OPEL MOVANO_B 2019 Manuale di uso e manutenzione (in Italian)

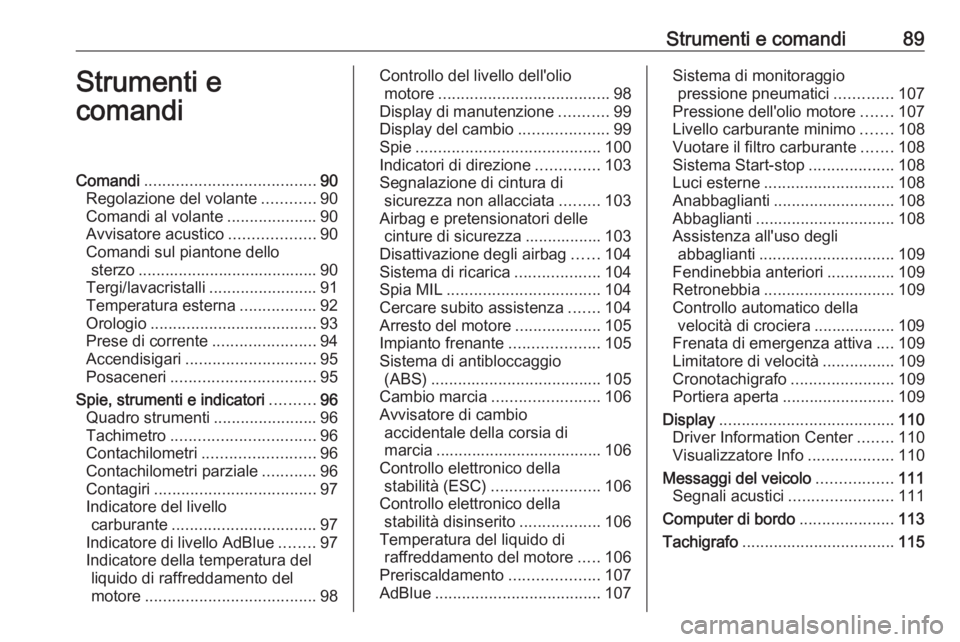

Strumenti e comandi89Strumenti e
comandiComandi ...................................... 90
Regolazione del volante ............90
Comandi al volante ....................90
Avvisatore acustico ...................90
Comandi sul piantone dello sterzo ........................................ 90
Tergi/lavacristalli ........................91
Temperatura esterna .................92
Orologio ..................................... 93
Prese di corrente .......................94
Accendisigari ............................. 95
Posaceneri ................................ 95
Spie, strumenti e indicatori ..........96
Quadro strumenti .......................96
Tachimetro ................................ 96
Contachilometri ......................... 96
Contachilometri parziale ............96
Contagiri .................................... 97
Indicatore del livello carburante ................................ 97
Indicatore di livello AdBlue ........97
Indicatore della temperatura del liquido di raffreddamento del
motore ...................................... 98Controllo del livello dell'olio
motore ...................................... 98
Display di manutenzione ...........99
Display del cambio ....................99
Spie ......................................... 100
Indicatori di direzione ..............103
Segnalazione di cintura di sicurezza non allacciata .........103
Airbag e pretensionatori delle cinture di sicurezza ................. 103
Disattivazione degli airbag ......104
Sistema di ricarica ...................104
Spia MIL .................................. 104
Cercare subito assistenza .......104
Arresto del motore ...................105
Impianto frenante ....................105
Sistema di antibloccaggio (ABS) ...................................... 105
Cambio marcia ........................ 106
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 106
Controllo elettronico della stabilità (ESC) ........................ 106
Controllo elettronico della stabilità disinserito ..................106
Temperatura del liquido di raffreddamento del motore .....106
Preriscaldamento ....................107
AdBlue ..................................... 107Sistema di monitoraggio
pressione pneumatici .............107
Pressione dell'olio motore .......107
Livello carburante minimo .......108
Vuotare il filtro carburante .......108
Sistema Start-stop ...................108
Luci esterne ............................. 108
Anabbaglianti ........................... 108
Abbaglianti ............................... 108
Assistenza all'uso degli abbaglianti .............................. 109
Fendinebbia anteriori ...............109
Retronebbia ............................. 109
Controllo automatico della velocità di crociera .................. 109
Frenata di emergenza attiva ....109
Limitatore di velocità ................109
Cronotachigrafo .......................109
Portiera aperta ......................... 109
Display ....................................... 110
Driver Information Center ........110
Visualizzatore Info ...................110
Messaggi del veicolo .................111
Segnali acustici .......................111
Computer di bordo .....................113
Tachigrafo .................................. 115

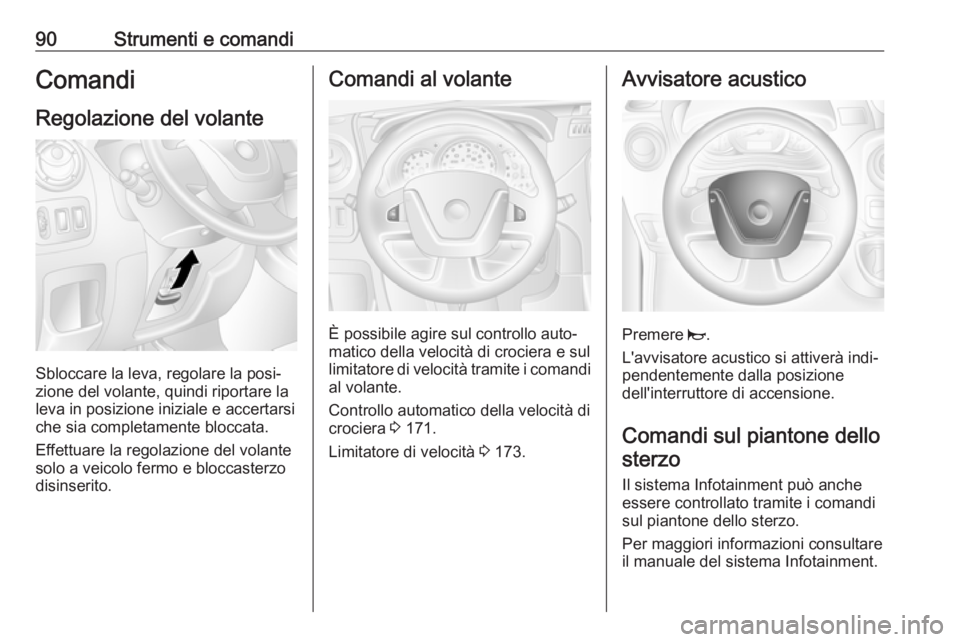

90Strumenti e comandiComandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile agire sul controllo auto‐
matico della velocità di crociera e sul
limitatore di velocità tramite i comandi al volante.
Controllo automatico della velocità di
crociera 3 171.
Limitatore di velocità 3 173.
Avvisatore acustico
Premere j.
L'avvisatore acustico si attiverà indi‐
pendentemente dalla posizione
dell'interruttore di accensione.
Comandi sul piantone dello sterzo
Il sistema Infotainment può anche
essere controllato tramite i comandi
sul piantone dello sterzo.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.

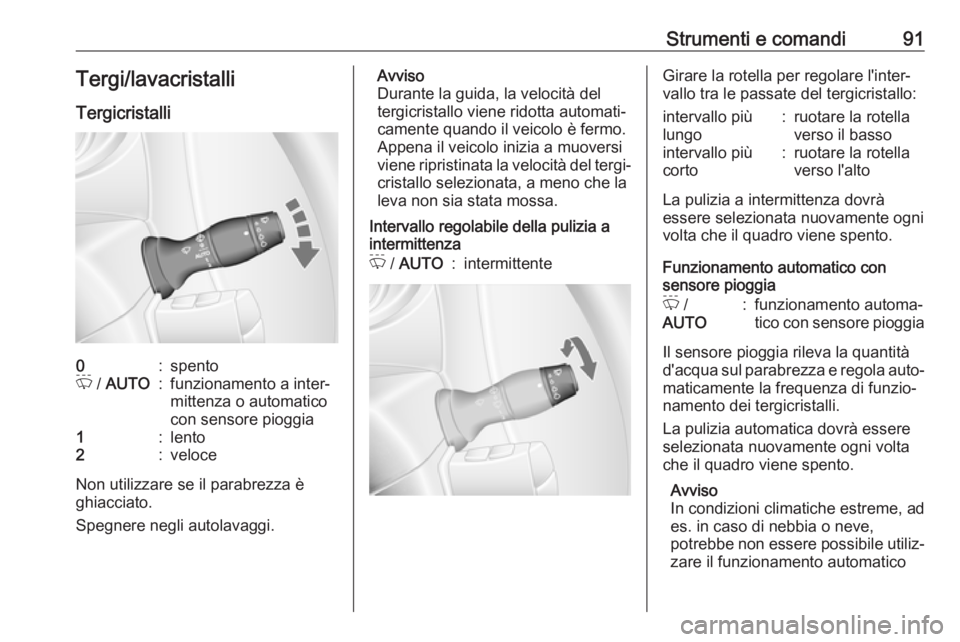

Strumenti e comandi91Tergi/lavacristalli
Tergicristalli0:spentoP / AUTO:funzionamento a inter‐
mittenza o automatico
con sensore pioggia1:lento2:veloce
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Avviso
Durante la guida, la velocità del
tergicristallo viene ridotta automati‐
camente quando il veicolo è fermo.
Appena il veicolo inizia a muoversi
viene ripristinata la velocità del tergi‐
cristallo selezionata, a meno che la
leva non sia stata mossa.
Intervallo regolabile della pulizia a
intermittenzaP / AUTO:intermittenteGirare la rotella per regolare l'inter‐
vallo tra le passate del tergicristallo:intervallo più
lungo:ruotare la rotella
verso il bassointervallo più
corto:ruotare la rotella
verso l'alto
La pulizia a intermittenza dovrà
essere selezionata nuovamente ogni
volta che il quadro viene spento.
Funzionamento automatico con
sensore pioggia
P /
AUTO:funzionamento automa‐
tico con sensore pioggia
Il sensore pioggia rileva la quantità
d'acqua sul parabrezza e regola auto‐ maticamente la frequenza di funzio‐
namento dei tergicristalli.
La pulizia automatica dovrà essere
selezionata nuovamente ogni volta
che il quadro viene spento.
Avviso
In condizioni climatiche estreme, ad
es. in caso di nebbia o neve,
potrebbe non essere possibile utiliz‐
zare il funzionamento automatico

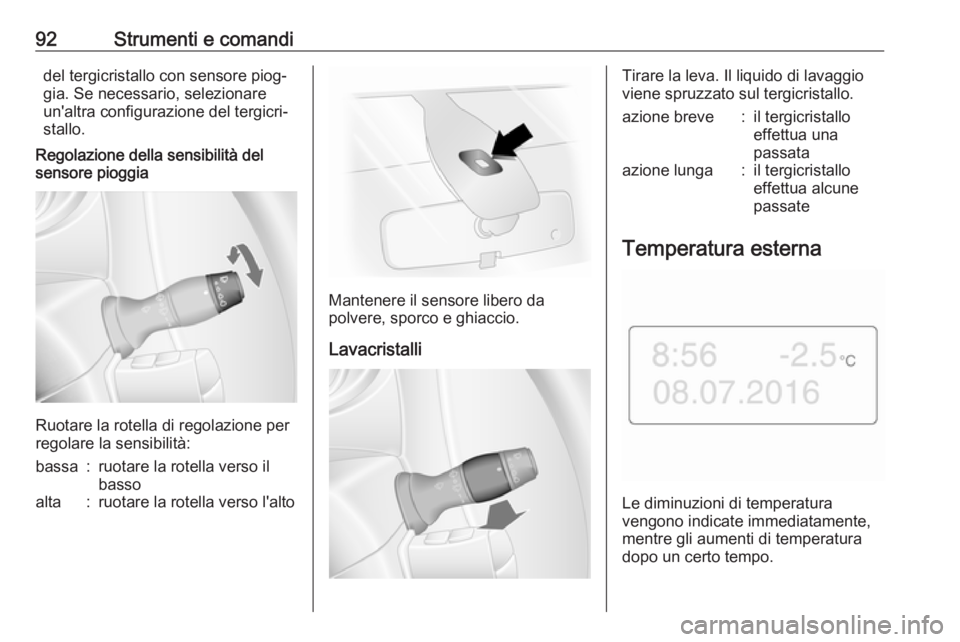

92Strumenti e comandidel tergicristallo con sensore piog‐
gia. Se necessario, selezionare
un'altra configurazione del tergicri‐
stallo.
Regolazione della sensibilità del
sensore pioggia
Ruotare la rotella di regolazione per
regolare la sensibilità:
bassa:ruotare la rotella verso il
bassoalta:ruotare la rotella verso l'alto
Mantenere il sensore libero da
polvere, sporco e ghiaccio.
Lavacristalli
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul tergicristallo.azione breve:il tergicristallo
effettua una
passataazione lunga:il tergicristallo
effettua alcune
passate
Temperatura esterna
Le diminuzioni di temperatura
vengono indicate immediatamente,
mentre gli aumenti di temperatura dopo un certo tempo.

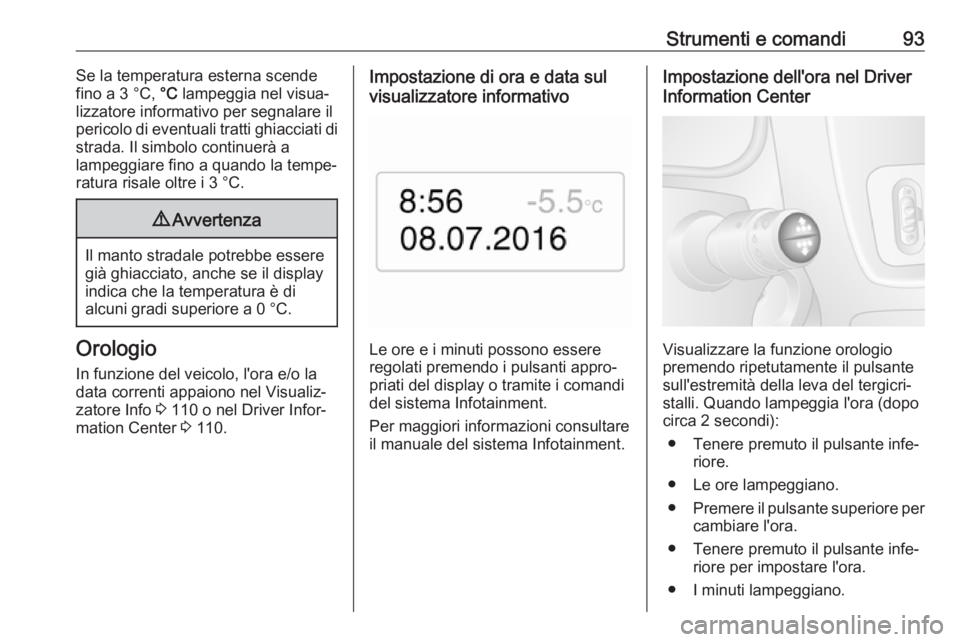

Strumenti e comandi93Se la temperatura esterna scende
fino a 3 °C, °C lampeggia nel visua‐
lizzatore informativo per segnalare il
pericolo di eventuali tratti ghiacciati di
strada. Il simbolo continuerà a
lampeggiare fino a quando la tempe‐
ratura risale oltre i 3 °C.9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di
alcuni gradi superiore a 0 °C.
Orologio
In funzione del veicolo, l'ora e/o la
data correnti appaiono nel Visualiz‐
zatore Info 3 110 o nel Driver Infor‐
mation Center 3 110.
Impostazione di ora e data sul
visualizzatore informativo
Le ore e i minuti possono essere
regolati premendo i pulsanti appro‐ priati del display o tramite i comandidel sistema Infotainment.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.
Impostazione dell'ora nel Driver
Information Center
Visualizzare la funzione orologio
premendo ripetutamente il pulsante
sull'estremità della leva del tergicri‐
stalli. Quando lampeggia l'ora (dopo
circa 2 secondi):
● Tenere premuto il pulsante infe‐ riore.
● Le ore lampeggiano.
● Premere il pulsante superiore per
cambiare l'ora.
● Tenere premuto il pulsante infe‐ riore per impostare l'ora.
● I minuti lampeggiano.

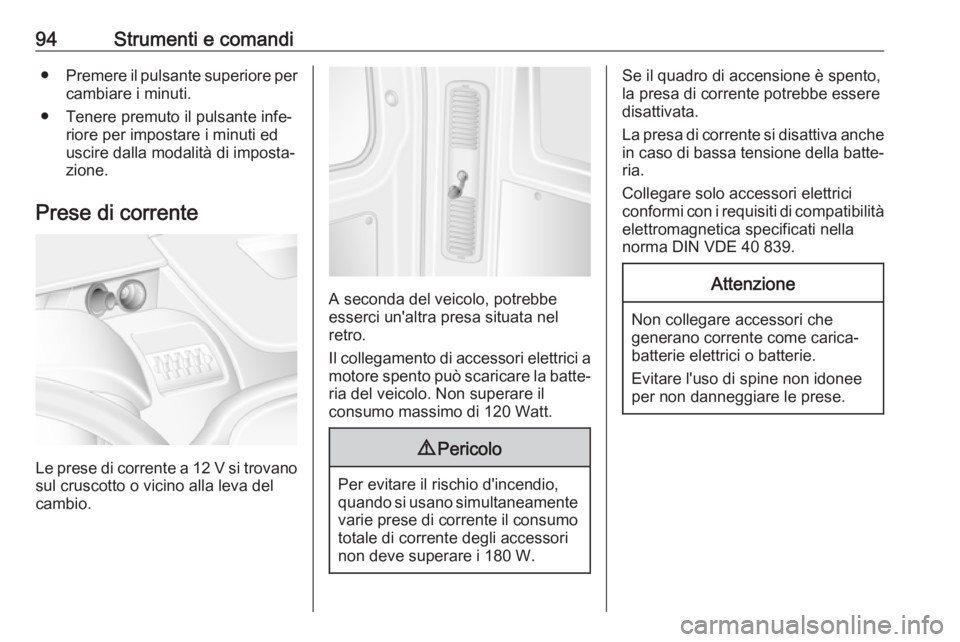

94Strumenti e comandi●Premere il pulsante superiore per
cambiare i minuti.
● Tenere premuto il pulsante infe‐ riore per impostare i minuti ed
uscire dalla modalità di imposta‐
zione.
Prese di corrente
Le prese di corrente a 12 V si trovano
sul cruscotto o vicino alla leva del
cambio.
A seconda del veicolo, potrebbe
esserci un'altra presa situata nel
retro.
Il collegamento di accessori elettrici a
motore spento può scaricare la batte‐ ria del veicolo. Non superare il
consumo massimo di 120 Watt.
9 Pericolo
Per evitare il rischio d'incendio,
quando si usano simultaneamente varie prese di corrente il consumo
totale di corrente degli accessori
non deve superare i 180 W.
Se il quadro di accensione è spento,
la presa di corrente potrebbe essere
disattivata.
La presa di corrente si disattiva anche in caso di bassa tensione della batte‐
ria.
Collegare solo accessori elettrici
conformi con i requisiti di compatibilità elettromagnetica specificati nella
norma DIN VDE 40 839.Attenzione
Non collegare accessori che
generano corrente come carica‐
batterie elettrici o batterie.
Evitare l'uso di spine non idonee
per non danneggiare le prese.

Strumenti e comandi95Porta USB
Nell'unità Infotainment (o sul
cruscotto) si trova una porta USB M
per collegare sorgenti audio esterne
e per ricaricare dispositivi.
Avviso
Le prese devono sempre essere
mantenute pulite e asciutte.
Presa AUX, fessura per schede SD -
vedere il manuale Infotainment.
Accendisigari
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
Posaceneri
Attenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Posacenere portatile
Contenitore posacenere per l'uso
mobile nel veicolo. Per utilizzarlo,
aprire la copertura.

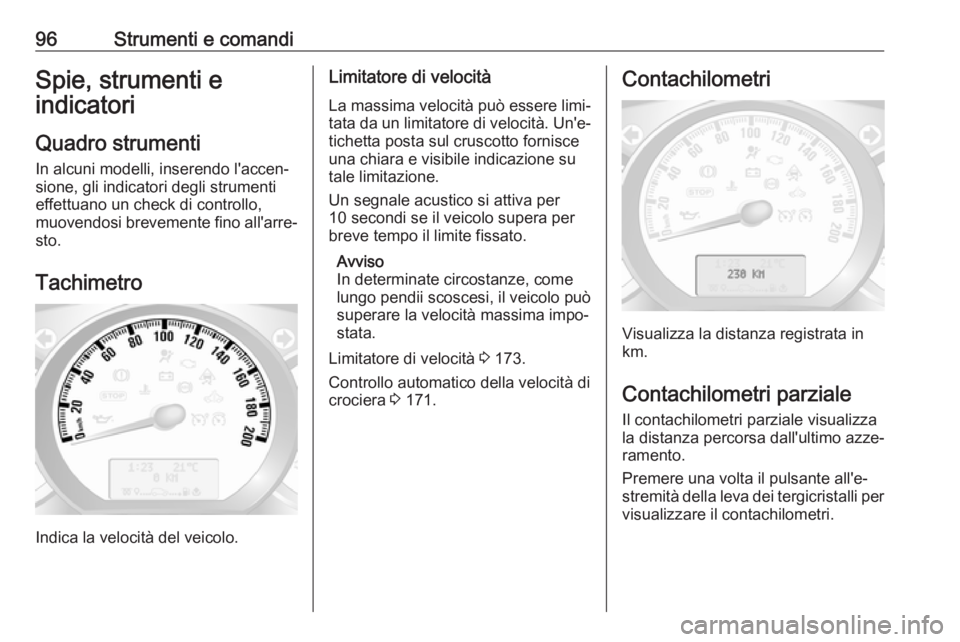

96Strumenti e comandiSpie, strumenti e
indicatori
Quadro strumenti
In alcuni modelli, inserendo l'accen‐
sione, gli indicatori degli strumenti
effettuano un check di controllo,
muovendosi brevemente fino all'arre‐ sto.
Tachimetro
Indica la velocità del veicolo.
Limitatore di velocità
La massima velocità può essere limi‐
tata da un limitatore di velocità. Un'e‐ tichetta posta sul cruscotto fornisce
una chiara e visibile indicazione su
tale limitazione.
Un segnale acustico si attiva per
10 secondi se il veicolo supera per breve tempo il limite fissato.
Avviso
In determinate circostanze, come
lungo pendii scoscesi, il veicolo può
superare la velocità massima impo‐
stata.
Limitatore di velocità 3 173.
Controllo automatico della velocità di
crociera 3 171.Contachilometri
Visualizza la distanza registrata in
km.
Contachilometri parziale
Il contachilometri parziale visualizza
la distanza percorsa dall'ultimo azze‐
ramento.
Premere una volta il pulsante all'e‐
stremità della leva dei tergicristalli per
visualizzare il contachilometri.

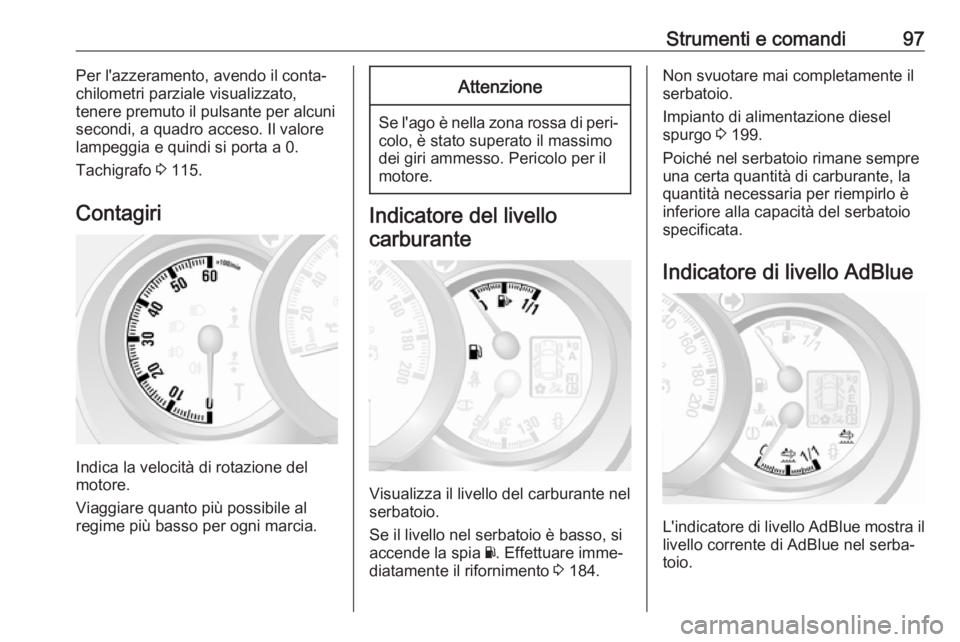

Strumenti e comandi97Per l'azzeramento, avendo il conta‐
chilometri parziale visualizzato,
tenere premuto il pulsante per alcuni
secondi, a quadro acceso. Il valore
lampeggia e quindi si porta a 0.
Tachigrafo 3 115.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello del carburante nel
serbatoio.
Se il livello nel serbatoio è basso, si
accende la spia Y. Effettuare imme‐
diatamente il rifornimento 3 184.
Non svuotare mai completamente il
serbatoio.
Impianto di alimentazione diesel
spurgo 3 199.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio specificata.
Indicatore di livello AdBlue
L'indicatore di livello AdBlue mostra il livello corrente di AdBlue nel serba‐
toio.

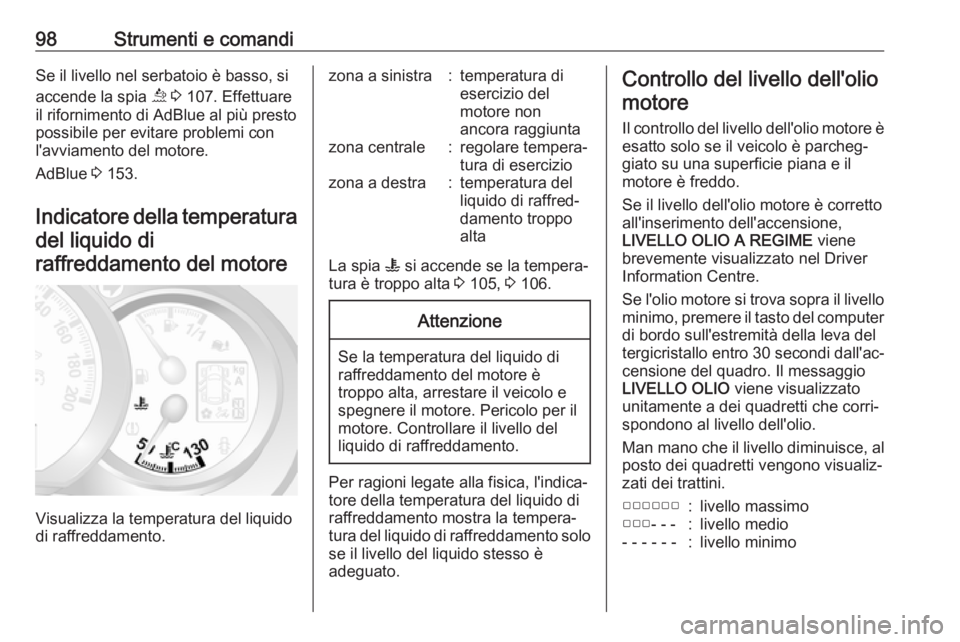

98Strumenti e comandiSe il livello nel serbatoio è basso, si
accende la spia ú 3 107. Effettuare
il rifornimento di AdBlue al più presto possibile per evitare problemi con
l'avviamento del motore.
AdBlue 3 153.
Indicatore della temperatura del liquido di
raffreddamento del motore
Visualizza la temperatura del liquido
di raffreddamento.
zona a sinistra:temperatura di
esercizio del
motore non
ancora raggiuntazona centrale:regolare tempera‐
tura di eserciziozona a destra:temperatura del
liquido di raffred‐
damento troppo
alta
La spia W si accende se la tempera‐
tura è troppo alta 3 105, 3 106.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Per ragioni legate alla fisica, l'indica‐
tore della temperatura del liquido di
raffreddamento mostra la tempera‐
tura del liquido di raffreddamento solo
se il livello del liquido stesso è
adeguato.
Controllo del livello dell'olio
motore
Il controllo del livello dell'olio motore èesatto solo se il veicolo è parcheg‐
giato su una superficie piana e il
motore è freddo.
Se il livello dell'olio motore è corretto all'inserimento dell'accensione,
LIVELLO OLIO A REGIME viene
brevemente visualizzato nel Driver
Information Centre.
Se l'olio motore si trova sopra il livello
minimo, premere il tasto del computer di bordo sull'estremità della leva del
tergicristallo entro 30 secondi dall'ac‐
censione del quadro. Il messaggio
LIVELLO OLIO viene visualizzato
unitamente a dei quadretti che corri‐
spondono al livello dell'olio.
Man mano che il livello diminuisce, al posto dei quadretti vengono visualiz‐zati dei trattini.▢▢▢▢▢▢:livello massimo▢▢▢- - -:livello medio- - - - - -:livello minimo
