OPEL MOVANO_B 2019 Uporabniški priročnik

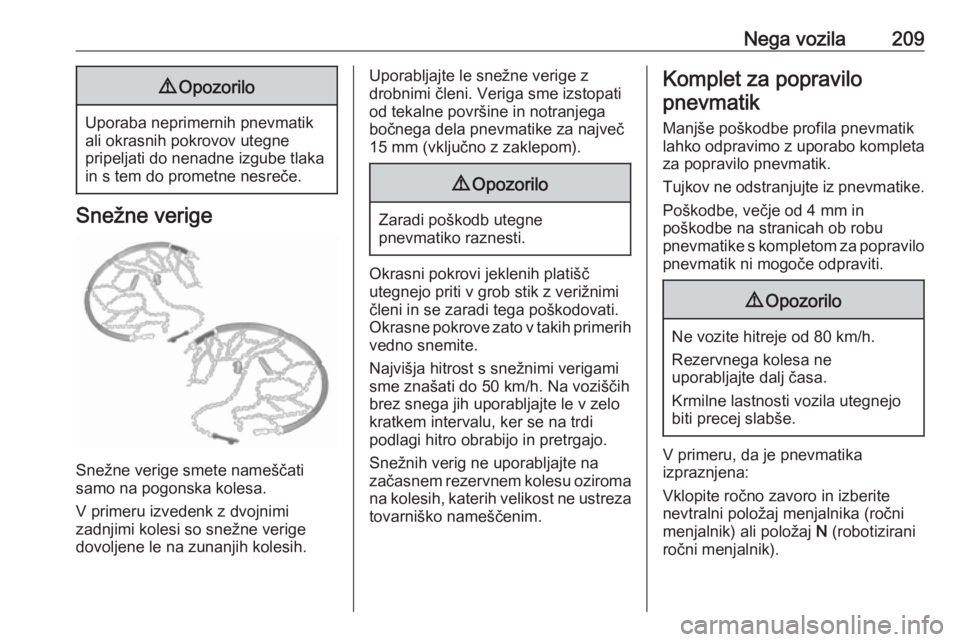

Nega vozila2099Opozorilo
Uporaba neprimernih pnevmatik
ali okrasnih pokrovov utegne
pripeljati do nenadne izgube tlaka
in s tem do prometne nesreče.
Snežne verige
Snežne verige smete nameščati
samo na pogonska kolesa.
V primeru izvedenk z dvojnimi
zadnjimi kolesi so snežne verige dovoljene le na zunanjih kolesih.
Uporabljajte le snežne verige z
drobnimi členi. Veriga sme izstopati
od tekalne površine in notranjega
bočnega dela pnevmatike za največ
15 mm (vključno z zaklepom).9 Opozorilo
Zaradi poškodb utegne
pnevmatiko raznesti.
Okrasni pokrovi jeklenih platišč
utegnejo priti v grob stik z verižnimi
členi in se zaradi tega poškodovati.
Okrasne pokrove zato v takih primerih
vedno snemite.
Najvišja hitrost s snežnimi verigami
sme znašati do 50 km/h. Na voziščih
brez snega jih uporabljajte le v zelo
kratkem intervalu, ker se na trdi
podlagi hitro obrabijo in pretrgajo.
Snežnih verig ne uporabljajte na
začasnem rezervnem kolesu oziroma na kolesih, katerih velikost ne ustreza
tovarniško nameščenim.
Komplet za popravilo
pnevmatik
Manjše poškodbe profila pnevmatiklahko odpravimo z uporabo kompleta
za popravilo pnevmatik.
Tujkov ne odstranjujte iz pnevmatike. Poškodbe, večje od 4 mm in
poškodbe na stranicah ob robu
pnevmatike s kompletom za popravilo
pnevmatik ni mogoče odpraviti.9 Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.
V primeru, da je pnevmatika
izpraznjena:
Vklopite ročno zavoro in izberite
nevtralni položaj menjalnika (ročni
menjalnik) ali položaj N (robotizirani
ročni menjalnik).

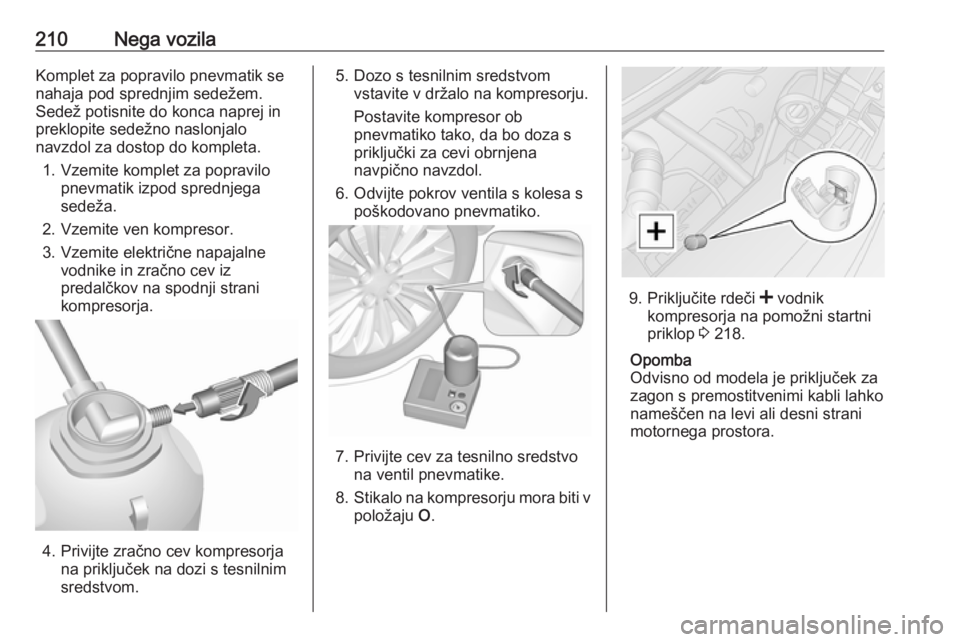

210Nega vozilaKomplet za popravilo pnevmatik senahaja pod sprednjim sedežem.
Sedež potisnite do konca naprej in
preklopite sedežno naslonjalo
navzdol za dostop do kompleta.
1. Vzemite komplet za popravilo pnevmatik izpod sprednjega
sedeža.
2. Vzemite ven kompresor.
3. Vzemite električne napajalne vodnike in zračno cev iz
predalčkov na spodnji strani
kompresorja.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Privijte cev za tesnilno sredstvona ventil pnevmatike.
8. Stikalo na kompresorju mora biti v
položaju O.
9.
Priključite rdeči < vodnik
kompresorja na pomožni startni
priklop 3 218.
Opomba
Odvisno od modela je priključek za
zagon s premostitvenimi kabli lahko
nameščen na levi ali desni strani
motornega prostora.

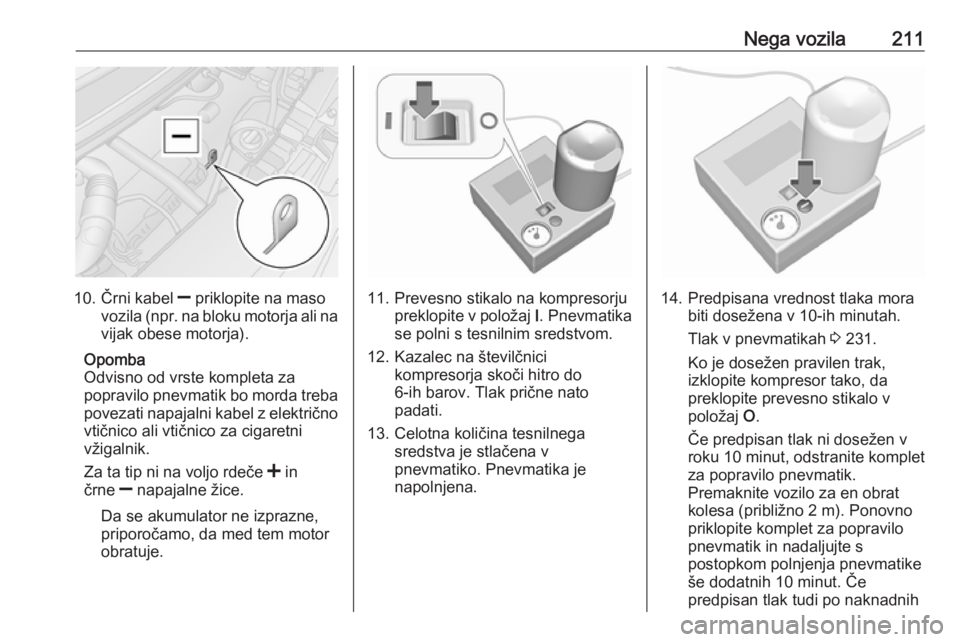

Nega vozila211
10.Črni kabel ] priklopite na maso
vozila (npr. na bloku motorja ali na vijak obese motorja).
Opomba
Odvisno od vrste kompleta za
popravilo pnevmatik bo morda treba
povezati napajalni kabel z električno vtičnico ali vtičnico za cigaretni
vžigalnik.
Za ta tip ni na voljo rdeče < in
črne ] napajalne žice.
Da se akumulator ne izprazne,
priporočamo, da med tem motor
obratuje.11. Prevesno stikalo na kompresorju preklopite v položaj I. Pnevmatika
se polni s tesnilnim sredstvom.
12. Kazalec na številčnici kompresorja skoči hitro do
6-ih barov. Tlak prične nato
padati.
13. Celotna količina tesnilnega sredstva je stlačena vpnevmatiko. Pnevmatika je
napolnjena.14. Predpisana vrednost tlaka mora biti dosežena v 10-ih minutah.
Tlak v pnevmatikah 3 231.
Ko je dosežen pravilen trak,
izklopite kompresor tako, da
preklopite prevesno stikalo v
položaj O.
Če predpisan tlak ni dosežen v
roku 10 minut, odstranite komplet
za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa (približno 2 m). Ponovno
priklopite komplet za popravilo
pnevmatik in nadaljujte s postopkom polnjenja pnevmatike
še dodatnih 10 minut. Če
predpisan tlak tudi po naknadnih

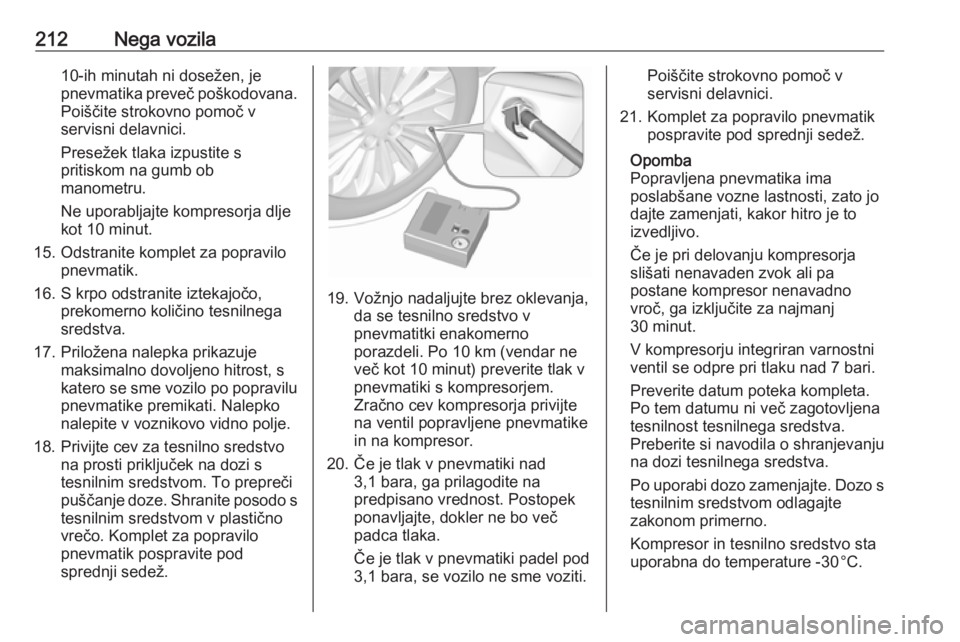

212Nega vozila10-ih minutah ni dosežen, je
pnevmatika preveč poškodovana. Poiščite strokovno pomoč v
servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb ob
manometru.
Ne uporabljajte kompresorja dlje
kot 10 minut.
15. Odstranite komplet za popravilo pnevmatik.
16. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
17. Priložena nalepka prikazuje maksimalno dovoljeno hitrost, s
katero se sme vozilo po popravilu
pnevmatike premikati. Nalepko
nalepite v voznikovo vidno polje.
18. Privijte cev za tesnilno sredstvo na prosti priključek na dozi s
tesnilnim sredstvom. To prepreči
puščanje doze. Shranite posodo s tesnilnim sredstvom v plastično
vrečo. Komplet za popravilo
pnevmatik pospravite pod
sprednji sedež.
19. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po 10 km (vendar ne
več kot 10 minut) preverite tlak v
pnevmatiki s kompresorjem.
Zračno cev kompresorja privijte
na ventil popravljene pnevmatike
in na kompresor.
20. Če je tlak v pnevmatiki nad 3,1 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 3,1 bara, se vozilo ne sme voziti.
Poiščite strokovno pomoč v
servisni delavnici.
21. Komplet za popravilo pnevmatik pospravite pod sprednji sedež.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo
dajte zamenjati, kakor hitro je to izvedljivo.
Če je pri delovanju kompresorja slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta.
Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.

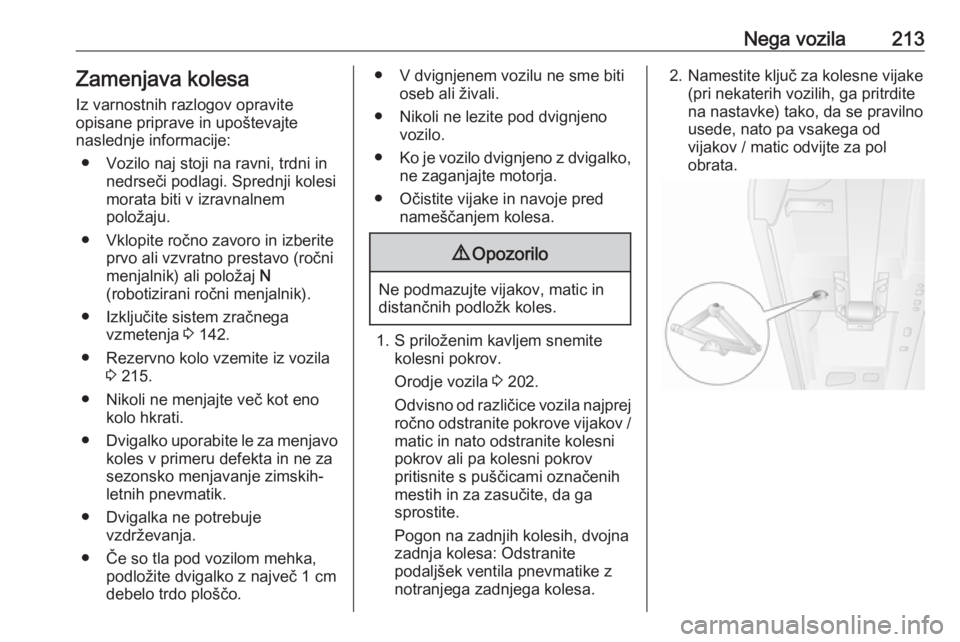

Nega vozila213Zamenjava kolesa
Iz varnostnih razlogov opravite
opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Vklopite ročno zavoro in izberite prvo ali vzvratno prestavo (ročni
menjalnik) ali položaj N
(robotizirani ročni menjalnik).
● Izključite sistem zračnega vzmetenja 3 142.
● Rezervno kolo vzemite iz vozila 3 215.
● Nikoli ne menjajte več kot eno kolo hkrati.
● Dvigalko uporabite le za menjavo
koles v primeru defekta in ne za
sezonsko menjavanje zimskih- letnih pnevmatik.
● Dvigalka ne potrebuje vzdrževanja.
● Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.● V dvignjenem vozilu ne sme biti oseb ali živali.
● Nikoli ne lezite pod dvignjeno vozilo.
● Ko je vozilo dvignjeno z dvigalko,
ne zaganjajte motorja.
● Očistite vijake in navoje pred nameščanjem kolesa.9Opozorilo
Ne podmazujte vijakov, matic in
distančnih podložk koles.
1. S priloženim kavljem snemite kolesni pokrov.
Orodje vozila 3 202.
Odvisno od različice vozila najprej
ročno odstranite pokrove vijakov / matic in nato odstranite kolesni
pokrov ali pa kolesni pokrov
pritisnite s puščicami označenih
mestih in za zasučite, da ga
sprostite.
Pogon na zadnjih kolesih, dvojna
zadnja kolesa: Odstranite
podaljšek ventila pnevmatike z
notranjega zadnjega kolesa.
2. Namestite ključ za kolesne vijake (pri nekaterih vozilih, ga pritrdite
na nastavke) tako, da se pravilno
usede, nato pa vsakega od
vijakov / matic odvijte za pol
obrata.

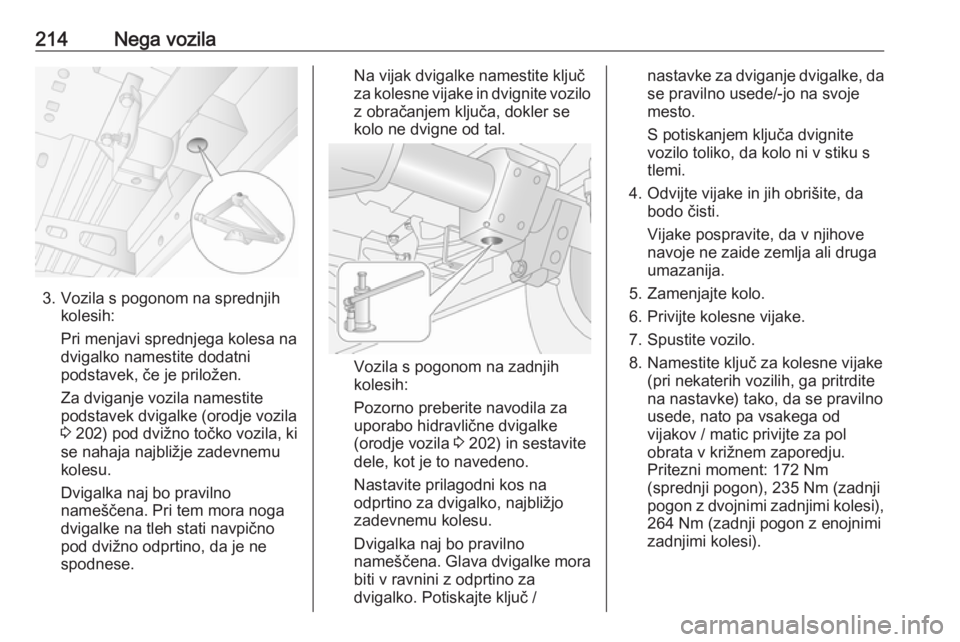

214Nega vozila
3. Vozila s pogonom na sprednjihkolesih:
Pri menjavi sprednjega kolesa na dvigalko namestite dodatni
podstavek, če je priložen.
Za dviganje vozila namestite
podstavek dvigalke (orodje vozila
3 202 ) pod dvižno točko vozila, ki
se nahaja najbližje zadevnemu
kolesu.
Dvigalka naj bo pravilno
nameščena. Pri tem mora noga
dvigalke na tleh stati navpično
pod dvižno odprtino, da je ne
spodnese.
Na vijak dvigalke namestite ključ za kolesne vijake in dvignite vozilo
z obračanjem ključa, dokler se
kolo ne dvigne od tal.
Vozila s pogonom na zadnjih
kolesih:
Pozorno preberite navodila za
uporabo hidravlične dvigalke
(orodje vozila 3 202) in sestavite
dele, kot je to navedeno.
Nastavite prilagodni kos na
odprtino za dvigalko, najbližjo
zadevnemu kolesu.
Dvigalka naj bo pravilno
nameščena. Glava dvigalke mora biti v ravnini z odprtino za
dvigalko. Potiskajte ključ /
nastavke za dviganje dvigalke, da
se pravilno usede/-jo na svoje
mesto.
S potiskanjem ključa dvignite
vozilo toliko, da kolo ni v stiku s
tlemi.
4. Odvijte vijake in jih obrišite, da bodo čisti.
Vijake pospravite, da v njihove navoje ne zaide zemlja ali druga
umazanija.
5. Zamenjajte kolo. 6. Privijte kolesne vijake.
7. Spustite vozilo.
8. Namestite ključ za kolesne vijake (pri nekaterih vozilih, ga pritrdite
na nastavke) tako, da se pravilno
usede, nato pa vsakega od
vijakov / matic privijte za pol
obrata v križnem zaporedju.
Pritezni moment: 172 Nm
(sprednji pogon), 235 Nm (zadnji
pogon z dvojnimi zadnjimi kolesi), 264 Nm (zadnji pogon z enojnimi
zadnjimi kolesi).

Nega vozila2159. Namestite kolesni pokrov.Pogon na zadnjih kolesih, dvojna
zadnja kolesa: Podaljšek ventila
pnevmatike montirajte na notranje zadnje kolo, preden namestite
kolesni pokrov.
Opomba
Če jih imate, namestite protivlomne vijake na ventil pnevmatike (sicer
ponovna namestitev kolesnega
pokrova ne bo mogoča).
10. Pospravite zamenjano kolo 3 215 in orodje 3 202.
11. Dajte uravnotežiti novo kolo na vozilu. Ob prvi priložnosti
preverite tlak v pnevmatiki 3 231
in pritezni moment kolesnih
vijakov.
Dajte pnevmatiko na trajno popravilo
ali (bolje) zamenjati.
Rezervno koloV odvisnosti od verzije in dimenzij
glede na ostala kolesa je rezervno
kolo konstruirano za uporabo kot
začasno rezervno kolo ali pa v polni
velikosti. V tem primeru velja največjadovoljena hitrost, čeprav na
rezervnem kolesu ni oznake, ki bi to
navajala.Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Rezervno kolo se nahaja pod vozilom v držalu in je pritrjeno z vitlom in žičnovrvjo, ki jo lahko popustite s ključem
za kolesne vijake in nastavnimi deli
(odvisno od vozila).
Pri natovorjenem vozilu z izpraznjeno
pnevmatiko je potrebno vozilo
nekoliko privzdigniti z dvigalko, da si
omogočite pristop do rezervnega
kolesa.
Če želite odpeti rezervno kolo,
sprostite žično vrv, s katero je so ključ za kolesne vijake in nastavni deli
(odvisno od vozila) pritrjeni na
ležišče, kot je prikazano, in kolo
popolnoma spustite z vrtenjem ključa
v desno.

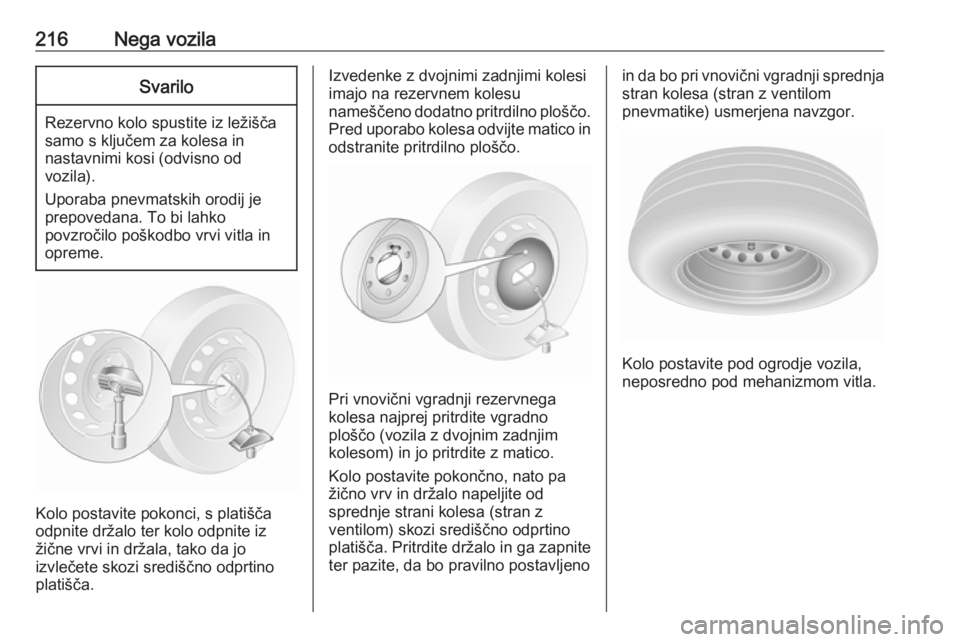

216Nega vozilaSvarilo
Rezervno kolo spustite iz ležišča
samo s ključem za kolesa in
nastavnimi kosi (odvisno od
vozila).
Uporaba pnevmatskih orodij je
prepovedana. To bi lahko
povzročilo poškodbo vrvi vitla in opreme.
Kolo postavite pokonci, s platišča
odpnite držalo ter kolo odpnite iz
žične vrvi in držala, tako da jo
izvlečete skozi središčno odprtino platišča.
Izvedenke z dvojnimi zadnjimi kolesi
imajo na rezervnem kolesu
nameščeno dodatno pritrdilno ploščo. Pred uporabo kolesa odvijte matico in
odstranite pritrdilno ploščo.
Pri vnovični vgradnji rezervnega
kolesa najprej pritrdite vgradno
ploščo (vozila z dvojnim zadnjim kolesom) in jo pritrdite z matico.
Kolo postavite pokončno, nato pa
žično vrv in držalo napeljite od
sprednje strani kolesa (stran z
ventilom) skozi središčno odprtino
platišča. Pritrdite držalo in ga zapnite
ter pazite, da bo pravilno postavljeno
in da bo pri vnovični vgradnji sprednja
stran kolesa (stran z ventilom
pnevmatike) usmerjena navzgor.
Kolo postavite pod ogrodje vozila,
neposredno pod mehanizmom vitla.

Nega vozila217
Nato zategnite kabel s ključem za
kolesa in adapterji in ga priključite v
položaj reže, ki je prikazan na sliki zgoraj, ključ pa zasukajte v levo,
dokler ni kolo pričvrščeno v
popolnoma dvignjenem položaju.
9 Opozorilo
Poskrbite, da bo sprednja stran
kolesa (stran z ventilom
pnevmatike) usmerjena navzgor,
ko pod ogrodje vozila znova
vgradite rezervno kolo.
Začasno rezervno koloSvarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Na vozilo montirajte le eno začasno
rezervno kolo. Ne vozite hitreje od
80 km/h. Zavijajte počasi.
Rezervnega kolesa ne uporabljajte
dalj časa.
Snežne verige 3 209.
Letne in zimske pnevmatike Pri uporabi zimskih pnevmatik
utegne, ne glede na to, imeti rezervno
kolo letno pnevmatiko.
Pri uporabi rezervnega kolesa z letno pnevmatiko se utegne obnašanje
vozila spremeniti, še posebej na
spolzkih voziščih.
Pnevmatike z določeno smerjo
vrtenja
Pnevmatike nameščajte tako, da se
vrtijo z označeno smerjo v smeri vožnje. Smer vrtenja je označena z
oznako (npr. s puščico na zunanji
strani).
Če nameščate pnevmatiko na mesto,
kjer se vrti v nasprotno smer, bodite
pozorni na naslednje:
● Krmilne lastnosti vozila se utegnejo poslabšati.
Poškodovano pnevmatiko čim
prej zamenjajte z novo ali
popravite ter jo namestite
namesto rezervnega kolesa.
● Ne vozite hitreje od 80 km/h.
● Posebej bodite previdni na snegu, ledu in spolzkih ter mokrih
cestah.

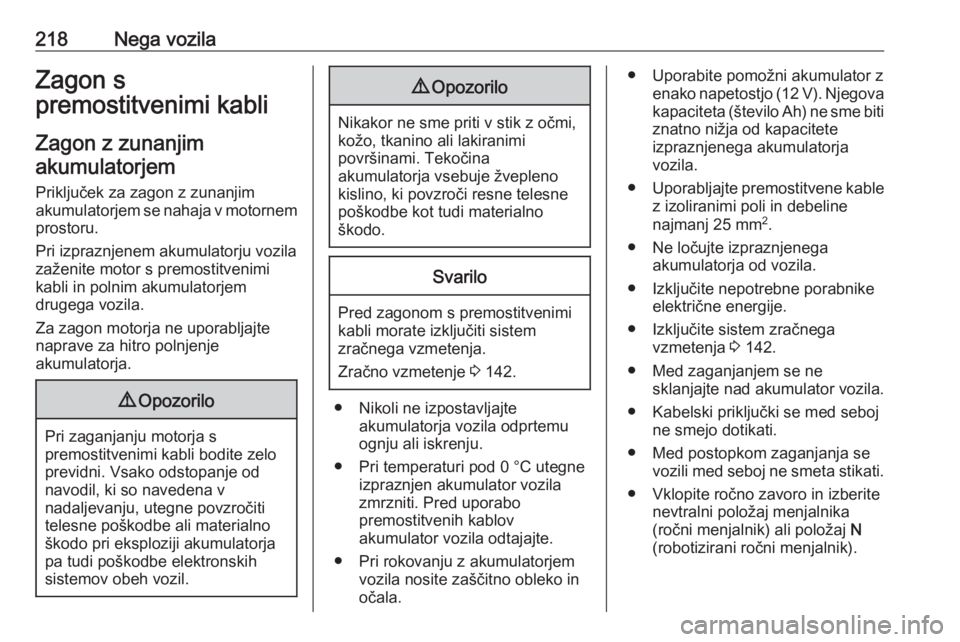

218Nega vozilaZagon s
premostitvenimi kabli
Zagon z zunanjimakumulatorjem
Priključek za zagon z zunanjim
akumulatorjem se nahaja v motornem
prostoru.
Pri izpraznjenem akumulatorju vozila
zaženite motor s premostitvenimi
kabli in polnim akumulatorjem
drugega vozila.
Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.9 Opozorilo
Pri zaganjanju motorja s
premostitvenimi kabli bodite zelo
previdni. Vsako odstopanje od
navodil, ki so navedena v
nadaljevanju, utegne povzročiti
telesne poškodbe ali materialno
škodo pri eksploziji akumulatorja
pa tudi poškodbe elektronskih
sistemov obeh vozil.
9 Opozorilo
Nikakor ne sme priti v stik z očmi,
kožo, tkanino ali lakiranimi
površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne
poškodbe kot tudi materialno
škodo.
Svarilo
Pred zagonom s premostitvenimi
kabli morate izključiti sistem
zračnega vzmetenja.
Zračno vzmetenje 3 142.
● Nikoli ne izpostavljajte
akumulatorja vozila odprtemu
ognju ali iskrenju.
● Pri temperaturi pod 0 °C utegne izpraznjen akumulator vozila
zmrzniti. Pred uporabo
premostitvenih kablov
akumulator vozila odtajajte.
● Pri rokovanju z akumulatorjem vozila nosite zaščitno obleko in
očala.
● Uporabite pomožni akumulator z enako napetostjo (12 V). Njegova
kapaciteta (število Ah) ne sme biti znatno nižja od kapacitete
izpraznjenega akumulatorja
vozila.
● Uporabljajte premostitvene kable
z izoliranimi poli in debeline
najmanj 25 mm 2
.
● Ne ločujte izpraznjenega akumulatorja od vozila.
● Izključite nepotrebne porabnike električne energije.
● Izključite sistem zračnega vzmetenja 3 142.
● Med zaganjanjem se ne sklanjajte nad akumulator vozila.
● Kabelski priključki se med seboj ne smejo dotikati.
● Med postopkom zaganjanja se vozili med seboj ne smeta stikati.
● Vklopite ročno zavoro in izberite nevtralni položaj menjalnika
(ročni menjalnik) ali položaj N
(robotizirani ročni menjalnik).
