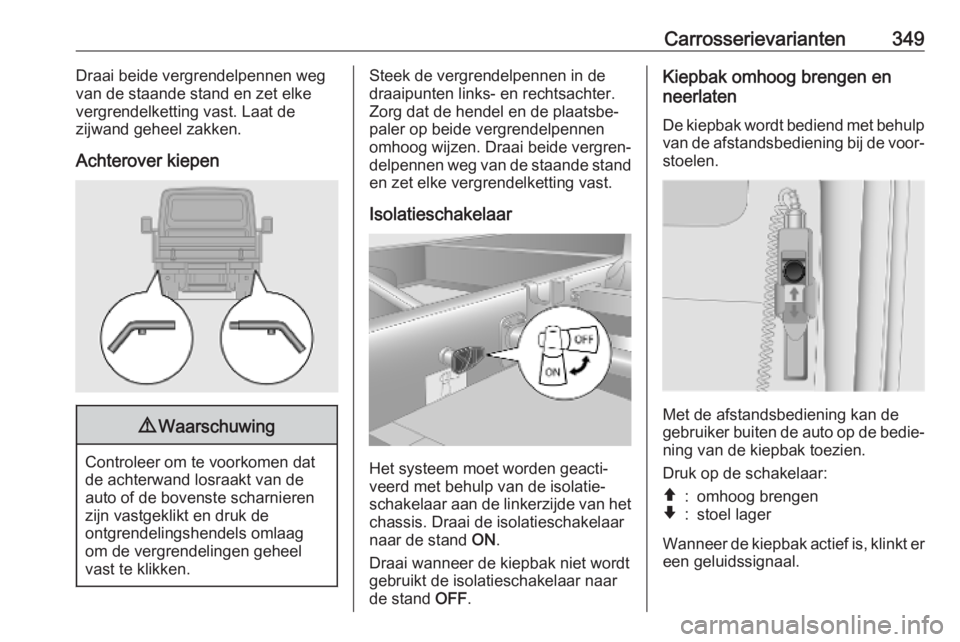

Carrosserievarianten349Draai beide vergrendelpennen weg
van de staande stand en zet elke
vergrendelketting vast. Laat de
zijwand geheel zakken.
Achterover kiepen9 Waarschuwing
Controleer om te voorkomen dat
de achterwand losraakt van de
auto of de bovenste scharnieren
zijn vastgeklikt en druk de
ontgrendelingshendels omlaag
om de vergrendelingen geheel
vast te klikken.
Steek de vergrendelpennen in de
draaipunten links- en rechtsachter.
Zorg dat de hendel en de plaatsbe‐
paler op beide vergrendelpennen
omhoog wijzen. Draai beide vergren‐
delpennen weg van de staande stand en zet elke vergrendelketting vast.
Isolatieschakelaar
Het systeem moet worden geacti‐
veerd met behulp van de isolatie‐ schakelaar aan de linkerzijde van het chassis. Draai de isolatieschakelaarnaar de stand ON.
Draai wanneer de kiepbak niet wordt
gebruikt de isolatieschakelaar naar
de stand OFF.
Kiepbak omhoog brengen en
neerlaten
De kiepbak wordt bediend met behulp
van de afstandsbediening bij de voor‐ stoelen.
Met de afstandsbediening kan de
gebruiker buiten de auto op de bedie‐ ning van de kiepbak toezien.
Druk op de schakelaar:
â:omhoog brengenã:stoel lager
Wanneer de kiepbak actief is, klinkt er
een geluidssignaal.

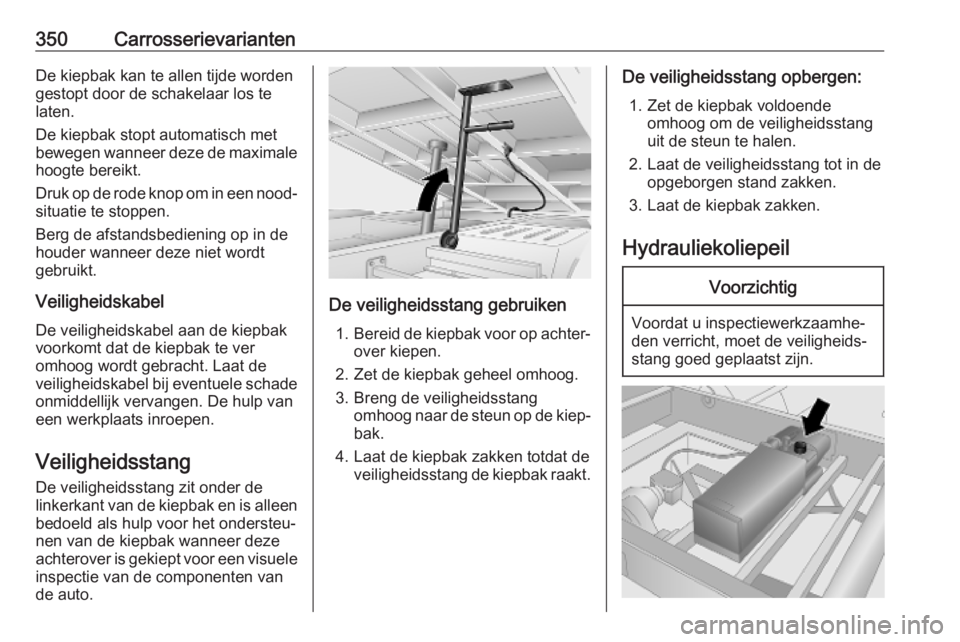

350CarrosserievariantenDe kiepbak kan te allen tijde worden
gestopt door de schakelaar los te
laten.
De kiepbak stopt automatisch met
bewegen wanneer deze de maximale
hoogte bereikt.
Druk op de rode knop om in een nood‐
situatie te stoppen.
Berg de afstandsbediening op in de
houder wanneer deze niet wordt
gebruikt.
Veiligheidskabel De veiligheidskabel aan de kiepbak
voorkomt dat de kiepbak te ver
omhoog wordt gebracht. Laat de
veiligheidskabel bij eventuele schade
onmiddellijk vervangen. De hulp van
een werkplaats inroepen.
Veiligheidsstang
De veiligheidsstang zit onder de
linkerkant van de kiepbak en is alleen
bedoeld als hulp voor het ondersteu‐
nen van de kiepbak wanneer deze
achterover is gekiept voor een visuele
inspectie van de componenten van
de auto.
De veiligheidsstang gebruiken
1. Bereid de kiepbak voor op achter‐
over kiepen.
2. Zet de kiepbak geheel omhoog.
3. Breng de veiligheidsstang omhoog naar de steun op de kiep‐bak.
4. Laat de kiepbak zakken totdat de veiligheidsstang de kiepbak raakt.
De veiligheidsstang opbergen:
1. Zet de kiepbak voldoende omhoog om de veiligheidsstang
uit de steun te halen.
2. Laat de veiligheidsstang tot in de opgeborgen stand zakken.
3. Laat de kiepbak zakken.
HydrauliekoliepeilVoorzichtig
Voordat u inspectiewerkzaamhe‐
den verricht, moet de veiligheids‐
stang goed geplaatst zijn.

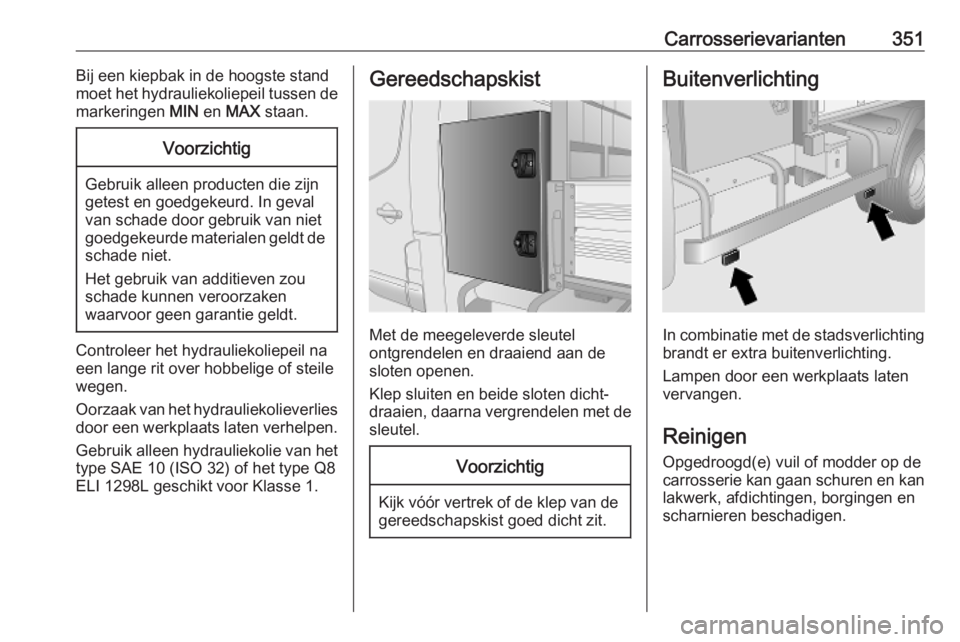

Carrosserievarianten351Bij een kiepbak in de hoogste stand
moet het hydrauliekoliepeil tussen de
markeringen MIN en MAX staan.Voorzichtig
Gebruik alleen producten die zijn
getest en goedgekeurd. In geval
van schade door gebruik van niet
goedgekeurde materialen geldt de schade niet.
Het gebruik van additieven zou schade kunnen veroorzaken
waarvoor geen garantie geldt.
Controleer het hydrauliekoliepeil na
een lange rit over hobbelige of steile wegen.
Oorzaak van het hydrauliekolieverlies
door een werkplaats laten verhelpen.
Gebruik alleen hydrauliekolie van het
type SAE 10 (ISO 32) of het type Q8
ELI 1298L geschikt voor Klasse 1.
Gereedschapskist
Met de meegeleverde sleutel
ontgrendelen en draaiend aan de
sloten openen.
Klep sluiten en beide sloten dicht‐
draaien, daarna vergrendelen met de sleutel.
Voorzichtig
Kijk vóór vertrek of de klep van degereedschapskist goed dicht zit.
Buitenverlichting
In combinatie met de stadsverlichting brandt er extra buitenverlichting.
Lampen door een werkplaats laten
vervangen.
Reinigen
Opgedroogd(e) vuil of modder op de
carrosserie kan gaan schuren en kan
lakwerk, afdichtingen, borgingen en
scharnieren beschadigen.

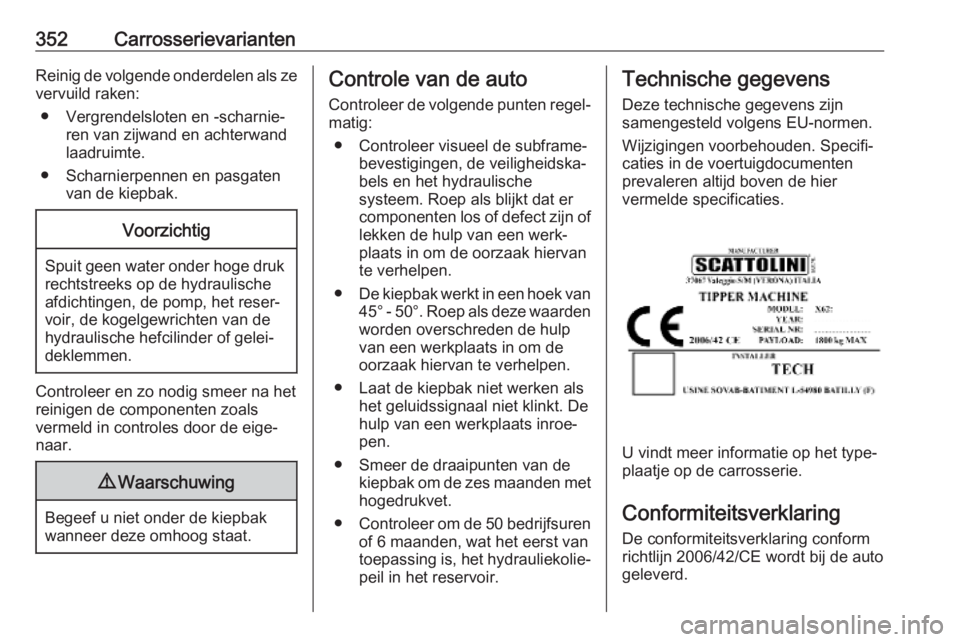

352CarrosserievariantenReinig de volgende onderdelen als ze
vervuild raken:
● Vergrendelsloten en -scharnie‐ ren van zijwand en achterwand
laadruimte.
● Scharnierpennen en pasgaten van de kiepbak.Voorzichtig
Spuit geen water onder hoge drukrechtstreeks op de hydraulische
afdichtingen, de pomp, het reser‐
voir, de kogelgewrichten van de
hydraulische hefcilinder of gelei‐
deklemmen.
Controleer en zo nodig smeer na het reinigen de componenten zoals
vermeld in controles door de eige‐
naar.
9 Waarschuwing
Begeef u niet onder de kiepbak
wanneer deze omhoog staat.
Controle van de auto
Controleer de volgende punten regel‐ matig:
● Controleer visueel de subframe‐ bevestigingen, de veiligheidska‐
bels en het hydraulische
systeem. Roep als blijkt dat er
componenten los of defect zijn of lekken de hulp van een werk‐
plaats in om de oorzaak hiervan
te verhelpen.
● De kiepbak werkt in een hoek van
45° - 50°. Roep als deze waarden
worden overschreden de hulp
van een werkplaats in om de
oorzaak hiervan te verhelpen.
● Laat de kiepbak niet werken als het geluidssignaal niet klinkt. De
hulp van een werkplaats inroe‐
pen.
● Smeer de draaipunten van de kiepbak om de zes maanden met
hogedrukvet.
● Controleer om de 50 bedrijfsuren
of 6 maanden, wat het eerst van
toepassing is, het hydrauliekolie‐ peil in het reservoir.Technische gegevens
Deze technische gegevens zijn
samengesteld volgens EU-normen.
Wijzigingen voorbehouden. Specifi‐ caties in de voertuigdocumenten
prevaleren altijd boven de hier
vermelde specificaties.
U vindt meer informatie op het type‐
plaatje op de carrosserie.
ConformiteitsverklaringDe conformiteitsverklaring conform
richtlijn 2006/42/CE wordt bij de auto
geleverd.

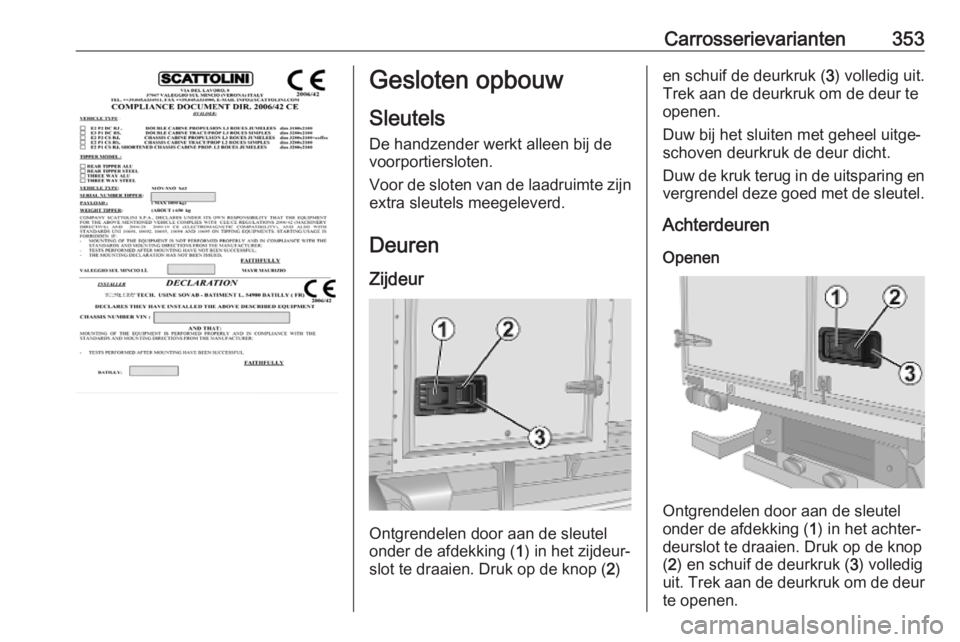

Carrosserievarianten353Gesloten opbouwSleutels
De handzender werkt alleen bij de
voorportiersloten.
Voor de sloten van de laadruimte zijn extra sleutels meegeleverd.
Deuren Zijdeur
Ontgrendelen door aan de sleutel
onder de afdekking ( 1) in het zijdeur‐
slot te draaien. Druk op de knop ( 2)
en schuif de deurkruk ( 3) volledig uit.
Trek aan de deurkruk om de deur te
openen.
Duw bij het sluiten met geheel uitge‐
schoven deurkruk de deur dicht.
Duw de kruk terug in de uitsparing en
vergrendel deze goed met de sleutel.
Achterdeuren
Openen
Ontgrendelen door aan de sleutel
onder de afdekking ( 1) in het achter‐
deurslot te draaien. Druk op de knop
( 2 ) en schuif de deurkruk ( 3) volledig
uit. Trek aan de deurkruk om de deur
te openen.

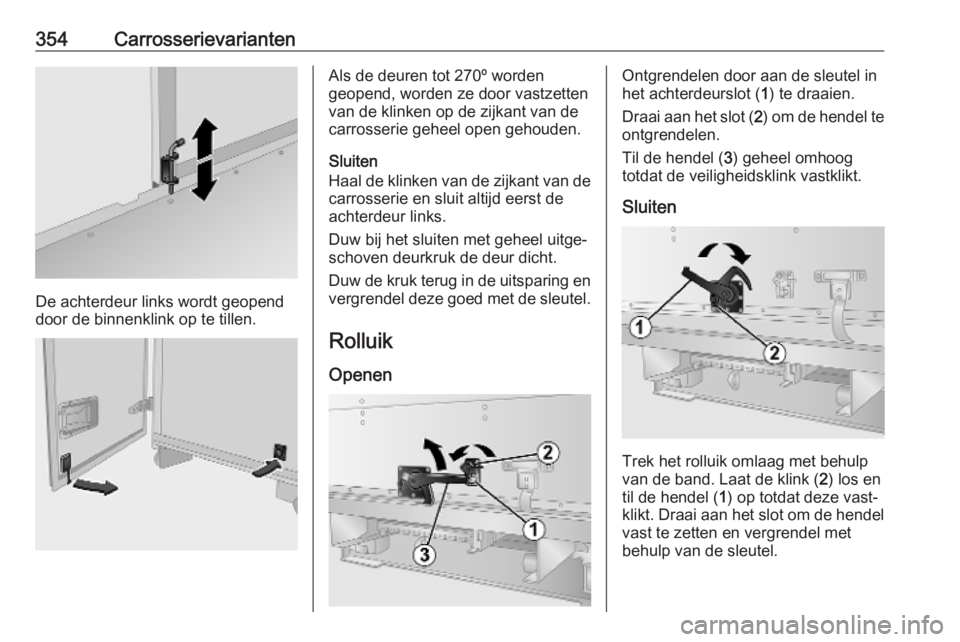

354Carrosserievarianten
De achterdeur links wordt geopend
door de binnenklink op te tillen.
Als de deuren tot 270º worden
geopend, worden ze door vastzetten
van de klinken op de zijkant van de
carrosserie geheel open gehouden.
Sluiten
Haal de klinken van de zijkant van de
carrosserie en sluit altijd eerst de
achterdeur links.
Duw bij het sluiten met geheel uitge‐
schoven deurkruk de deur dicht.
Duw de kruk terug in de uitsparing en
vergrendel deze goed met de sleutel.
Rolluik
OpenenOntgrendelen door aan de sleutel in
het achterdeurslot ( 1) te draaien.
Draai aan het slot ( 2) om de hendel te
ontgrendelen.
Til de hendel ( 3) geheel omhoog
totdat de veiligheidsklink vastklikt.
Sluiten
Trek het rolluik omlaag met behulp
van de band. Laat de klink ( 2) los en
til de hendel ( 1) op totdat deze vast‐
klikt. Draai aan het slot om de hendel vast te zetten en vergrendel met
behulp van de sleutel.

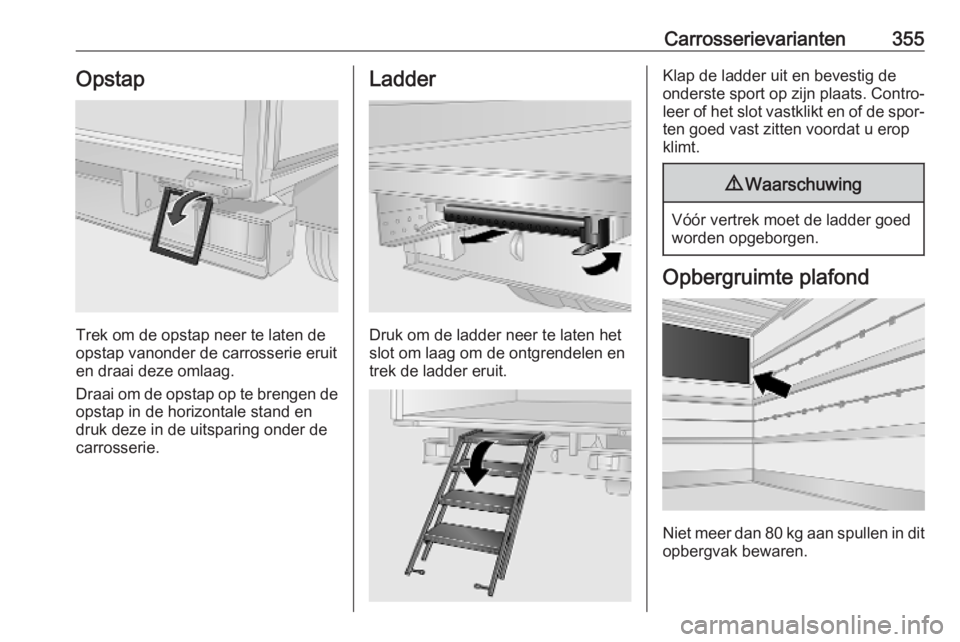

Carrosserievarianten355Opstap
Trek om de opstap neer te laten de
opstap vanonder de carrosserie eruit en draai deze omlaag.
Draai om de opstap op te brengen de opstap in de horizontale stand en
druk deze in de uitsparing onder de
carrosserie.
Ladder
Druk om de ladder neer te laten het
slot om laag om de ontgrendelen en
trek de ladder eruit.
Klap de ladder uit en bevestig de
onderste sport op zijn plaats. Contro‐ leer of het slot vastklikt en of de spor‐
ten goed vast zitten voordat u erop
klimt.9 Waarschuwing
Vóór vertrek moet de ladder goed
worden opgeborgen.
Opbergruimte plafond
Niet meer dan 80 kg aan spullen in dit
opbergvak bewaren.

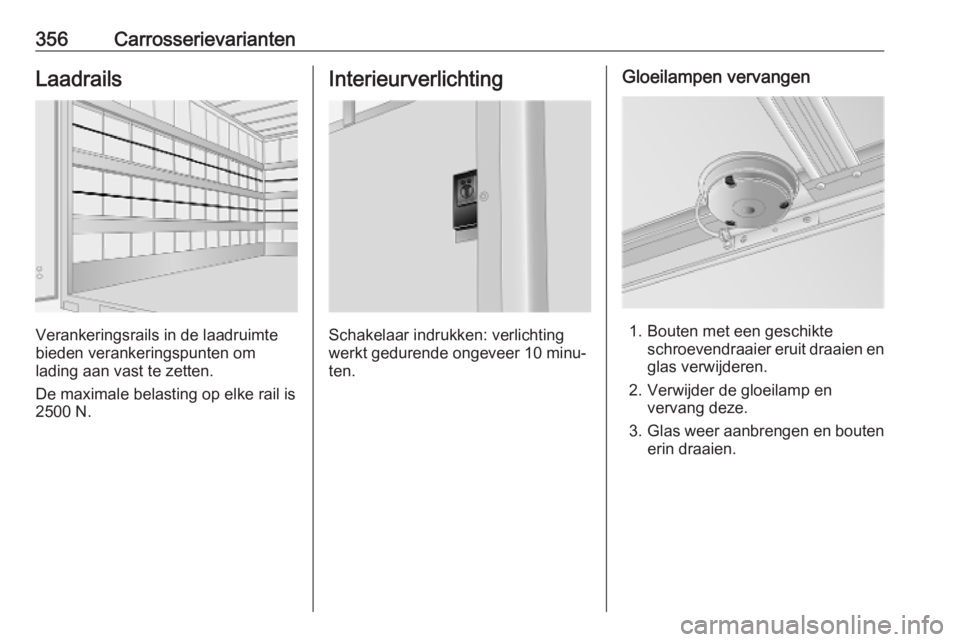

356CarrosserievariantenLaadrails
Verankeringsrails in de laadruimte
bieden verankeringspunten om
lading aan vast te zetten.
De maximale belasting op elke rail is
2500 N.
Interieurverlichting
Schakelaar indrukken: verlichting
werkt gedurende ongeveer 10 minu‐
ten.
Gloeilampen vervangen
1. Bouten met een geschikte schroevendraaier eruit draaien en
glas verwijderen.
2. Verwijder de gloeilamp en vervang deze.
3. Glas weer aanbrengen en bouten
erin draaien.

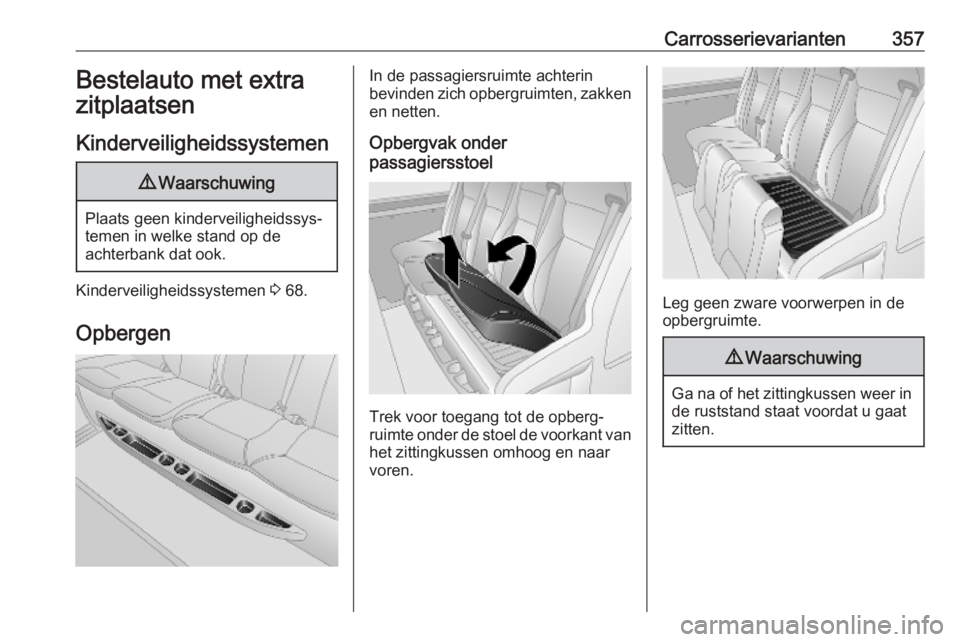

Carrosserievarianten357Bestelauto met extra
zitplaatsen
Kinderveiligheidssystemen9 Waarschuwing
Plaats geen kinderveiligheidssys‐
temen in welke stand op de
achterbank dat ook.
Kinderveiligheidssystemen 3 68.
Opbergen
In de passagiersruimte achterin
bevinden zich opbergruimten, zakken en netten.
Opbergvak onder
passagiersstoel
Trek voor toegang tot de opberg‐
ruimte onder de stoel de voorkant van het zittingkussen omhoog en naar
voren.
Leg geen zware voorwerpen in de
opbergruimte.
9 Waarschuwing
Ga na of het zittingkussen weer in
de ruststand staat voordat u gaat
zitten.

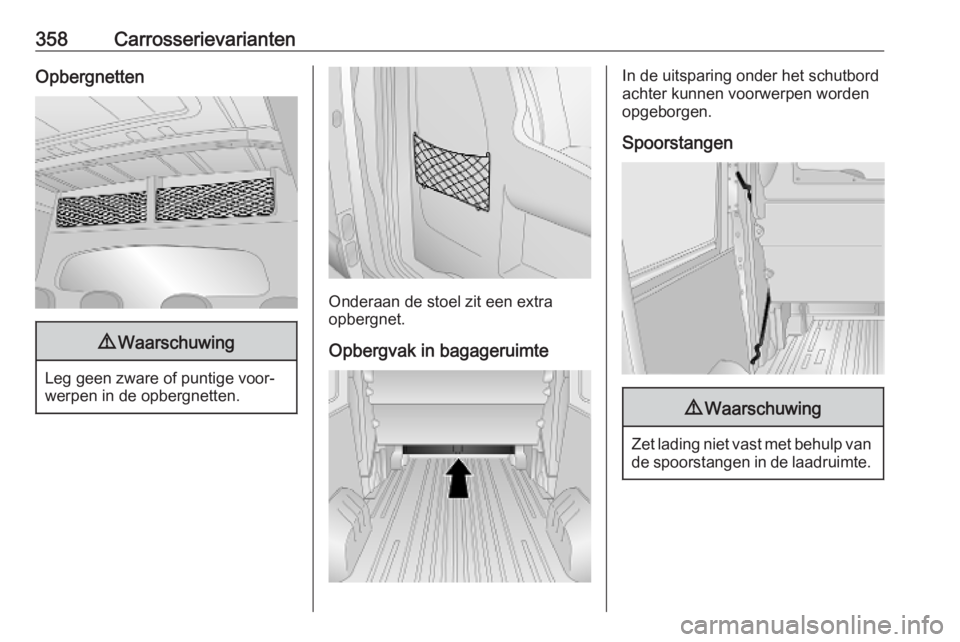

358CarrosserievariantenOpbergnetten9Waarschuwing
Leg geen zware of puntige voor‐
werpen in de opbergnetten.
Onderaan de stoel zit een extra
opbergnet.
Opbergvak in bagageruimte
In de uitsparing onder het schutbord
achter kunnen voorwerpen worden
opgeborgen.
Spoorstangen9 Waarschuwing
Zet lading niet vast met behulp van
de spoorstangen in de laadruimte.
