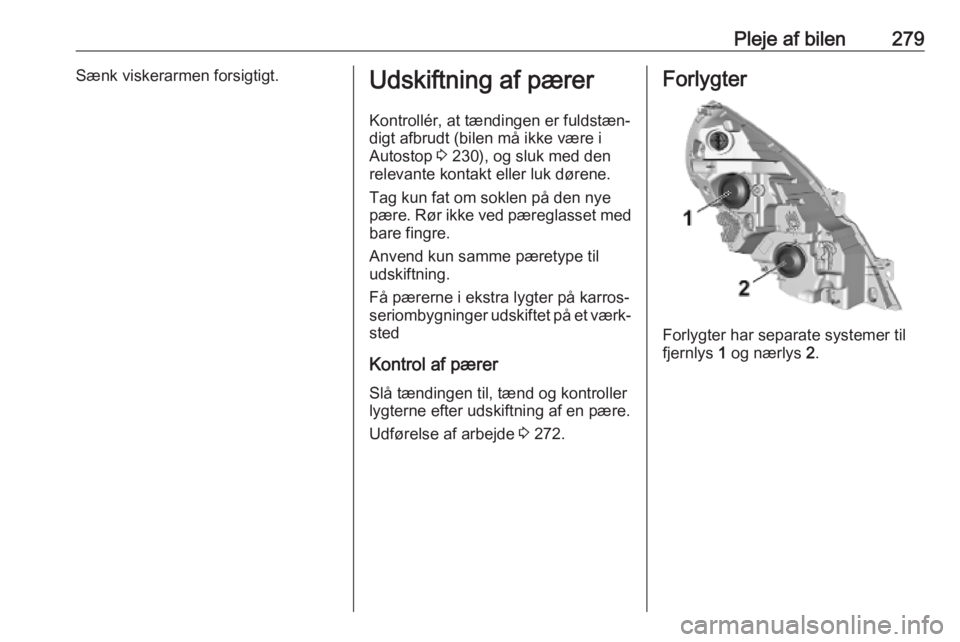

Pleje af bilen279Sænk viskerarmen forsigtigt.Udskiftning af pærer
Kontrollér, at tændingen er fuldstæn‐ digt afbrudt (bilen må ikke være i
Autostop 3 230), og sluk med den
relevante kontakt eller luk dørene.
Tag kun fat om soklen på den nye
pære. Rør ikke ved pæreglasset med bare fingre.
Anvend kun samme pæretype til
udskiftning.
Få pærerne i ekstra lygter på karros‐
seriombygninger udskiftet på et værk‐
sted
Kontrol af pærer Slå tændingen til, tænd og kontroller
lygterne efter udskiftning af en pære.
Udførelse af arbejde 3 272.Forlygter
Forlygter har separate systemer til
fjernlys 1 og nærlys 2.

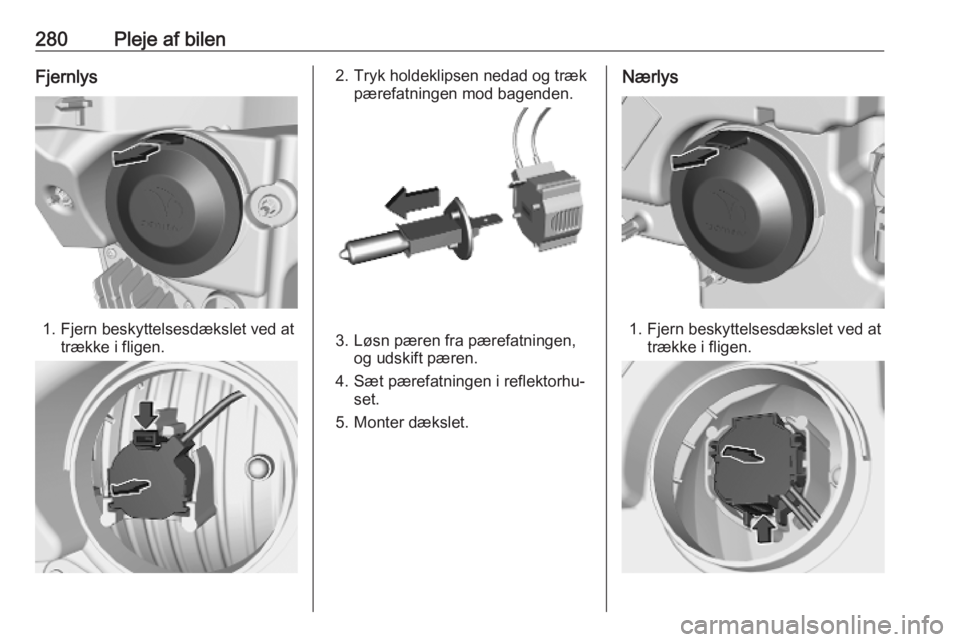

280Pleje af bilenFjernlys
1. Fjern beskyttelsesdækslet ved attrække i fligen.
2. Tryk holdeklipsen nedad og træk pærefatningen mod bagenden.
3. Løsn pæren fra pærefatningen,og udskift pæren.
4. Sæt pærefatningen i reflektorhu‐ set.
5. Monter dækslet.
Nærlys
1. Fjern beskyttelsesdækslet ved at trække i fligen.

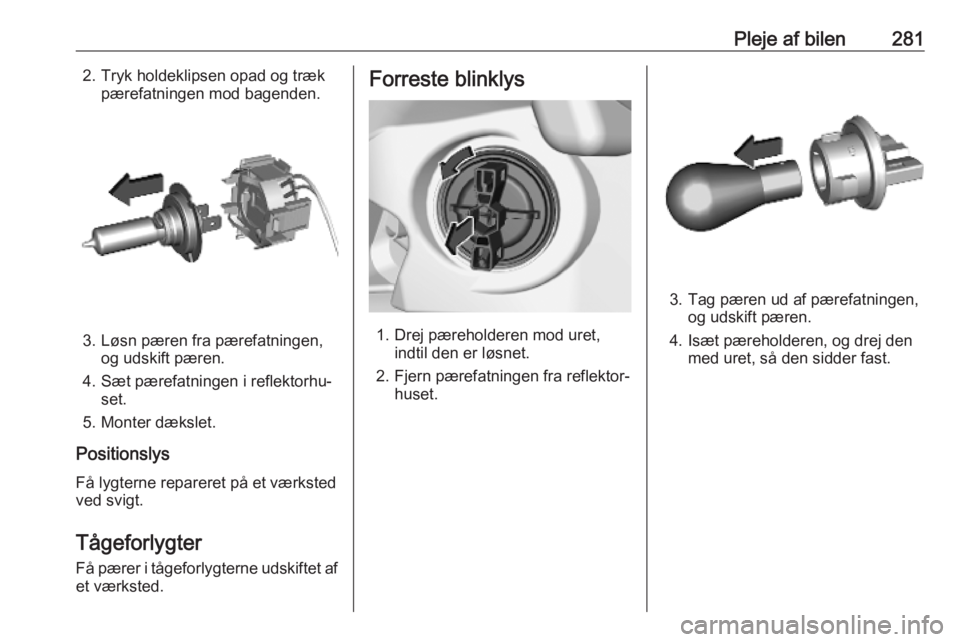

Pleje af bilen2812. Tryk holdeklipsen opad og trækpærefatningen mod bagenden.
3. Løsn pæren fra pærefatningen,og udskift pæren.
4. Sæt pærefatningen i reflektorhu‐ set.
5. Monter dækslet.
Positionslys Få lygterne repareret på et værksted
ved svigt.
Tågeforlygter
Få pærer i tågeforlygterne udskiftet af et værksted.
Forreste blinklys
1. Drej pæreholderen mod uret, indtil den er løsnet.
2. Fjern pærefatningen fra reflektor‐ huset.
3. Tag pæren ud af pærefatningen, og udskift pæren.
4. Isæt pæreholderen, og drej den med uret, så den sidder fast.

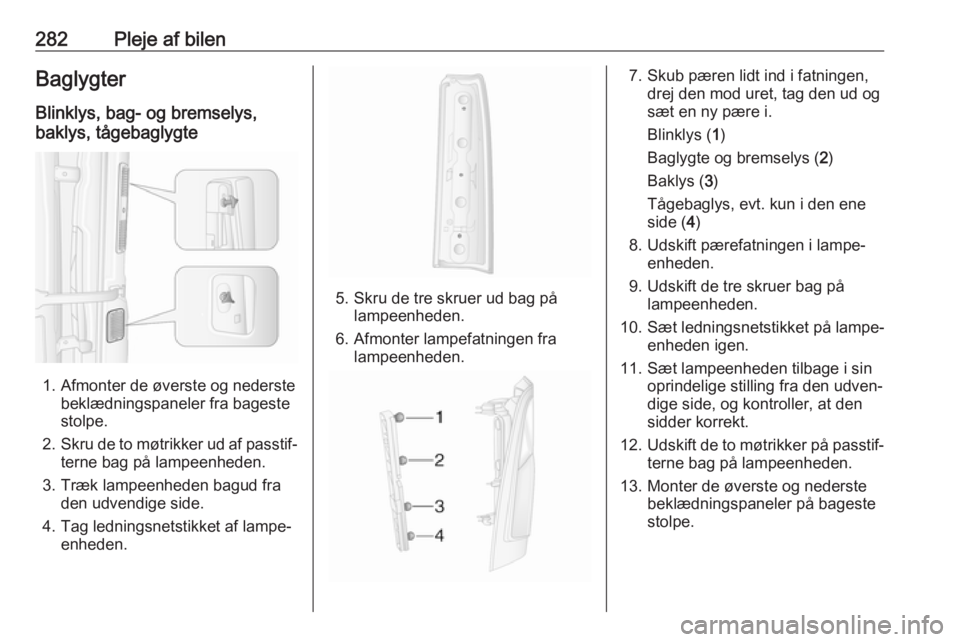

282Pleje af bilenBaglygter
Blinklys, bag- og bremselys,
baklys, tågebaglygte
1. Afmonter de øverste og nederste beklædningspaneler fra bageste
stolpe.
2. Skru de to møtrikker ud af passtif‐
terne bag på lampeenheden.
3. Træk lampeenheden bagud fra den udvendige side.
4. Tag ledningsnetstikket af lampe‐ enheden.
5. Skru de tre skruer ud bag på lampeenheden.
6. Afmonter lampefatningen fra lampeenheden.
7. Skub pæren lidt ind i fatningen,drej den mod uret, tag den ud og
sæt en ny pære i.
Blinklys ( 1)
Baglygte og bremselys ( 2)
Baklys ( 3)
Tågebaglys, evt. kun i den ene
side ( 4)
8. Udskift pærefatningen i lampe‐ enheden.
9. Udskift de tre skruer bag på lampeenheden.
10. Sæt ledningsnetstikket på lampe‐ enheden igen.
11. Sæt lampeenheden tilbage i sin oprindelige stilling fra den udven‐dige side, og kontroller, at den
sidder korrekt.
12. Udskift de to møtrikker på passtif‐
terne bag på lampeenheden.
13. Monter de øverste og nederste beklædningspaneler på bageste
stolpe.

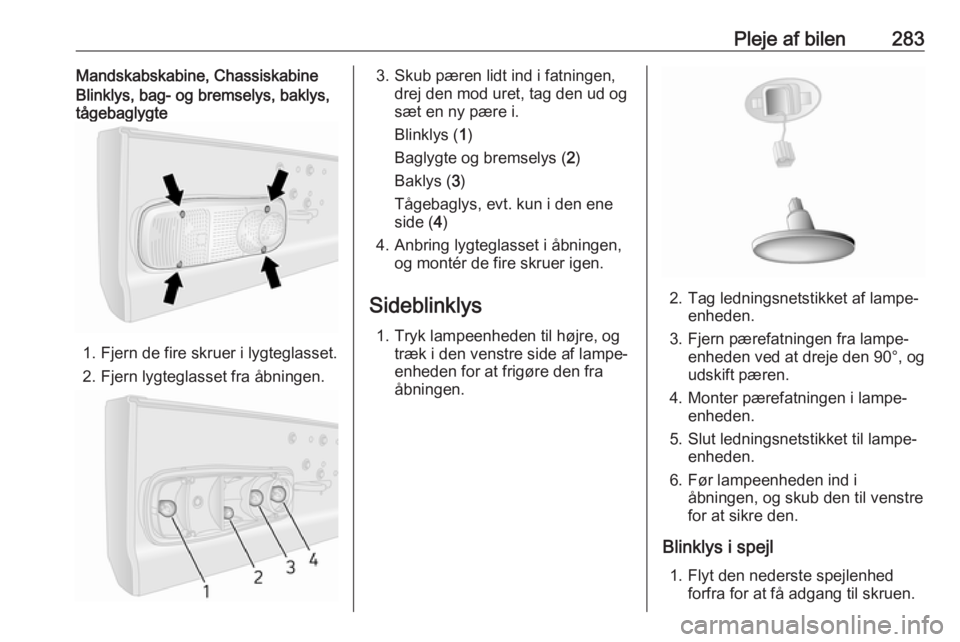

Pleje af bilen283Mandskabskabine, ChassiskabineBlinklys, bag- og bremselys, baklys,
tågebaglygte
1. Fjern de fire skruer i lygteglasset.
2. Fjern lygteglasset fra åbningen.
3. Skub pæren lidt ind i fatningen, drej den mod uret, tag den ud og
sæt en ny pære i.
Blinklys ( 1)
Baglygte og bremselys ( 2)
Baklys ( 3)
Tågebaglys, evt. kun i den ene
side ( 4)
4. Anbring lygteglasset i åbningen, og montér de fire skruer igen.
Sideblinklys 1. Tryk lampeenheden til højre, og træk i den venstre side af lampe‐
enheden for at frigøre den fra
åbningen.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Fjern pærefatningen fra lampe‐ enheden ved at dreje den 90°, ogudskift pæren.
4. Monter pærefatningen i lampe‐ enheden.
5. Slut ledningsnetstikket til lampe‐ enheden.
6. Før lampeenheden ind i åbningen, og skub den til venstre
for at sikre den.
Blinklys i spejl 1. Flyt den nederste spejlenhed forfra for at få adgang til skruen.

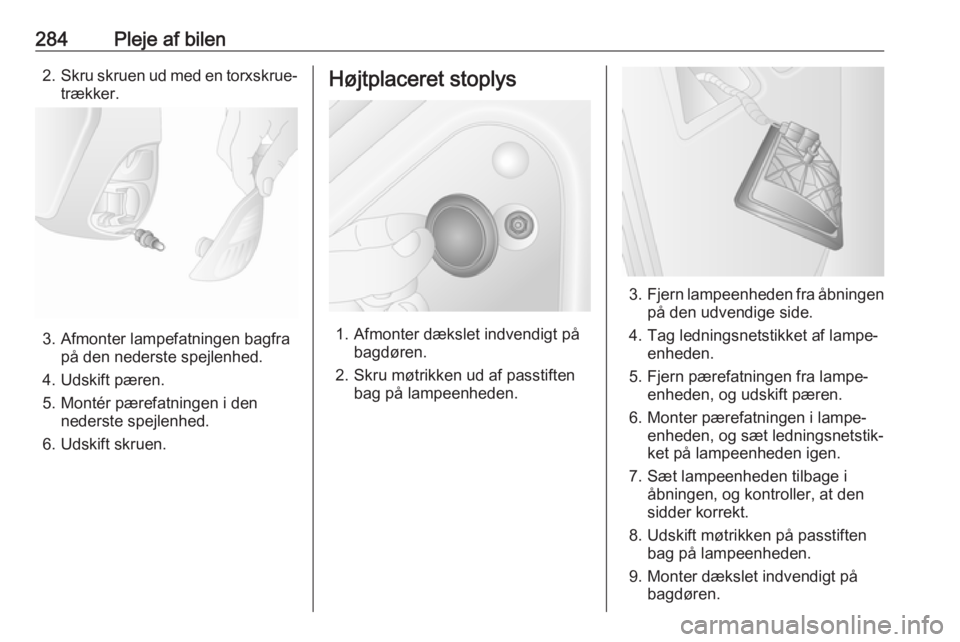

284Pleje af bilen2.Skru skruen ud med en torxskrue‐
trækker.
3. Afmonter lampefatningen bagfra på den nederste spejlenhed.
4. Udskift pæren.
5. Montér pærefatningen i den nederste spejlenhed.
6. Udskift skruen.
Højtplaceret stoplys
1. Afmonter dækslet indvendigt på bagdøren.
2. Skru møtrikken ud af passtiften bag på lampeenheden.
3. Fjern lampeenheden fra åbningen
på den udvendige side.
4. Tag ledningsnetstikket af lampe‐ enheden.
5. Fjern pærefatningen fra lampe‐ enheden, og udskift pæren.
6. Monter pærefatningen i lampe‐ enheden, og sæt ledningsnetstik‐
ket på lampeenheden igen.
7. Sæt lampeenheden tilbage i åbningen, og kontroller, at den
sidder korrekt.
8. Udskift møtrikken på passtiften bag på lampeenheden.
9. Monter dækslet indvendigt på bagdøren.

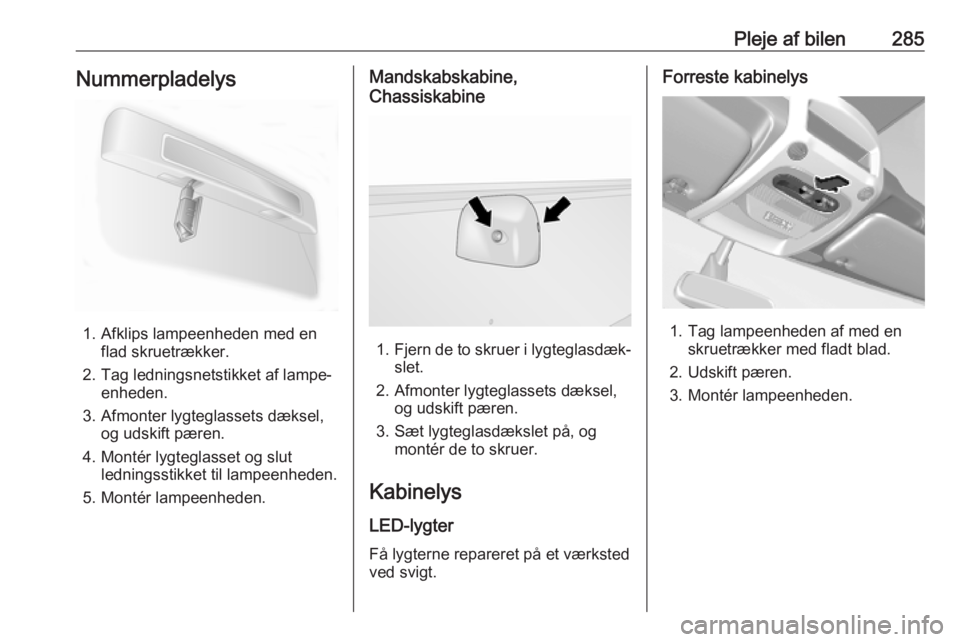

Pleje af bilen285Nummerpladelys
1. Afklips lampeenheden med enflad skruetrækker.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Afmonter lygteglassets dæksel, og udskift pæren.
4. Montér lygteglasset og slut ledningsstikket til lampeenheden.
5. Montér lampeenheden.
Mandskabskabine,
Chassiskabine
1. Fjern de to skruer i lygteglasdæk‐
slet.
2. Afmonter lygteglassets dæksel, og udskift pæren.
3. Sæt lygteglasdækslet på, og montér de to skruer.
Kabinelys
LED-lygter
Få lygterne repareret på et værksted
ved svigt.
Forreste kabinelys
1. Tag lampeenheden af med en skruetrækker med fladt blad.
2. Udskift pæren.
3. Montér lampeenheden.

286Pleje af bilenLastrumsbelysning
1. Tag lampeenheden af med enskruetrækker med fladt blad.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Afmonter lygteglassets dæksel, og udskift pæren.
4. Montér lygteglasset og slut ledningsstikket til lampeenheden.
5. Montér lampeenheden.
Lys i fordørsbeklædning
1. Tag lampeenheden af med en skruetrækker med fladt blad.
2. Drej pæreholderen mod uret, indtil den er løsnet.
3. Udskift pæren, og sæt pærefat‐ ningen i.
4. Montér lampeenheden.
Bageste kabinelys
Få pærerne udskiftet af et værksted.
HandskerumslysFå pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.

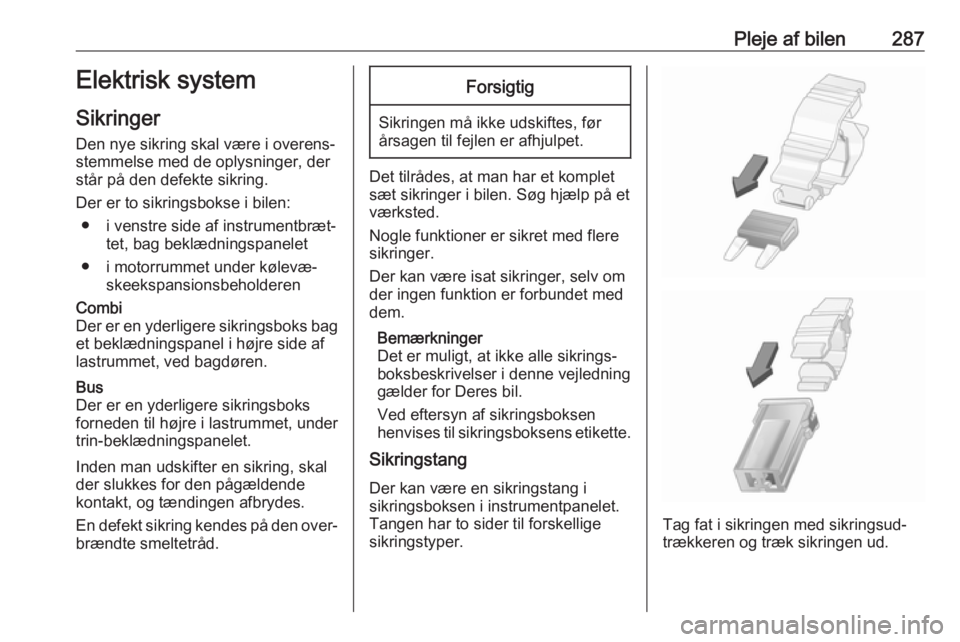

Pleje af bilen287Elektrisk system
Sikringer
Den nye sikring skal være i overens‐ stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● i venstre side af instrumentbræt‐ tet, bag beklædningspanelet
● i motorrummet under kølevæ‐ skeekspansionsbeholderenCombi
Der er en yderligere sikringsboks bag
et beklædningspanel i højre side af
lastrummet, ved bagdøren.Bus
Der er en yderligere sikringsboks
forneden til højre i lastrummet, under
trin-beklædningspanelet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd.
Forsigtig
Sikringen må ikke udskiftes, før
årsagen til fejlen er afhjulpet.
Det tilrådes, at man har et komplet
sæt sikringer i bilen. Søg hjælp på et
værksted.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Bemærkninger
Det er muligt, at ikke alle sikrings‐
boksbeskrivelser i denne vejledning
gælder for Deres bil.
Ved eftersyn af sikringsboksen
henvises til sikringsboksens etikette.
Sikringstang
Der kan være en sikringstang i
sikringsboksen i instrumentpanelet.
Tangen har to sider til forskellige
sikringstyper.
Tag fat i sikringen med sikringsud‐
trækkeren og træk sikringen ud.

288Pleje af bilenSikringsboks i motorrum
Anbragt under kølevæskebeholde‐
ren.
Løsn skruen, og skub ekspansions‐
beholderen ud til siden.
Løsn de fire skruer, og tag dækslet af.
Frigør sikringsboksdækslet, og tag
det af.
Visse kredsløb kan være sikret med
flere sikringer.
SymbolKredsløbVEl-opvarmet forrudenVarme- og ventilationssy‐
stem / airconditionSHøjre side lyserTVenstre side lyserWHøjre nærlysSymbolKredsløbaVenstre nærlys>TågeforlygterLVenstre fjernlysNHøjre fjernlysuABSKVinduesviskereQTrykluftaffjedring
Sikringsboks i
instrumentpanel
