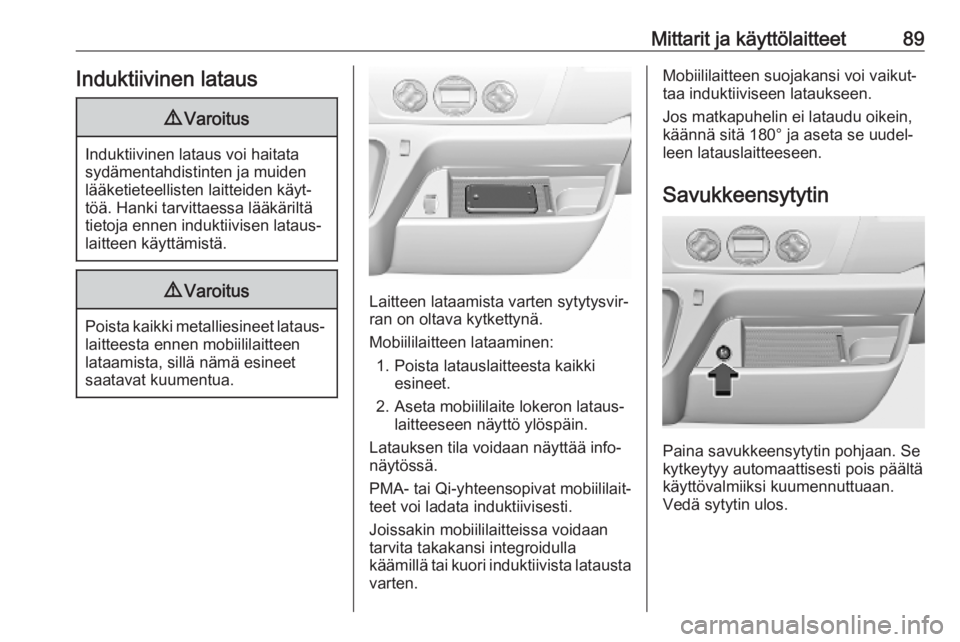

Mittarit ja käyttölaitteet89Induktiivinen lataus9Varoitus
Induktiivinen lataus voi haitata
sydämentahdistinten ja muiden
lääketieteellisten laitteiden käyt‐
töä. Hanki tarvittaessa lääkäriltä
tietoja ennen induktiivisen lataus‐
laitteen käyttämistä.
9 Varoitus
Poista kaikki metalliesineet lataus‐
laitteesta ennen mobiililaitteen
lataamista, sillä nämä esineet
saatavat kuumentua.
Laitteen lataamista varten sytytysvir‐
ran on oltava kytkettynä.
Mobiililaitteen lataaminen: 1. Poista latauslaitteesta kaikki esineet.
2. Aseta mobiililaite lokeron lataus‐ laitteeseen näyttö ylöspäin.
Latauksen tila voidaan näyttää info‐
näytössä.
PMA- tai Qi-yhteensopivat mobiililait‐ teet voi ladata induktiivisesti.
Joissakin mobiililaitteissa voidaan
tarvita takakansi integroidulla
käämillä tai kuori induktiivista latausta
varten.
Mobiililaitteen suojakansi voi vaikut‐ taa induktiiviseen lataukseen.
Jos matkapuhelin ei lataudu oikein,
käännä sitä 180° ja aseta se uudel‐
leen latauslaitteeseen.
Savukkeensytytin
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä
käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.

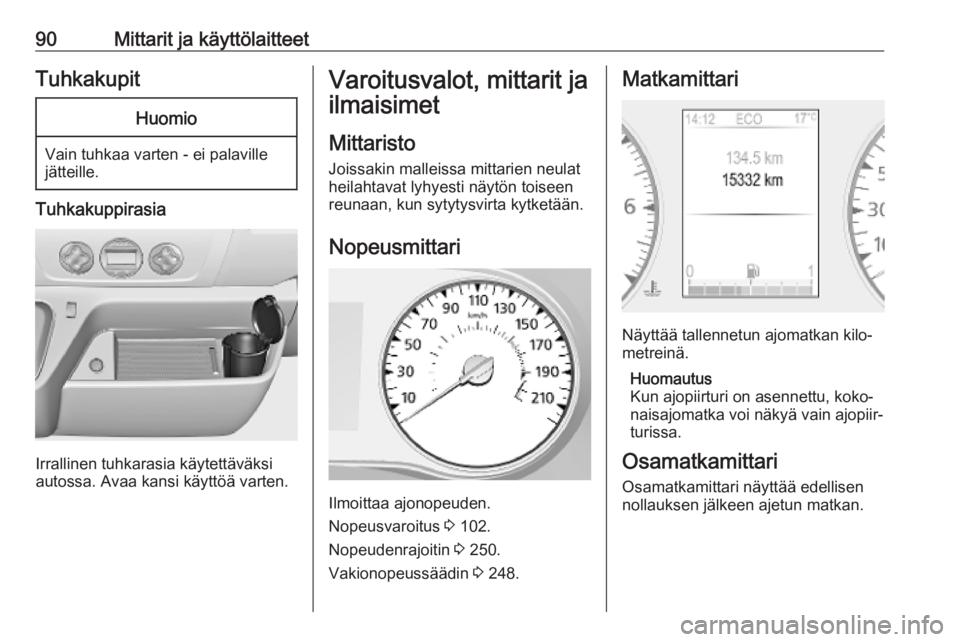

90Mittarit ja käyttölaitteetTuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia
Irrallinen tuhkarasia käytettäväksi
autossa. Avaa kansi käyttöä varten.
Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo
Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Nopeusvaroitus 3 102.
Nopeudenrajoitin 3 250.
Vakionopeussäädin 3 248.
Matkamittari
Näyttää tallennetun ajomatkan kilo‐
metreinä.
Huomautus
Kun ajopiirturi on asennettu, koko‐
naisajomatka voi näkyä vain ajopiir‐
turissa.
Osamatkamittari
Osamatkamittari näyttää edellisen
nollauksen jälkeen ajetun matkan.

Mittarit ja käyttölaitteet91
Nollaa osamatkamittari sen ollessa
näytössä painamalla toista tuulilasin‐
pyyhkimen vivun päässä olevista
painikkeista pitkään, kunnes arvo on
0.
Ajotietokone 3 105.
Kierroslukumittari
Näyttää moottorin käyntinopeuden.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoainesäiliössä olevan
polttoaineen määrän.
Auton varustelusta riippuen käytössä
on eri malleja.
Merkkivalo Y palaa ja varoitusääni
kuuluu, jos polttoaineen määrä
säiliössä on alhainen. Tankkaa välit‐
tömästi 3 262.
Älä aja säiliötä tyhjäksi.
Dieselpolttoainejärjestelmä ilmaus
3 274.

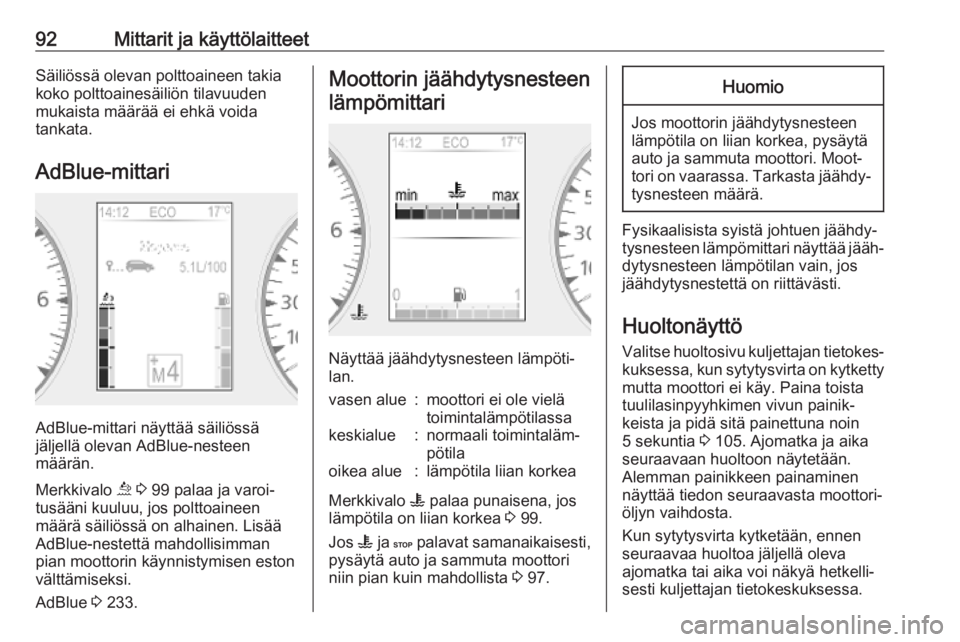

92Mittarit ja käyttölaitteetSäiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.
AdBlue-mittari
AdBlue-mittari näyttää säiliössä
jäljellä olevan AdBlue-nesteen
määrän.
Merkkivalo ú 3 99 palaa ja varoi‐
tusääni kuuluu, jos polttoaineen
määrä säiliössä on alhainen. Lisää
AdBlue-nestettä mahdollisimman
pian moottorin käynnistymisen eston välttämiseksi.
AdBlue 3 233.
Moottorin jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue:moottori ei ole vielä
toimintalämpötilassakeskialue:normaali toimintaläm‐
pötilaoikea alue:lämpötila liian korkea
Merkkivalo W palaa punaisena, jos
lämpötila on liian korkea 3 99.
Jos W ja C palavat samanaikaisesti,
pysäytä auto ja sammuta moottori
niin pian kuin mahdollista 3 97.
Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Fysikaalisista syistä johtuen jäähdy‐
tysnesteen lämpömittari näyttää jääh‐ dytysnesteen lämpötilan vain, jos
jäähdytysnestettä on riittävästi.
Huoltonäyttö Valitse huoltosivu kuljettajan tietokes‐
kuksessa, kun sytytysvirta on kytketty mutta moottori ei käy. Paina toista
tuulilasinpyyhkimen vivun painik‐
keista ja pidä sitä painettuna noin 5 sekuntia 3 105. Ajomatka ja aika
seuraavaan huoltoon näytetään.
Alemman painikkeen painaminen
näyttää tiedon seuraavasta moottori‐
öljyn vaihdosta.
Kun sytytysvirta kytketään, ennen
seuraavaa huoltoa jäljellä oleva
ajomatka tai aika voi näkyä hetkelli‐
sesti kuljettajan tietokeskuksessa.

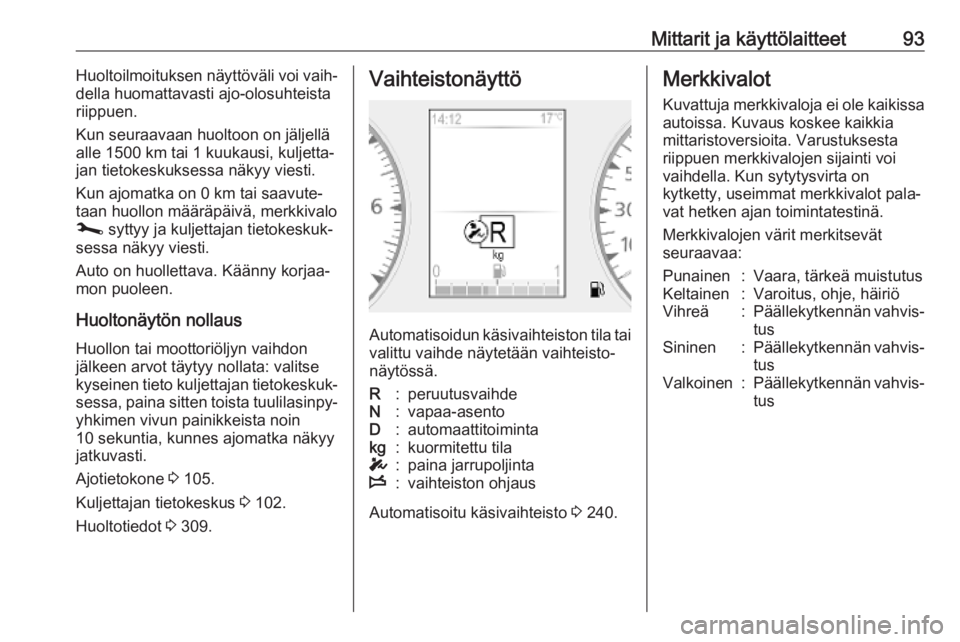

Mittarit ja käyttölaitteet93Huoltoilmoituksen näyttöväli voi vaih‐
della huomattavasti ajo-olosuhteista
riippuen.
Kun seuraavaan huoltoon on jäljellä
alle 1500 km tai 1 kuukausi, kuljetta‐ jan tietokeskuksessa näkyy viesti.
Kun ajomatka on 0 km tai saavute‐
taan huollon määräpäivä, merkkivalo
j syttyy ja kuljettajan tietokeskuk‐
sessa näkyy viesti.
Auto on huollettava. Käänny korjaa‐
mon puoleen.
Huoltonäytön nollaus
Huollon tai moottoriöljyn vaihdon
jälkeen arvot täytyy nollata: valitse
kyseinen tieto kuljettajan tietokeskuk‐ sessa, paina sitten toista tuulilasinpy‐yhkimen vivun painikkeista noin
10 sekuntia, kunnes ajomatka näkyy
jatkuvasti.
Ajotietokone 3 105.
Kuljettajan tietokeskus 3 102.
Huoltotiedot 3 309.Vaihteistonäyttö
Automatisoidun käsivaihteiston tila tai
valittu vaihde näytetään vaihteisto‐
näytössä.
R:peruutusvaihdeN:vapaa-asentoD:automaattitoimintakg:kuormitettu tilaT:paina jarrupoljintaW:vaihteiston ohjaus
Automatisoitu käsivaihteisto 3 240.
Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Varustuksesta
riippuen merkkivalojen sijainti voi vaihdella. Kun sytytysvirta on
kytketty, useimmat merkkivalot pala‐
vat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐ tusSininen:Päällekytkennän vahvis‐
tusValkoinen:Päällekytkennän vahvis‐ tus

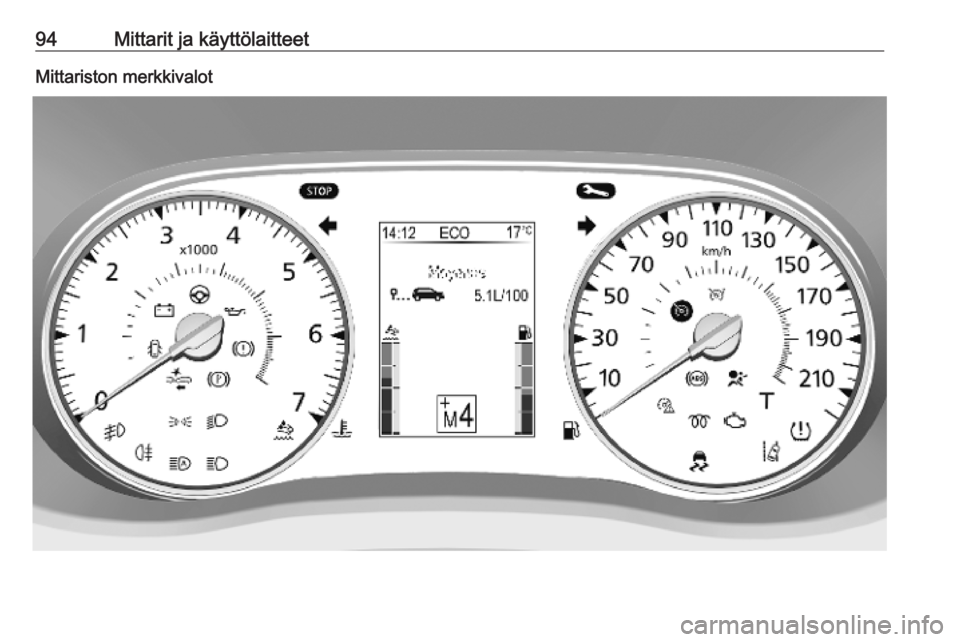

94Mittarit ja käyttölaitteetMittariston merkkivalot

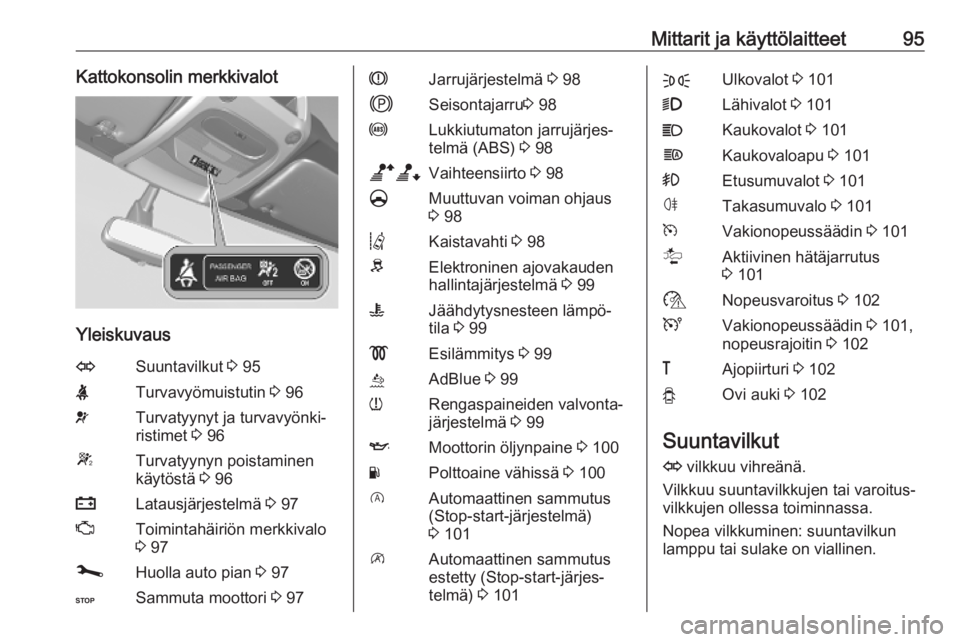

Mittarit ja käyttölaitteet95Kattokonsolin merkkivalot
Yleiskuvaus
OSuuntavilkut 3 95XTurvavyömuistutin 3 96vTurvatyynyt ja turvavyönki‐
ristimet 3 96WTurvatyynyn poistaminen
käytöstä 3 96pLatausjärjestelmä 3 97ZToimintahäiriön merkkivalo
3 97jHuolla auto pian 3 97CSammuta moottori 3 97RJarrujärjestelmä 3 98jSeisontajarru 3 98uLukkiutumaton jarrujärjes‐
telmä (ABS) 3 98baVaihteensiirto 3 98§Muuttuvan voiman ohjaus
3 98QKaistavahti 3 98RElektroninen ajovakauden
hallintajärjestelmä 3 99WJäähdytysnesteen lämpö‐
tila 3 99!Esilämmitys 3 99úAdBlue 3 99wRengaspaineiden valvonta‐
järjestelmä 3 99IMoottorin öljynpaine 3 100YPolttoaine vähissä 3 100DAutomaattinen sammutus
(Stop-start-järjestelmä)
3 101\Automaattinen sammutus
estetty (Stop-start-järjes‐
telmä) 3 101FUlkovalot 3 1019Lähivalot 3 101CKaukovalot 3 101fKaukovaloapu 3 101>Etusumuvalot 3 101øTakasumuvalo 3 101mVakionopeussäädin 3 101lAktiivinen hätäjarrutus
3 101$Nopeusvaroitus 3 102UVakionopeussäädin 3 101,
nopeusrajoitin 3 102&Ajopiirturi 3 102yOvi auki 3 102
Suuntavilkut
O vilkkuu vihreänä.
Vilkkuu suuntavilkkujen tai varoitus‐
vilkkujen ollessa toiminnassa.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.

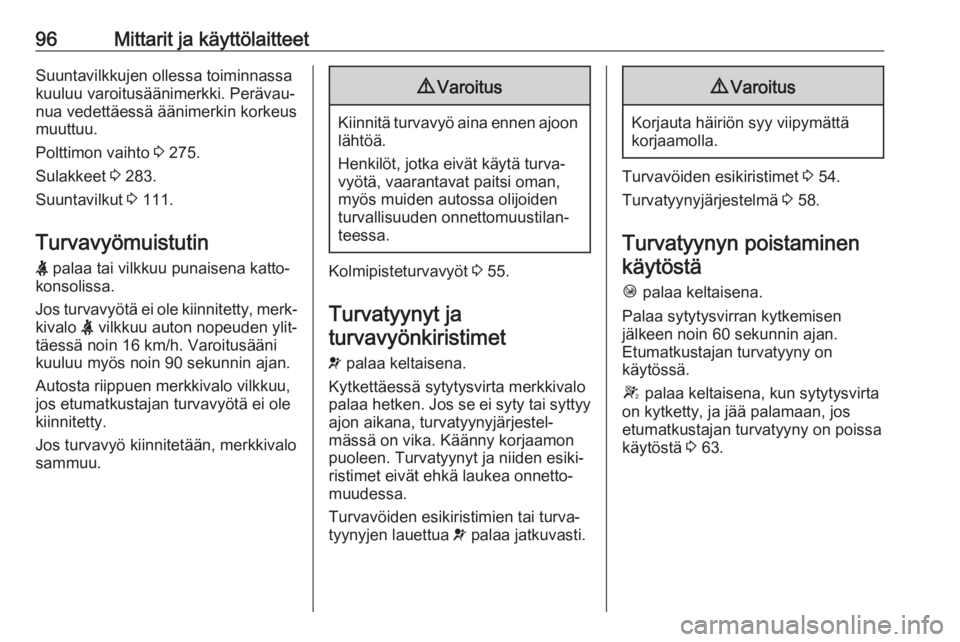

96Mittarit ja käyttölaitteetSuuntavilkkujen ollessa toiminnassa
kuuluu varoitusäänimerkki. Perävau‐
nua vedettäessä äänimerkin korkeus
muuttuu.
Polttimon vaihto 3 275.
Sulakkeet 3 283.
Suuntavilkut 3 111.
Turvavyömuistutin X palaa tai vilkkuu punaisena katto‐
konsolissa.
Jos turvavyötä ei ole kiinnitetty, merk‐ kivalo X vilkkuu auton nopeuden ylit‐
täessä noin 16 km/h. Varoitusääni kuuluu myös noin 90 sekunnin ajan.
Autosta riippuen merkkivalo vilkkuu,
jos etumatkustajan turvavyötä ei ole
kiinnitetty.
Jos turvavyö kiinnitetään, merkkivalo
sammuu.9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Kolmipisteturvavyöt 3 55.
Turvatyynyt ja turvavyönkiristimet
v palaa keltaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa hetken. Jos se ei syty tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä on vika. Käänny korjaamon
puoleen. Turvatyynyt ja niiden esiki‐
ristimet eivät ehkä laukea onnetto‐
muudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.
9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet 3 54.
Turvatyynyjärjestelmä 3 58.
Turvatyynyn poistaminen käytöstä
Ó palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen noin 60 sekunnin ajan.
Etumatkustajan turvatyyny on
käytössä.
W palaa keltaisena, kun sytytysvirta
on kytketty, ja jää palamaan, jos
etumatkustajan turvatyyny on poissa
käytöstä 3 63.

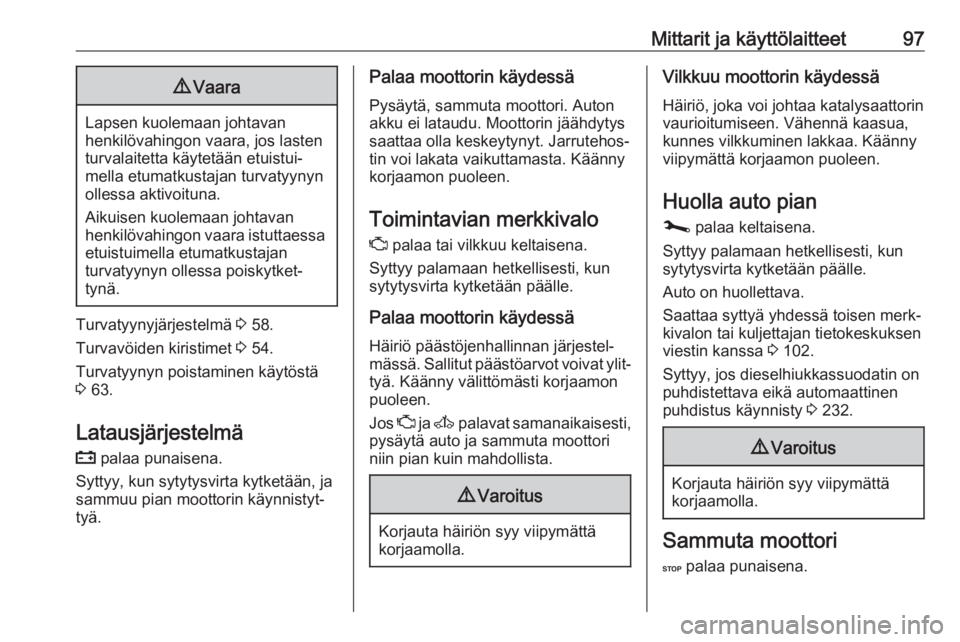

Mittarit ja käyttölaitteet979Vaara
Lapsen kuolemaan johtavan
henkilövahingon vaara, jos lasten
turvalaitetta käytetään etuistui‐
mella etumatkustajan turvatyynyn
ollessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan
turvatyynyn ollessa poiskytket‐
tynä.
Turvatyynyjärjestelmä 3 58.
Turvavöiden kiristimet 3 54.
Turvatyynyn poistaminen käytöstä
3 63.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐ tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Jos Z ja A palavat samanaikaisesti,
pysäytä auto ja sammuta moottori
niin pian kuin mahdollista.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Vilkkuu moottorin käydessä
Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
viipymättä korjaamon puoleen.
Huolla auto pian j palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Auto on huollettava.
Saattaa syttyä yhdessä toisen merk‐
kivalon tai kuljettajan tietokeskuksen
viestin kanssa 3 102.
Syttyy, jos dieselhiukkassuodatin on
puhdistettava eikä automaattinen
puhdistus käynnisty 3 232.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Sammuta moottori
C palaa punaisena.

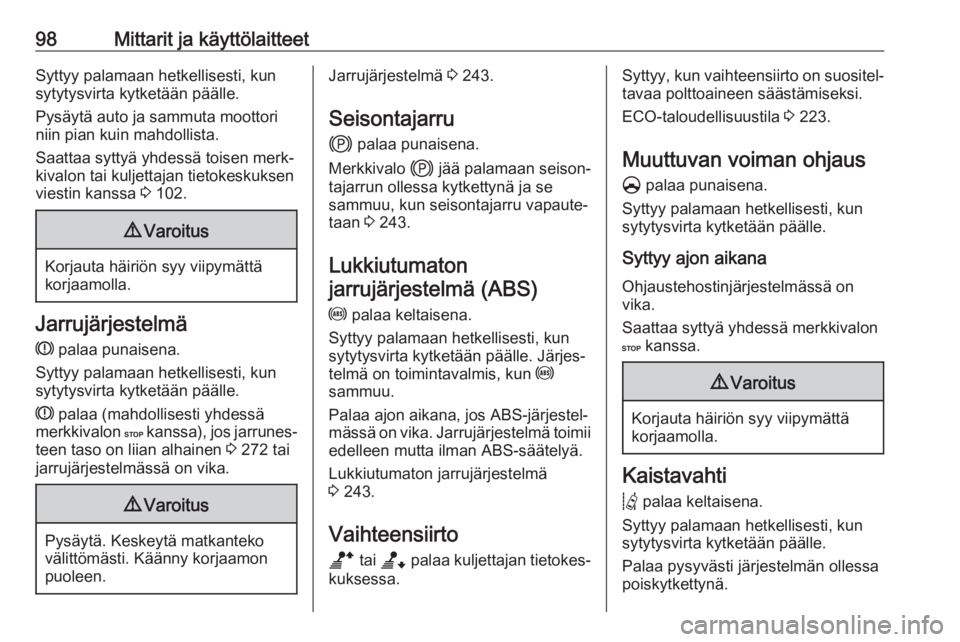

98Mittarit ja käyttölaitteetSyttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Pysäytä auto ja sammuta moottori
niin pian kuin mahdollista.
Saattaa syttyä yhdessä toisen merk‐
kivalon tai kuljettajan tietokeskuksen
viestin kanssa 3 102.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Jarrujärjestelmä
R palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
R palaa (mahdollisesti yhdessä
merkkivalon C kanssa), jos jarrunes‐
teen taso on liian alhainen 3 272 tai
jarrujärjestelmässä on vika.
9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Jarrujärjestelmä 3 243.
Seisontajarru
j palaa punaisena.
Merkkivalo j jää palamaan seison‐
tajarrun ollessa kytkettynä ja se
sammuu, kun seisontajarru vapaute‐
taan 3 243.
Lukkiutumaton jarrujärjestelmä (ABS)
u palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle. Järjes‐
telmä on toimintavalmis, kun u
sammuu.
Palaa ajon aikana, jos ABS-järjestel‐
mässä on vika. Jarrujärjestelmä toimii edelleen mutta ilman ABS-säätelyä.
Lukkiutumaton jarrujärjestelmä
3 243.
Vaihteensiirto b tai a palaa kuljettajan tietokes‐
kuksessa.Syttyy, kun vaihteensiirto on suositel‐ tavaa polttoaineen säästämiseksi.
ECO-taloudellisuustila 3 223.
Muuttuvan voiman ohjaus
§ palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Syttyy ajon aikana
Ohjaustehostinjärjestelmässä on
vika.
Saattaa syttyä yhdessä merkkivalon
C kanssa.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Kaistavahti
Q palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Palaa pysyvästi järjestelmän ollessa
poiskytkettynä.
