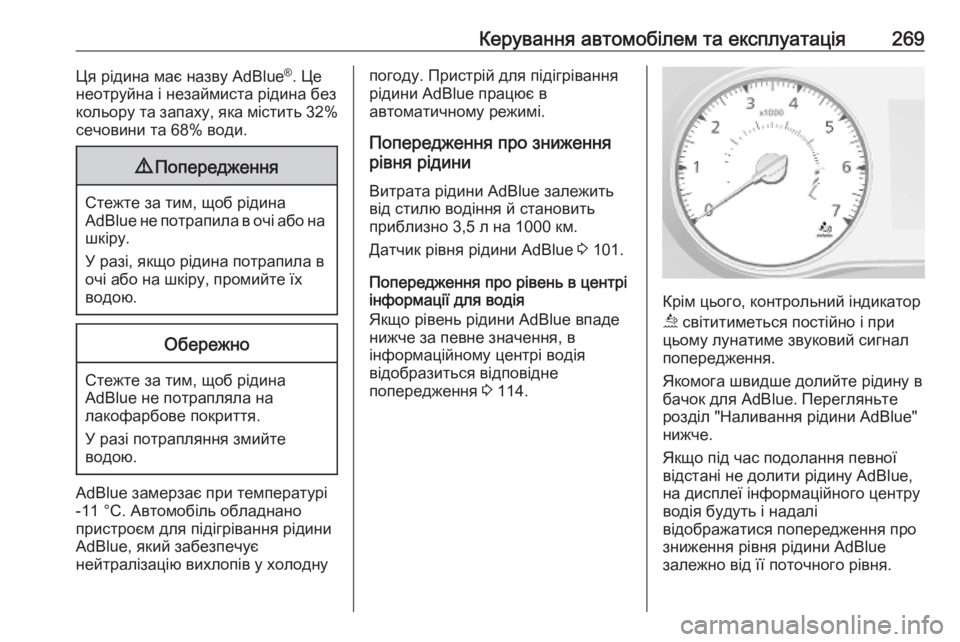

Керування автомобілем та експлуатація269Ця рідина має назву AdBlue®
. Це
неотруйна і незаймиста рідина без
кольору та запаху, яка містить 32% сечовини та 68% води.9 Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання рідини AdBlue працює в
автоматичному режимі.
Попередження про зниження
рівня рідини
Витрата рідини AdBlue залежить
від стилю водіння й становить
приблизно 3,5 л на 1000 км.
Датчик рівня рідини AdBlue 3 101.
Попередження про рівень в центрі
інформації для водія
Якщо рівень рідини AdBlue впаде
нижче за певне значення, в
інформаційному центрі водія
відобразиться відповідне
попередження 3 114.
Крім цього, контрольний індикатор
ú світитиметься постійно і при
цьому лунатиме звуковий сигнал
попередження.
Якомога швидше долийте рідину в
бачок для AdBlue. Перегляньте
розділ "Наливання рідини AdBlue"
нижче.
Якщо під час подолання певної
відстані не долити рідину AdBlue,
на дисплеї інформаційного центру
водія будуть і надалі
відображатися попередження про
зниження рівня рідини AdBlue
залежно від її поточного рівня.

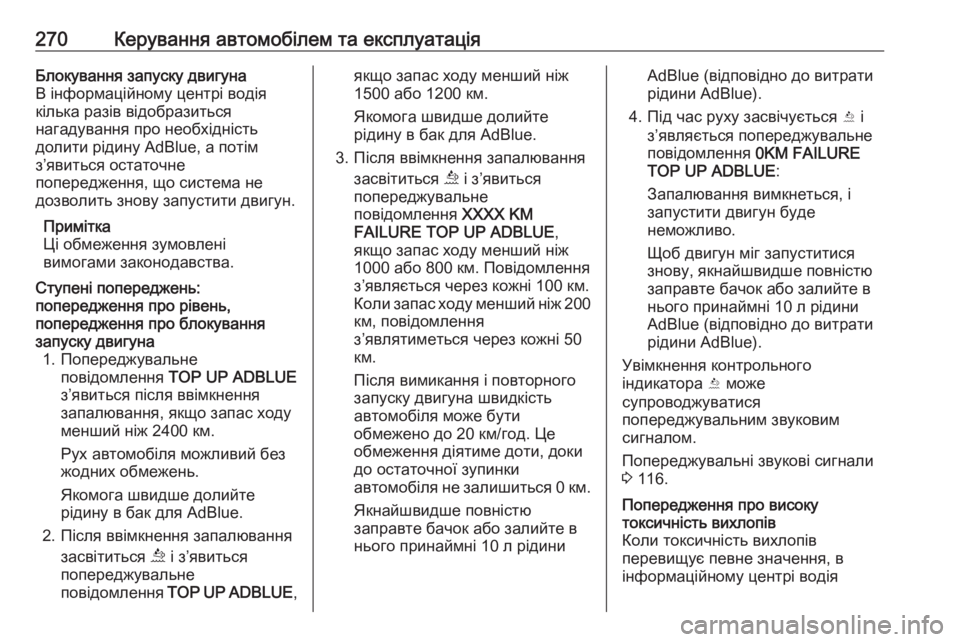

270Керування автомобілем та експлуатаціяБлокування запуску двигуна
В інформаційному центрі водія
кілька разів відобразиться
нагадування про необхідність
долити рідину AdBlue, а потім
з’явиться остаточне
попередження, що система не
дозволить знову запустити двигун.
Примітка
Ці обмеження зумовлені
вимогами законодавства.Ступені попереджень:
попередження про рівень,
попередження про блокування
запуску двигуна 1. Попереджувальне повідомлення TOP UP ADBLUE
з’явиться після ввімкнення
запалювання, якщо запас ходу
менший ніж 2400 км.
Рух автомобіля можливий без
жодних обмежень.
Якомога швидше долийте
рідину в бак для AdBlue.
2. Після ввімкнення запалювання засвітиться ú і з’явиться
попереджувальне
повідомлення TOP UP ADBLUE ,якщо запас ходу менший ніж
1500 або 1200 км.
Якомога швидше долийте
рідину в бак для AdBlue.
3. Після ввімкнення запалювання засвітиться ú і з’явиться
попереджувальне
повідомлення XXXX KM
FAILURE TOP UP ADBLUE ,
якщо запас ходу менший ніж 1000 або 800 км. Повідомлення
з’являється через кожні 100 км.
Коли запас ходу менший ніж 200 км, повідомлення
з’являтиметься через кожні 50
км.
Після вимикання і повторного
запуску двигуна швидкість
автомобіля може бути
обмежено до 20 км/год. Це
обмеження діятиме доти, доки
до остаточної зупинки
автомобіля не залишиться 0 км .
Якнайшвидше повністю
заправте бачок або залийте в
нього принаймні 10 л рідиниAdBlue (відповідно до витрати
рідини AdBlue).
4. Під час руху засвічується Y і
з’являється попереджувальне
повідомлення 0KM FAILURE
TOP UP ADBLUE :
Запалювання вимкнеться, і
запустити двигун буде
неможливо.
Щоб двигун міг запуститися
знову, якнайшвидше повністю
заправте бачок або залийте в
нього принаймні 10 л рідини
AdBlue (відповідно до витрати
рідини AdBlue).
Увімкнення контрольного
індикатора Y може
супроводжуватися
попереджувальним звуковим
сигналом.
Попереджувальні звукові сигнали 3 116.Попередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищує певне значення, в
інформаційному центрі водія

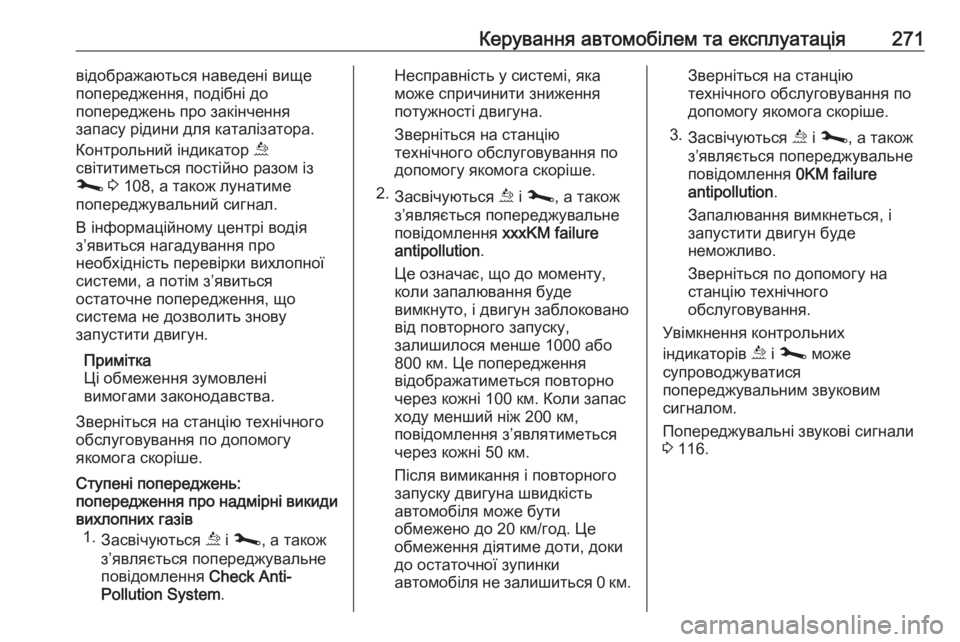

Керування автомобілем та експлуатація271відображаються наведені вище
попередження, подібні до
попереджень про закінчення
запасу рідини для каталізатора.
Контрольний індикатор ú
світитиметься постійно разом із
j 3 108, а також лунатиме
попереджувальний сигнал.
В інформаційному центрі водія
з’явиться нагадування про
необхідність перевірки вихлопної системи, а потім з’явиться
остаточне попередження, що
система не дозволить знову
запустити двигун.
Примітка
Ці обмеження зумовлені
вимогами законодавства.
Зверніться на станцію технічного
обслуговування по допомогу
якомога скоріше.Ступені попереджень:
попередження про надмірні викиди
вихлопних газів 1. Засвічуються ú і j , а також
з’являється попереджувальне
повідомлення Check Anti-
Pollution System .Несправність у системі, яка
може спричинити зниження
потужності двигуна.
Зверніться на станцію технічного обслуговування по
допомогу якомога скоріше.
2. Засвічуються ú і j , а також
з’являється попереджувальне
повідомлення xxxKM failure
antipollution .
Це означає, що до моменту,
коли запалювання буде
вимкнуто, і двигун заблоковано
від повторного запуску,
залишилося менше 1000 або
800 км. Це попередження
відображатиметься повторно
через кожні 100 км. Коли запас
ходу менший ніж 200 км,
повідомлення з’являтиметься
через кожні 50 км.
Після вимикання і повторного
запуску двигуна швидкість
автомобіля може бути
обмежено до 20 км/год. Це
обмеження діятиме доти, доки
до остаточної зупинки
автомобіля не залишиться 0 км .Зверніться на станцію
технічного обслуговування по
допомогу якомога скоріше.
3. Засвічуються ú і j , а також
з’являється попереджувальне
повідомлення 0KM failure
antipollution .
Запалювання вимкнеться, і
запустити двигун буде
неможливо.
Зверніться по допомогу на
станцію технічного
обслуговування.
Увімкнення контрольних
індикаторів ú і j може
супроводжуватися
попереджувальним звуковим
сигналом.
Попереджувальні звукові сигнали
3 116.

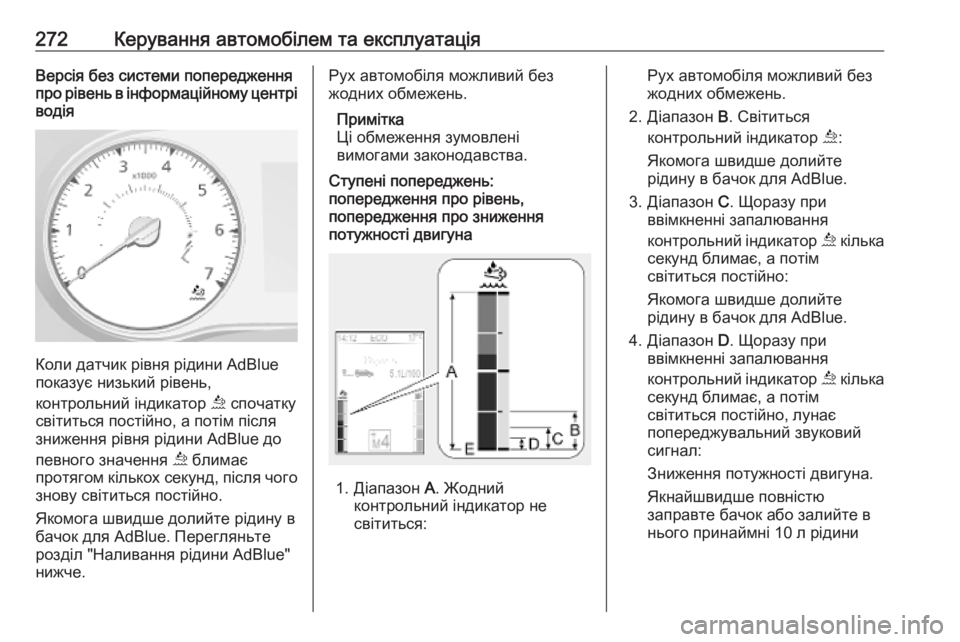

272Керування автомобілем та експлуатаціяВерсія без системи попередження
про рівень в інформаційному центрі водія
Коли датчик рівня рідини AdBlue
показує низький рівень,
контрольний індикатор ú спочатку
світиться постійно, а потім після
зниження рівня рідини AdBlue до
певного значення ú блимає
протягом кількох секунд, після чого знову світиться постійно.
Якомога швидше долийте рідину в бачок для AdBlue. Перегляньте
розділ "Наливання рідини AdBlue"
нижче.
Рух автомобіля можливий без
жодних обмежень.
Примітка
Ці обмеження зумовлені
вимогами законодавства.Ступені попереджень:
попередження про рівень,
попередження про зниження
потужності двигуна
1. Діапазон A. Жодний
контрольний індикатор не світиться:
Рух автомобіля можливий без
жодних обмежень.
2. Діапазон В. Світиться
контрольний індикатор ú:
Якомога швидше долийте
рідину в бачок для AdBlue.
3. Діапазон С. Щоразу при
ввімкненні запалювання
контрольний індикатор ú кілька
секунд блимає, а потім
світиться постійно:
Якомога швидше долийте
рідину в бачок для AdBlue.
4. Діапазон D. Щоразу при
ввімкненні запалювання
контрольний індикатор ú кілька
секунд блимає, а потім
світиться постійно, лунає
попереджувальний звуковий
сигнал:
Зниження потужності двигуна.
Якнайшвидше повністю
заправте бачок або залийте в
нього принаймні 10 л рідини

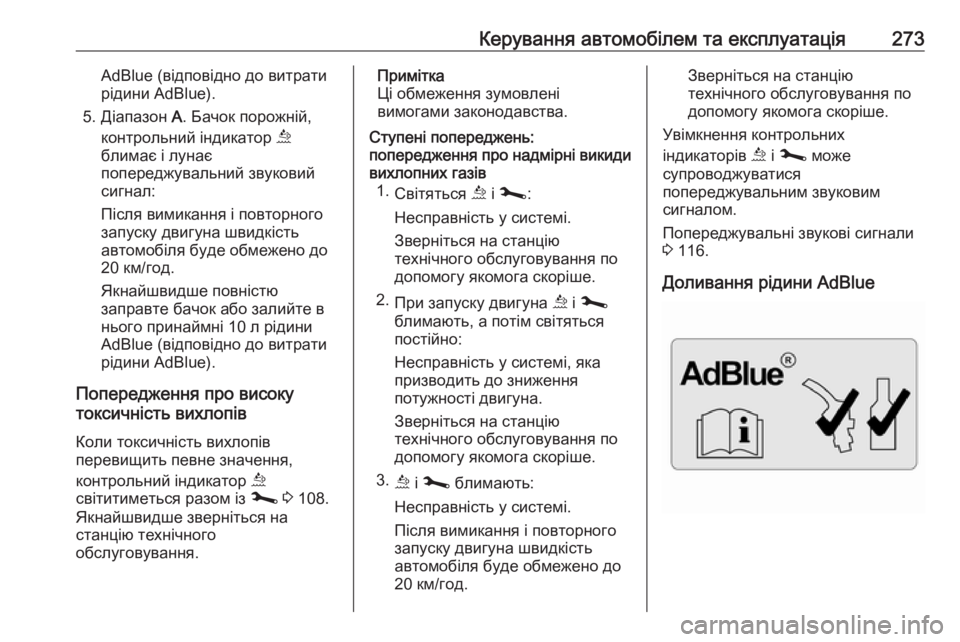

Керування автомобілем та експлуатація273AdBlue (відповідно до витрати
рідини AdBlue).
5. Діапазон A. Бачок порожній,
контрольний індикатор ú
блимає і лунає
попереджувальний звуковий
сигнал:
Після вимикання і повторного
запуску двигуна швидкість
автомобіля буде обмежено до
20 км/год.
Якнайшвидше повністю
заправте бачок або залийте в
нього принаймні 10 л рідини
AdBlue (відповідно до витрати
рідини AdBlue).
Попередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищить певне значення,
контрольний індикатор ú
світитиметься разом із j 3 108.
Якнайшвидше зверніться на
станцію технічного
обслуговування.Примітка
Ці обмеження зумовлені
вимогами законодавства.Ступені попереджень:
попередження про надмірні викиди вихлопних газів 1. Світяться ú і j :
Несправність у системі.
Зверніться на станцію
технічного обслуговування по
допомогу якомога скоріше.
2. При запуску двигуна ú і j
блимають, а потім світяться
постійно:
Несправність у системі, яка
призводить до зниження
потужності двигуна.
Зверніться на станціютехнічного обслуговування по
допомогу якомога скоріше.
3. ú і j блимають:
Несправність у системі.
Після вимикання і повторного
запуску двигуна швидкість
автомобіля буде обмежено до
20 км/год.Зверніться на станцію
технічного обслуговування по
допомогу якомога скоріше.
Увімкнення контрольних
індикаторів ú і j може
супроводжуватися
попереджувальним звуковим
сигналом.
Попереджувальні звукові сигнали
3 116.
Доливання рідини AdBlue

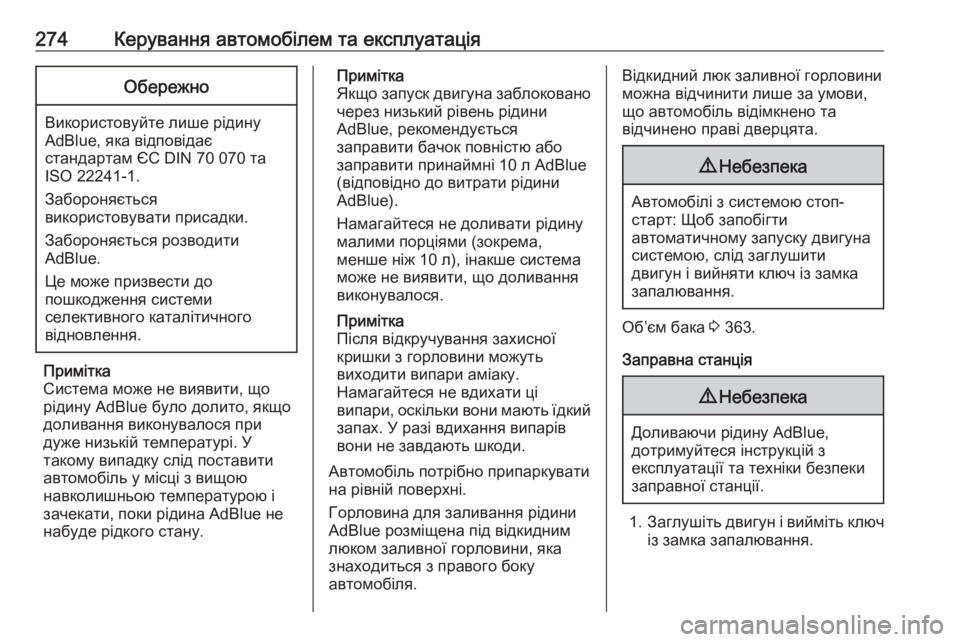

274Керування автомобілем та експлуатаціяОбережно
Використовуйте лише рідину
AdBlue, яка відповідає
стандартам ЄС DIN 70 070 та ISO 22241-1.
Забороняється
використовувати присадки.
Забороняється розводити
AdBlue.
Це може призвести до
пошкодження системи
селективного каталітичного
відновлення.
Примітка
Система може не виявити, що
рідину AdBlue було долито, якщо
доливання виконувалося при
дуже низькій температурі. У
такому випадку слід поставити
автомобіль у місці з вищою
навколишньою температурою і
зачекати, поки рідина AdBlue не
набуде рідкого стану.
Примітка
Якщо запуск двигуна заблоковано
через низький рівень рідини
AdBlue, рекомендується
заправити бачок повністю або
заправити принаймні 10 л AdBlue (відповідно до витрати рідини
AdBlue).
Намагайтеся не доливати рідину
малими порціями (зокрема,
менше ніж 10 л), інакше система
може не виявити, що доливання виконувалося.
Примітка
Після відкручування захисної
кришки з горловини можуть
виходити випари аміаку.
Намагайтеся не вдихати ці
випари, оскільки вони мають їдкий запах. У разі вдихання випарів
вони не завдають шкоди.
Автомобіль потрібно припаркувати
на рівній поверхні.
Горловина для заливання рідини
AdBlue розміщена під відкидним
люком заливної горловини, яка
знаходиться з правого боку
автомобіля.Відкидний люк заливної горловини
можна відчинити лише за умови,
що автомобіль відімкнено та
відчинено праві дверцята.9 Небезпека
Автомобілі з системою стоп-
старт: Щоб запобігти
автоматичному запуску двигуна
системою, слід заглушити
двигун і вийняти ключ із замка
запалювання.
Об’єм бака 3 363.
Заправна станція
9 Небезпека
Доливаючи рідину AdBlue,
дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправної станції.
1. Заглушіть двигун і вийміть ключ
із замка запалювання.

Керування автомобілем та експлуатація2752. Відкрийте праву половинудверцят і потягніть відкидний
люк заливної горловини, щоб
його відкрити.
3. Зніміть синій захисний ковпачок
із заливної горловини,
відкрутивши його проти
годинникової стрілки.
4. Повністю вставте пістолет бензоколонки в заливну
горловину та ввімкніть його.
5. Заправивши паливний бак, встановіть захисний ковпачок
на місце та закрутіть його за
годинниковою стрілкою до
фіксації.
6. Закрийте відкидний люк заливної горловини та зачиніть
праві дверцята.
Каністра з рідиною AdBlue Примітка
Щоб запобігти переливанню
рідини AdBlue, користуйтеся лише
спеціальними каністрами з
AdBlue, призначеними для
доливання. Крім цього, випари з
бачка збираються в каністрі й не
виходять назовні.
Примітка
Оскільки AdBlue має обмежений
термін придатності для
використання, перевіряйте дату
закінчення терміну придатності
перед доливанням рідини в бачок.
1. Заглушіть двигун і вийміть ключ
із замка запалювання.2. Відкрийте праву половину дверцят і потягніть відкидний
люк заливної горловини, щоб
його відкрити.
3. Зніміть синій захисний ковпачок
із заливної горловини,
відкрутивши його проти
годинникової стрілки.
4. Відкрийте каністру з рідиною AdBlue.
5. Вставте один кінець шланга в каністру, а другий кінець
прикрутіть до заливної
горловини.

276Керування автомобілем та експлуатація6. Підніміть каністру ідочекайтеся, поки вона
спорожніє або поки рідина не
перестане виливатися з
каністри. Ця процедура може
потребувати до п’яти хвилин.
7. Поставте каністру на землю, щоб спорожнити шланг.
Зачекайте 15 секунд.
8. Відкрутіть шланг від заливної горловини.
9. Встановіть захисний ковпачок на горловину і закрутіть його за
годинниковою стрілкою до
кінця.
10. Закрийте відкидний люк заливної горловини та зачинітьправі дверцята.
Примітка
Каністра з-під рідини AdBlue
підлягає утилізації відповідно до
екологічних норм. Шланг можна
використовувати повторно, якщо
промити його чистою водою до
висихання залишків рідини AdBlue
в ньому.Примітка
Щоб система змогла виявити
доливання рідини AdBlue, двигун
має попрацювати на холостому
ходу протягом принаймні
десяти секунд.
Якщо не виконати цю процедуру, система виявить доливання
рідини AdBlue лише через
20 хвилин руху.
Якщо доливання рідини AdBlue
буде успішно виявлено, зникнуть
попередження про її низький
рівень.
Якщо доливання рідини AdBlue не
було виявлено, після того як
двигун попрацював протягом
певного часу, зверніться по
допомогу на станцію технічного обслуговування.
Відкидний люк заливної горловини
Дозволяється використовувати
лише оригінальні відкидні люки
заливної горловини. Заливна
горловина бачка для Adblue має
спеціальну кришку.Несправність
Якщо система виявить
несправність у роботі, контрольний
індикатор ú світитиметься разом із
j , а також лунатиме звуковий
сигнал попередження. Негайно
зверніться по допомогу на станцію
технічного обслуговування.
У деяких модифікаціях може також
відображатися відповідне
повідомлення в інформаційному
центрі водія 3 114.

Керування автомобілем та експлуатація277Механічна трансмісія
Щоб увімкнути задню передачу,
доки автомобіль стоїть на місці,
натисніть педаль зчеплення,
потягніть за кільце на важелі
селектора та ввімкніть передачу.
Якщо передача не вмикається,
установіть важіль у нейтральне
положення, відпустіть педаль
зчеплення, натисніть її знову, а
потім повторіть вибір передачі.
Не дозволяйте зчепленню
прокручуватися без потреби.
Під час роботи повністю натисніть
педаль зчеплення. Не
використовуйте педаль як
підставку для ніг.Обережно
Не рекомендується керувати
автомобілем, одночасно
утримуючи руку на важелі
селектора.
Перемикання передач 3 109.
Система стоп-старт 3 261.
Автоматизована
механічна трансмісія
Автоматизована МКПП дозволяє
здійснювати механічне (ручний
режим) або автоматичне
(автоматичний режим)
перемикання передач за
допомогою автоматичного
керування зчепленням.
Дисплей трансмісії
Показує режим і поточну передачу.

278Керування автомобілем та експлуатаціяЗапуск двигунаЗаводячи двигун, натисніть педаль
гальм. Якщо педаль гальм не
натиснуто, на дисплеї трансмісії
засвітиться T, і двигун не можна
буде запустити.
Після натиснення педалі гальм
трансмісія автоматично
перемикається в положення N
(нейтральна передача). На дисплеї трансмісії з’явиться літера "N",
після чого двигун можна буде
запустити. Цьому може передувати
невелика затримка.
Важіль селектораПереміщуйте важіль селектора у
відповідне положення до упору. У
разі вимкнення він автоматично
повертається в центральне
положення.N:нейтральне положенняD/M:перехід між режимом
автоматичної та механічної
трансмісії
У автоматичному режимі на
дисплеї трансмісії
відображається "D".R:задня передача
Вмикайте лише, коли
автомобіль стоїть на місці.
При ввімкненій передачі
заднього ходу дисплей
трансмісії показує "R".+:перемикання на вищу
передачу.–:перемикання на нижчу
передачу.
Запуск
При запуску двигуна трансмісія знаходиться в автоматичному
режимі. Натисніть педаль гальм і
перемкніть важіль селектора в
положення +, щоб увімкнути
першу передачу.
При виборі положення R
вмикається задня передача. Автомобіль розпочне рух після
відпускання педалі гальм. Щоб
швидко зрушити з місця, відпустіть
педаль гальм і розженіться одразу
після ввімкнення передачі.
В автоматичному режимі КПП
переключає передачі в
автоматичному режимі, в
залежності від дорожніх умов.
Щоб перейти на ручний режим,
перемістіть важіль селектора в
положення D/M. На дисплеї
трансмісії буде показана поточна передача.
Щоб увімкнути першу передачу,
натисніть педаль гальм і
перемкніть важіль селектора в бік
+ або -. Вмикайте вищу або нижню
передачу, пересуваючи важіль
селектора в бік + чи -. Передачі
можна пропускати, швидко пересуваючи важіль селектора між
проміжними положеннями з
короткими інтервалами.
