Догляд за автомобілем319Заміна лампи
Простежте, щоб запалювання було повністю вимкненим (автомобіль
не повинен перебувати в режимі
"Автостоп" 3 261), а потім вимкніть
відповідний перемикач або
зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Для заміни ламп додаткових
ліхтарів на кузові слід звертатися
на СТО.
Перевірка ламп Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.
Виконання робіт 3 310.Фари
Фари мають окремі електричні
ланцюги для дальнього 1 та
ближнього світла 2.
Дальнє світло
1. Зніміть захисну кришку,
потягнувши за язичок.

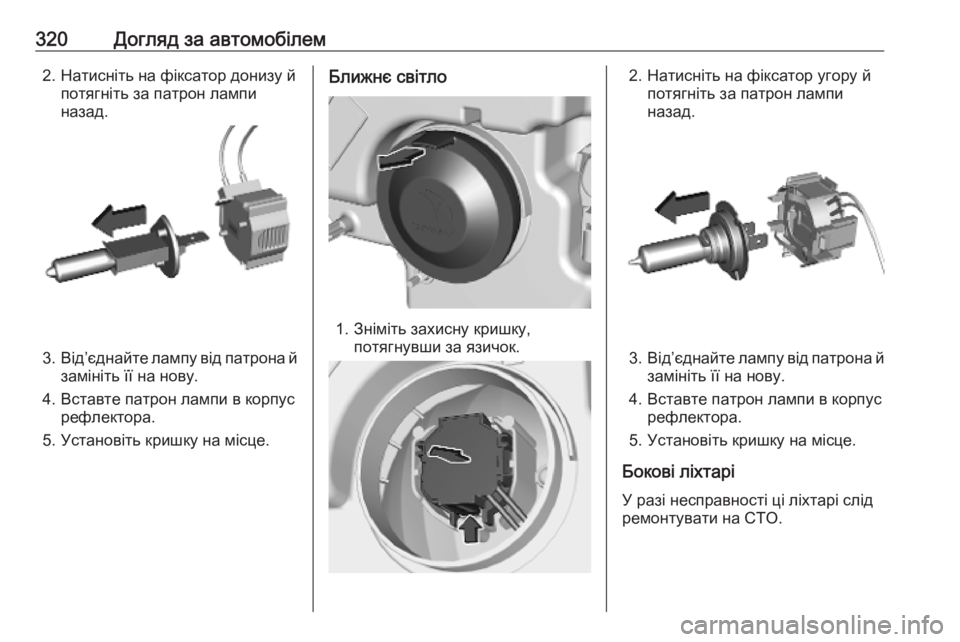

320Догляд за автомобілем2. Натисніть на фіксатор донизу йпотягніть за патрон лампи
назад.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи в корпус рефлектора.
5. Установіть кришку на місце.
Ближнє світло
1. Зніміть захисну кришку, потягнувши за язичок.
2. Натисніть на фіксатор угору й потягніть за патрон лампи
назад.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи в корпус рефлектора.
5. Установіть кришку на місце.
Бокові ліхтарі У разі несправності ці ліхтарі слідремонтувати на СТО.

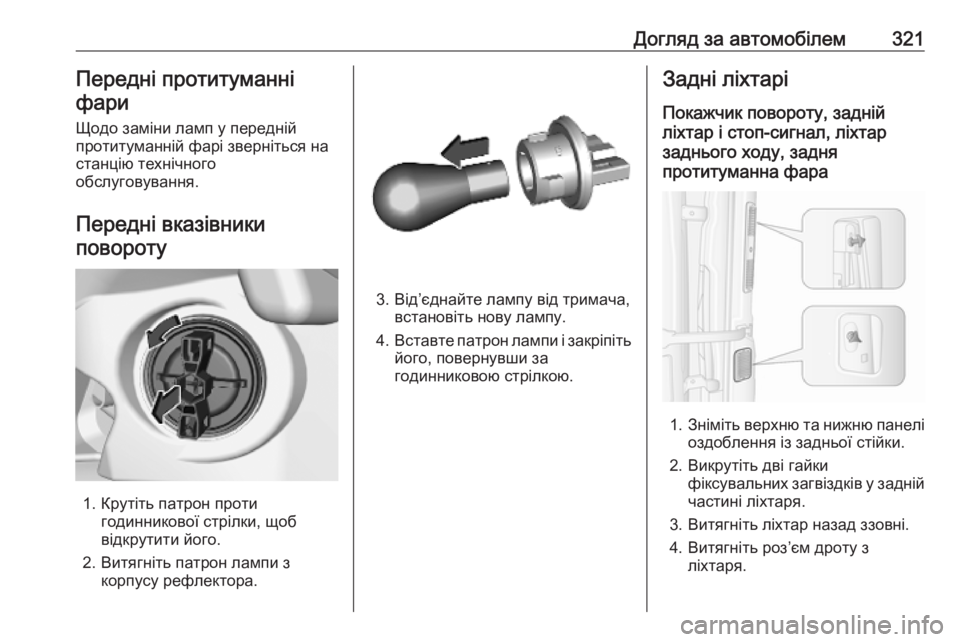

Догляд за автомобілем321Передні протитуманніфари
Щодо заміни ламп у передній
протитуманній фарі зверніться на
станцію технічного
обслуговування.
Передні вказівники повороту
1. Крутіть патрон проти годинникової стрілки, щоб
відкрутити його.
2. Витягніть патрон лампи з корпусу рефлектора.
3. Від’єднайте лампу від тримача,встановіть нову лампу.
4. Вставте патрон лампи і закріпіть
його, повернувши за
годинниковою стрілкою.
Задні ліхтарі
Покажчик повороту, задній
ліхтар і стоп-сигнал, ліхтар
заднього ходу, задня
протитуманна фара
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксувальних загвіздків у задній
частині ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть роз’єм дроту з ліхтаря.

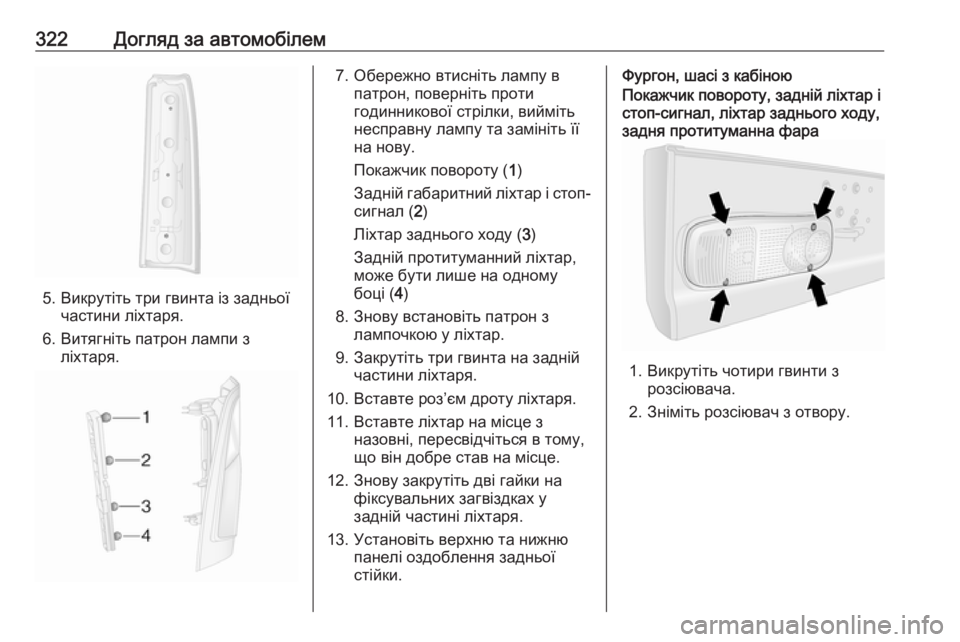

322Догляд за автомобілем
5. Викрутіть три гвинта із задньоїчастини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.
7. Обережно втисніть лампу в патрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.
Покажчик повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному
боці ( 4)
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.
10. Вставте роз’єм дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксувальних загвіздках у
задній частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.Фургон, шасі з кабіноюПокажчик повороту, задній ліхтар і
стоп-сигнал, ліхтар заднього ходу,
задня протитуманна фара
1. Викрутіть чотири гвинти з розсіювача.
2. Зніміть розсіювач з отвору.

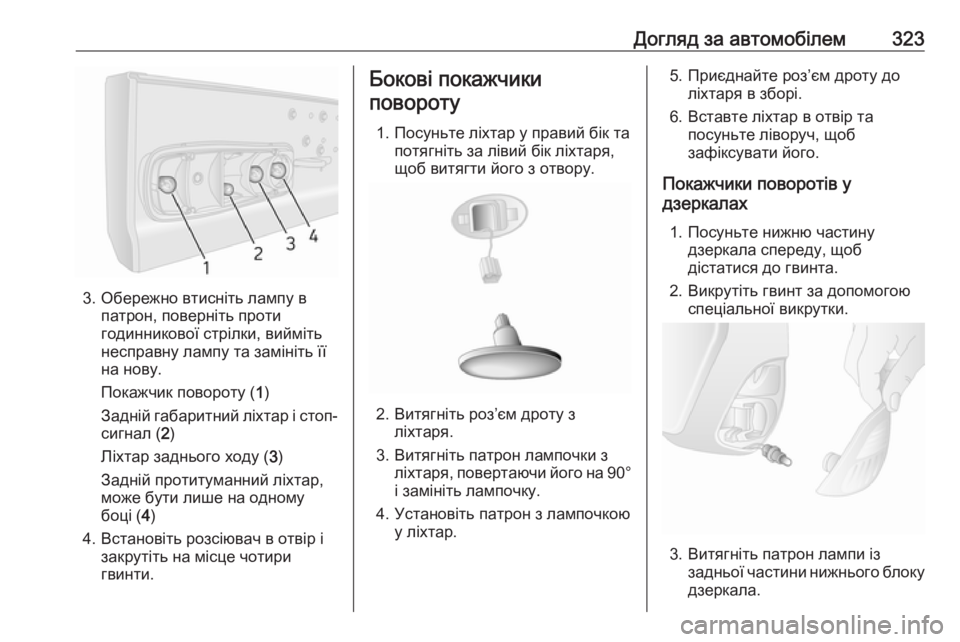

Догляд за автомобілем323
3. Обережно втисніть лампу впатрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.
Покажчик повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному
боці ( 4)
4. Встановіть розсіювач в отвір і закрутіть на місце чотири
гвинти.
Бокові покажчики
повороту
1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.
2. Витягніть роз’єм дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.
5. Приєднайте роз’єм дроту до ліхтаря в зборі.
6. Вставте ліхтар в отвір та посуньте ліворуч, щоб
зафіксувати його.
Покажчики поворотів у
дзеркалах
1. Посуньте нижню частину дзеркала спереду, щоб
дістатися до гвинта.
2. Викрутіть гвинт за допомогою спеціальної викрутки.
3. Витягніть патрон лампи іззадньої частини нижнього блоку
дзеркала.

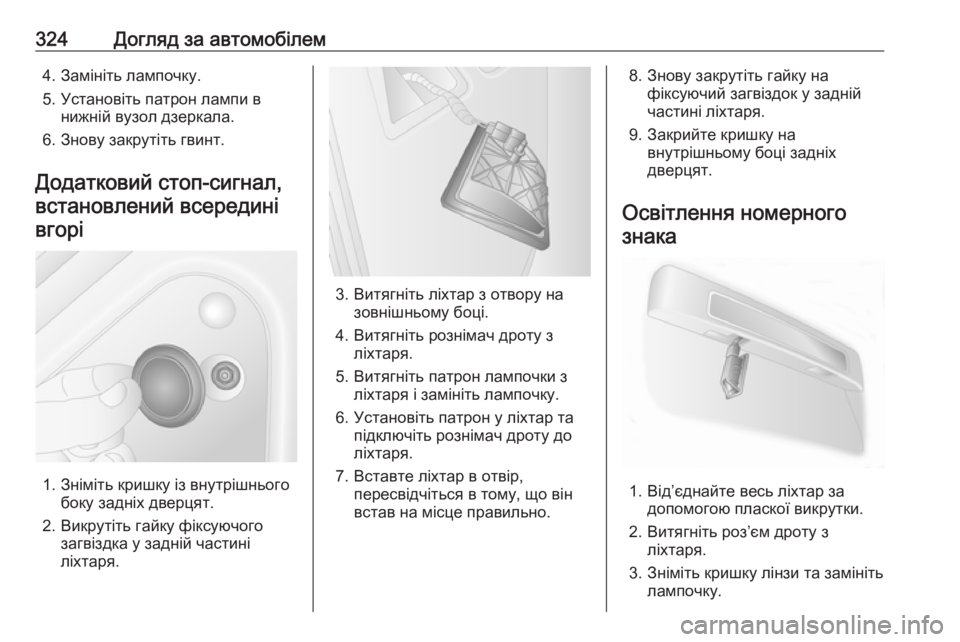

324Догляд за автомобілем4. Замініть лампочку.
5. Установіть патрон лампи в нижній вузол дзеркала.
6. Знову закрутіть гвинт.
Додатковий стоп-сигнал, встановлений всередині вгорі
1. Зніміть кришку із внутрішнього боку задніх дверцят.
2. Викрутіть гайку фіксуючого загвіздка у задній частині
ліхтаря.
3. Витягніть ліхтар з отвору на зовнішньому боці.
4. Витягніть рознімач дроту з ліхтаря.
5. Витягніть патрон лампочки з ліхтаря і замініть лампочку.
6. Установіть патрон у ліхтар та підключіть рознімач дроту до
ліхтаря.
7. Вставте ліхтар в отвір, пересвідчіться в тому, що він
встав на місце правильно.
8. Знову закрутіть гайку на фіксуючий загвіздок у задній
частині ліхтаря.
9. Закрийте кришку на внутрішньому боці задніх
дверцят.
Освітлення номерного знака
1. Від’єднайте весь ліхтар за допомогою пласкої викрутки.
2. Витягніть роз’єм дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.

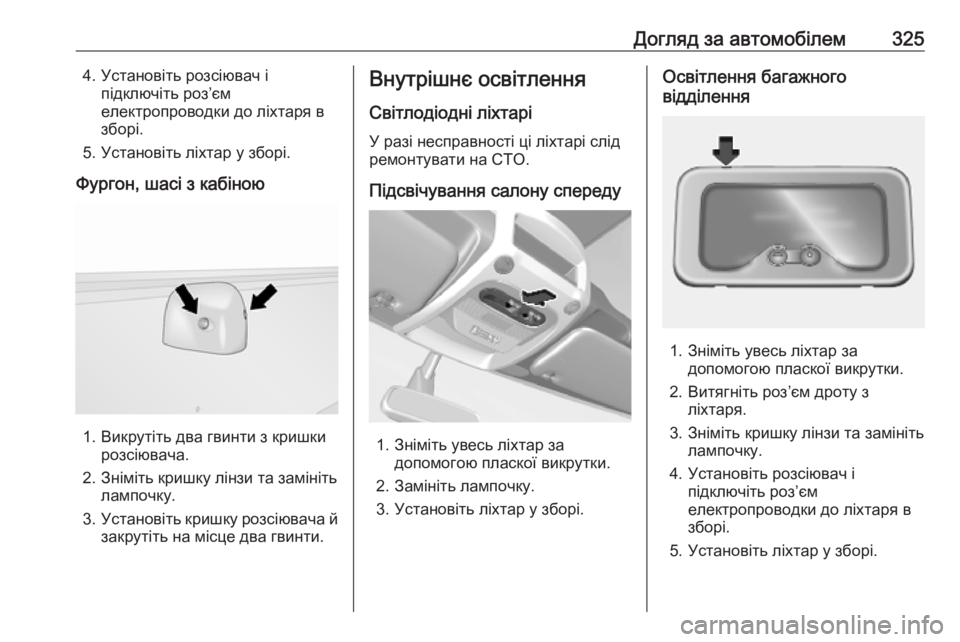

Догляд за автомобілем3254. Установіть розсіювач іпідключіть роз’єм
електропроводки до ліхтаря в
зборі.
5. Установіть ліхтар у зборі.
Фургон, шасі з кабіною
1. Викрутіть два гвинти з кришки розсіювача.
2. Зніміть кришку лінзи та замініть лампочку.
3. Установіть кришку розсіювача й
закрутіть на місце два гвинти.
Внутрішнє освітлення
Світлодіодні ліхтарі
У разі несправності ці ліхтарі слід
ремонтувати на СТО.
Підсвічування салону спереду
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Замініть лампочку.
3. Установіть ліхтар у зборі.
Освітлення багажного
відділення
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Витягніть роз’єм дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.
4. Установіть розсіювач і підключіть роз’єм
електропроводки до ліхтаря в
зборі.
5. Установіть ліхтар у зборі.

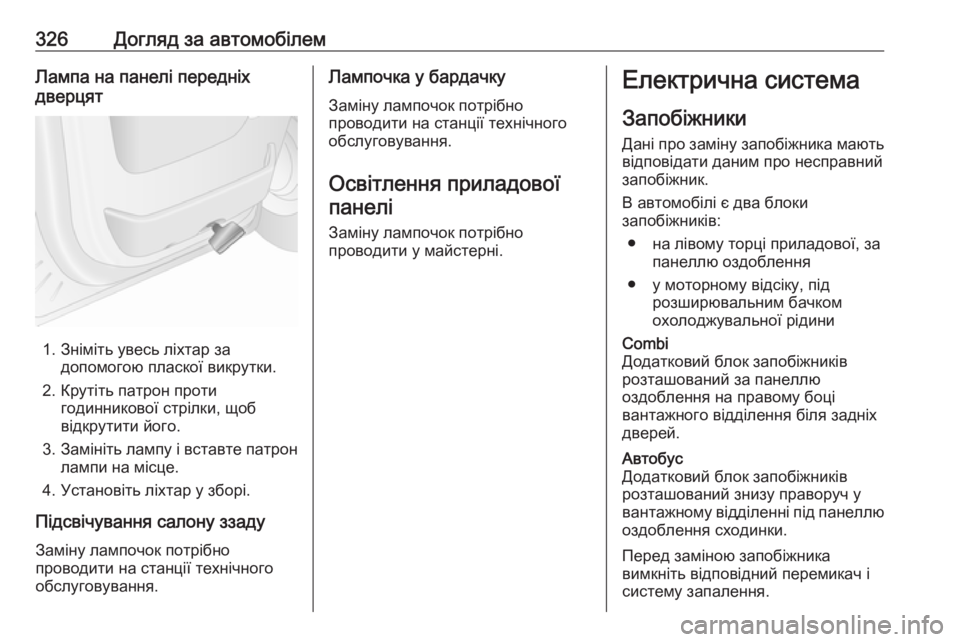

326Догляд за автомобілемЛампа на панелі передніх
дверцят
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Крутіть патрон проти годинникової стрілки, щоб
відкрутити його.
3. Замініть лампу і вставте патрон
лампи на місце.
4. Установіть ліхтар у зборі.
Підсвічування салону ззаду Заміну лампочок потрібно
проводити на станції технічного обслуговування.
Лампочка у бардачку
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
В автомобілі є два блоки
запобіжників:
● на лівому торці приладової, за панеллю оздоблення
● у моторному відсіку, під розширювальним бачком
охолоджувальної рідиниCombi
Додатковий блок запобіжників
розташований за панеллю
оздоблення на правому боці
вантажного відділення біля задніх
дверей.Автобус
Додатковий блок запобіжників
розташований знизу праворуч у
вантажному відділенні під панеллю
оздоблення сходинки.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.

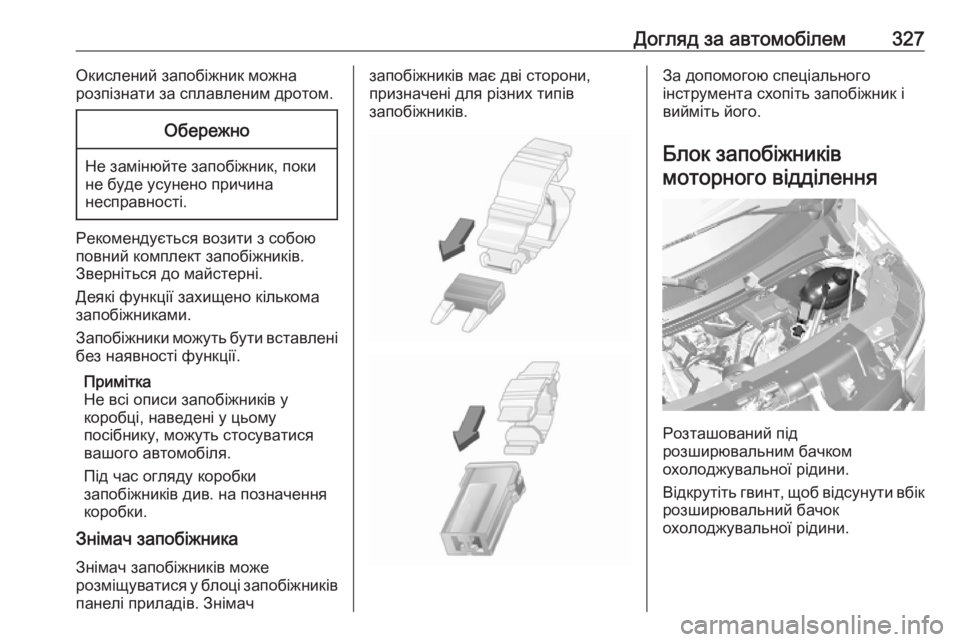

Догляд за автомобілем327Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Рекомендується возити з собою
повний комплект запобіжників.
Зверніться до майстерні.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.
Знімач запобіжника
Знімач запобіжників може
розміщуватися у блоці запобіжників панелі приладів. Знімач
запобіжників має дві сторони,
призначені для різних типів
запобіжників.За допомогою спеціального
інструмента схопіть запобіжник і
вийміть його.
Блок запобіжників
моторного відділення
Розташований під
розширювальним бачком
охолоджувальної рідини.
Відкрутіть гвинт, щоб відсунути вбік розширювальний бачок
охолоджувальної рідини.

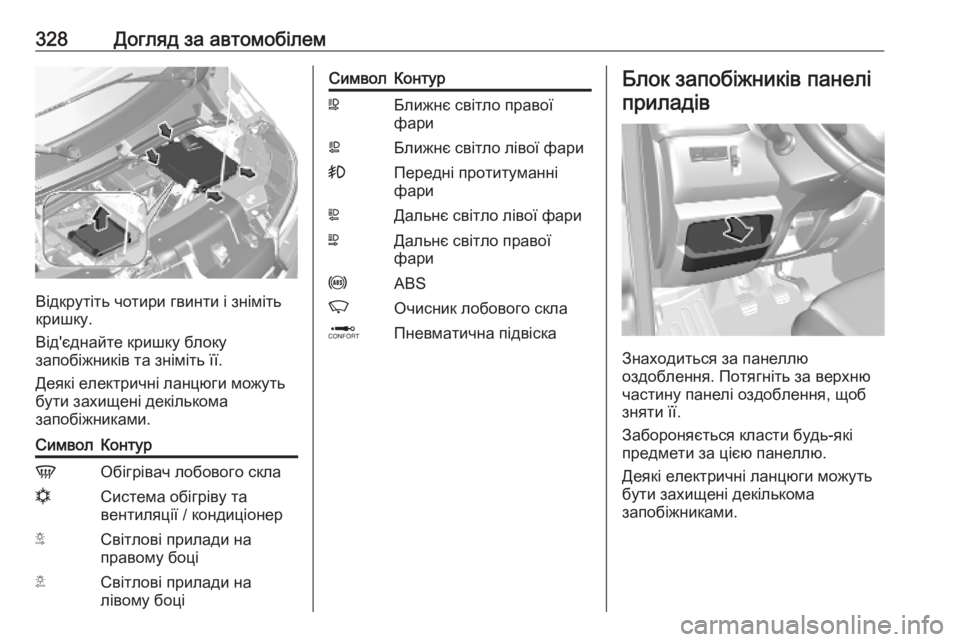

328Догляд за автомобілем
Відкрутіть чотири гвинти і зніміть
кришку.
Від'єднайте кришку блоку
запобіжників та зніміть її.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
СимволКонтурVОбігрівач лобового склаnСистема обігріву та
вентиляції / кондиціонерSСвітлові прилади на
правому боціTСвітлові прилади на
лівому боціСимволКонтурWБлижнє світло правої
фариaБлижнє світло лівої фари>Передні протитуманні
фариLДальнє світло лівої фариNДальнє світло правої
фариuABSKОчисник лобового склаQПневматична підвіскаБлок запобіжників панелі
приладів
Знаходиться за панеллю
оздоблення. Потягніть за верхню
частину панелі оздоблення, щоб
зняти її.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
