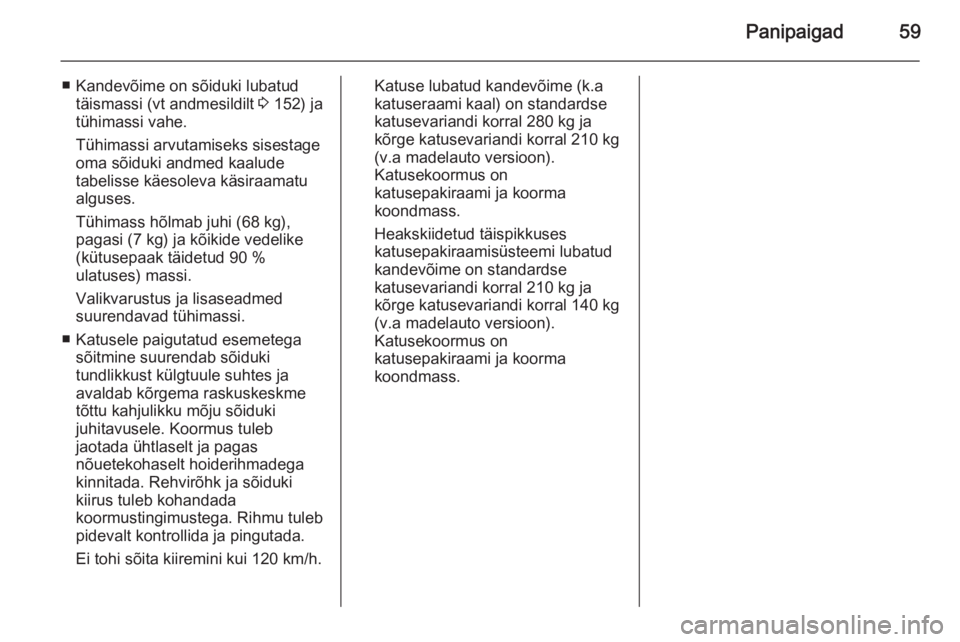

Panipaigad59
■ Kandevõime on sõiduki lubatudtäismassi (vt andmesildilt 3 152) ja
tühimassi vahe.
Tühimassi arvutamiseks sisestage
oma sõiduki andmed kaalude
tabelisse käesoleva käsiraamatu
alguses.
Tühimass hõlmab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(kütusepaak täidetud 90 %
ulatuses) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
■ Katusele paigutatud esemetega sõitmine suurendab sõiduki
tundlikkust külgtuule suhtes ja
avaldab kõrgema raskuskeskme
tõttu kahjulikku mõju sõiduki
juhitavusele. Koormus tuleb
jaotada ühtlaselt ja pagas
nõuetekohaselt hoiderihmadega
kinnitada. Rehvirõhk ja sõiduki
kiirus tuleb kohandada
koormustingimustega. Rihmu tuleb
pidevalt kontrollida ja pingutada.
Ei tohi sõita kiiremini kui 120 km/h.Katuse lubatud kandevõime (k.a
katuseraami kaal) on standardse
katusevariandi korral 280 kg ja
kõrge katusevariandi korral 210 kg (v.a madelauto versioon).
Katusekoormus on
katusepakiraami ja koorma
koondmass.
Heakskiidetud täispikkuses
katusepakiraamisüsteemi lubatud
kandevõime on standardse
katusevariandi korral 210 kg ja
kõrge katusevariandi korral 140 kg
(v.a madelauto versioon).
Katusekoormus on
katusepakiraami ja koorma
koondmass.

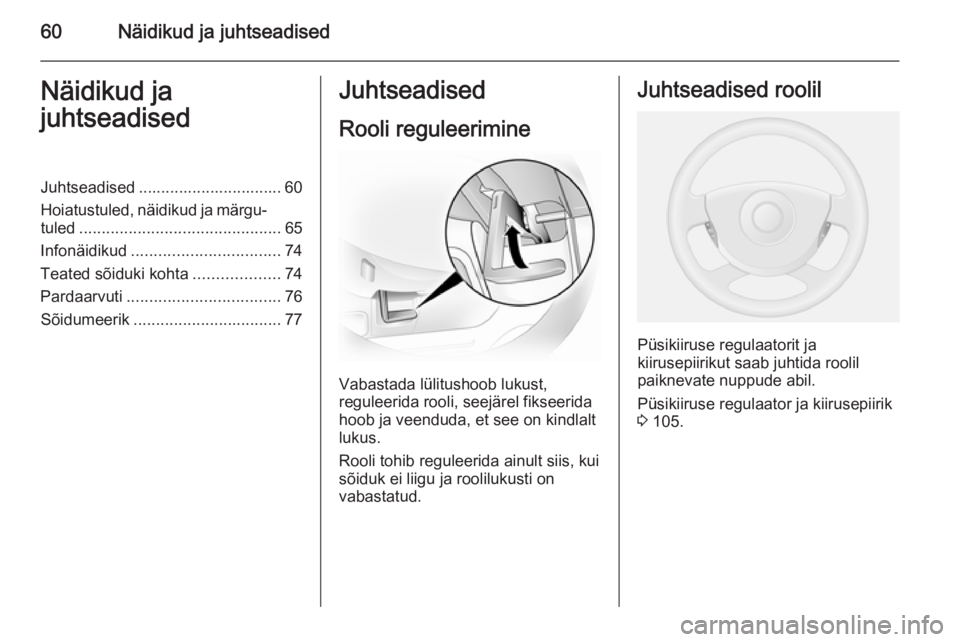

60Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 60
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 65
Infonäidikud ................................. 74
Teated sõiduki kohta ...................74
Pardaarvuti .................................. 76
Sõidumeerik ................................. 77Juhtseadised
Rooli reguleerimine
Vabastada lülitushoob lukust,
reguleerida rooli, seejärel fikseerida
hoob ja veenduda, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Püsikiiruse regulaatorit ja
kiirusepiirikut saab juhtida roolil
paiknevate nuppude abil.
Püsikiiruse regulaator ja kiirusepiirik
3 105.

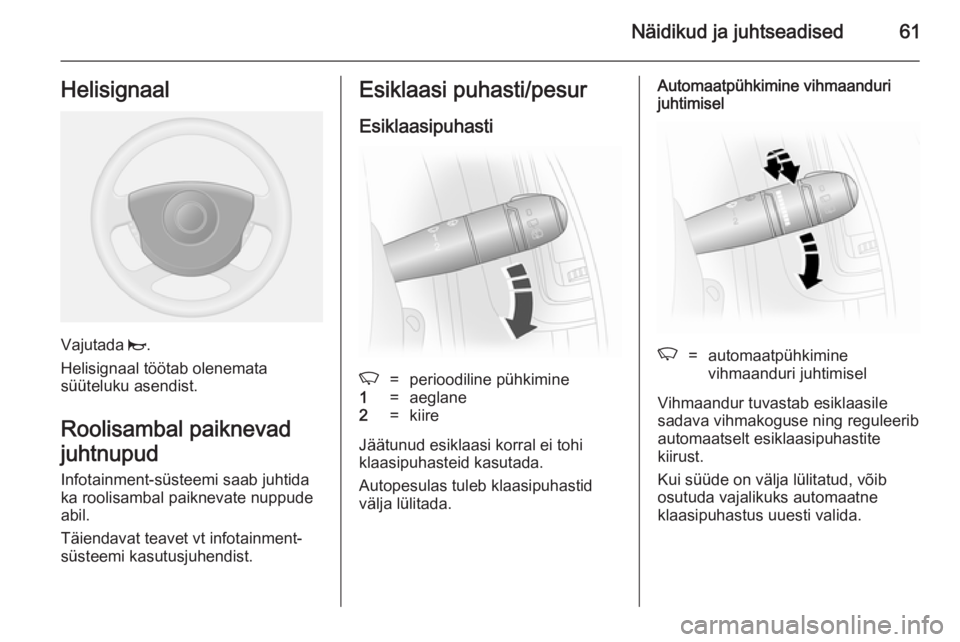

Näidikud ja juhtseadised61Helisignaal
Vajutada j.
Helisignaal töötab olenemata
süüteluku asendist.
Roolisambal paiknevad
juhtnupud
Infotainment-süsteemi saab juhtida ka roolisambal paiknevate nuppudeabil.
Täiendavat teavet vt infotainment-
süsteemi kasutusjuhendist.
Esiklaasi puhasti/pesur
EsiklaasipuhastiK=perioodiline pühkimine1=aeglane2=kiire
Jäätunud esiklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Automaatpühkimine vihmaanduri
juhtimiselK=automaatpühkimine
vihmaanduri juhtimisel
Vihmaandur tuvastab esiklaasile
sadava vihmakoguse ning reguleerib
automaatselt esiklaasipuhastite
kiirust.
Kui süüde on välja lülitatud, võib
osutuda vajalikuks automaatne
klaasipuhastus uuesti valida.

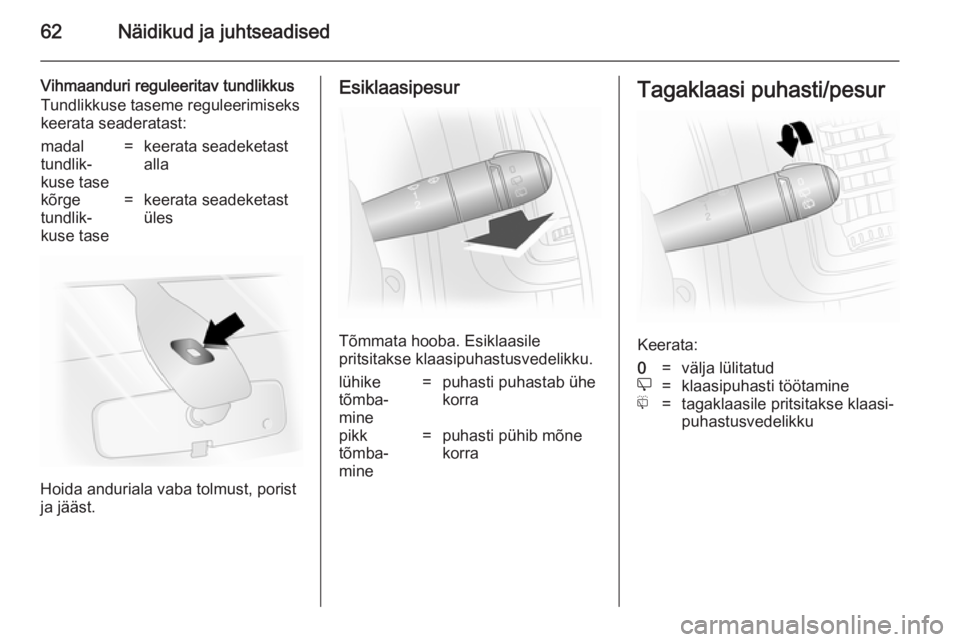

62Näidikud ja juhtseadised
Vihmaanduri reguleeritav tundlikkus
Tundlikkuse taseme reguleerimiseks
keerata seaderatast:madal
tundlik‐
kuse tase=keerata seadeketast
allakõrge
tundlik‐
kuse tase=keerata seadeketast
üles
Hoida anduriala vaba tolmust, porist
ja jääst.
Esiklaasipesur
Tõmmata hooba. Esiklaasile
pritsitakse klaasipuhastusvedelikku.
lühike
tõmba‐
mine=puhasti puhastab ühe
korrapikk
tõmba‐
mine=puhasti pühib mõne
korraTagaklaasi puhasti/pesur
Keerata:
0=välja lülitatude=klaasipuhasti töötaminef=tagaklaasile pritsitakse klaasi‐
puhastusvedelikku

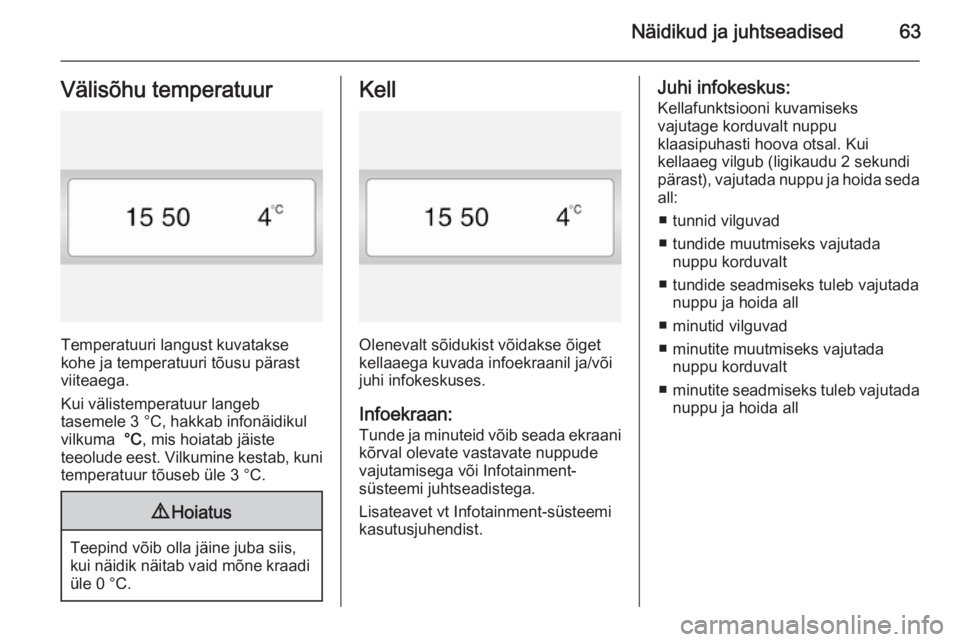

Näidikud ja juhtseadised63Välisõhu temperatuur
Temperatuuri langust kuvatakse
kohe ja temperatuuri tõusu pärast
viiteaega.
Kui välistemperatuur langeb
tasemele 3 °C, hakkab infonäidikul
vilkuma °C, mis hoiatab jäiste
teeolude eest. Vilkumine kestab, kuni temperatuur tõuseb üle 3 °C.
9 Hoiatus
Teepind võib olla jäine juba siis,
kui näidik näitab vaid mõne kraadi üle 0 °C.
Kell
Olenevalt sõidukist võidakse õiget
kellaaega kuvada infoekraanil ja/või
juhi infokeskuses.
Infoekraan: Tunde ja minuteid võib seada ekraani
kõrval olevate vastavate nuppude
vajutamisega või Infotainment-
süsteemi juhtseadistega.
Lisateavet vt Infotainment-süsteemi
kasutusjuhendist.
Juhi infokeskus:
Kellafunktsiooni kuvamiseks
vajutage korduvalt nuppu
klaasipuhasti hoova otsal. Kui
kellaaeg vilgub (ligikaudu 2 sekundi
pärast), vajutada nuppu ja hoida seda all:
■ tunnid vilguvad
■ tundide muutmiseks vajutada nuppu korduvalt
■ tundide seadmiseks tuleb vajutada nuppu ja hoida all
■ minutid vilguvad
■ minutite muutmiseks vajutada nuppu korduvalt
■ minutite seadmiseks tuleb vajutada
nuppu ja hoida all

64Näidikud ja juhtseadisedPistikupesad
12 V pistikupesad asuvad
armatuurlaual ja sõiduki tagaosas.
Elektriliste lisaseadmete ühendamine mittetöötava mootori korral tühjendabsõiduki aku. Ei tohi ületada
maksimaalset võimsustarvet 120 W.
Ei tohi ühendada mitte mingisuguseid
vooluandvaid seadmeid (nt elektrilisi
laadimisseadmeid või akusid).
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ei tohi ühendada mitte mingisuguseid vooluandvaid seadmeid (nt elektrilisi
laadimisseadmeid või akusid).Ettevaatust
Mitte vigastada pistikupesa
ebasobivate pistikute
kasutamisega.
Sigaretisüütel
Sigaretisüütel asub armatuurlaual.
Vajutada sigaretisüütel alla. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
Tuhatoosid
Ettevaatust
Kasutada ainult tuha jaoks ja mittekergesti süttiva prügi jaoks.

Näidikud ja juhtseadised65
Äravõetav tuhatoos
Tuhatoos, mida saab sõidukis ümber
paigutada. Kasutamiseks avada
kaas.
Hoiatustuled, näidikud
ja märgutuled
Spidomeeter
Näitab sõiduki kiirust.
Suurimat kiirust saab piirata
püsikiiruse regulaatoriga. Selle
nähtavaks märguandeks on
hoiatussilt armatuurlaual.
Kui sõiduk lühiajaliselt ületab
kehtestatud piirkiirust, kõlab
10 sekundi jooksul hoiatussignaal.
Märkus
Teatud tingimustel (nt järsul kallakul)
võib sõiduki kiirus ületada
kehtestatud piirkiirust.
Läbisõidumõõdik
Näitab läbisõitu.
Päevasõidumõõdik
Päevasõidumõõdikut kuvatakse
läbisõidumõõdiku all ja see näitab läbisõitu pärast viimast nullimist.
Nullimiseks tuleb vajutada ja hoida
mõne sekundi jooksul all
klaasipuhasti hoova otsal olevat

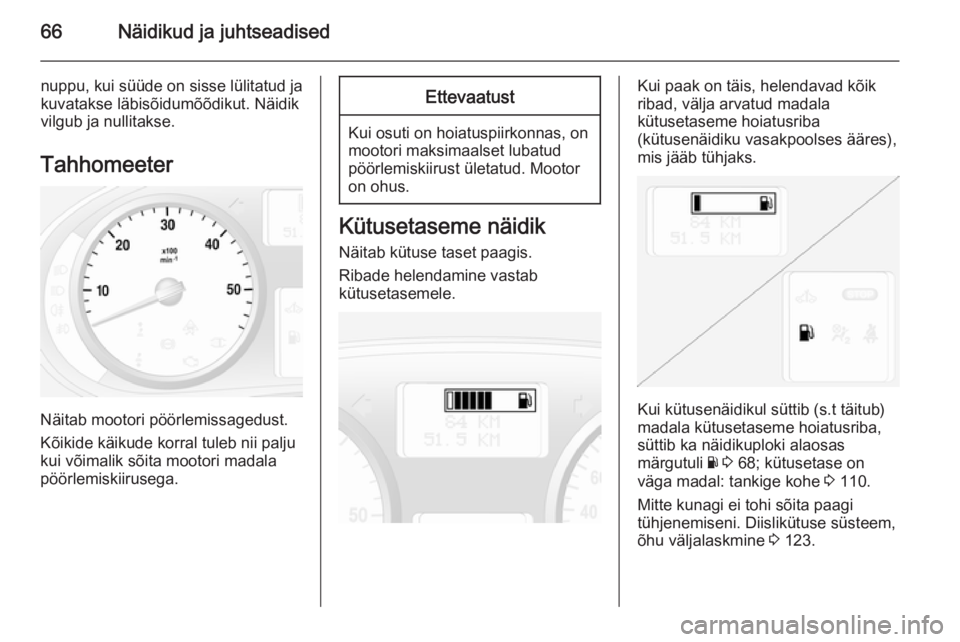

66Näidikud ja juhtseadised
nuppu, kui süüde on sisse lülitatud ja
kuvatakse läbisõidumõõdikut. Näidik
vilgub ja nullitakse.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita mootori madala
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütuse taset paagis.
Ribade helendamine vastab
kütusetasemele.
Kui paak on täis, helendavad kõik
ribad, välja arvatud madala
kütusetaseme hoiatusriba
(kütusenäidiku vasakpoolses ääres),
mis jääb tühjaks.
Kui kütusenäidikul süttib (s.t täitub)
madala kütusetaseme hoiatusriba,
süttib ka näidikuploki alaosas
märgutuli Y 3 68; kütusetase on
väga madal: tankige kohe 3 110.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni. Diislikütuse süsteem,
õhu väljalaskmine 3 123.

Näidikud ja juhtseadised67
Märkus
Kütusetaseme õige näidu
kuvamiseks peab süüde olema enne tankimist välja lülitatud. Näitude
täpsuse tagamiseks vältige
vähehaaval tankimist (nt vähem kui
5 liitri kaupa).
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Mootoriõli taseme
jälgimine Õlitaseme näidikul on õige teade
ainult siis, kui sõiduk on pargitud
tasasele pinnale ja mootor on külm.
Mootori õlitaseme alampiirini
jõudmisel kuvatakse juhi
infokeskuses teade OIL (Õli)
30 sekundi jooksul pärast süüte
sisselülitamist. Kontrollida mootoriõli taset ja lisada õli 3 117.
Kui süüte sisselülitamisel on
mootoriõli tase normaalne, ilmub juhi
infokeskusse lühiajaliselt teade OIL
LEVEL CORRECT (ÕLITASE ÕIGE) .Kui mootoriõli tase on alampiirist
kõrgem, vajutage 30 sekundi jooksul
pärast süüte sisselülitamist
pardaarvuti nuppu klaasipuhasti
hoova otsal. Kuvatakse teade OIL
LEVEL (ÕLITASE) koos õlitasemele
vastavate ruutudega.
Kui õlitase väheneb, asenduvad
õlitaseme näidikul ruudud
kriipsudega:▢▢▢▢▢▢=maksimaalne tase▢▢▢- - -=vahepealne tase- - - - - -=minimaalne tase.
Mootoriõli tasemenäidiku
väljalülitamiseks vajutada
pardaarvuti nuppu.
Pardaarvuti 3 76.
Hooldusnäidik Kui süüde on sisse lülitatud, võidakse
juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat aega/
vahemaad. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Kui järgmise hoolduseni on jäänud
vähem kui 3000 km või 2 kuud,
kuvatakse juhi infokeskuses
SERVICE IN (TEENINDUS) .
Kui vahemaa on 0 km või hoolduse kuupäev on kätte jõudnud, süttivad
märgutuli A ja sümbol F vastavalt
armatuurlaual ja juhi infokeskuses
ning juhi infokeskuses kuvatakse
vastav teade SERVICE DUE
(VAJALIK TEENINDUS) .
Sõiduk vajab hooldust. Pöörduda abi
saamiseks töökotta.
Hooldusnäidiku
taaslähtestamine
Pärast hooldust tuleb hooldusnäidik
lähtestada. Valige juhi infokeskuses
hoolduseni jäänud vahemaa näit, kui
see on kättesaadav, ning vajutage
klaasipuhasti hoova otsas olevat
nuppu ja hoidke seda umbes
10 sekundit allavajutatuna, kuni
hoolduseni jäänud vahemaa näit jääb
ekraanile. Pardaarvuti 3 76.
Juhi infokeskus 3 74.
Hooldusinfo 3 147.

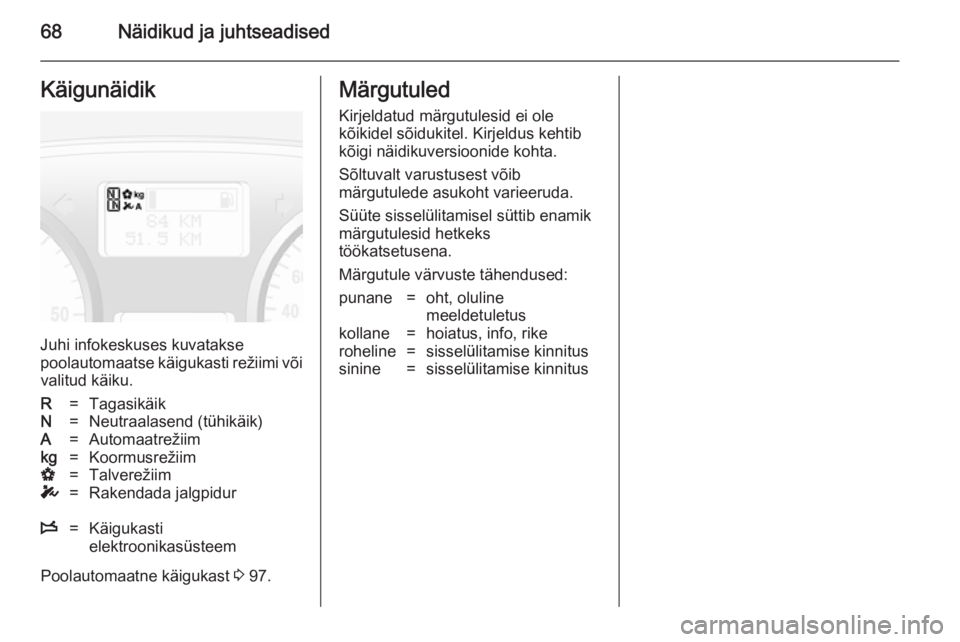

68Näidikud ja juhtseadisedKäigunäidik
Juhi infokeskuses kuvatakse
poolautomaatse käigukasti režiimi või valitud käiku.
R=TagasikäikN=Neutraalasend (tühikäik)A=Automaatrežiimkg=KoormusrežiimV=TalverežiimT=Rakendada jalgpidurW=Käigukasti
elektroonikasüsteem
Poolautomaatne käigukast 3 97.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Sõltuvalt varustusest võib
märgutulede asukoht varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitus
