OPEL VIVARO B 2014.5 Gebruikershandleiding (in Dutch)

Instrumenten en bedieningsorganen79

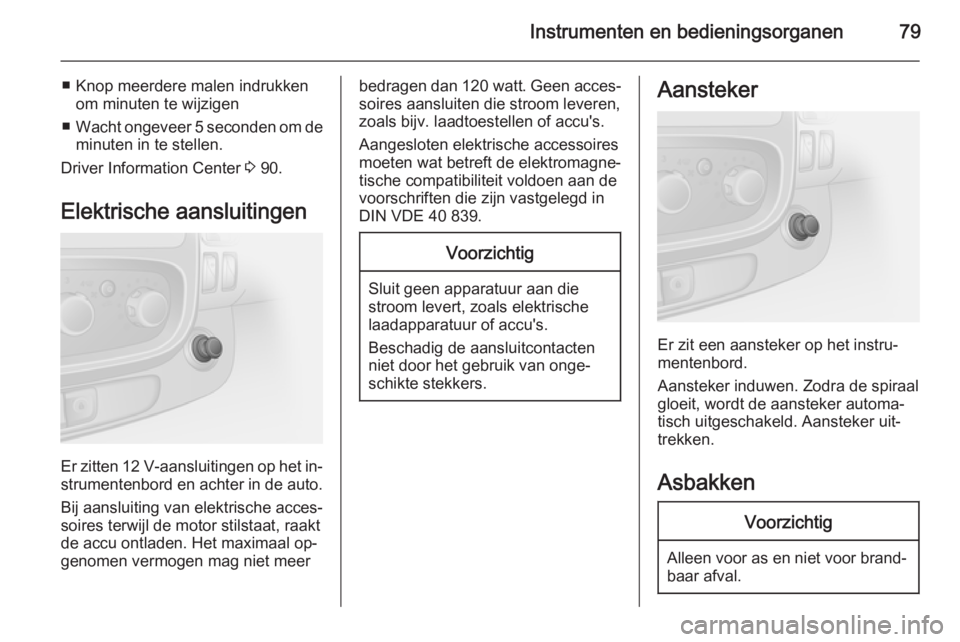

■ Knop meerdere malen indrukkenom minuten te wijzigen
■ Wacht ongeveer 5 seconden om de
minuten in te stellen.
Driver Information Center 3 90.
Elektrische aansluitingen
Er zitten 12 V-aansluitingen op het in‐ strumentenbord en achter in de auto.
Bij aansluiting van elektrische acces‐
soires terwijl de motor stilstaat, raakt
de accu ontladen. Het maximaal op‐
genomen vermogen mag niet meer
bedragen dan 120 watt. Geen acces‐
soires aansluiten die stroom leveren,
zoals bijv. laadtoestellen of accu's.
Aangesloten elektrische accessoires
moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
voorschriften die zijn vastgelegd in
DIN VDE 40 839.Voorzichtig
Sluit geen apparatuur aan die
stroom levert, zoals elektrische
laadapparatuur of accu's.
Beschadig de aansluitcontacten
niet door het gebruik van onge‐
schikte stekkers.
Aansteker
Er zit een aansteker op het instru‐
mentenbord.
Aansteker induwen. Zodra de spiraal gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker uit‐ trekken.
Asbakken
Voorzichtig
Alleen voor as en niet voor brand‐ baar afval.

80Instrumenten en bedieningsorganen

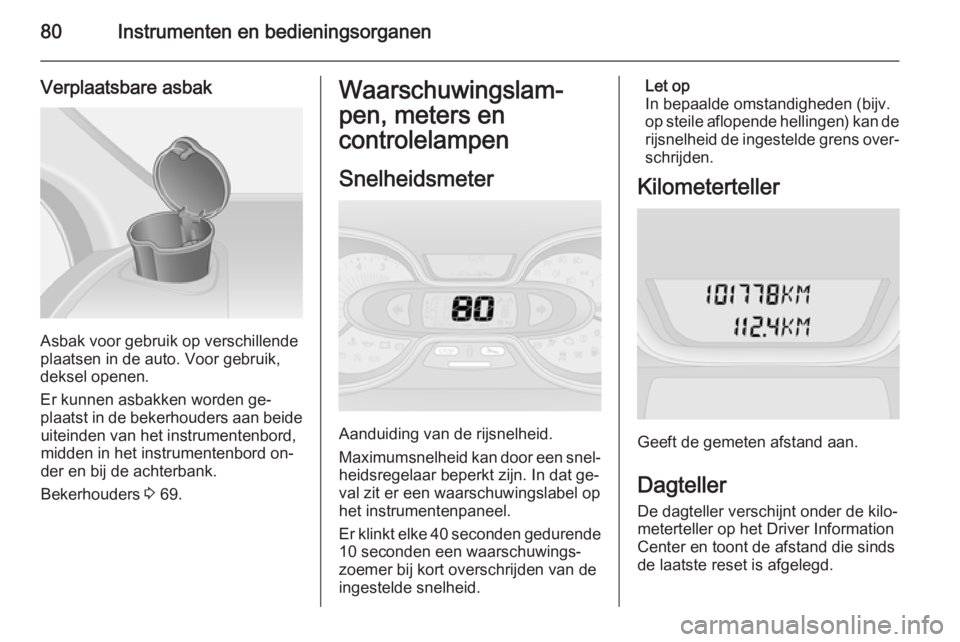

Verplaatsbare asbak
Asbak voor gebruik op verschillende
plaatsen in de auto. Voor gebruik,
deksel openen.
Er kunnen asbakken worden ge‐
plaatst in de bekerhouders aan beide uiteinden van het instrumentenbord,
midden in het instrumentenbord on‐
der en bij de achterbank.
Bekerhouders 3 69.
Waarschuwingslam‐
pen, meters en
controlelampen
Snelheidsmeter
Aanduiding van de rijsnelheid.
Maximumsnelheid kan door een snel‐ heidsregelaar beperkt zijn. In dat ge‐
val zit er een waarschuwingslabel op
het instrumentenpaneel.
Er klinkt elke 40 seconden gedurende
10 seconden een waarschuwings‐
zoemer bij kort overschrijden van de
ingestelde snelheid.
Let op
In bepaalde omstandigheden (bijv.
op steile aflopende hellingen) kan de
rijsnelheid de ingestelde grens over‐
schrijden.
Kilometerteller
Geeft de gemeten afstand aan.
Dagteller De dagteller verschijnt onder de kilo‐
meterteller op het Driver Information
Center en toont de afstand die sinds
de laatste reset is afgelegd.

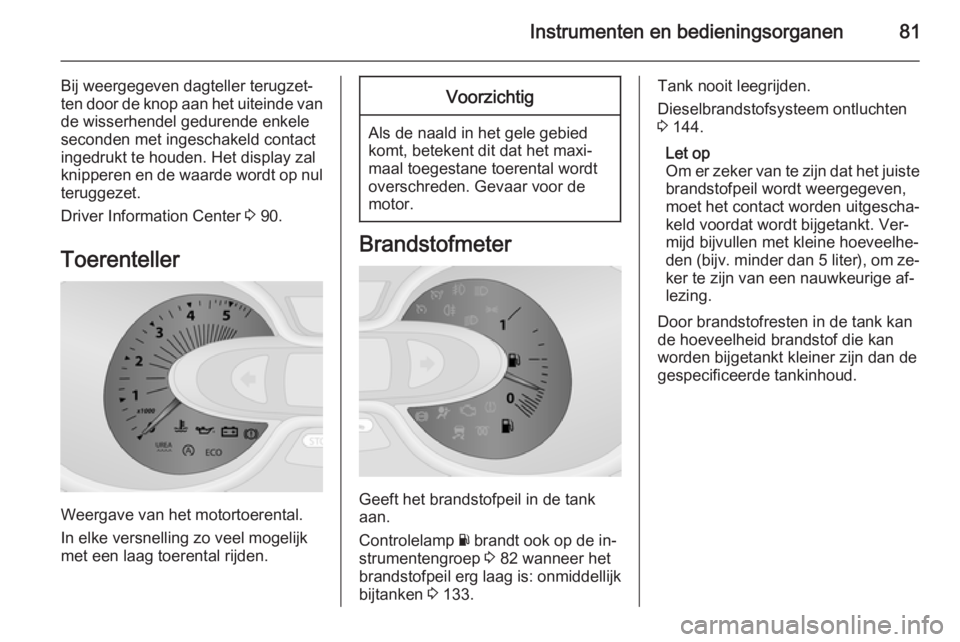

Instrumenten en bedieningsorganen81
Bij weergegeven dagteller terugzet‐ten door de knop aan het uiteinde van
de wisserhendel gedurende enkele seconden met ingeschakeld contact
ingedrukt te houden. Het display zal
knipperen en de waarde wordt op nul teruggezet.
Driver Information Center 3 90.
Toerenteller
Weergave van het motortoerental.
In elke versnelling zo veel mogelijk
met een laag toerental rijden.
Voorzichtig
Als de naald in het gele gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.
Brandstofmeter
Geeft het brandstofpeil in de tank
aan.
Controlelamp Y brandt ook op de in‐
strumentengroep 3 82 wanneer het
brandstofpeil erg laag is: onmiddellijk
bijtanken 3 133.
Tank nooit leegrijden.
Dieselbrandstofsysteem ontluchten
3 144.
Let op
Om er zeker van te zijn dat het juiste brandstofpeil wordt weergegeven,
moet het contact worden uitgescha‐
keld voordat wordt bijgetankt. Ver‐
mijd bijvullen met kleine hoeveelhe‐
den (bijv. minder dan 5 liter), om ze‐
ker te zijn van een nauwkeurige af‐ lezing.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
gespecificeerde tankinhoud.

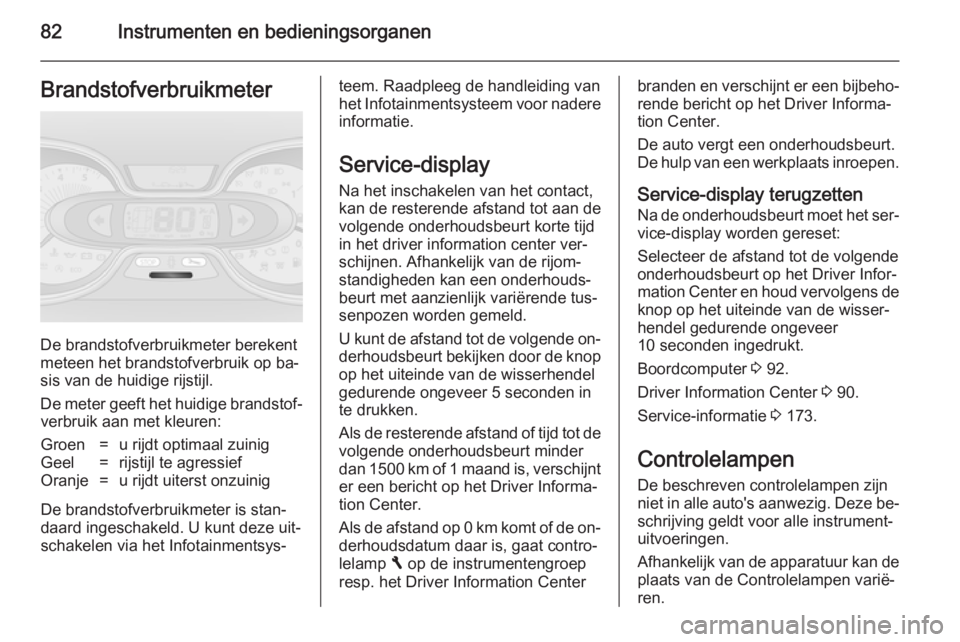

82Instrumenten en bedieningsorganenBrandstofverbruikmeter
De brandstofverbruikmeter berekent
meteen het brandstofverbruik op ba‐
sis van de huidige rijstijl.
De meter geeft het huidige brandstof‐ verbruik aan met kleuren:
Groen=u rijdt optimaal zuinigGeel=rijstijl te agressiefOranje=u rijdt uiterst onzuinig
De brandstofverbruikmeter is stan‐
daard ingeschakeld. U kunt deze uit‐ schakelen via het Infotainmentsys‐
teem. Raadpleeg de handleiding van
het Infotainmentsysteem voor nadere
informatie.
Service-display Na het inschakelen van het contact,
kan de resterende afstand tot aan de
volgende onderhoudsbeurt korte tijd
in het driver information center ver‐
schijnen. Afhankelijk van de rijom‐
standigheden kan een onderhouds‐
beurt met aanzienlijk variërende tus‐
senpozen worden gemeld.
U kunt de afstand tot de volgende on‐
derhoudsbeurt bekijken door de knop op het uiteinde van de wisserhendel
gedurende ongeveer 5 seconden in
te drukken.
Als de resterende afstand of tijd tot de volgende onderhoudsbeurt minder
dan 1500 km of 1 maand is, verschijnt
er een bericht op het Driver Informa‐
tion Center.
Als de afstand op 0 km komt of de on‐
derhoudsdatum daar is, gaat contro‐
lelamp F op de instrumentengroep
resp. het Driver Information Centerbranden en verschijnt er een bijbeho‐ rende bericht op het Driver Informa‐
tion Center.
De auto vergt een onderhoudsbeurt.
De hulp van een werkplaats inroepen.
Service-display terugzetten
Na de onderhoudsbeurt moet het ser‐ vice-display worden gereset:
Selecteer de afstand tot de volgende
onderhoudsbeurt op het Driver Infor‐
mation Center en houd vervolgens de
knop op het uiteinde van de wisser‐
hendel gedurende ongeveer
10 seconden ingedrukt.
Boordcomputer 3 92.
Driver Information Center 3 90.
Service-informatie 3 173.
Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐ schrijving geldt voor alle instrument‐
uitvoeringen.
Afhankelijk van de apparatuur kan de
plaats van de Controlelampen varië‐
ren.

Instrumenten en bedieningsorganen83

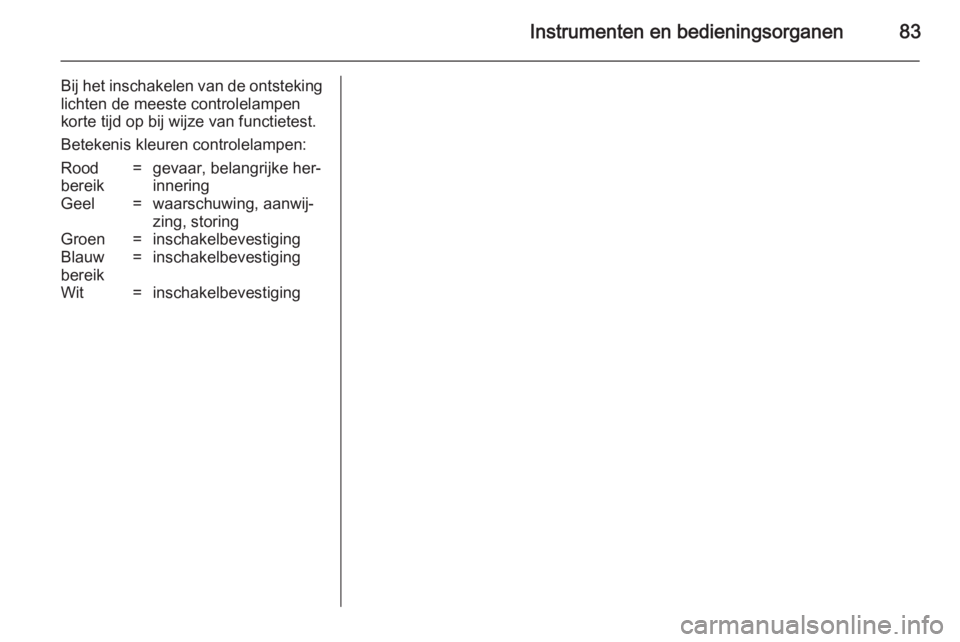

Bij het inschakelen van de ontsteking
lichten de meeste controlelampen
korte tijd op bij wijze van functietest.
Betekenis kleuren controlelampen:Rood
bereik=gevaar, belangrijke her‐
inneringGeel=waarschuwing, aanwij‐
zing, storingGroen=inschakelbevestigingBlauw
bereik=inschakelbevestigingWit=inschakelbevestiging

84Instrumenten en bedieningsorganen

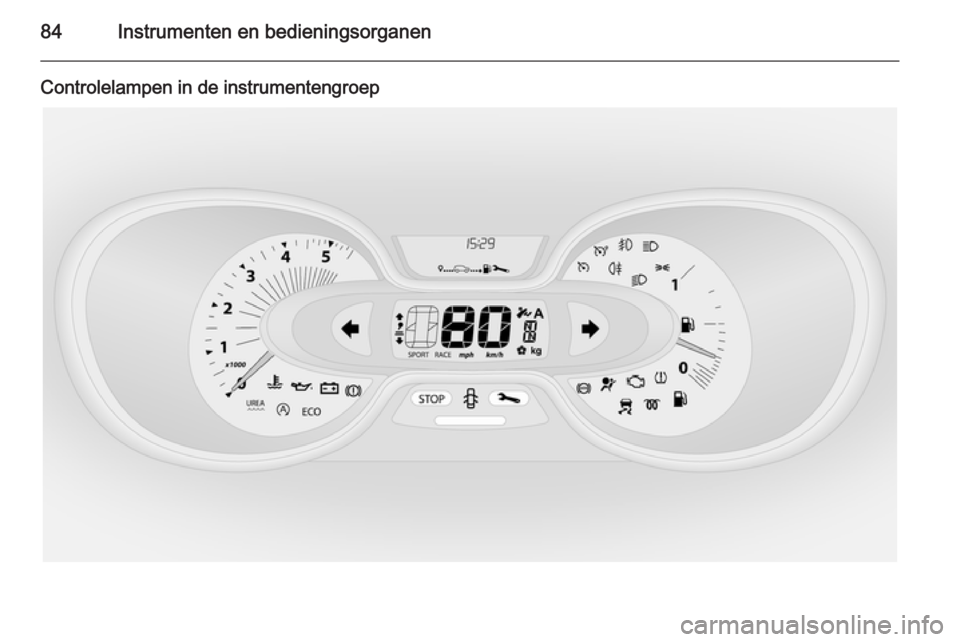

Controlelampen in de instrumentengroep

Instrumenten en bedieningsorganen85

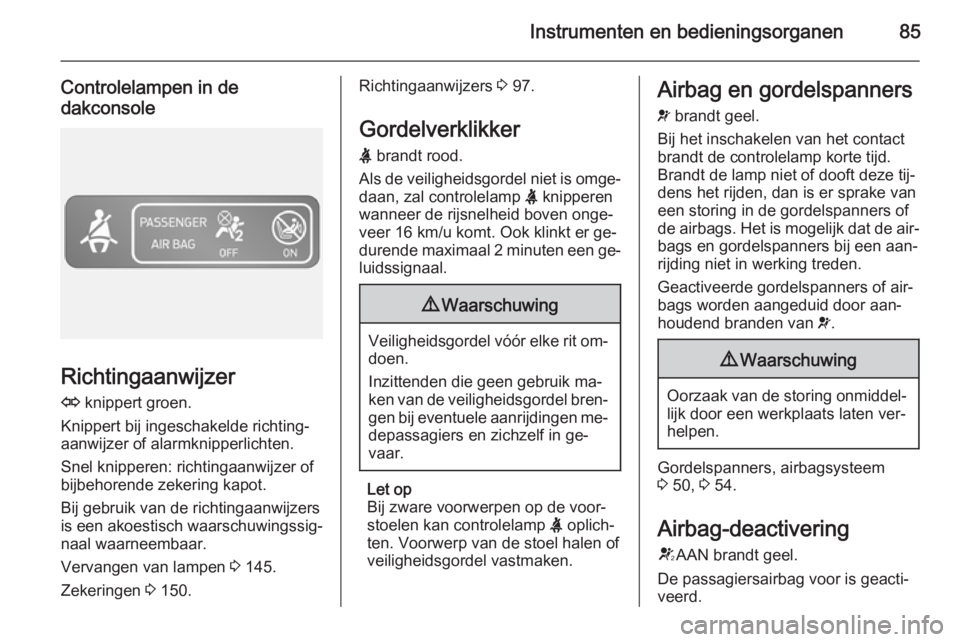

Controlelampen in de
dakconsole
Richtingaanwijzer
O knippert groen.
Knippert bij ingeschakelde richting‐
aanwijzer of alarmknipperlichten.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering kapot.
Bij gebruik van de richtingaanwijzers
is een akoestisch waarschuwingssig‐ naal waarneembaar.
Vervangen van lampen 3 145.
Zekeringen 3 150.
Richtingaanwijzers 3 97.
Gordelverklikker
X brandt rood.
Als de veiligheidsgordel niet is omge‐ daan, zal controlelamp X knipperen
wanneer de rijsnelheid boven onge‐
veer 16 km/u komt. Ook klinkt er ge‐
durende maximaal 2 minuten een ge‐ luidssignaal.9 Waarschuwing
Veiligheidsgordel vóór elke rit om‐
doen.
Inzittenden die geen gebruik ma‐
ken van de veiligheidsgordel bren‐ gen bij eventuele aanrijdingen me‐
depassagiers en zichzelf in ge‐
vaar.
Let op
Bij zware voorwerpen op de voor‐
stoelen kan controlelamp X oplich‐
ten. Voorwerp van de stoel halen of
veiligheidsgordel vastmaken.
Airbag en gordelspanners
v brandt geel.
Bij het inschakelen van het contact
brandt de controlelamp korte tijd.
Brandt de lamp niet of dooft deze tij‐
dens het rijden, dan is er sprake van
een storing in de gordelspanners of
de airbags. Het is mogelijk dat de air‐ bags en gordelspanners bij een aan‐
rijding niet in werking treden.
Geactiveerde gordelspanners of air‐
bags worden aangeduid door aan‐
houdend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Gordelspanners, airbagsysteem
3 50, 3 54.
Airbag-deactivering V AAN brandt geel.
De passagiersairbag voor is geacti‐
veerd.

86Instrumenten en bedieningsorganen

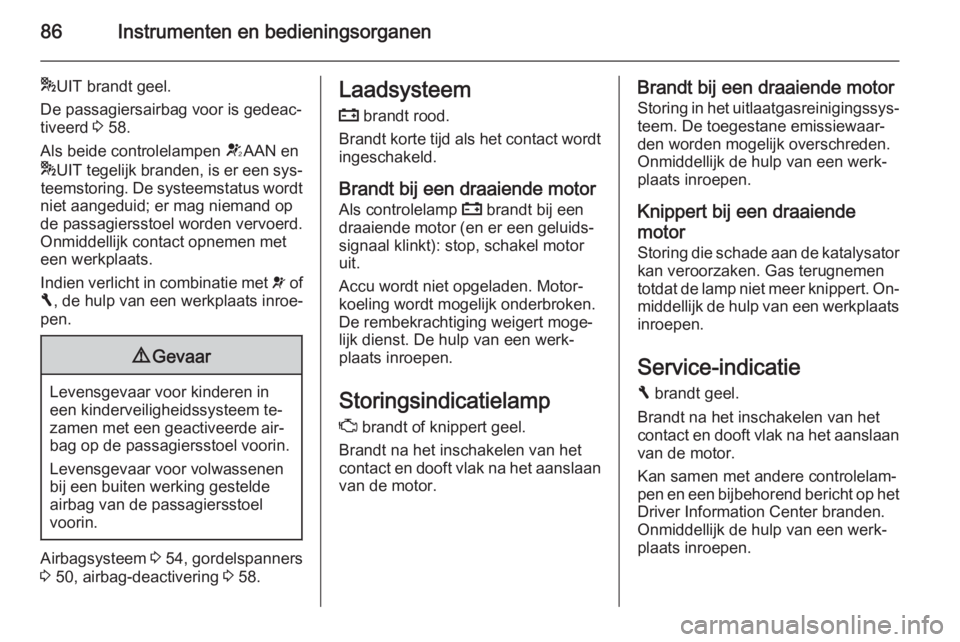

*UIT brandt geel.
De passagiersairbag voor is gedeac‐
tiveerd 3 58.
Als beide controlelampen VAAN en
* UIT tegelijk branden, is er een sys‐
teemstoring. De systeemstatus wordt
niet aangeduid; er mag niemand op
de passagiersstoel worden vervoerd.
Onmiddellijk contact opnemen met
een werkplaats.
Indien verlicht in combinatie met v of
F , de hulp van een werkplaats inroe‐
pen.9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Airbagsysteem 3 54, gordelspanners
3 50, airbag-deactivering 3 58.
Laadsysteem
p brandt rood.
Brandt korte tijd als het contact wordt ingeschakeld.
Brandt bij een draaiende motor Als controlelamp p brandt bij een
draaiende motor (en er een geluids‐
signaal klinkt): stop, schakel motor
uit.
Accu wordt niet opgeladen. Motor‐
koeling wordt mogelijk onderbroken.
De rembekrachtiging weigert moge‐
lijk dienst. De hulp van een werk‐
plaats inroepen.
Storingsindicatielamp Z brandt of knippert geel.
Brandt na het inschakelen van het
contact en dooft vlak na het aanslaan
van de motor.Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende
motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐ middellijk de hulp van een werkplaats
inroepen.
Service-indicatie
F brandt geel.
Brandt na het inschakelen van het
contact en dooft vlak na het aanslaan
van de motor.
Kan samen met andere controlelam‐
pen en een bijbehorend bericht op het Driver Information Center branden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.

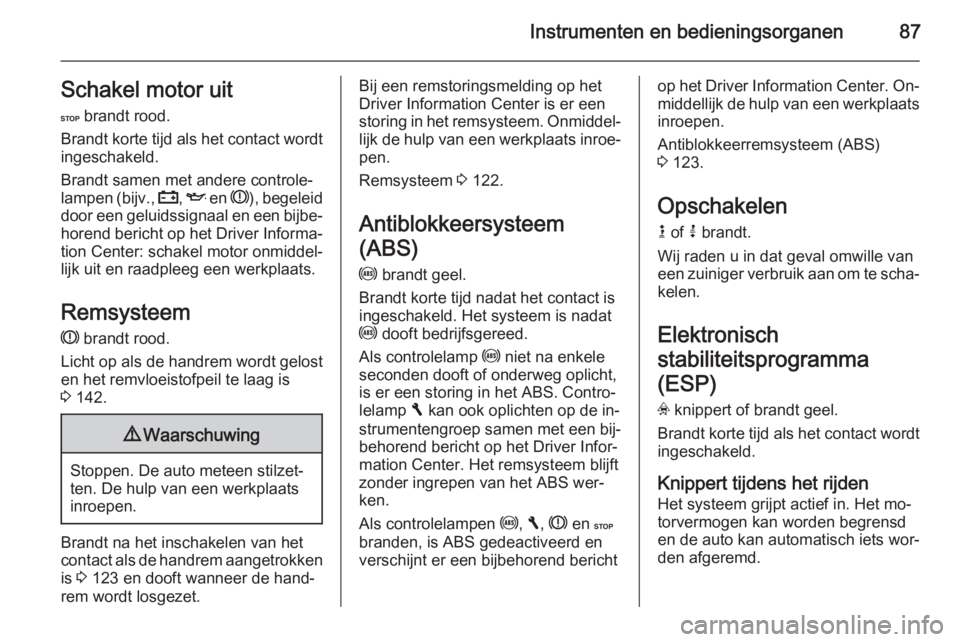

Instrumenten en bedieningsorganen87Schakel motor uitC brandt rood.
Brandt korte tijd als het contact wordt ingeschakeld.
Brandt samen met andere controle‐
lampen ( bijv., p , I en R), begeleid
door een geluidssignaal en een bijbe‐
horend bericht op het Driver Informa‐ tion Center: schakel motor onmiddel‐
lijk uit en raadpleeg een werkplaats.
Remsysteem
R brandt rood.
Licht op als de handrem wordt gelost
en het remvloeistofpeil te laag is
3 142.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt na het inschakelen van het
contact als de handrem aangetrokken is 3 123 en dooft wanneer de hand‐
rem wordt losgezet.
Bij een remstoringsmelding op het
Driver Information Center is er een storing in het remsysteem. Onmiddel‐
lijk de hulp van een werkplaats inroe‐ pen.
Remsysteem 3 122.
Antiblokkeersysteem
(ABS)
u brandt geel.
Brandt korte tijd nadat het contact is
ingeschakeld. Het systeem is nadat
u dooft bedrijfsgereed.
Als controlelamp u niet na enkele
seconden dooft of onderweg oplicht,
is er een storing in het ABS. Contro‐ lelamp F kan ook oplichten op de in‐
strumentengroep samen met een bij‐
behorend bericht op het Driver Infor‐
mation Center. Het remsysteem blijft
zonder ingrepen van het ABS wer‐
ken.
Als controlelampen u, F , R en C
branden, is ABS gedeactiveerd en
verschijnt er een bijbehorend berichtop het Driver Information Center. On‐ middellijk de hulp van een werkplaats
inroepen.
Antiblokkeerremsysteem (ABS)
3 123.
Opschakelen
k of j brandt.
Wij raden u in dat geval omwille van een zuiniger verbruik aan om te scha‐
kelen.
Elektronisch
stabiliteitsprogramma
(ESP) v knippert of brandt geel.
Brandt korte tijd als het contact wordt
ingeschakeld.
Knippert tijdens het rijden
Het systeem grijpt actief in. Het mo‐
torvermogen kan worden begrensd en de auto kan automatisch iets wor‐
den afgeremd.

88Instrumenten en bedieningsorganen
Brandt tijdens het rijden
Het systeem is niet beschikbaar. Een
bijbehorend bericht verschijnt ook op
het Driver Information Center.
Elektronisch stabiliteitsprogramma
3 125, Traction Control-systeem
3 124.
Koelvloeistoftemperatuur W brandt blauw of rood.
Brandt kort rood wanneer het contact
wordt ingeschakeld en wordt dan
blauw.
Brandt rood bij een draaiende
motor
Stoppen, motor afzetten.Voorzichtig
Koelvloeistoftemperatuur is te
hoog.
Koelvloeistofpeil controleren 3 141.
Werkplaats raadplegen als er vol‐
doende koelvloeistof is.
De controlelamp moet blauw zijn
voordat u verder rijdt.
Voorverwarming ! brandt geel.
Voorverwarming wordt geactiveerd.
Werkt alleen bij lage buitentempera‐
turen.
Bandenspanningscontro‐
lesysteem
w brandt of knippert.
Brandt
Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor
(bijv. reservewiel). Na enige tijd
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Bandenspanningscontrolesysteem
3 157.Motoroliedruk
I brandt rood.
Brandt korte tijd als het contact wordt ingeschakeld.
Brandt bij een draaiende motor
Als controlelamp I brandt bij een
draaiende motor (en er een geluids‐
signaal klinkt): stop, schakel motor
uit.Voorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal intrappen.
2. Versnellingsbak in neutrale stand zetten (of keuzehendel op stand
N zetten).
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Ontsteking uitschakelen.
