OPEL VIVARO B 2014.5 Посібник з експлуатації (in Ukrainian)

Клімат-контроль109вологість повітря підвищується,
тому вікна можуть запотіти
зсередини. Якість повітря
пасажирського відділення
погіршується, що може
спричинити сонливість
пасажирів.
За теплої погоди і при дуже високій
вологості повітря лобове скло може
запотіти зовні під впливом
холодного повітря, яким воно
обдається. При запотіванні
лобового скла з зовнішнього боку, ввімкніть очисник лобового скла і
намагайтеся не використовувати
розподіл повітря в положеннях J
та V .
Максимальне охолодження
Відчиніть ненадовго вікно, щоб
гаряче повітря могло швидко
розсіятися.
■ Охолодження AC вмикається.
■ Система рециркуляції повітря 4 увімкнена.
■ Установіть систему керування
розподілом повітря у
положення M.
■ Установіть регулятор температури на найнижчий
рівень.
■ Установіть швидкість вентилятора на найвищий
рівень.
■ Відчиніть усі повітропроводи.
Система запобігання запотіванню та замерзанню
вікон ■ Установіть регулятор температури на найвищий
рівень.
■ Установіть швидкість вентилятора на найвищий
рівень.
■ Установіть систему керування розподілом повітря у
положення V.
■ Увімкніть охолодження AC.
■ Увімкніть підігрів заднього вікна Ü .■ Відчиніть бокові повітропроводи
та спрямуйте їх у напрямку вікон
дверцят.
■ Для миттєвого підігріву області ніг установіть систему керування
розподілом повітря у
положення J.
Заднє скло з підігрівом 3 44.
Електронна система
клімат-контролю

110Клімат-контроль
Керує:■ Поширення повітря
■ Температура
■ Швидкість вентилятораAUTO=автоматичний режимÊ=систему запобігання
запотіванню та систему
розморожуванняÜ=заднє вікно з підігрівомAC=функцію охолодженняu=рециркуляція повітря
вручну
Заднє вікно з підігрівом Ü 3 44.
Попередньо вибрана температура
регулюється автоматично. В
автоматичному режимі швидкість
вентилятора та розподіл повітря
автоматично регулюють потік
повітря.
Систему можна адаптувати вручну
за допомогою органів управління
поширенням повітря та його
потоком.
Електронна система клімат-
контролю повністю працює лише
під час роботи двигуна.
Автоматичний режим AUTO
Базовий параметр для
максимального комфорту:
■ Увімкніть вентилятор.
■ Якщо натиснути кнопку AUTO,
швидкість обертання
вентилятора, розподіл повітря, а також охолодження та
рециркуляція повітря
регулюватимуться автоматично.
■ Установіть необхідну температуру.
■ Відчиніть усі повітропроводи.
Попередній вибір
температури Температуру можна встановити на
потрібне значення.
Якщо встановлено мінімальну
температуру, система клімат-
контролю працює на максимальне
охолодження.
Якщо встановлено максимальну температуру, система клімат-
контролю працює на максимальний
підігрів.Система запобігання
запотіванню та замерзанню
вікон ■ Натисніть кнопку Ê. Після
ввімкнення в кнопці почне
світитися індикатор.
■ Температура, розподіл повітря та його охолодження
регулюватимуться автоматично,
а вентилятор працюватиме з
великою швидкістю.
■ Заднє вікно з підігрівом Ü
ввімкнеться автоматично 3 44.
Щоб повернутися до
автоматичного режиму, натисніть
кнопку Ê або AUTO .
Примітка
Система усунення запотівання та розморожування вікон може
заважати роботі функції
"Автостоп".
Система стоп-старт 3 125.

Клімат-контроль111
Параметри, що
встановлюються вручну Якщо вручну змінити один із
наведених нижче параметрів,
автоматичний режим буде
вимкнено.
Швидкість вентилятора Z
Відрегулюйте вручну силу потоку
повітря, ввімкнувши для
вентилятора потрібну швидкість.
Якщо вентилятор вимкнено, також
вимикається кондиціонер.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Поширення повітря M
Щоб вибрати потрібне
налаштування, натисніть
відповідну кнопку. Після
ввімкнення функції в кнопці почне
світитися індикатор.R=до лобового скла та вікон
передніх дверцят.M=до зони голови.S=до ніші для ніг.Параметри можна поєднувати між
собою. Для цього потрібно
натиснути дві кнопки, поки не
почнуть світитися обидва
індикатори.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Охолодження AC
Кнопкою AC вмикається та
вимикається охолодження. Після
його ввімкнення в кнопці почне
світитися індикатор.
Система кондиціонера охолоджує та висушує повітря, коли зовнішня
температура перевищує вказаний
рівень. Тому може утворюватися
конденсат і капати з-під днища
автомобіля.
Примітка
Коли ввімкнено режим ECO, система кондиціонування повітря
працює з меншою потужністю 3 119.Якщо ні охолодження, ні
висушування вам непотрібні,
вимкніть систему охолодження,
щоб заощадити пальне.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Режим рециркуляції повітря u
Кнопкою u вмикається та
вимикається ручний режим
рециркуляції повітря. Після його
ввімкнення в кнопці почне світитися індикатор.9 Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти
зсередини. Якість повітря
пасажирського відділення

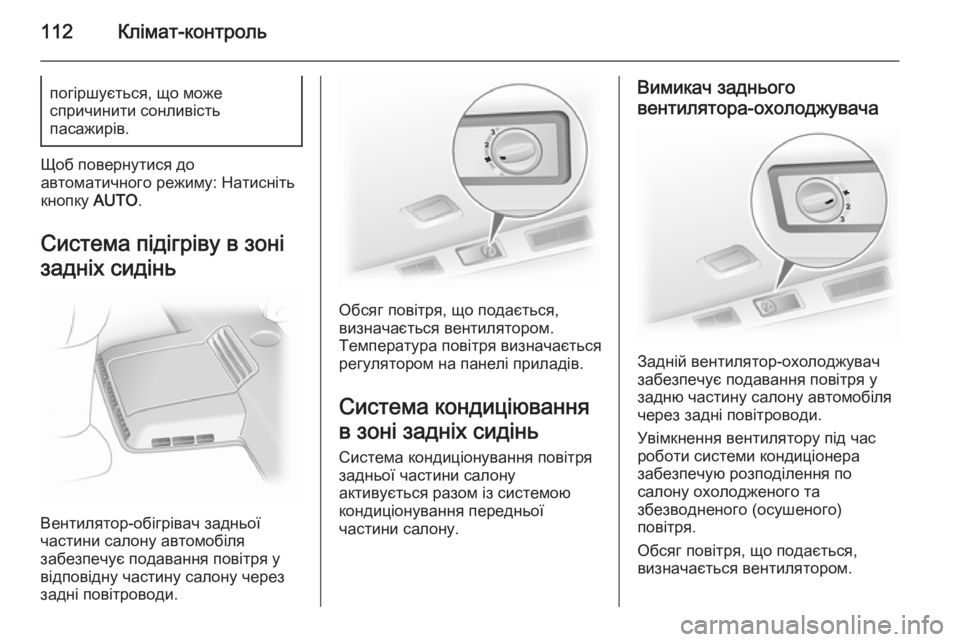

112Клімат-контрольпогіршується, що може
спричинити сонливість
пасажирів.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Система підігріву в зоні
задніх сидінь
Вентилятор-обігрівач задньої
частини салону автомобіля
забезпечує подавання повітря у
відповідну частину салону через
задні повітроводи.
Обсяг повітря, що подається,
визначається вентилятором.
Температура повітря визначається регулятором на панелі приладів.
Система кондиціювання
в зоні задніх сидінь
Система кондиціонування повітря задньої частини салону
активується разом із системою
кондиціонування передньої
частини салону.
Вимикач заднього
вентилятора-охолоджувача
Задній вентилятор-охолоджувач
забезпечує подавання повітря у
задню частину салону автомобіля
через задні повітроводи.
Увімкнення вентилятору під час
роботи системи кондиціонера
забезпечую розподілення по
салону охолодженого та
збезводненого (осушеного)
повітря.
Обсяг повітря, що подається,
визначається вентилятором.

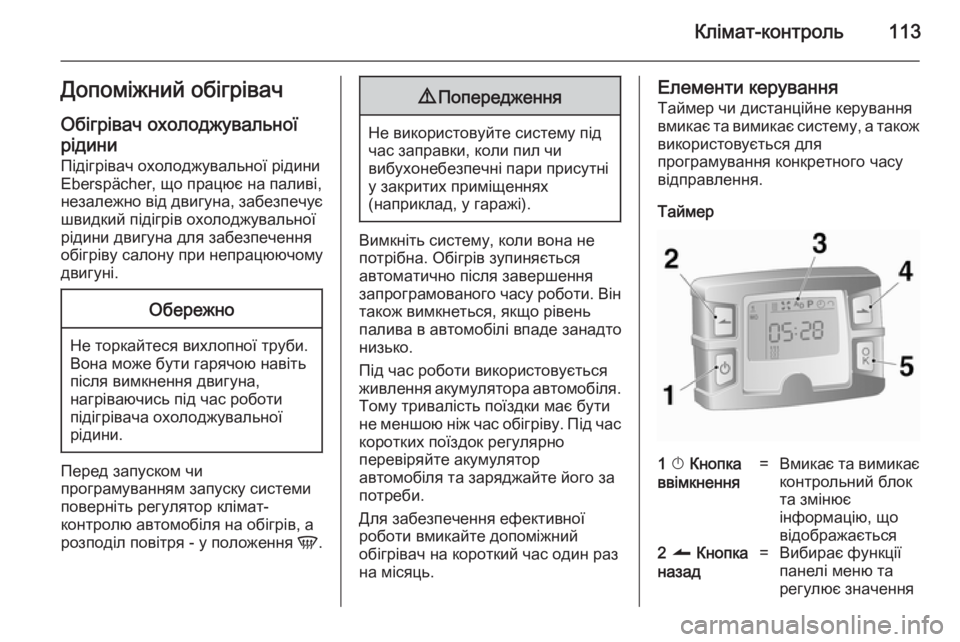

Клімат-контроль113Допоміжний обігрівач
Обігрівач охолоджувальної
рідини Підігрівач охолоджувальної рідини
Eberspächer, що працює на паливі,
незалежно від двигуна, забезпечує
швидкий підігрів охолоджувальної
рідини двигуна для забезпечення
обігріву салону при непрацюючому
двигуні.Обережно
Не торкайтеся вихлопної труби.
Вона може бути гарячою навіть
після вимкнення двигуна,
нагріваючись під час роботи
підігрівача охолоджувальної
рідини.
Перед запуском чи
програмуванням запуску системи
поверніть регулятор клімат-
контролю автомобіля на обігрів, а
розподіл повітря - у положення V.
9Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Вимкніть систему, коли вона не
потрібна. Обігрів зупиняється
автоматично після завершення
запрограмованого часу роботи. Він
також вимкнеться, якщо рівень
палива в автомобілі впаде занадто
низько.
Під час роботи використовується
живлення акумулятора автомобіля. Тому тривалість поїздки має бути
не меншою ніж час обігріву. Під час
коротких поїздок регулярно
перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Для забезпечення ефективної
роботи вмикайте допоміжний
обігрівач на короткий час один раз
на місяць.
Елементи керування
Таймер чи дистанційне керуваннявмикає та вимикає систему, а також використовується для
програмування конкретного часу
відправлення.
Таймер1 X Кнопка
ввімкнення=Вмикає та вимикає контрольний блок
та змінює
інформацію, що
відображається2 q Кнопка
назад=Вибирає функції
панелі меню та
регулює значення

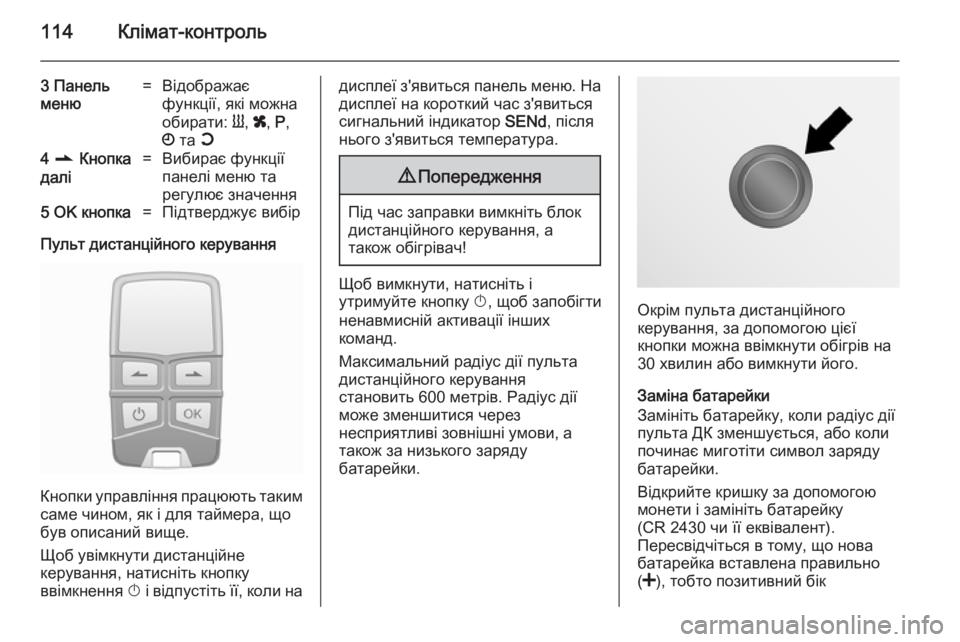

114Клімат-контроль
3 Панель
меню=Відображає
функції, які можна
обирати: Y, x , P ,
Ö та Y4 r Кнопка
далі=Вибирає функції
панелі меню та
регулює значення5 OK кнопка=Підтверджує вибір
Пульт дистанційного керування
Кнопки управління працюють таким
саме чином, як і для таймера, що
був описаний вище.
Щоб увімкнути дистанційне
керування, натисніть кнопку
ввімкнення X і відпустіть її, коли на
дисплеї з'явиться панель меню. На
дисплеї на короткий час з'явитьсясигнальний індикатор SENd, після
нього з'явиться температура.9 Попередження
Під час заправки вимкніть блок
дистанційного керування, а
також обігрівач!
Щоб вимкнути, натисніть і
утримуйте кнопку X, щоб запобігти
ненавмисній активації інших
команд.
Максимальний радіус дії пульта дистанційного керування
становить 600 метрів. Радіус дії
може зменшитися через
несприятливі зовнішні умови, а
також за низького заряду
батарейки.
Окрім пульта дистанційного
керування, за допомогою цієї
кнопки можна ввімкнути обігрів на
30 хвилин або вимкнути його.
Заміна батарейки
Замініть батарейку, коли радіус дії
пульта ДК зменшується, або коли
починає миготіти символ заряду
батарейки.
Відкрийте кришку за допомогою
монети і замініть батарейку
(CR 2430 чи її еквівалент).
Пересвідчіться в тому, що нова
батарейка вставлена правильно
( < ), тобто позитивний бік

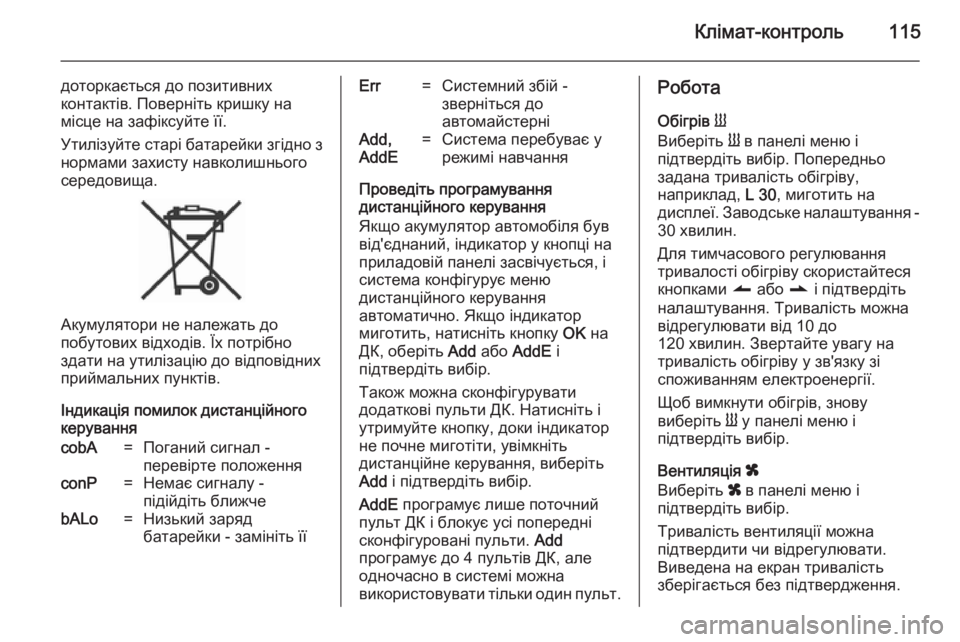

Клімат-контроль115
доторкається до позитивних
контактів. Поверніть кришку на
місце на зафіксуйте її.
Утилізуйте старі батарейки згідно з нормами захисту навколишнього
середовища.
Акумулятори не належать до
побутових відходів. Їх потрібно
здати на утилізацію до відповідних
приймальних пунктів.
Індикація помилок дистанційного керування
cobA=Поганий сигнал -
перевірте положенняconP=Немає сигналу -
підійдіть ближчеbALo=Низький заряд
батарейки - замініть їїErr=Системний збій -
зверніться до
автомайстерніAdd,
AddE=Система перебуває у
режимі навчання
Проведіть програмування
дистанційного керування
Якщо акумулятор автомобіля був
від'єднаний, індикатор у кнопці на
приладовій панелі засвічується, і
система конфігурує меню
дистанційного керування
автоматично. Якщо індикатор
миготить, натисніть кнопку OK на
ДК, оберіть Add або AddE і
підтвердіть вибір.
Також можна сконфігурувати
додаткові пульти ДК. Натисніть і
утримуйте кнопку, доки індикатор
не почне миготіти, увімкніть
дистанційне керування, виберіть
Add і підтвердіть вибір.
AddE програмує лише поточний
пульт ДК і блокує усі попередні
сконфігуровані пульти. Add
програмує до 4 пультів ДК, але
одночасно в системі можна
використовувати тільки один пульт.
Робота
Обігрів Y
Виберіть Y в панелі меню і
підтвердіть вибір. Попередньо
задана тривалість обігріву,
наприклад, L 30, миготить на
дисплеї. Заводське налаштування -
30 хвилин.
Для тимчасового регулювання
тривалості обігріву скористайтеся
кнопками q або r і підтвердіть
налаштування. Тривалість можна
відрегулювати від 10 до
120 хвилин. Звертайте увагу на
тривалість обігріву у зв'язку зі
споживанням електроенергії.
Щоб вимкнути обігрів, знову
виберіть Y у панелі меню і
підтвердіть вибір.
Вентиляція x
Виберіть x в панелі меню і
підтвердіть вибір.
Тривалість вентиляції можна
підтвердити чи відрегулювати.
Виведена на екран тривалість
зберігається без підтвердження.

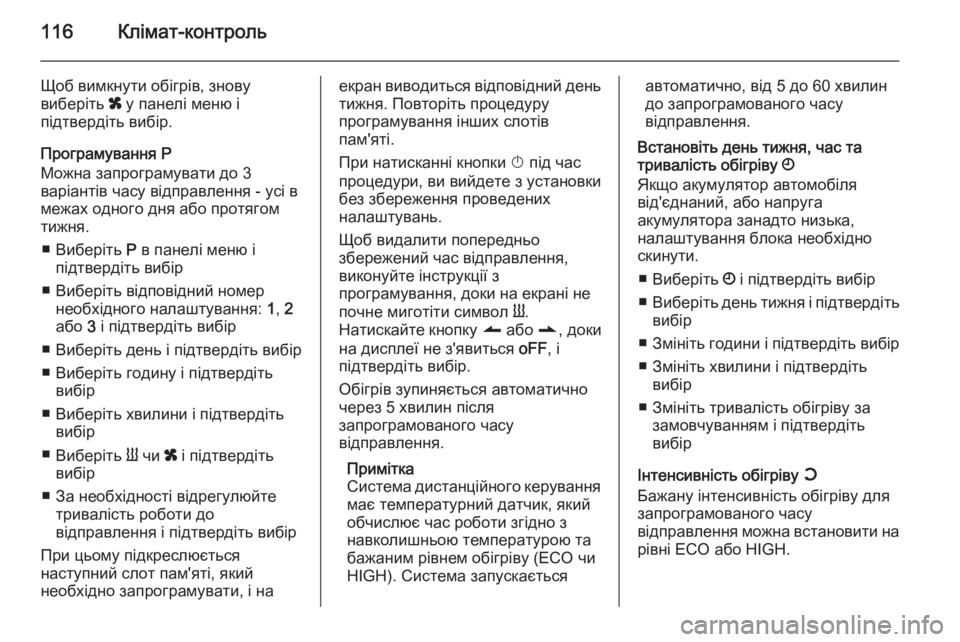

116Клімат-контроль
Щоб вимкнути обігрів, знову
виберіть x у панелі меню і
підтвердіть вибір.
Програмування P
Можна запрограмувати до 3
варіантів часу відправлення - усі в
межах одного дня або протягом тижня.
■ Виберіть P в панелі меню і
підтвердіть вибір
■ Виберіть відповідний номер необхідного налаштування: 1, 2
або 3 і підтвердіть вибір
■ Виберіть день і підтвердіть вибір
■ Виберіть годину і підтвердіть вибір
■ Виберіть хвилини і підтвердіть вибір
■ Виберіть Y чи x і підтвердіть
вибір
■ За необхідності відрегулюйте тривалість роботи до
відправлення і підтвердіть вибір
При цьому підкреслюється
наступний слот пам'яті, який
необхідно запрограмувати, і наекран виводиться відповідний день
тижня. Повторіть процедуру
програмування інших слотів
пам'яті.
При натисканні кнопки X під час
процедури, ви вийдете з установки
без збереження проведених
налаштувань.
Щоб видалити попередньо
збережений час відправлення,
виконуйте інструкції з
програмування, доки на екрані не
почне миготіти символ Y.
Натискайте кнопку q або r, доки
на дисплеї не з'явиться oFF, і
підтвердіть вибір.
Обігрів зупиняється автоматично
через 5 хвилин після
запрограмованого часу
відправлення.
Примітка
Система дистанційного керування
має температурний датчик, який
обчислює час роботи згідно з
навколишньою температурою та
бажаним рівнем обігріву (ECO чи
HIGH). Система запускаєтьсяавтоматично, від 5 до 60 хвилин
до запрограмованого часу
відправлення.
Встановіть день тижня, час та
тривалість обігріву Ö
Якщо акумулятор автомобіля
від'єднаний, або напруга
акумулятора занадто низька,
налаштування блока необхідно скинути.
■ Виберіть Ö і підтвердіть вибір
■ Виберіть день тижня і підтвердіть
вибір
■ Змініть години і підтвердіть вибір
■ Змініть хвилини і підтвердіть вибір
■ Змініть тривалість обігріву за замовчуванням і підтвердіть
вибір
Інтенсивність обігріву Y
Бажану інтенсивність обігріву для
запрограмованого часу
відправлення можна встановити на рівні ECO або HIGH.

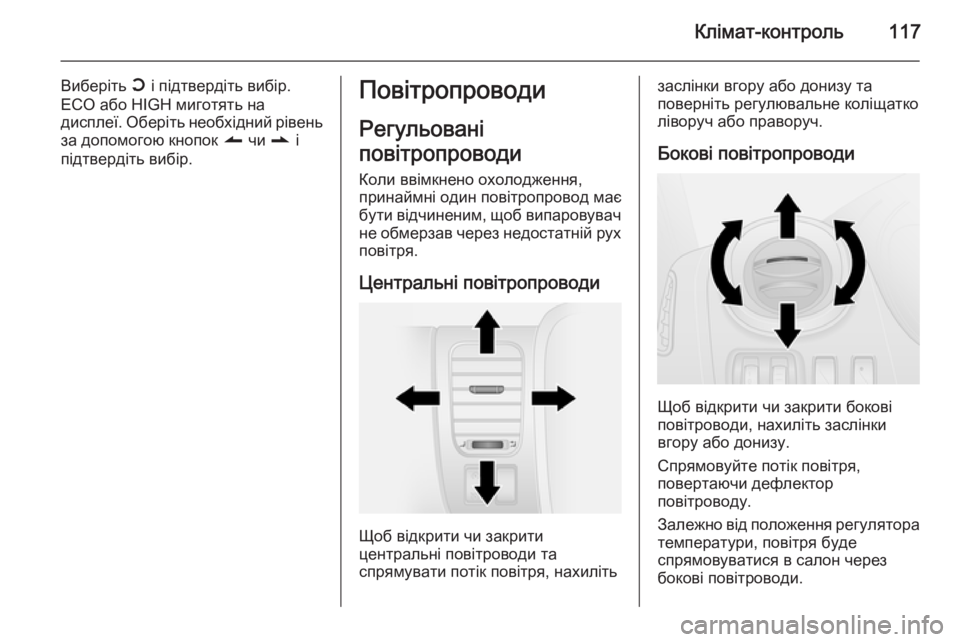

Клімат-контроль117
Виберіть Y і підтвердіть вибір.
ECO або HIGH миготять на
дисплеї. Оберіть необхідний рівень
за допомогою кнопок q чи r і
підтвердіть вибір.Повітропроводи
Регульовані
повітропроводи Коли ввімкнено охолодження,
принаймні один повітропровод має
бути відчиненим, щоб випаровувач не обмерзав через недостатній рух
повітря.
Центральні повітропроводи
Щоб відкрити чи закрити
центральні повітроводи та
спрямувати потік повітря, нахиліть
заслінки вгору або донизу та
поверніть регулювальне коліщатко
ліворуч або праворуч.
Бокові повітропроводи
Щоб відкрити чи закрити бокові
повітроводи, нахиліть заслінки
вгору або донизу.
Спрямовуйте потік повітря,
повертаючи дефлектор
повітроводу.
Залежно від положення регулятора температури, повітря буде
спрямовуватися в салон через
бокові повітроводи.

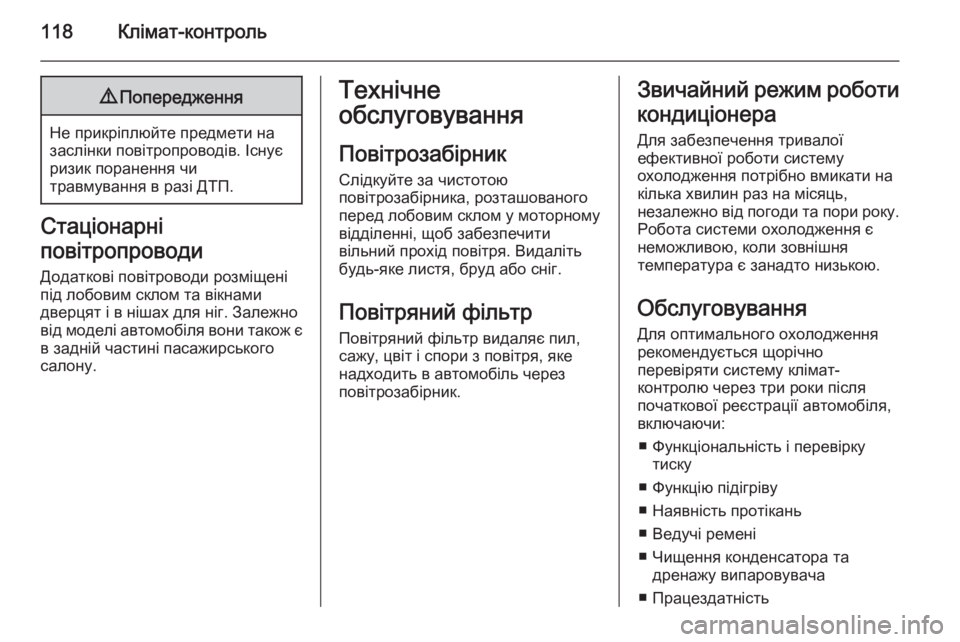

118Клімат-контроль9Попередження
Не прикріплюйте предмети на
заслінки повітропроводів. Існує
ризик поранення чи
травмування в разі ДТП.
Стаціонарні
повітропроводи
Додаткові повітроводи розміщені
під лобовим склом та вікнами
дверцят і в нішах для ніг. Залежно
від моделі автомобіля вони також є в задній частині пасажирського
салону.
Технічне
обслуговування
Повітрозабірник Слідкуйте за чистотою
повітрозабірника, розташованого
перед лобовим склом у моторному
відділенні, щоб забезпечити
вільний прохід повітря. Видаліть
будь-яке листя, бруд або сніг.
Повітряний фільтрПовітряний фільтр видаляє пил,
сажу, цвіт і спори з повітря, яке
надходить в автомобіль через
повітрозабірник.Звичайний режим роботи
кондиціонера
Для забезпечення тривалої
ефективної роботи систему
охолодження потрібно вмикати на
кілька хвилин раз на місяць,
незалежно від погоди та пори року. Робота системи охолодження єнеможливою, коли зовнішня
температура є занадто низькою.
Обслуговування Для оптимального охолодження
рекомендується щорічно
перевіряти систему клімат-
контролю через три роки після
початкової реєстрації автомобіля,
включаючи:
■ Функціональність і перевірку тиску
■ Функцію підігріву
■ Наявність протікань
■ Ведучі ремені
■ Чищення конденсатора та дренажу випаровувача
■ Працездатність
