Керування автомобілем та експлуатація139
Примітка
Прикріплені частини в зоні
виявлення можуть спричинити
поломку системи.
Активація
Коли ввімкнено задню передачу,
система вмикається автоматично.
Система буде готово до роботи
після короткого звукового сигналу.
Про виявлення перешкод система
повідомляє звуковими сигналами.
Залежно від моделі автомобіля
перешкоди також позначаються на
інформаційному дисплеї. Із
наближенням автомобіля до
перешкоди звукові сигнали
лунають частіше. Коли відстань
менша, ніж 30 см, звуковий сигнал
лунає безперервно.
Примітка
У версіях з індикацією на
інформаційному дисплеї гучність
попереджувального сигналу
можна регулювати за допомогою
інформаційно-розважальної
системи. Детальна інформаціяміститься в інструкції до
інформаційно-розважальної
системи.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Дезактивація
Система вимикається кнопкою r
на панелі приладів, коли ввімкнено
запалювання. Після вимкнення
системи в кнопці почне світитися
індикатор. Якщо ввімкнути задню
передачу, звукові сигнали не
лунатимуть.
Примітка
У версіях з індикацією на
інформаційному дисплеї цю
функцію можна вимкнути за
допомогою інформаційно-
розважальної системи. Детальна
інформація міститься в інструкції
до інформаційно-розважальної
системи.
Функцію можна увімкнути повторно повторним натисканням кнопки
r , або при наступному увімкненні
запалювання.
Помилка
Якщо система виявить
несправність у роботі, після
ввімкнення задньої передачі
пролунає неперервний звуковий
сигнал тривалістю близько

140Керування автомобілем та експлуатація
5 секунд, в інформаційному центрі
водія відобразиться відповідне
повідомлення 3 95, а на
комбінованій панелі приладів
почне світитися символ F 3 91.
Зверніться в автомайстерню, щоб
встановити причину помилки.Обережно
Під час руху заднім ходом ділянка має бути вільною від
перешкод, які можуть
пошкодити днище автомобіля.
Удар по задній осі, навіть якщо
він не завдасть видимих
пошкоджень, може призвести до нехарактерних змін керованості
автомобіля. У випадку такого
удару зверніться до
автомайстерні.
Повідомлення автомобіля 3 95.
Камера заднього виду
Камера заднього огляду допомагає
водію під час руху назад,
відображаючи зону за автомобілем у дзеркалі салону чи на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
камера не відображає об’єкти,
які перебувають поза полем її
огляду, наприклад, нижче
бампера чи під автомобілем.
Не здавайте назад, дивлячись
лише на дисплей. Перед
початком руху заднім ходом
перевірте також зону позаду та
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камеру встановлено над задніми
дверцятами/дверима багажного
відділення.

Керування автомобілем та експлуатація141
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Відображення траєкторії руху (1)
Залежно від версії цієї функції
траєкторія руху (1) автомобіля
відображається синім кольором на
інформаційному дисплеї. Вона
показує шлях руху автомобіля
відповідно до кута повороту коліс.
Відображення відрізків руху по
прямій (2)
Відображення відрізків руху
по прямій (2) показують ділянки
шляху, на яких автомобіль рухався
прямо.
Напрямні лінії (A, B, C)
використовуються разом із
відрізками руху по прямій (2) та вказують на відстань за
автомобілем.
Нижче наведено інтервали між
напрямними лініями:A (червона)=30 смB (жовта)=70 смC (зелена)=150 см
Налаштування
Параметри ( наприклад, яскравість)
можна налаштувати за допомогою інформаційно-розважальної
системи. Детальна інформація
міститься в інструкції до
інформаційно-розважальної
системи.
Дезактивація
Якщо не ввімкнути задню
передачу, камера вимкнеться після
паузи.
Помилка
Камера заднього огляду може не
працювати як слід за наступних
обставин:
■ у темряві,
■ сонце або фари автомобіля світять прямо в об'єктив камери,
■ крига, сніг, бруд чи будь-що інше затуляють об'єктив камери.
Очистіть об'єктив, промийте його
водою, протріть м'якою
тканиною,
■ задні дверцята/двері багажного відділення не зачинено як слід,
■ автомобіль зазнав зіткнення ззаду,
■ відублися екстремальні зміни температур.

142Керування автомобілем та експлуатаціяПальнеПальне для дизельних
двигунів
Використання пального, якість
якого не відповідає діючим
Технічним умовам (Указ № 118 від
27.02.2008 р. з поправками № 1076
від 30.12.2008 р.) може призвести
до пошкодження двигуна та
скасування всіх гарантійних
зобов'язань.
У країнах за межами ЄС
використовуйте євродизель з
концентрацією сірки до 50 проміле.
Не використовуйте морське
дизельне паливо, пічне паливо,
Aquazole та подібні водяні емульсії
з дизпаливом. Дизпальне не
повинно розводитися пальним для
бензинових двигунів.Поповнення рівня
пального9 Небезпека
Перед дозаправкою вимкніть
двигун і будь-які зовнішні
нагрівачі з камерами згорання. Вимкніть мобільні телефони.
Дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправочної станції під час
дозаправки.
9 Небезпека
Пальне є займистим і
вибухонебезпечним.
Забороняється палити.
Забороняється наявність
відкритого вогню.
Якщо в автомобілі є запах
пального, негайно зверніться до
майстерні.
Обережно
У випадку заправки
невідповідним типом палива не
заводьте двигун.
Примітка
Для коректного відображення
рівня пального вимкніть
запалення перед його
поповненням. Уникайте
незначних дозаправлень
(наприклад, менше 5 літрів), щоб
забезпечити точність показань.
Відкидний люк заливної горловини
паливного бака розміщений на лівому боці автомобіля.
Відкидний люк заливної горловини
паливного бака можна відчинити
лише за умови, що автомобіль
відімкнено та відчинено ліві
дверцята.
Відкрийте люк, потягнувши його на
себе.

Керування автомобілем та експлуатація143
Відкрийте кришку заливної
горловини, відкрутивши її проти
годинникової стрілки.
Кришка заливної горловини може
утримуватися скобою на
відкидному люку.
Для заправки палива повністю
вставте пістолет бензоколонки і
увімкніть його.
Після автоматичного відсікання у
бак можна додати не більше двох доз палива.
Обережно
Витріть усі переливи.
Заправивши паливний бак,
закрийте заливну горловину
кришкою та поверніть її за
годинниковою стрілкою до упору.
Закрийте відкидний люк заливної
горловини.
Кришка горловини паливного
баку
Використовуйте лише оригінальні
кришки для горловини паливного
бака. Автомобілі з дизельними
двигунами оснащуються
спеціальними кришками горловини
паливного баку.
Витрати пального -
викиди CO 2
Витрата пального (у
комбінованому режимі) для моделі
Opel Vivaro становить від 9,13 до
7,54 л/100 км.
Викиди CO 2 (комбінований режим)
становлять 179-155 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи
в інших національних
реєстраційних документах.
Загальна інформаціяНаведені офіційні дані про
споживання палива та викиди СО 2
ґрунтуються на базовій моделі ЄС
для стандартного обладнання.
Показники витрат пального й
викидів CO 2 визначені відповідно
до Регламенту R (ЄС) № 715/2007 (остання застосовна версія) з
урахуванням маси транспортного
засобу в робочому стані згідно з
вимогами цього регламенту.
Дані надаються тільки для
порівняння з різними
модифікаціями автомобілів і не сприймаються як гарантія
фактичного рівня споживання
палива конкретною моделлю
автомобіля.

144Керування автомобілем та експлуатація
Додаткове обладнання може
призвести до незначного
збільшення споживання пального
та викидів СО 2, порівняно із
наведеними даними. Більше того,
витрати пального залежать від
індивідуального стилю водіння, а
також від інтенсивності руху та
дорожніх умов.Зчіпний пристрій для
причепа
Загальна інформація
Проводьте модернізацію
буксирувального обладнання в
майстерні. Це може бути
потрібним, щоб внести зміни, які
впливають на систему
охолодження, теплозахист або
інше обладнання. Використовуйте
лише схвалене для вашого
автомобіля обладнання.
Характеристики водіння
та поради щодо
буксирування
Для причепів з гальмами -
приєднайте трос запобіжної
фіксації.
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього,
якщо стабілізатор, який діє на кулю причіпного пристрою,
використовується для зменшенняколивальних рухів. Для причепів з
низькою курсовою стійкістю
рекомендується використовувати
стабілізатор.
Не можна перевищувати
максимальну швидкість у 80 км/г,
навіть у країнах, де дозволяються
вищі швидкості.
Якщо причеп починає коливатися,
рухайтеся повільніше, не
намагайтеся різко виправити
керування та гальмування.
Під час спуску їдьте на тій самій
передачі, на якій їхали вгору, та з
приблизно такою швидкістю.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 200.
Буксирування причепа Вантаж причепа
Допустимим навантаженням
причепа є максимальні значення,
які залежать від автомобіля та
двигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця

Керування автомобілем та експлуатація145
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа
вказані в документації автомобіля.
Загалом, вони є дійсними для
схилів з градієнтом максимум до 12 %.
Допустиме навантаження причепа
застосовується до вказаного схилу
та до висоти 1000 метрів над
рівнем моря. Оскільки через
розрідження повітря потужність
двигуна зі збільшенням висоти
зменшується, що послаблює
здатність подолання підйомів,
допустима загальна вага
автопоїзда також зменшується на
10 % на кожну 1000 метрів
додаткової висоти. Загальна маса
автопотяга не повинна
зменшуватися під час руху
дорогами з легкими схилами
(менше 8%, наприклад, шосе).Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 191.
Вертикальне навантаження
на причіпний пристрій Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій указано на
маркувальній табличці
буксирувального обладнання та в
документації до автомобіля.
Завжди прагніть до максимального навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно бути
менше 25 кг.При масі причепа 1200 кг і більше,
вертикальне навантаження при
навішуванні не повинно бути
меншим за 50 кг.
Навантаження на задню вісь
Коли причеп навішений, і
буксируючий автомобіль повністю
завантажений (включно з водієм і
усіма пасажирами), допустиме
навантаження на задню вісь (див.
ідентифікаційну табличку або
документацію автомобіля)
неприпустиме.
Система допомоги під
час руху з причепом
Якщо система виявляє коливальні рухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо якомога міцніше.
Функція стабілізації причепа (TSA)
є складовою електронної системи курсової стійкості (ESP) 3 133.

146Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............146
Перевірки автомобіля ..............147
Заміна лампи ............................ 155
Електрична система ................161
Інструменти автомобіля ..........166
Колеса та шини ........................167
Запуск від зовнішнього дже‐
рела ........................................... 179
Буксирування ............................ 181
Догляд за зовнішнім виглядом 183Загальна інформація
Аксесуари та модифікації
автомобілів Рекомендується використовувати
оригінальні деталі і аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад,
змін в електронні системи
керування (налаштування чіпа).Зберігання автомобіля
Зберігання протягом
тривалого періоду часу Якщо автомобіль потрібно
зберігати протягом кількох місяців:
■ Помийте автомобіль і натріть його воском.
■ Перевірте віск у моторному відділенні та на днищі.
■ Почистіть та законсервуйте гумові ущільнювачі.
■ Повністю заповніть паливний бак.
■ Замініть мастило в двигуні.
■ Висушіть резервуар для миючої рідини.
■ Перевірте рівень антифризу та захист від корозії.
■ Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.

Догляд за автомобілем147
■ Припаркуйте автомобіль всухому, добре провітрюваномумісці. Увімкніть першу чи задню
передачу. Усуньте можливість
відкочування автомобіля.
■ Не застосовуйте стоянкове гальмо.
■ Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
■ Від’єднайте затискач від негативної клеми акумулятора.
Майте на увазі, що після цього не
всі системи будуть
функціонувати, наприклад,
система запобігання викраденню автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
■ Підключіть клему до негативного виходу акумулятора. Активуйте
систему електропідйомників
вікон.
■ Перевірте тиск у шинах.
■ Заповніть резервуар промивною рідиною.■ Перевірте рівень мастила вдвигуні.
■ Перевірте рівень охолоджувальної рідини.
■ За потреби встановіть номерний знак.
Отримання автомобіля
після відпрацювання
ресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті.
Довіряйте виконання цієї роботи
лише авторизованим центрам
переробки.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.
9 Небезпека
Для системи запалення
генерується дуже висока
напруга. Не торкайтеся їх.
Кришки для заливання мастила в
двигун, охолоджувальної рідини,
миючої рідини омивача та ручка
щупа мастила є жовтого кольору
для полегшення їх розпізнавання.

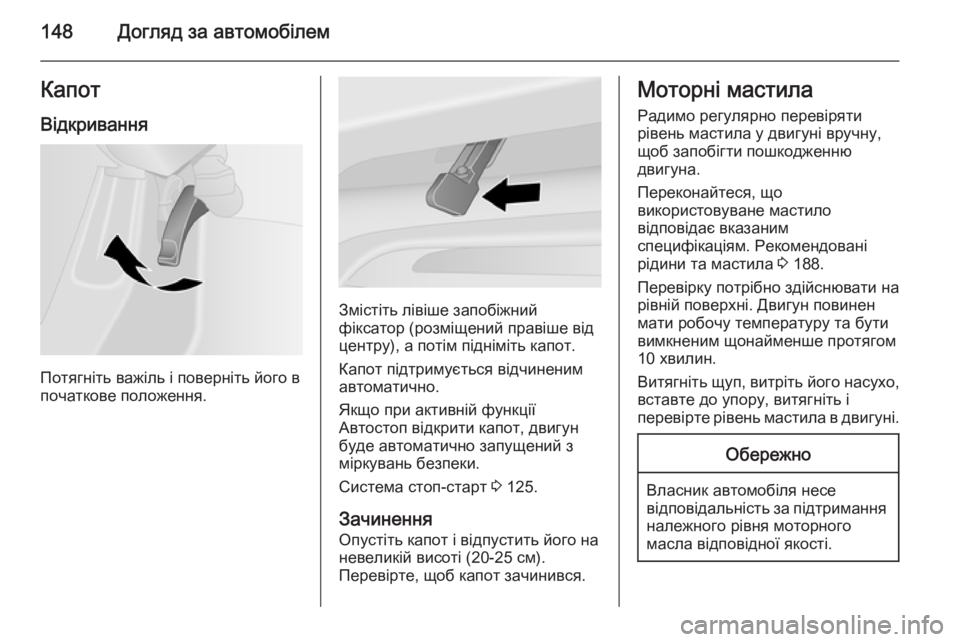

148Догляд за автомобілемКапотВідкривання
Потягніть важіль і поверніть його в
початкове положення.
Змістіть лівіше запобіжний
фіксатор (розміщений правіше від
центру), а потім підніміть капот.
Капот підтримується відчиненим
автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Система стоп-старт 3 125.
Зачинення
Опустіть капот і відпустить його на
невеликій висоті (20-25 см).
Перевірте, щоб капот зачинився.
Моторні мастила
Радимо регулярно перевіряти
рівень мастила у двигуні вручну,
щоб запобігти пошкодженню
двигуна.
Переконайтеся, що
використовуване мастило
відповідає вказаним
специфікаціям. Рекомендовані
рідини та мастила 3 188.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом
10 хвилин.
Витягніть щуп, витріть його насухо,
вставте до упору, витягніть і
перевірте рівень мастила в двигуні.Обережно
Власник автомобіля несе
відповідальність за підтримання належного рівня моторного
масла відповідної якості.
