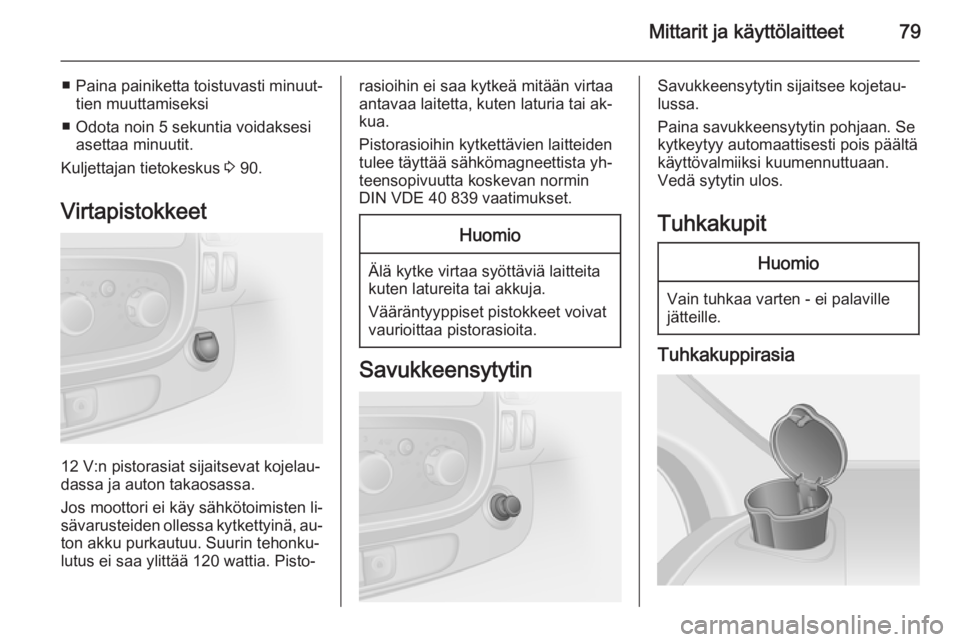

Mittarit ja käyttölaitteet79
■Paina painiketta toistuvasti minuut‐
tien muuttamiseksi
■ Odota noin 5 sekuntia voidaksesi asettaa minuutit.
Kuljettajan tietokeskus 3 90.
Virtapistokkeet
12 V:n pistorasiat sijaitsevat kojelau‐
dassa ja auton takaosassa.
Jos moottori ei käy sähkötoimisten li‐ sävarusteiden ollessa kytkettyinä, au‐ ton akku purkautuu. Suurin tehonku‐
lutus ei saa ylittää 120 wattia. Pisto‐
rasioihin ei saa kytkeä mitään virtaa
antavaa laitetta, kuten laturia tai ak‐
kua.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.Huomio
Älä kytke virtaa syöttäviä laitteita
kuten latureita tai akkuja.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasioita.
Savukkeensytytin
Savukkeensytytin sijaitsee kojetau‐
lussa.
Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältäkäyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia

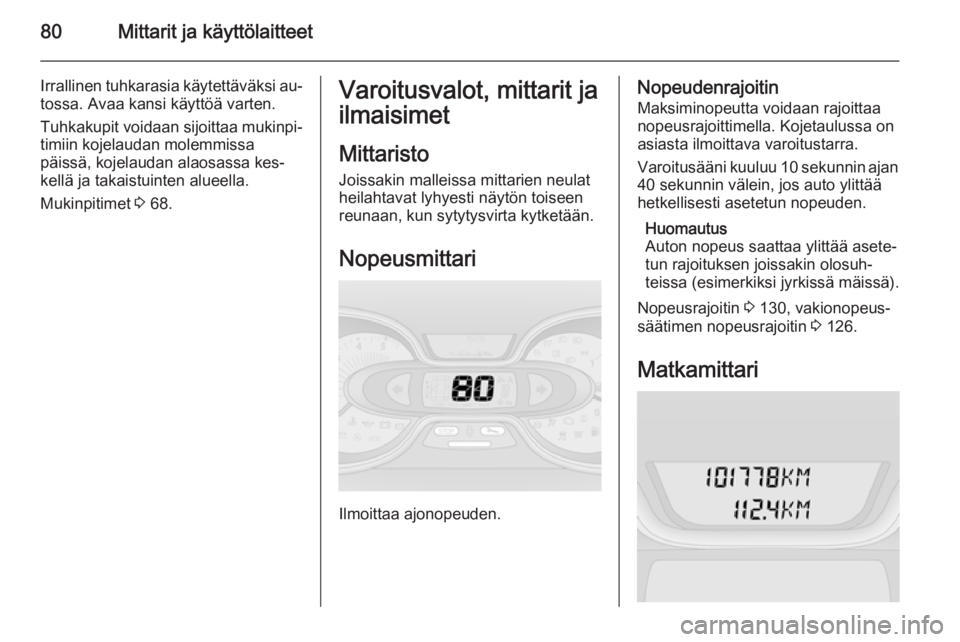

80Mittarit ja käyttölaitteet
Irrallinen tuhkarasia käytettäväksi au‐tossa. Avaa kansi käyttöä varten.
Tuhkakupit voidaan sijoittaa mukinpi‐ timiin kojelaudan molemmissa
päissä, kojelaudan alaosassa kes‐
kellä ja takaistuinten alueella.
Mukinpitimet 3 68.Varoitusvalot, mittarit ja
ilmaisimet
MittaristoJoissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Nopeudenrajoitin
Maksiminopeutta voidaan rajoittaa
nopeusrajoittimella. Kojetaulussa on asiasta ilmoittava varoitustarra.
Varoitusääni kuuluu 10 sekunnin ajan
40 sekunnin välein, jos auto ylittää
hetkellisesti asetetun nopeuden.
Huomautus
Auton nopeus saattaa ylittää asete‐
tun rajoituksen joissakin olosuh‐
teissa (esimerkiksi jyrkissä mäissä).
Nopeusrajoitin 3 130, vakionopeus‐
säätimen nopeusrajoitin 3 126.
Matkamittari

Mittarit ja käyttölaitteet81
Näyttää tallennetun ajomatkan.Osamatkamittari
Osamatkamittari näkyy matkamittarin alla kuljettajan tietokeskuksessa ja
näyttää edellisen nollauksen jälkeen
ajetun matkan.
Nollaa osamatkamittarin näkyessä
painamalla painiketta pyyhinvivun
päässä muutaman sekunnin ajan sy‐
tytysvirran ollessa kytkettynä. Näyttö
vilkkuu ja arvo nollautuu.
Kuljettajan tietokeskus 3 90.
KierroslukumittariNäyttää moottorin käyntinopeuden.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.Huomio
Neulan ollessa keltaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoainesäiliössä olevan
polttoaineen määrän.
Polttoaineen ollessa vähissä myös
mittariston merkkivalo Y palaa
3 82 (jäljellä oleva ajomatka on noin
50 kilometriä): lisää polttoainetta heti 3 134.
Älä aja säiliötä tyhjäksi.
Dieselpolttoainejärjestelmä, ilmaus
3 145.
Huomautus
Sytytysvirta täytyy katkaista ennen
tankkaamista sen varmistamiseksi,
että polttoainemäärä näkyy näy‐
tössä oikein. Vältä pienten polttoai‐
nemäärien lisäystä (esim. alle
5 litraa) lukemien tarkkuuden var‐
mistamiseksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.

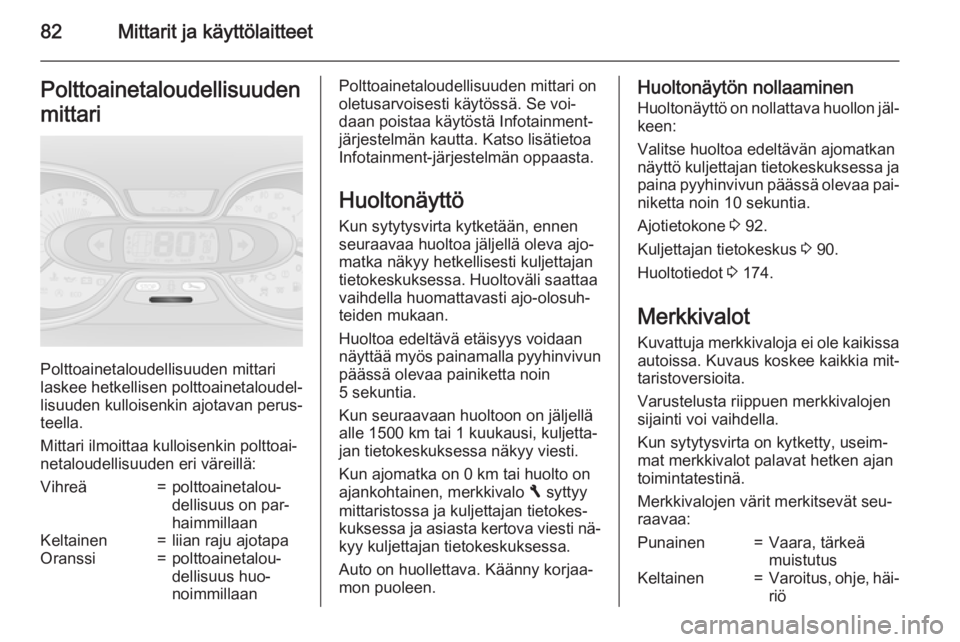

82Mittarit ja käyttölaitteetPolttoainetaloudellisuudenmittari
Polttoainetaloudellisuuden mittari
laskee hetkellisen polttoainetaloudel‐
lisuuden kulloisenkin ajotavan perus‐
teella.
Mittari ilmoittaa kulloisenkin polttoai‐
netaloudellisuuden eri väreillä:
Vihreä=polttoainetalou‐
dellisuus on par‐
haimmillaanKeltainen=liian raju ajotapaOranssi=polttoainetalou‐
dellisuus huo‐
noimmillaanPolttoainetaloudellisuuden mittari on
oletusarvoisesti käytössä. Se voi‐
daan poistaa käytöstä Infotainment-
järjestelmän kautta. Katso lisätietoa
Infotainment-järjestelmän oppaasta.
Huoltonäyttö Kun sytytysvirta kytketään, ennen
seuraavaa huoltoa jäljellä oleva ajo‐
matka näkyy hetkellisesti kuljettajan
tietokeskuksessa. Huoltoväli saattaa
vaihdella huomattavasti ajo-olosuh‐
teiden mukaan.
Huoltoa edeltävä etäisyys voidaan
näyttää myös painamalla pyyhinvivun
päässä olevaa painiketta noin
5 sekuntia.
Kun seuraavaan huoltoon on jäljellä
alle 1500 km tai 1 kuukausi, kuljetta‐
jan tietokeskuksessa näkyy viesti.
Kun ajomatka on 0 km tai huolto on
ajankohtainen, merkkivalo F syttyy
mittaristossa ja kuljettajan tietokes‐
kuksessa ja asiasta kertova viesti nä‐ kyy kuljettajan tietokeskuksessa.
Auto on huollettava. Käänny korjaa‐
mon puoleen.Huoltonäytön nollaaminen
Huoltonäyttö on nollattava huollon jäl‐ keen:
Valitse huoltoa edeltävän ajomatkan
näyttö kuljettajan tietokeskuksessa ja paina pyyhinvivun päässä olevaa pai‐
niketta noin 10 sekuntia.
Ajotietokone 3 92.
Kuljettajan tietokeskus 3 90.
Huoltotiedot 3 174.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita.
Varustelusta riippuen merkkivalojen
sijainti voi vaihdella.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä
muistutusKeltainen=Varoitus, ohje, häi‐ riö

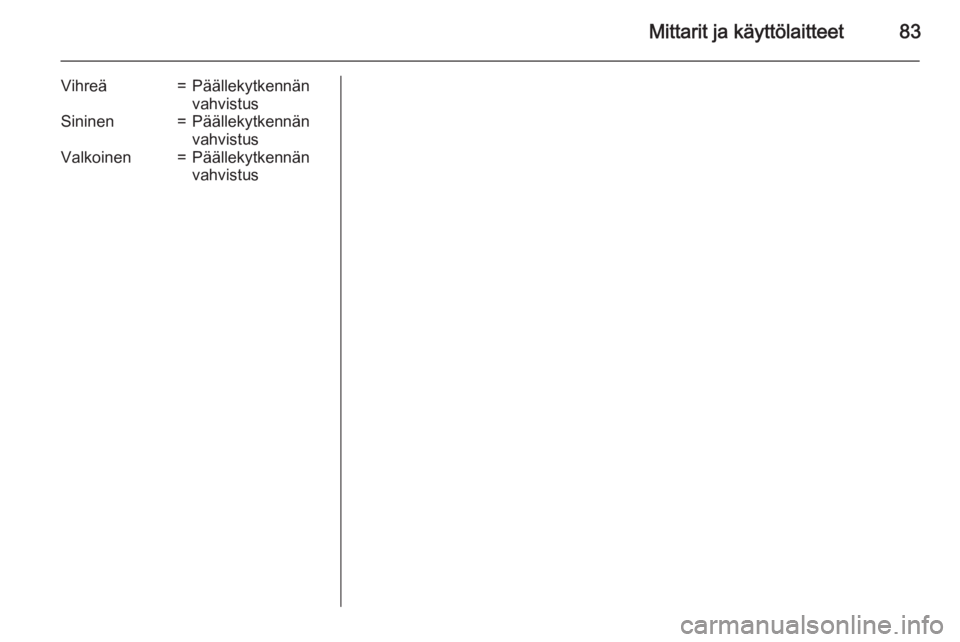

Mittarit ja käyttölaitteet83
Vihreä=Päällekytkennän
vahvistusSininen=Päällekytkennän
vahvistusValkoinen=Päällekytkennän
vahvistus

84Mittarit ja käyttölaitteet

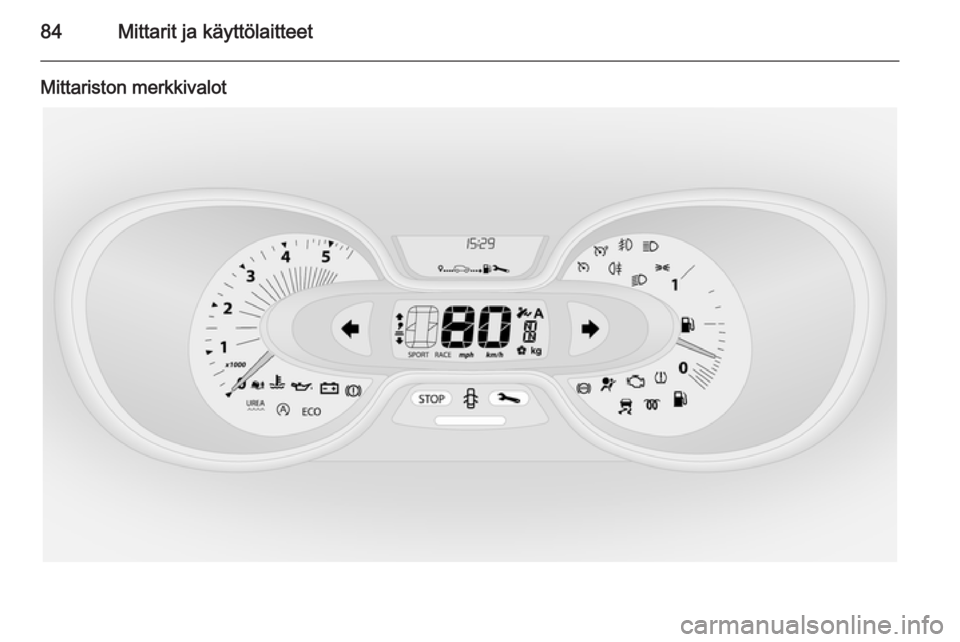

Mittariston merkkivalot

Mittarit ja käyttölaitteet85

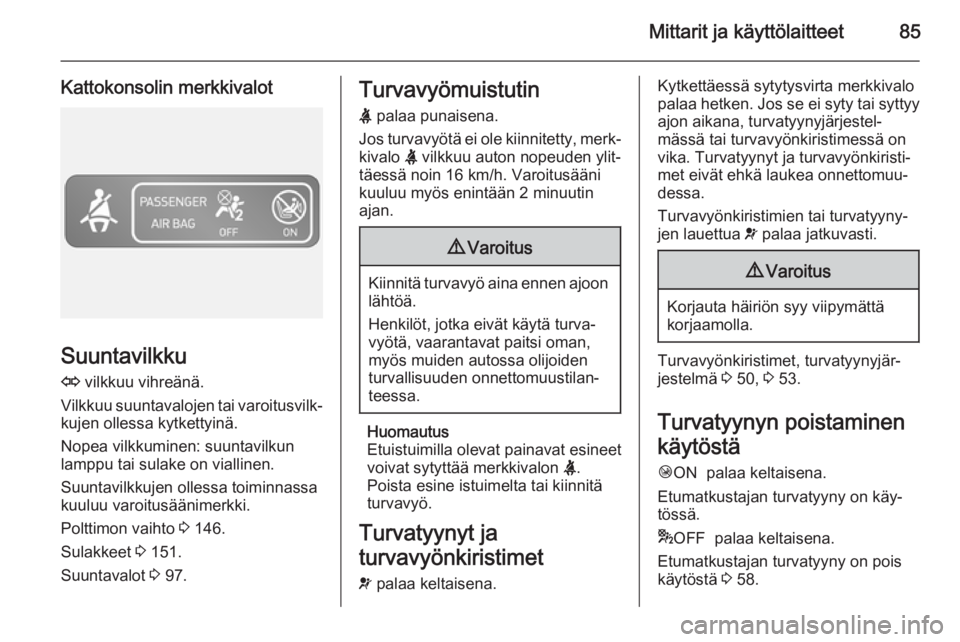

Kattokonsolin merkkivalot
Suuntavilkku
O vilkkuu vihreänä.
Vilkkuu suuntavalojen tai varoitusvilk‐ kujen ollessa kytkettyinä.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Suuntavilkkujen ollessa toiminnassa
kuuluu varoitusäänimerkki.
Polttimon vaihto 3 146.
Sulakkeet 3 151.
Suuntavalot 3 97.
Turvavyömuistutin
X palaa punaisena.
Jos turvavyötä ei ole kiinnitetty, merk‐ kivalo X vilkkuu auton nopeuden ylit‐
täessä noin 16 km/h. Varoitusääni
kuuluu myös enintään 2 minuutin
ajan.9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Huomautus
Etuistuimilla olevat painavat esineet
voivat sytyttää merkkivalon X.
Poista esine istuimelta tai kiinnitä
turvavyö.
Turvatyynyt ja
turvavyönkiristimet
v palaa keltaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa hetken. Jos se ei syty tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä tai turvavyönkiristimessä on
vika. Turvatyynyt ja turvavyönkiristi‐
met eivät ehkä laukea onnettomuu‐
dessa.
Turvavyönkiristimien tai turvatyyny‐
jen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavyönkiristimet, turvatyynyjär‐
jestelmä 3 50, 3 53.
Turvatyynyn poistaminen
käytöstä Ó ON palaa keltaisena.
Etumatkustajan turvatyyny on käy‐
tössä.
* OFF palaa keltaisena.
Etumatkustajan turvatyyny on pois
käytöstä 3 58.

86Mittarit ja käyttölaitteet
Jos molemmat merkkivalot ÓON ja
* OFF palavat samanaikaisesti, jär‐
jestelmässä on vika. Järjestelmän tila ei ole havaittavissa, siksi kukaan ei
saa istua etumatkustajan istuimella.
Käänny heti korjaamon puoleen.
Jos valot palavat yhdessä merkkiva‐
lon v tai F kanssa, käänny korjaa‐
mon puoleen.9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Turvatyynyjärjestelmä 3 53, turva‐
vyönkiristimet 3 50 , turvatyynyn pois‐
taminen käytöstä 3 58.
Latausjärjestelmä
p palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Palaa moottorin käydessä
Jos merkkivalo p syttyy moottorin
käydessä (samalla, kun merkkivalo
C syttyy ja äänimerkki kuuluu), py‐
säytä auto ja sammuta moottori.
Auton akku ei lataudu. Moottorin
jäähdytys saattaa olla keskeytynyt.
Jarrutusta ei ehkä tehosteta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐ tytysvirta kytketään päälle.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.Vilkkuu moottorin käydessä
Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
viipymättä korjaamon puoleen.
Huolla auto pian F palaa keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Voi palaa yhdessä muiden merkkiva‐
lojen kanssa, kuljettajan tietokeskuk‐
sessa voi näkyä asiasta kertova
viesti. Käänny välittömästi korjaamon puoleen.
Sammuta moottori
C palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Jos valo palaa yhdessä muiden merk‐
kivalojen kanssa ( esim. p, I ja R)
samalla kun varoitusääni kuuluu ja

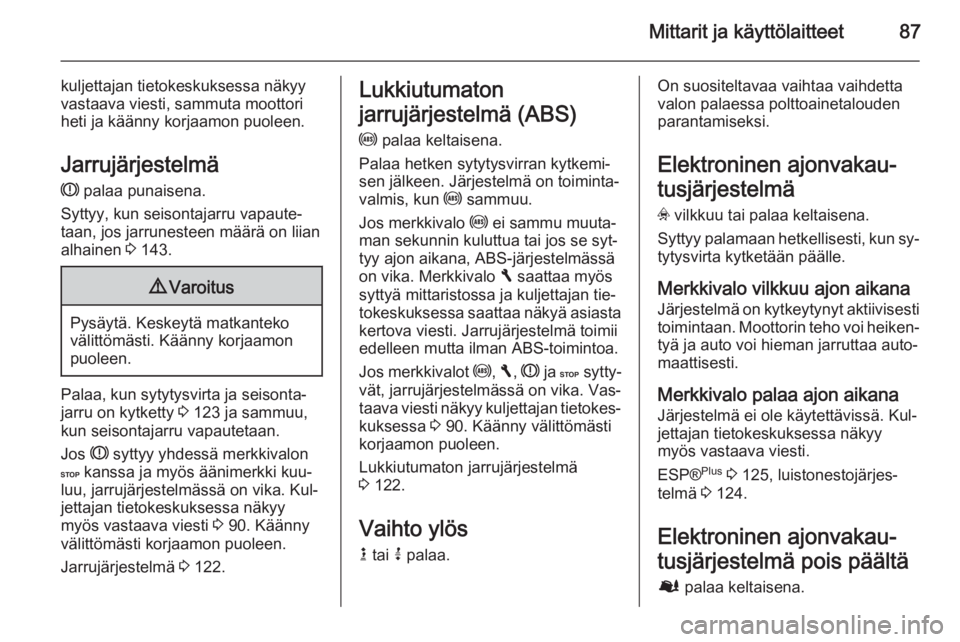

Mittarit ja käyttölaitteet87
kuljettajan tietokeskuksessa näkyy
vastaava viesti, sammuta moottori
heti ja käänny korjaamon puoleen.
Jarrujärjestelmä R palaa punaisena.
Syttyy, kun seisontajarru vapaute‐
taan, jos jarrunesteen määrä on liian
alhainen 3 143.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Palaa, kun sytytysvirta ja seisonta‐
jarru on kytketty 3 123 ja sammuu,
kun seisontajarru vapautetaan.
Jos R syttyy yhdessä merkkivalon
C kanssa ja myös äänimerkki kuu‐
luu, jarrujärjestelmässä on vika. Kul‐
jettajan tietokeskuksessa näkyy
myös vastaava viesti 3 90. Käänny
välittömästi korjaamon puoleen.
Jarrujärjestelmä 3 122.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa hetken sytytysvirran kytkemi‐
sen jälkeen. Järjestelmä on toiminta‐
valmis, kun u sammuu.
Jos merkkivalo u ei sammu muuta‐
man sekunnin kuluttua tai jos se syt‐
tyy ajon aikana, ABS-järjestelmässä
on vika. Merkkivalo F saattaa myös
syttyä mittaristossa ja kuljettajan tie‐
tokeskuksessa saattaa näkyä asiasta kertova viesti. Jarrujärjestelmä toimii
edelleen mutta ilman ABS-toimintoa.
Jos merkkivalot u, F , R ja C sytty‐
vät, jarrujärjestelmässä on vika. Vas‐ taava viesti näkyy kuljettajan tietokes‐ kuksessa 3 90. Käänny välittömästi
korjaamon puoleen.
Lukkiutumaton jarrujärjestelmä
3 122.
Vaihto ylös k tai j palaa.On suositeltavaa vaihtaa vaihdetta
valon palaessa polttoainetalouden parantamiseksi.
Elektroninen ajonvakau‐
tusjärjestelmä
v vilkkuu tai palaa keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Merkkivalo vilkkuu ajon aikana Järjestelmä on kytkeytynyt aktiivisesti
toimintaan. Moottorin teho voi heiken‐ tyä ja auto voi hieman jarruttaa auto‐maattisesti.
Merkkivalo palaa ajon aikana
Järjestelmä ei ole käytettävissä. Kul‐
jettajan tietokeskuksessa näkyy
myös vastaava viesti.
ESP® Plus
3 125, luistonestojärjes‐
telmä 3 124.
Elektroninen ajonvakau‐
tusjärjestelmä pois päältä Ø palaa keltaisena.

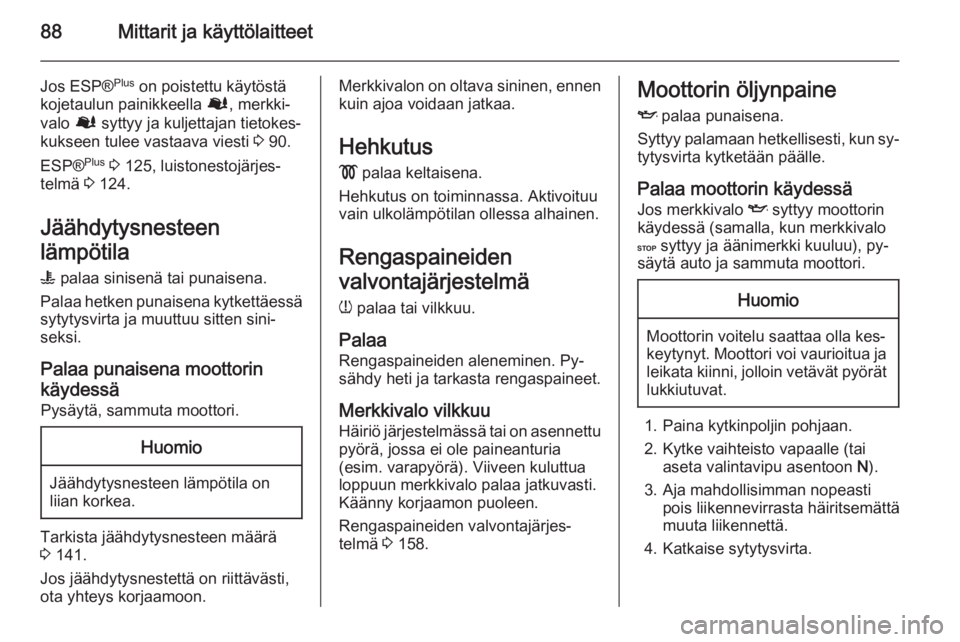

88Mittarit ja käyttölaitteet
Jos ESP®Plus
on poistettu käytöstä
kojetaulun painikkeella Ø, merkki‐
valo Ø syttyy ja kuljettajan tietokes‐
kukseen tulee vastaava viesti 3 90.
ESP® Plus
3 125, luistonestojärjes‐
telmä 3 124.
Jäähdytysnesteen
lämpötila
W palaa sinisenä tai punaisena.
Palaa hetken punaisena kytkettäessä sytytysvirta ja muuttuu sitten sini‐
seksi.
Palaa punaisena moottorin
käydessä Pysäytä, sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.
Tarkista jäähdytysnesteen määrä
3 141.
Jos jäähdytysnestettä on riittävästi, ota yhteys korjaamoon.
Merkkivalon on oltava sininen, ennen kuin ajoa voidaan jatkaa.
Hehkutus ! palaa keltaisena.
Hehkutus on toiminnassa. Aktivoituu
vain ulkolämpötilan ollessa alhainen.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Viiveen kuluttua
loppuun merkkivalo palaa jatkuvasti.
Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 158.Moottorin öljynpaine
I palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐ tytysvirta kytketään päälle.
Palaa moottorin käydessä Jos merkkivalo I syttyy moottorin
käydessä (samalla, kun merkkivalo
C syttyy ja äänimerkki kuuluu), py‐
säytä auto ja sammuta moottori.Huomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja
leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle (tai aseta valintavipu asentoon N).
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
