Page 13 of 209
V krátkosti11
1Boční větrací otvory ............113
2 Popelník ................................ 80
Držák nápojů ........................ 69
3 Spínač světel ....................... 97
Zadní světlo do mlhy ...........100
Přední světla do mlhy ........100
Výstupní osvětlení ..............102
Směrová světla a signál
změny jízdního pruhu .........100
Obrysová světla ....................97
Světelná houkačka,
potkávací světla a dálková světla ..................................... 98
4 Přístroje ................................ 81
Informační centrum řidiče ....91
5 Houkačka .............................. 77
Airbag řidiče .......................... 566Stěrač čelního skla,
ostřikovač čelního skla .........77
Systém stěrače zadního
okna, ostřikovače zadního
okna ..................................... 78
Palubní počítač ....................94
7 Čtečka karet pro systém
elektronického klíče ..............22
8 Ovládací prvek sloupku
řízení ..................................... 77
9 Středové větrací otvory .......113
10 Napájecí zásuvka .................. 80
Zapalovač cigaret .................. 80
Přihrádka na mince, USB
port ........................................ 68
11 Informační centrum řidiče .....91
Palubní počítač ....................94
12 Airbag předního
spolujezdce ........................... 56
13 Odkládací schránka
v palubní desce ....................6814Vyhřívání vnějších
zpětných zrcátek ...................38
Vyhřívání zadního okna ........41
Řízení volnoběžných
otáček ................................. 119
15 Napájecí zásuvka .................. 80
Zapalovač cigaret .................. 80
16 Klimatizace .......................... 104
Elektronicky řízená
klimatizace .......................... 106
17 Popelník ................................ 80
Držák nápojů ........................ 69
18 Výstražná světla .................... 99
Centrální zamykání ...............24
19 Tlačítko Power pro systém
elektronického klíče ............117
20 Tlačítko Eco pro režim
úspory paliva ....................... 115
21 Systém Stop-start ...............120
Tempomat a omezovač
rychlosti .............................. 130
Page 16 of 209
14V krátkosti
Výstražná světla
Ovládaná pomocí tlačítka ¨.
Výstražná světla 3 99.
Houkačka
Stiskněte j.
Systémy ostřikovače
a stěračů
Stěrač čelního skla7=vypnutoK=intervalové stírání nebo
automatické stírání u modelu
s dešťovým snímačem1=pomalé stírání2=rychlé stírání
Stěrače čelního skla 3 77, výměna
lišty stěrače 3 150.
Page 17 of 209
V krátkosti15
Ostřikovače čelního skla
a světlometů
Zatáhněte za páku.
Ostřikovače čelního skla
a světlometů 3 77, kapalina
ostřikovače 3 146.
Systém stěrače a ostřikovače
zadního skla
Otočte páčku:
7=vypnutoe=stěračf=ostřikovač
Stěrač/ostřikovač zadního okna
3 78, Kapalina ostřikovače 3 146.
Klimatizace
Vyhřívání zadního okna
Vyhřívání se ovládá stisknutím
tlačítka Ü.
Vyhřívání zadního skla 3 41.
Vyhřívání vnějších zpětných
zrcátek Stisknutím tlačítka Ü se také zapne
vyhřívání vnějších zpětných zrcátek.
Vyhřívání vnějších zpětných zrcátek
3 38.
Page 79 of 209

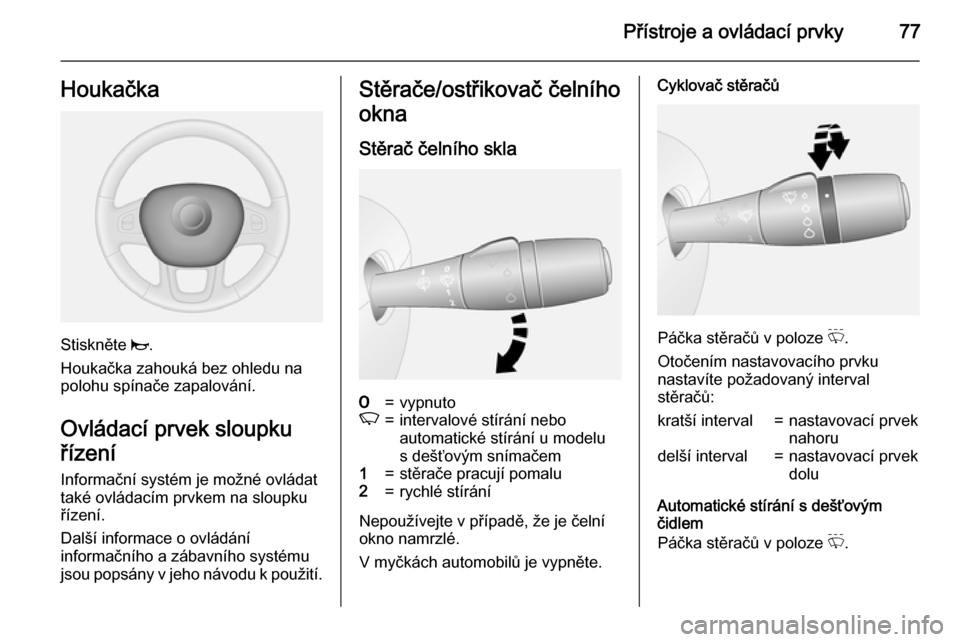

Přístroje a ovládací prvky77Houkačka
Stiskněte j.
Houkačka zahouká bez ohledu na
polohu spínače zapalování.
Ovládací prvek sloupku
řízení
Informační systém je možné ovládat
také ovládacím prvkem na sloupku
řízení.
Další informace o ovládání
informačního a zábavního systému jsou popsány v jeho návodu k použití.
Stěrače/ostřikovač čelního
okna
Stěrač čelního skla7=vypnutoK=intervalové stírání nebo
automatické stírání u modelu
s dešťovým snímačem1=stěrače pracují pomalu2=rychlé stírání
Nepoužívejte v případě, že je čelní
okno namrzlé.
V myčkách automobilů je vypněte.
Cyklovač stěračů
Páčka stěračů v poloze P.
Otočením nastavovacího prvku
nastavíte požadovaný interval
stěračů:
kratší interval=nastavovací prvek
nahorudelší interval=nastavovací prvek
dolu
Automatické stírání s dešťovým
čidlem
Páčka stěračů v poloze P.
Page 80 of 209
78Přístroje a ovládací prvky
Dešťové čidlo detekuje množstvívody na předním skle a automatickyreguluje časování stíracích cyklů pro
čelní sklo.
Kdykoliv vypnete zapalování, musíte
znovu zvolit automatické stírání.
Nastavitelná citlivost dešťového čidla
Otočením nastavovacího prvku
nastavíte citlivost:menší citlivost=nastavovací prvek
nahoruvyšší citlivost=nastavovací prvek
dolu
Dešťové čidlo je umístěn na čelním
skle. Udržujte čidlo čisté, zbavené
prachu, nečistot a námrazy.

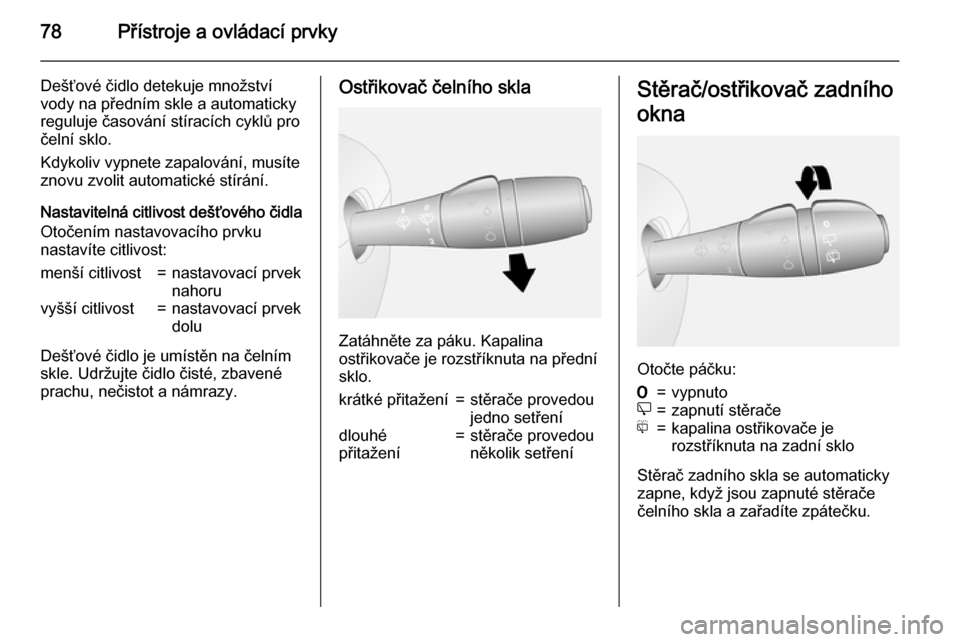

Ostřikovač čelního skla
Zatáhněte za páku. Kapalina
ostřikovače je rozstříknuta na přední
sklo.
krátké přitažení=stěrače provedou
jedno setřenídlouhé
přitažení=stěrače provedou
několik setřeníStěrač/ostřikovač zadního
okna
Otočte páčku:
7=vypnutoe=zapnutí stěračef=kapalina ostřikovače je rozstříknuta na zadní sklo
Stěrač zadního skla se automaticky
zapne, když jsou zapnuté stěrače
čelního skla a zařadíte zpátečku.
Page 143 of 209
Péče o vozidlo141Péče o vozidloVšeobecné informace................141
Kontroly vozidla ......................... 142
Výměna žárovky ........................150
Elektrická soustava ....................155
Nářadí vozidla ............................ 160
Kola a pneumatiky .....................161
Startování pomocí startovacích
kabelů ........................................ 172
Tažení ........................................ 174
Péče o vzhled ............................ 175Všeobecné informace
Příslušenství a úpravy
vozidla Doporučujeme používat originální
náhradní díly a příslušenství a díly
schválené výrobním závodem pro typ Vašeho vozidla. U jiných produktů
nemůžeme provádět vyhodnocování
ani zaručit spolehlivost - a to ani
v případě, že mají oficiálně nebo jinak
udělené schválení.
Neprovádějte žádné úpravy na
elektrické soustavě, například změny elektronických řídicích jednotek
(přečipování).Výstraha
Při přepravě vozidla vlakem nebo
na odtahovém voze by se mohly
poškodit zástěrky za podběhem.
Skladování vozidla
Dlouhodobé odstavení vozidla
Jestliže hodláte vozidlo odstavit na
několik měsíců:
■ Umyjte a navoskujte vozidlo.
■ Nechte zkontrolovat vosk v motorovém prostoru a na spodku
vozidla.
■ Vyčistěte a nakonzervujte pryžová těsnění.
■ Doplňte kompletně palivovou nádrž.
■ Vyměňte motorový olej.
■ Vypusťte nádržku kapaliny ostřikovače.
■ Zkontrolujte ochranu proti zamrznutí a korozi chladicí
kapaliny.
■ Nastavte tlak v pneumatikách na hodnotu předepsanou pro plné
zatížení.
Page 144 of 209
142Péče o vozidlo
■ Zaparkujte vozidlo na suchéma dobře větraném místě. Zařaďteprvní převodový stupeň nebo
zpátečku. Tím se zabrání
samovolnému pohybu vozidla.
■ Parkovací brzdu nechte odbrzděnou.
■ Otevřete kapotu, zavřete všechny dveře a zamkněte vozidlo.
■ Odpojte svorku od záporného vývodu akumulátoru vozidla.
Uvědomte si, že žádný systém není
funkční, např. systém alarmu.
Opětovné uvedení vozidla do provozu
Když hodláte vozidlo opětovně uvést
do provozu:
■ Připojte svorku k zápornému vývodu akumulátoru vozidla.
Aktivujte elektroniku elektricky
ovládaných oken.
■ Zkontrolujte tlak vzduchu v pneumatikách.
■ Naplňte nádržku kapaliny ostřikovače.■ Zkontrolujte hladinu motorovéhooleje.
■ Zkontrolujte hladinu chladicí kapaliny.
■ Pokud je to nutné, namontujte RZ.
Recyklace vozidla po
ukončení jeho životnosti Informace o recyklačních centrech
a recyklaci vozidla po ukončení jeho
životnosti naleznete na naší
internetové stránce. Tuto práci svěřte
pouze autorizovanému recyklačnímu
středisku.Kontroly vozidla
Provádění práce9 Varování
Kontroly v motorovém prostoru
provádějte pouze při vypnutém zapalování.
Ventilátor chladiče může začít
pracovat i při vypnutém
zapalování.
9 Nebezpečí
Systém zapalování vytváří
mimořádně vysoké napětí.
Nedotýkejte se jich.
Pro snazší orientaci jsou víčko
plnicího otvoru motorového oleje,
víčko vyrovnávací nádržky chladicí kapaliny, kryt nádržky kapaliny
ostřikovače a rukojeť měrky
motorového oleje označeny žlutě.
Page 148 of 209
146Péče o vozidlonečistoty nedostaly víčko na
straně kapaliny nebo přímo do
nádržky.

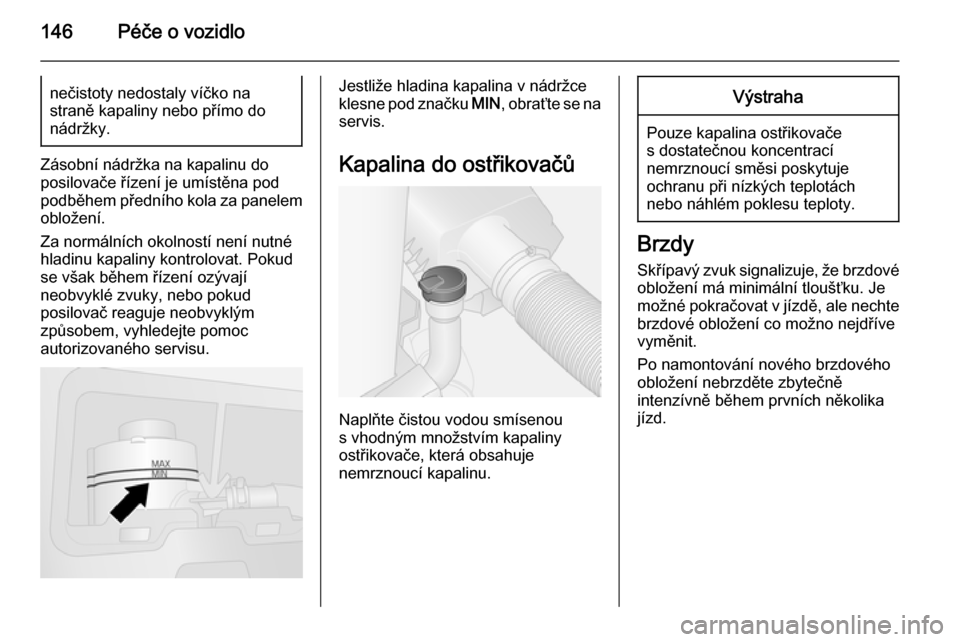

Zásobní nádržka na kapalinu do posilovače řízení je umístěna pod
podběhem předního kola za panelem obložení.
Za normálních okolností není nutné
hladinu kapaliny kontrolovat. Pokud
se však během řízení ozývají
neobvyklé zvuky, nebo pokud
posilovač reaguje neobvyklým
způsobem, vyhledejte pomoc
autorizovaného servisu.
Jestliže hladina kapalina v nádržce
klesne pod značku MIN, obraťte se na
servis.
Kapalina do ostřikovačů
Naplňte čistou vodou smísenou
s vhodným množstvím kapaliny
ostřikovače, která obsahuje
nemrznoucí kapalinu.
Výstraha
Pouze kapalina ostřikovače
s dostatečnou koncentrací
nemrznoucí směsi poskytuje
ochranu při nízkých teplotách
nebo náhlém poklesu teploty.
Brzdy
Skřípavý zvuk signalizuje, že brzdové obložení má minimální tloušťku. Je
možné pokračovat v jízdě, ale nechte
brzdové obložení co možno nejdříve
vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.
Page 161 of 209
Péče o vozidlo159
Č.Obvod1Akumulátor vozidla (se
systémem elektronického klíče)2Záloha akumulátoru APC (se
systémem elektronického klíče)3Systém topení a větrání4Úpravy5Úpravy6Systém topení a větrání7Přídavné topení a větrání,
systém klimatizace8Systém přídavného topení
a větrání9Elektrická vnější zrcátka, doda‐
tečné úpravy10Vyhřívání vnějších zpětných zrcátek11Rádio, multimédia, elektrická
vnější zrcátka, diagnostická
zásuvka12Multimédia, tažné zařízeníČ.Obvod13Komfortní osvětlení, ochrana
proti vybití akumulátoru14Systém vstřikování paliva,
systém monitorování tlaku
vzduchu v pneumatikách,
systém elektronického klíče15Výstražná světla, směrová světla a signály změny jízdního pruhu16Centrální zamykání17Levé dálkové světlo, pravé
tlumené světlo, koncová světla,
levé denní světlo18Přední mlhová světla, zadní
mlhová světla, osvětlení regis‐
trační značky19Alarm, houkačka, osvětlení,
stěrač20Sestava sdružených přístrojů21Spínač světelČ.Obvod22Stěrač zadního okna, čerpadlo
ostřikovače čelního skla,
houkačka23Hlavní akumulátor APC24Světla zpátečky25Brzdový spínač26Vstřikování paliva, startér27Airbag, zámek sloupku řízení28Elektricky ovládané okno spolu‐
jezdce29Posilovač řízení30Brzdová světla31Záloha akumulátoru APC (se
systémem elektronického klíče)32Displej servisního intervalu33Zapalovač cigaret, napájecí
zásuvka
Page 203 of 209
201
EecoScoring.................................... 94
Elektrická soustava..................... 155
Elektrické nastavení ....................37
Elektricky ovládaná okna .............39
Elektronická stabilizace vozidla - vypnuto ..................................... 89
Elektronicky řízená klimatizace . 106
F
Filtr jemných částic .....................123
Filtr pevných částic ....................123
Funkce posílení trakce .......127, 128
Funkční prvky osvětlení ..............102
H
Háček na kryty kol ......................160
Háčky na oděvy ............................ 69
Hladina motorového oleje ............93
Hloubka vzorku .......................... 165
Hmotnost vozidla .......................188
Hodiny ......................................... 79
Houkačka ............................... 14, 77
CH Chladicí kapalina ........................145
Chladicí kapalina a nemrznoucí kapalina ................................... 181
Chladicí kapalina motoru ...........145Chlazení odkládací schránky
v palubní desce ......................114
Chování vozidla za jízdy a rady pro jízdu s přívěsem ...............139
I
Identifikace motoru .....................184
Identifikace rádiové frekvence (RFID) ..................................... 199
Identifikační číslo vozidla ...........183
Identifikační štítek ......................184
Imobilizér ..................................... 36
Indikátor sání vzduchu ...............144
Informace o nakládání .................74
Informace o první jízdě ...................6
Informační centrum řidiče .............91
Informační displej .........................91
Informační displeje .......................91
K Kapalina do ostřikovačů ............146
Kapalina do posilovače řízení ....145
Kapota motoru ........................... 143
Katalyzátor ................................. 124
Klíče ............................................. 20
Klíče, zámky ................................. 20
Klíč na kola ................................. 160
Klíč Torx ..................................... 160
Klimatizace .......................... 15, 105
Klimatizace (AC) .........................105Kola a pneumatiky .....................161
Koncová světla .......................... 152
Kontrola nad vozidlem ...............116
Kontrolka nesprávné funkce ........87
Kontrolky................................. 81, 84
Kontroly vozidla .......................... 142
Kryt nákladového prostoru ..........71
Kryty kol ..................................... 165
L
Lavicové sedadlo ..........................70
Lékárnička ................................... 73
Loketní opěrka ............................. 46
M Manuální převodovka ................124
Manuální změna odrazivosti ........38
Mechanická ochrana proti odcizení .................................... 33
Místa pro instalaci dětských zádržných systémů ..................61
Motorový olej .............143, 181, 186
Mytí vozidla................................. 175
N Napájecí zásuvky ........................80
Nářadí ........................................ 160
Nářadí vozidla ....................160, 174
Nastavení opěrky hlavy .................8
Nastavení polohy volantu ........9, 76
