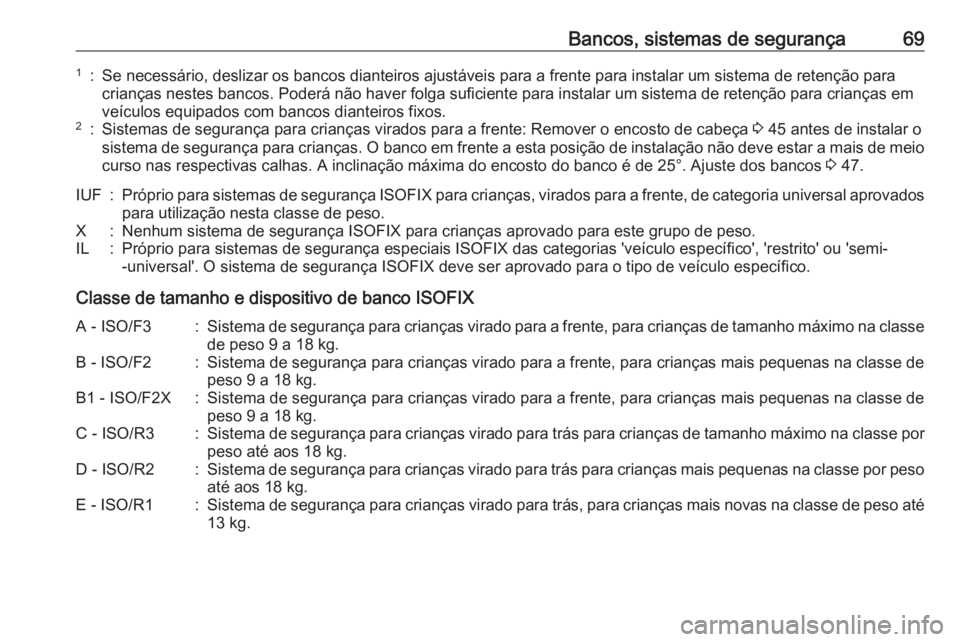

Bancos, sistemas de segurança691:Se necessário, deslizar os bancos dianteiros ajustáveis para a frente para instalar um sistema de retenção para
crianças nestes bancos. Poderá não haver folga suficiente para instalar um sistema de retenção para crianças em
veículos equipados com bancos dianteiros fixos.2:Sistemas de segurança para crianças virados para a frente: Remover o encosto de cabeça 3 45 antes de instalar o
sistema de segurança para crianças. O banco em frente a esta posição de instalação não deve estar a mais de meio curso nas respectivas calhas. A inclinação máxima do encosto do banco é de 25°. Ajuste dos bancos 3 47.IUF:Próprio para sistemas de segurança ISOFIX para crianças, virados para a frente, de categoria universal aprovados
para utilização nesta classe de peso.X:Nenhum sistema de segurança ISOFIX para crianças aprovado para este grupo de peso.IL:Próprio para sistemas de segurança especiais ISOFIX das categorias 'veículo específico', 'restrito' ou 'semi-
-universal'. O sistema de segurança ISOFIX deve ser aprovado para o tipo de veículo específico.
Classe de tamanho e dispositivo de banco ISOFIX
A - ISO/F3:Sistema de segurança para crianças virado para a frente, para crianças de tamanho máximo na classe
de peso 9 a 18 kg.B - ISO/F2:Sistema de segurança para crianças virado para a frente, para crianças mais pequenas na classe de peso 9 a 18 kg.B1 - ISO/F2X:Sistema de segurança para crianças virado para a frente, para crianças mais pequenas na classe de
peso 9 a 18 kg.C - ISO/R3:Sistema de segurança para crianças virado para trás para crianças de tamanho máximo na classe por peso até aos 18 kg.D - ISO/R2:Sistema de segurança para crianças virado para trás para crianças mais pequenas na classe por peso
até aos 18 kg.E - ISO/R1:Sistema de segurança para crianças virado para trás, para crianças mais novas na classe de peso até
13 kg.

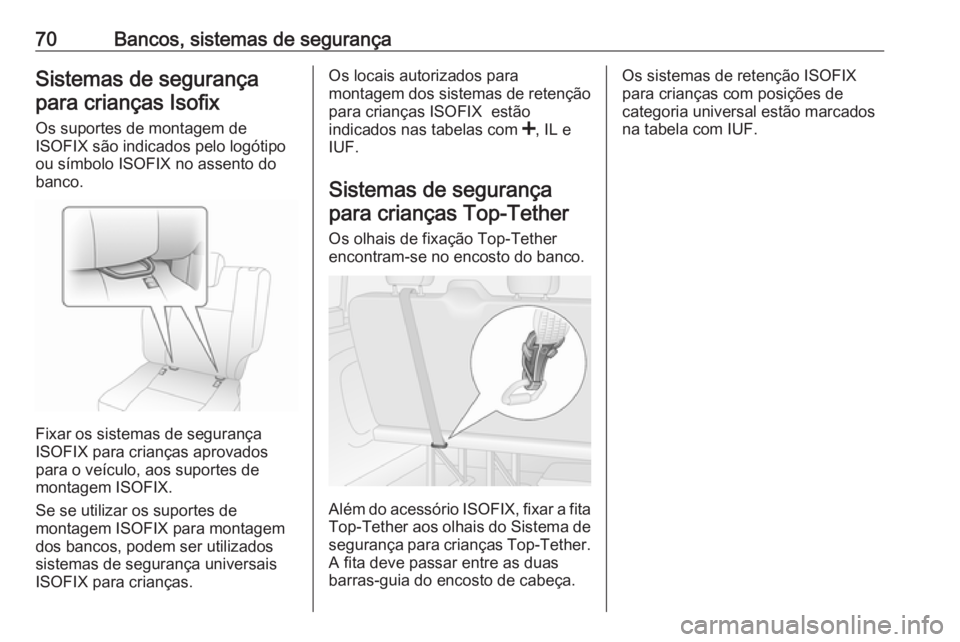

70Bancos, sistemas de segurançaSistemas de segurançapara crianças Isofix
Os suportes de montagem de
ISOFIX são indicados pelo logótipo
ou símbolo ISOFIX no assento do
banco.
Fixar os sistemas de segurança
ISOFIX para crianças aprovados
para o veículo, aos suportes de
montagem ISOFIX.
Se se utilizar os suportes de
montagem ISOFIX para montagem
dos bancos, podem ser utilizados
sistemas de segurança universais
ISOFIX para crianças.
Os locais autorizados para
montagem dos sistemas de retenção para crianças ISOFIX estão
indicados nas tabelas com <, IL e
IUF.
Sistemas de segurança para crianças Top-Tether
Os olhais de fixação Top-Tether
encontram-se no encosto do banco.
Além do acessório ISOFIX, fixar a fita
Top-Tether aos olhais do Sistema de
segurança para crianças Top-Tether.
A fita deve passar entre as duas
barras-guia do encosto de cabeça.
Os sistemas de retenção ISOFIX
para crianças com posições de
categoria universal estão marcados
na tabela com IUF.

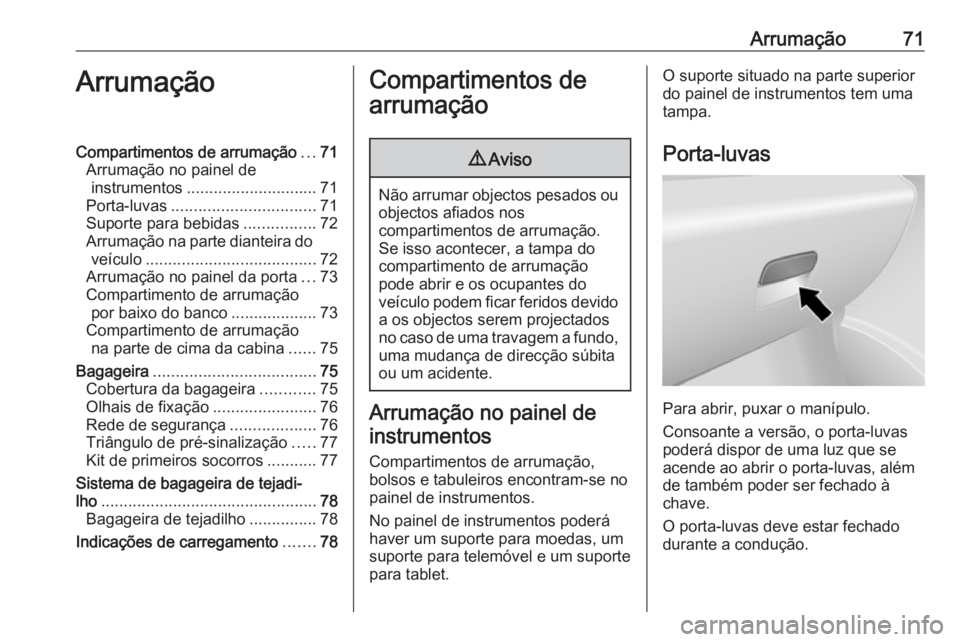

Arrumação71ArrumaçãoCompartimentos de arrumação...71
Arrumação no painel de instrumentos ............................. 71
Porta-luvas ................................ 71
Suporte para bebidas ................72
Arrumação na parte dianteira do veículo ...................................... 72
Arrumação no painel da porta ...73
Compartimento de arrumação por baixo do banco ...................73
Compartimento de arrumação na parte de cima da cabina ......75
Bagageira .................................... 75
Cobertura da bagageira ............75
Olhais de fixação .......................76
Rede de segurança ...................76
Triângulo de pré-sinalização .....77
Kit de primeiros socorros ...........77
Sistema de bagageira de tejadi‐
lho ................................................ 78
Bagageira de tejadilho ...............78
Indicações de carregamento .......78Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Arrumação no painel de
instrumentos
Compartimentos de arrumação,
bolsos e tabuleiros encontram-se no
painel de instrumentos.
No painel de instrumentos poderá
haver um suporte para moedas, um
suporte para telemóvel e um suporte
para tablet.
O suporte situado na parte superior
do painel de instrumentos tem uma
tampa.
Porta-luvas
Para abrir, puxar o manípulo.
Consoante a versão, o porta-luvas
poderá dispor de uma luz que se
acende ao abrir o porta-luvas, além
de também poder ser fechado à
chave.
O porta-luvas deve estar fechado
durante a condução.

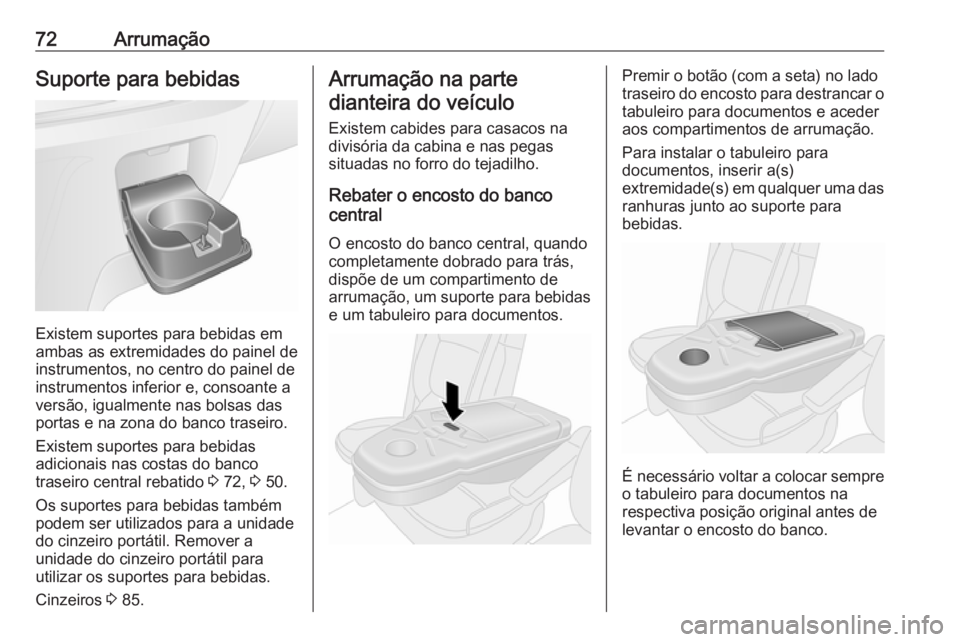

72ArrumaçãoSuporte para bebidas
Existem suportes para bebidas em
ambas as extremidades do painel de
instrumentos, no centro do painel de
instrumentos inferior e, consoante a
versão, igualmente nas bolsas das
portas e na zona do banco traseiro.
Existem suportes para bebidas
adicionais nas costas do banco
traseiro central rebatido 3 72, 3 50.
Os suportes para bebidas também podem ser utilizados para a unidade
do cinzeiro portátil. Remover a
unidade do cinzeiro portátil para
utilizar os suportes para bebidas.
Cinzeiros 3 85.
Arrumação na parte
dianteira do veículo
Existem cabides para casacos na
divisória da cabina e nas pegas
situadas no forro do tejadilho.
Rebater o encosto do banco
central
O encosto do banco central, quandocompletamente dobrado para trás,
dispõe de um compartimento de
arrumação, um suporte para bebidas
e um tabuleiro para documentos.Premir o botão (com a seta) no lado
traseiro do encosto para destrancar o tabuleiro para documentos e aceder
aos compartimentos de arrumação.
Para instalar o tabuleiro para
documentos, inserir a(s)
extremidade(s) em qualquer uma das
ranhuras junto ao suporte para
bebidas.
É necessário voltar a colocar sempre o tabuleiro para documentos na
respectiva posição original antes de
levantar o encosto do banco.

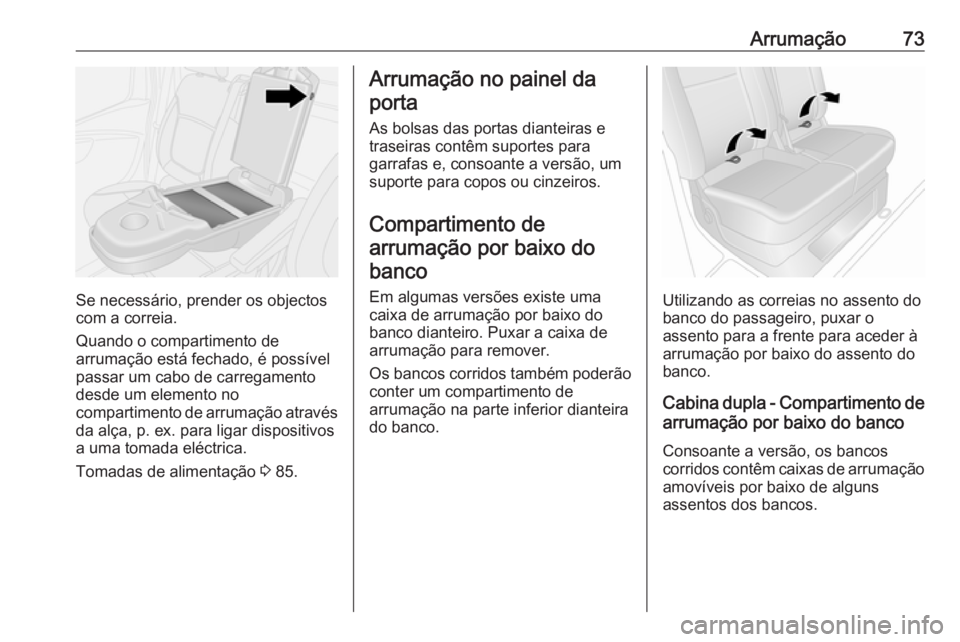

Arrumação73
Se necessário, prender os objectos
com a correia.
Quando o compartimento de
arrumação está fechado, é possível
passar um cabo de carregamento desde um elemento no
compartimento de arrumação através da alça, p. ex. para ligar dispositivos
a uma tomada eléctrica.
Tomadas de alimentação 3 85.
Arrumação no painel da
porta
As bolsas das portas dianteiras e traseiras contêm suportes para
garrafas e, consoante a versão, um suporte para copos ou cinzeiros.
Compartimento dearrumação por baixo dobanco
Em algumas versões existe uma
caixa de arrumação por baixo do
banco dianteiro. Puxar a caixa de
arrumação para remover.
Os bancos corridos também poderão conter um compartimento de
arrumação na parte inferior dianteira
do banco.
Utilizando as correias no assento do
banco do passageiro, puxar o
assento para a frente para aceder à
arrumação por baixo do assento do
banco.
Cabina dupla - Compartimento de arrumação por baixo do banco
Consoante a versão, os bancos
corridos contêm caixas de arrumação amovíveis por baixo de alguns
assentos dos bancos.

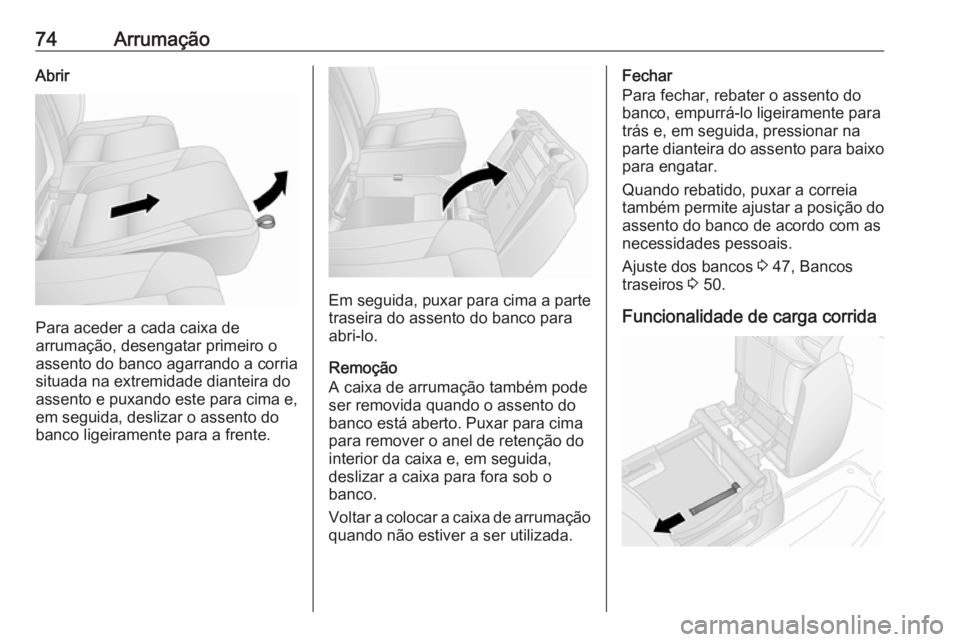

74ArrumaçãoAbrir
Para aceder a cada caixa de
arrumação, desengatar primeiro o
assento do banco agarrando a corria
situada na extremidade dianteira do
assento e puxando este para cima e,
em seguida, deslizar o assento do
banco ligeiramente para a frente.
Em seguida, puxar para cima a parte traseira do assento do banco para
abri-lo.
Remoção
A caixa de arrumação também pode
ser removida quando o assento do
banco está aberto. Puxar para cima
para remover o anel de retenção do
interior da caixa e, em seguida,
deslizar a caixa para fora sob o
banco.
Voltar a colocar a caixa de arrumação quando não estiver a ser utilizada.
Fechar
Para fechar, rebater o assento do
banco, empurrá-lo ligeiramente para
trás e, em seguida, pressionar na
parte dianteira do assento para baixo
para engatar.
Quando rebatido, puxar a correia
também permite ajustar a posição do assento do banco de acordo com as
necessidades pessoais.
Ajuste dos bancos 3 47, Bancos
traseiros 3 50.
Funcionalidade de carga corrida

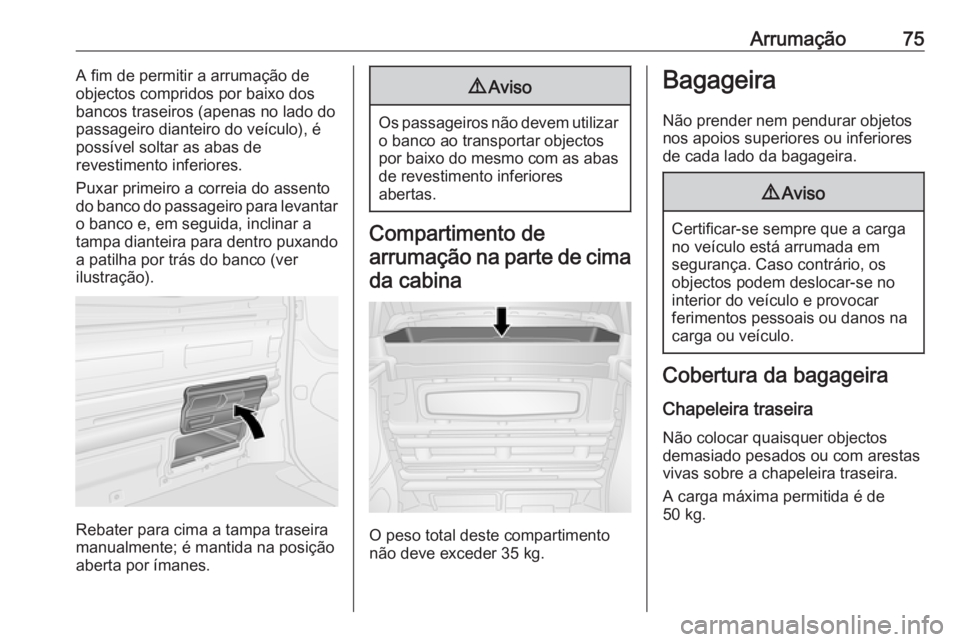

Arrumação75A fim de permitir a arrumação de
objectos compridos por baixo dos
bancos traseiros (apenas no lado do
passageiro dianteiro do veículo), é
possível soltar as abas de
revestimento inferiores.
Puxar primeiro a correia do assento
do banco do passageiro para levantar
o banco e, em seguida, inclinar a
tampa dianteira para dentro puxando a patilha por trás do banco (ver
ilustração).
Rebater para cima a tampa traseira
manualmente; é mantida na posição
aberta por ímanes.
9 Aviso
Os passageiros não devem utilizar
o banco ao transportar objectos
por baixo do mesmo com as abas
de revestimento inferiores
abertas.
Compartimento de
arrumação na parte de cima da cabina
O peso total deste compartimento
não deve exceder 35 kg.
Bagageira
Não prender nem pendurar objetosnos apoios superiores ou inferiores
de cada lado da bagageira.9 Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem deslocar-se no
interior do veículo e provocar
ferimentos pessoais ou danos na
carga ou veículo.
Cobertura da bagageira
Chapeleira traseira Não colocar quaisquer objectos
demasiado pesados ou com arestas
vivas sobre a chapeleira traseira.
A carga máxima permitida é de
50 kg.

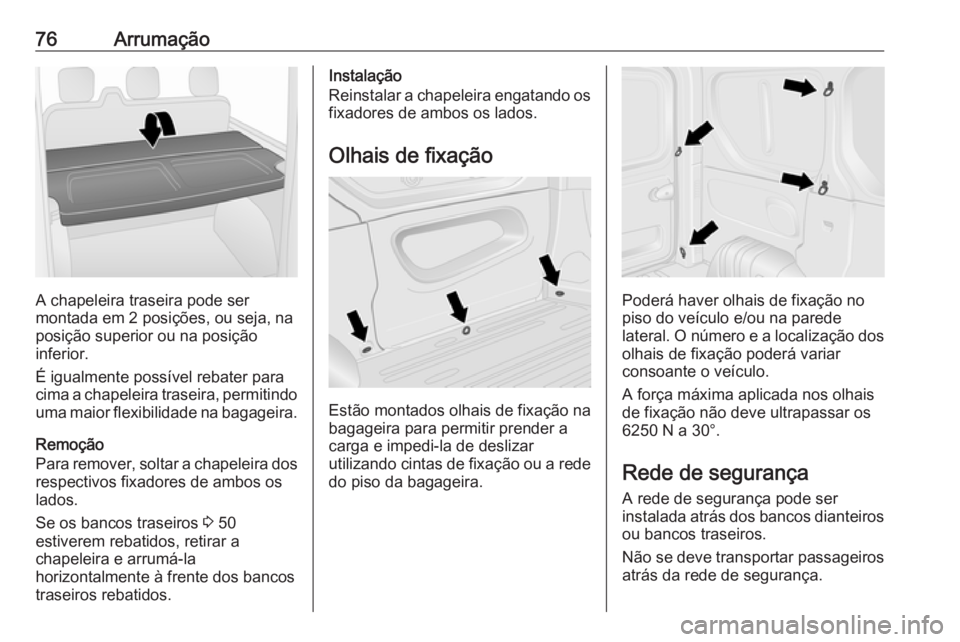

76Arrumação
A chapeleira traseira pode ser
montada em 2 posições, ou seja, na
posição superior ou na posição
inferior.
É igualmente possível rebater para cima a chapeleira traseira, permitindo
uma maior flexibilidade na bagageira.
Remoção
Para remover, soltar a chapeleira dos
respectivos fixadores de ambos os
lados.
Se os bancos traseiros 3 50
estiverem rebatidos, retirar a
chapeleira e arrumá-la
horizontalmente à frente dos bancos
traseiros rebatidos.
Instalação
Reinstalar a chapeleira engatando os fixadores de ambos os lados.
Olhais de fixação
Estão montados olhais de fixação na
bagageira para permitir prender a
carga e impedi-la de deslizar
utilizando cintas de fixação ou a rede
do piso da bagageira.
Poderá haver olhais de fixação no
piso do veículo e/ou na parede
lateral. O número e a localização dos olhais de fixação poderá variar
consoante o veículo.
A força máxima aplicada nos olhais
de fixação não deve ultrapassar os
6250 N a 30°.
Rede de segurança
A rede de segurança pode ser
instalada atrás dos bancos dianteiros
ou bancos traseiros.
Não se deve transportar passageiros
atrás da rede de segurança.

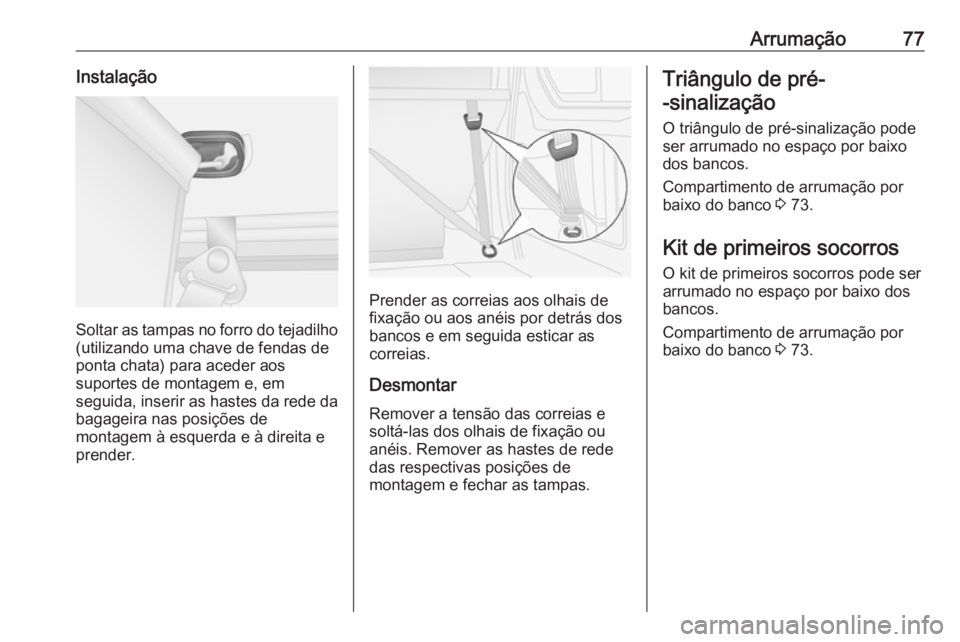

Arrumação77Instalação
Soltar as tampas no forro do tejadilho(utilizando uma chave de fendas deponta chata) para aceder aos
suportes de montagem e, em
seguida, inserir as hastes da rede da
bagageira nas posições de
montagem à esquerda e à direita e
prender.
Prender as correias aos olhais de
fixação ou aos anéis por detrás dos
bancos e em seguida esticar as
correias.
Desmontar Remover a tensão das correias e
soltá-las dos olhais de fixação ou
anéis. Remover as hastes de rede
das respectivas posições de
montagem e fechar as tampas.
Triângulo de pré-
-sinalização
O triângulo de pré-sinalização pode ser arrumado no espaço por baixo
dos bancos.
Compartimento de arrumação por
baixo do banco 3 73.
Kit de primeiros socorros
O kit de primeiros socorros pode ser
arrumado no espaço por baixo dos
bancos.
Compartimento de arrumação por
baixo do banco 3 73.

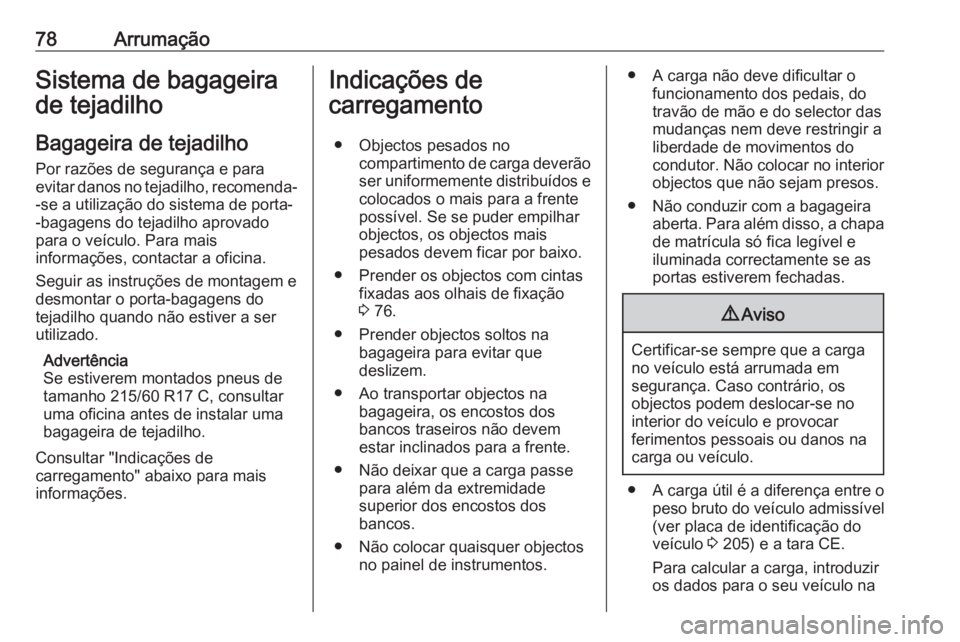

78ArrumaçãoSistema de bagageira
de tejadilho
Bagageira de tejadilho Por razões de segurança e para
evitar danos no tejadilho, recomenda- -se a utilização do sistema de porta-
-bagagens do tejadilho aprovado
para o veículo. Para mais
informações, contactar a oficina.
Seguir as instruções de montagem e
desmontar o porta-bagagens do
tejadilho quando não estiver a ser
utilizado.
Advertência
Se estiverem montados pneus de
tamanho 215/60 R17 C, consultar
uma oficina antes de instalar uma
bagageira de tejadilho.
Consultar "Indicações de
carregamento" abaixo para mais
informações.Indicações de
carregamento
● Objectos pesados no compartimento de carga deverãoser uniformemente distribuídos e
colocados o mais para a frente possível. Se se puder empilhar
objectos, os objectos mais
pesados devem ficar por baixo.
● Prender os objectos com cintas fixadas aos olhais de fixação
3 76.
● Prender objectos soltos na bagageira para evitar que
deslizem.
● Ao transportar objectos na bagageira, os encostos dos
bancos traseiros não devem estar inclinados para a frente.
● Não deixar que a carga passe para além da extremidade
superior dos encostos dos
bancos.
● Não colocar quaisquer objectos no painel de instrumentos.● A carga não deve dificultar ofuncionamento dos pedais, do
travão de mão e do selector das
mudanças nem deve restringir a
liberdade de movimentos do
condutor. Não colocar no interior objectos que não sejam presos.
● Não conduzir com a bagageira aberta. Para além disso, a chapa
de matrícula só fica legível e iluminada correctamente se asportas estiverem fechadas.9 Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem deslocar-se no
interior do veículo e provocar
ferimentos pessoais ou danos na
carga ou veículo.
● A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 205) e a tara CE.
Para calcular a carga, introduzir
os dados para o seu veículo na
