OPEL VIVARO B 2016.5 Manuel d'utilisation (in French)

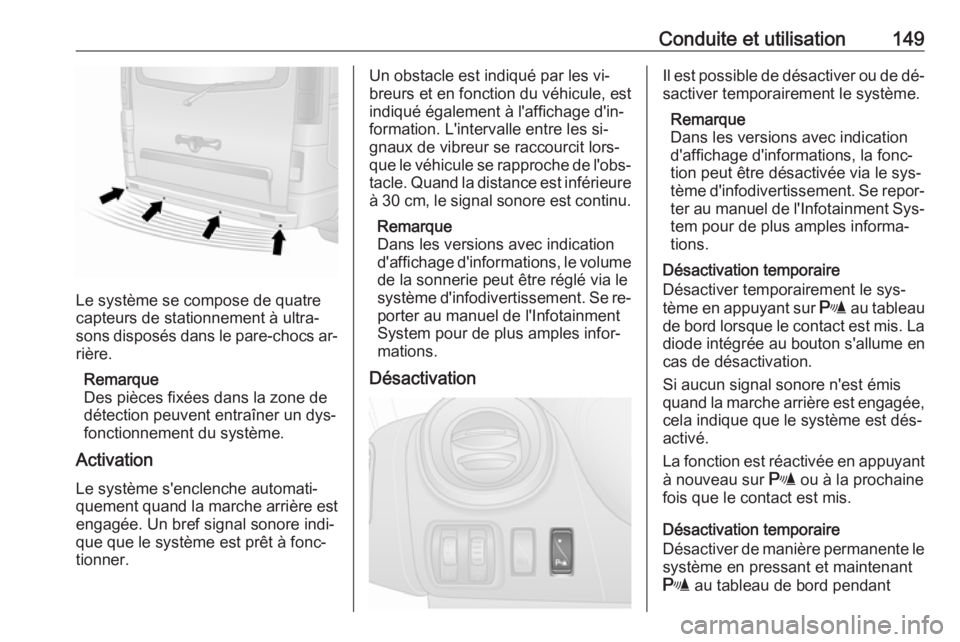

Conduite et utilisation149
Le système se compose de quatre
capteurs de stationnement à ultra‐
sons disposés dans le pare-chocs ar‐
rière.
Remarque
Des pièces fixées dans la zone de
détection peuvent entraîner un dys‐
fonctionnement du système.
Activation
Le système s'enclenche automati‐
quement quand la marche arrière est
engagée. Un bref signal sonore indi‐
que que le système est prêt à fonc‐
tionner.
Un obstacle est indiqué par les vi‐
breurs et en fonction du véhicule, est
indiqué également à l'affichage d'in‐
formation. L'intervalle entre les si‐
gnaux de vibreur se raccourcit lors‐ que le véhicule se rapproche de l'obs‐ tacle. Quand la distance est inférieure
à 30 cm , le signal sonore est continu.
Remarque
Dans les versions avec indication
d'affichage d'informations, le volume de la sonnerie peut être réglé via le
système d'infodivertissement. Se re‐
porter au manuel de l'Infotainment
System pour de plus amples infor‐ mations.
DésactivationIl est possible de désactiver ou de dé‐ sactiver temporairement le système.
Remarque
Dans les versions avec indication
d'affichage d'informations, la fonc‐
tion peut être désactivée via le sys‐
tème d'infodivertissement. Se repor‐
ter au manuel de l'Infotainment Sys‐
tem pour de plus amples informa‐
tions.
Désactivation temporaire
Désactiver temporairement le sys‐
tème en appuyant sur r au tableau
de bord lorsque le contact est mis. La
diode intégrée au bouton s'allume en
cas de désactivation.
Si aucun signal sonore n'est émis
quand la marche arrière est engagée,
cela indique que le système est dés‐
activé.
La fonction est réactivée en appuyant à nouveau sur r ou à la prochaine
fois que le contact est mis.
Désactivation temporaire
Désactiver de manière permanente le
système en pressant et maintenant
r au tableau de bord pendant

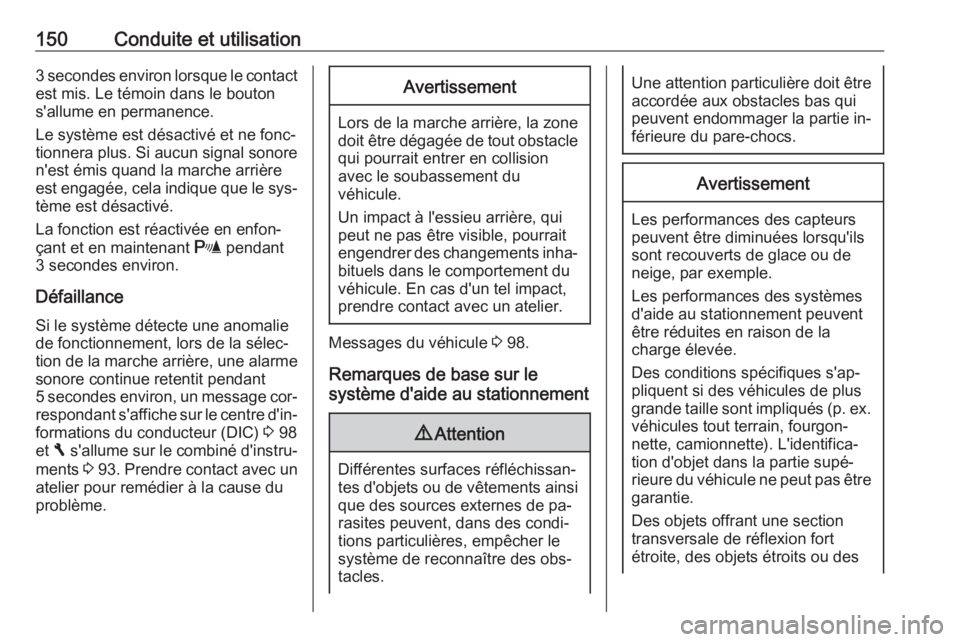

150Conduite et utilisation3 secondes environ lorsque le contact
est mis. Le témoin dans le bouton
s'allume en permanence.
Le système est désactivé et ne fonc‐ tionnera plus. Si aucun signal sonore
n'est émis quand la marche arrière
est engagée, cela indique que le sys‐ tème est désactivé.
La fonction est réactivée en enfon‐
çant et en maintenant r pendant
3 secondes environ.
Défaillance Si le système détecte une anomalie
de fonctionnement, lors de la sélec‐
tion de la marche arrière, une alarme
sonore continue retentit pendant
5 secondes environ, un message cor‐ respondant s'affiche sur le centre d'in‐
formations du conducteur (DIC) 3 98
et F s'allume sur le combiné d'instru‐
ments 3 93 . Prendre contact avec un
atelier pour remédier à la cause du
problème.Avertissement
Lors de la marche arrière, la zone
doit être dégagée de tout obstacle qui pourrait entrer en collision
avec le soubassement du
véhicule.
Un impact à l'essieu arrière, qui
peut ne pas être visible, pourrait
engendrer des changements inha‐
bituels dans le comportement du
véhicule. En cas d'un tel impact,
prendre contact avec un atelier.
Messages du véhicule 3 98.
Remarques de base sur le
système d'aide au stationnement
9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.Avertissement
Les performances des capteurs
peuvent être diminuées lorsqu'ils
sont recouverts de glace ou deneige, par exemple.
Les performances des systèmes
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont impliqués (p. ex. véhicules tout terrain, fourgon‐
nette, camionnette). L'identifica‐
tion d'objet dans la partie supé‐ rieure du véhicule ne peut pas être garantie.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des

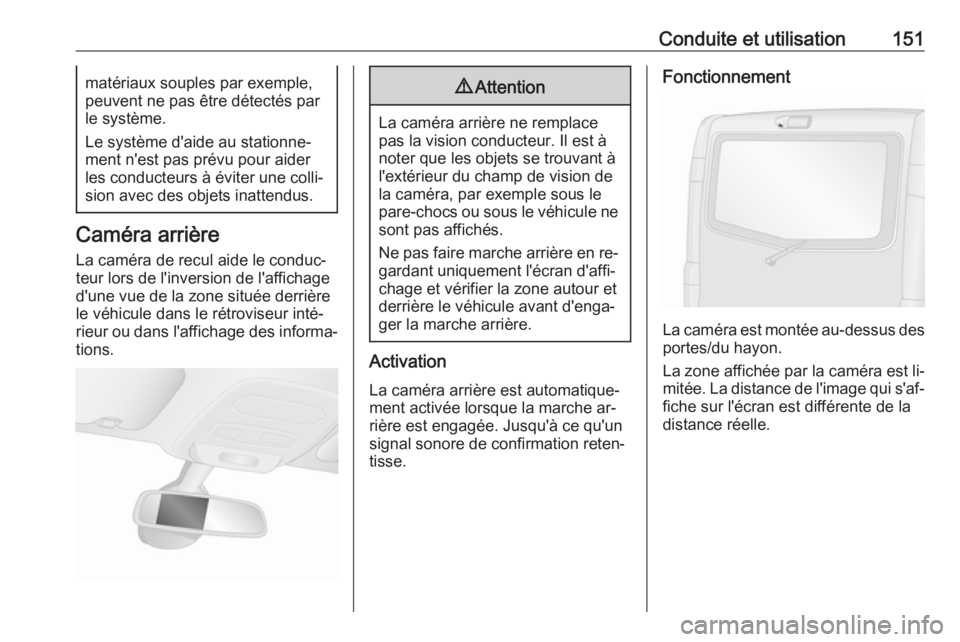

Conduite et utilisation151matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Le système d'aide au stationne‐
ment n'est pas prévu pour aider
les conducteurs à éviter une colli‐
sion avec des objets inattendus.
Caméra arrière
La caméra de recul aide le conduc‐
teur lors de l'inversion de l'affichage
d'une vue de la zone située derrière
le véhicule dans le rétroviseur inté‐
rieur ou dans l'affichage des informa‐ tions.
9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra, par exemple sous le
pare-chocs ou sous le véhicule ne
sont pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage et vérifier la zone autour et
derrière le véhicule avant d'enga‐
ger la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée. Jusqu'à ce qu'un signal sonore de confirmation reten‐tisse.
Fonctionnement
La caméra est montée au-dessus des portes/du hayon.
La zone affichée par la caméra est li‐
mitée. La distance de l'image qui s'af‐ fiche sur l'écran est différente de la
distance réelle.

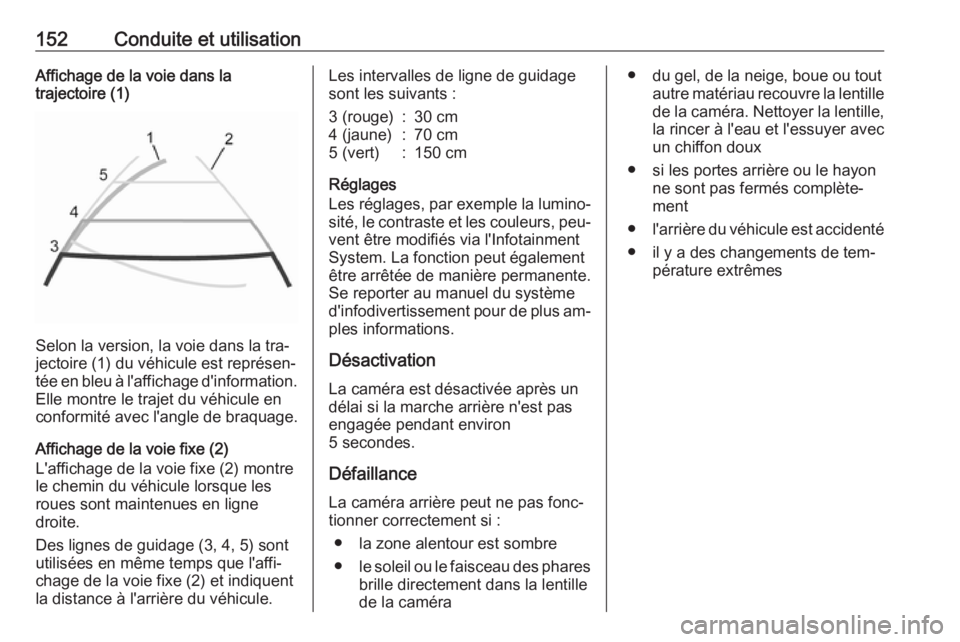

152Conduite et utilisationAffichage de la voie dans la
trajectoire (1)
Selon la version, la voie dans la tra‐
jectoire (1) du véhicule est représen‐
tée en bleu à l'affichage d'information. Elle montre le trajet du véhicule en
conformité avec l'angle de braquage.
Affichage de la voie fixe (2)
L'affichage de la voie fixe (2) montre
le chemin du véhicule lorsque les
roues sont maintenues en ligne
droite.
Des lignes de guidage (3, 4, 5) sont
utilisées en même temps que l'affi‐
chage de la voie fixe (2) et indiquent
la distance à l'arrière du véhicule.
Les intervalles de ligne de guidage
sont les suivants :3 (rouge):30 cm4 (jaune):70 cm5 (vert):150 cm
Réglages
Les réglages, par exemple la lumino‐
sité, le contraste et les couleurs, peu‐
vent être modifiés via l'Infotainment
System. La fonction peut également
être arrêtée de manière permanente.
Se reporter au manuel du système
d'infodivertissement pour de plus am‐ ples informations.
Désactivation
La caméra est désactivée après un
délai si la marche arrière n'est pas
engagée pendant environ
5 secondes.
Défaillance La caméra arrière peut ne pas fonc‐
tionner correctement si :
● la zone alentour est sombre
● le soleil ou le faisceau des phares
brille directement dans la lentille
de la caméra
● du gel, de la neige, boue ou tout autre matériau recouvre la lentille
de la caméra. Nettoyer la lentille,
la rincer à l'eau et l'essuyer avec
un chiffon doux
● si les portes arrière ou le hayon ne sont pas fermés complète‐
ment
● l'arrière du véhicule est accidenté
● il y a des changements de tem‐ pérature extrêmes

Conduite et utilisation153Carburant
Carburant pour moteurs diesel
N'utiliser que du carburant diesel (ga‐
zole) qui répond à la norme EN 590. Le carburant doit présenter une faible
teneur en soufre (max. 10 ppm). Les
carburants standardisés équivalents
avec une teneur en biodiesel
(= FAME selon EN14214) de max.
7% en volume (conformément à
DIN 51628 ou normes équivalentes)
peuvent être utilisés.
Dans des pays hors de l'Union euro‐
péenne, utiliser le carburant euro-
diesel avec une concentration de
soufre inférieure à 50 ppm.Avertissement
L'utilisation de carburant ne se
conformant pas à EN 590 ou toute autre spécification identique peut
conduire à une perte de puissance
du moteur, une usure plus impor‐
tante ou des dommages sur le mo‐ teur et une perte de la garantie.
Ne pas utiliser du carburant diesel
marin, du mazout, de l'Aquazole ou
toute autre émulsion identique diesel- eau. Il n'est pas autorisé de mélanger
le diesel avec des carburants pour
moteurs à essence afin de le diluer.
La fluidité et la filtrabilité du carburant diesel dépendent de la température.
À basses températures, faire le plein de diesel avec des propriétés hiver‐
nales garanties.
Filtre à gazole (diesel) 3 165, purge
du système d'alimentation en gazole
(diesel) 3 165.
Faire le plein9 Danger
Avant de reprendre du carburant,
arrêter le moteur ainsi que les
chauffages externes avec cham‐ bre de combustion.
Véhicules avec système d'arrêt- démarrage: Le moteur doit être
coupé et la clé de contact retirée
pour éviter tout risque de redémar‐ rage automatique du moteur par lesystème.
Éteindre les téléphones mobiles. Lors du remplissage du réservoir,respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se dé‐
gage dans le véhicule, faire immé‐ diatement remédier au problème
par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.

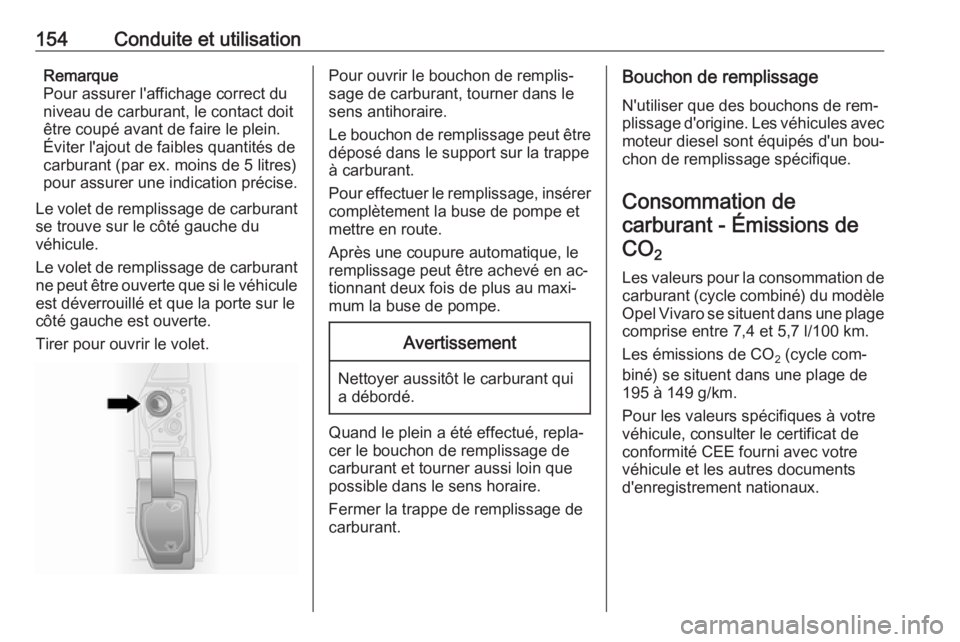

154Conduite et utilisationRemarque
Pour assurer l'affichage correct du
niveau de carburant, le contact doit
être coupé avant de faire le plein.
Éviter l'ajout de faibles quantités de
carburant (par ex. moins de 5 litres)
pour assurer une indication précise.
Le volet de remplissage de carburant
se trouve sur le côté gauche du
véhicule.
Le volet de remplissage de carburant
ne peut être ouverte que si le véhicule est déverrouillé et que la porte sur le
côté gauche est ouverte.
Tirer pour ouvrir le volet.Pour ouvrir le bouchon de remplis‐
sage de carburant, tourner dans le
sens antihoraire.
Le bouchon de remplissage peut être
déposé dans le support sur la trappe
à carburant.
Pour effectuer le remplissage, insérer complètement la buse de pompe et
mettre en route.
Après une coupure automatique, le
remplissage peut être achevé en ac‐
tionnant deux fois de plus au maxi‐
mum la buse de pompe.Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Quand le plein a été effectué, repla‐
cer le bouchon de remplissage de carburant et tourner aussi loin que
possible dans le sens horaire.
Fermer la trappe de remplissage de
carburant.
Bouchon de remplissage
N'utiliser que des bouchons de rem‐
plissage d'origine. Les véhicules avec moteur diesel sont équipés d'un bou‐
chon de remplissage spécifique.
Consommation de
carburant - Émissions de
CO 2
Les valeurs pour la consommation de
carburant (cycle combiné) du modèle
Opel Vivaro se situent dans une plage comprise entre 7,4 et 5,7 l/100 km.
Les émissions de CO 2 (cycle com‐
biné) se situent dans une plage de
195 à 149 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre véhicule et les autres documents
d'enregistrement nationaux.

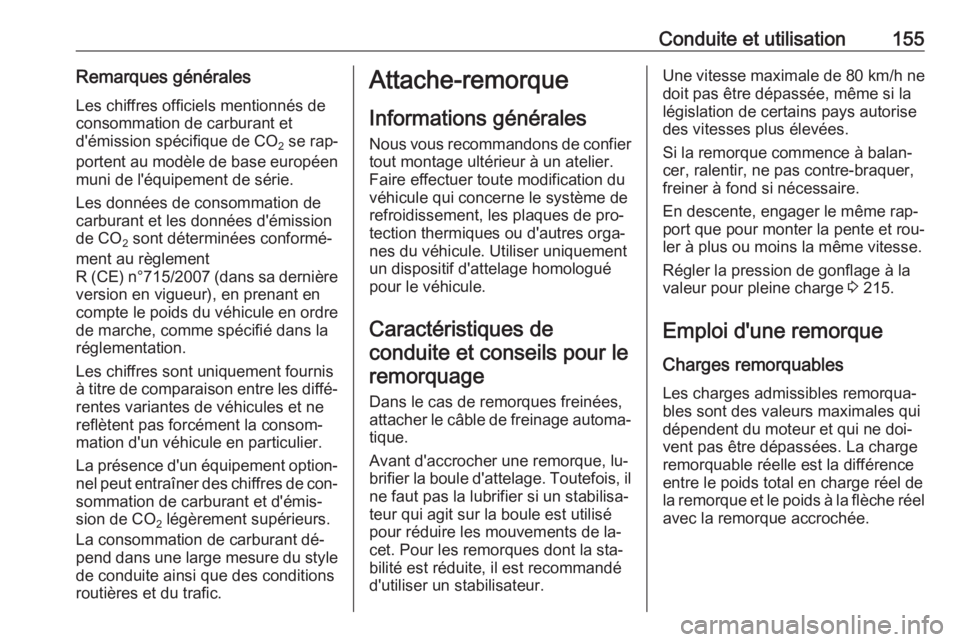

Conduite et utilisation155Remarques générales
Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO
2 se rap‐
portent au modèle de base européen
muni de l'équipement de série.
Les données de consommation de
carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment au règlement
R (CE) n°715/2007 (dans sa dernière
version en vigueur), en prenant en
compte le poids du véhicule en ordre
de marche, comme spécifié dans la
réglementation.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐ rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier.
La présence d'un équipement option‐
nel peut entraîner des chiffres de con‐ sommation de carburant et d'émis‐
sion de CO 2 légèrement supérieurs.
La consommation de carburant dé‐
pend dans une large mesure du style
de conduite ainsi que des conditions
routières et du trafic.Attache-remorque
Informations générales
Nous vous recommandons de confier
tout montage ultérieur à un atelier. Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de pro‐
tection thermiques ou d'autres orga‐
nes du véhicule. Utiliser uniquement
un dispositif d'attelage homologué
pour le véhicule.
Caractéristiques de conduite et conseils pour le remorquage
Dans le cas de remorques freinées,attacher le câble de freinage automa‐
tique.
Avant d'accrocher une remorque, lu‐
brifier la boule d'attelage. Toutefois, il
ne faut pas la lubrifier si un stabilisa‐
teur qui agit sur la boule est utilisé
pour réduire les mouvements de la‐
cet. Pour les remorques dont la sta‐
bilité est réduite, il est recommandé
d'utiliser un stabilisateur.Une vitesse maximale de 80 km/h ne
doit pas être dépassée, même si la
législation de certains pays autorise
des vitesses plus élevées.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même rap‐
port que pour monter la pente et rou‐
ler à plus ou moins la même vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 215.
Emploi d'une remorque
Charges remorquables
Les charges admissibles remorqua‐ bles sont des valeurs maximales qui
dépendent du moteur et qui ne doi‐
vent pas être dépassées. La charge
remorquable réelle est la différence
entre le poids total en charge réel de
la remorque et le poids à la flèche réel avec la remorque accrochée.

156Conduite et utilisationLes charges remorquables admissi‐bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 % maximum.
La charge remorquable admissible
s'applique à la pente spécifiée et jus‐
qu'à une altitude de 1 000 mètres au-
dessus du niveau de la mer. Comme
la puissance du moteur décroît quand l'altitude augmente en raison de la ra‐ réfaction de l'air, les performances en
montagne sont réduites ; le poids total roulant autorisé est également réduit
de 10 % pour tous les 1 000 mètres
d'altitude supplémentaire. Le poids
total roulant ne doit pas être réduit
quand le véhicule roule sur des routes
à faible déclivité (moins de 8 %, par
exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est men‐
tionné sur la plaquette signalétique
3 202.Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible est spécifiée sur la
plaquette signalétique du dispositif
d'attelage et dans les papiers du
véhicule. Toujours essayer d'être pro‐ che de la charge maximale, en parti‐culier dans le cas de lourdes remor‐
ques. La charge verticale à l'attelage
ne doit jamais descendre sous 25 kg.
Dans le cas où la masse remorquée
est égale ou supérieure à 1200 kg, la
charge verticale à l'attelage ne devra
pas être inférieure à 50 kg.
Charge sur l'essieu arrière
Quand la remorque est attelée et que le véhicule tracteur est chargé au
maximum (y compris l'ensemble des occupants), la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) ne doit
pas être dépassée.Programme de stabilité de
la remorque
Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi im‐
mobile que possible.
Le programme de stabilité de remor‐
que (TSA) est une fonction de l'Elec‐
tronic Stability Program (ESP® Plus
)
3 143.

Soins du véhicule157Soins du véhiculeInformations générales..............158
Accessoires et modifications du véhicule .................................. 158
Stockage du véhicule ..............158
Reprise des véhicules hors d'usage ................................... 158
Contrôles du véhicule ................159
Exécution du travail .................159
Capot ....................................... 159
Huile moteur ............................ 160
Filtre à air du moteur ...............161
Liquide de refroidissement du moteur .................................... 161
Liquide de direction assistée ...162
Liquide de lave-glace ..............163
Freins ...................................... 163
Liquide de frein ........................163
Batterie du véhicule .................164
Filtre à gazole (diesel) .............165
Purge du système d'alimentation en gazole
(diesel) .................................... 165
Remplacement des balais d'essuie-glace ........................ 166Remplacement des ampoules ...167
Phares ..................................... 167
Feux antibrouillard ...................168
Clignotants avant .....................168
Feux arrière ............................. 169
Clignotants latéraux .................169
Troisième feu stop ...................170
Feu de recul ............................ 170
Éclairage de plaque d'immatriculation ....................170
Feu antibrouillard arrière .........171
Éclairage intérieur ...................171
Éclairage du tableau de bord ..172
Circuit électrique ........................172
Fusibles ................................... 172
Boîte à fusibles du tableau de bord ........................................ 173
Outillage du véhicule .................177
Outillage .................................. 177
Jantes et pneus ......................... 178
Pneus ...................................... 178
Pneus d'hiver ........................... 178
Désignations des pneus ..........178
Pression des pneus .................179
Système de surveillance de la
pression des pneus ................180
Profondeur de sculptures ........182
Changement de taille de pneus et de jantes ............................. 183Enjoliveurs............................... 183
Chaînes à neige ......................183
Kit de réparation des pneus ....184
Changement d'une roue ..........186
Roue de secours .....................188
Démarrage par câbles auxiliai‐
res .............................................. 190
Remorquage .............................. 192
Remorquage du véhicule ........192
Remorquage d'un autre véhicule .................................. 193
Soins extérieurs et intérieurs .....193
Entretien extérieur ...................193
Entretien intérieur ....................195

158Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐
bilité d'autres pièces, même s'ils dis‐
posent d'un agrément officiel ou autre devait exister, et nous ne pouvons
pas non plus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
première ou la marche arrière.
Caler les roues du véhicule.● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
Remise en service
Quand le véhicule est remis en circu‐ lation :
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du mo‐ teur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site. Ne
confier ce travail qu'à un centre de re‐ cyclage agréé.
