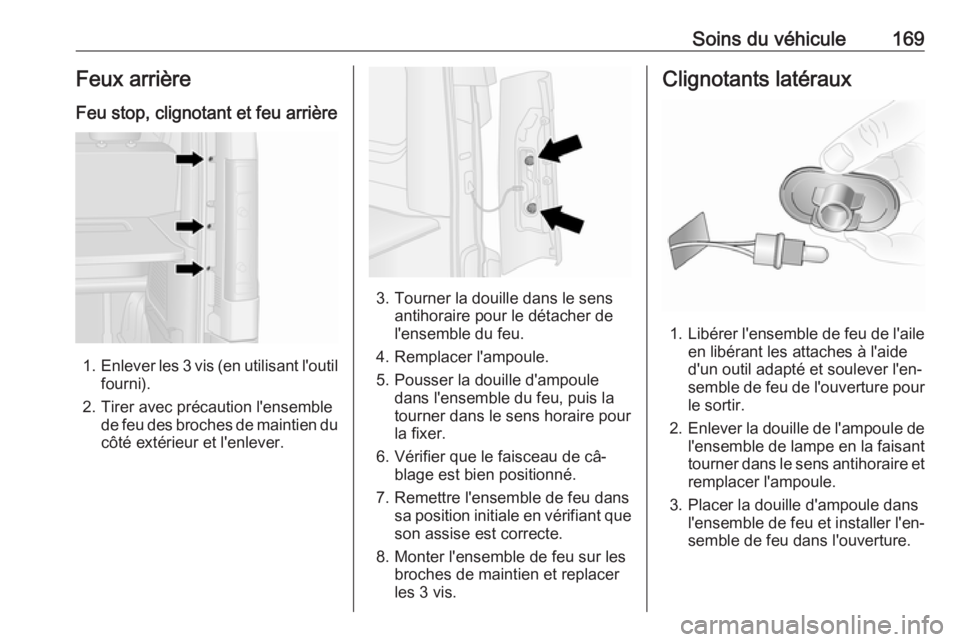

Soins du véhicule169Feux arrière
Feu stop, clignotant et feu arrière
1. Enlever les 3 vis (en utilisant l'outil
fourni).
2. Tirer avec précaution l'ensemble de feu des broches de maintien ducôté extérieur et l'enlever.
3. Tourner la douille dans le sens antihoraire pour le détacher de
l'ensemble du feu.
4. Remplacer l'ampoule.
5. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
6. Vérifier que le faisceau de câ‐ blage est bien positionné.
7. Remettre l'ensemble de feu dans sa position initiale en vérifiant que
son assise est correcte.
8. Monter l'ensemble de feu sur les broches de maintien et replacer
les 3 vis.
Clignotants latéraux
1. Libérer l'ensemble de feu de l'aile
en libérant les attaches à l'aide
d'un outil adapté et soulever l'en‐
semble de feu de l'ouverture pour le sortir.
2. Enlever la douille de l'ampoule de
l'ensemble de lampe en la faisant tourner dans le sens antihoraire et remplacer l'ampoule.
3. Placer la douille d'ampoule dans l'ensemble de feu et installer l'en‐
semble de feu dans l'ouverture.

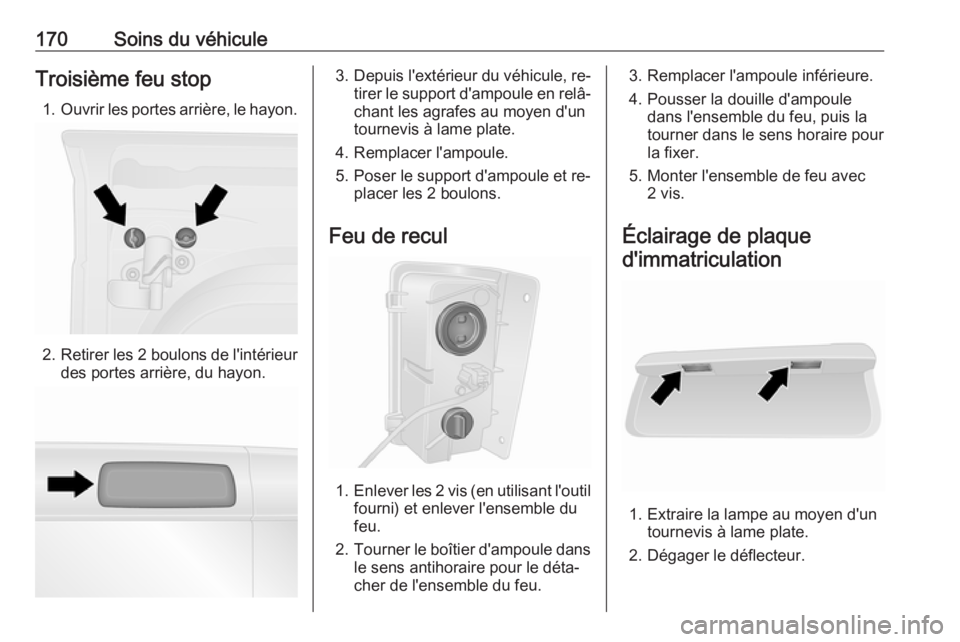

170Soins du véhiculeTroisième feu stop1. Ouvrir les portes arrière, le hayon.
2.Retirer les 2 boulons de l'intérieur
des portes arrière, du hayon.
3. Depuis l'extérieur du véhicule, re‐
tirer le support d'ampoule en relâ‐ chant les agrafes au moyen d'un
tournevis à lame plate.
4. Remplacer l'ampoule.
5. Poser le support d'ampoule et re‐ placer les 2 boulons.
Feu de recul
1. Enlever les 2 vis (en utilisant l'outil
fourni) et enlever l'ensemble du
feu.
2. Tourner le boîtier d'ampoule dans
le sens antihoraire pour le déta‐
cher de l'ensemble du feu.
3. Remplacer l'ampoule inférieure.
4. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
5. Monter l'ensemble de feu avec 2 vis.
Éclairage de plaque d'immatriculation
1. Extraire la lampe au moyen d'un tournevis à lame plate.
2. Dégager le déflecteur.

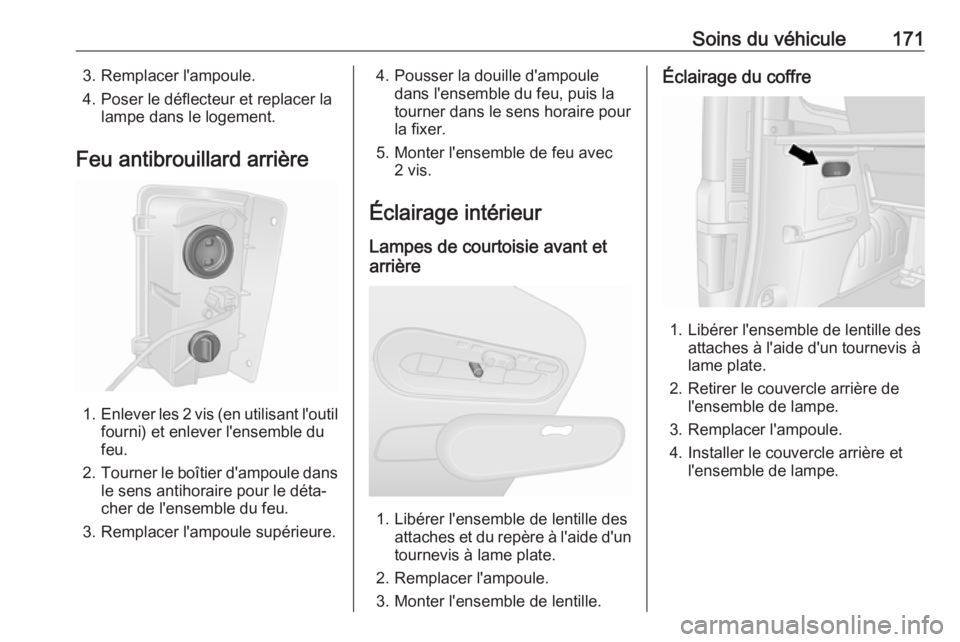

Soins du véhicule1713. Remplacer l'ampoule.
4. Poser le déflecteur et replacer la lampe dans le logement.
Feu antibrouillard arrière
1. Enlever les 2 vis (en utilisant l'outil
fourni) et enlever l'ensemble du
feu.
2. Tourner le boîtier d'ampoule dans
le sens antihoraire pour le déta‐
cher de l'ensemble du feu.
3. Remplacer l'ampoule supérieure.
4. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
5. Monter l'ensemble de feu avec 2 vis.
Éclairage intérieur
Lampes de courtoisie avant et
arrière
1. Libérer l'ensemble de lentille des attaches et du repère à l'aide d'un
tournevis à lame plate.
2. Remplacer l'ampoule.
3. Monter l'ensemble de lentille.
Éclairage du coffre
1. Libérer l'ensemble de lentille des attaches à l'aide d'un tournevis à
lame plate.
2. Retirer le couvercle arrière de l'ensemble de lampe.
3. Remplacer l'ampoule.
4. Installer le couvercle arrière et l'ensemble de lampe.

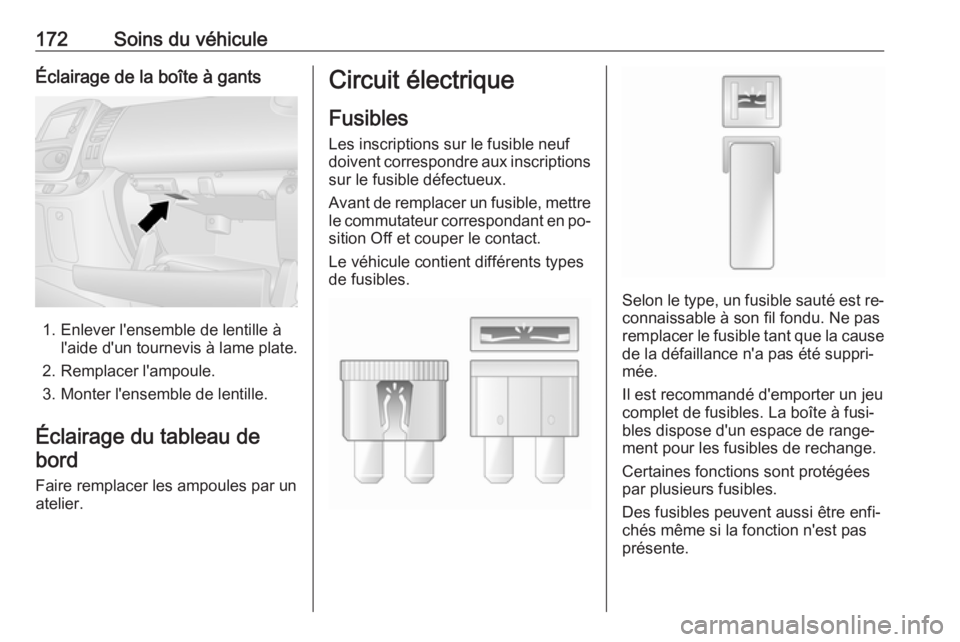

172Soins du véhiculeÉclairage de la boîte à gants
1. Enlever l'ensemble de lentille àl'aide d'un tournevis à lame plate.
2. Remplacer l'ampoule.
3. Monter l'ensemble de lentille.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.
Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Il est recommandé d'emporter un jeu
complet de fusibles. La boîte à fusi‐
bles dispose d'un espace de range‐
ment pour les fusibles de rechange.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

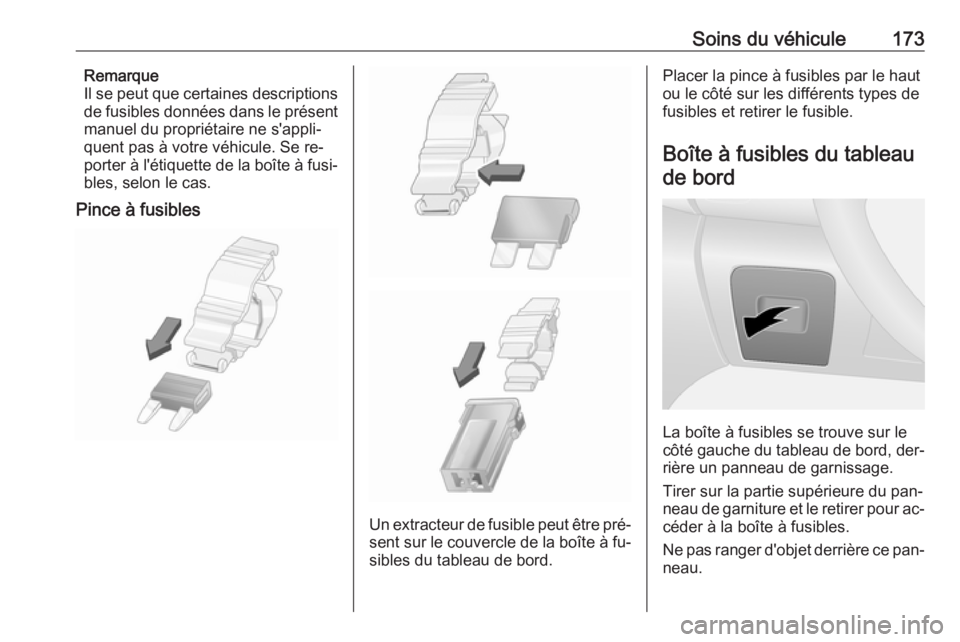

Soins du véhicule173Remarque
Il se peut que certaines descriptions
de fusibles données dans le présent manuel du propriétaire ne s'appli‐
quent pas à votre véhicule. Se re‐
porter à l'étiquette de la boîte à fusi‐
bles, selon le cas.
Pince à fusibles
Un extracteur de fusible peut être pré‐
sent sur le couvercle de la boîte à fu‐
sibles du tableau de bord.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du tableaude bord
La boîte à fusibles se trouve sur le
côté gauche du tableau de bord, der‐ rière un panneau de garnissage.
Tirer sur la partie supérieure du pan‐
neau de garniture et le retirer pour ac‐ céder à la boîte à fusibles.
Ne pas ranger d'objet derrière ce pan‐
neau.

174Soins du véhiculeCertains circuits sont protégés par
plusieurs fusibles.

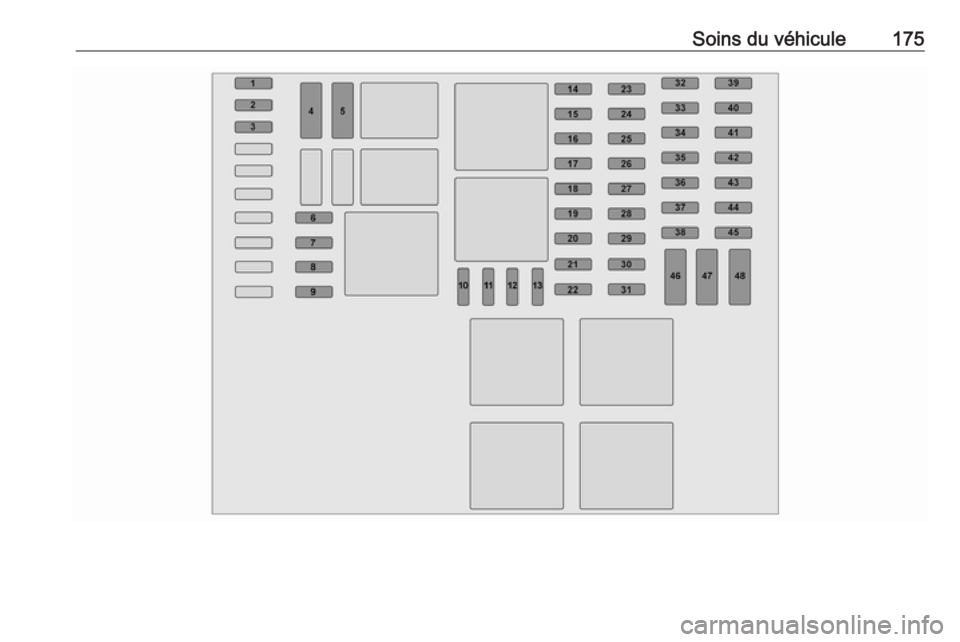

Soins du véhicule175

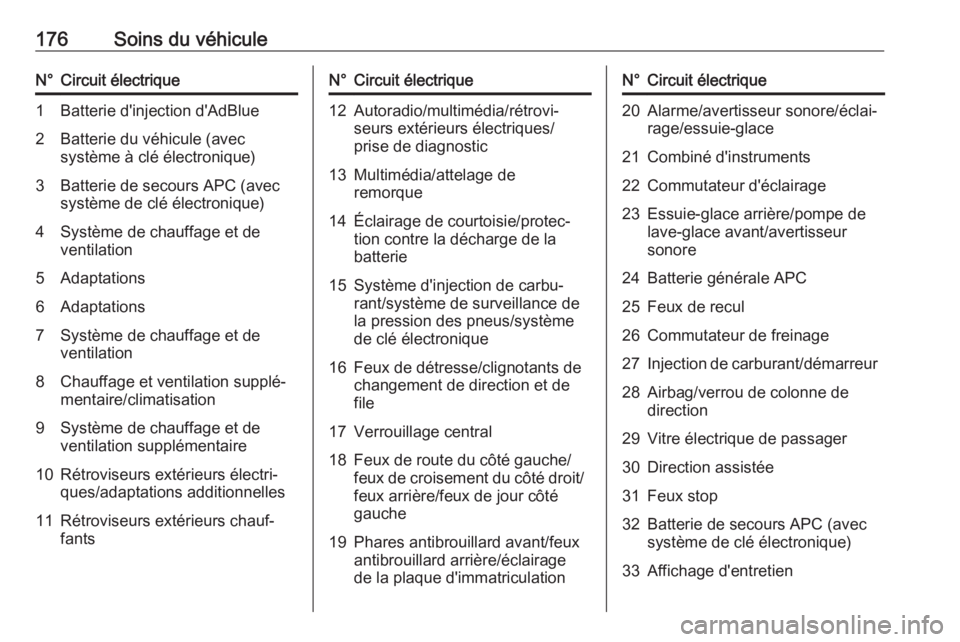

176Soins du véhiculeN°Circuit électrique1Batterie d'injection d'AdBlue2Batterie du véhicule (avec
système à clé électronique)3Batterie de secours APC (avec
système de clé électronique)4Système de chauffage et de
ventilation5Adaptations6Adaptations7Système de chauffage et de
ventilation8Chauffage et ventilation supplé‐
mentaire/climatisation9Système de chauffage et de
ventilation supplémentaire10Rétroviseurs extérieurs électri‐
ques/adaptations additionnelles11Rétroviseurs extérieurs chauf‐
fantsN°Circuit électrique12Autoradio/multimédia/rétrovi‐
seurs extérieurs électriques/
prise de diagnostic13Multimédia/attelage de
remorque14Éclairage de courtoisie/protec‐
tion contre la décharge de la
batterie15Système d'injection de carbu‐
rant/système de surveillance de
la pression des pneus/système
de clé électronique16Feux de détresse/clignotants de
changement de direction et de
file17Verrouillage central18Feux de route du côté gauche/
feux de croisement du côté droit/ feux arrière/feux de jour côté
gauche19Phares antibrouillard avant/feux
antibrouillard arrière/éclairage
de la plaque d'immatriculationN°Circuit électrique20Alarme/avertisseur sonore/éclai‐
rage/essuie-glace21Combiné d'instruments22Commutateur d'éclairage23Essuie-glace arrière/pompe de
lave-glace avant/avertisseur
sonore24Batterie générale APC25Feux de recul26Commutateur de freinage27Injection de carburant/démarreur28Airbag/verrou de colonne de
direction29Vitre électrique de passager30Direction assistée31Feux stop32Batterie de secours APC (avec
système de clé électronique)33Affichage d'entretien

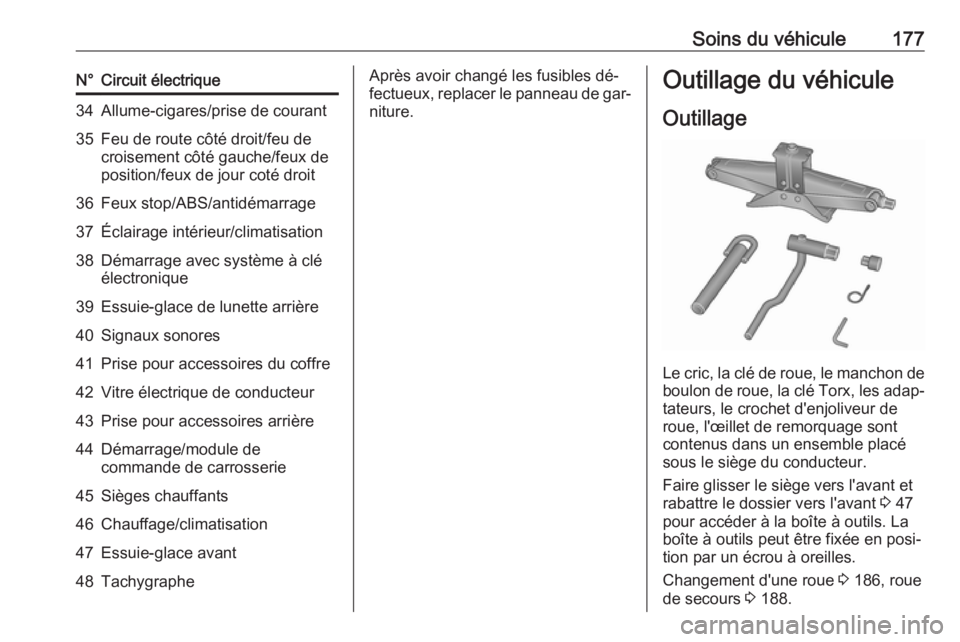

Soins du véhicule177N°Circuit électrique34Allume-cigares/prise de courant35Feu de route côté droit/feu de
croisement côté gauche/feux de
position/feux de jour coté droit36Feux stop/ABS/antidémarrage37Éclairage intérieur/climatisation38Démarrage avec système à clé
électronique39Essuie-glace de lunette arrière40Signaux sonores41Prise pour accessoires du coffre42Vitre électrique de conducteur43Prise pour accessoires arrière44Démarrage/module de
commande de carrosserie45Sièges chauffants46Chauffage/climatisation47Essuie-glace avant48TachygrapheAprès avoir changé les fusibles dé‐
fectueux, replacer le panneau de gar‐
niture.Outillage du véhicule
Outillage
Le cric, la clé de roue, le manchon de boulon de roue, la clé Torx, les adap‐
tateurs, le crochet d'enjoliveur de
roue, l'œillet de remorquage sont
contenus dans un ensemble placé
sous le siège du conducteur.
Faire glisser le siège vers l'avant et
rabattre le dossier vers l'avant 3 47
pour accéder à la boîte à outils. La boîte à outils peut être fixée en posi‐
tion par un écrou à oreilles.
Changement d'une roue 3 186, roue
de secours 3 188.

178Soins du véhiculeVéhicules avec kit de réparation des
pneus : Le crochet d'enjoliveur de
roue et la clé Torx sont rangés dans
le boîtier du kit de réparation des
pneus qui est rangé sous le siège du
conducteur.
Kit de réparation des pneus 3 184.Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure
anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela
peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus
Les pneus montés en usine sont
adaptés au châssis et offrent une sé‐
curité et un confort de conduite opti‐
maux.Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7°C et devraient donc
être montés sur toutes les roues.
Selon la réglementation spécifique à
certains pays, une étiquette indiquant la vitesse maximum autorisée pour
les pneus doit être placée dans le
champ de vision du conducteur.
Désignations des pneus
P. ex. 195/65 R 16 C 88 Q195:Largeur des pneus en mm65:Rapport de la section (hauteur
du pneu sur largeur du pneu)
en %R:Type de carcasse : RadialeRF:Type : RunFlat16:Diamètre des jantes en poucesC:Usage commercial ou trans‐
port88:Indice de capacité de charge
par exemple : 88 correspond
à 567 kgQ:Indicatif de vitesse
