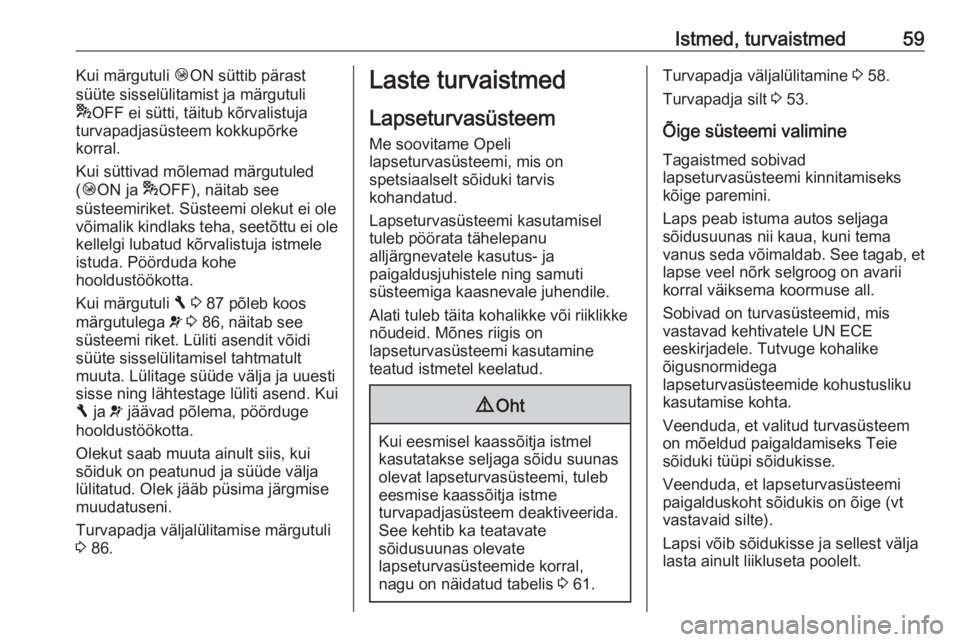

Istmed, turvaistmed59Kui märgutuli ÓON süttib pärast
süüte sisselülitamist ja märgutuli
* OFF ei sütti, täitub kõrvalistuja
turvapadjasüsteem kokkupõrke
korral.
Kui süttivad mõlemad märgutuled
( Ó ON ja *OFF), näitab see
süsteemiriket. Süsteemi olekut ei ole
võimalik kindlaks teha, seetõttu ei ole
kellelgi lubatud kõrvalistuja istmele istuda. Pöörduda kohe
hooldustöökotta.
Kui märgutuli F 3 87 põleb koos
märgutulega v 3 86, näitab see
süsteemi riket. Lüliti asendit võidi
süüte sisselülitamisel tahtmatult
muuta. Lülitage süüde välja ja uuesti
sisse ning lähtestage lüliti asend. Kui
F ja v jäävad põlema, pöörduge
hooldustöökotta.
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud. Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli
3 86.Laste turvaistmed
Lapseturvasüsteem
Me soovitame Opeli
lapseturvasüsteemi, mis on
spetsiaalselt sõiduki tarvis
kohandatud.
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning samuti
süsteemiga kaasnevale juhendile.
Alati tuleb täita kohalikke või riiklikke nõudeid. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.9 Oht
Kui eesmisel kaassõitja istmel
kasutatakse seljaga sõidu suunas
olevat lapseturvasüsteemi, tuleb
eesmise kaassõitja istme
turvapadjasüsteem deaktiveerida.
See kehtib ka teatavate
sõidusuunas olevate
lapseturvasüsteemide korral,
nagu on näidatud tabelis 3 61.
Turvapadja väljalülitamine 3 58.
Turvapadja silt 3 53.
Õige süsteemi valimine
Tagaistmed sobivad
lapseturvasüsteemi kinnitamiseks
kõige paremini.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on turvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Veenduda, et valitud turvasüsteem
on mõeldud paigaldamiseks Teie
sõiduki tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja lasta ainult liikluseta poolelt.

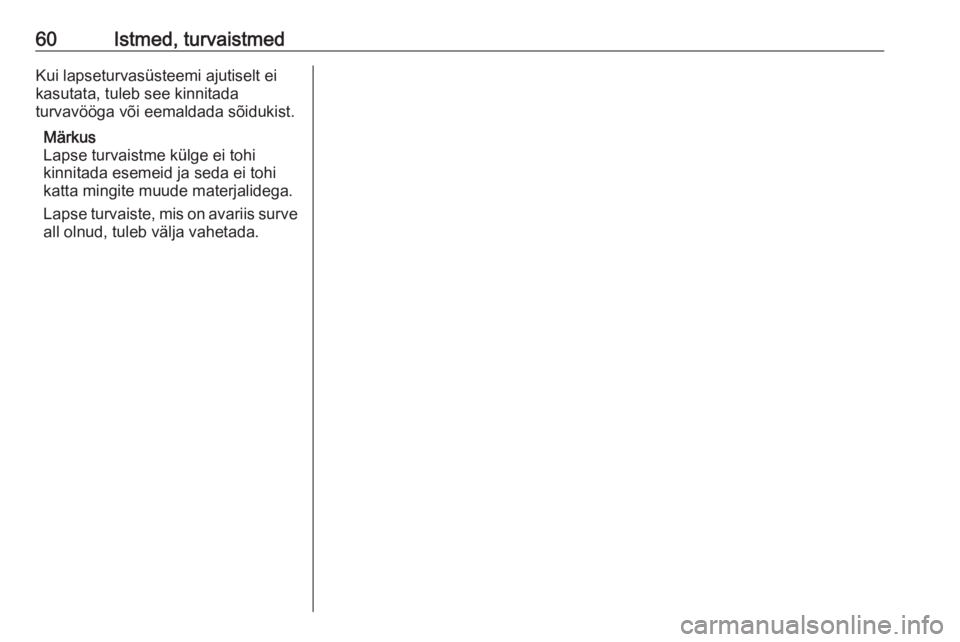

60Istmed, turvaistmedKui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või eemaldada sõidukist.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve all olnud, tuleb välja vahetada.

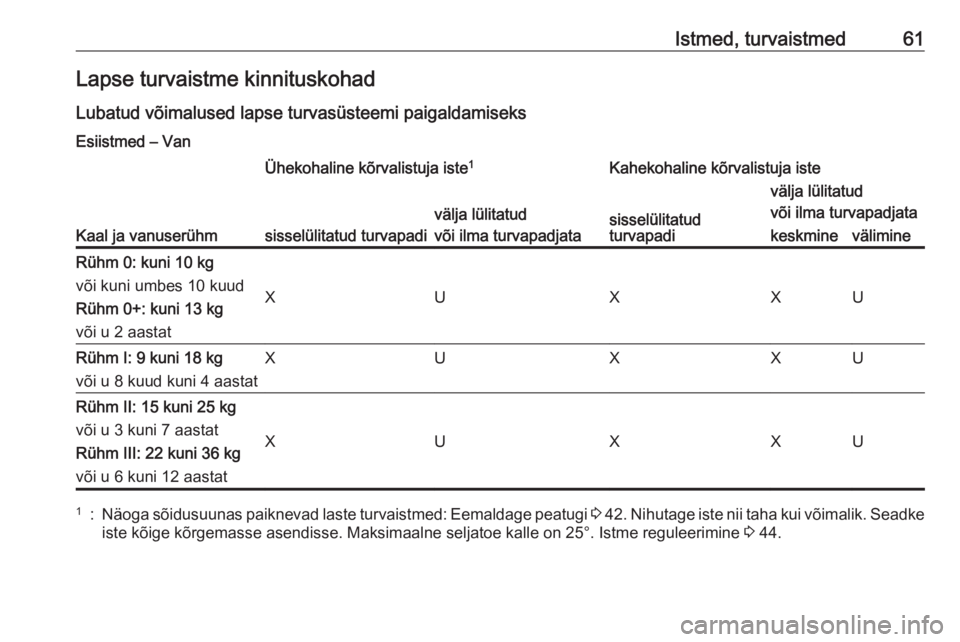

Istmed, turvaistmed61Lapse turvaistme kinnituskohadLubatud võimalused lapse turvasüsteemi paigaldamiseks
Esiistmed – Van
Kaal ja vanuserühm
Ühekohaline kõrvalistuja iste 1Kahekohaline kõrvalistuja iste
sisselülitatud turvapadi
välja lülitatud
või ilma turvapadjatasisselülitatud
turvapadi
välja lülitatud
või ilma turvapadjatakeskminevälimineRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
XUXXU
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatXUXXURühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
XUXXU
1:Näoga sõidusuunas paiknevad laste turvaistmed: Eemaldage peatugi 3 42 . Nihutage iste nii taha kui võimalik. Seadke
iste kõige kõrgemasse asendisse. Maksimaalne seljatoe kalle on 25°. Istme reguleerimine 3 44.

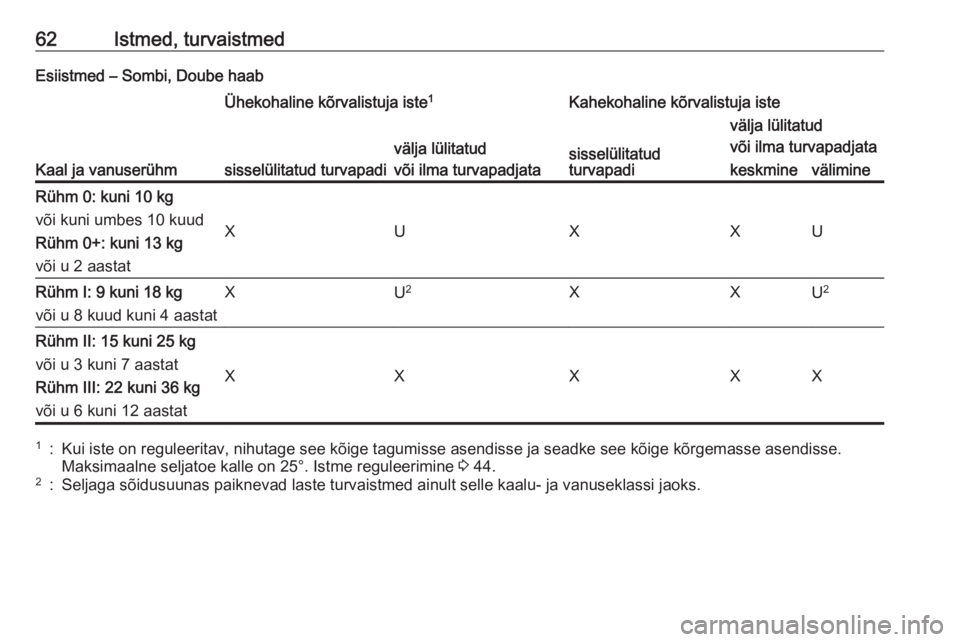

62Istmed, turvaistmedEsiistmed – Sombi, Doube haab
Kaal ja vanuserühm
Ühekohaline kõrvalistuja iste1Kahekohaline kõrvalistuja iste
sisselülitatud turvapadi
välja lülitatud
või ilma turvapadjatasisselülitatud
turvapadi
välja lülitatud
või ilma turvapadjatakeskminevälimineRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
XUXXU
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatXU 2XXU 2Rühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
XXXXX
1:Kui iste on reguleeritav, nihutage see kõige tagumisse asendisse ja seadke see kõige kõrgemasse asendisse.
Maksimaalne seljatoe kalle on 25°. Istme reguleerimine 3 44.2:Seljaga sõidusuunas paiknevad laste turvaistmed ainult selle kaalu- ja vanuseklassi jaoks.

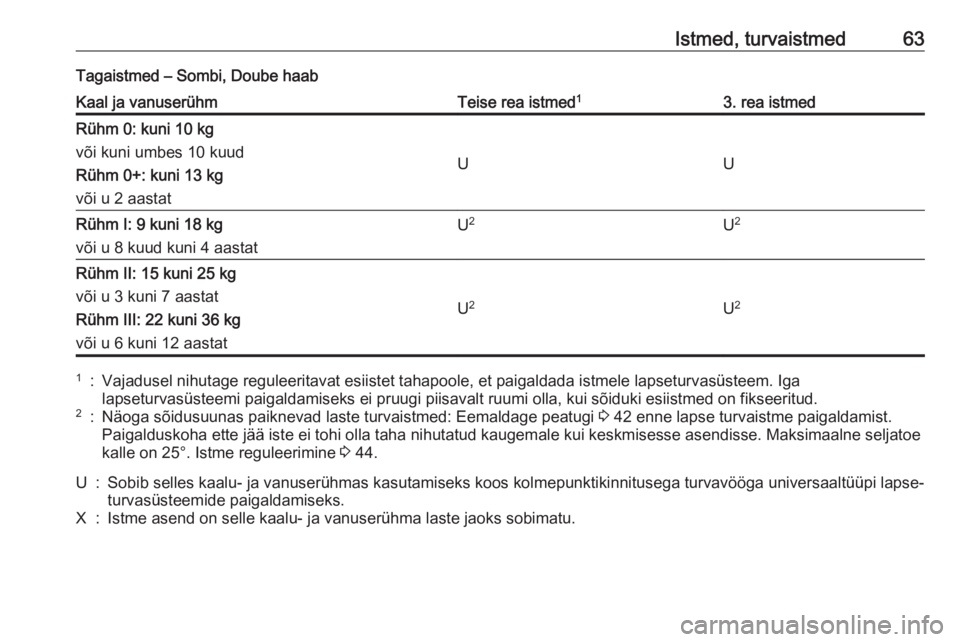

Istmed, turvaistmed63Tagaistmed – Sombi, Doube haabKaal ja vanuserühmTeise rea istmed13. rea istmedRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
UU
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatU 2U2Rühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
U 2U 2
1:Vajadusel nihutage reguleeritavat esiistet tahapoole, et paigaldada istmele lapseturvasüsteem. Iga
lapseturvasüsteemi paigaldamiseks ei pruugi piisavalt ruumi olla, kui sõiduki esiistmed on fikseeritud.2:Näoga sõidusuunas paiknevad laste turvaistmed: Eemaldage peatugi 3 42 enne lapse turvaistme paigaldamist.
Paigalduskoha ette jää iste ei tohi olla taha nihutatud kaugemale kui keskmisesse asendisse. Maksimaalne seljatoe
kalle on 25°. Istme reguleerimine 3 44.U:Sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga universaaltüüpi lapse‐
turvasüsteemide paigaldamiseks.X:Istme asend on selle kaalu- ja vanuserühma laste jaoks sobimatu.

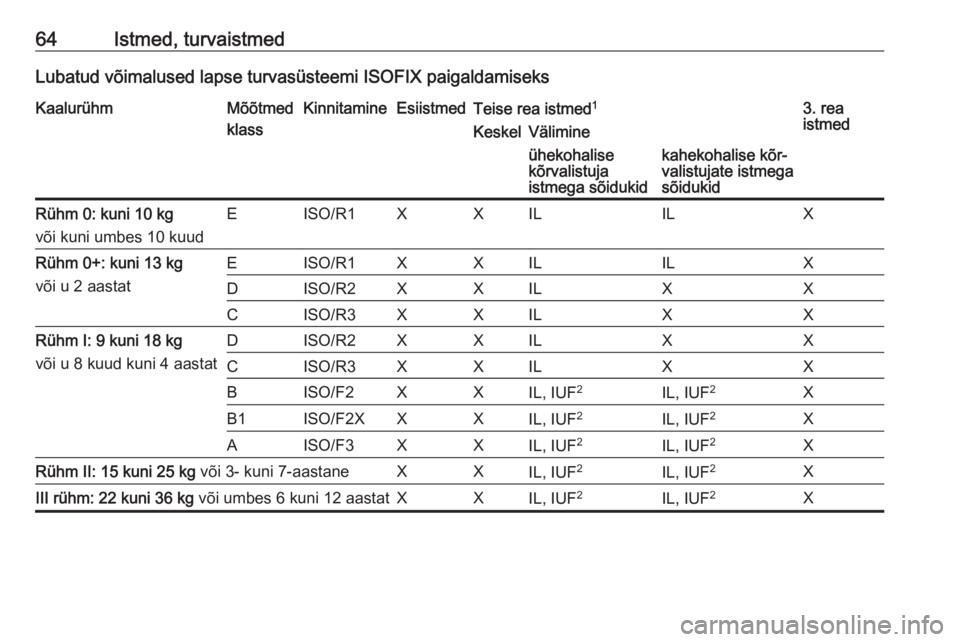

64Istmed, turvaistmedLubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseksKaalurühmMõõtmed
klassKinnitamineEsiistmedTeise rea istmed 13. rea
istmedKeskelVälimineühekohalise
kõrvalistuja
istmega sõidukidkahekohalise kõr‐
valistujate istmega
sõidukidRühm 0: kuni 10 kg
või kuni umbes 10 kuudEISO/R1XXILILXRühm 0+: kuni 13 kg
või u 2 aastatEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXRühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF 2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF 2XRühm II: 15 kuni 25 kg
või 3- kuni 7-aastaneXXIL, IUF2IL, IUF2XIII rühm: 22 kuni 36 kg
või umbes 6 kuni 12 aastatXXIL, IUF2IL, IUF2X

Istmed, turvaistmed651:Vajadusel nihutage reguleeritavat esiistet tahapoole, et paigaldada istmele lapseturvasüsteem. Lapseturvasüsteemipaigaldamiseks ei pruugi olla piisavalt ruumi, kui sõiduki esiistmed on fikseeritud.2:Näoga sõidusuunas paiknevad laste turvaistmed: Eemaldage peatugi 3 42 enne lapse turvaistme paigaldamist.
Paigalduskoha ette jää iste ei tohi olla taha nihutatud kaugemale kui keskmisesse asendisse. Maksimaalne seljatoe
kalle on 25°. Istme reguleerimine 3 44.IUF:Sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX lapseturva‐
süsteemidel.X:Selles kaalurühmas ei ole ISOFIX lapseturvasüsteem lubatud.IL:Kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.
ISOFIX suurusrühm ja istmeseade
A - ISO/F3:Näoga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas 9 kuni
18 kg.B - ISO/F2:Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X:Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C - ISO/R3:Seljaga sõidu suunas paiknev lapse turvaiste kõige suurematele lastele kaalurühmas kuni 18 kg.D - ISO/R2:Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 18 kg.E - ISO/R1:Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.

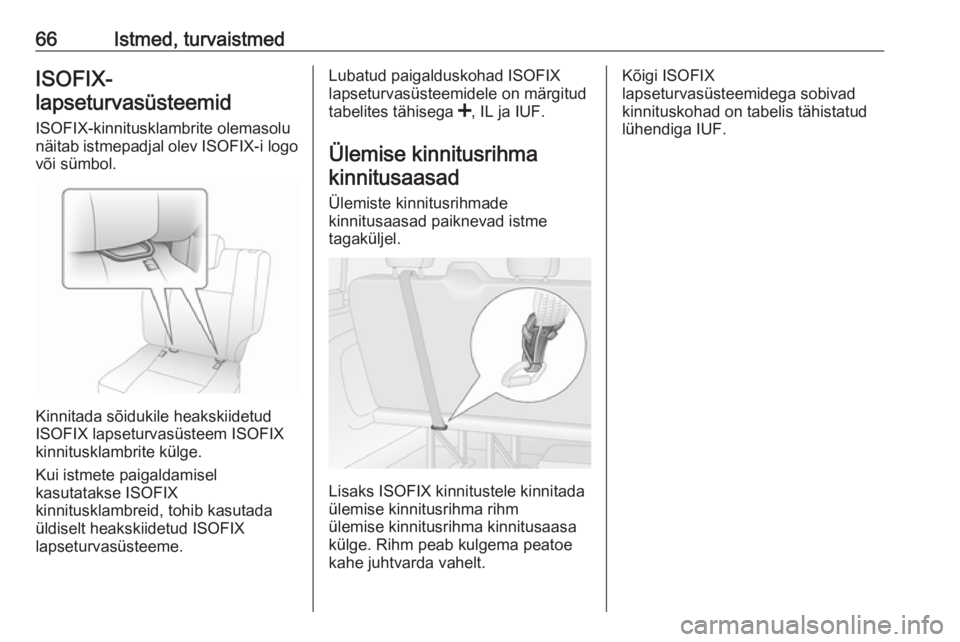

66Istmed, turvaistmedISOFIX-
lapseturvasüsteemid
ISOFIX-kinnitusklambrite olemasolu
näitab istmepadjal olev ISOFIX-i logo
või sümbol.
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Kui istmete paigaldamisel
kasutatakse ISOFIX
kinnitusklambreid, tohib kasutada
üldiselt heakskiidetud ISOFIX
lapseturvasüsteeme.
Lubatud paigalduskohad ISOFIX
lapseturvasüsteemidele on märgitud
tabelites tähisega <, IL ja IUF.
Ülemise kinnitusrihma kinnitusaasad
Ülemiste kinnitusrihmade
kinnitusaasad paiknevad istme
tagaküljel.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

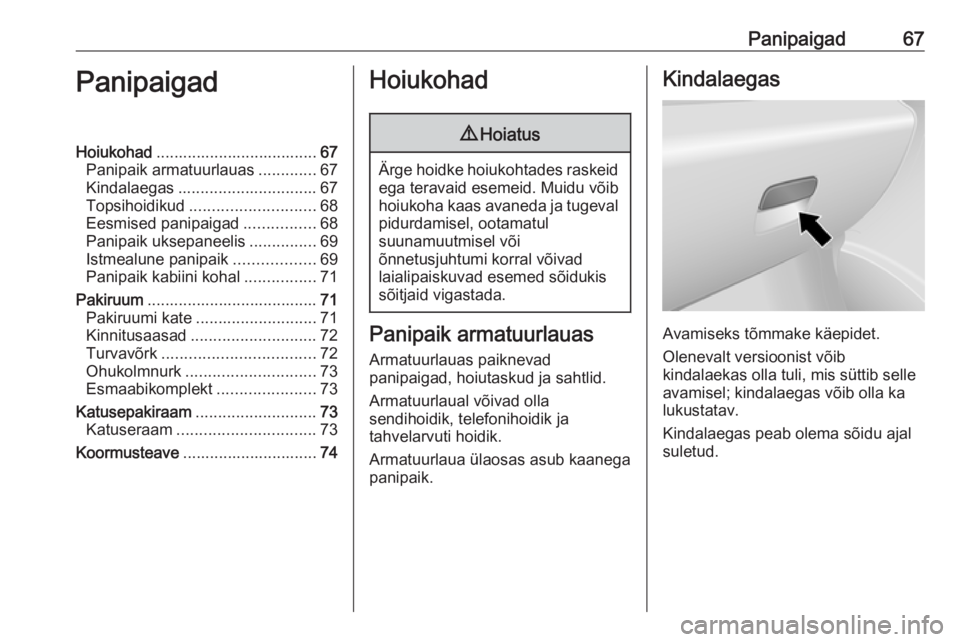

Panipaigad67PanipaigadHoiukohad.................................... 67
Panipaik armatuurlauas .............67
Kindalaegas ............................... 67
Topsihoidikud ............................ 68
Eesmised panipaigad ................68
Panipaik uksepaneelis ...............69
Istmealune panipaik ..................69
Panipaik kabiini kohal ................71
Pakiruum ...................................... 71
Pakiruumi kate ........................... 71
Kinnitusaasad ............................ 72
Turvavõrk .................................. 72
Ohukolmnurk ............................. 73
Esmaabikomplekt ......................73
Katusepakiraam ........................... 73
Katuseraam ............................... 73
Koormusteave .............................. 74Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlauas paiknevad
panipaigad, hoiutaskud ja sahtlid.
Armatuurlaual võivad olla
sendihoidik, telefonihoidik ja
tahvelarvuti hoidik.
Armatuurlaua ülaosas asub kaanega
panipaik.
Kindalaegas
Avamiseks tõmmake käepidet.
Olenevalt versioonist võib
kindalaekas olla tuli, mis süttib selle
avamisel; kindalaegas võib olla ka
lukustatav.
Kindalaegas peab olema sõidu ajal
suletud.

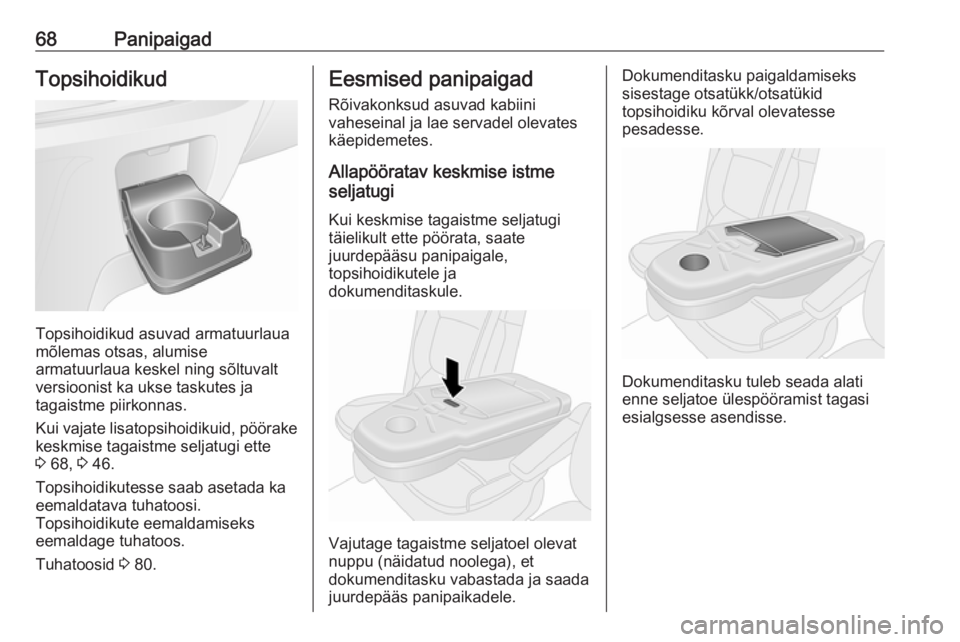

68PanipaigadTopsihoidikud
Topsihoidikud asuvad armatuurlaua
mõlemas otsas, alumise
armatuurlaua keskel ning sõltuvalt
versioonist ka ukse taskutes ja
tagaistme piirkonnas.
Kui vajate lisatopsihoidikuid, pöörake
keskmise tagaistme seljatugi ette 3 68, 3 46.
Topsihoidikutesse saab asetada ka
eemaldatava tuhatoosi.
Topsihoidikute eemaldamiseks
eemaldage tuhatoos.
Tuhatoosid 3 80.
Eesmised panipaigad
Rõivakonksud asuvad kabiini
vaheseinal ja lae servadel olevates
käepidemetes.
Allapööratav keskmise istme
seljatugi
Kui keskmise tagaistme seljatugi
täielikult ette pöörata, saate
juurdepääsu panipaigale,
topsihoidikutele ja
dokumenditaskule.
Vajutage tagaistme seljatoel olevat
nuppu (näidatud noolega), et
dokumenditasku vabastada ja saada
juurdepääs panipaikadele.
Dokumenditasku paigaldamiseks
sisestage otsatükk/otsatükid
topsihoidiku kõrval olevatesse
pesadesse.
Dokumenditasku tuleb seada alati
enne seljatoe ülespööramist tagasi
esialgsesse asendisse.
