OPEL VIVARO B 2016.5 Savininko vadovas (in Lithuanian)

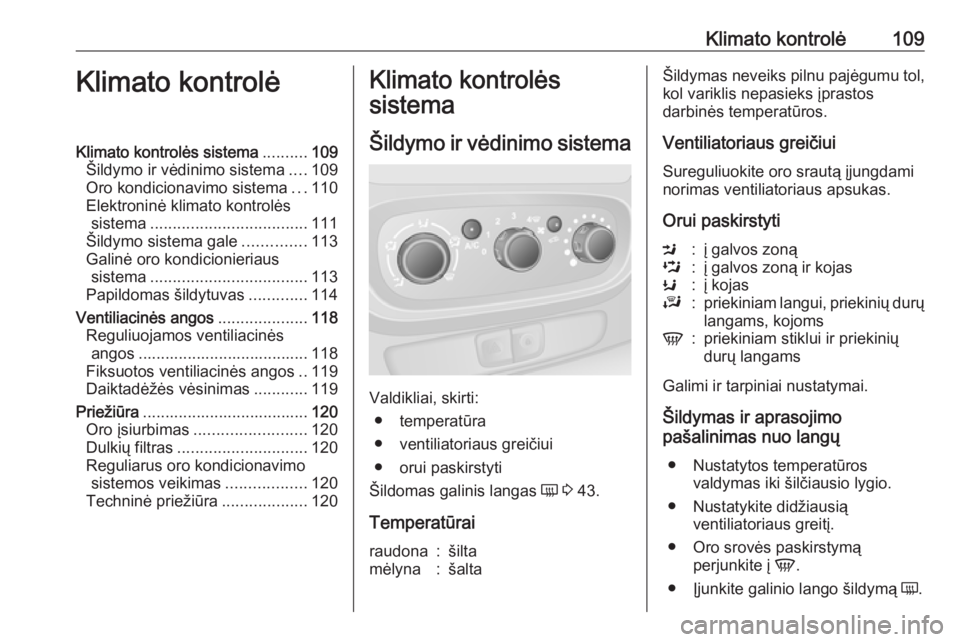

Klimato kontrolė109Klimato kontrolėKlimato kontrolės sistema..........109
Šildymo ir vėdinimo sistema ....109
Oro kondicionavimo sistema ...110
Elektroninė klimato kontrolės sistema ................................... 111
Šildymo sistema gale ..............113
Galinė oro kondicionieriaus sistema ................................... 113
Papildomas šildytuvas .............114
Ventiliacinės angos ....................118
Reguliuojamos ventiliacinės angos ...................................... 118
Fiksuotos ventiliacinės angos ..119
Daiktadėžės vėsinimas ............119
Priežiūra ..................................... 120
Oro įsiurbimas ......................... 120
Dulkių filtras ............................. 120
Reguliarus oro kondicionavimo sistemos veikimas ..................120
Techninė priežiūra ...................120Klimato kontrolės
sistema
Šildymo ir vėdinimo sistema
Valdikliai, skirti: ● temperatūra
● ventiliatoriaus greičiui
● orui paskirstyti
Šildomas galinis langas Ü 3 43.
Temperatūrai
raudona:šiltamėlyna:šaltaŠildymas neveiks pilnu pajėgumu tol, kol variklis nepasieks įprastos
darbinės temperatūros.
Ventiliatoriaus greičiui
Sureguliuokite oro srautą įjungdami
norimas ventiliatoriaus apsukas.
Orui paskirstytiM:į galvos zonąL:į galvos zoną ir kojasK:į kojasJ:priekiniam langui, priekinių durųlangams, kojomsV:priekiniam stiklui ir priekinių
durų langams
Galimi ir tarpiniai nustatymai.
Šildymas ir aprasojimo
pašalinimas nuo langų
● Nustatytos temperatūros valdymas iki šilčiausio lygio.
● Nustatykite didžiausią ventiliatoriaus greitį.
● Oro srovės paskirstymą perjunkite į V.
● Įjunkite galinio lango šildymą Ü.

110Klimato kontrolė● Jei reikia, atidarykite šoninesvėdinimo angas ir nukreipkite jas
link durų langų.
● Jei norite, kad tuo pačiu metu būtų šildomos ir kojos, oro srovės
paskirstymą perjunkite į J.
Šildomas užpakalinis langas 3 43.
Oro kondicionavimo sistema
Be šildymo ir ventiliavimo oro
kondicionavimo sistema turi šiuos
papildomus valdymo elementus:
A/C:vėsinimą4:oro recirkuliacijąŠildomos sėdynės 3 49.
Vėsinimas (oro kondicionierius)
Spustelėkite A/C, kad sistema
pradėtų vėsinti. Apie suaktyvinimą
informuoja mygtuke įsijungęs šviesos diodas. Vėsinimo funkcija veikia tikužvedus variklį ir įjungus klimatokontrolės ventiliatorių.
Kad išjungtumėte vėsinimo funkciją,
paspauskite A/C dar kartą.
Oro kondicionavimo sistema aušina ir
sausina orą, kai lauko temperatūra
viršija nurodytą lygį. Todėl gali
susidaryti kondensatas ir lašėti iš po
automobilio.
Jei vėsinimo ar džiovinimo nereikia,
išjunkite vėsinimo sistemą ir taupykite degalus. Įjungtas vėsinimas gali
pristabdyti funkciją „Autostop“.
„Stop-start“ sistema 3 127.
Pastaba
Suaktyvinus režimą ECO, pradeda
silpniau veikti oro kondicionierius
3 121.Oro recirkuliavimo sistema 4
Norėdami suaktyvinti oro
recirkuliacijos režimą, paspauskite
4 . Apie suaktyvinimą informuoja
mygtuke įsijungęs šviesos diodas.
Norėdami deaktyvinti oro
recirkuliacijos režimą, vėl
paspauskite 4.9Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo padidėja oro drėgmė, todėl langai gali aprasoti iš vidaus.
Keleivių skyriaus oro kokybė
pablogės, dėl ko keleiviai gali
pasijusti mieguistai.
Šilto ir labai drėgno aplinkos oro
sąlygomis priekinis stiklas iš išorės
gali aprasoti, kai į jį nukreipiamas
šaltas oras. Jei priekinis stiklas
aprasoja iš išorės, įjunkite priekinio
stiklo valytuvus ir venkite naudoti oro
paskirstymo nustatymus J ir V .

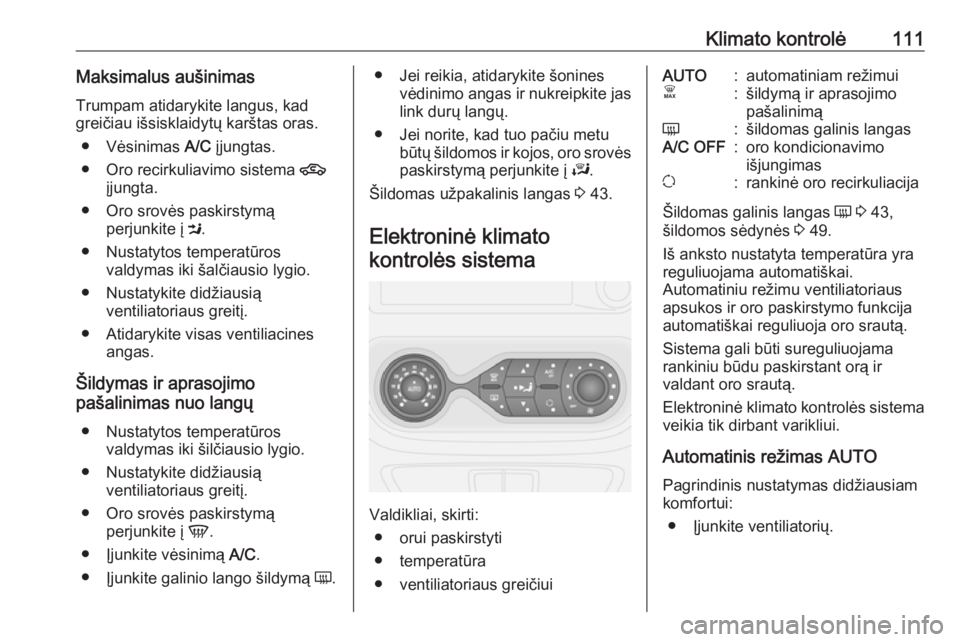

Klimato kontrolė111Maksimalus aušinimasTrumpam atidarykite langus, kad
greičiau išsisklaidytų karštas oras.
● Vėsinimas A/C įjungtas.
● Oro recirkuliavimo sistema 4
įjungta.
● Oro srovės paskirstymą perjunkite į M.
● Nustatytos temperatūros valdymas iki šalčiausio lygio.
● Nustatykite didžiausią ventiliatoriaus greitį.
● Atidarykite visas ventiliacines angas.
Šildymas ir aprasojimo
pašalinimas nuo langų
● Nustatytos temperatūros valdymas iki šilčiausio lygio.
● Nustatykite didžiausią ventiliatoriaus greitį.
● Oro srovės paskirstymą perjunkite į V.
● Įjunkite vėsinimą A/C.
● Įjunkite galinio lango šildymą Ü.● Jei reikia, atidarykite šonines
vėdinimo angas ir nukreipkite jaslink durų langų.
● Jei norite, kad tuo pačiu metu būtų šildomos ir kojos, oro srovės
paskirstymą perjunkite į J.
Šildomas užpakalinis langas 3 43.
Elektroninė klimato kontrolės sistema
Valdikliai, skirti: ● orui paskirstyti
● temperatūra
● ventiliatoriaus greičiui
AUTO:automatiniam režimuiÊ:šildymą ir aprasojimo
pašalinimąÜ:šildomas galinis langasA/C OFF:oro kondicionavimo
išjungimasu:rankinė oro recirkuliacija
Šildomas galinis langas Ü 3 43,
šildomos sėdynės 3 49.
Iš anksto nustatyta temperatūra yra
reguliuojama automatiškai.
Automatiniu režimu ventiliatoriaus
apsukos ir oro paskirstymo funkcija
automatiškai reguliuoja oro srautą.
Sistema gali būti sureguliuojama
rankiniu būdu paskirstant orą ir
valdant oro srautą.
Elektroninė klimato kontrolės sistema veikia tik dirbant varikliui.
Automatinis režimas AUTO
Pagrindinis nustatymas didžiausiam
komfortui:
● Įjunkite ventiliatorių.

112Klimato kontrolė● Paspauskite AUTO:
ventiliatoriaus apsukos, oro
paskirstymas, aušinimas ir oro recirkuliacija pradedami
reguliuoti automatiškai.
● Nustatykite pageidaujamą temperatūrą.
● Atidarykite visas ventiliacines angas.
Kad išjungtumėte elektroninę klimato
kontrolės sistemą, išjunkite
ventiliatorių.
Iš anksto nustatytos
temperatūros pasirinkimas
Gali būti nustatoma norimos
temperatūros padėtis.
Jeigu nustatyta minimali temperatūra,
klimato kontrolės sistema veikia
maksimalaus vėsinimo režimu.
Jeigu nustatyta minimali temperatūra, klimato kontrolės sistema veikia
maksimalaus šildymo režimu.Šildymas ir aprasojimo
pašalinimas nuo langų
● Paspauskite Ê; Suaktyvinus
mygtuke įsijungia šviesos
diodas.
● Temperatūra, oro paskirstymas ir
vėsinimas imami reguliuoti
automatiškai, o ventiliatorius
pradeda suktis dideliu greičiu.
● Įjunkite galinio lango šildymą Ü
3 43.
Kaip grįžti į automatinį režimą:
nuspauskite Ê arba AUTO .
Pastaba
Jei Ê paspaudžiamas, kai veikia
variklis, funkcijos "Autostop"
veikimas pristabdomas, kol
mygtukas Ê paspaudžiamas
pakartotinai.
Jei mygtukas Ê paspaudžiamas, kai
variklis sustabdytas su funkcija "Autostop", variklis automatiškai
užvedamas iš naujo.
Išjungimo-užvedimo sistema 3 127.Rankiniai nustatymai
Automatinis režimas išaktyvinamas
rankiniu būdu pakeitus bet kurią iš šių
nuostatų:
Ventiliatoriaus greitis Z
Nustatykite oro srautą rankiniu būdu,
įjungdami norimas ventiliatoriaus
apsukas.
Jeigu ventiliatorius išjungiamas, oro
kondicionavimo sistema taip pat
išsijungia.
Oro paskirstymas M
Paspauskite pageidaujamos
nuostatos mygtuką. Suaktyvinus
funkciją, mygtuke įsijungia šviesos
diodas.R:priekiniam stiklui ir priekinių durų langamsM:į galvos zonąS:į kojas
Nuostatų derinius galima parinkti
paspaudžiant du mygtukus, kad
šviestų jų abiejų šviesos diodai.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.

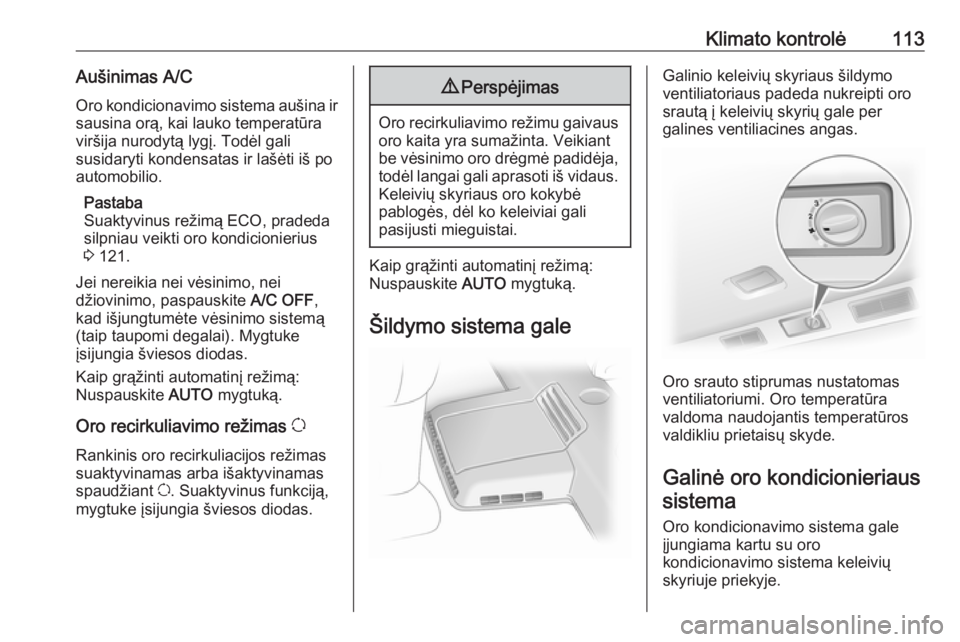

Klimato kontrolė113Aušinimas A/COro kondicionavimo sistema aušina ir
sausina orą, kai lauko temperatūra
viršija nurodytą lygį. Todėl gali
susidaryti kondensatas ir lašėti iš po
automobilio.
Pastaba
Suaktyvinus režimą ECO, pradeda
silpniau veikti oro kondicionierius
3 121.
Jei nereikia nei vėsinimo, nei
džiovinimo, paspauskite A/C OFF,
kad išjungtumėte vėsinimo sistemą
(taip taupomi degalai). Mygtuke
įsijungia šviesos diodas.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Oro recirkuliavimo režimas u
Rankinis oro recirkuliacijos režimas
suaktyvinamas arba išaktyvinamas
spaudžiant u. Suaktyvinus funkciją,
mygtuke įsijungia šviesos diodas.9 Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti iš vidaus.
Keleivių skyriaus oro kokybė
pablogės, dėl ko keleiviai gali
pasijusti mieguistai.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Šildymo sistema gale
Galinio keleivių skyriaus šildymo
ventiliatoriaus padeda nukreipti oro srautą į keleivių skyrių gale per
galines ventiliacines angas.
Oro srauto stiprumas nustatomas
ventiliatoriumi. Oro temperatūra
valdoma naudojantis temperatūros
valdikliu prietaisų skyde.
Galinė oro kondicionieriaus sistema
Oro kondicionavimo sistema gale
įjungiama kartu su oro
kondicionavimo sistema keleivių
skyriuje priekyje.

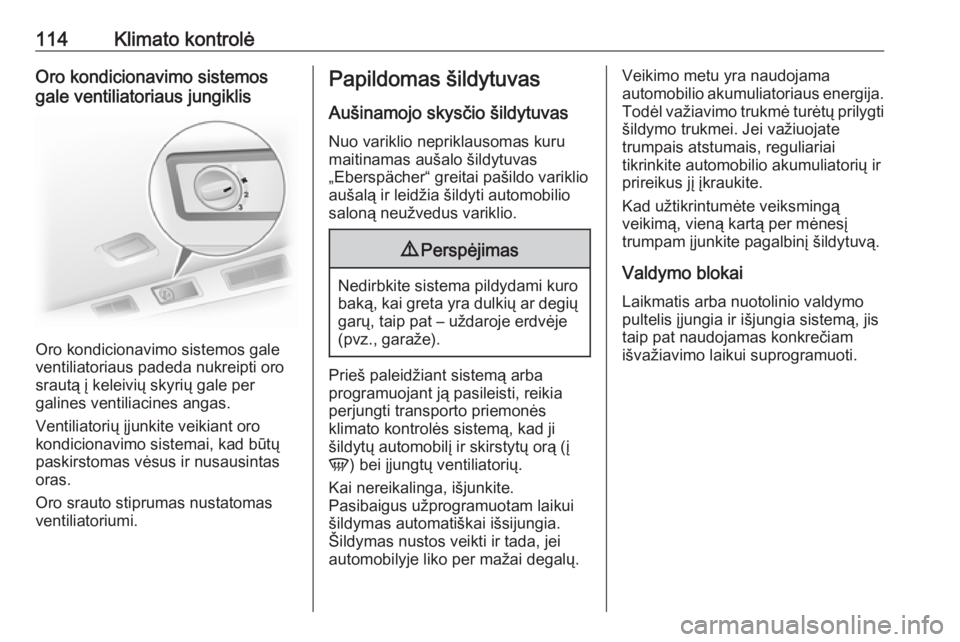

114Klimato kontrolėOro kondicionavimo sistemos
gale ventiliatoriaus jungiklis
Oro kondicionavimo sistemos gale
ventiliatoriaus padeda nukreipti oro
srautą į keleivių skyrių gale per
galines ventiliacines angas.
Ventiliatorių įjunkite veikiant oro
kondicionavimo sistemai, kad būtų
paskirstomas vėsus ir nusausintas
oras.
Oro srauto stiprumas nustatomas
ventiliatoriumi.
Papildomas šildytuvas
Aušinamojo skysčio šildytuvasNuo variklio nepriklausomas kuru
maitinamas aušalo šildytuvas
„Eberspächer“ greitai pašildo variklio
aušalą ir leidžia šildyti automobilio
saloną neužvedus variklio.9 Perspėjimas
Nedirbkite sistema pildydami kuro
baką, kai greta yra dulkių ar degių garų, taip pat – uždaroje erdvėje
(pvz., garaže).
Prieš paleidžiant sistemą arba
programuojant ją pasileisti, reikia
perjungti transporto priemonės
klimato kontrolės sistemą, kad ji
šildytų automobilį ir skirstytų orą (į
V ) bei įjungtų ventiliatorių.
Kai nereikalinga, išjunkite.
Pasibaigus užprogramuotam laikui
šildymas automatiškai išsijungia.
Šildymas nustos veikti ir tada, jei
automobilyje liko per mažai degalų.
Veikimo metu yra naudojama
automobilio akumuliatoriaus energija.
Todėl važiavimo trukmė turėtų prilygti šildymo trukmei. Jei važiuojate
trumpais atstumais, reguliariai
tikrinkite automobilio akumuliatorių ir
prireikus jį įkraukite.
Kad užtikrintumėte veiksmingą
veikimą, vieną kartą per mėnesį
trumpam įjunkite pagalbinį šildytuvą.
Valdymo blokai
Laikmatis arba nuotolinio valdymo
pultelis įjungia ir išjungia sistemą, jis
taip pat naudojamas konkrečiam išvažiavimo laikui suprogramuoti.

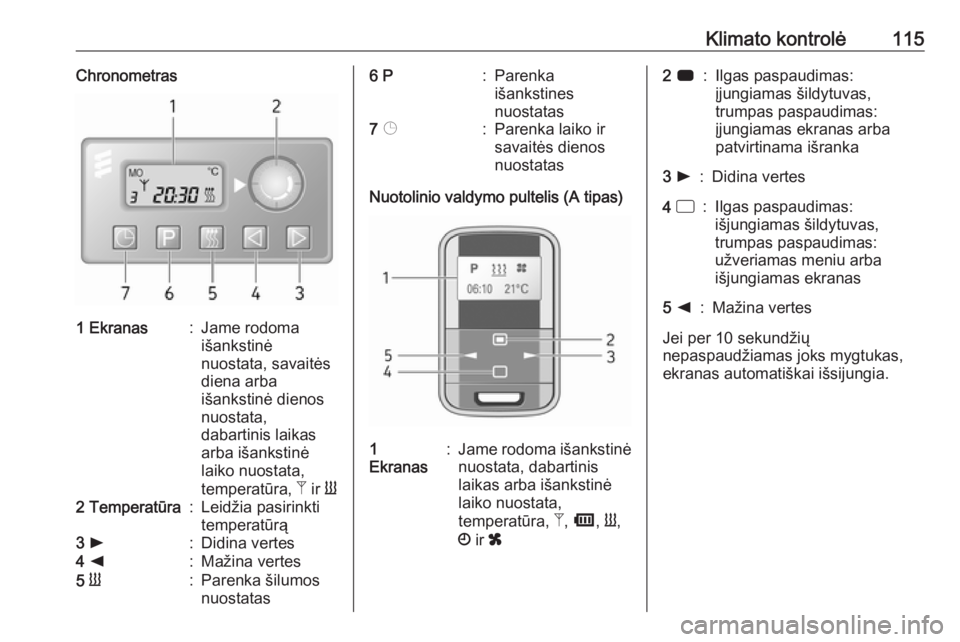

Klimato kontrolė115Chronometras1 Ekranas:Jame rodoma
išankstinė
nuostata, savaitės
diena arba
išankstinė dienos
nuostata,
dabartinis laikas
arba išankstinė
laiko nuostata,
temperatūra, Z ir Y2 Temperatūra:Leidžia pasirinkti
temperatūrą3 l:Didina vertes4 k:Mažina vertes5 Y:Parenka šilumos
nuostatas6 P:Parenka
išankstines
nuostatas7 Þ:Parenka laiko ir
savaitės dienos
nuostatas
Nuotolinio valdymo pultelis (A tipas)
1
Ekranas:Jame rodoma išankstinė
nuostata, dabartinis
laikas arba išankstinė
laiko nuostata,
temperatūra, Z, Ü , Y ,
Ö ir x2 7:Ilgas paspaudimas:
įjungiamas šildytuvas,
trumpas paspaudimas:
įjungiamas ekranas arba
patvirtinama išranka3 l:Didina vertes4 d:Ilgas paspaudimas:
išjungiamas šildytuvas,
trumpas paspaudimas:
užveriamas meniu arba
išjungiamas ekranas5 k:Mažina vertes
Jei per 10 sekundžių
nepaspaudžiamas joks mygtukas,
ekranas automatiškai išsijungia.

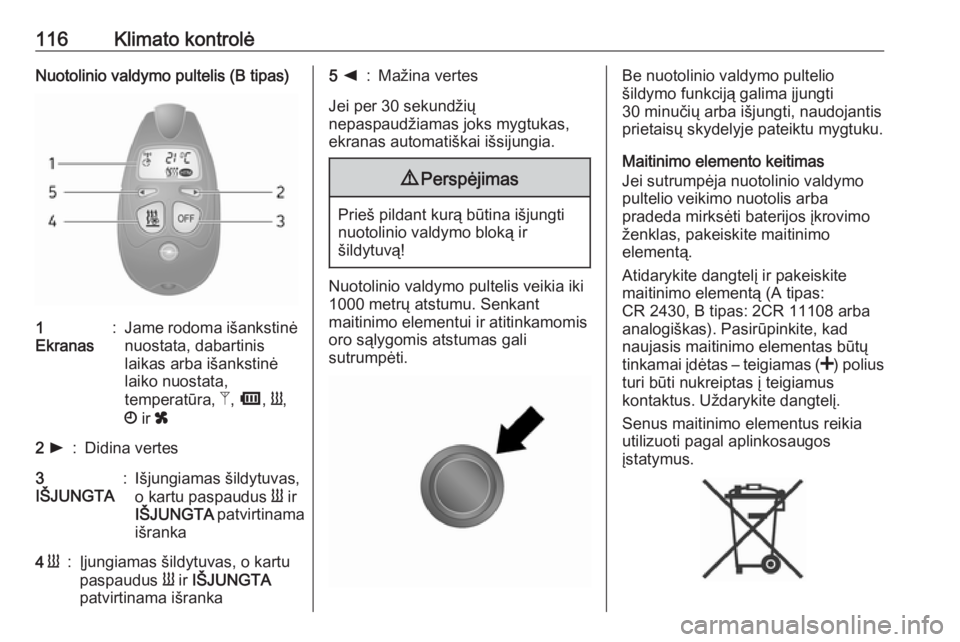

116Klimato kontrolėNuotolinio valdymo pultelis (B tipas)1
Ekranas:Jame rodoma išankstinė
nuostata, dabartinis
laikas arba išankstinė
laiko nuostata,
temperatūra, Z, Ü , Y ,
Ö ir x2 l:Didina vertes3
IŠJUNGTA:Išjungiamas šildytuvas,
o kartu paspaudus Y ir
IŠJUNGTA patvirtinama
išranka4 Y:Įjungiamas šildytuvas, o kartu
paspaudus Y ir IŠJUNGTA
patvirtinama išranka5 k:Mažina vertes
Jei per 30 sekundžių
nepaspaudžiamas joks mygtukas,
ekranas automatiškai išsijungia.
9 Perspėjimas
Prieš pildant kurą būtina išjungti
nuotolinio valdymo bloką ir
šildytuvą!
Nuotolinio valdymo pultelis veikia iki
1000 metrų atstumu. Senkant
maitinimo elementui ir atitinkamomis
oro sąlygomis atstumas gali
sutrumpėti.
Be nuotolinio valdymo pultelio
šildymo funkciją galima įjungti
30 minučių arba išjungti, naudojantis
prietaisų skydelyje pateiktu mygtuku.
Maitinimo elemento keitimas
Jei sutrumpėja nuotolinio valdymo
pultelio veikimo nuotolis arba
pradeda mirksėti baterijos įkrovimo
ženklas, pakeiskite maitinimo
elementą.
Atidarykite dangtelį ir pakeiskite
maitinimo elementą (A tipas:
CR 2430, B tipas: 2CR 11108 arba
analogiškas). Pasirūpinkite, kad
naujasis maitinimo elementas būtų
tinkamai įdėtas – teigiamas ( <) polius
turi būti nukreiptas į teigiamus
kontaktus. Uždarykite dangtelį.
Senus maitinimo elementus reikia
utilizuoti pagal aplinkosaugos
įstatymus.

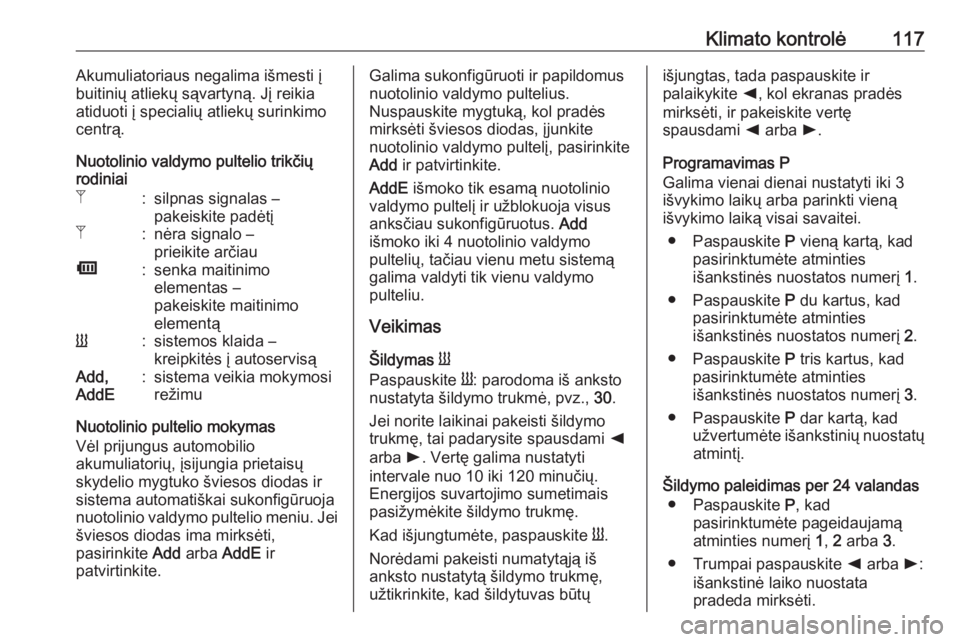

Klimato kontrolė117Akumuliatoriaus negalima išmesti į
buitinių atliekų sąvartyną. Jį reikia atiduoti į specialių atliekų surinkimocentrą.
Nuotolinio valdymo pultelio trikčių
rodiniaiZ:silpnas signalas –
pakeiskite padėtįZ:nėra signalo –
prieikite arčiauÜ:senka maitinimo
elementas –
pakeiskite maitinimo
elementąY:sistemos klaida –
kreipkitės į autoservisąAdd,
AddE:sistema veikia mokymosi
režimu
Nuotolinio pultelio mokymas
Vėl prijungus automobilio
akumuliatorių, įsijungia prietaisų
skydelio mygtuko šviesos diodas ir
sistema automatiškai sukonfigūruoja
nuotolinio valdymo pultelio meniu. Jei
šviesos diodas ima mirksėti,
pasirinkite Add arba AddE ir
patvirtinkite.
Galima sukonfigūruoti ir papildomus
nuotolinio valdymo pultelius.
Nuspauskite mygtuką, kol pradės
mirksėti šviesos diodas, įjunkite
nuotolinio valdymo pultelį, pasirinkite
Add ir patvirtinkite.
AddE išmoko tik esamą nuotolinio
valdymo pultelį ir užblokuoja visus
anksčiau sukonfigūruotus. Add
išmoko iki 4 nuotolinio valdymo
pultelių, tačiau vienu metu sistemą
galima valdyti tik vienu valdymo
pulteliu.
Veikimas
Šildymas Y
Paspauskite Y: parodoma iš anksto
nustatyta šildymo trukmė, pvz., 30.
Jei norite laikinai pakeisti šildymo
trukmę, tai padarysite spausdami k
arba l. Vertę galima nustatyti
intervale nuo 10 iki 120 minučių.
Energijos suvartojimo sumetimais
pasižymėkite šildymo trukmę.
Kad išjungtumėte, paspauskite Y.
Norėdami pakeisti numatytąją iš
anksto nustatytą šildymo trukmę,
užtikrinkite, kad šildytuvas būtųišjungtas, tada paspauskite ir
palaikykite k, kol ekranas pradės
mirksėti, ir pakeiskite vertę
spausdami k arba l.
Programavimas P
Galima vienai dienai nustatyti iki 3
išvykimo laikų arba parinkti vieną
išvykimo laiką visai savaitei.
● Paspauskite P vieną kartą, kad
pasirinktumėte atminties
išankstinės nuostatos numerį 1.
● Paspauskite P du kartus, kad
pasirinktumėte atminties
išankstinės nuostatos numerį 2.
● Paspauskite P tris kartus, kad
pasirinktumėte atminties
išankstinės nuostatos numerį 3.
● Paspauskite P dar kartą, kad
užvertumėte išankstinių nuostatų atmintį.
Šildymo paleidimas per 24 valandas ● Paspauskite P, kad
pasirinktumėte pageidaujamą atminties numerį 1, 2 arba 3.
● Trumpai paspauskite k arba l:
išankstinė laiko nuostata
pradeda mirksėti.

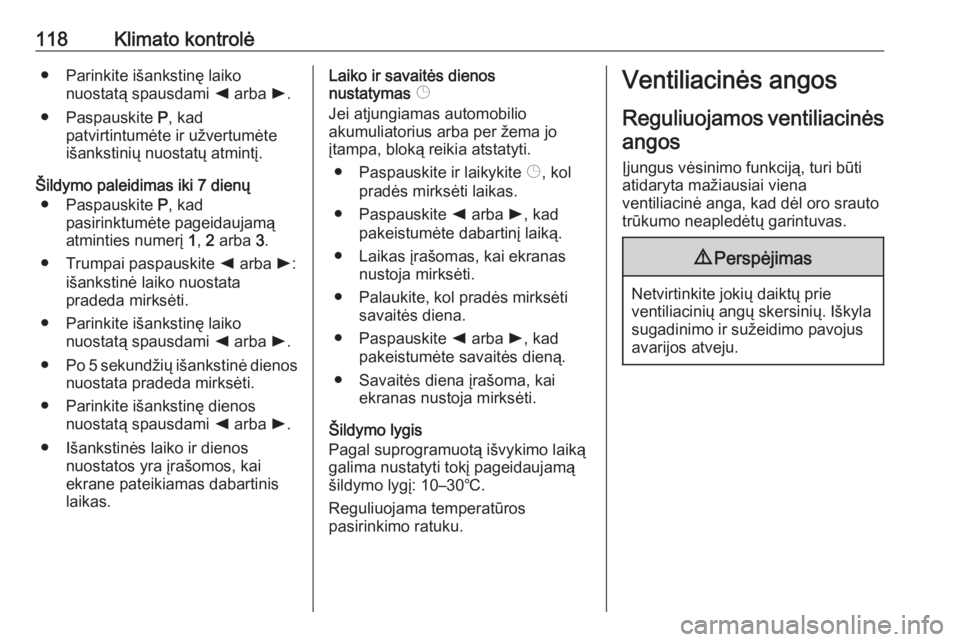

118Klimato kontrolė● Parinkite išankstinę laikonuostatą spausdami k arba l.
● Paspauskite P, kad
patvirtintumėte ir užvertumėte
išankstinių nuostatų atmintį.
Šildymo paleidimas iki 7 dienų ● Paspauskite P, kad
pasirinktumėte pageidaujamą atminties numerį 1, 2 arba 3.
● Trumpai paspauskite k arba l:
išankstinė laiko nuostata
pradeda mirksėti.
● Parinkite išankstinę laiko nuostatą spausdami k arba l.
● Po 5 sekundžių išankstinė dienos
nuostata pradeda mirksėti.
● Parinkite išankstinę dienos nuostatą spausdami k arba l.
● Išankstinės laiko ir dienos nuostatos yra įrašomos, kai
ekrane pateikiamas dabartinis
laikas.Laiko ir savaitės dienos
nustatymas Þ
Jei atjungiamas automobilio
akumuliatorius arba per žema jo
įtampa, bloką reikia atstatyti.
● Paspauskite ir laikykite Þ, kol
pradės mirksėti laikas.
● Paspauskite k arba l, kad
pakeistumėte dabartinį laiką.
● Laikas įrašomas, kai ekranas nustoja mirksėti.
● Palaukite, kol pradės mirksėti savaitės diena.
● Paspauskite k arba l, kad
pakeistumėte savaitės dieną.
● Savaitės diena įrašoma, kai ekranas nustoja mirksėti.
Šildymo lygis
Pagal suprogramuotą išvykimo laiką
galima nustatyti tokį pageidaujamą
šildymo lygį: 10–30℃.
Reguliuojama temperatūros
pasirinkimo ratuku.Ventiliacinės angos
Reguliuojamos ventiliacinės
angos
Įjungus vėsinimo funkciją, turi būti
atidaryta mažiausiai viena
ventiliacinė anga, kad dėl oro srauto
trūkumo neapledėtų garintuvas.9 Perspėjimas
Netvirtinkite jokių daiktų prie
ventiliacinių angų skersinių. Iškyla sugadinimo ir sužeidimo pavojus
avarijos atveju.
