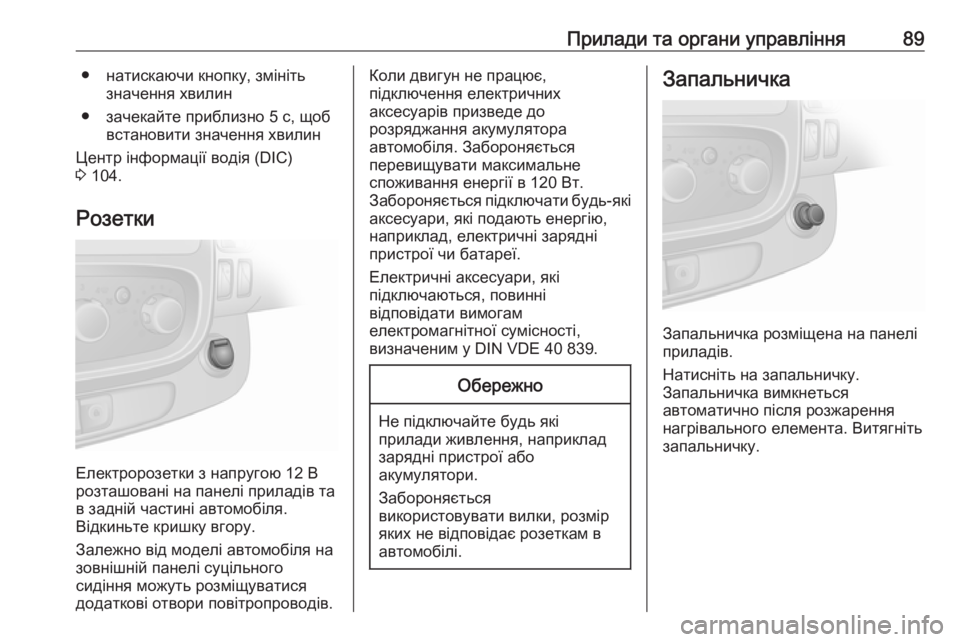

Прилади та органи управління89● натискаючи кнопку, змінітьзначення хвилин
● зачекайте приблизно 5 с, щоб встановити значення хвилин
Центр інформації водія (DIC)
3 104.
Розетки
Електророзетки з напругою 12 В
розташовані на панелі приладів та в задній частині автомобіля.
Відкиньте кришку вгору.
Залежно від моделі автомобіля на
зовнішній панелі суцільного
сидіння можуть розміщуватися
додаткові отвори повітропроводів.
Коли двигун не працює,
підключення електричних
аксесуарів призведе до
розряджання акумулятора
автомобіля. Забороняється
перевищувати максимальне
споживання енергії в 120 Вт.
Забороняється підключати будь-які
аксесуари, які подають енергію,
наприклад, електричні зарядні
пристрої чи батареї.
Електричні аксесуари, які
підключаються, повинні
відповідати вимогам
електромагнітної сумісності,
визначеним у DIN VDE 40 839.Обережно
Не підключайте будь які
прилади живлення, наприклад
зарядні пристрої або
акумулятори.
Забороняється
використовувати вилки, розмір
яких не відповідає розеткам в
автомобілі.
Запальничка
Запальничка розміщена на панелі
приладів.
Натисніть на запальничку.
Запальничка вимкнеться
автоматично після розжарення нагрівального елемента. Витягніть
запальничку.

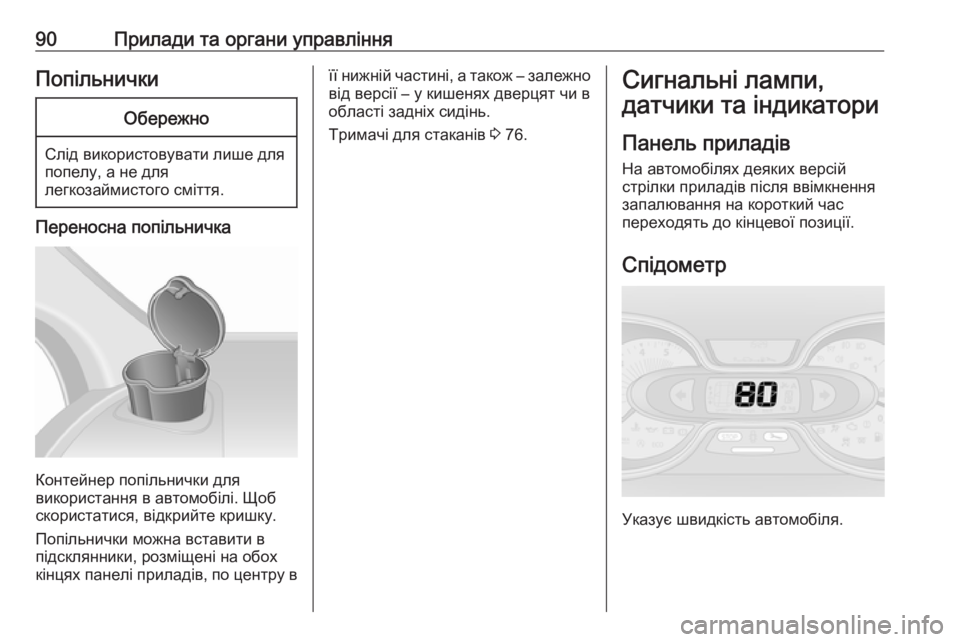

90Прилади та органи управлінняПопільничкиОбережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.
Переносна попільничка
Контейнер попільнички для
використання в автомобілі. Щоб
скористатися, відкрийте кришку.
Попільнички можна вставити в
підсклянники, розміщені на обох
кінцях панелі приладів, по центру в
її нижній частині, а також – залежно
від версії – у кишенях дверцят чи в
області задніх сидінь.
Тримачі для стаканів 3 76.Сигнальні лампи,
датчики та індикатори
Панель приладівНа автомобілях деяких версій
стрілки приладів після ввімкнення запалювання на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.

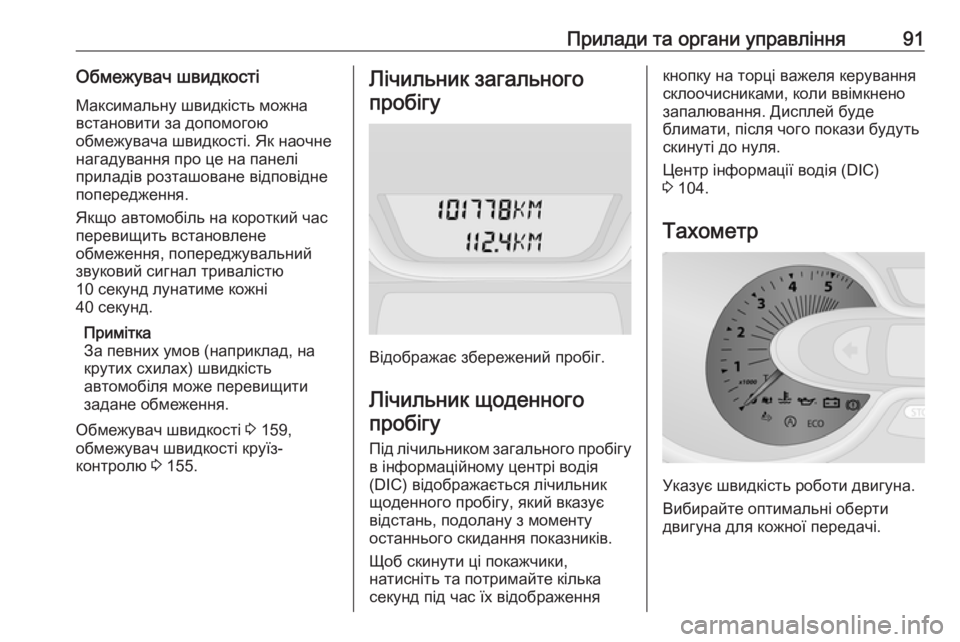

Прилади та органи управління91Обмежувач швидкості
Максимальну швидкість можна
встановити за допомогою
обмежувача швидкості. Як наочне
нагадування про це на панелі
приладів розташоване відповідне
попередження.
Якщо автомобіль на короткий час
перевищить встановлене
обмеження, попереджувальний
звуковий сигнал тривалістю
10 секунд лунатиме кожні
40 секунд.
Примітка
За певних умов (наприклад, на
крутих схилах) швидкість
автомобіля може перевищити
задане обмеження.
Обмежувач швидкості 3 159,
обмежувач швидкості круїз-
контролю 3 155.Лічильник загального
пробігу
Відображає збережений пробіг.
Лічильник щоденногопробігу
Під лічильником загального пробігу в інформаційному центрі водія
(DIC) відображається лічильник
щоденного пробігу, який вказує
відстань, подолану з моменту
останнього скидання показників.
Щоб скинути ці покажчики,
натисніть та потримайте кілька секунд під час їх відображення
кнопку на торці важеля керування
склоочисниками, коли ввімкнено
запалювання. Дисплей буде
блимати, після чого покази будуть
скинуті до нуля.
Центр інформації водія (DIC)
3 104.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.

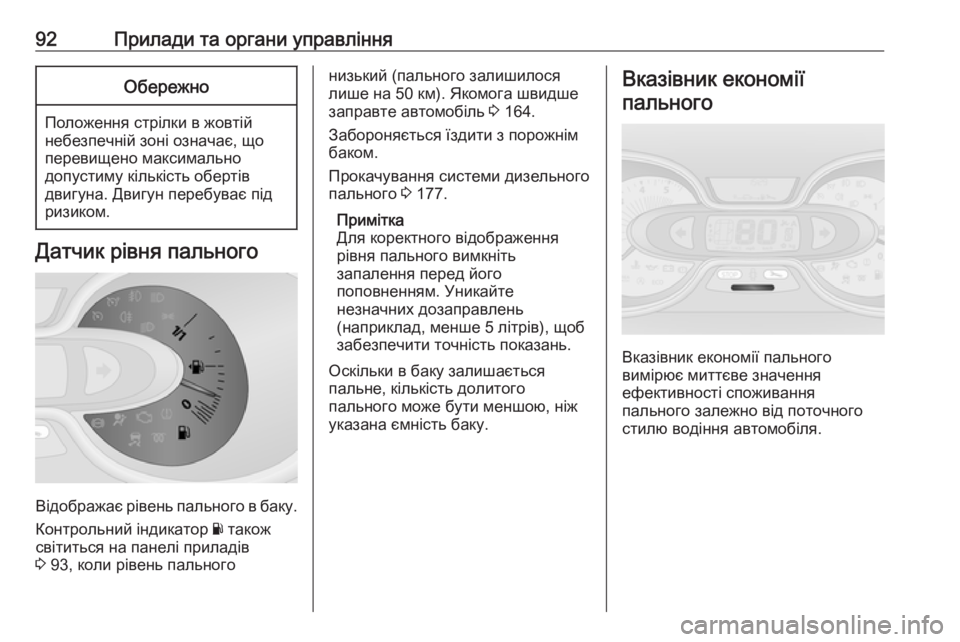

92Прилади та органи управлінняОбережно
Положення стрілки в жовтій
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор Y також
світиться на панелі приладів
3 93, коли рівень пального
низький (пального залишилося
лише на 50 км). Якомога швидше
заправте автомобіль 3 164.
Забороняється їздити з порожнім баком.
Прокачування системи дизельного
пального 3 177.
Примітка
Для коректного відображення
рівня пального вимкніть
запалення перед його
поповненням. Уникайте
незначних дозаправлень
(наприклад, менше 5 літрів), щоб
забезпечити точність показань.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.Вказівник економії
пального
Вказівник економії пального
вимірює миттєве значення
ефективності споживання
пального залежно від поточного
стилю водіння автомобіля.

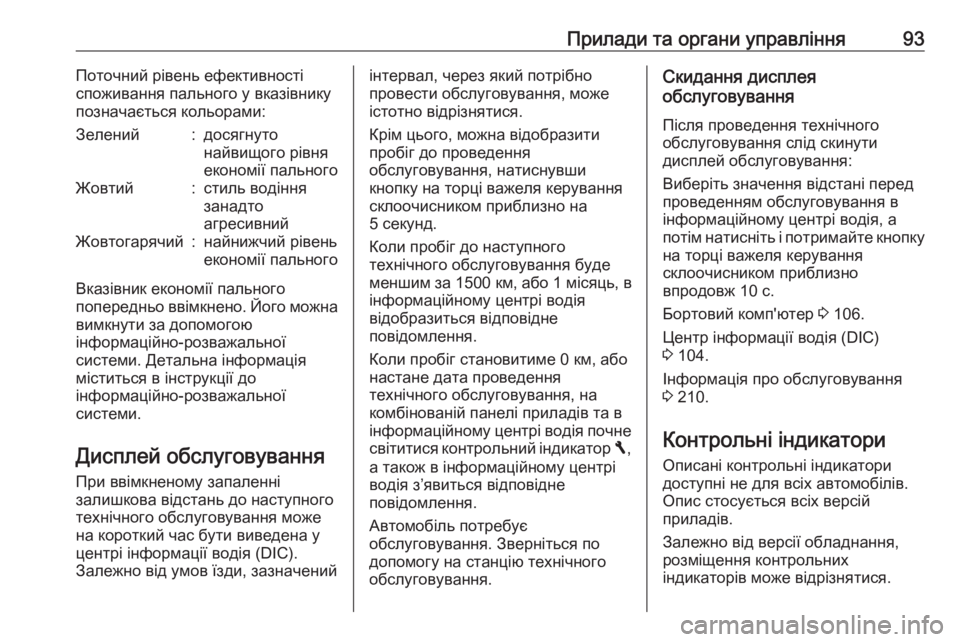

Прилади та органи управління93Поточний рівень ефективності
споживання пального у вказівнику
позначається кольорами:Зелений:досягнуто
найвищого рівня
економії пальногоЖовтий:стиль водіння
занадто
агресивнийЖовтогарячий:найнижчий рівень
економії пального
Вказівник економії пального
попередньо ввімкнено. Його можна
вимкнути за допомогою
інформаційно-розважальної
системи. Детальна інформація міститься в інструкції до
інформаційно-розважальної
системи.
Дисплей обслуговування
При ввімкненому запаленні
залишкова відстань до наступного
технічного обслуговування може
на короткий час бути виведена у
центрі інформації водія (DIC).
Залежно від умов їзди, зазначений
інтервал, через який потрібно
провести обслуговування, може
істотно відрізнятися.
Крім цього, можна відобразити
пробіг до проведення
обслуговування, натиснувши
кнопку на торці важеля керування
склоочисником приблизно на
5 секунд.
Коли пробіг до наступного
технічного обслуговування буде
меншим за 1500 км, або 1 місяць, в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли пробіг становитиме 0 км, або настане дата проведення
технічного обслуговування, на
комбінованій панелі приладів та в
інформаційному центрі водія почне
світитися контрольний індикатор F,
а також в інформаційному центрі
водія з’явиться відповідне
повідомлення.
Автомобіль потребує
обслуговування. Зверніться по
допомогу на станцію технічного
обслуговування.Скидання дисплея
обслуговування
Після проведення технічного
обслуговування слід скинути
дисплей обслуговування:
Виберіть значення відстані перед проведенням обслуговування в
інформаційному центрі водія, а
потім натисніть і потримайте кнопку на торці важеля керування
склоочисником приблизно
впродовж 10 с.
Бортовий комп'ютер 3 106.
Центр інформації водія (DIC) 3 104.
Інформація про обслуговування
3 210.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів.
Залежно від версії обладнання,
розміщення контрольних
індикаторів може відрізнятися.

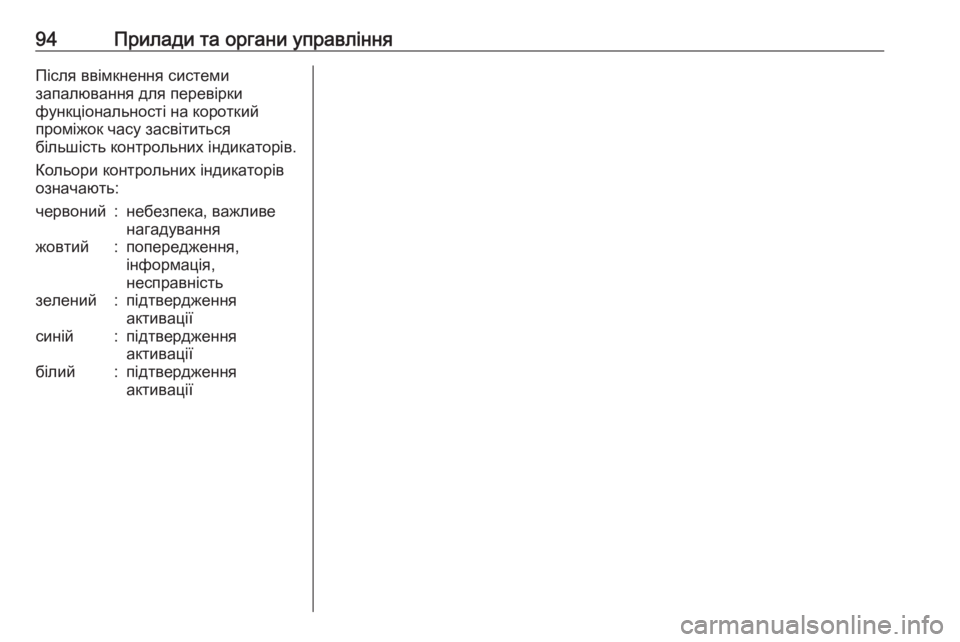

94Прилади та органи управлінняПісля ввімкнення системи
запалювання для перевірки
функціональності на короткий
проміжок часу засвітиться
більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

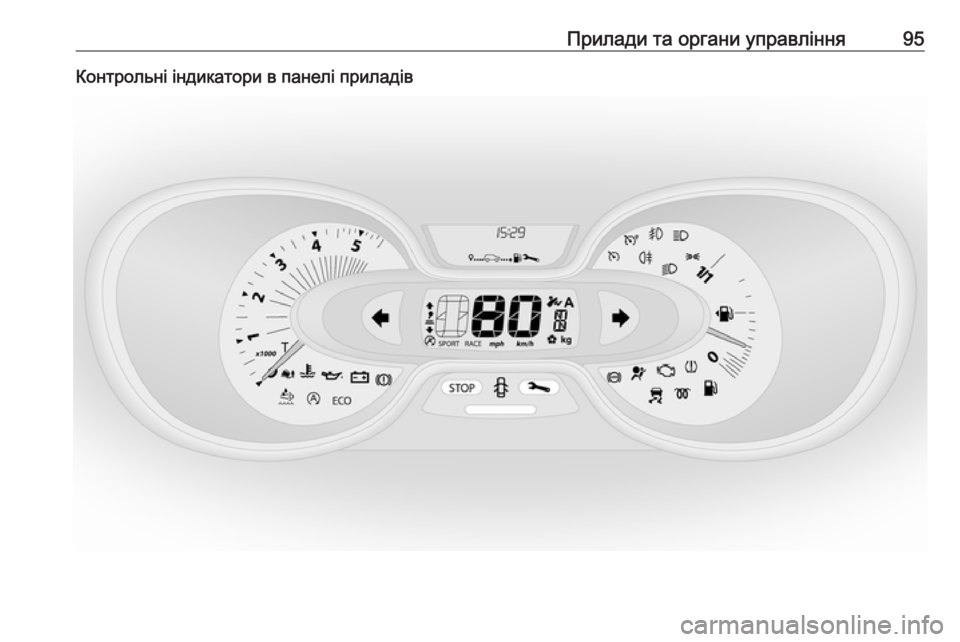

Прилади та органи управління95Контрольні індикатори в панелі приладів

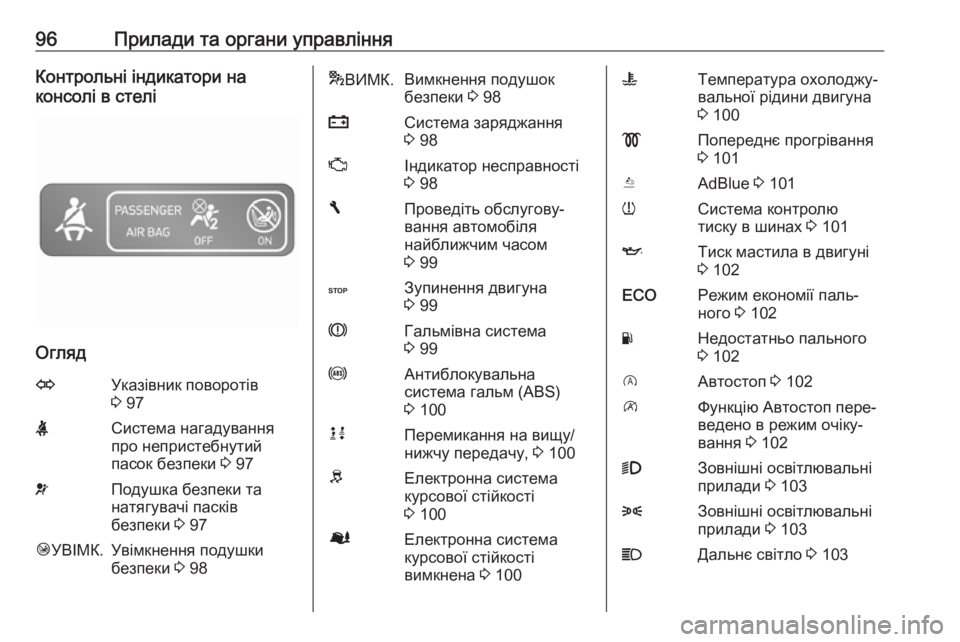

96Прилади та органи управлінняКонтрольні індикатори на
консолі в стелі
Огляд
OУказівник поворотів
3 97XСистема нагадування
про непристебнутий
пасок безпеки 3 97vПодушка безпеки та
натягувачі пасків
безпеки 3 97Ó УВІМК.Увімкнення подушки
безпеки 3 98* ВИМК.Вимкнення подушок
безпеки 3 98pСистема заряджання
3 98ZІндикатор несправності
3 98FПроведіть обслугову‐
вання автомобіля
найближчим часом
3 99CЗупинення двигуна
3 99RГальмівна система
3 99uАнтиблокувальна
система гальм (ABS)
3 100kjПеремикання на вищу/
нижчу передачу, 3 100RЕлектронна система
курсової стійкості
3 100ØЕлектронна система
курсової стійкості
вимкнена 3 100WТемпература охолоджу‐
вальної рідини двигуна
3 100!Попереднє прогрівання
3 101YAdBlue 3 101wСистема контролю
тиску в шинах 3 101IТиск мастила в двигуні
3 102ECOРежим економії паль‐
ного 3 102YНедостатньо пального
3 102DАвтостоп 3 102\Функцію Автостоп пере‐
ведено в режим очіку‐
вання 3 1029Зовнішні освітлювальні
прилади 3 1038Зовнішні освітлювальні
прилади 3 103CДальнє світло 3 103

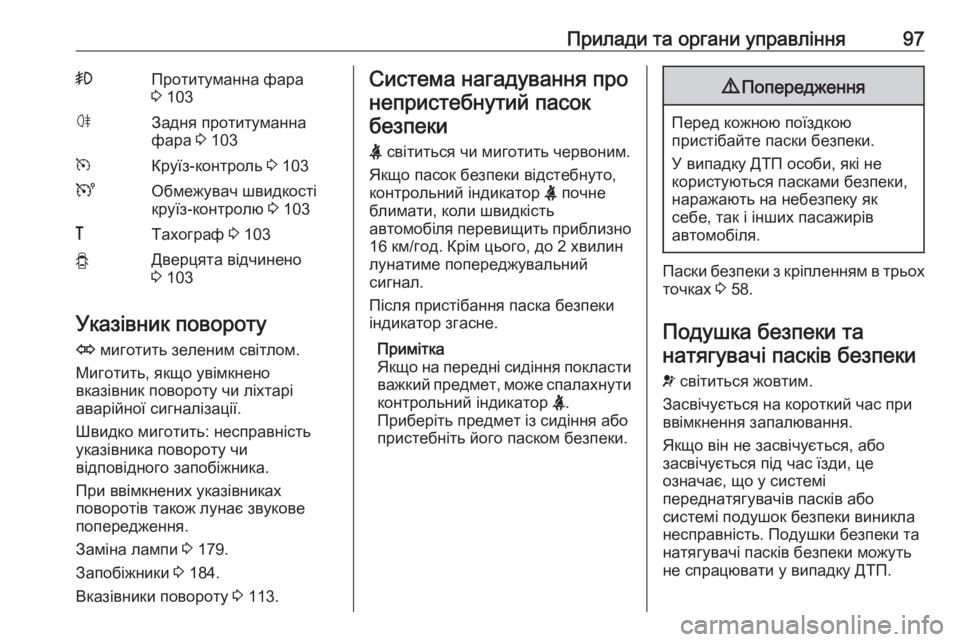

Прилади та органи управління97>Протитуманна фара
3 103øЗадня протитуманна
фара 3 103mКруїз-контроль 3 103UОбмежувач швидкості
круїз-контролю 3 103&Тахограф 3 103yДверцята відчинено
3 103
Указівник повороту
O миготить зеленим світлом.
Миготить, якщо увімкнено
вказівник повороту чи ліхтарі
аварійної сигналізації.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника.
При ввімкнених указівниках
поворотів також лунає звукове
попередження.
Заміна лампи 3 179.
Запобіжники 3 184.
Вказівники повороту 3 113.
Система нагадування про
непристебнутий пасокбезпеки
X світиться чи миготить червоним.
Якщо пасок безпеки відстебнуто, контрольний індикатор X почне
блимати, коли швидкість
автомобіля перевищить приблизно
16 км/год. Крім цього, до 2 хвилин
лунатиме попереджувальний
сигнал.
Після пристібання паска безпеки
індикатор згасне.
Примітка
Якщо на передні сидіння покласти
важкий предмет, може спалахнути
контрольний індикатор X.
Приберіть предмет із сидіння або
пристебніть його паском безпеки.9 Попередження
Перед кожною поїздкою
пристібайте паски безпеки.
У випадку ДТП особи, які не
користуються пасками безпеки,
наражають на небезпеку як
себе, так і інших пасажирів
автомобіля.
Паски безпеки з кріпленням в трьох
точках 3 58.
Подушка безпеки та натягувачі пасків безпеки
v світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Якщо він не засвічується, або
засвічується під час їзди, це
означає, що у системі
переднатягувачів пасків або
системі подушок безпеки виникла
несправність. Подушки безпеки та
натягувачі пасків безпеки можуть не спрацювати у випадку ДТП.

98Прилади та органи управлінняРозгортання натягувачів пасків
безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків безпеки, система
подушок безпеки 3 57, 3 61.
Дезактивація подушок безпеки
Ó ON засвічується жовтим світлом.
Подушку безпеки для переднього
пасажирського сидіння активовано.
* OFF засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 66.
Якщо контрольні індикатори ÓON
та *OFF світяться одночасно, це
свідчить про несправність у
системі. Стан системи визначити
неможливо, тому пасажирам не
можна сідати на переднє сидіння.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Якщо світиться разом із символом v або F, зверніться по допомогу на
станцію технічного
обслуговування.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 61,
натягувачі пасків безпеки 3 57,
вимкнення подушки безпеки 3 66.
Система зарядки
p світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Якщо контрольний індикатор p
світиться разом із контрольним
індикатором C і одночасно лунає
попереджувальний звуковий
сигнал під час роботи двигуна,
зупиніться й заглушіть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Може бути перерване живлення сервоприводу гальм.
Зверніться по допомогу на станцію
технічного обслуговування.
Індикатор несправностіZ світиться чи блимає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
