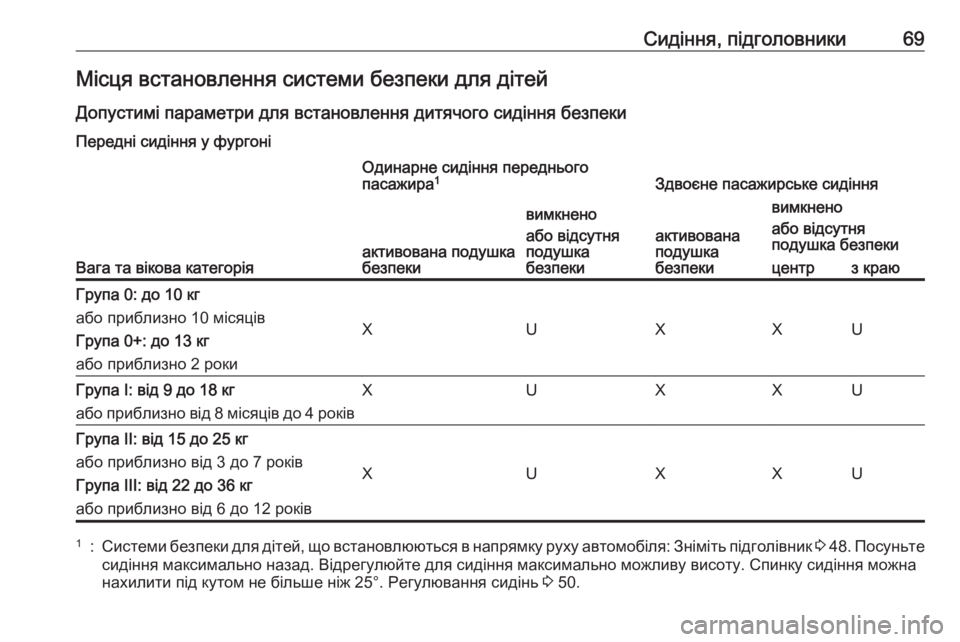

Сидіння, підголовники69Місця встановлення системи безпеки для дітейДопустимі параметри для встановлення дитячого сидіння безпеки
Передні сидіння у фургоні
Вага та вікова категорія
Одинарне сидіння переднього
пасажира 1Здвоєне пасажирське сидіння
активована подушка
безпеки
вимкнено
або відсутня
подушка
безпеки
активована
подушка
безпеки
вимкнено
або відсутня
подушка безпекицентрз краюГрупа 0: до 10 кг
або приблизно 10 місяців
Група 0+: до 13 кг
або приблизно 2 роки
XUXXU
Група I: від 9 до 18 кг
або приблизно від 8 місяців до 4 роківXUXXUГрупа II: від 15 до 25 кг
або приблизно від 3 до 7 років
Група III: від 22 до 36 кг
або приблизно від 6 до 12 років
XUXXU
1:Системи безпеки для дітей, що встановлюються в напрямку руху автомобіля: Зніміть підголівник 3 48 . Посуньте
сидіння максимально назад. Відрегулюйте для сидіння максимально можливу висоту. Спинку сидіння можна нахилити під кутом не більше ніж 25°. Регулювання сидінь 3 50.

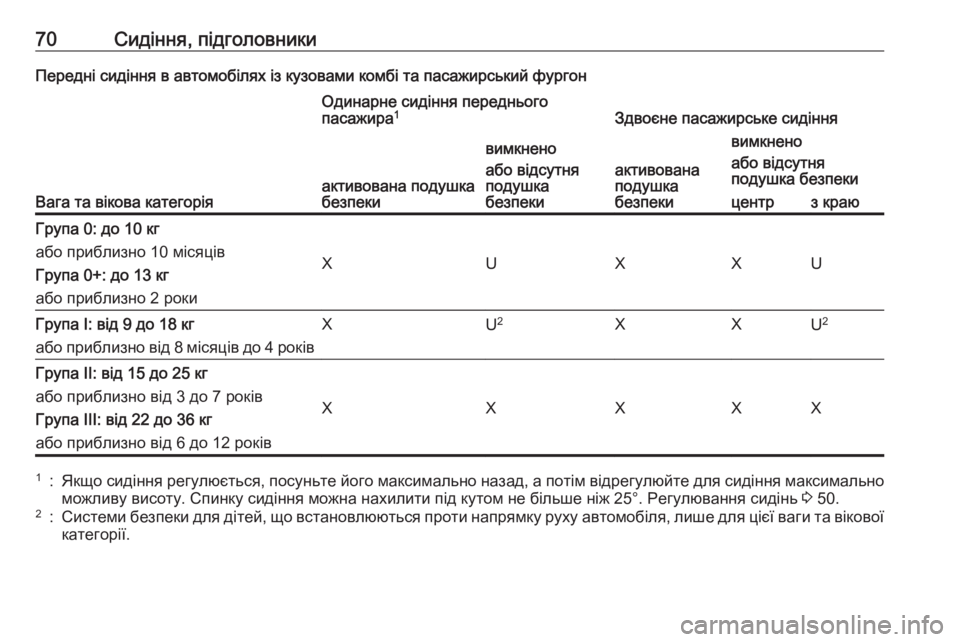

70Сидіння, підголовникиПередні сидіння в автомобілях із кузовами комбі та пасажирський фургон
Вага та вікова категорія
Одинарне сидіння переднього
пасажира 1Здвоєне пасажирське сидіння
активована подушка
безпеки
вимкнено
або відсутня
подушка
безпеки
активована
подушка
безпеки
вимкнено
або відсутня
подушка безпекицентрз краюГрупа 0: до 10 кг
або приблизно 10 місяців
Група 0+: до 13 кг
або приблизно 2 роки
XUXXU
Група I: від 9 до 18 кг
або приблизно від 8 місяців до 4 роківXU 2XXU2Група II: від 15 до 25 кг
або приблизно від 3 до 7 років
Група III: від 22 до 36 кг
або приблизно від 6 до 12 років
XXXXX
1:Якщо сидіння регулюється, посуньте його максимально назад, а потім відрегулюйте для сидіння максимально можливу висоту. Спинку сидіння можна нахилити під кутом не більше ніж 25°. Регулювання сидінь 3 50.2:Системи безпеки для дітей, що встановлюються проти напрямку руху автомобіля, лише для цієї ваги та вікової
категорії.

Сидіння, підголовники71Задні сидіння в автомобілях із кузовами комбі та пасажирський фургонВага та вікова категорія2-й ряд сидінь13-й ряд сидіньГрупа 0: до 10 кг
або приблизно 10 місяців
Група 0+: до 13 кг
або приблизно 2 роки
UU
Група I: від 9 до 18 кг
або приблизно від 8 місяців до 4 роківU 2U 2Група II: від 15 до 25 кг
або приблизно від 3 до 7 років
Група III: від 22 до 36 кг
або приблизно від 6 до 12 років
U 2U 2
1:За потреби пересуньте регульоване сидіння переднього пасажира вперед, щоб установити на цих сидіннях
систему безпеки для дітей. Для встановлення конкретної системи безпеки для дітей в автомобілі з фіксованими передніми сидіннями може бути недостатньо місця.2:Системи безпеки для дітей, що встановлюються в напрямку руху автомобіля: Перед установленням систему
безпеки для дітей зніміть підголівник 3 48. Сидіння навпроти цього місця встановлення не можна відсувати
назад на його напрямних більше ніж наполовину. Спинку сидіння можна нахилити під кутом не більше ніж 25°.
Регулювання сидінь 3 50.U:Підходить для універсальної категорії дитячих автокрісел для використання у цій ваговій та віковій категорії,
разом з паском безпеки з триточковим кріпленням.X:Положення сидіння не підходить для дітей цієї вагової та вікової категорії.

72Сидіння, підголовникиДопустимі параметри для встановлення дитячого автокрісла з кріпленнями ISOFIXВагова категоріяКатегорія
розміруКріпленняПередні
сидіння2-й ряд сидінь 13-й ряд
сидіньЦентрЗ краюавтомобілі з
одинарним
пасажирським
сидіннямавтомобілі зі
здвоєним
пасажирським
сидіннямГрупа 0: до 10 кг
або приблизно
10 місяцівEISO/R1XXILILXГрупа 0+: до 13 кг
або приблизно 2 рокиEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXГрупа I: від 9 до 18 кг
або приблизно від 8
місяців до 4 роківDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF 2IL, IUF2XГрупа
II: від 15 до 25 кг або приблизно від 3 до
7 роківXXIL, IUF 2IL, IUF2XГрупа
III: від 22 до 36 кг або приблизно від 6 до
12 роківXXIL, IUF 2IL, IUF2X

Сидіння, підголовники731:За потреби пересуньте регульоване сидіння переднього пасажира вперед, щоб установити на цих сидінняхсистему безпеки для дітей. Для встановлення системи безпеки для дітей в автомобілі з фіксованими передніми
сидіннями може бути недостатньо місця.2:Системи безпеки для дітей, що встановлюються в напрямку руху автомобіля: Перед установленням систему
безпеки для дітей зніміть підголівник 3 48. Сидіння навпроти цього місця встановлення не можна відсувати
назад на його напрямних більше ніж наполовину. Спинку сидіння можна нахилити під кутом не більше ніж 25°.
Регулювання сидінь 3 50.IUF:Підходить для систем безпеки для дітей ISOFIX універсальної категорії, що встановлюються в напрямку руху
автомобіля та схвалені для використання в цій ваговій категорії.X:Для цієї вагової категорії не схвалено жодної системи безпеки для дітей ISOFIX.IL:Підходить для окремих систем безпеки ISOFIX в автомобілях спеціальної, обмеженої або напівуніверсальної
категорії. Система безпеки ISOFIX має бути затверджена для певного типу автомобіля.
Категорія розміру та тип дитячого автокрісла ISOFIX
A - ISO/F3:Система безпеки для дітей, що встановлюється в напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії від 9 до 18 кг.B - ISO/F2:Система безпеки для дітей, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії від 9 до 18 кг.B1 - ISO/F2X:Система безпеки для дітей, що встановлюється у напрямку руху автомобіля, для дітей
невеликого зросту у ваговій категорії від 9 до 18 кг.C - ISO/R3:Система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей з
крупною будовою тіла у ваговій категорії до 18 кг.D - ISO/R2:Система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей
невеликого зросту у ваговій категорії до 18 кг.E - ISO/R1:Система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей
молодшого віку у ваговій категорії до 13 кг.

74Сидіння, підголовникиСистеми безпеки длядітей Isofix
Кронштейни кріплення ISOFIX
можна впізнати за логотипом
ISOFIX або символом на подушці сидіння.
Установіть схвалені для
автомобіля системи безпеки для дітей ISOFIX на монтажні
кронштейни ISOFIX.
Під час використання монтажних кронштейнів ISOFIX для
встановлення сидіння можна
встановити загально прийняті
системи безпеки для дітей для
ISOFIX.
Допустимі позиції кріплення
дитячих автокрісел ISOFIX
позначені у таблицях <, IL та IUF.
Отвори кріплення Top- tether
Отвори для кріплення Top-Tetherрозташовані позаду сидіння.
Установивши систему ISOFIX,
закріпіть ремінь Top-Tether в
отворах кріплення Top-Tether.
Пасок повинен проходити між
двома направляючими валиками
підголівника.
Місця для встановлення систем
безпеки для дітей ISOFIX
універсальної категорії позначено в таблиці абревіатурою IUF.

Зберігання75ЗберіганняВідділення для зберігання.........75
Відділення на панелі інструментів ............................ 75
Бардачок .................................. 75
Підстаканники .......................... 76
Відділення для зберігання в передній частині салону .........76
Відділення для зберігання на панелі дверей ......................... 77
Відділення для зберігання під сидіннями ................................ 77
Відділення для зберігання над
кабіною .................................... 79
Багажне відділення ....................79
Кришка багажного відділення ................................ 79
Кріпильні петлі ......................... 80
Сітка безпеки ............................ 80
Знак аварійної зупинки ............81
Медична аптечка .....................81
Система багажника для даху ....81
Багажник на даху .....................81
Інформація про завантаження ..82Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.
Відділення на панелі
інструментів
Відділення для зберігання, кишені
та полиці розташовані у приладовій
панелі.
Панель приладів може
обладнуватися монетницею та
підставками для телефону й
планшета.
Полиця зверху на панелі приладів
має кришку.
Бардачок
Щоб відкрити, потягніть за
рукоятку.
Залежно від версії бардачка він
може обладнуватися замком і
ліхтариком, який вмикається, якщо
відчинити бардачок.
Під час їзди бардачок повинен бути зачиненим.

76ЗберіганняПідстаканники
Підсклянники розміщені на обох
кінцях панелі приладів, по центру в
її нижній частині, а також – залежно
від версії – у кишенях дверцят і зоні
задніх сидінь.
Додаткові тримачі чашки розміщені на задній стінці складеного
центрального заднього сидіння
3 76, 3 53.
Тримачі чашки також можна
використовувати для закріплення
переносної попільнички . Для
користування тримачами чашки
зніміть переносну попільничку.
Попільнички 3 90.
Відділення для зберігання
в передній частині салону
Гачки для одягу розміщені на
перегородці кабіни, а також на
поручнях, прикріплених до
обшивки даху.
Складання центрального
сидіння
На середній спинці сидіння,
повністю складеній вперед,
розміщується відділення для
речей, підставка для склянки та
лоток для документів.Натисніть кнопку (позначену
стрілкою) ззаду на спинці сидіння, щоб розблокувати лоток для
документів та отримати доступ до
відділень для речей.
Щоб установити лоток для
документів, вставте його кінцем в
один зі слотів за підставкою для
склянки.
Перш ніж підняти спинку сидіння,
підставку для документів потрібно
завжди повертати в її початкове
положення.

Зберігання77
За потреби фіксуйте предмети за
допомогою ремінця.
Коли відділення для речей закрито, від пристрою всередині відділення
через спеціальний паз можна
провести кабель для заряджання,
наприклад, щоб підключити
пристрій до розетки живлення.
Розетки 3 89.
Відділення для зберігання на панелі дверей
У кишенях передніх і задніх
дверцят є тримачі для пляшок, а також – залежно від версії –
підсклянники або попільнички.
Відділення для зберігання
під сидіннями
У деяких версіях ящик для
зберігання речей розміщений під
переднім сидінням. Ящик для
зберігання речей можна витягнути
з-під сидіння.
Суцільні сидіння також можуть
мати відділення для речей,
розміщене в нижній передній
частині сидіння.
Потягніть подушку сидіння
пасажира вперед за ремінці, щоб
дістатися до відділення для речей
під подушкою.
Пасажирський фургон –
відділення для речей під
сидіннями
Залежно від версії суцільні сидіння
обладнано висувними ящиками
для речей під деякими подушками
сидіння.
Відкривання
Щоб дістатися до кожного ящика
для речей, спочатку розблокуйте
подушку сидіння: взявшись за
ремінець на передньому краї
подушки, потягніть її вгору, а потім
обережно посуньте вперед.

78Зберігання
Потім відкиньте подушку сидіння,
піднявши її задню частину.
Знімання
Коли подушку сидіння відкинуто,
ящик для зберігання речей можна
також вийняти. Вийміть стопорне
кільце всередині ящика,
потягнувши за нього, а потім
висуньте ящик з-під сидіння.
Коли ящик для речей не
використовується, вставляйте його
на місце.
Зачинення
Щоб закрити подушку сидіння,
опустіть її, злегка натисніть на неї
від себе, а потім натисніть на
передню частину донизу, щоб
зафіксувати.
Крім цього, якщо потягнути за
ремінець подушки сидіння в
складеному стані, можна
індивідуально відрегулювати її положення.
Регулювання сидінь 3 50, задні
сидіння 3 53.
Пристрій для наскрізного
завантаженняДля зберігання довгих предметів
під задніми сидіннями (лише
навпроти сидіння переднього
пасажира) нижні оздоблювальні заслінки можна зняти.
Спершу потягніть за ремінець на
подушці пасажирського сидіння,
щоб підняти сидіння, а потім
відхиліть передню заслінку
всередину, потягнувши за язичок
за сидінням (див. малюнок).
Підніміть задню оздоблювальну
заслінку рукою - вона буде
утримуватися в такому положенні
магнітами.
