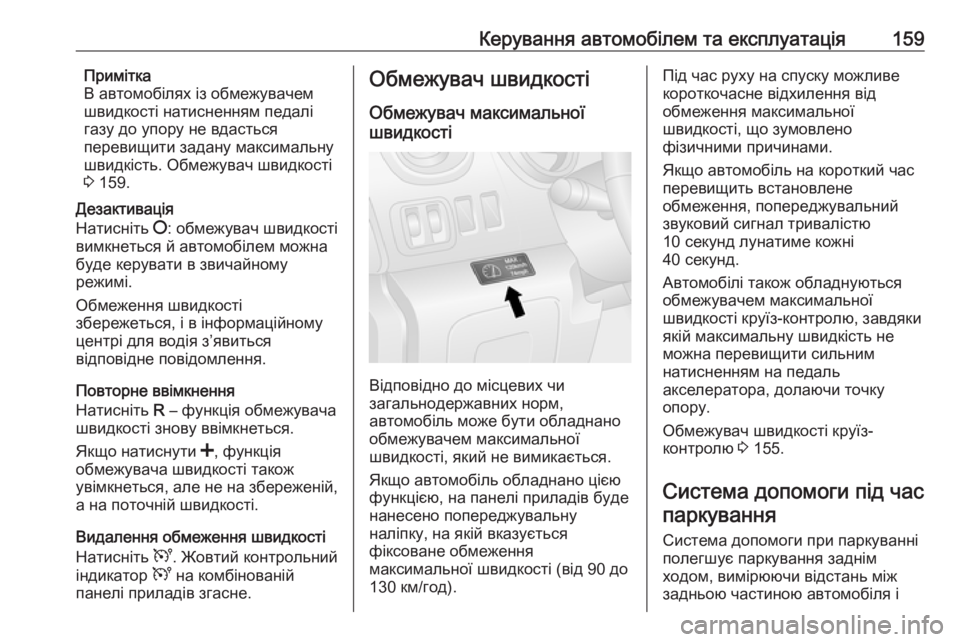

Керування автомобілем та експлуатація159Примітка
В автомобілях із обмежувачем
швидкості натисненням педалі
газу до упору не вдасться
перевищити задану максимальну
швидкість. Обмежувач швидкості
3 159.
Дезактивація
Натисніть §: обмежувач швидкості
вимкнеться й автомобілем можна буде керувати в звичайному
режимі.
Обмеження швидкості
збережеться, і в інформаційному
центрі для водія з’явиться
відповідне повідомлення.
Повторне ввімкнення
Натисніть R – функція обмежувача
швидкості знову ввімкнеться.
Якщо натиснути <, функція
обмежувача швидкості також
увімкнеться, але не на збереженій,
а на поточній швидкості.
Видалення обмеження швидкості
Натисніть U. Жовтий контрольний
індикатор U на комбінованій
панелі приладів згасне.Обмежувач швидкості
Обмежувач максимальної
швидкості
Відповідно до місцевих чи
загальнодержавних норм,
автомобіль може бути обладнано обмежувачем максимальної
швидкості, який не вимикається.
Якщо автомобіль обладнано цією
функцією, на панелі приладів буде
нанесено попереджувальну
наліпку, на якій вказується
фіксоване обмеження
максимальної швидкості (від 90 до
130 км/год).
Під час руху на спуску можливе короткочасне відхилення від
обмеження максимальної
швидкості, що зумовлено
фізичними причинами.
Якщо автомобіль на короткий час
перевищить встановлене
обмеження, попереджувальний звуковий сигнал тривалістю
10 секунд лунатиме кожні
40 секунд.
Автомобілі також обладнуються
обмежувачем максимальної
швидкості круїз-контролю, завдяки
якій максимальну швидкість не
можна перевищити сильним
натисненням на педаль
акселератора, долаючи точку
опору.
Обмежувач швидкості круїз-
контролю 3 155.
Система допомоги під час паркування
Система допомоги при паркуванні
полегшує паркування заднім
ходом, вимірюючи відстань між
задньою частиною автомобіля і

160Керування автомобілем та експлуатаціяперешкодами. Проте лише водій
несе повну відповідальність за
паркування.

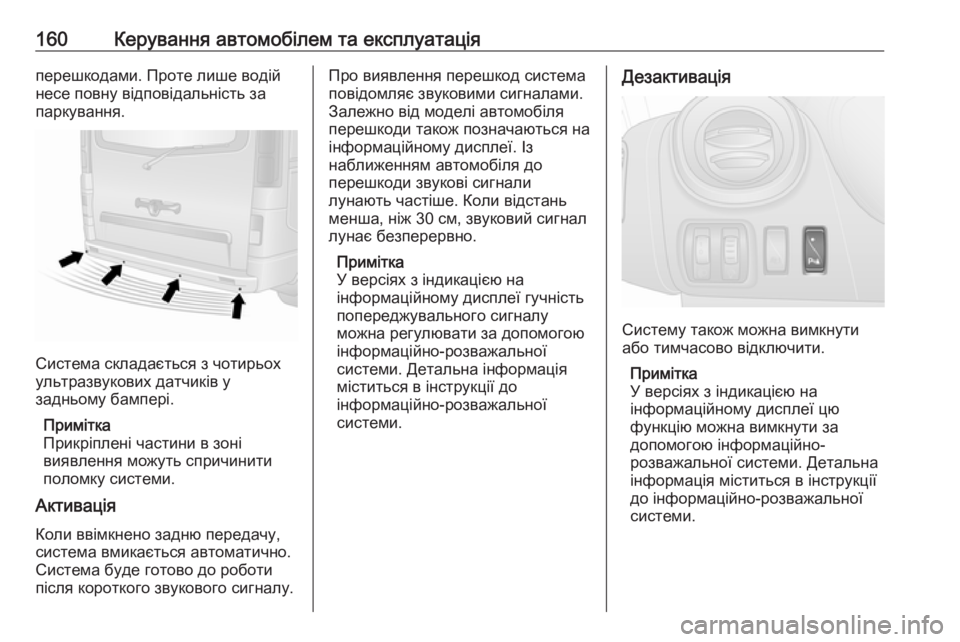

Система складається з чотирьох
ультразвукових датчиків у
задньому бампері.
Примітка
Прикріплені частини в зоні
виявлення можуть спричинити поломку системи.
Активація
Коли ввімкнено задню передачу,
система вмикається автоматично.
Система буде готово до роботи
після короткого звукового сигналу.
Про виявлення перешкод система
повідомляє звуковими сигналами.
Залежно від моделі автомобіля
перешкоди також позначаються на
інформаційному дисплеї. Із
наближенням автомобіля до
перешкоди звукові сигнали
лунають частіше. Коли відстань
менша, ніж 30 см, звуковий сигнал
лунає безперервно.
Примітка
У версіях з індикацією на
інформаційному дисплеї гучність
попереджувального сигналу
можна регулювати за допомогою
інформаційно-розважальної
системи. Детальна інформація
міститься в інструкції до
інформаційно-розважальної
системи.Дезактивація
Систему також можна вимкнути
або тимчасово відключити.
Примітка
У версіях з індикацією на
інформаційному дисплеї цю
функцію можна вимкнути за
допомогою інформаційно-
розважальної системи. Детальна
інформація міститься в інструкції
до інформаційно-розважальної
системи.

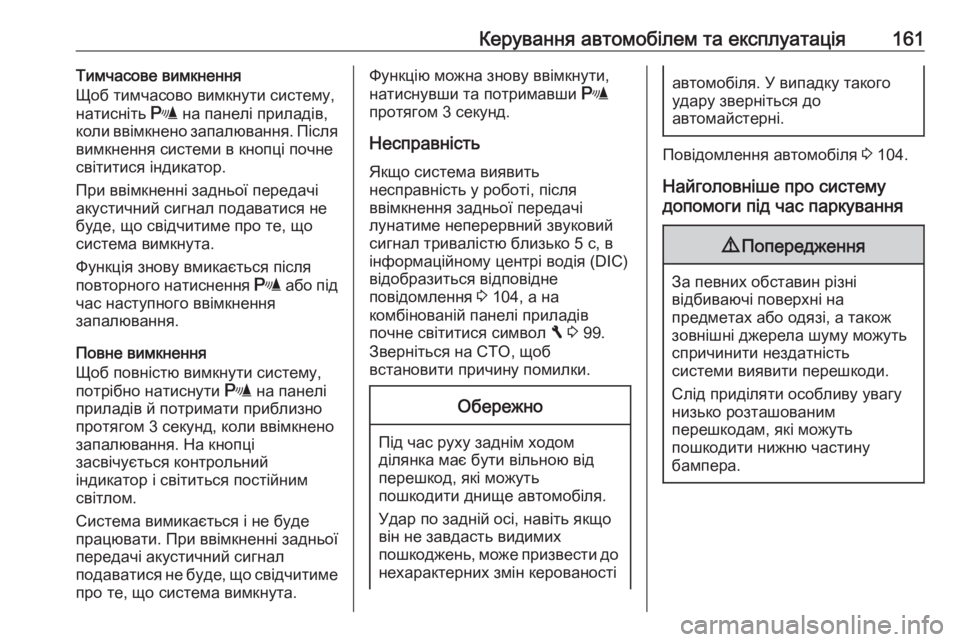

Керування автомобілем та експлуатація161Тимчасове вимкнення
Щоб тимчасово вимкнути систему,
натисніть r на панелі приладів,
коли ввімкнено запалювання. Після
вимкнення системи в кнопці почне
світитися індикатор.
При ввімкненні задньої передачі акустичний сигнал подаватися не
буде, що свідчитиме про те, що
система вимкнута.
Функція знову вмикається після
повторного натиснення r або під
час наступного ввімкнення
запалювання.
Повне вимкнення
Щоб повністю вимкнути систему,
потрібно натиснути r на панелі
приладів й потримати приблизно протягом 3 секунд, коли ввімкнено
запалювання. На кнопці
засвічується контрольний
індикатор і світиться постійним
світлом.
Система вимикається і не буде
працювати. При ввімкненні задньої
передачі акустичний сигнал
подаватися не буде, що свідчитиме про те, що система вимкнута.Функцію можна знову ввімкнути,
натиснувши та потримавши r
протягом 3 секунд.
Несправність
Якщо система виявить
несправність у роботі, після
ввімкнення задньої передачі
лунатиме неперервний звуковий
сигнал тривалістю близько 5 с, в
інформаційному центрі водія (DIC)
відобразиться відповідне
повідомлення 3 104, а на
комбінованій панелі приладів почне світитися символ F 3 99.
Зверніться на СТО, щоб
встановити причину помилки.Обережно
Під час руху заднім ходом ділянка має бути вільною від
перешкод, які можуть
пошкодити днище автомобіля.
Удар по задній осі, навіть якщо
він не завдасть видимих
пошкоджень, може призвести до нехарактерних змін керованості
автомобіля. У випадку такого
удару зверніться до
автомайстерні.
Повідомлення автомобіля 3 104.
Найголовніше про систему
допомоги під час паркування
9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.

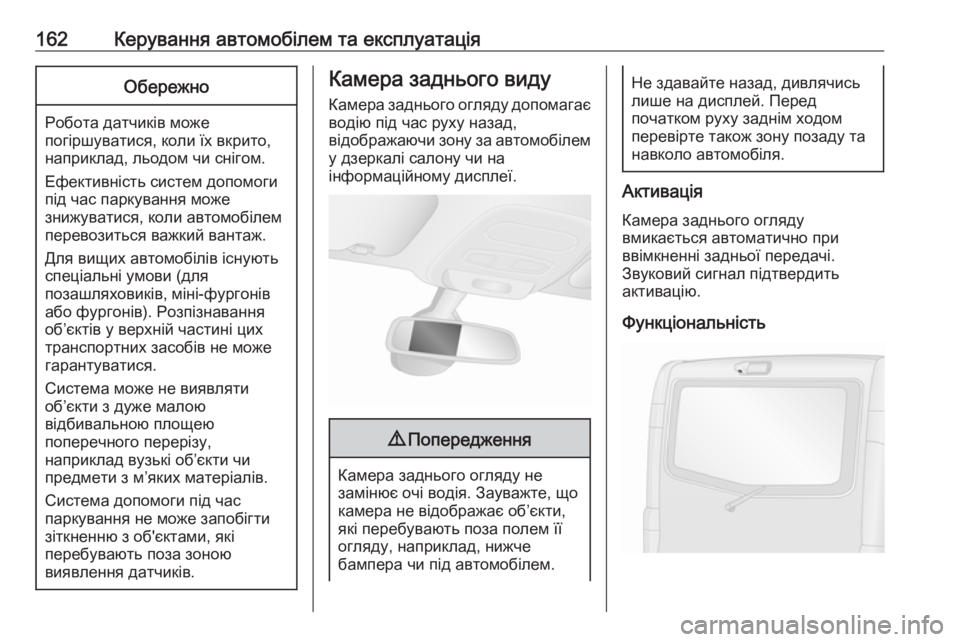

162Керування автомобілем та експлуатаціяОбережно
Робота датчиків може
погіршуватися, коли їх вкрито, наприклад, льодом чи снігом.
Ефективність систем допомоги
під час паркування може
знижуватися, коли автомобілем
перевозиться важкий вантаж.
Для вищих автомобілів існують
спеціальні умови (для
позашляховиків, міні-фургонів
або фургонів). Розпізнавання об’єктів у верхній частині цих
транспортних засобів не може
гарантуватися.
Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не може запобігти
зіткненню з об'єктами, які
перебувають поза зоною
виявлення датчиків.
Камера заднього виду
Камера заднього огляду допомагає водію під час руху назад,
відображаючи зону за автомобілем
у дзеркалі салону чи на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
камера не відображає об’єкти,
які перебувають поза полем її
огляду, наприклад, нижче
бампера чи під автомобілем.
Не здавайте назад, дивлячись
лише на дисплей. Перед
початком руху заднім ходом
перевірте також зону позаду та
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Звуковий сигнал підтвердить
активацію.
Функціональність

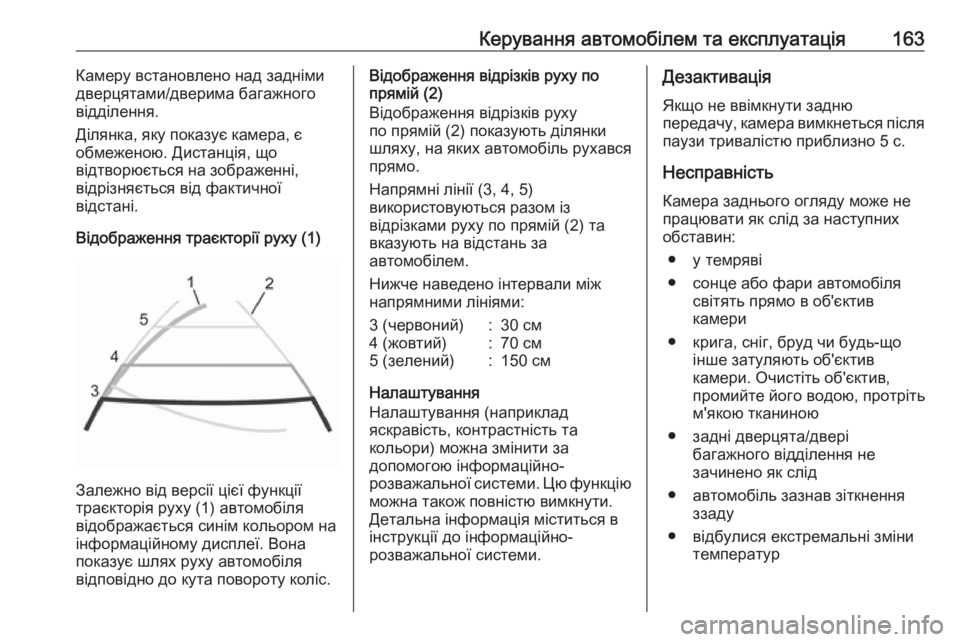

Керування автомобілем та експлуатація163Камеру встановлено над задніми
дверцятами/дверима багажного
відділення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Відображення траєкторії руху (1)
Залежно від версії цієї функції
траєкторія руху (1) автомобіля
відображається синім кольором на
інформаційному дисплеї. Вона
показує шлях руху автомобіля
відповідно до кута повороту коліс.
Відображення відрізків руху по
прямій (2)
Відображення відрізків руху
по прямій (2) показують ділянки
шляху, на яких автомобіль рухався
прямо.
Напрямні лінії (3, 4, 5)
використовуються разом із
відрізками руху по прямій (2) та
вказують на відстань за
автомобілем.
Нижче наведено інтервали між
напрямними лініями:3 (червоний):30 см4 (жовтий):70 см5 (зелений):150 см
Налаштування
Налаштування (наприклад
яскравість, контрастність та
кольори) можна змінити за
допомогою інформаційно-
розважальної системи. Цю функцію
можна також повністю вимкнути.
Детальна інформація міститься в
інструкції до інформаційно-
розважальної системи.
Дезактивація
Якщо не ввімкнути задню
передачу, камера вимкнеться після паузи тривалістю приблизно 5 с.
Несправність
Камера заднього огляду може не
працювати як слід за наступних
обставин:
● у темряві
● сонце або фари автомобіля світять прямо в об'єктив
камери
● крига, сніг, бруд чи будь-що інше затуляють об'єктив
камери. Очистіть об'єктив,
промийте його водою, протріть
м'якою тканиною
● задні дверцята/двері багажного відділення не
зачинено як слід
● автомобіль зазнав зіткнення ззаду
● відбулися екстремальні зміни температур

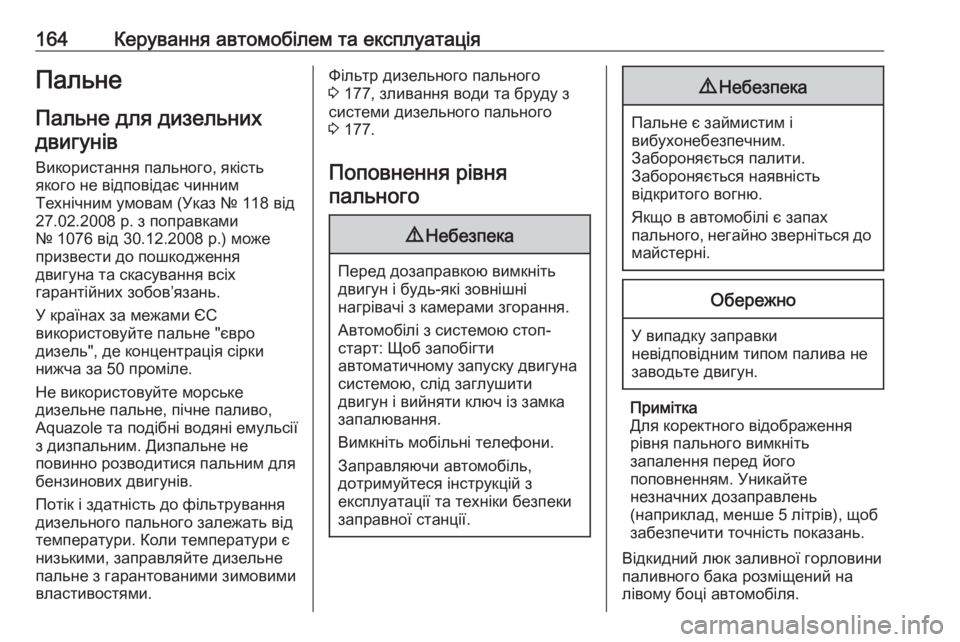

164Керування автомобілем та експлуатаціяПальнеПальне для дизельнихдвигунів
Використання пального, якість
якого не відповідає чинним
Технічним умовам (Указ № 118 від
27.02.2008 р. з поправками
№ 1076 від 30.12.2008 р.) може
призвести до пошкодження
двигуна та скасування всіх
гарантійних зобов’язань.
У країнах за межами ЄС
використовуйте пальне "євро
дизель", де концентрація сірки нижча за 50 проміле.
Не використовуйте морське
дизельне пальне, пічне паливо,
Aquazole та подібні водяні емульсії
з дизпальним. Дизпальне не
повинно розводитися пальним для
бензинових двигунів.
Потік і здатність до фільтрування
дизельного пального залежать від температури. Коли температури є
низькими, заправляйте дизельне
пальне з гарантованими зимовими
властивостями.Фільтр дизельного пального
3 177, зливання води та бруду з
системи дизельного пального
3 177.
Поповнення рівня
пального9 Небезпека
Перед дозаправкою вимкніть
двигун і будь-які зовнішні
нагрівачі з камерами згорання.
Автомобілі з системою стоп-
старт: Щоб запобігти
автоматичному запуску двигуна системою, слід заглушити
двигун і вийняти ключ із замка
запалювання.
Вимкніть мобільні телефони.
Заправляючи автомобіль,
дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправної станції.
9 Небезпека
Пальне є займистим і
вибухонебезпечним.
Забороняється палити.
Забороняється наявність
відкритого вогню.
Якщо в автомобілі є запах
пального, негайно зверніться до
майстерні.
Обережно
У випадку заправки
невідповідним типом палива не
заводьте двигун.
Примітка
Для коректного відображення
рівня пального вимкніть
запалення перед його
поповненням. Уникайте
незначних дозаправлень
(наприклад, менше 5 літрів), щоб
забезпечити точність показань.

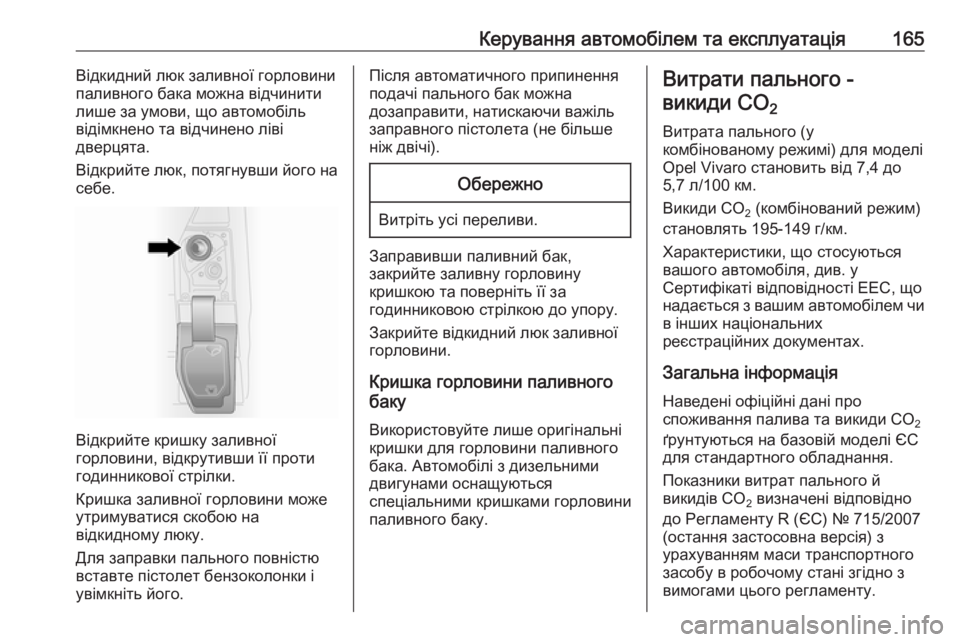

Відкидний люк заливної горловини
паливного бака розміщений на лівому боці автомобіля.

Керування автомобілем та експлуатація165Відкидний люк заливної горловини
паливного бака можна відчинити
лише за умови, що автомобіль
відімкнено та відчинено ліві
дверцята.
Відкрийте люк, потягнувши його на
себе.
Відкрийте кришку заливної
горловини, відкрутивши її проти
годинникової стрілки.
Кришка заливної горловини може
утримуватися скобою на
відкидному люку.
Для заправки пального повністю
вставте пістолет бензоколонки і
увімкніть його.
Після автоматичного припинення
подачі пального бак можна
дозаправити, натискаючи важіль
заправного пістолета (не більше
ніж двічі).Обережно
Витріть усі переливи.
Заправивши паливний бак,
закрийте заливну горловину
кришкою та поверніть її за
годинниковою стрілкою до упору.
Закрийте відкидний люк заливної
горловини.
Кришка горловини паливного
баку
Використовуйте лише оригінальні
кришки для горловини паливного
бака. Автомобілі з дизельними
двигунами оснащуються
спеціальними кришками горловини
паливного баку.
Витрати пального -
викиди CO 2
Витрата пального (у
комбінованому режимі) для моделі
Opel Vivaro становить від 7,4 до 5,7 л/100 км.
Викиди CO 2 (комбінований режим)
становлять 195-149 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи
в інших національних
реєстраційних документах.
Загальна інформація
Наведені офіційні дані про
споживання палива та викиди СО 2
ґрунтуються на базовій моделі ЄС
для стандартного обладнання.
Показники витрат пального й
викидів CO 2 визначені відповідно
до Регламенту R (ЄС) № 715/2007
(остання застосовна версія) з
урахуванням маси транспортного
засобу в робочому стані згідно з
вимогами цього регламенту.

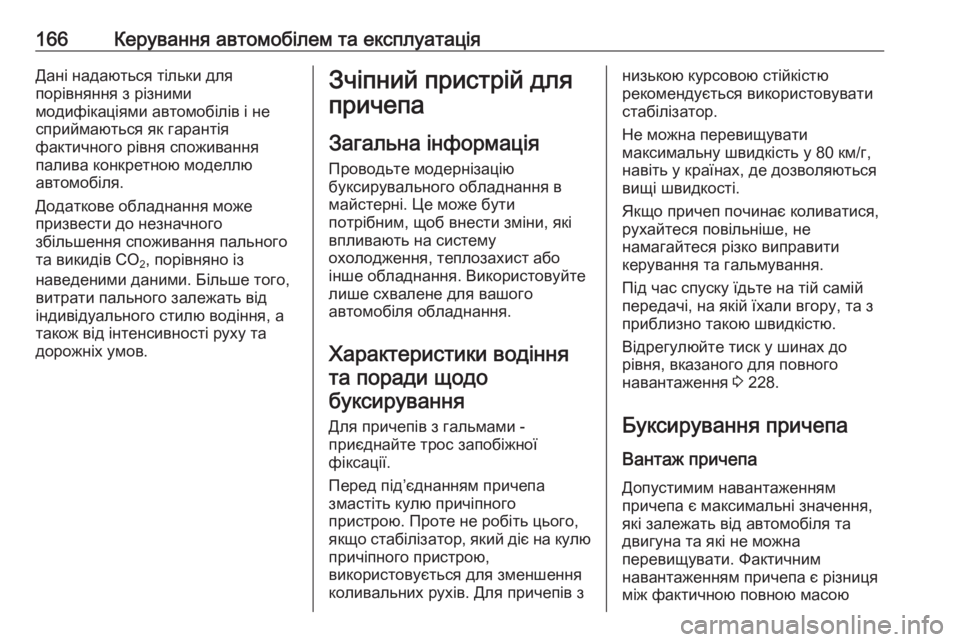

166Керування автомобілем та експлуатаціяДані надаються тільки для
порівняння з різними
модифікаціями автомобілів і не
сприймаються як гарантія
фактичного рівня споживання
палива конкретною моделлю
автомобіля.
Додаткове обладнання може
призвести до незначного
збільшення споживання пального
та викидів СО 2, порівняно із
наведеними даними. Більше того,
витрати пального залежать від
індивідуального стилю водіння, а
також від інтенсивності руху та
дорожніх умов.Зчіпний пристрій для
причепа
Загальна інформація Проводьте модернізацію
буксирувального обладнання в
майстерні. Це може бути
потрібним, щоб внести зміни, які
впливають на систему
охолодження, теплозахист або
інше обладнання. Використовуйте
лише схвалене для вашого
автомобіля обладнання.
Характеристики водіння та поради щодо
буксирування
Для причепів з гальмами -
приєднайте трос запобіжної
фіксації.
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього,
якщо стабілізатор, який діє на кулю
причіпного пристрою,
використовується для зменшення коливальних рухів. Для причепів знизькою курсовою стійкістю
рекомендується використовувати
стабілізатор.
Не можна перевищувати
максимальну швидкість у 80 км/г,
навіть у країнах, де дозволяються
вищі швидкості.
Якщо причеп починає коливатися,
рухайтеся повільніше, не
намагайтеся різко виправити
керування та гальмування.
Під час спуску їдьте на тій самій
передачі, на якій їхали вгору, та з
приблизно такою швидкістю.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 228.
Буксирування причепа Вантаж причепа
Допустимим навантаженням
причепа є максимальні значення,
які залежать від автомобіля та
двигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масою

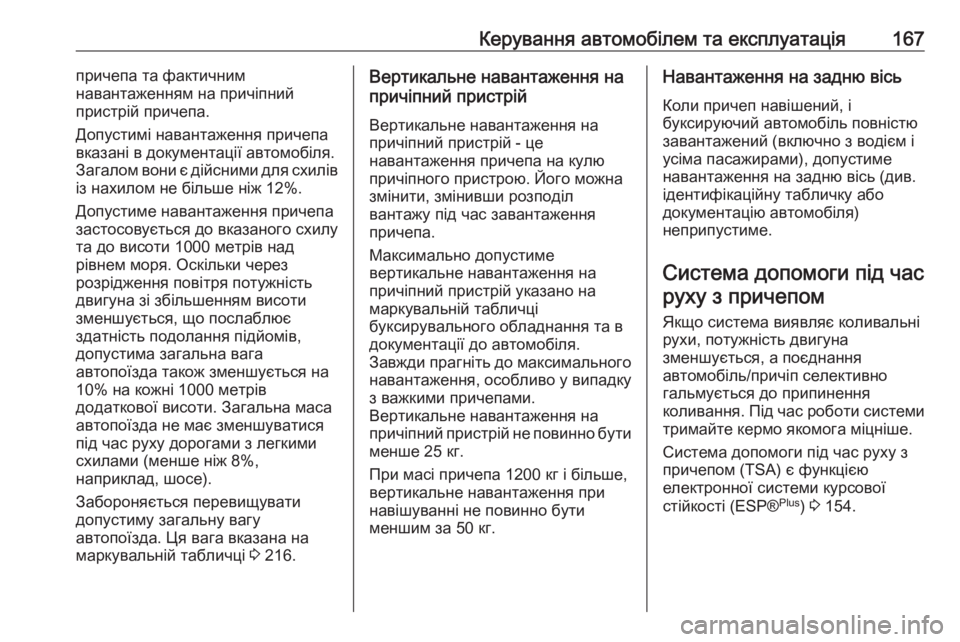

Керування автомобілем та експлуатація167причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа
вказані в документації автомобіля.
Загалом вони є дійсними для схилів
із нахилом не більше ніж 12%.
Допустиме навантаження причепа
застосовується до вказаного схилу
та до висоти 1000 метрів над
рівнем моря. Оскільки через
розрідження повітря потужність
двигуна зі збільшенням висоти
зменшується, що послаблює
здатність подолання підйомів,
допустима загальна вага
автопоїзда також зменшується на
10% на кожні 1000 метрів
додаткової висоти. Загальна маса
автопоїзда не має зменшуватися
під час руху дорогами з легкими
схилами (менше ніж 8%,
наприклад, шосе).
Забороняється перевищувати
допустиму загальну вагу
автопоїзда. Ця вага вказана на
маркувальній табличці 3 216.Вертикальне навантаження на
причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій указано на
маркувальній табличці
буксирувального обладнання та в
документації до автомобіля.
Завжди прагніть до максимального навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно бути
менше 25 кг.
При масі причепа 1200 кг і більше,
вертикальне навантаження при
навішуванні не повинно бути
меншим за 50 кг.Навантаження на задню вісь
Коли причеп навішений, і
буксируючий автомобіль повністю
завантажений (включно з водієм і
усіма пасажирами), допустиме
навантаження на задню вісь (див.
ідентифікаційну табличку або
документацію автомобіля)
неприпустиме.
Система допомоги під час руху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо якомога міцніше.
Система допомоги під час руху з
причепом (TSA) є функцією
електронної системи курсової
стійкості (ESP® Plus
) 3 154.

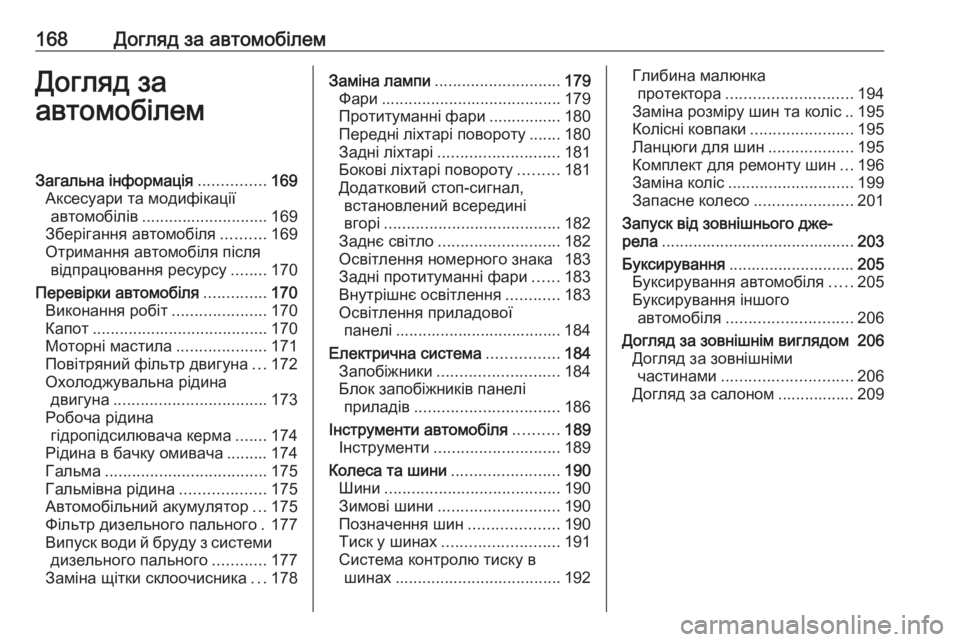

168Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............169
Аксесуари та модифікації автомобілів ............................ 169
Зберігання автомобіля ..........169
Отримання автомобіля після відпрацювання ресурсу ........170
Перевірки автомобіля ..............170
Виконання робіт .....................170
Капот ....................................... 170
Моторні мастила ....................171
Повітряний фільтр двигуна ...172
Охолоджувальна рідина двигуна .................................. 173
Робоча рідина гідропідсилювача керма .......174
Рідина в бачку омивача ......... 174
Гальма .................................... 175
Гальмівна рідина ...................175
Автомобільний акумулятор ...175
Фільтр дизельного пального . 177
Випуск води й бруду з системи дизельного пального ............177
Заміна щітки склоочисника ...178Заміна лампи ............................ 179
Фари ........................................ 179
Протитуманні фари ................ 180
Передні ліхтарі повороту ....... 180
Задні ліхтарі ........................... 181
Бокові ліхтарі повороту .........181
Додатковий стоп-сигнал, встановлений всередині
вгорі ....................................... 182
Заднє світло ........................... 182
Освітлення номерного знака 183
Задні протитуманні фари ......183
Внутрішнє освітлення ............183
Освітлення приладової панелі ..................................... 184
Електрична система ................184
Запобіжники ........................... 184
Блок запобіжників панелі приладів ................................ 186
Інструменти автомобіля ..........189
Інструменти ............................ 189
Колеса та шини ........................190
Шини ....................................... 190
Зимові шини ........................... 190
Позначення шин ....................190
Тиск у шинах .......................... 191
Система контролю тиску в шинах ..................................... 192Глибина малюнка
протектора ............................ 194
Заміна розміру шин та коліс .. 195
Колісні ковпаки .......................195
Ланцюги для шин ...................195
Комплект для ремонту шин ...196
Заміна коліс ............................ 199
Запасне колесо ......................201
Запуск від зовнішнього дже‐
рела ........................................... 203
Буксирування ............................ 205
Буксирування автомобіля .....205
Буксирування іншого автомобіля ............................ 206
Догляд за зовнішнім виглядом 206 Догляд за зовнішнімичастинами ............................. 206
Догляд за салоном ................. 209
