OPEL VIVARO B 2016.5 Посібник з експлуатації (in Ukrainian)

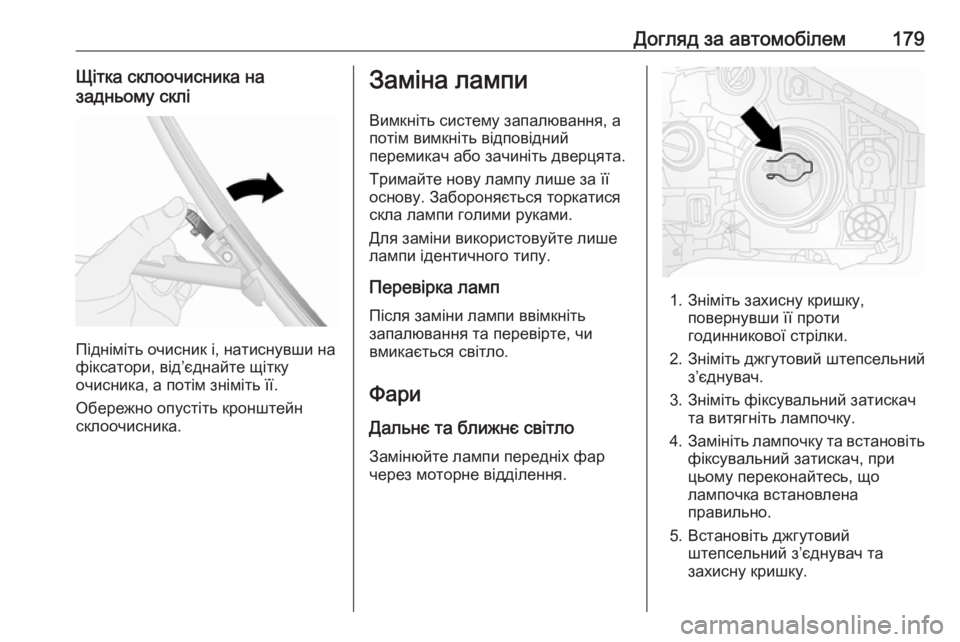

Догляд за автомобілем179Щітка склоочисника на
задньому склі
Підніміть очисник і, натиснувши на
фіксатори, від’єднайте щітку
очисника, а потім зніміть її.
Обережно опустіть кронштейн
склоочисника.
Заміна лампи
Вимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.
Фари Дальнє та ближнє світло Замінюйте лампи передніх фар
через моторне відділення.
1. Зніміть захисну кришку, повернувши її проти
годинникової стрілки.
2. Зніміть джгутовий штепсельний з’єднувач.
3. Зніміть фіксувальний затискач та витягніть лампочку.
4. Замініть лампочку та встановіть
фіксувальний затискач, при
цьому переконайтесь, що лампочка встановлена
правильно.
5. Встановіть джгутовий штепсельний з’єднувач та
захисну кришку.

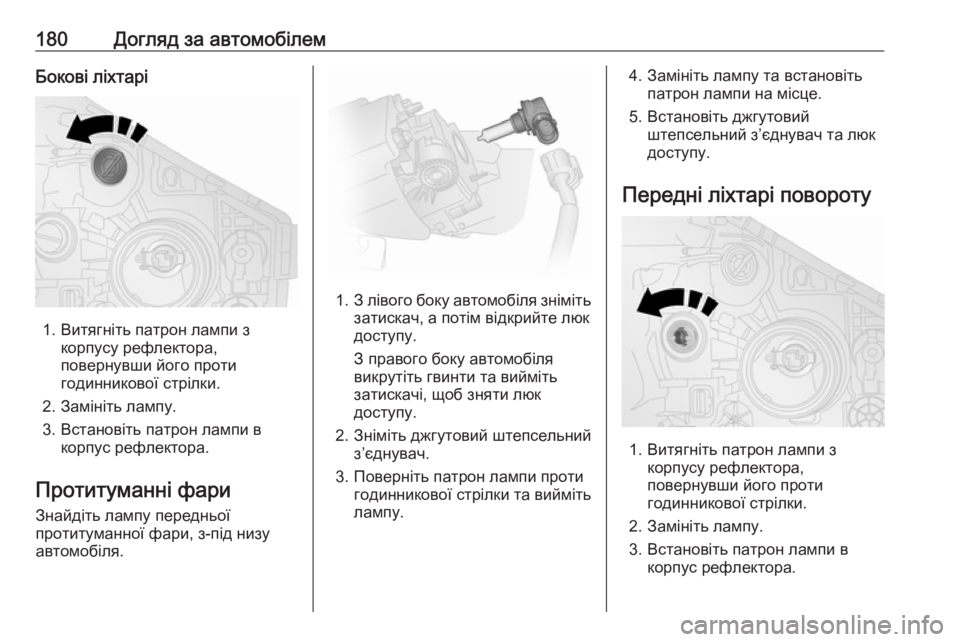

180Догляд за автомобілемБокові ліхтарі
1. Витягніть патрон лампи зкорпусу рефлектора,
повернувши його проти
годинникової стрілки.
2. Замініть лампу.
3. Встановіть патрон лампи в корпус рефлектора.
Протитуманні фари
Знайдіть лампу передньої
протитуманної фари, з-під низу
автомобіля.
1. З лівого боку автомобіля зніміть
затискач, а потім відкрийте люк
доступу.
З правого боку автомобіля викрутіть гвинти та вийміть
затискачі, щоб зняти люк
доступу.
2. Зніміть джгутовий штепсельний з’єднувач.
3. Поверніть патрон лампи проти годинникової стрілки та вийміть
лампу.
4. Замініть лампу та встановіть патрон лампи на місце.
5. Встановіть джгутовий штепсельний з’єднувач та люк
доступу.
Передні ліхтарі повороту
1. Витягніть патрон лампи з корпусу рефлектора,
повернувши його проти
годинникової стрілки.
2. Замініть лампу.
3. Встановіть патрон лампи в корпус рефлектора.

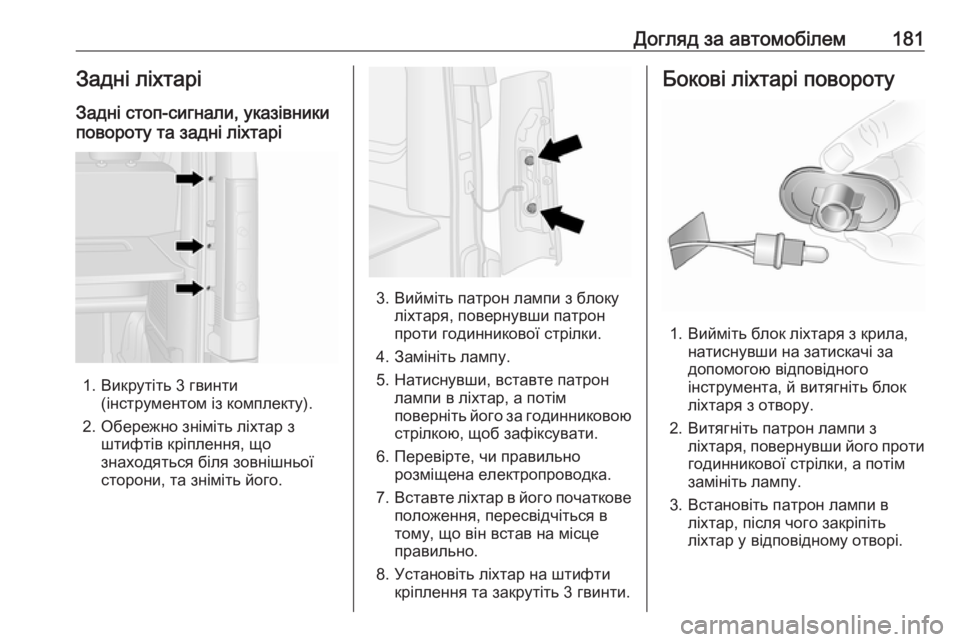

Догляд за автомобілем181Задні ліхтарі
Задні стоп-сигнали, указівники
повороту та задні ліхтарі
1. Викрутіть 3 гвинти (інструментом із комплекту).
2. Обережно зніміть ліхтар з штифтів кріплення, що
знаходяться біля зовнішньої
сторони, та зніміть його.
3. Вийміть патрон лампи з блоку ліхтаря, повернувши патрон
проти годинникової стрілки.
4. Замініть лампу.
5. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
6. Перевірте, чи правильно розміщена електропроводка.
7. Вставте ліхтар в його початкове
положення, пересвідчіться в
тому, що він встав на місце
правильно.
8. Установіть ліхтар на штифти кріплення та закрутіть 3 гвинти.
Бокові ліхтарі повороту
1. Вийміть блок ліхтаря з крила, натиснувши на затискачі за
допомогою відповідного
інструмента, й витягніть блок
ліхтаря з отвору.
2. Витягніть патрон лампи з ліхтаря, повернувши його проти
годинникової стрілки, а потім
замініть лампу.
3. Встановіть патрон лампи в ліхтар, після чого закріпіть
ліхтар у відповідному отворі.

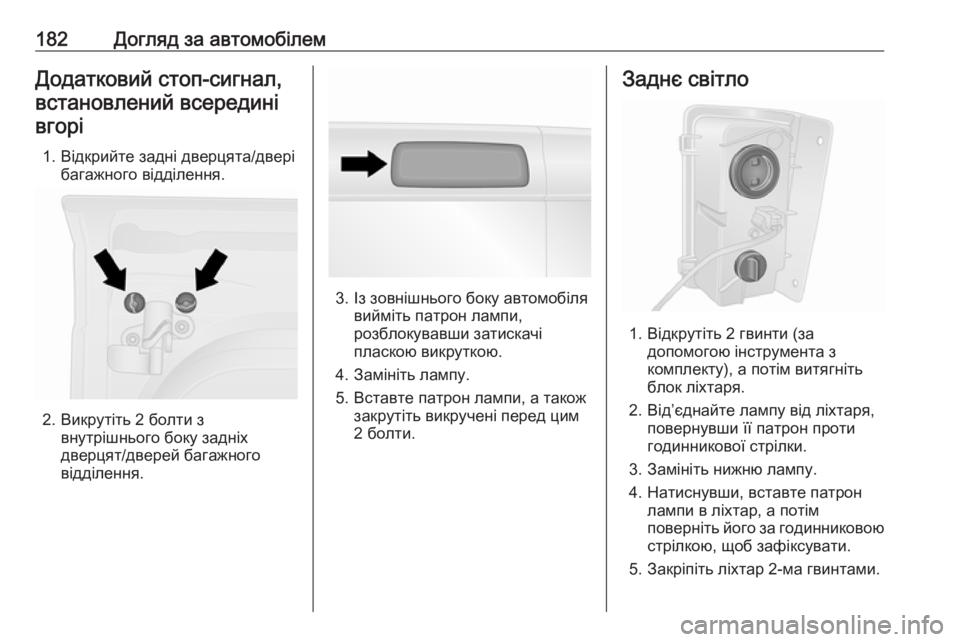

182Догляд за автомобілемДодатковий стоп-сигнал,встановлений всередині вгорі
1. Відкрийте задні дверцята/двері багажного відділення.
2. Викрутіть 2 болти з внутрішнього боку задніх
дверцят/дверей багажного
відділення.
3. Із зовнішнього боку автомобіля вийміть патрон лампи,
розблокувавши затискачі
пласкою викруткою.
4. Замініть лампу.
5. Вставте патрон лампи, а також закрутіть викручені перед цим
2 болти.
Заднє світло
1. Відкрутіть 2 гвинти (за допомогою інструмента з
комплекту), а потім витягніть
блок ліхтаря.
2. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
3. Замініть нижню лампу.
4. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
5. Закріпіть ліхтар 2-ма гвинтами.

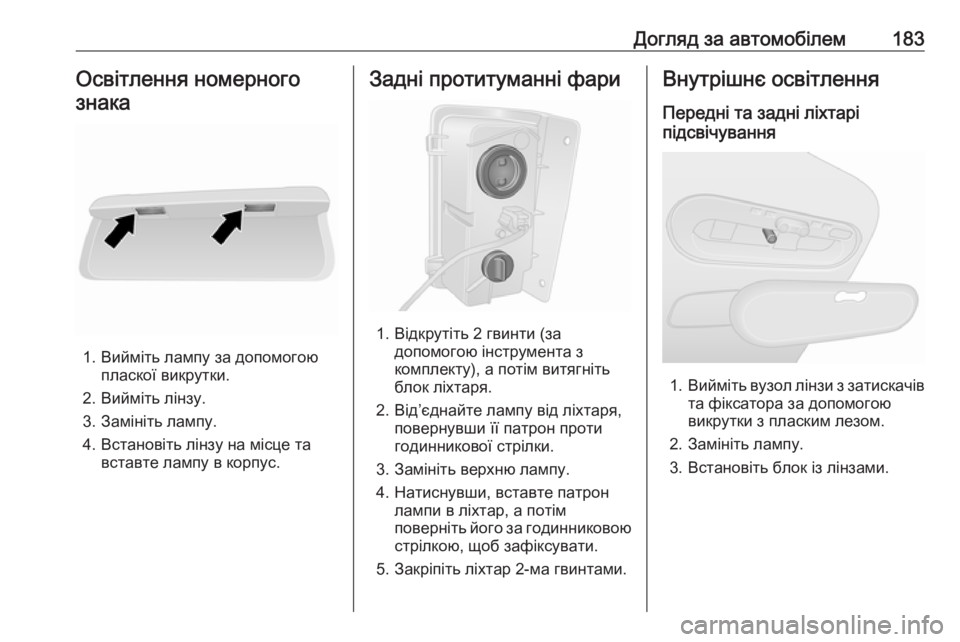

Догляд за автомобілем183Освітлення номерногознака
1. Вийміть лампу за допомогою пласкої викрутки.
2. Вийміть лінзу.
3. Замініть лампу.
4. Встановіть лінзу на місце та вставте лампу в корпус.
Задні протитуманні фари
1. Відкрутіть 2 гвинти (за допомогою інструмента з
комплекту), а потім витягніть
блок ліхтаря.
2. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
3. Замініть верхню лампу.
4. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
5. Закріпіть ліхтар 2-ма гвинтами.
Внутрішнє освітлення
Передні та задні ліхтарі
підсвічування
1. Вийміть вузол лінзи з затискачів
та фіксатора за допомогою
викрутки з пласким лезом.
2. Замініть лампу.
3. Встановіть блок із лінзами.

184Догляд за автомобілемОсвітлення багажного
відділення
1. Вийміть вузол лінзи з затискачів
за допомогою викрутки з
пласким лезом.
2. Зніміть задню кришку на блоці ліхтаря.
3. Замініть лампу. 4. Установіть задню кришку та блок ліхтаря.
Лампочка у бардачку
1. Зніміть блок із лінзами за допомогою пласкої викрутки.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.
Електрична система
Запобіжники Дані про заміну запобіжника мають
відповідати даним про несправний
запобіжник.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні типи запобіжників в
автомобілі.

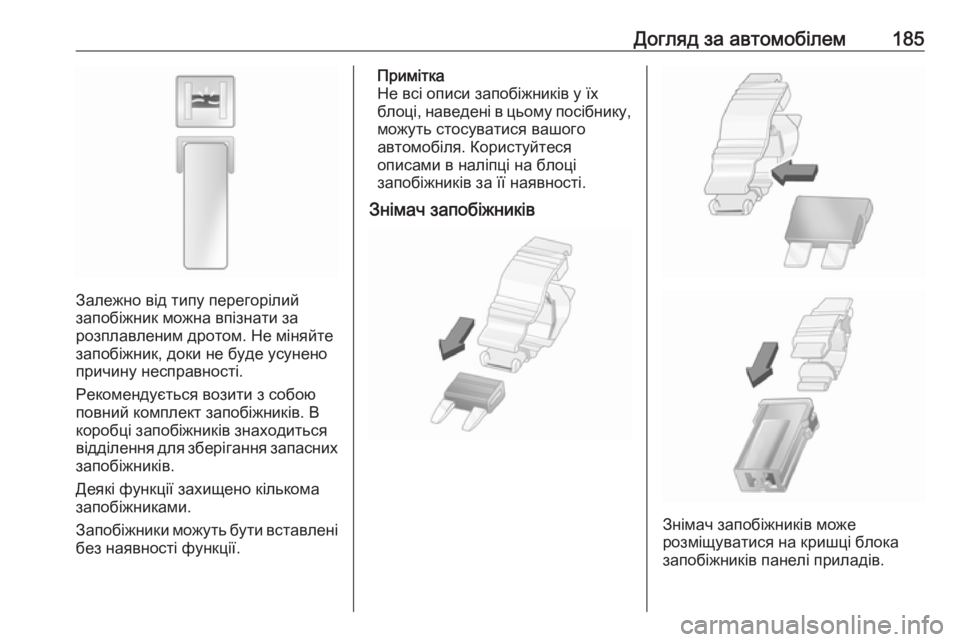

Догляд за автомобілем185
Залежно від типу перегорілий
запобіжник можна впізнати за
розплавленим дротом. Не міняйте
запобіжник, доки не буде усунено
причину несправності.
Рекомендується возити з собою
повний комплект запобіжників. В
коробці запобіжників знаходиться
відділення для зберігання запасних
запобіжників.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику,
можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.
Знімач запобіжників
Знімач запобіжників може
розміщуватися на кришці блока
запобіжників панелі приладів.

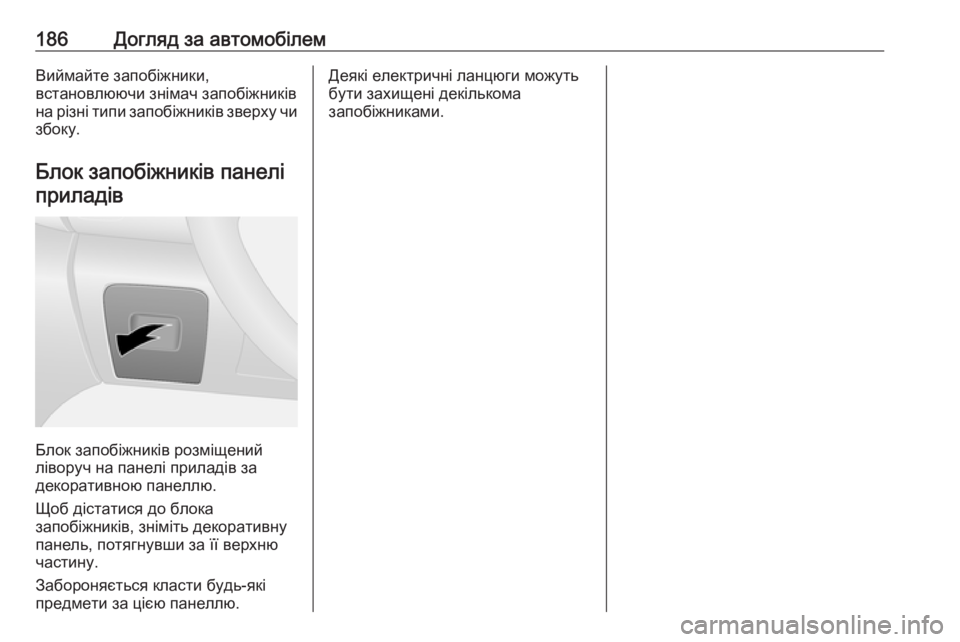

186Догляд за автомобілемВиймайте запобіжники,
встановлюючи знімач запобіжників
на різні типи запобіжників зверху чи
збоку.

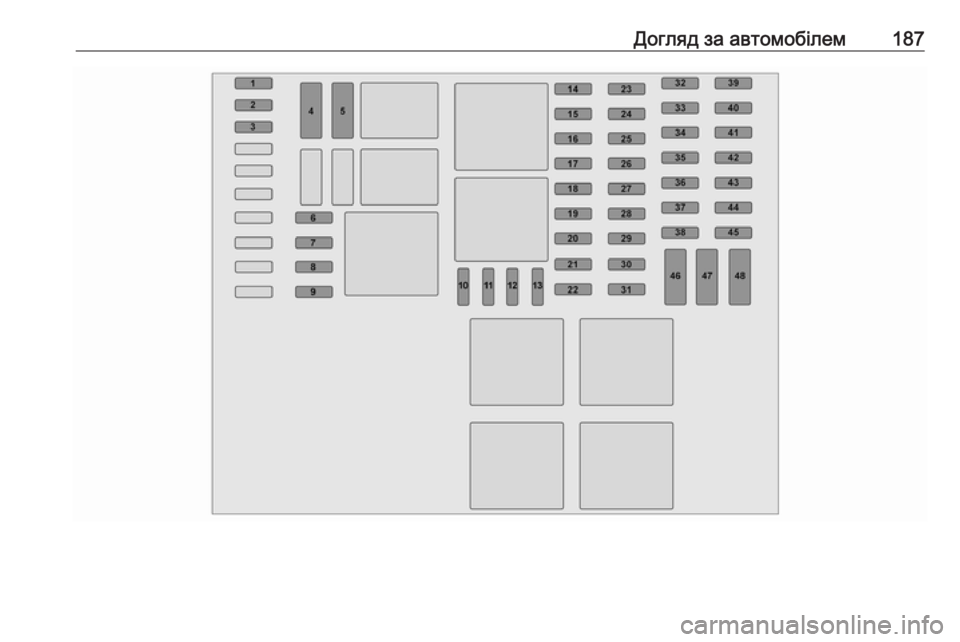

Блок запобіжників панеліприладів
Блок запобіжників розміщений
ліворуч на панелі приладів за
декоративною панеллю.
Щоб дістатися до блока
запобіжників, зніміть декоративну
панель, потягнувши за її верхню
частину.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.

Догляд за автомобілем187

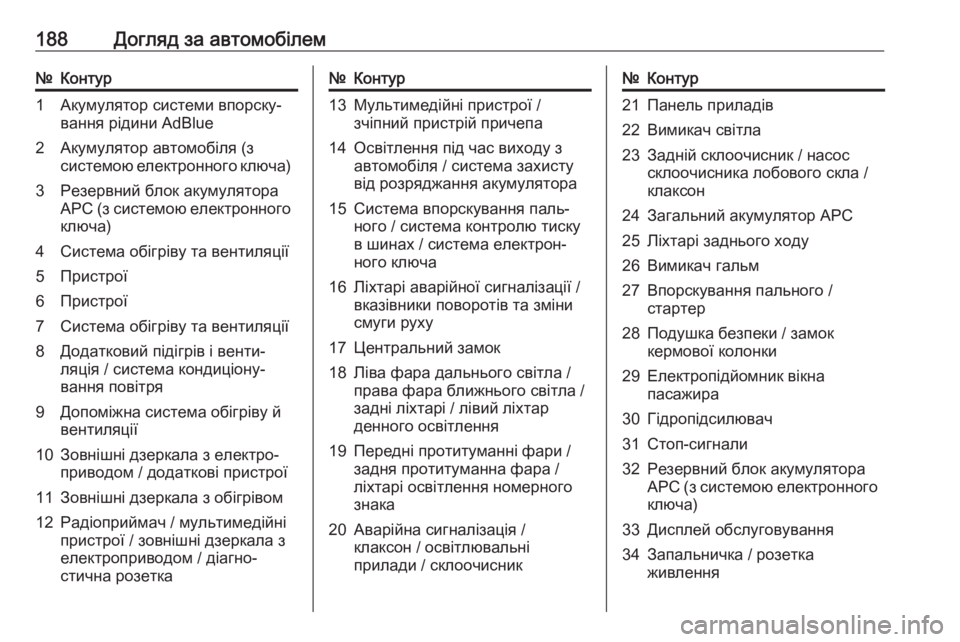

188Догляд за автомобілем№Контур1Акумулятор системи впорску‐
вання рідини AdBlue2Акумулятор автомобіля (з
системою електронного ключа)3Резервний блок акумулятора
APC (з системою електронного ключа)4Система обігріву та вентиляції5Пристрої6Пристрої7Система обігріву та вентиляції8Додатковий підігрів і венти‐
ляція / система кондиціону‐
вання повітря9Допоміжна система обігріву й
вентиляції10Зовнішні дзеркала з електро‐
приводом / додаткові пристрої11Зовнішні дзеркала з обігрівом12Радіоприймач / мультимедійні
пристрої / зовнішні дзеркала з
електроприводом / діагно‐
стична розетка№Контур13Мультимедійні пристрої /
зчіпний пристрій причепа14Освітлення під час виходу з
автомобіля / система захисту
від розряджання акумулятора15Система впорскування паль‐
ного / система контролю тиску
в шинах / система електрон‐
ного ключа16Ліхтарі аварійної сигналізації /
вказівники поворотів та зміни
смуги руху17Центральний замок18Ліва фара дальнього світла /
права фара ближнього світла /
задні ліхтарі / лівий ліхтар
денного освітлення19Передні протитуманні фари /
задня протитуманна фара /
ліхтарі освітлення номерного
знака20Аварійна сигналізація /
клаксон / освітлювальні
прилади / склоочисник№Контур21Панель приладів22Вимикач світла23Задній склоочисник / насос
склоочисника лобового скла /
клаксон24Загальний акумулятор APC25Ліхтарі заднього ходу26Вимикач гальм27Впорскування пального /
стартер28Подушка безпеки / замок
кермової колонки29Електропідйомник вікна
пасажира30Гідропідсилювач31Стоп-сигнали32Резервний блок акумулятора
APC (з системою електронного ключа)33Дисплей обслуговування34Запальничка / розетка
живлення
