OPEL VIVARO B 2016 Instruksjonsbok

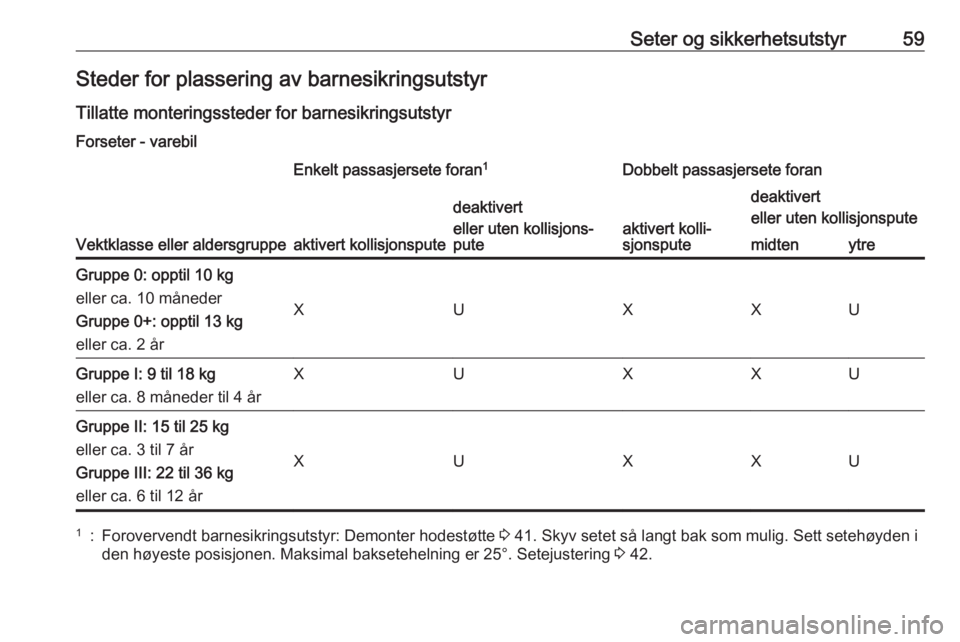

Seter og sikkerhetsutstyr59Steder for plassering av barnesikringsutstyr
Tillatte monteringssteder for barnesikringsutstyr Forseter - varebil
Vektklasse eller aldersgruppe
Enkelt passasjersete foran 1Dobbelt passasjersete foran
aktivert kollisjonspute
deaktivert
eller uten kollisjons‐
pute
aktivert kolli‐
sjonspute
deaktivert
eller uten kollisjonsputemidtenytreGruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. 2 år
XUXXU
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årXUXXUGruppe II: 15 til 25 kg
eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
XUXXU
1:Forovervendt barnesikringsutstyr: Demonter hodestøtte 3 41. Skyv setet så langt bak som mulig. Sett setehøyden i
den høyeste posisjonen. Maksimal baksetehelning er 25°. Setejustering 3 42.

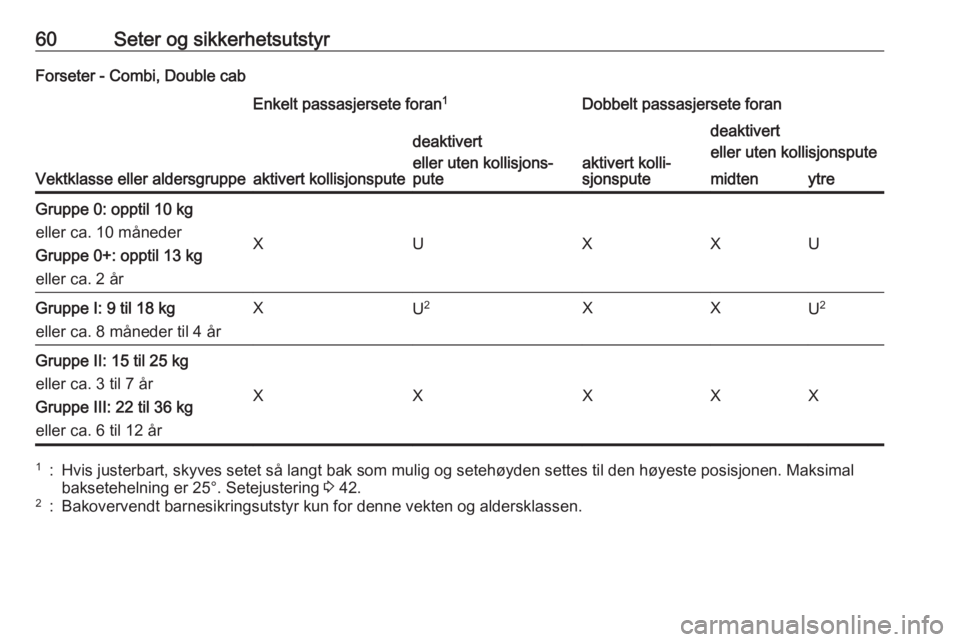

60Seter og sikkerhetsutstyrForseter - Combi, Double cab
Vektklasse eller aldersgruppe
Enkelt passasjersete foran1Dobbelt passasjersete foran
aktivert kollisjonspute
deaktivert
eller uten kollisjons‐
pute
aktivert kolli‐
sjonspute
deaktivert
eller uten kollisjonsputemidtenytreGruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. 2 år
XUXXU
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årXU 2XXU2Gruppe II: 15 til 25 kg
eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
XXXXX
1:Hvis justerbart, skyves setet så langt bak som mulig og setehøyden settes til den høyeste posisjonen. Maksimal
baksetehelning er 25°. Setejustering 3 42.2:Bakovervendt barnesikringsutstyr kun for denne vekten og aldersklassen.

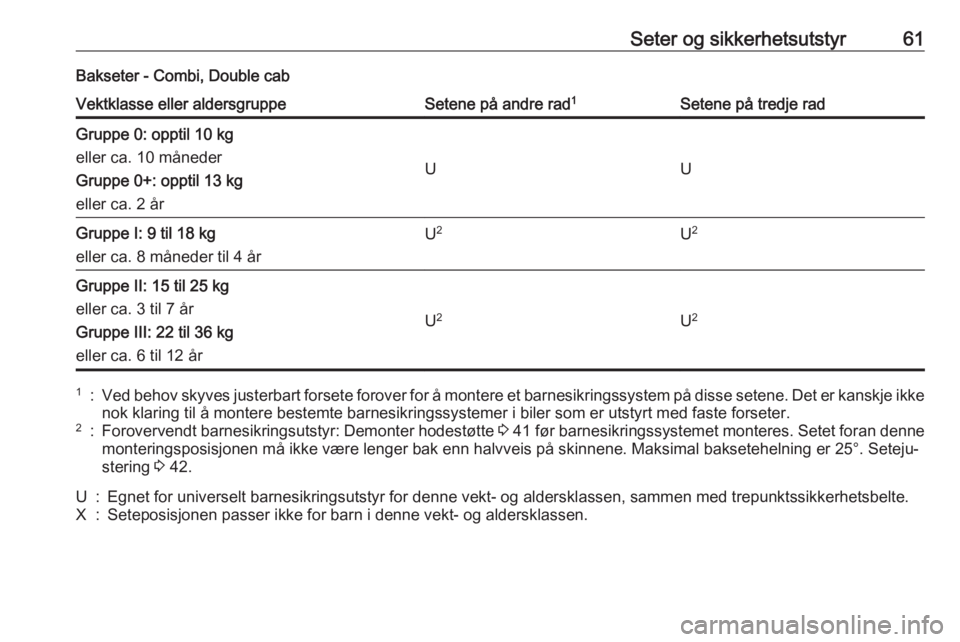

Seter og sikkerhetsutstyr61Bakseter - Combi, Double cabVektklasse eller aldersgruppeSetene på andre rad1Setene på tredje radGruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. 2 år
UU
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årU 2U2Gruppe II: 15 til 25 kg
eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
U 2U 2
1:Ved behov skyves justerbart forsete forover for å montere et barnesikringssystem på disse setene. Det er kanskje ikke
nok klaring til å montere bestemte barnesikringssystemer i biler som er utstyrt med faste forseter.2:Forovervendt barnesikringsutstyr: Demonter hodestøtte 3 41 før barnesikringssystemet monteres. Setet foran denne
monteringsposisjonen må ikke være lenger bak enn halvveis på skinnene. Maksimal baksetehelning er 25°. Seteju‐
stering 3 42.U:Egnet for universelt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssikkerhetsbelte.X:Seteposisjonen passer ikke for barn i denne vekt- og aldersklassen.

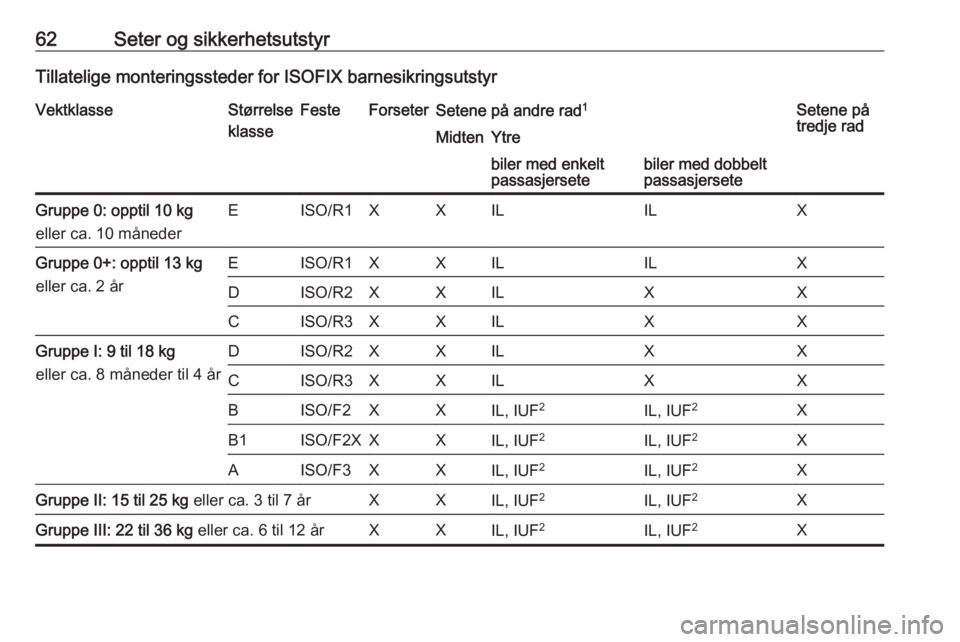

62Seter og sikkerhetsutstyrTillatelige monteringssteder for ISOFIX barnesikringsutstyrVektklasseStørrelse
klasseFesteForseterSetene på andre rad 1Setene på
tredje radMidtenYtrebiler med enkelt
passasjersetebiler med dobbelt
passasjerseteGruppe 0: opptil 10 kg
eller ca. 10 månederEISO/R1XXILILXGruppe 0+: opptil 13 kg
eller ca. 2 årEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF 2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF 2XGruppe II: 15 til 25 kg
eller ca. 3 til 7 årXXIL, IUF2IL, IUF2XGruppe III: 22 til 36 kg
eller ca. 6 til 12 årXXIL, IUF2IL, IUF2X

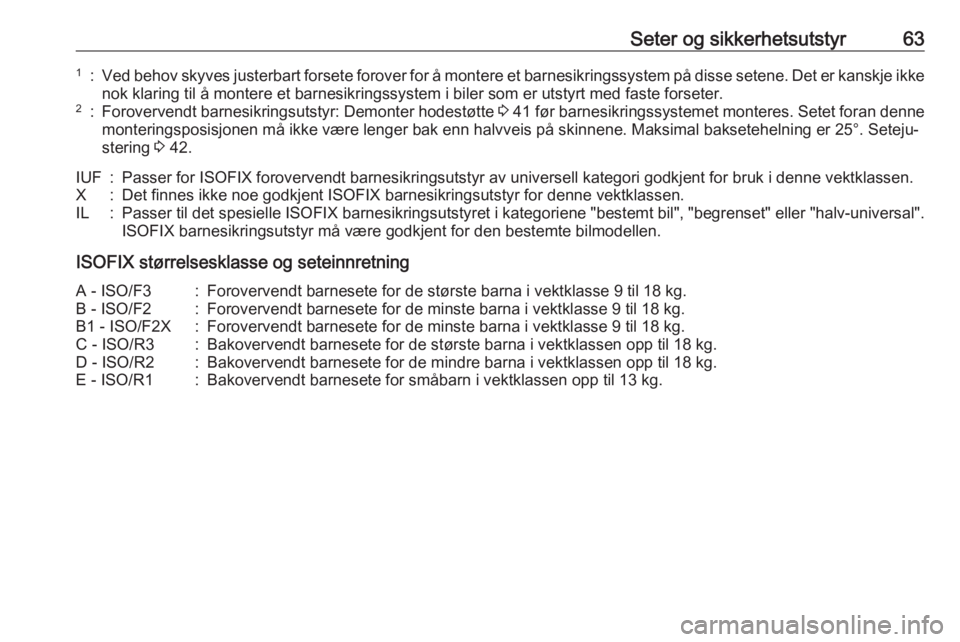

Seter og sikkerhetsutstyr631:Ved behov skyves justerbart forsete forover for å montere et barnesikringssystem på disse setene. Det er kanskje ikke
nok klaring til å montere et barnesikringssystem i biler som er utstyrt med faste forseter.2:Forovervendt barnesikringsutstyr: Demonter hodestøtte 3 41 før barnesikringssystemet monteres. Setet foran denne
monteringsposisjonen må ikke være lenger bak enn halvveis på skinnene. Maksimal baksetehelning er 25°. Seteju‐
stering 3 42.IUF:Passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X:Det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.IL:Passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3:Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2:Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X:Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3:Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2:Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1:Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

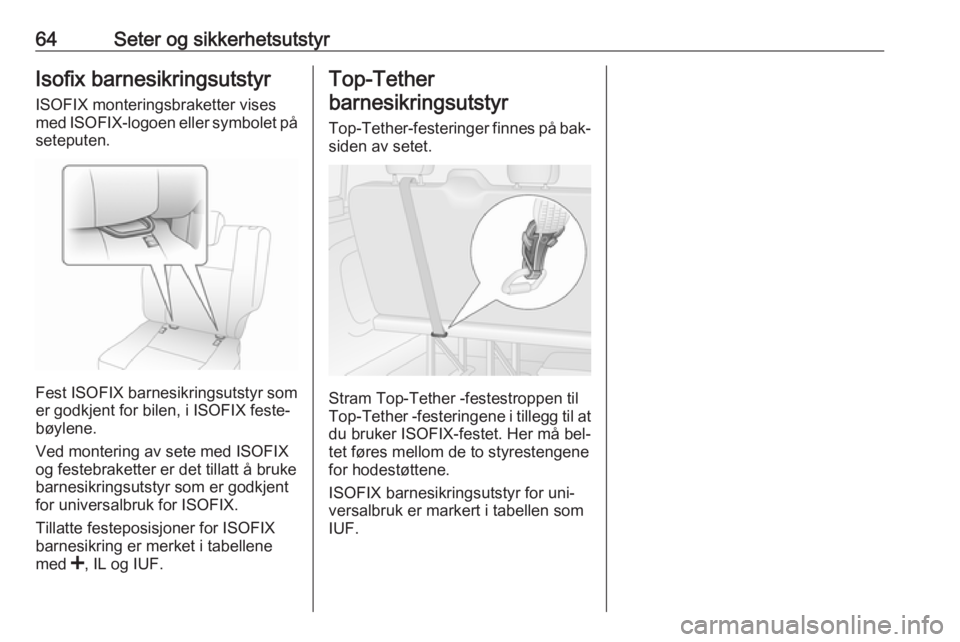

64Seter og sikkerhetsutstyrIsofix barnesikringsutstyr
ISOFIX monteringsbraketter vises
med ISOFIX -logoen eller symbolet på
seteputen.
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene.
Ved montering av sete med ISOFIX
og festebraketter er det tillatt å bruke barnesikringsutstyr som er godkjent
for universalbruk for ISOFIX.
Tillatte festeposisjoner for ISOFIX
barnesikring er merket i tabellene
med <, IL og IUF.
Top-Tether
barnesikringsutstyr
Top-Tether -festeringer finnes på bak‐
siden av setet.
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert i tabellen som
IUF.

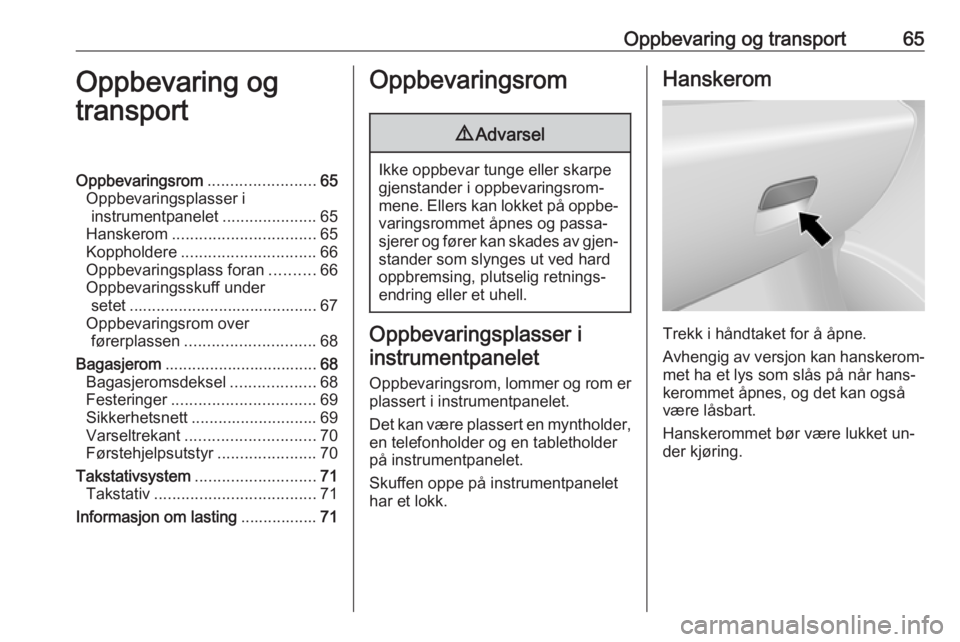

Oppbevaring og transport65Oppbevaring og
transportOppbevaringsrom ........................65
Oppbevaringsplasser i instrumentpanelet .....................65
Hanskerom ................................ 65
Koppholdere .............................. 66
Oppbevaringsplass foran ..........66
Oppbevaringsskuff under setet .......................................... 67
Oppbevaringsrom over førerplassen ............................. 68
Bagasjerom .................................. 68
Bagasjeromsdeksel ...................68
Festeringer ................................ 69
Sikkerhetsnett ............................ 69
Varseltrekant ............................. 70
Førstehjelpsutstyr ......................70
Takstativsystem ........................... 71
Takstativ .................................... 71
Informasjon om lasting .................71Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Oppbevaringsplasser i
instrumentpanelet
Oppbevaringsrom, lommer og rom er
plassert i instrumentpanelet.
Det kan være plassert en myntholder, en telefonholder og en tabletholder
på instrumentpanelet.
Skuffen oppe på instrumentpanelet
har et lokk.
Hanskerom
Trekk i håndtaket for å åpne.
Avhengig av versjon kan hanskerom‐
met ha et lys som slås på når hans‐
kerommet åpnes, og det kan også
være låsbart.
Hanskerommet bør være lukket un‐
der kjøring.

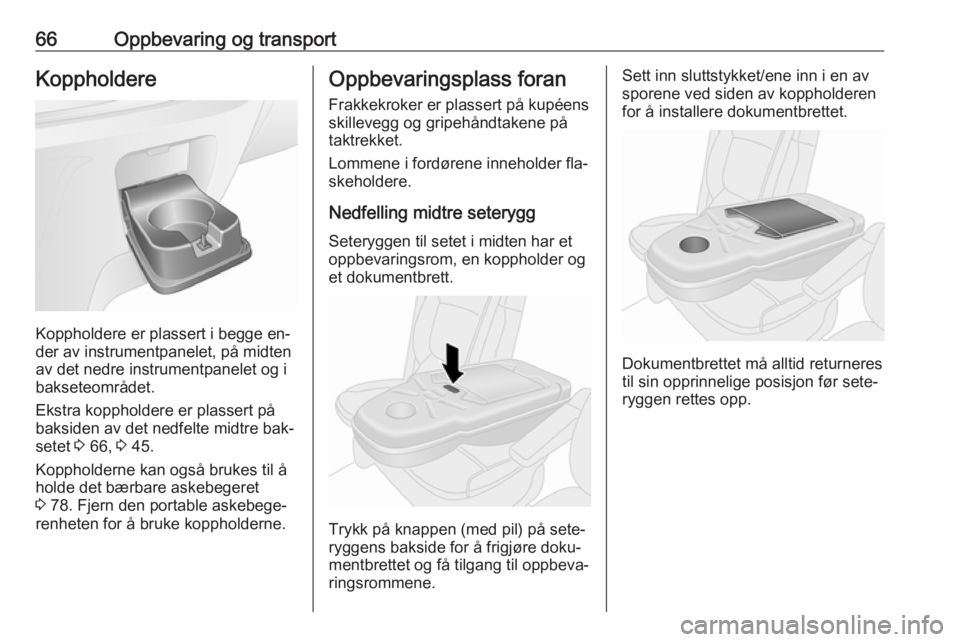

66Oppbevaring og transportKoppholdere
Koppholdere er plassert i begge en‐
der av instrumentpanelet, på midten
av det nedre instrumentpanelet og i
bakseteområdet.
Ekstra koppholdere er plassert på
baksiden av det nedfelte midtre bak‐
setet 3 66, 3 45.
Koppholderne kan også brukes til å
holde det bærbare askebegeret
3 78. Fjern den portable askebege‐
renheten for å bruke koppholderne.
Oppbevaringsplass foran
Frakkekroker er plassert på kupéens
skillevegg og gripehåndtakene på
taktrekket.
Lommene i fordørene inneholder fla‐
skeholdere.
Nedfelling midtre seterygg
Seteryggen til setet i midten har et
oppbevaringsrom, en koppholder og et dokumentbrett.
Trykk på knappen (med pil) på sete‐
ryggens bakside for å frigjøre doku‐
mentbrettet og få tilgang til oppbeva‐
ringsrommene.
Sett inn sluttstykket/ene inn i en av
sporene ved siden av koppholderen
for å installere dokumentbrettet.
Dokumentbrettet må alltid returneres
til sin opprinnelige posisjon før sete‐ ryggen rettes opp.

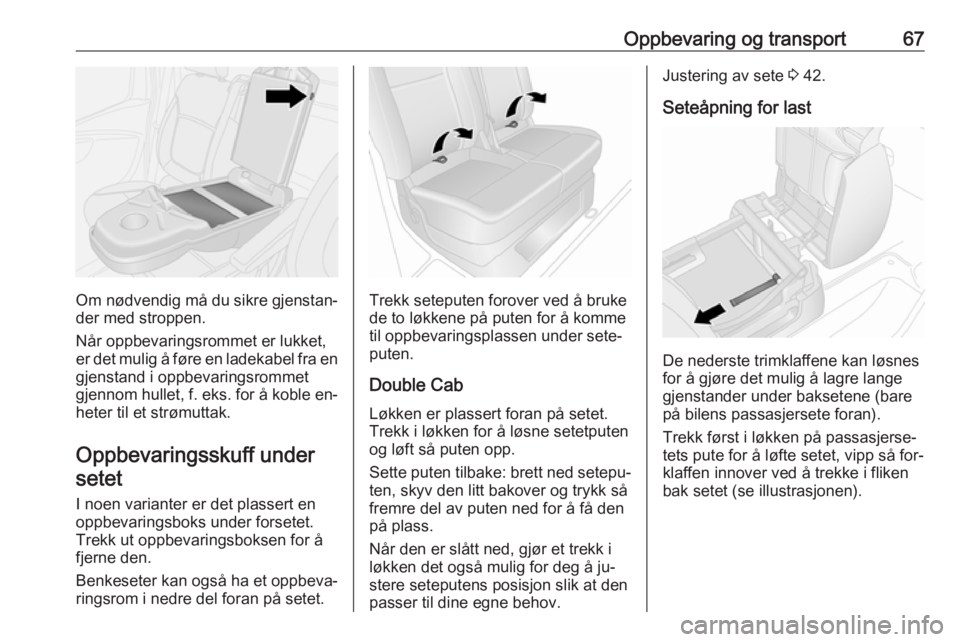

Oppbevaring og transport67
Om nødvendig må du sikre gjenstan‐der med stroppen.
Når oppbevaringsrommet er lukket,
er det mulig å føre en ladekabel fra en
gjenstand i oppbevaringsrommet
gjennom hullet, f. eks. for å koble en‐
heter til et strømuttak.
Oppbevaringsskuff under
setet
I noen varianter er det plassert en
oppbevaringsboks under forsetet.
Trekk ut oppbevaringsboksen for å
fjerne den.
Benkeseter kan også ha et oppbeva‐
ringsrom i nedre del foran på setet.Trekk seteputen forover ved å bruke
de to løkkene på puten for å komme
til oppbevaringsplassen under sete‐
puten.
Double Cab
Løkken er plassert foran på setet.
Trekk i løkken for å løsne setetputen
og løft så puten opp.
Sette puten tilbake: brett ned setepu‐ ten, skyv den litt bakover og trykk så
fremre del av puten ned for å få den
på plass.
Når den er slått ned, gjør et trekk i
løkken det også mulig for deg å ju‐
stere seteputens posisjon slik at den
passer til dine egne behov.
Justering av sete 3 42.
Seteåpning for last
De nederste trimklaffene kan løsnes
for å gjøre det mulig å lagre lange gjenstander under baksetene (bare
på bilens passasjersete foran).
Trekk først i løkken på passasjerse‐
tets pute for å løfte setet, vipp så for‐
klaffen innover ved å trekke i fliken
bak setet (se illustrasjonen).

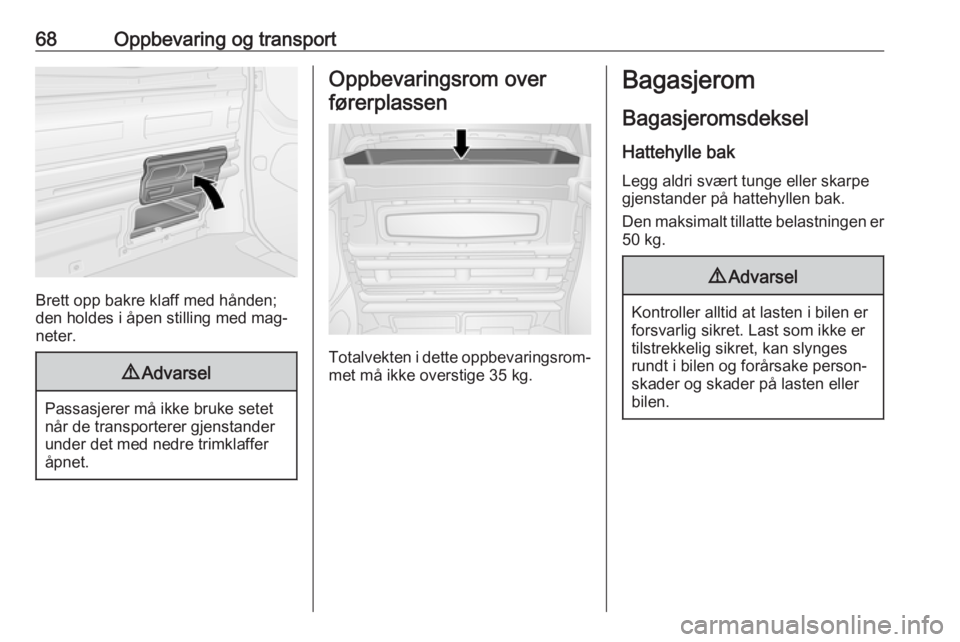

68Oppbevaring og transport
Brett opp bakre klaff med hånden;
den holdes i åpen stilling med mag‐ neter.
9 Advarsel
Passasjerer må ikke bruke setet
når de transporterer gjenstander
under det med nedre trimklaffer
åpnet.
Oppbevaringsrom over
førerplassen
Totalvekten i dette oppbevaringsrom‐ met må ikke overstige 35 kg.
Bagasjerom
Bagasjeromsdeksel
Hattehylle bak Legg aldri svært tunge eller skarpe
gjenstander på hattehyllen bak.
Den maksimalt tillatte belastningen er
50 kg.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
