OPEL VIVARO B 2016 Uživatelská příručka (in Czech)

Sedadla, zádržné prvky59Kontrolka vypnutí airbagu 3 87.Dětské zádržné prvky
Dětské zádržné systémy Doporučujeme dětský zádržný
systém Opel, který je upraven
specificky pro toto vozidlo.
Při používání dětského zádržného
systému věnujte pozornost
následujícímu způsobu používání
a instalačním pokynům a také
pokynům dodaným spolu s dětským
zádržným systémem.
Vždy dodržujte místní nebo národní předpisy. V některých zemích je na
určitých sedadlech zakázáno
používat dětské zádržné systémy.9 Nebezpečí
Při použití dětského zádržného
systému umístěného proti směru
jízdy na předním sedadle
spolujezdce se musí deaktivovat
systém airbagu předního sedadla
spolujezdce. To platí také pro
některé dětské zádržné systémy
umístěné po směru jízdy uvedené v tabulce 3 61.
Vypnutí airbagu 3 57.
Štítek airbagu 3 53.
Volba vhodného zádržného
systému
K upevnění dětského zádržného
systému jsou nejvhodnější zadní sedadla.
Děti by měly používat co nejdéle
dětský zádržný systém instalovaný
zády ke směru jízdy. Tím se zajistí, že páteř dětí, která je stále velmi slabá,
je při nehodě vystavena mnohem menšímu namáhání.
Vhodné jsou zádržné systémy, které
splňují požadavky platných předpisů
OSN EHS. Zjistěte v místních
zákonech a předpisech, co je povinné
pro použití dětských zádržných
systémů.
Ujistěte se, že instalovaný dětský
zádržný systém je kompatibilní
s typem vozidla.
Ujistěte se, že umístění dětského
zádržného systému ve vozidle je
správné, viz následující tabulky.

60Sedadla, zádržné prvkyDovolte dětem nastupovat
a vystupovat z vozidla pouze na
straně, která nesměřuje do vozovky.
Pokud dětský zádržný systém právě
nepoužíváte, zajistěte jej
bezpečnostním pásem nebo vyjměte
z vozidla.
Poznámky
Na dětský zádržný systém nic
nepřipevňujte a nezakrývejte jej
žádnými jinými materiály.
Dětský zádržný systém, který byl při
nehodě vystaven zatížení, musíte
vyměnit.

Sedadla, zádržné prvky61Místa pro instalaci dětských zádržných systémů
Přípustné možnosti pro instalaci dětského zádržného systému Přední sedadla - Van
Hmotnostní a věkové kategorie
Jednoduché sedadlo předního spolujezdce 1Dvojité sedadlo předního spolujezdce
zapnutý airbag
vypnutý
nebo bez airbagu
zapnutý airbag
vypnutý
nebo bez airbaguprostředníkrajníSkupina 0: do 10 kg
nebo přibližně 10 měsíců
Skupina 0+: do 13 kg
nebo přibližně 2 let
XUXXU
Skupina I: 9 až 18 kg
nebo přibližně 8 měsíců až 4 rokyXUXXUSkupina II: 15 až 25 kg
nebo přibližně 3 až 7 let
Skupina III: 22 až 36 kg
nebo přibližně 6 až 12 let
XUXXU
1:Dětské zádržné systémy umístěné po směru jízdy: Demontujte hlavovou opěrku 3 42. Posuňte sedadlo co nejdále
dozadu. Výšku sedadla nastavte do nejvyšší polohy. Maximální sklon opěradla sedadla je 25°. Nastavení sedadla 3 44.

62Sedadla, zádržné prvkyPřední sedadla - vozidlo kombi, vozidlo se zdvojenou kabinou
Hmotnostní a věkové kategorie
Jednoduché sedadlo předního spolujezdce1Dvojité sedadlo předního spolujezdce
zapnutý airbag
vypnutý
nebo bez airbagu
zapnutý airbag
vypnutý
nebo bez airbagustřednívnějšíSkupina 0: do 10 kg
nebo přibližně 10 měsíců
Skupina 0+: do 13 kg
nebo přibližně 2 let
XUXXU
Skupina I: 9 až 18 kg
nebo přibližně 8 měsíců až 4 rokyXU 2XXU2Skupina II: 15 až 25 kg
nebo přibližně 3 až 7 let
Skupina III: 22 až 36 kg
nebo přibližně 6 až 12 let
XXXXX
1:Pokud je sedadlo nastavitelné, posuňte je co možná nejvíce dozadu a nastavte je do nejvyšší polohy. Maximální sklon opěradla sedadla je 25°. Nastavení sedadla 3 44.2:Dětské zádržné systémy umístěné proti směru jízdy pro tuto věkovou kategorii.

Sedadla, zádržné prvky63Zadní sedadla - vozidlo kombi, vozidlo se zdvojenou kabinouHmotnostní a věkové kategorie2. řada sedadel13. řada sedadelSkupina 0: do 10 kg
nebo přibližně 10 měsíců
Skupina 0+: do 13 kg
nebo přibližně 2 let
UU
Skupina I: 9 až 18 kg
nebo přibližně 8 měsíců až 4 rokyU 2U2Skupina II: 15 až 25 kg
nebo přibližně 3 až 7 let
Skupina III: 22 až 36 kg
nebo přibližně 6 až 12 let
U 2U 2
1:Pokud je to nutné pro montáž dětského zádržného systému na tato sedadla, posuňte přední nastavitelná sedadla
dopředu. Ve vozidlech s pevnými předními sedadly nemusí být pro montáž některých dětských zádržných systémů dostatek místa.2:Dětské zádržné systémy umístěné po směru jízdy: Před montáží dětského zádržného systému demontujte opěrku
hlavy 3 42. Sedadlo před tímto místem montáže nemusí být na kolejničkách dále než v polovině posuvu dozadu.
Maximální sklon opěradla sedadla je 25°. Nastavení sedadla 3 44.U:Vhodné pro zádržné systémy univerzální kategorie pro použití v této hmotnostní a věkové kategorii ve spojení
s tříbodovým bezpečnostním pásem.X:Poloha sedadla není vhodná pro děti v této hmotnostní a věkové kategorii.

64Sedadla, zádržné prvkyPřípustné možnosti pro instalaci dětského zádržného systému ISOFIXHmotnostní kategorieVelikostní
kategorieÚchytPřední
sedadla2. řada sedadel 1Sedadla
v 3. řaděProstředníKrajnívozidla
s jednoduchým
sedadlem
spolujezdcevozidla
s dvojitým
sedadlem
spolujezdceSkupina 0: do 10 kg
nebo přibližně 10 měsícůEISO/R1XXILILXSkupina 0+: do 13 kg
nebo přibližně 2 letEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXSkupina I: 9 až 18 kg
nebo přibližně 8 měsíců až
4 rokyDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF 2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF 2XSkupina II: 15 až 25 kg
nebo cca. 3 roky až 7 letXXIL, IUF2IL, IUF2XSkupina III: 22 až 36 kg
nebo cca.
6 roků až 12 letXXIL, IUF 2IL, IUF2X

Sedadla, zádržné prvky651:Pokud je to nutné pro montáž dětského zádržného systému na tato sedadla, posuňte přední nastavitelná sedadladopředu. Ve vozidlech s pevnými předními sedadly nemusí být pro montáž dětského zádržného systému dostatek
místa.2:Dětské zádržné systémy umístěné po směru jízdy: Před montáží dětského zádržného systému demontujte opěrku hlavy 3 42. Sedadlo před tímto místem montáže nemusí být na kolejničkách dále než v polovině posuvu dozadu.
Maximální sklon opěradla sedadla je 25°. Nastavení sedadla 3 44.IUF:Vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii
a obrácené po směru jízdy.X:V této váhové třídě není schválen žádný ISOFIX dětský zádržný systém.IL:Vhodné pro specifické zádržné systémy ISOFIX následujících kategorií: ‘specifické-vozidlo’, ‘omezený’ nebo ‘po‐ louniverzální’. Zádržné systémy ISOFIX musí být schváleny pro specifický typ vozidla.
Velikostní kategorie a přípravek sedadla ISOFIX
A - ISO/F3:Dětský zádržný systém umístěný ve směru jízdy pro největší děti ve hmotnostní kategorii 9 až 18 kg.B - ISO/F2:Dětský zádržný systém obrácený dopředu pro menší děti v hmotnostní kategorii 9 až 18 kg.B1 - ISO/F2X:Dětský zádržný systém obrácený dopředu pro menší děti v hmotnostní kategorii 9 až 18 kg.C - ISO/R3:Dětské zádržné systémy obrácené proti směru jízdy pro děti ve váhové kategorii do 18 kg.D - ISO/R2:Dětské zádržné systémy obrácené proti směru jízdy pro menší děti ve váhové kategorii do 18 kg.E - ISO/R1:Dětské zádržné systémy obrácené proti směru jízdy pro nejmladší děti ve váhové kategorii do 13 kg.

66Sedadla, zádržné prvkyDětské zádržné systémy

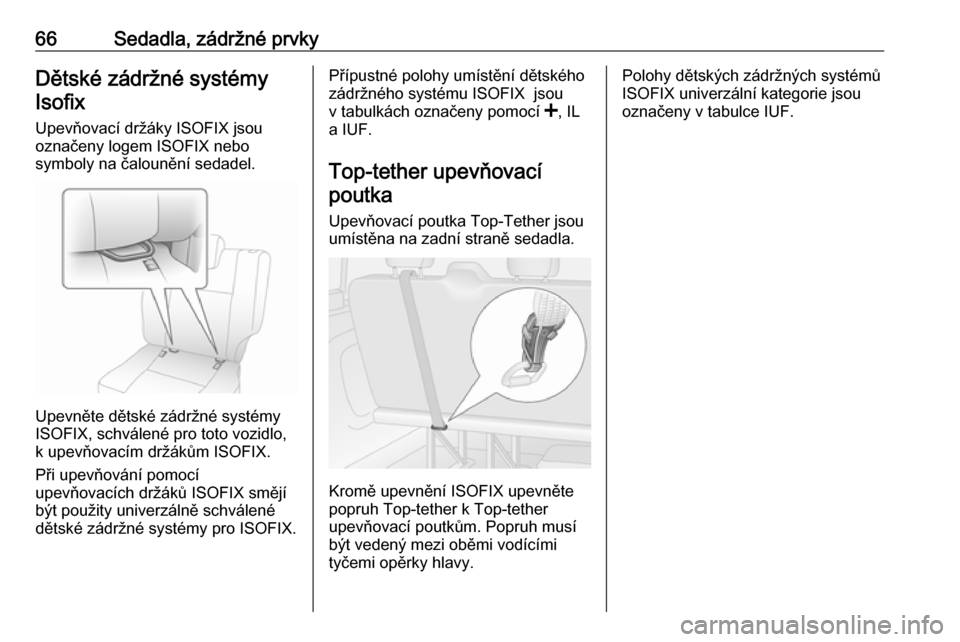

Isofix
Upevňovací držáky ISOFIX jsou
označeny logem ISOFIX nebo
symboly na čalounění sedadel.
Upevněte dětské zádržné systémy
ISOFIX, schválené pro toto vozidlo,
k upevňovacím držákům ISOFIX.
Při upevňování pomocí
upevňovacích držáků ISOFIX smějí být použity univerzálně schválenédětské zádržné systémy pro ISOFIX.
Přípustné polohy umístění dětského
zádržného systému ISOFIX jsou
v tabulkách označeny pomocí <, IL
a IUF.
Top-tether upevňovacípoutka
Upevňovací poutka Top-Tether jsou
umístěna na zadní straně sedadla.
Kromě upevnění ISOFIX upevněte
popruh Top-tether k Top-tether
upevňovací poutkům. Popruh musí
být vedený mezi oběmi vodícími
tyčemi opěrky hlavy.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou
označeny v tabulce IUF.

Úložné prostory67Úložné prostoryÚložné schránky..........................67
Úložný prostor v přístrojové desce ........................................ 67
Odkládací schránka v palubní desce ........................................ 67
Držáky nápojů ........................... 68
Přední odkládací schránka ........68
Úložný prostor pod sedadlem ....69
Úložný prostor nad kabinou .......70
Zavazadlový prostor ....................70
Kryt nákladového prostoru ........70
Poutací oka ............................... 71
Bezpečnostní síť .......................71
Výstražný trojúhelník .................72
Lékárnička ................................. 72
Systém střešních nosičů ..............73
Střešní nosič .............................. 73
Informace o nakládání .................73Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Úložný prostor v přístrojové
desce
V přístrojové desce se nachází
úložné prostory, přihrádky
a schránky.
Na přístrojové desce může být také
umístěn držák mincí a držák tabletu.
Schránka umístěna na horní straně
přístrojové desky má kryt.
Odkládací schránka
v palubní desce
Pro otevření zatáhněte za madlo.
V závislosti na verzi může být
odkládací schránka v palubní desce
vybavena světlem, které se rozsvítí
při jejím otevření. Odkládací
schránka v palubní desce může být
také uzamykatelná.
Pokud je vozidlo v pohybu, schránka
v palubní desce musí být uzavřena.

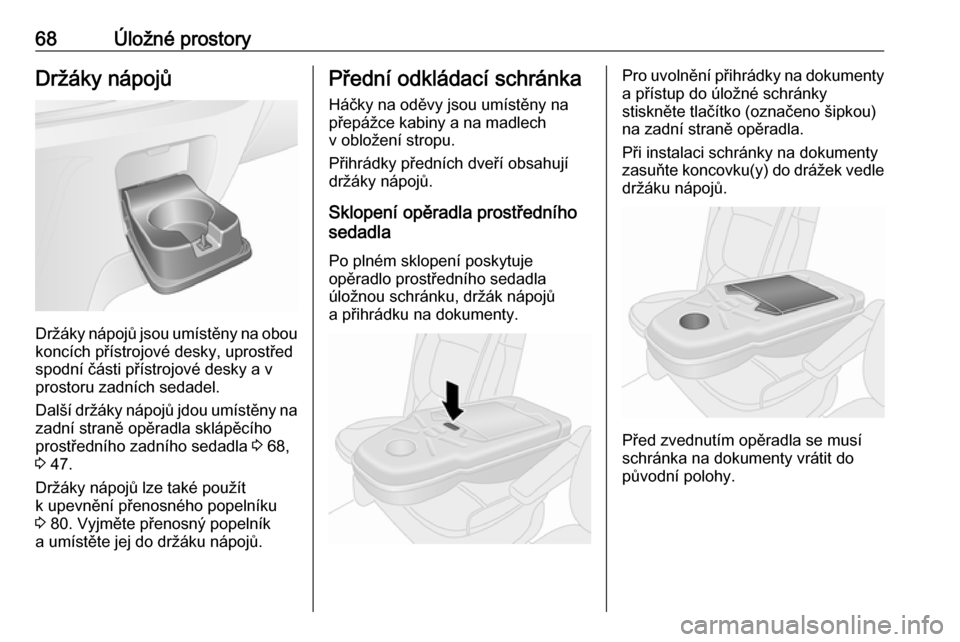

68Úložné prostoryDržáky nápojů
Držáky nápojů jsou umístěny na obou
koncích přístrojové desky, uprostřed
spodní části přístrojové desky a v
prostoru zadních sedadel.
Další držáky nápojů jdou umístěny na zadní straně opěradla sklápěcího
prostředního zadního sedadla 3 68,
3 47.
Držáky nápojů lze také použít
k upevnění přenosného popelníku 3 80. Vyjměte přenosný popelník
a umístěte jej do držáku nápojů.
Přední odkládací schránka
Háčky na oděvy jsou umístěny na
přepážce kabiny a na madlech
v obložení stropu.
Přihrádky předních dveří obsahují držáky nápojů.
Sklopení opěradla prostředního
sedadla
Po plném sklopení poskytuje
opěradlo prostředního sedadla
úložnou schránku, držák nápojů
a přihrádku na dokumenty.Pro uvolnění přihrádky na dokumenty
a přístup do úložné schránky
stiskněte tlačítko (označeno šipkou)
na zadní straně opěradla.
Při instalaci schránky na dokumenty
zasuňte koncovku(y) do drážek vedle držáku nápojů.
Před zvednutím opěradla se musí
schránka na dokumenty vrátit do původní polohy.
