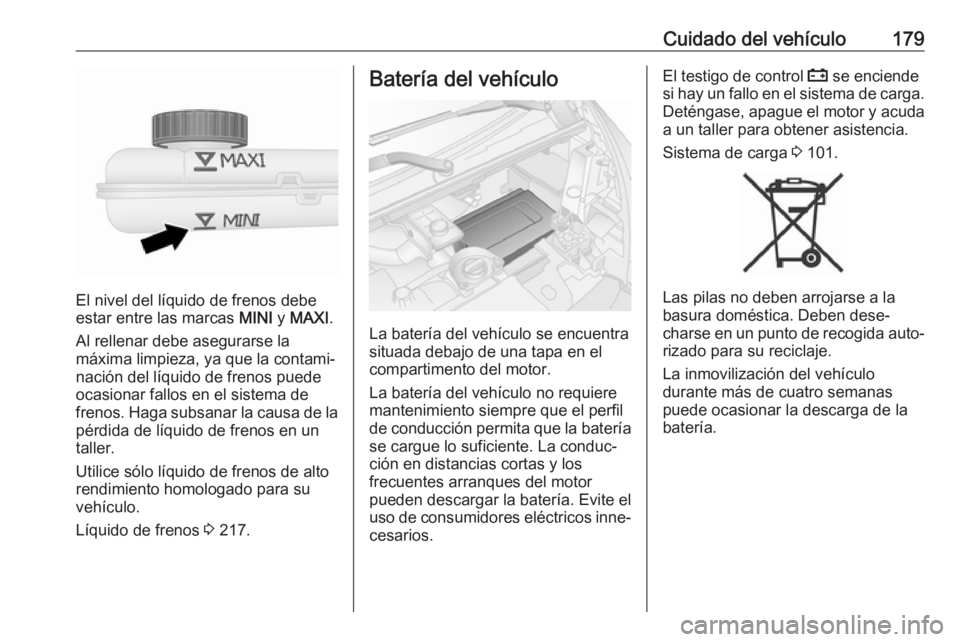

Cuidado del vehículo179
El nivel del líquido de frenos debe
estar entre las marcas MINI y MAXI .
Al rellenar debe asegurarse la
máxima limpieza, ya que la contami‐
nación del líquido de frenos puede
ocasionar fallos en el sistema de
frenos. Haga subsanar la causa de la
pérdida de líquido de frenos en un
taller.
Utilice sólo líquido de frenos de alto
rendimiento homologado para su
vehículo.
Líquido de frenos 3 217.
Batería del vehículo
La batería del vehículo se encuentra
situada debajo de una tapa en el
compartimento del motor.
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el
uso de consumidores eléctricos inne‐ cesarios.
El testigo de control p se enciende
si hay un fallo en el sistema de carga.
Deténgase, apague el motor y acuda a un taller para obtener asistencia.
Sistema de carga 3 101.
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería.

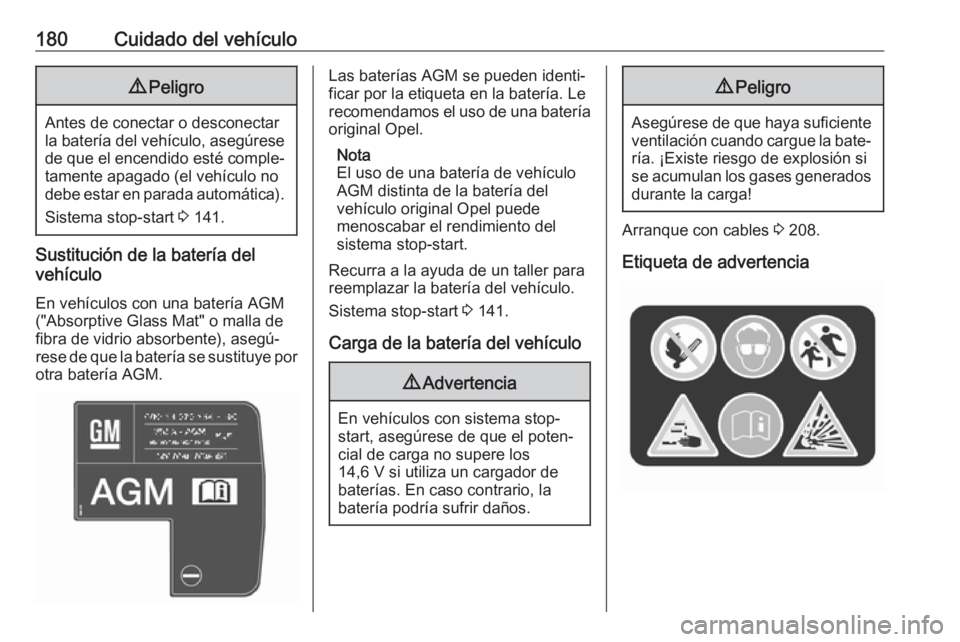

180Cuidado del vehículo9Peligro
Antes de conectar o desconectar
la batería del vehículo, asegúrese de que el encendido esté comple‐
tamente apagado (el vehículo no debe estar en parada automática).
Sistema stop-start 3 141.
Sustitución de la batería del
vehículo
En vehículos con una batería AGM
("Absorptive Glass Mat" o malla de
fibra de vidrio absorbente), asegú‐
rese de que la batería se sustituye por
otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del
vehículo original Opel puede
menoscabar el rendimiento del
sistema stop-start.
Recurra a la ayuda de un taller para
reemplazar la batería del vehículo.
Sistema stop-start 3 141.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de
baterías. En caso contrario, la
batería podría sufrir daños.
9 Peligro
Asegúrese de que haya suficiente
ventilación cuando cargue la bate‐ ría. ¡Existe riesgo de explosión sise acumulan los gases generados
durante la carga!
Arranque con cables 3 208.
Etiqueta de advertencia

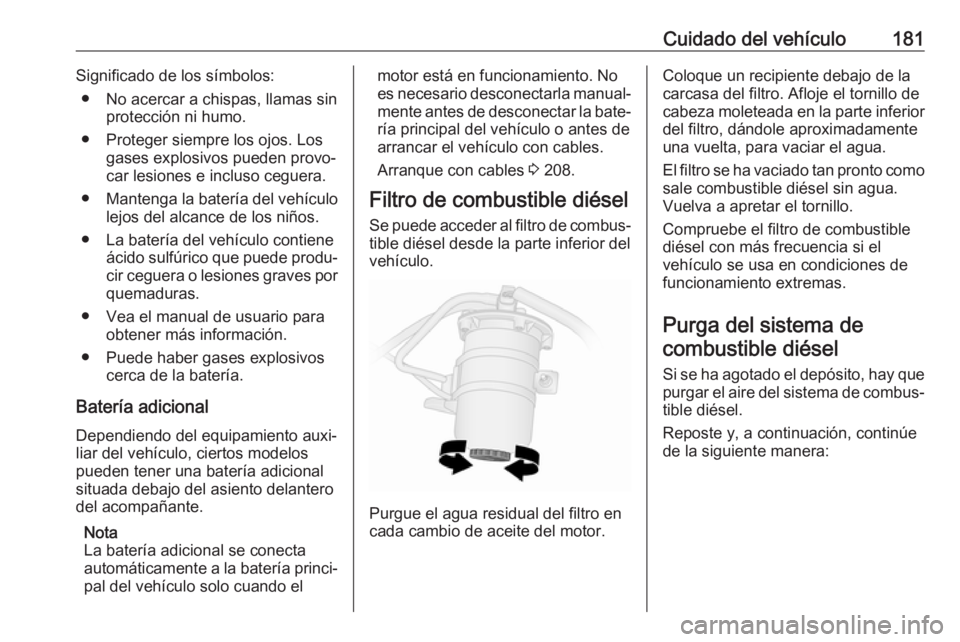

Cuidado del vehículo181Significado de los símbolos:● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐
cir ceguera o lesiones graves por quemaduras.
● Vea el manual de usuario para obtener más información.
● Puede haber gases explosivos cerca de la batería.
Batería adicional Dependiendo del equipamiento auxi‐
liar del vehículo, ciertos modelos
pueden tener una batería adicional
situada debajo del asiento delantero
del acompañante.
Nota
La batería adicional se conecta
automáticamente a la batería princi‐
pal del vehículo solo cuando elmotor está en funcionamiento. No es necesario desconectarla manual‐ mente antes de desconectar la bate‐
ría principal del vehículo o antes de
arrancar el vehículo con cables.
Arranque con cables 3 208.
Filtro de combustible diésel Se puede acceder al filtro de combus‐tible diésel desde la parte inferior del
vehículo.
Purgue el agua residual del filtro en
cada cambio de aceite del motor.
Coloque un recipiente debajo de la
carcasa del filtro. Afloje el tornillo de
cabeza moleteada en la parte inferior
del filtro, dándole aproximadamente
una vuelta, para vaciar el agua.
El filtro se ha vaciado tan pronto como sale combustible diésel sin agua.
Vuelva a apretar el tornillo.
Compruebe el filtro de combustible diésel con más frecuencia si el
vehículo se usa en condiciones de funcionamiento extremas.
Purga del sistema de combustible diésel
Si se ha agotado el depósito, hay que purgar el aire del sistema de combus‐
tible diésel.
Reposte y, a continuación, continúe
de la siguiente manera:

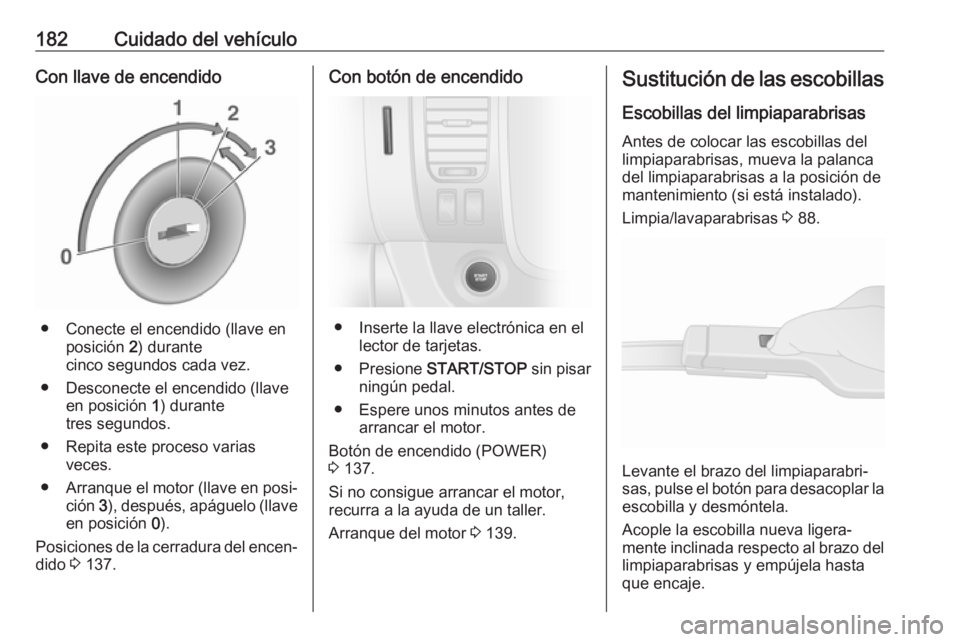

182Cuidado del vehículoCon llave de encendido
● Conecte el encendido (llave enposición 2) durante
cinco segundos cada vez.
● Desconecte el encendido (llave en posición 1) durante
tres segundos.
● Repita este proceso varias veces.
● Arranque el motor (llave en posi‐
ción 3), después, apáguelo (llave
en posición 0).
Posiciones de la cerradura del encen‐
dido 3 137.
Con botón de encendido
● Inserte la llave electrónica en el
lector de tarjetas.
● Presione START/STOP sin pisar
ningún pedal.
● Espere unos minutos antes de arrancar el motor.
Botón de encendido (POWER)
3 137.
Si no consigue arrancar el motor,
recurra a la ayuda de un taller.
Arranque del motor 3 139.
Sustitución de las escobillas
Escobillas del limpiaparabrisas
Antes de colocar las escobillas del
limpiaparabrisas, mueva la palanca
del limpiaparabrisas a la posición de
mantenimiento (si está instalado).
Limpia/lavaparabrisas 3 88.
Levante el brazo del limpiaparabri‐
sas, pulse el botón para desacoplar la
escobilla y desmóntela.
Acople la escobilla nueva ligera‐
mente inclinada respecto al brazo del limpiaparabrisas y empújela hasta
que encaje.

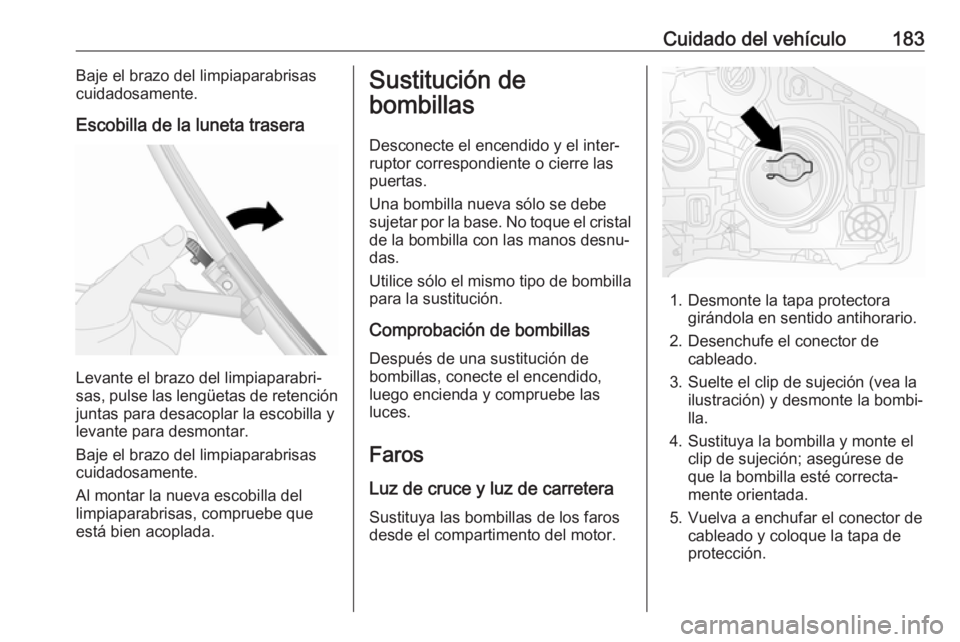

Cuidado del vehículo183Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas, pulse las lengüetas de retención
juntas para desacoplar la escobilla y
levante para desmontar.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Al montar la nueva escobilla del
limpiaparabrisas, compruebe que
está bien acoplada.
Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido,
luego encienda y compruebe las
luces.
Faros Luz de cruce y luz de carretera Sustituya las bombillas de los faros
desde el compartimento del motor.
1. Desmonte la tapa protectora girándola en sentido antihorario.
2. Desenchufe el conector de cableado.
3. Suelte el clip de sujeción (vea la ilustración) y desmonte la bombi‐
lla.
4. Sustituya la bombilla y monte el clip de sujeción; asegúrese de
que la bombilla esté correcta‐
mente orientada.
5. Vuelva a enchufar el conector de cableado y coloque la tapa de
protección.

184Cuidado del vehículoLuces laterales/luces de
circulación diurna
1. Desmonte la tapa protectora girándola en sentido antihorario.
2. Suelte los clips de retención y extraiga el portalámparas de lacarcasa del reflector.
3. Cambie la bombilla.
4. Monte el portalámparas en la carcasa del reflector y acople los
clips de retención.
5. Monte la tapa protectora.
Luces antiniebla
Acceda a la bombilla del faro antinie‐ bla desde debajo del vehículo.
1. En el lado izquierdo del vehículo, suelte la grapa de retención y
abra la tapa de acceso.
En el lado derecho del vehículo, extraiga los dos tornillos y las
grapas de retención para retirar la tapa de acceso.
2. Desenchufe el conector de cableado.
3. Gire el portalámparas en sentido antihorario y extraiga la bombilla.
4. Cambie la bombilla y coloque elportalámparas.
5. Vuelva a enchufar el conector. 6. En el lado izquierdo del vehículo, cierre la tapa de acceso.
En el lado derecho del vehículo, monte la tapa de acceso y vuelva
a colocar los dos tornillos.

Cuidado del vehículo185Intermitentes delanteros
1. Desmonte el portalámparas de lacaja del reflector girándolo en
sentido antihorario.
2. Cambie la bombilla.
3. Monte el portalámparas en la caja
del reflector.
Luces traseras Luces traseras, de freno e
intermitentes
Abra las puertas traseras o el portón
trasero para acceder a las luces
traseras.
1. Desmonte los tres pernos (utilice la herramienta suministrada).
2. Extraiga cuidadosamente el grupo óptico de los pasadores de
sujeción en la parte exterior y
desmóntelo.
3. Desenchufe el conector del grupo
óptico.4. Gire el portalámparas hacia la izquierda para separarlo de la
lámpara.
5. Cambie la bombilla.
6. Haga presión para montar el portalámparas en la lámpara,luego gírelo hacia la derecha para fijarlo.
7. Vuelva a enchufar el conector de cableado al grupo óptico y
compruebe que está correcta‐
mente colocado.

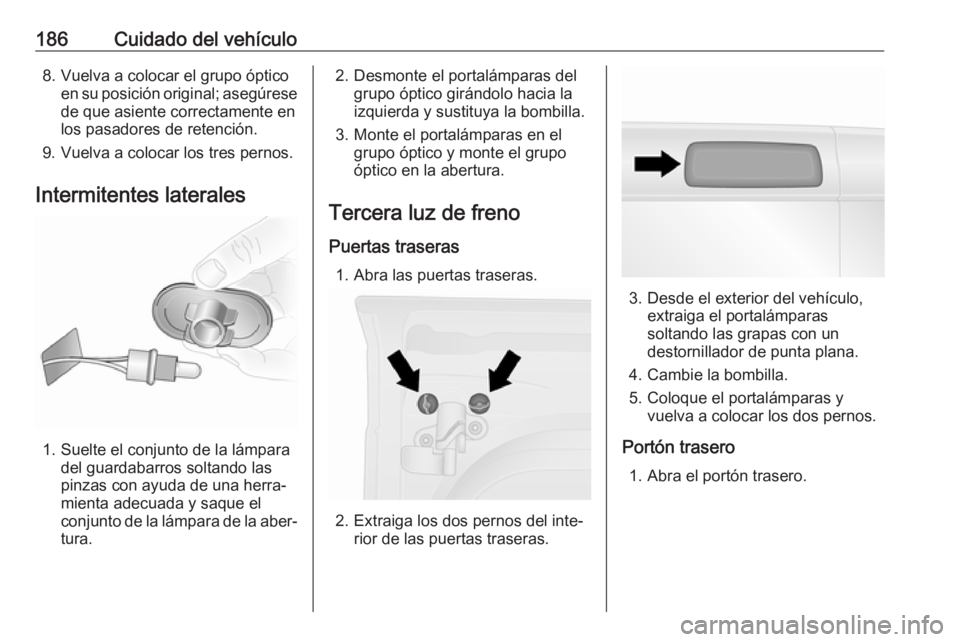

186Cuidado del vehículo8. Vuelva a colocar el grupo ópticoen su posición original; asegúrese
de que asiente correctamente en
los pasadores de retención.
9. Vuelva a colocar los tres pernos.
Intermitentes laterales
1. Suelte el conjunto de la lámpara del guardabarros soltando las
pinzas con ayuda de una herra‐
mienta adecuada y saque el
conjunto de la lámpara de la aber‐
tura.
2. Desmonte el portalámparas del grupo óptico girándolo hacia la
izquierda y sustituya la bombilla.
3. Monte el portalámparas en el grupo óptico y monte el grupo
óptico en la abertura.
Tercera luz de freno Puertas traseras 1. Abra las puertas traseras.
2. Extraiga los dos pernos del inte‐ rior de las puertas traseras.
3. Desde el exterior del vehículo,extraiga el portalámparas
soltando las grapas con un
destornillador de punta plana.
4. Cambie la bombilla.
5. Coloque el portalámparas y vuelva a colocar los dos pernos.
Portón trasero 1. Abra el portón trasero.

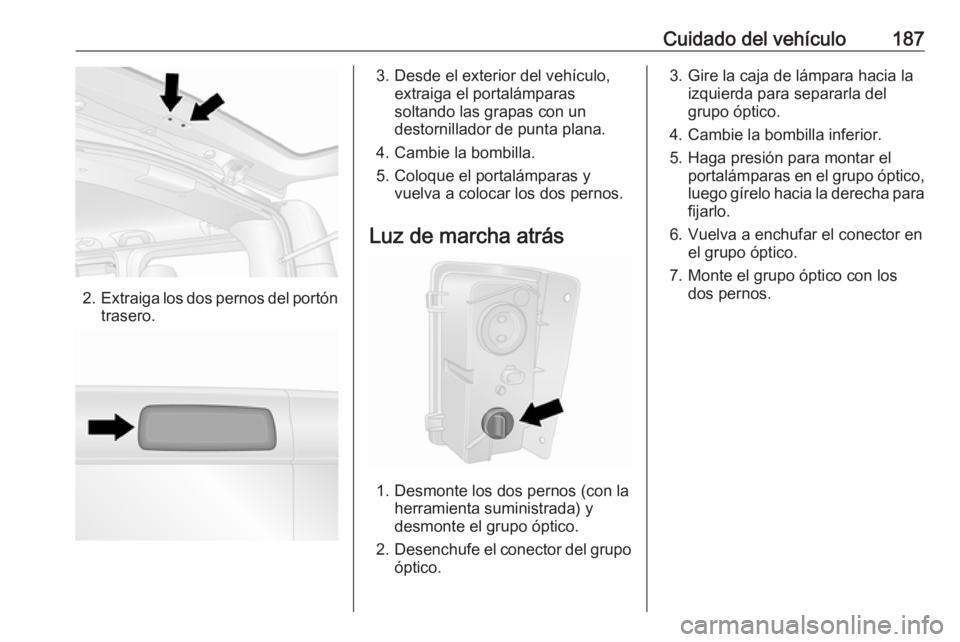

Cuidado del vehículo187
2.Extraiga los dos pernos del portón
trasero.
3. Desde el exterior del vehículo, extraiga el portalámparas
soltando las grapas con un
destornillador de punta plana.
4. Cambie la bombilla.
5. Coloque el portalámparas y vuelva a colocar los dos pernos.
Luz de marcha atrás
1. Desmonte los dos pernos (con la herramienta suministrada) y
desmonte el grupo óptico.
2. Desenchufe el conector del grupo
óptico.
3. Gire la caja de lámpara hacia la izquierda para separarla del
grupo óptico.
4. Cambie la bombilla inferior. 5. Haga presión para montar el portalámparas en el grupo óptico,luego gírelo hacia la derecha para
fijarlo.
6. Vuelva a enchufar el conector en el grupo óptico.
7. Monte el grupo óptico con los dos pernos.

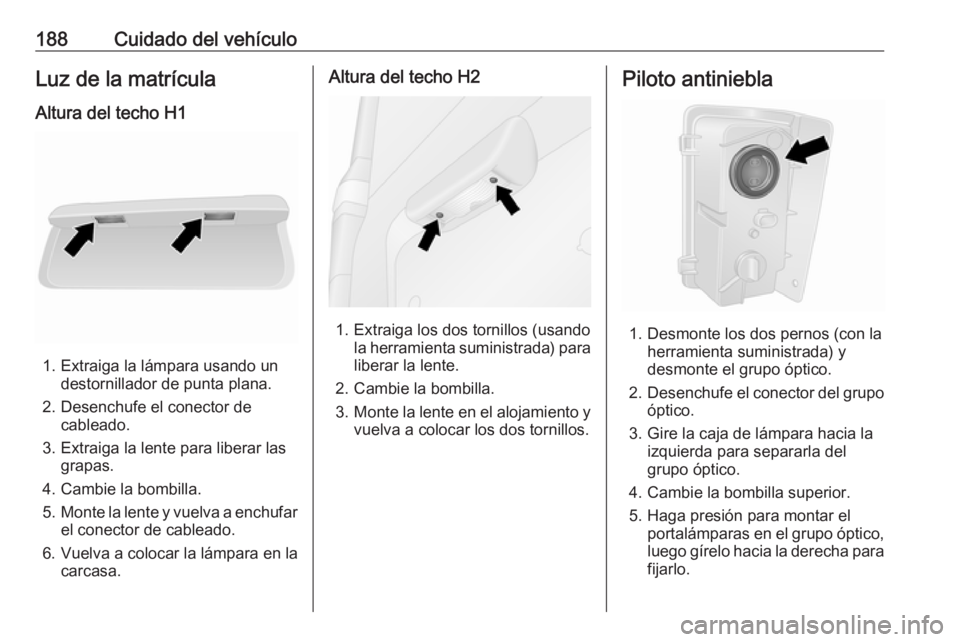

188Cuidado del vehículoLuz de la matrículaAltura del techo H1
1. Extraiga la lámpara usando un destornillador de punta plana.
2. Desenchufe el conector de cableado.
3. Extraiga la lente para liberar las grapas.
4. Cambie la bombilla.
5. Monte la lente y vuelva a enchufar
el conector de cableado.
6. Vuelva a colocar la lámpara en la carcasa.
Altura del techo H2
1. Extraiga los dos tornillos (usandola herramienta suministrada) para
liberar la lente.
2. Cambie la bombilla.
3. Monte la lente en el alojamiento y
vuelva a colocar los dos tornillos.
Piloto antiniebla
1. Desmonte los dos pernos (con la herramienta suministrada) y
desmonte el grupo óptico.
2. Desenchufe el conector del grupo
óptico.
3. Gire la caja de lámpara hacia la izquierda para separarla del
grupo óptico.
4. Cambie la bombilla superior.
5. Haga presión para montar el portalámparas en el grupo óptico,luego gírelo hacia la derecha para
fijarlo.
