Cuidado del vehículo199Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja
de los neumáticos. Compruebe la
presión de los cuatro neumáticos.
Si hay que reducir o aumentar lapresión de los neumáticos, desco‐necte el encendido.
Monte únicamente ruedas con senso‐
res de presión, de lo contrario, w
parpadeará durante varios segundos,
después se ilumina de manera conti‐
nua junto con el testigo de control F
3 101 y aparecerá un mensaje
correspondiente en el centro de infor‐
mación del conductor.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de
control de presión de los neumáticos
no funciona para este tipo de ruedas. El sistema de control de presión de
los neumáticos sigue funcionando
para las otras tres ruedas.El testigo de control w y el mensaje
correspondiente aparecen en cada
ciclo de encendido hasta que se
inflan los neumáticos con la presión
correcta.
Centro de información del conductor
3 106.
Mensajes del vehículo 3 107.
Pinchazo
Un pinchazo o un neumático inflado
muy por debajo de la presión reque‐
rida se indican con la iluminación del
testigo de control w junto con C
3 102 y la aparición del mensaje
correspondiente en el centro de infor‐
mación del conductor. Detenga el
vehículo y pare el motor.
Presión de los neumáticos 3 233.
Juego de reparación de neumáticos
3 202.
Rueda de repuesto 3 206.
Cambio de una rueda 3 204.Función de reaprendizaje
Después de haber reparado un
pinchazo y tras inflar las ruedas con
la presión de los neumáticos
correcta, el sistema de control de
presión de los neumáticos debe
volver a calcular.
Presión de los neumáticos 3 233.
Juego de reparación de neumáticos
3 202.
Durante la conducción, seleccione el
menú de presión de los neumáticos
en el centro de información del
conductor pulsando el botón del
extremo de la palanca del limpiapa‐
rabrisas. Mantenga pulsado unos
Page 202 of 247
200Cuidado del vehículocinco segundos para inicializar el
nuevo cálculo. Aparece el mensaje
correspondiente en el centro de infor‐
mación del conductor.
Puede ser necesario que transcurran
varios minutos de conducción a una
velocidad superior a 40 km/h para
completar el proceso de programa‐
ción. Durante este tiempo, el sistema
solo puede proporcionar información
limitada.
Si surgen problemas durante el
proceso de reprogramación, el
testigo de control w permanecerá
encendido y aparecerá un mensaje
de advertencia en el Centro de infor‐
mación del conductor.
Centro de información del conductor
3 106.
Mensajes del vehículo 3 107.
Información general
El uso de cadenas para nieve o
juegos de reparación de neumáticos
disponibles en comercios puede
menoscabar el funcionamiento delsistema. Se recomienda el uso de
juegos de reparación de neumáticos
homologados por el fabricante.
Juego de reparación de neumáticos
3 202, Cadenas para nieve 3 201.
Los sistemas de radio externos con gran potencia pueden perturbar el
funcionamiento del sistema de
control de la presión de los neumáti‐
cos.
Cada vez que se sustituyan neumáti‐ cos hay que desmontar y revisar en
un taller los sensores del sistema de
control de presión de los neumáticos.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de
dos a tres mm (neumáticos de
invierno: a los cuatro mm).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo de los neumáticos de un eje no varíe
en más de dos mm.
La profundidad mínima autorizada
legalmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica
mediante marcas en el flanco del
neumático.
Los neumáticos envejecen, aunque
no se usen. Recomendamos sustituir
los neumáticos cada seis años.
Page 203 of 247
Cuidado del vehículo201Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un
tamaño diferente a los montados de
fábrica, puede ser necesario repro‐
gramar el velocímetro, así como la
presión nominal de los neumáticos, y
realizar otras modificaciones en el vehículo.
Al cambiar a neumáticos de otro
tamaño, haga sustituir la pegatina
con la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su
vehículo.
Tapacubos
Se deben utilizar tapacubos y neumá‐
ticos homologados por el fabricante
para el vehículo correspondiente, que cumplen todos los requisitos de la
combinación de llanta y neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 15 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
Para los neumáticos de tamaño
215/60 R17, recurra a un taller.9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Puede que los tapacubos de las llan‐
tas de acero rocen con alguna parte
de las cadenas. En tal caso,
desmonte los tapacubos.
Las cadenas sólo deben usarse a
velocidades de hasta 50 km/h y, en
trayectos sin nieve, sólo deben
usarse poco tiempo ya que, cuando
se circula por una carretera dura, se
desgastan rápidamente y pueden
romperse.
No se pueden utilizar cadenas en la
rueda de emergencia.
Page 204 of 247
202Cuidado del vehículoJuego de reparación deneumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
la superficie de rodadura y en el
flanco del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los
cuatro mm o que estén en el lateral
del neumático, cerca de la llanta, no
pueden ser subsanados con el juego
de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No utilice la rueda reparada
durante un período de tiempo
prolongado.
La dirección y la maniobrabilidad
pueden verse afectadas.
Si el vehículo tiene un neumático
pinchado:
Accione el freno de estacionamiento
y engrane la primera o la marcha
atrás.
El juego de reparación de neumáticos está situado debajo del asiento del
conductor. Herramientas del vehículo
3 194.
1. Desmonte el compresor y el bote de sellador de la caja del juego de
reparación de neumáticos.
2. Saque el cable de conexión y el tubo flexible de aire de los
compartimentos situados en la
parte inferior del compresor.
3. Enrosque el tubo flexible de aire a
la conexión del bote de sellador.
4. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
5. Desenrosque el tapón de la válvula del neumático averiado.
6. Enrosque el tubo flexible de llenado a la válvula del neumá‐
tico.
7. El interruptor del compresor debe
estar en O.
8. Conecte el cable de conexión eléctrica a la toma de corriente o
en el encendedor.
Page 205 of 247
Cuidado del vehículo203Para impedir la descarga de la
batería del vehículo, recomenda‐
mos dejar el motor en marcha.
9. Ponga el interruptor del compre‐ sor en I. El neumático se llenará
con el sellador.
10. El manómetro del compresor puede llegar a mostrar breve‐
mente presiones de hasta
seis bar (600 kPa/87 psi). Poste‐
riormente, la presión empieza a
descender.
11. Todo el sellador se bombea al interior del neumático. A conti‐
nuación, se infla el neumático.
12. La presión prescrita para el neumático debería alcanzarse en
un plazo de 15 minutos. Presión
de los neumáticos 3 233. Una
vez alcanzada la presión
correcta, desconecte el compre‐
sor.
Si la presión prescrita no se
alcanza en un plazo de
15 minutos, desconecte el juego
de reparación de neumáticos.
Mueva el vehículo para que el
neumático gire una vuelta
completa (aprox. dos metros).
Vuelva a conectar el juego de
reparación de neumáticos y conti‐
núe el proceso de inflado durante
otros 15 minutos. Si aún no se
alcanza la presión prescrita, signi‐
fica que el daño del neumático es
demasiado grave. Recurra a la
ayuda de un taller.
Vacíe el exceso de presión de los neumáticos mediante el botón
situado junto al indicador de
presión.
El compresor no debe estar en
servicio más de 15 minutos.
13. Desconecte el juego de repara‐ ción de neumáticos.
14. Elimine el exceso de sellador con
un paño.
15. La pegatina que se adjunta con el
juego de reparación de neumáti‐
cos, que indica la velocidad
máxima autorizada, debe colo‐
carse en el campo visual del
conductor.
16. Guarde el bote de sellador en la bolsa de plástico. Vuelva a colo‐
car el juego de reparación de
neumáticos en la caja y guárdela
debajo del asiento del conductor.
Page 206 of 247
204Cuidado del vehículo
17. Continúe la marcha inmediata‐mente para que el sellador se
distribuya uniformemente por
todo el neumático. Tras haber
recorrido diez km aproximada‐
mente (no más de diez minutos),
pare y compruebe la presión del
neumático usando el compresor.
Al hacerlo, atornille el tubo flexible
de aire del compresor directa‐
mente en la válvula del neumá‐
tico.
18. Si la presión del neumático es superior a 2,2 bares (220 kPa/
31 psi), ajústela al valor correcto.
Repita el procedimiento hasta
que no haya más pérdida de
presión.
Si la presión del neumático ha
descendido por debajo de
2,2 bares (220 kPa/31 psi), no se
puede circular con el vehículo.
Recurra a la ayuda de un taller.
19. Separe el juego de reparación de neumáticos, vuelva a colocarlo enla caja y guárdela debajo del
asiento del conductor.9 Advertencia
Evite que el sellador entre en
contacto con la piel, los ojos o la
ropa. Si llegara a ingerirse, acuda
inmediatamente al médico.
Nota
Las características de conducción
del neumático reparado se ven afec‐
tadas negativamente, por lo que es
recomendable sustituir dicho
neumático.
Si el compresor produce ruidos
anómalos o se calienta, déjelo
desconectado durante al menos 30 minutos.
Preste atención a la información
sobre condiciones de almacena‐
miento y a la caducidad en el bote
de sellador. Transcurrida dicha
fecha, no se puede garantizar la
capacidad de sellado.
Sustituya el bote de sellador una vez usado. Deseche el bote sellador
conforme a las disposiciones lega‐
les vigentes.

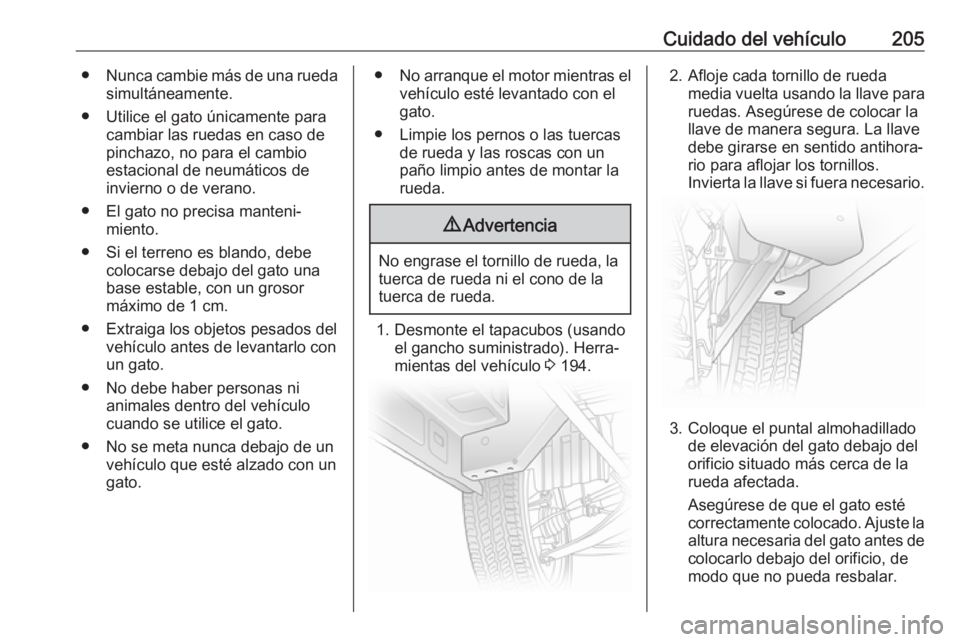

Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de
neumáticos en vez de una rueda de
repuesto 3 202.
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de
marcha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera o la
marcha atrás.
● Saque la rueda de repuesto 3 206.
Page 207 of 247
Cuidado del vehículo205●Nunca cambie más de una rueda
simultáneamente.
● Utilice el gato únicamente para cambiar las ruedas en caso depinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno es blando, debe colocarse debajo del gato una
base estable, con un grosor
máximo de 1 cm.
● Extraiga los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.● No arranque el motor mientras el
vehículo esté levantado con el
gato.
● Limpie los pernos o las tuercas de rueda y las roscas con un
paño limpio antes de montar la
rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desmonte el tapacubos (usando el gancho suministrado). Herra‐
mientas del vehículo 3 194.
2. Afloje cada tornillo de rueda
media vuelta usando la llave para
ruedas. Asegúrese de colocar la
llave de manera segura. La llave
debe girarse en sentido antihora‐
rio para aflojar los tornillos.
Invierta la llave si fuera necesario.
3. Coloque el puntal almohadillado de elevación del gato debajo del
orificio situado más cerca de la
rueda afectada.
Asegúrese de que el gato esté
correctamente colocado. Ajuste la
altura necesaria del gato antes de colocarlo debajo del orificio, de
modo que no pueda resbalar.
Page 208 of 247

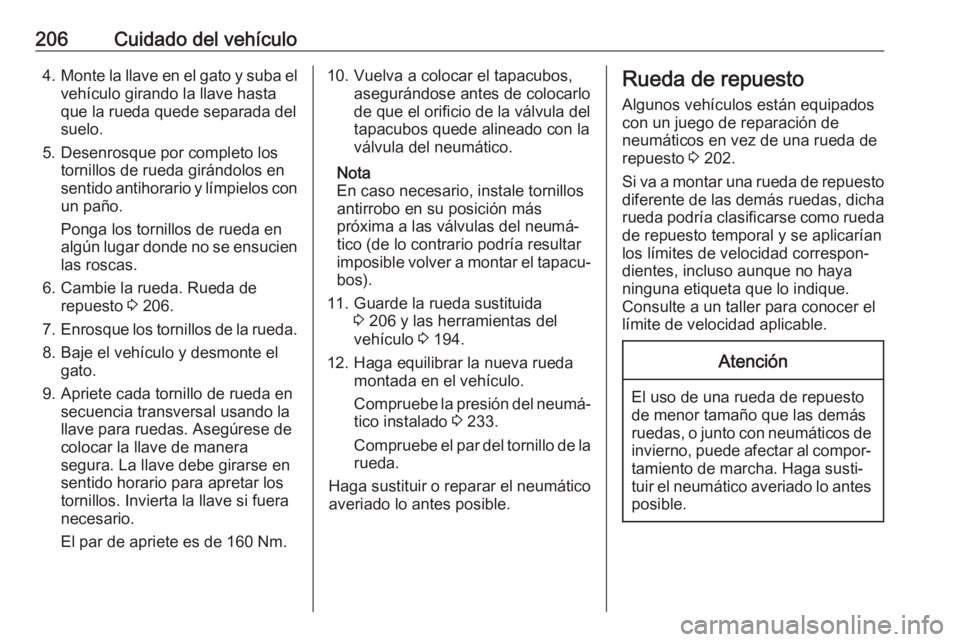

206Cuidado del vehículo4.Monte la llave en el gato y suba el
vehículo girando la llave hasta
que la rueda quede separada del
suelo.
5. Desenrosque por completo los tornillos de rueda girándolos en
sentido antihorario y límpielos con
un paño.
Ponga los tornillos de rueda en
algún lugar donde no se ensucien las roscas.
6. Cambie la rueda. Rueda de repuesto 3 206.
7. Enrosque los tornillos de la rueda.
8. Baje el vehículo y desmonte el gato.
9. Apriete cada tornillo de rueda en secuencia transversal usando la
llave para ruedas. Asegúrese de
colocar la llave de manera
segura. La llave debe girarse en
sentido horario para apretar los
tornillos. Invierta la llave si fuera
necesario.
El par de apriete es de 160 Nm.10. Vuelva a colocar el tapacubos, asegurándose antes de colocarlo
de que el orificio de la válvula del
tapacubos quede alineado con la
válvula del neumático.
Nota
En caso necesario, instale tornillos
antirrobo en su posición más
próxima a las válvulas del neumá‐ tico (de lo contrario podría resultar
imposible volver a montar el tapacu‐
bos).
11. Guarde la rueda sustituida 3 206 y las herramientas del
vehículo 3 194.
12. Haga equilibrar la nueva rueda montada en el vehículo.
Compruebe la presión del neumá‐
tico instalado 3 233.
Compruebe el par del tornillo de la rueda.
Haga sustituir o reparar el neumático
averiado lo antes posible.Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de
neumáticos en vez de una rueda de
repuesto 3 202.
Si va a montar una rueda de repuesto
diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda de repuesto temporal y se aplicarían
los límites de velocidad correspon‐ dientes, incluso aunque no haya
ninguna etiqueta que lo indique.
Consulte a un taller para conocer el
límite de velocidad aplicable.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Page 209 of 247

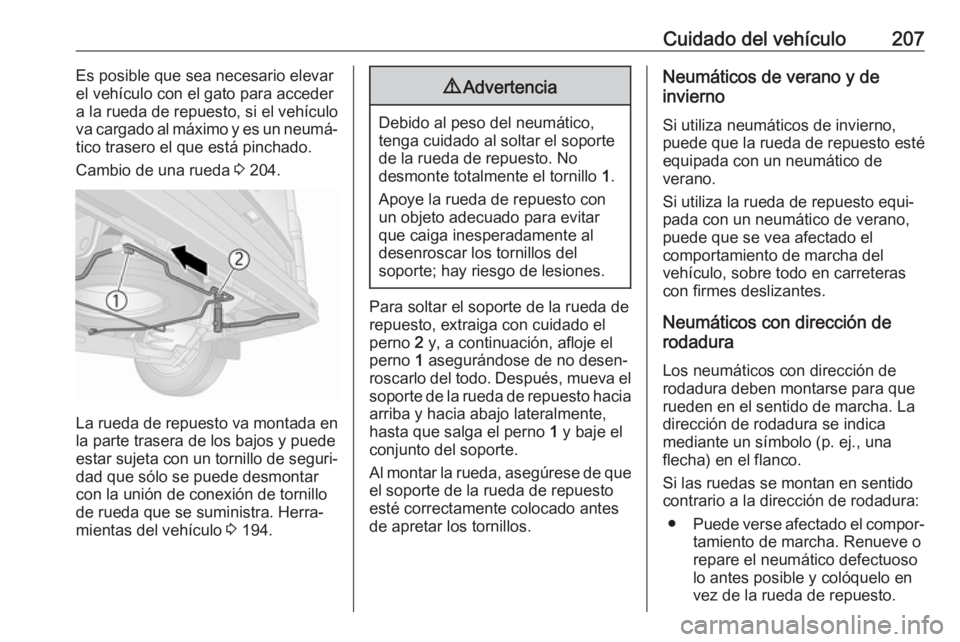

Cuidado del vehículo207Es posible que sea necesario elevar
el vehículo con el gato para acceder a la rueda de repuesto, si el vehículo
va cargado al máximo y es un neumá‐
tico trasero el que está pinchado.
Cambio de una rueda 3 204.
La rueda de repuesto va montada en
la parte trasera de los bajos y puede
estar sujeta con un tornillo de seguri‐
dad que sólo se puede desmontar
con la unión de conexión de tornillo
de rueda que se suministra. Herra‐
mientas del vehículo 3 194.
9 Advertencia
Debido al peso del neumático,
tenga cuidado al soltar el soporte de la rueda de repuesto. No
desmonte totalmente el tornillo 1.
Apoye la rueda de repuesto con
un objeto adecuado para evitar
que caiga inesperadamente al
desenroscar los tornillos del
soporte; hay riesgo de lesiones.
Para soltar el soporte de la rueda de
repuesto, extraiga con cuidado el perno 2 y, a continuación, afloje el
perno 1 asegurándose de no desen‐
roscarlo del todo. Después, mueva el soporte de la rueda de repuesto hacia
arriba y hacia abajo lateralmente,
hasta que salga el perno 1 y baje el
conjunto del soporte.
Al montar la rueda, asegúrese de que el soporte de la rueda de repuesto
esté correctamente colocado antes
de apretar los tornillos.
Neumáticos de verano y de
invierno
Si utiliza neumáticos de invierno,
puede que la rueda de repuesto esté
equipada con un neumático de
verano.
Si utiliza la rueda de repuesto equi‐
pada con un neumático de verano,
puede que se vea afectado el
comportamiento de marcha del
vehículo, sobre todo en carreteras
con firmes deslizantes.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica
mediante un símbolo (p. ej., una
flecha) en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o repare el neumático defectuoso
lo antes posible y colóquelo en
vez de la rueda de repuesto.
Page 210 of 247

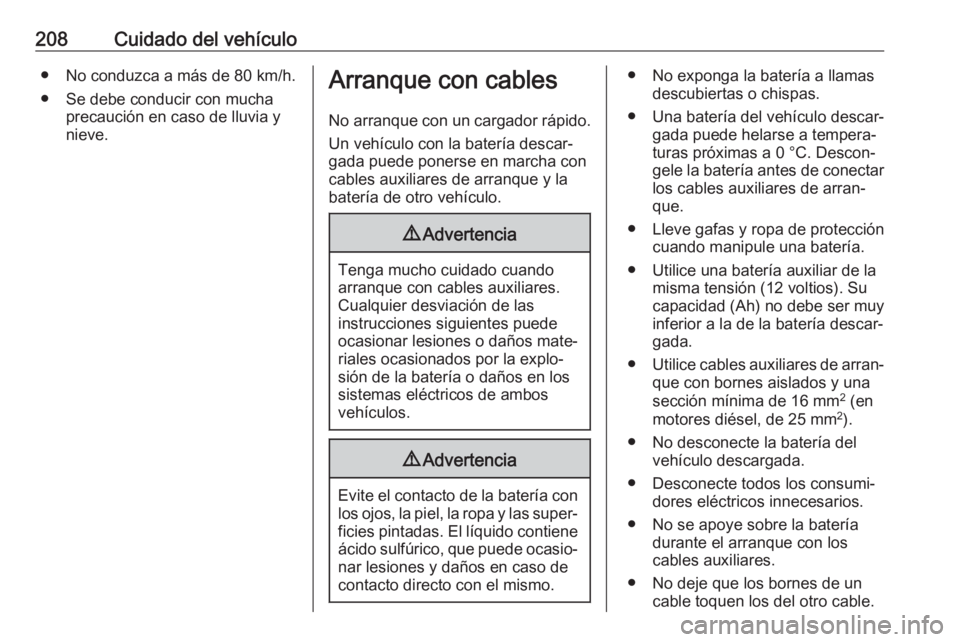

208Cuidado del vehículo● No conduzca a más de 80 km/h.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.Arranque con cables
No arranque con un cargador rápido.
Un vehículo con la batería descar‐
gada puede ponerse en marcha con cables auxiliares de arranque y la
batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐
ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
● No exponga la batería a llamas descubiertas o chispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐ gele la batería antes de conectar los cables auxiliares de arran‐
que.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 voltios). Su
capacidad (Ah) no debe ser muy inferior a la de la batería descar‐
gada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería durante el arranque con los
cables auxiliares.
● No deje que los bornes de un cable toquen los del otro cable.
