OPEL VIVARO B 2017.5 Omaniku käsiraamat (in Estonian)

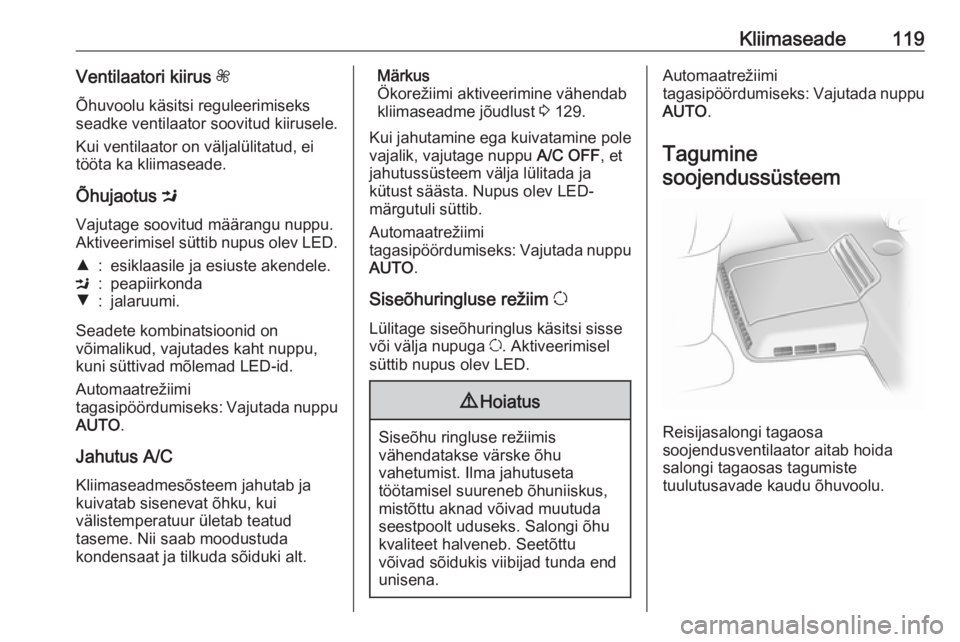

Kliimaseade119Ventilaatori kiirus Z
Õhuvoolu käsitsi reguleerimiseks
seadke ventilaator soovitud kiirusele.
Kui ventilaator on väljalülitatud, ei
tööta ka kliimaseade.
Õhujaotus M
Vajutage soovitud määrangu nuppu. Aktiveerimisel süttib nupus olev LED.R:esiklaasile ja esiuste akendele.M:peapiirkondaS:jalaruumi.
Seadete kombinatsioonid on
võimalikud, vajutades kaht nuppu,
kuni süttivad mõlemad LED-id.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu AUTO .
Jahutus A/C
Kliimaseadmesõsteem jahutab ja kuivatab sisenevat õhku, kui
välistemperatuur ületab teatud
taseme. Nii saab moodustuda
kondensaat ja tilkuda sõiduki alt.
Märkus
Ökorežiimi aktiveerimine vähendab
kliimaseadme jõudlust 3 129.
Kui jahutamine ega kuivatamine pole
vajalik, vajutage nuppu A/C OFF, et
jahutussüsteem välja lülitada ja
kütust säästa. Nupus olev LED-
märgutuli süttib.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu AUTO .
Siseõhuringluse režiim u
Lülitage siseõhuringlus käsitsi sisse
või välja nupuga u. Aktiveerimisel
süttib nupus olev LED.9 Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
seestpoolt uduseks. Salongi õhu
kvaliteet halveneb. Seetõttu
võivad sõidukis viibijad tunda end
unisena.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu AUTO .
Tagumine
soojendussüsteem
Reisijasalongi tagaosa
soojendusventilaator aitab hoida
salongi tagaosas tagumiste
tuulutusavade kaudu õhuvoolu.

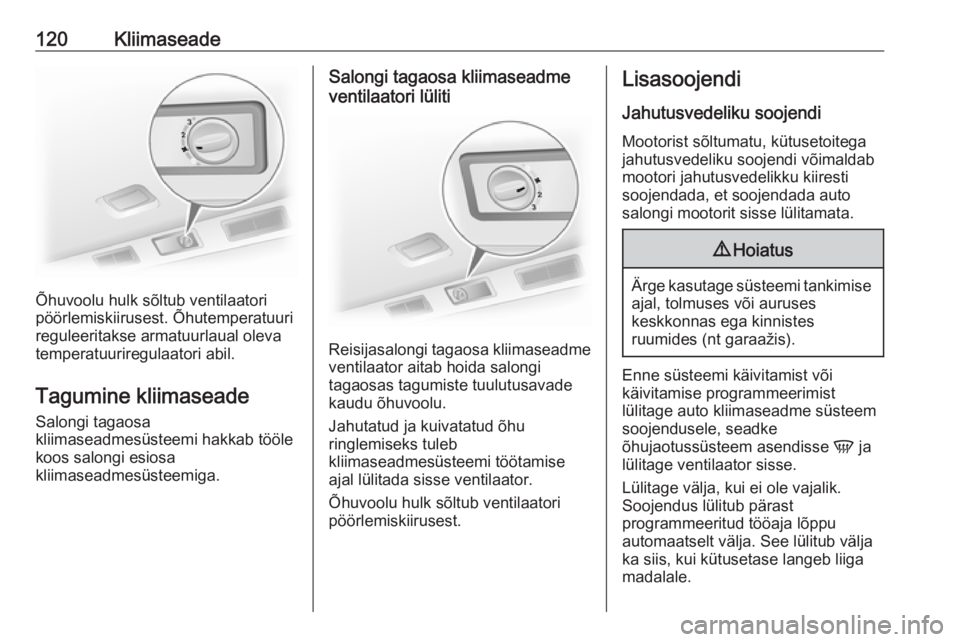

120Kliimaseade
Õhuvoolu hulk sõltub ventilaatori
pöörlemiskiirusest. Õhutemperatuuri
reguleeritakse armatuurlaual oleva
temperatuuriregulaatori abil.
Tagumine kliimaseade Salongi tagaosa
kliimaseadmesüsteemi hakkab tööle
koos salongi esiosa
kliimaseadmesüsteemiga.
Salongi tagaosa kliimaseadme
ventilaatori lüliti
Reisijasalongi tagaosa kliimaseadme ventilaator aitab hoida salongi
tagaosas tagumiste tuulutusavade
kaudu õhuvoolu.
Jahutatud ja kuivatatud õhu
ringlemiseks tuleb
kliimaseadmesüsteemi töötamise
ajal lülitada sisse ventilaator.
Õhuvoolu hulk sõltub ventilaatori
pöörlemiskiirusest.
Lisasoojendi
Jahutusvedeliku soojendiMootorist sõltumatu, kütusetoitega
jahutusvedeliku soojendi võimaldab
mootori jahutusvedelikku kiiresti
soojendada, et soojendada auto
salongi mootorit sisse lülitamata.9 Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Enne süsteemi käivitamist või
käivitamise programmeerimist
lülitage auto kliimaseadme süsteem
soojendusele, seadke
õhujaotussüsteem asendisse V ja
lülitage ventilaator sisse.
Lülitage välja, kui ei ole vajalik.
Soojendus lülitub pärast
programmeeritud tööaja lõppu
automaatselt välja. See lülitub välja
ka siis, kui kütusetase langeb liiga
madalale.

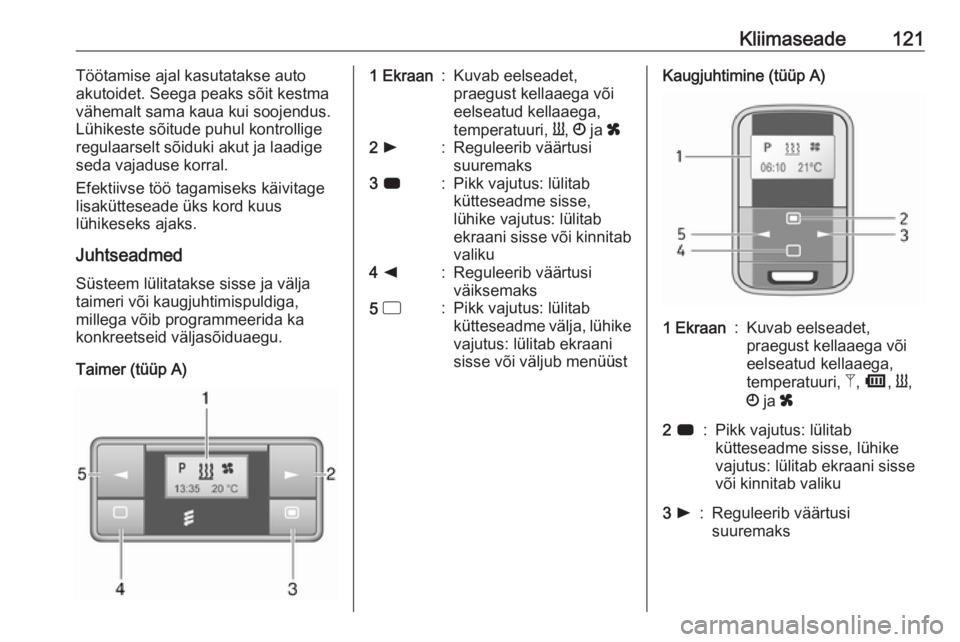

Kliimaseade121Töötamise ajal kasutatakse auto
akutoidet. Seega peaks sõit kestma
vähemalt sama kaua kui soojendus.
Lühikeste sõitude puhul kontrollige
regulaarselt sõiduki akut ja laadige
seda vajaduse korral.
Efektiivse töö tagamiseks käivitage
lisakütteseade üks kord kuus
lühikeseks ajaks.
Juhtseadmed
Süsteem lülitatakse sisse ja välja
taimeri või kaugjuhtimispuldiga,
millega võib programmeerida ka
konkreetseid väljasõiduaegu.
Taimer (tüüp A)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Y, Ö ja x2 l:Reguleerib väärtusi
suuremaks3 7:Pikk vajutus: lülitab
kütteseadme sisse,
lühike vajutus: lülitab
ekraani sisse või kinnitab
valiku4 k:Reguleerib väärtusi
väiksemaks5 d:Pikk vajutus: lülitab
kütteseadme välja, lühike vajutus: lülitab ekraani
sisse või väljub menüüstKaugjuhtimine (tüüp A)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 7:Pikk vajutus: lülitab
kütteseadme sisse, lühike
vajutus: lülitab ekraani sisse
või kinnitab valiku3 l:Reguleerib väärtusi
suuremaks

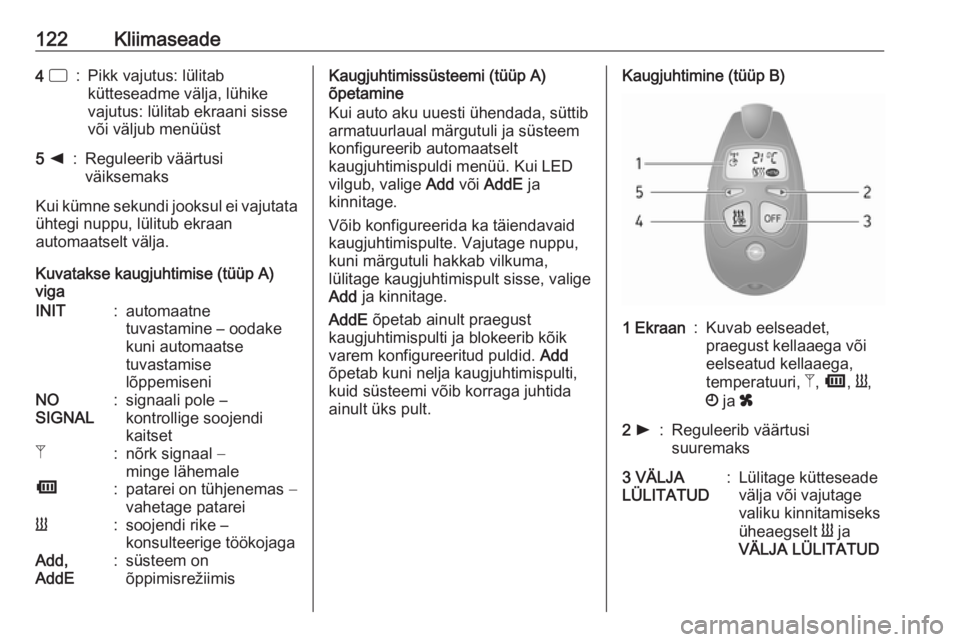

122Kliimaseade4 d:Pikk vajutus: lülitab
kütteseadme välja, lühike
vajutus: lülitab ekraani sisse
või väljub menüüst5 k:Reguleerib väärtusi
väiksemaks
Kui kümne sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.
Kuvatakse kaugjuhtimise (tüüp A)
viga
INIT:automaatne
tuvastamine – oodake
kuni automaatse
tuvastamise
lõppemiseniNO
SIGNAL:signaali pole –
kontrollige soojendi
kaitsetZ:nõrk signaal −
minge lähemaleÜ:patarei on tühjenemas −
vahetage patareiY:soojendi rike –
konsulteerige töökojagaAdd,
AddE:süsteem on
õppimisrežiimisKaugjuhtimissüsteemi (tüüp A)
õpetamine
Kui auto aku uuesti ühendada, süttib armatuurlaual märgutuli ja süsteemkonfigureerib automaatselt
kaugjuhtimispuldi menüü. Kui LED
vilgub, valige Add või AddE ja
kinnitage.
Võib konfigureerida ka täiendavaid
kaugjuhtimispulte. Vajutage nuppu,
kuni märgutuli hakkab vilkuma,
lülitage kaugjuhtimispult sisse, valige
Add ja kinnitage.
AddE õpetab ainult praegust
kaugjuhtimispulti ja blokeerib kõik
varem konfigureeritud puldid. Add
õpetab kuni nelja kaugjuhtimispulti,
kuid süsteemi võib korraga juhtida
ainult üks pult.Kaugjuhtimine (tüüp B)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 l:Reguleerib väärtusi
suuremaks3 VÄLJA
LÜLITATUD:Lülitage kütteseade
välja või vajutage
valiku kinnitamiseks
üheaegselt Y ja
VÄLJA LÜLITATUD

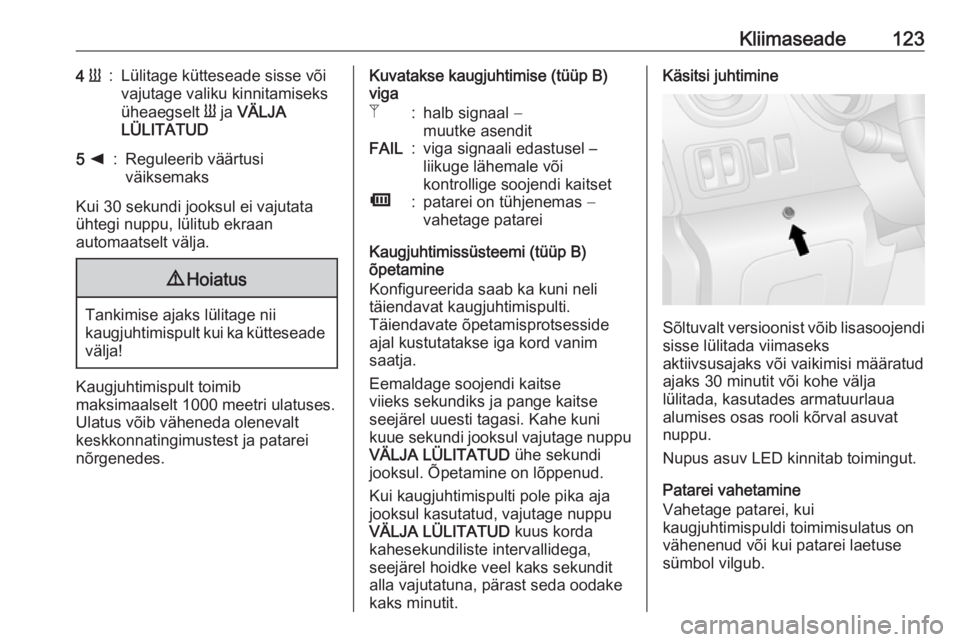

Kliimaseade1234 Y:Lülitage kütteseade sisse või
vajutage valiku kinnitamiseks
üheaegselt Y ja VÄLJA
LÜLITATUD5 k:Reguleerib väärtusi
väiksemaks
Kui 30 sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.
9 Hoiatus
Tankimise ajaks lülitage nii
kaugjuhtimispult kui ka kütteseade välja!
Kaugjuhtimispult toimib
maksimaalselt 1000 meetri ulatuses.
Ulatus võib väheneda olenevalt
keskkonnatingimustest ja patarei
nõrgenedes.
Kuvatakse kaugjuhtimise (tüüp B)
vigaZ:halb signaal −
muutke asenditFAIL:viga signaali edastusel –
liikuge lähemale või
kontrollige soojendi kaitsetÜ:patarei on tühjenemas −
vahetage patarei
Kaugjuhtimissüsteemi (tüüp B)
õpetamine
Konfigureerida saab ka kuni neli täiendavat kaugjuhtimispulti.
Täiendavate õpetamisprotsesside
ajal kustutatakse iga kord vanim
saatja.
Eemaldage soojendi kaitse
viieks sekundiks ja pange kaitse
seejärel uuesti tagasi. Kahe kuni
kuue sekundi jooksul vajutage nuppu
VÄLJA LÜLITATUD ühe sekundi
jooksul. Õpetamine on lõppenud.
Kui kaugjuhtimispulti pole pika aja
jooksul kasutatud, vajutage nuppu
VÄLJA LÜLITATUD kuus korda
kahesekundiliste intervallidega,
seejärel hoidke veel kaks sekundit
alla vajutatuna, pärast seda oodake
kaks minutit.
Käsitsi juhtimine
Sõltuvalt versioonist võib lisasoojendi sisse lülitada viimaseks
aktiivsusajaks või vaikimisi määratud
ajaks 30 minutit või kohe välja
lülitada, kasutades armatuurlaua
alumises osas rooli kõrval asuvat
nuppu.
Nupus asuv LED kinnitab toimingut.
Patarei vahetamine
Vahetage patarei, kui
kaugjuhtimispuldi toimimisulatus on
vähenenud või kui patarei laetuse
sümbol vilgub.

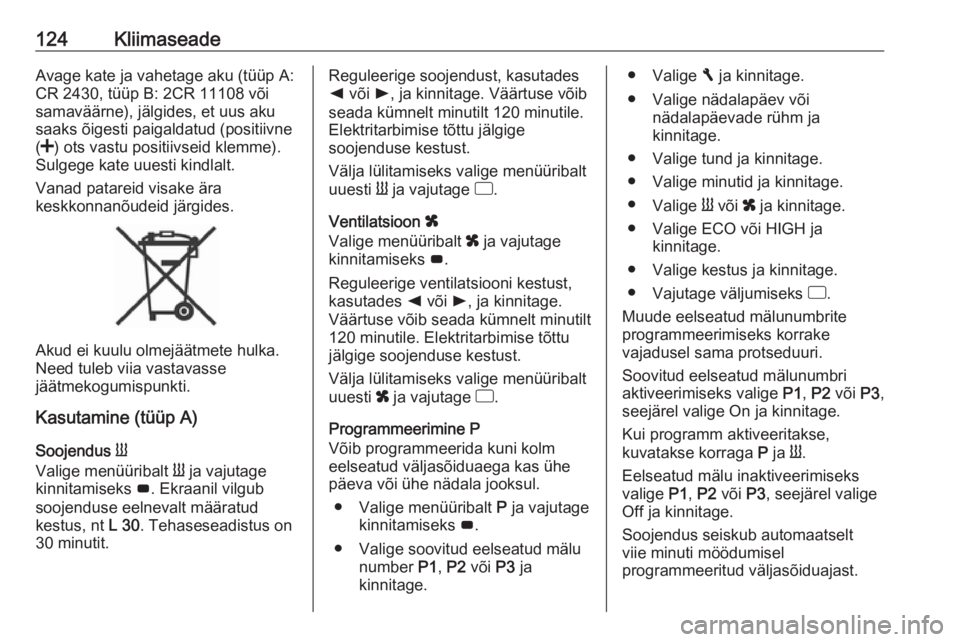

124KliimaseadeAvage kate ja vahetage aku (tüüp A:
CR 2430, tüüp B: 2CR 11108 või
samaväärne), jälgides, et uus aku
saaks õigesti paigaldatud (positiivne
( < ) ots vastu positiivseid klemme).
Sulgege kate uuesti kindlalt.
Vanad patareid visake ära
keskkonnanõudeid järgides.
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Kasutamine (tüüp A)
Soojendus Y
Valige menüüribalt Y ja vajutage
kinnitamiseks G. Ekraanil vilgub
soojenduse eelnevalt määratud
kestus, nt L 30. Tehaseseadistus on
30 minutit.
Reguleerige soojendust, kasutades
k või l, ja kinnitage. Väärtuse võib
seada kümnelt minutilt 120 minutile.
Elektritarbimise tõttu jälgige
soojenduse kestust.
Välja lülitamiseks valige menüüribalt
uuesti Y ja vajutage d.
Ventilatsioon x
Valige menüüribalt x ja vajutage
kinnitamiseks G.
Reguleerige ventilatsiooni kestust, kasutades k või l, ja kinnitage.
Väärtuse võib seada kümnelt minutilt
120 minutile. Elektritarbimise tõttu
jälgige soojenduse kestust.
Välja lülitamiseks valige menüüribalt
uuesti x ja vajutage d.
Programmeerimine P
Võib programmeerida kuni kolm
eelseatud väljasõiduaega kas ühe päeva või ühe nädala jooksul.
● Valige menüüribalt P ja vajutage
kinnitamiseks G.
● Valige soovitud eelseatud mälu number P1, P2 või P3 ja
kinnitage.● Valige F ja kinnitage.
● Valige nädalapäev või nädalapäevade rühm ja
kinnitage.
● Valige tund ja kinnitage.
● Valige minutid ja kinnitage.
● Valige Y või x ja kinnitage.
● Valige ECO või HIGH ja kinnitage.
● Valige kestus ja kinnitage.
● Vajutage väljumiseks d.
Muude eelseatud mälunumbrite
programmeerimiseks korrake
vajadusel sama protseduuri.
Soovitud eelseatud mälunumbri
aktiveerimiseks valige P1, P2 või P3,
seejärel valige On ja kinnitage.
Kui programm aktiveeritakse,
kuvatakse korraga P ja Y.
Eelseatud mälu inaktiveerimiseks
valige P1, P2 või P3, seejärel valige
Off ja kinnitage.
Soojendus seiskub automaatselt
viie minuti möödumisel
programmeeritud väljasõiduajast.

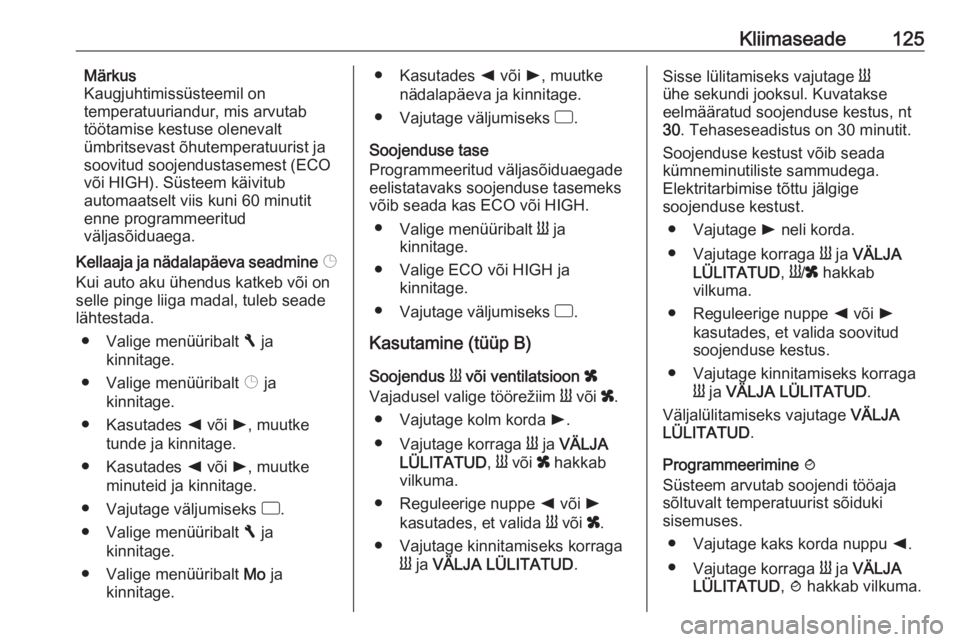

Kliimaseade125Märkus
Kaugjuhtimissüsteemil on
temperatuuriandur, mis arvutab
töötamise kestuse olenevalt
ümbritsevast õhutemperatuurist ja
soovitud soojendustasemest (ECO või HIGH). Süsteem käivitub
automaatselt viis kuni 60 minutit
enne programmeeritud
väljasõiduaega.
Kellaaja ja nädalapäeva seadmine Þ
Kui auto aku ühendus katkeb või on
selle pinge liiga madal, tuleb seade
lähtestada.
● Valige menüüribalt F ja
kinnitage.
● Valige menüüribalt Þ ja
kinnitage.
● Kasutades k või l, muutke
tunde ja kinnitage.
● Kasutades k või l, muutke
minuteid ja kinnitage.
● Vajutage väljumiseks d.
● Valige menüüribalt F ja
kinnitage.
● Valige menüüribalt Mo ja
kinnitage.● Kasutades k või l, muutke
nädalapäeva ja kinnitage.
● Vajutage väljumiseks d.
Soojenduse tase
Programmeeritud väljasõiduaegade
eelistatavaks soojenduse tasemeks
võib seada kas ECO või HIGH.
● Valige menüüribalt Y ja
kinnitage.
● Valige ECO või HIGH ja kinnitage.
● Vajutage väljumiseks d.
Kasutamine (tüüp B)
Soojendus Y või ventilatsioon x
Vajadusel valige töörežiim Y või x.
● Vajutage kolm korda l.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Y või x hakkab
vilkuma.
● Reguleerige nuppe k või l
kasutades, et valida Y või x.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .Sisse lülitamiseks vajutage
Y
ühe sekundi jooksul. Kuvatakse
eelmääratud soojenduse kestus, nt 30 . Tehaseseadistus on 30 minutit.
Soojenduse kestust võib seada
kümneminutiliste sammudega.
Elektritarbimise tõttu jälgige
soojenduse kestust.
● Vajutage l neli korda.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Y /x hakkab
vilkuma.
● Reguleerige nuppe k või l
kasutades, et valida soovitud
soojenduse kestus.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Väljalülitamiseks vajutage VÄLJA
LÜLITATUD .
Programmeerimine y
Süsteem arvutab soojendi tööaja
sõltuvalt temperatuurist sõiduki
sisemuses.
● Vajutage kaks korda nuppu k.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , y hakkab vilkuma.

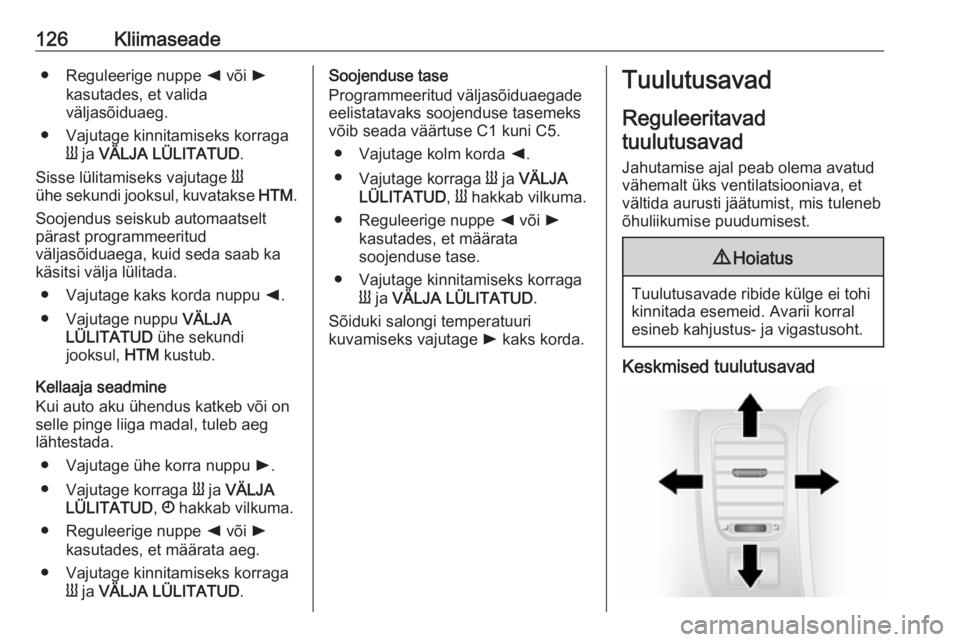

126Kliimaseade● Reguleerige nuppe k või l
kasutades, et valida
väljasõiduaeg.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Sisse lülitamiseks vajutage Y
ühe sekundi jooksul, kuvatakse HTM.
Soojendus seiskub automaatselt
pärast programmeeritud
väljasõiduaega, kuid seda saab ka
käsitsi välja lülitada.
● Vajutage kaks korda nuppu k.
● Vajutage nuppu VÄLJA
LÜLITATUD ühe sekundi
jooksul, HTM kustub.
Kellaaja seadmine
Kui auto aku ühendus katkeb või on
selle pinge liiga madal, tuleb aeg
lähtestada.
● Vajutage ühe korra nuppu l.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Ö hakkab vilkuma.
● Reguleerige nuppe k või l
kasutades, et määrata aeg.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .Soojenduse tase
Programmeeritud väljasõiduaegade
eelistatavaks soojenduse tasemeks
võib seada väärtuse C1 kuni C5.
● Vajutage kolm korda k.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Y hakkab vilkuma.
● Reguleerige nuppe k või l
kasutades, et määrata
soojenduse tase.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Sõiduki salongi temperatuuri
kuvamiseks vajutage l kaks korda.Tuulutusavad
Reguleeritavad
tuulutusavad
Jahutamise ajal peab olema avatud
vähemalt üks ventilatsiooniava, et vältida aurusti jäätumist, mis tuleneb
õhuliikumise puudumisest.9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.
Keskmised tuulutusavad

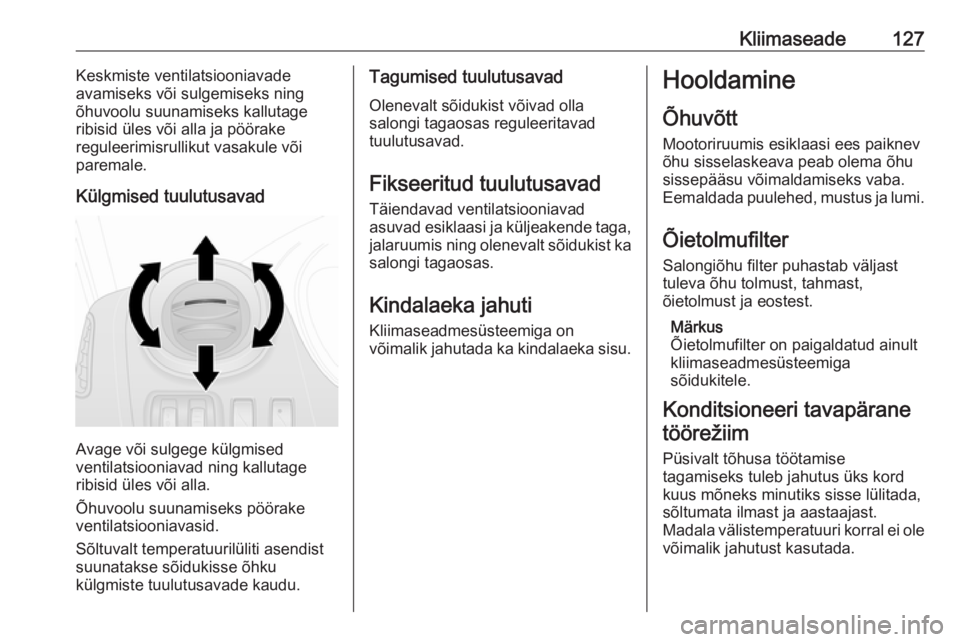

Kliimaseade127Keskmiste ventilatsiooniavade
avamiseks või sulgemiseks ning
õhuvoolu suunamiseks kallutage
ribisid üles või alla ja pöörake
reguleerimisrullikut vasakule või
paremale.
Külgmised tuulutusavad
Avage või sulgege külgmised
ventilatsiooniavad ning kallutage
ribisid üles või alla.
Õhuvoolu suunamiseks pöörake
ventilatsiooniavasid.
Sõltuvalt temperatuurilüliti asendist
suunatakse sõidukisse õhku
külgmiste tuulutusavade kaudu.
Tagumised tuulutusavad
Olenevalt sõidukist võivad olla
salongi tagaosas reguleeritavad
tuulutusavad.
Fikseeritud tuulutusavad Täiendavad ventilatsiooniavad
asuvad esiklaasi ja küljeakende taga,
jalaruumis ning olenevalt sõidukist ka salongi tagaosas.
Kindalaeka jahuti
Kliimaseadmesüsteemiga on
võimalik jahutada ka kindalaeka sisu.Hooldamine
Õhuvõtt
Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab olema õhu
sissepääsu võimaldamiseks vaba.
Eemaldada puulehed, mustus ja lumi.
Õietolmufilter Salongiõhu filter puhastab väljast
tuleva õhu tolmust, tahmast,
õietolmust ja eostest.
Märkus
Õietolmufilter on paigaldatud ainult
kliimaseadmesüsteemiga
sõidukitele.
Konditsioneeri tavapärane töörežiim
Püsivalt tõhusa töötamise
tagamiseks tuleb jahutus üks kord
kuus mõneks minutiks sisse lülitada,
sõltumata ilmast ja aastaajast.
Madala välistemperatuuri korral ei ole võimalik jahutust kasutada.

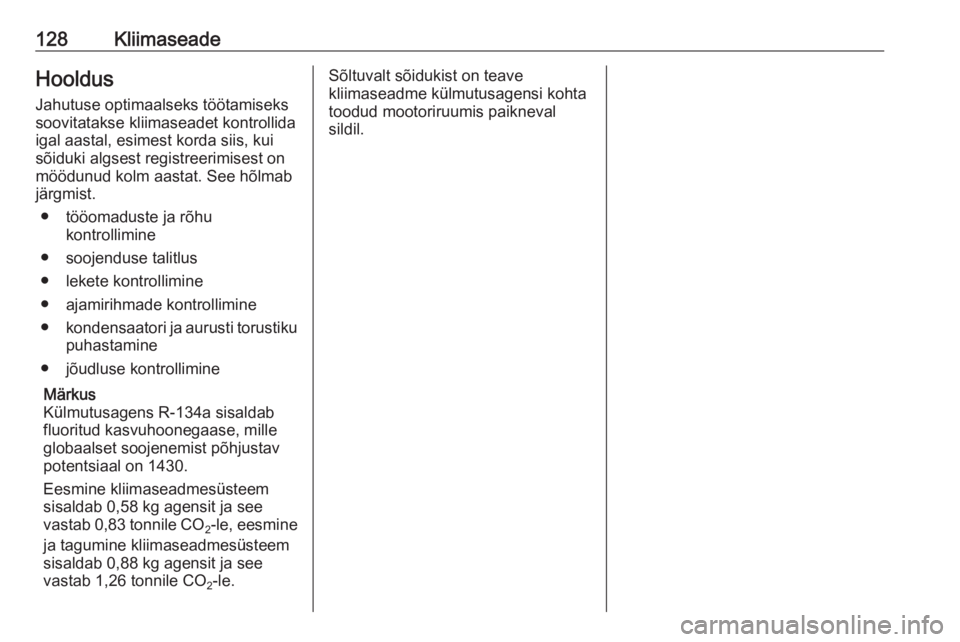

128KliimaseadeHooldus
Jahutuse optimaalseks töötamiseks soovitatakse kliimaseadet kontrollida
igal aastal, esimest korda siis, kui
sõiduki algsest registreerimisest on
möödunud kolm aastat. See hõlmab järgmist.
● tööomaduste ja rõhu kontrollimine
● soojenduse talitlus
● lekete kontrollimine
● ajamirihmade kontrollimine
● kondensaatori ja aurusti torustiku
puhastamine
● jõudluse kontrollimine
Märkus
Külmutusagens R-134a sisaldab
fluoritud kasvuhoonegaase, mille
globaalset soojenemist põhjustav
potentsiaal on 1430.
Eesmine kliimaseadmesüsteem
sisaldab 0,58 kg agensit ja see
vastab 0,83 tonnile CO
2-le
, eesmine
ja tagumine kliimaseadmesüsteem
sisaldab 0,88 kg agensit ja see
vastab 1,26 tonnile CO 2-le.Sõltuvalt sõidukist on teave
kliimaseadme külmutusagensi kohta
toodud mootoriruumis paikneval
sildil.
