Servis i održavanje209teškim radnim uvjetima, određeni
servisni rad može biti potreban češće
od redovnog servisnog intervala.
Servisni zaslon 3 93.
Potvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu
i potvrđuje žigom i potpisom.
Provjerite je li Servisna i jamstvena
knjižica pravilno ispunjena, jer je
dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje, a
također je i korisno prilikom prodaje
vozila.
Servisni zaslon
Servisni interval se temelji na
nekoliko parametara ovisno o
uporabi.
Servisni zaslon, smješten u
vozačevom informcijskom centru,
pokazuje kada je na redu sljedeći
servis. Zatražite pomoć radionice.
Servisni zaslon 3 93.Preporučene tekućine,
sredstva za
podmazivanje i dijelovi
Preporučene tekućine isredstva za podmazivanje
Koristite jedino proizvode koji
zadovoljavaju preporučene
specifikacije.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Motorno ulje
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava npr. čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoziteta
daje informaciju o debljini uljnog filma u temperaturnom području.
Dexos je najnovija kvaliteta motornog ulja koja pruža optimalnu zaštitu za
dizel motore. Ako nije dostupno,
moraju se koristiti druga motorna ulja
navedenih kvaliteta.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno
minimalnoj temperaturi okoline
3 213.
Nadolijevanje motornog ulja
Motorna ulja raznih proizvođača i
marki se mogu miješati sve dok su u
skladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
Izričito je zabranjena uporaba samo
motornih ulja kvalitete ACEA A1/B1 ili samo A5/B5 jer mogu prouzročiti
dugotrajno oštećenje motora u
određenim uvjetima rada.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno
minimalnoj temperaturi okoline
3 213.
Dodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.

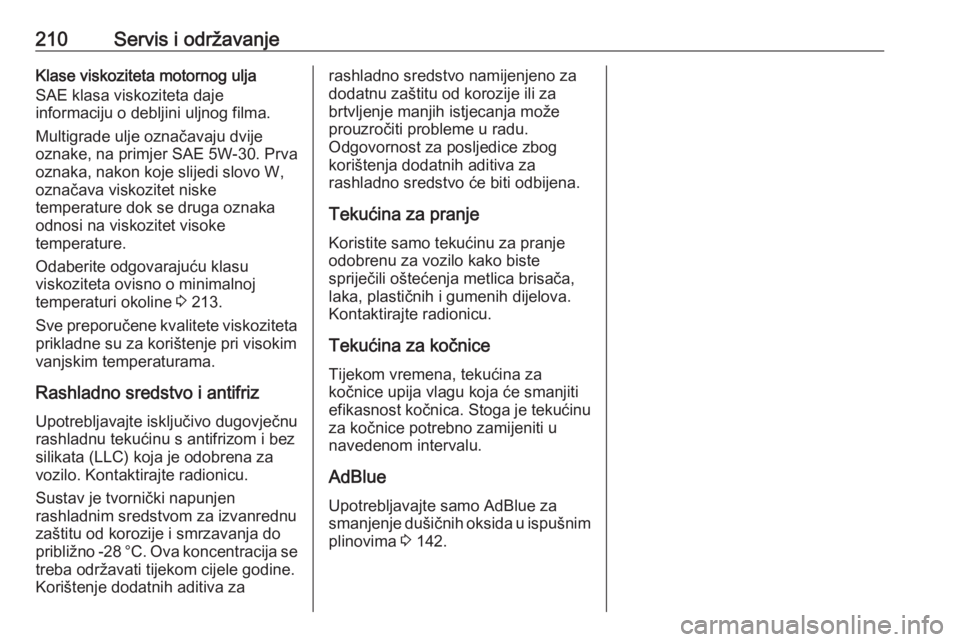

210Servis i održavanjeKlase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigrade ulje označavaju dvije
oznake, na primjer SAE 5W-30. Prva
oznaka, nakon koje slijedi slovo W,
označava viskozitet niske
temperature dok se druga oznaka
odnosi na viskozitet visoke
temperature.
Odaberite odgovarajuću klasu
viskoziteta ovisno o minimalnoj
temperaturi okoline 3 213.
Sve preporučene kvalitete viskoziteta prikladne su za korištenje pri visokim
vanjskim temperaturama.
Rashladno sredstvo i antifriz Upotrebljavajte isključivo dugovječnu
rashladnu tekućinu s antifrizom i bez silikata (LLC) koja je odobrena za
vozilo. Kontaktirajte radionicu.
Sustav je tvornički napunjen
rashladnim sredstvom za izvanrednu
zaštitu od korozije i smrzavanja do
približno -28 °C. Ova koncentracija se treba održavati tijekom cijele godine.
Korištenje dodatnih aditiva zarashladno sredstvo namijenjeno za dodatnu zaštitu od korozije ili za
brtvljenje manjih istjecanja može
prouzročiti probleme u radu.
Odgovornost za posljedice zbog
korištenja dodatnih aditiva za
rashladno sredstvo će biti odbijena.
Tekućina za pranje
Koristite samo tekućinu za pranje
odobrenu za vozilo kako biste
spriječili oštećenja metlica brisača, laka, plastičnih i gumenih dijelova.
Kontaktirajte radionicu.
Tekućina za kočnice Tijekom vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu
za kočnice potrebno zamijeniti u
navedenom intervalu.
AdBlue Upotrebljavajte samo AdBlue za
smanjenje dušičnih oksida u ispušnim
plinovima 3 142.

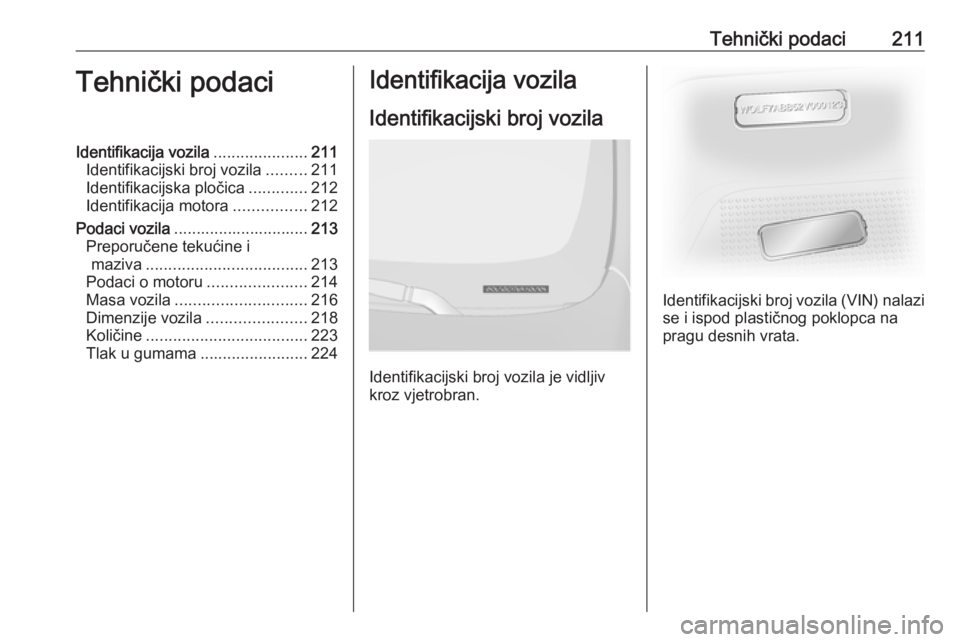

Tehnički podaci211Tehnički podaciIdentifikacija vozila.....................211
Identifikacijski broj vozila .........211
Identifikacijska pločica .............212
Identifikacija motora ................212
Podaci vozila .............................. 213
Preporučene tekućine i maziva .................................... 213
Podaci o motoru ......................214
Masa vozila ............................. 216
Dimenzije vozila ......................218
Količine .................................... 223
Tlak u gumama ........................224Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila je vidljiv
kroz vjetrobran.
Identifikacijski broj vozila (VIN) nalazi
se i ispod plastičnog poklopca na
pragu desnih vrata.

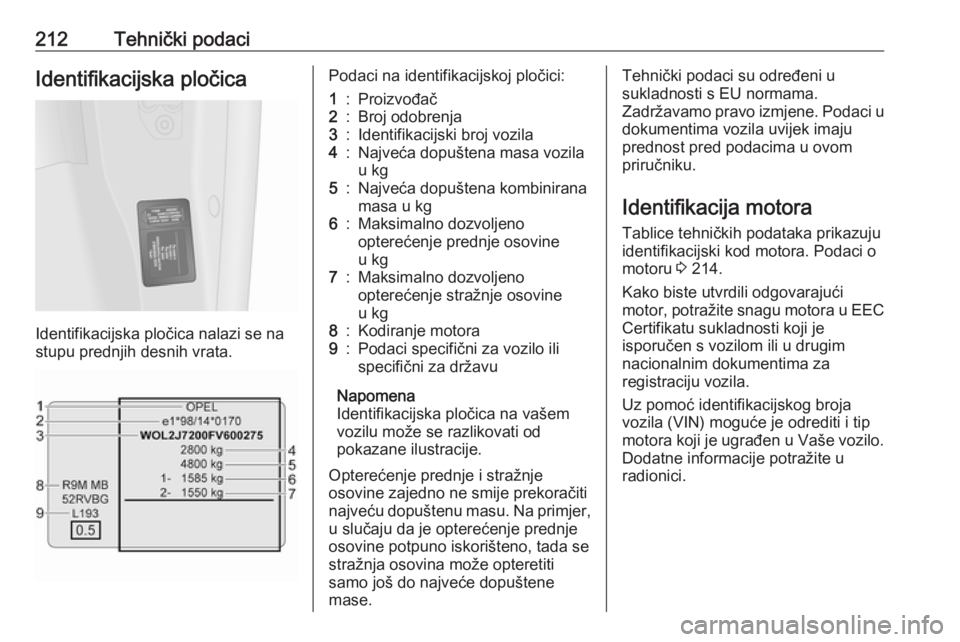

212Tehnički podaciIdentifikacijska pločica
Identifikacijska pločica nalazi se na
stupu prednjih desnih vrata.
Podaci na identifikacijskoj pločici:1:Proizvođač2:Broj odobrenja3:Identifikacijski broj vozila4:Najveća dopuštena masa vozila
u kg5:Najveća dopuštena kombinirana
masa u kg6:Maksimalno dozvoljeno
opterećenje prednje osovine
u kg7:Maksimalno dozvoljeno
opterećenje stražnje osovine
u kg8:Kodiranje motora9:Podaci specifični za vozilo ili
specifični za državu
Napomena
Identifikacijska pločica na vašem
vozilu može se razlikovati od
pokazane ilustracije.
Opterećenje prednje i stražnje
osovine zajedno ne smije prekoračiti
najveću dopuštenu masu. Na primjer,
u slučaju da je opterećenje prednje
osovine potpuno iskorišteno, tada se
stražnja osovina može opteretiti
samo još do najveće dopuštene
mase.
Tehnički podaci su određeni u
sukladnosti s EU normama.
Zadržavamo pravo izmjene. Podaci u dokumentima vozila uvijek imaju
prednost pred podacima u ovom
priručniku.
Identifikacija motora
Tablice tehničkih podataka prikazuju
identifikacijski kod motora. Podaci o
motoru 3 214.
Kako biste utvrdili odgovarajući
motor, potražite snagu motora u EEC Certifikatu sukladnosti koji je
isporučen s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Uz pomoć identifikacijskog broja
vozila (VIN) moguće je odrediti i tip
motora koji je ugrađen u Vaše vozilo.
Dodatne informacije potražite u
radionici.

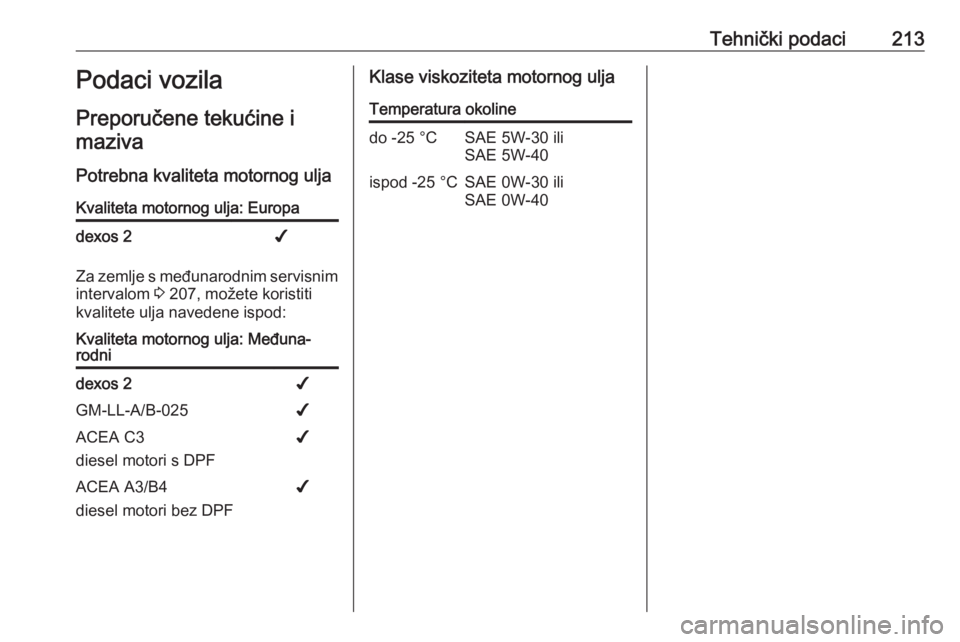

Tehnički podaci213Podaci vozila
Preporučene tekućine i maziva
Potrebna kvaliteta motornog uljaKvaliteta motornog ulja: Europadexos 2✔
Za zemlje s međunarodnim servisnim
intervalom 3 207, možete koristiti
kvalitete ulja navedene ispod:
Kvaliteta motornog ulja: Međuna‐
rodnidexos 2✔GM-LL-A/B-025✔ACEA C3
diesel motori s DPF✔ACEA A3/B4
diesel motori bez DPF✔Klase viskoziteta motornog uljaTemperatura okolinedo -25 °CSAE 5W-30 ili
SAE 5W-40ispod -25 °CSAE 0W-30 ili
SAE 0W-40

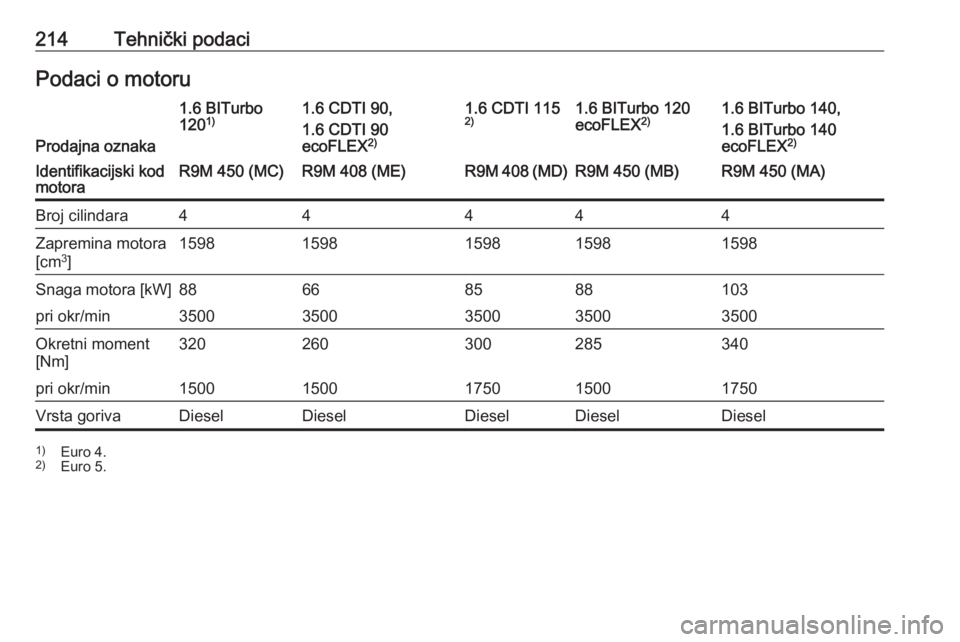

214Tehnički podaciPodaci o motoru
Prodajna oznaka
1.6 BITurbo
120 1)1.6 CDTI 90,
1.6 CDTI 90
ecoFLEX 2)1.6 CDTI 115
2)1.6 BITurbo 120
ecoFLEX 2)1.6 BITurbo 140,
1.6 BITurbo 140
ecoFLEX 2)Identifikacijski kod
motoraR9M 450 (MC)R9M 408 (ME)R9M 408 (MD)R9M 450 (MB)R9M 450 (MA)Broj cilindara44444Zapremina motora
[cm 3
]15981598159815981598Snaga motora [kW]88668588103pri okr/min35003500350035003500Okretni moment
[Nm]320260300285340pri okr/min15001500175015001750Vrsta gorivaDieselDieselDieselDieselDiesel1) Euro 4.
2) Euro 5.

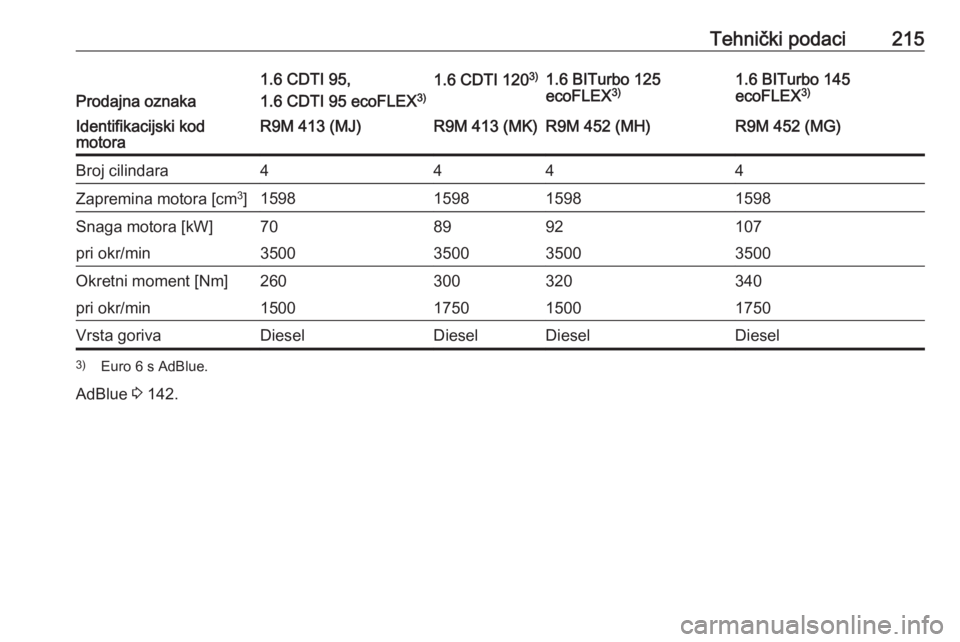

Tehnički podaci215
Prodajna oznaka
1.6 CDTI 95,
1.6 CDTI 95 ecoFLEX 3)1.6 CDTI 1203)1.6 BITurbo 125
ecoFLEX 3)1.6 BITurbo 145
ecoFLEX 3)Identifikacijski kod
motoraR9M 413 (MJ)R9M 413 (MK)R9M 452 (MH)R9M 452 (MG)Broj cilindara4444Zapremina motora [cm 3
]1598159815981598Snaga motora [kW]708992107pri okr/min3500350035003500Okretni moment [Nm]260300320340pri okr/min1500175015001750Vrsta gorivaDieselDieselDieselDiesel3) Euro 6 s AdBlue.
AdBlue 3 142.

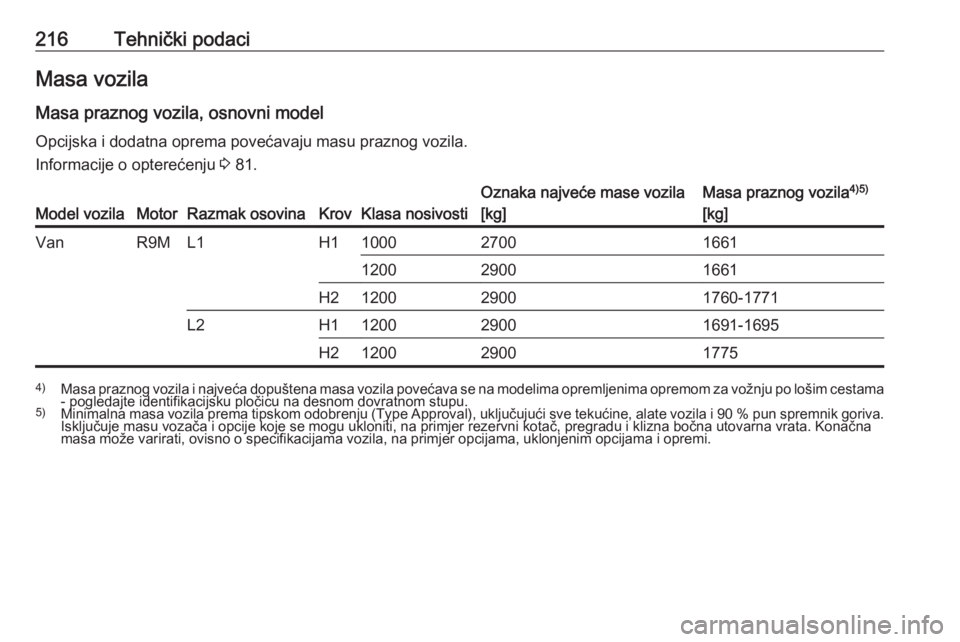

216Tehnički podaciMasa vozila
Masa praznog vozila, osnovni model
Opcijska i dodatna oprema povećavaju masu praznog vozila.
Informacije o opterećenju 3 81.Model vozilaMotorRazmak osovinaKrovKlasa nosivosti
Oznaka najveće mase vozila
[kg]Masa praznog vozila 4)5)
[kg]VanR9ML1H1100027001661120029001661H2120029001760-1771L2H1120029001691-1695H21200290017754) Masa praznog vozila i najveća dopuštena masa vozila povećava se na modelima opremljenima opremom za vožnju po lošim cestama
- pogledajte identifikacijsku pločicu na desnom dovratnom stupu.
5) Minimalna masa vozila prema tipskom odobrenju (Type Approval), uključujući sve tekućine, alate vozila i 90 % pun spremnik goriva.
Isključuje masu vozača i opcije koje se mogu ukloniti, na primjer rezervni kotač, pregradu i klizna bočna utovarna vrata. Konačna
masa može varirati, ovisno o specifikacijama vozila, na primjer opcijama, uklonjenim opcijama i opremi.

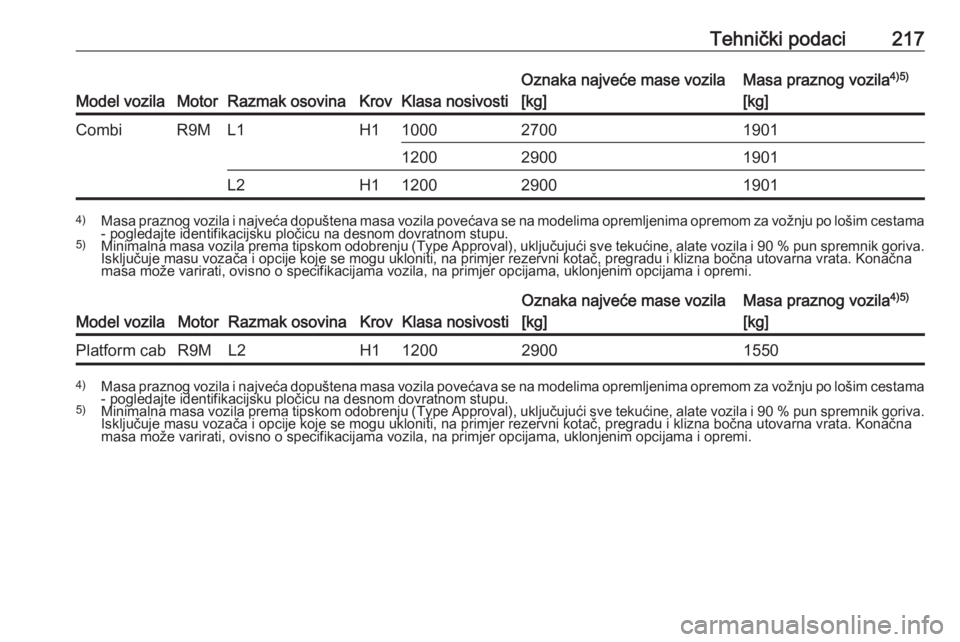

Tehnički podaci217
Model vozilaMotorRazmak osovinaKrovKlasa nosivosti
Oznaka najveće mase vozila
[kg]Masa praznog vozila 4)5)
[kg]CombiR9ML1H1100027001901120029001901L2H11200290019014) Masa praznog vozila i najveća dopuštena masa vozila povećava se na modelima opremljenima opremom za vožnju po lošim cestama
- pogledajte identifikacijsku pločicu na desnom dovratnom stupu.
5) Minimalna masa vozila prema tipskom odobrenju (Type Approval), uključujući sve tekućine, alate vozila i 90 % pun spremnik goriva.
Isključuje masu vozača i opcije koje se mogu ukloniti, na primjer rezervni kotač, pregradu i klizna bočna utovarna vrata. Konačna
masa može varirati, ovisno o specifikacijama vozila, na primjer opcijama, uklonjenim opcijama i opremi.
Model vozilaMotorRazmak osovinaKrovKlasa nosivosti
Oznaka najveće mase vozila
[kg]Masa praznog vozila 4)5)
[kg]Platform cabR9ML2H11200290015504) Masa praznog vozila i najveća dopuštena masa vozila povećava se na modelima opremljenima opremom za vožnju po lošim cestama
- pogledajte identifikacijsku pločicu na desnom dovratnom stupu.
5) Minimalna masa vozila prema tipskom odobrenju (Type Approval), uključujući sve tekućine, alate vozila i 90 % pun spremnik goriva.
Isključuje masu vozača i opcije koje se mogu ukloniti, na primjer rezervni kotač, pregradu i klizna bočna utovarna vrata. Konačna
masa može varirati, ovisno o specifikacijama vozila, na primjer opcijama, uklonjenim opcijama i opremi.

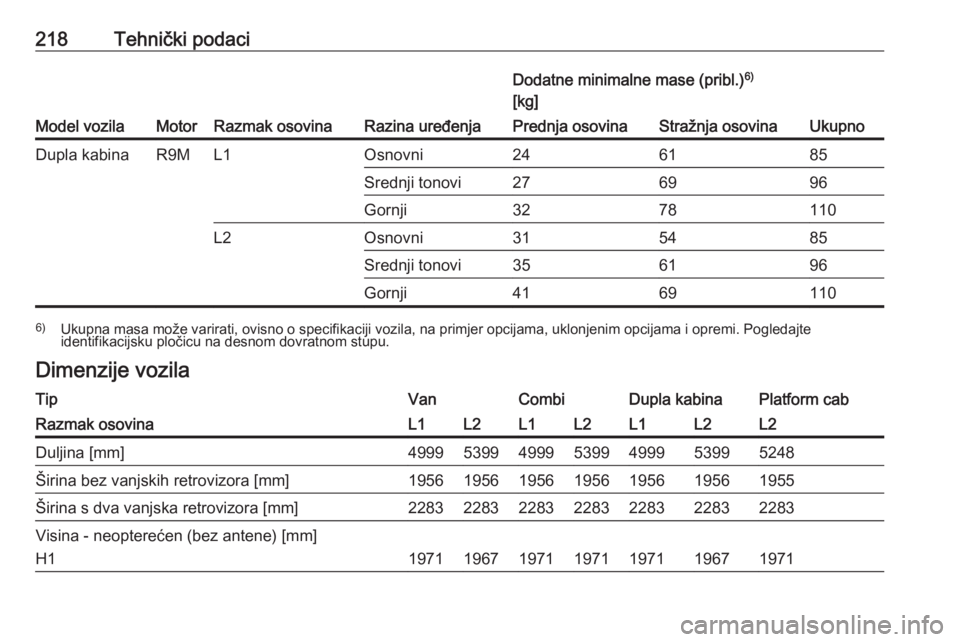

218Tehnički podaci
Model vozilaMotorRazmak osovinaRazina uređenja
Dodatne minimalne mase (pribl.)6)
[kg]Prednja osovinaStražnja osovinaUkupnoDupla kabinaR9ML1Osnovni246185Srednji tonovi276996Gornji3278110L2Osnovni315485Srednji tonovi356196Gornji41691106) Ukupna masa može varirati, ovisno o specifikaciji vozila, na primjer opcijama, uklonjenim opcijama i opremi. Pogledajte
identifikacijsku pločicu na desnom dovratnom stupu.Dimenzije vozilaTipVanCombiDupla kabinaPlatform cabRazmak osovinaL1L2L1L2L1L2L2Duljina [mm]4999539949995399499953995248Širina bez vanjskih retrovizora [mm]1956195619561956195619561955Širina s dva vanjska retrovizora [mm]2283228322832283228322832283Visina - neopterećen (bez antene) [mm]
H1
1971196719711971197119671971
