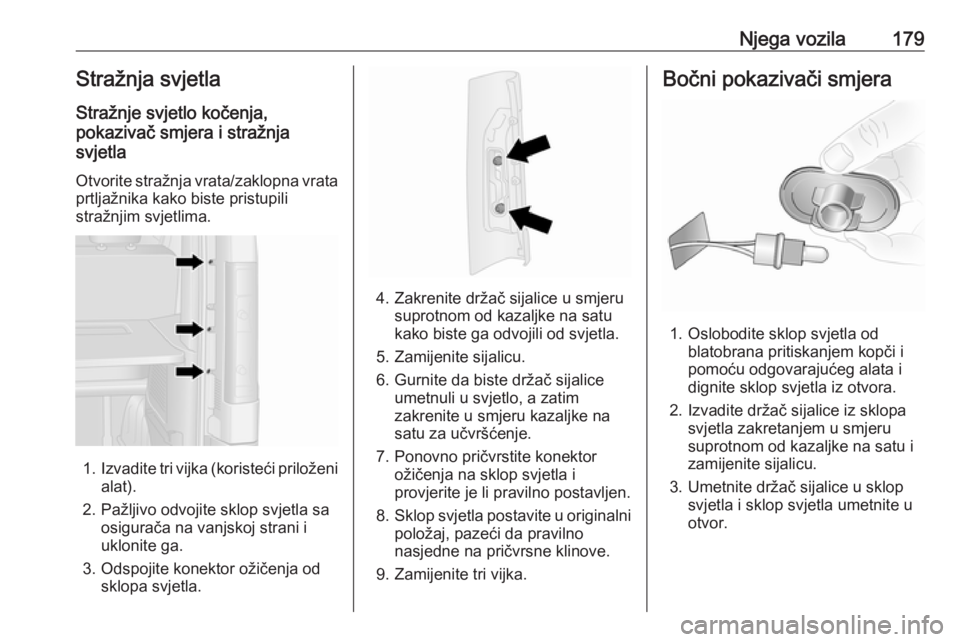

Njega vozila179Stražnja svjetla
Stražnje svjetlo kočenja,
pokazivač smjera i stražnja
svjetla
Otvorite stražnja vrata/zaklopna vrata
prtljažnika kako biste pristupili
stražnjim svjetlima.
1. Izvadite tri vijka (koristeći priloženi
alat).
2. Pažljivo odvojite sklop svjetla sa osigurača na vanjskoj strani i
uklonite ga.
3. Odspojite konektor ožičenja od sklopa svjetla.
4. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od svjetla.
5. Zamijenite sijalicu.
6. Gurnite da biste držač sijalice umetnuli u svjetlo, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
7. Ponovno pričvrstite konektor ožičenja na sklop svjetla i
provjerite je li pravilno postavljen.
8. Sklop svjetla postavite u originalni
položaj, pazeći da pravilno
nasjedne na pričvrsne klinove.
9. Zamijenite tri vijka.
Bočni pokazivači smjera
1. Oslobodite sklop svjetla od blatobrana pritiskanjem kopči i
pomoću odgovarajućeg alata i
dignite sklop svjetla iz otvora.
2. Izvadite držač sijalice iz sklopa svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu i
zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla i sklop svjetla umetnite u
otvor.

180Njega vozilaSredišnje visokopostavljeno kočno svjetlo
Stražnja vrata 1. Otvorite stražnja vrata.
2. Izvadite dva vijka iz unutarnje strane stražnjih vrata.
3. S vanjske strane vozila skinitedržač žarulje otpuštanjem
obujmica pomoću plosnatog
odvijača.
4. Zamijenite sijalicu.
5. Postavite držač žarulje i zamijenite dva vijka.
Vrata prtljažnika 1. Otvorite vrata prtljažnika.2. Izvadite dva vijka iz zaklopnih vrata prtljažnika.

Njega vozila1813. S vanjske strane vozila skinitedržač žarulje otpuštanjem
obujmica pomoću plosnatog odvijača.
4. Zamijenite sijalicu.
5. Postavite držač žarulje i zamijenite dva vijka.

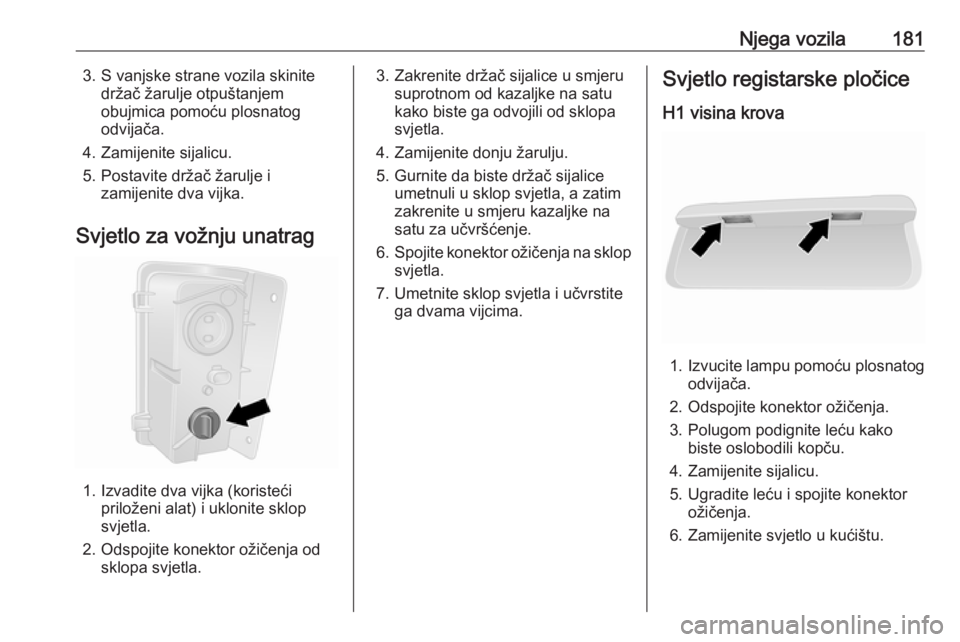

Svjetlo za vožnju unatrag
1. Izvadite dva vijka (koristeći priloženi alat) i uklonite sklop
svjetla.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
4. Zamijenite donju žarulju.
5. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
6. Spojite konektor ožičenja na sklop
svjetla.
7. Umetnite sklop svjetla i učvrstite ga dvama vijcima.Svjetlo registarske pločice
H1 visina krova
1. Izvucite lampu pomoću plosnatog
odvijača.
2. Odspojite konektor ožičenja.
3. Polugom podignite leću kako biste oslobodili kopču.
4. Zamijenite sijalicu.
5. Ugradite leću i spojite konektor ožičenja.
6. Zamijenite svjetlo u kućištu.

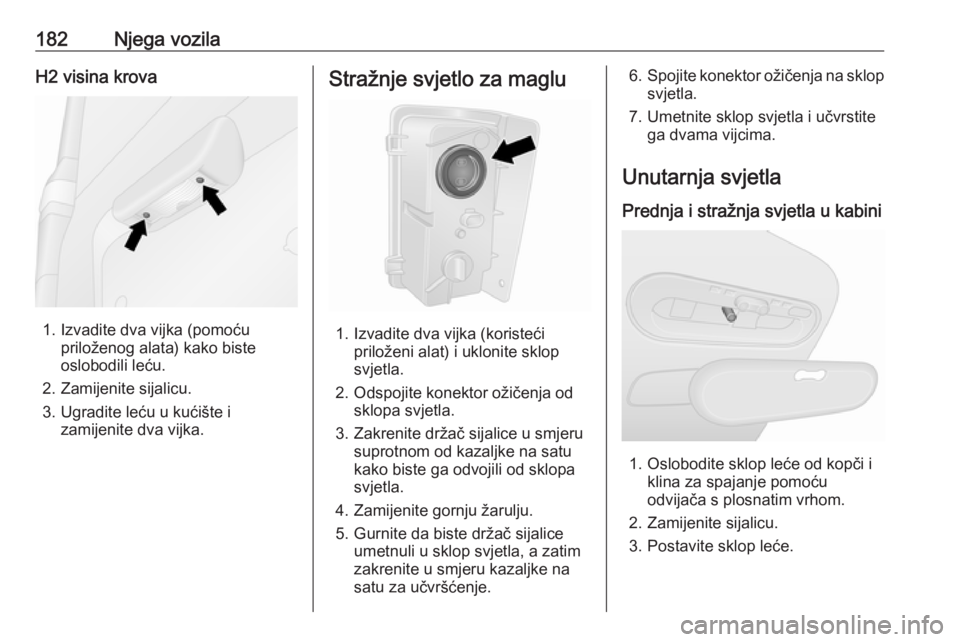

182Njega vozilaH2 visina krova
1. Izvadite dva vijka (pomoćupriloženog alata) kako biste
oslobodili leću.
2. Zamijenite sijalicu.
3. Ugradite leću u kućište i zamijenite dva vijka.
Stražnje svjetlo za maglu
1. Izvadite dva vijka (koristeći priloženi alat) i uklonite sklop
svjetla.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
4. Zamijenite gornju žarulju.
5. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
6. Spojite konektor ožičenja na sklop
svjetla.
7. Umetnite sklop svjetla i učvrstite ga dvama vijcima.
Unutarnja svjetla Prednja i stražnja svjetla u kabini
1. Oslobodite sklop leće od kopči i klina za spajanje pomoću
odvijača s plosnatim vrhom.
2. Zamijenite sijalicu.
3. Postavite sklop leće.

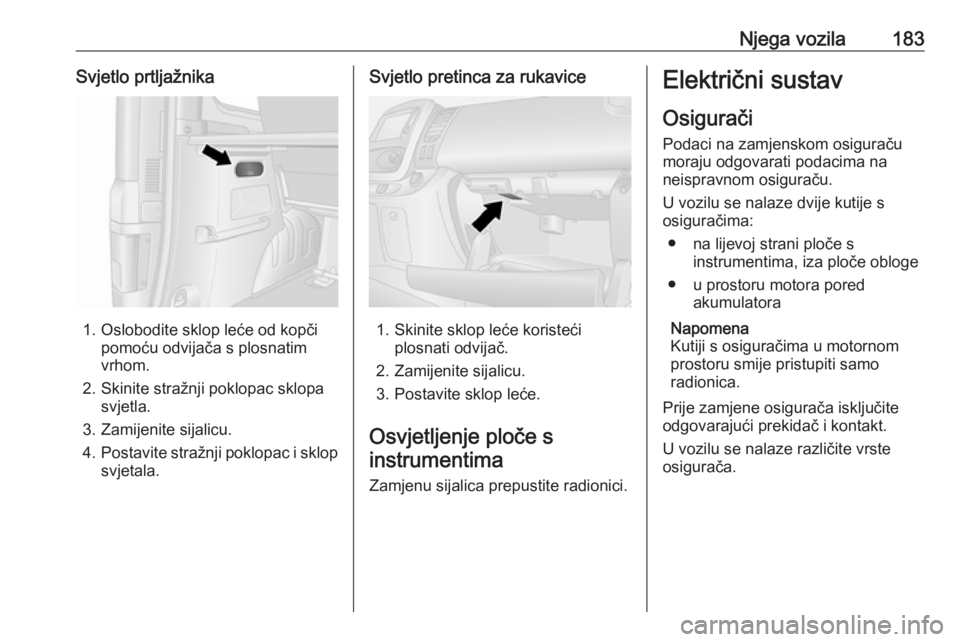

Njega vozila183Svjetlo prtljažnika
1. Oslobodite sklop leće od kopčipomoću odvijača s plosnatim
vrhom.
2. Skinite stražnji poklopac sklopa svjetla.
3. Zamijenite sijalicu.
4. Postavite stražnji poklopac i sklop
svjetala.
Svjetlo pretinca za rukavice
1. Skinite sklop leće koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Osvjetljenje ploče s instrumentima
Zamjenu sijalica prepustite radionici.
Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● na lijevoj strani ploče s instrumentima, iza ploče obloge
● u prostoru motora pored akumulatora
Napomena
Kutiji s osiguračima u motornom
prostoru smije pristupiti samo
radionica.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.

184Njega vozila
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Unutar kutije s
osiguračima pripremljen je prostor za smještaj rezervnih osigurača.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u priručniku za
vlasnik možda se ne primjenjuju u
Vašem vozilu. Pogledajte naljepnicu kućišta osigurača, ako je
postavljena.

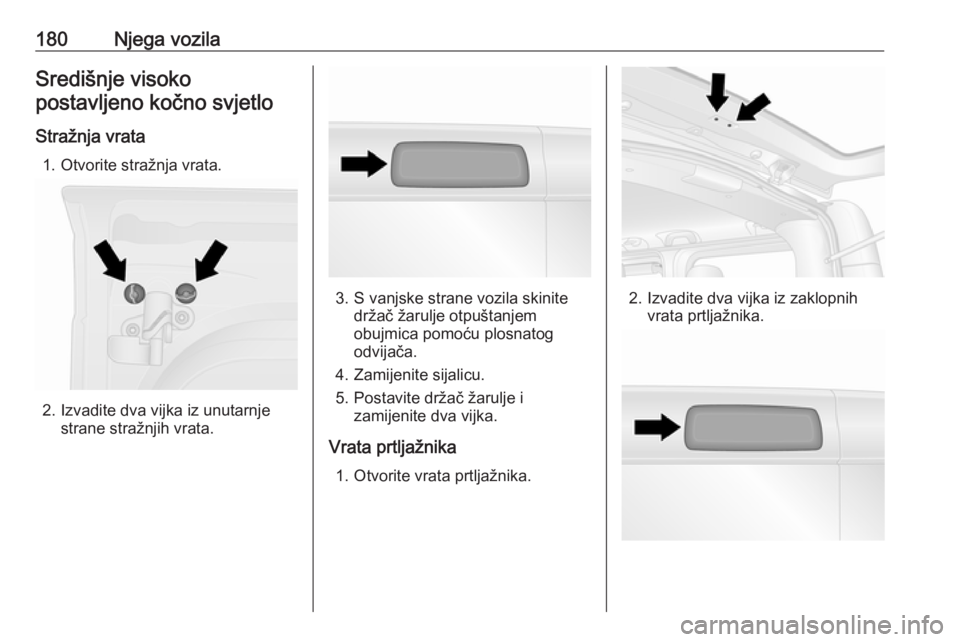

Hvataljka osigurača
Izvlakač osigurača može se nalaziti
na poklopcu kutije s osiguračima ploče s instrumentima.

Njega vozila185Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

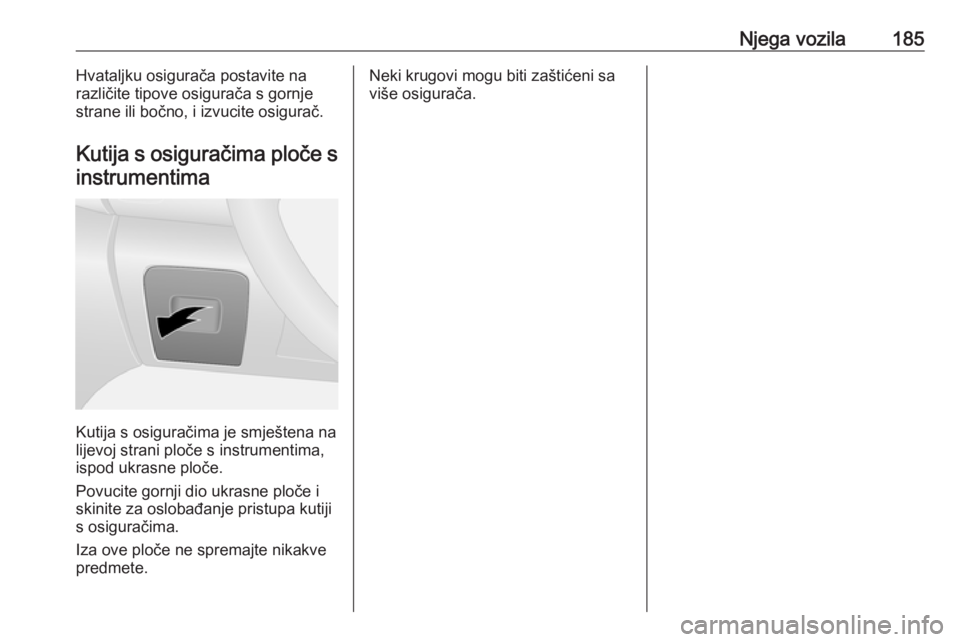

Kutija s osiguračima ploče s instrumentima
Kutija s osiguračima je smještena na
lijevoj strani ploče s instrumentima,
ispod ukrasne ploče.
Povucite gornji dio ukrasne ploče i
skinite za oslobađanje pristupa kutiji s osiguračima.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa više osigurača.

186Njega vozila

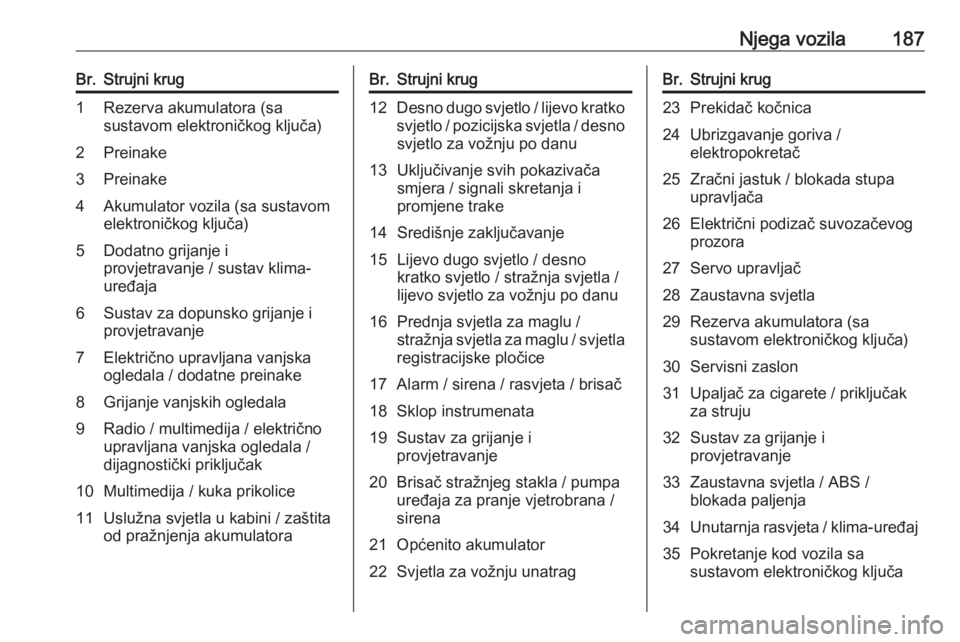

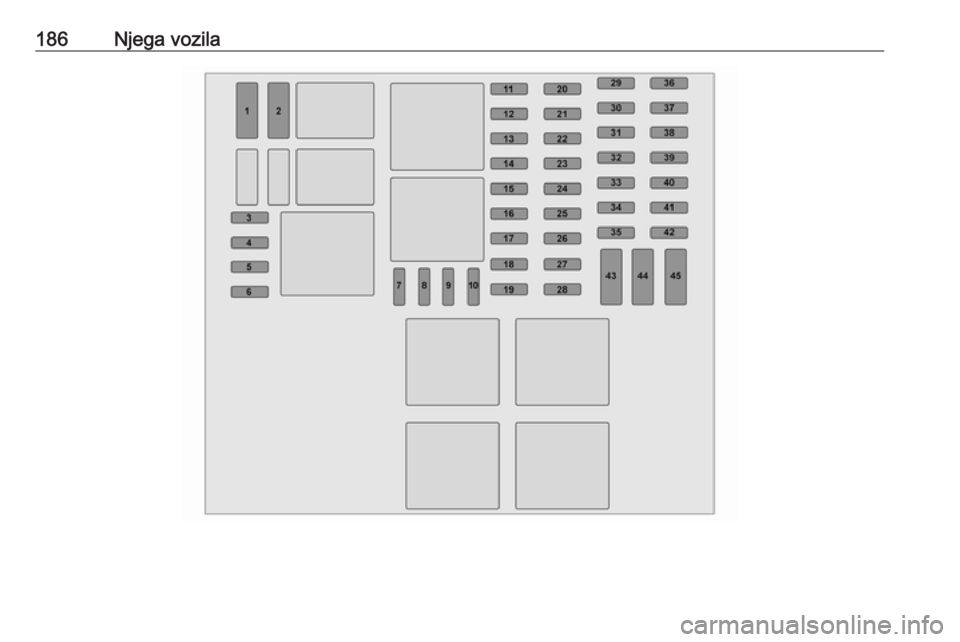

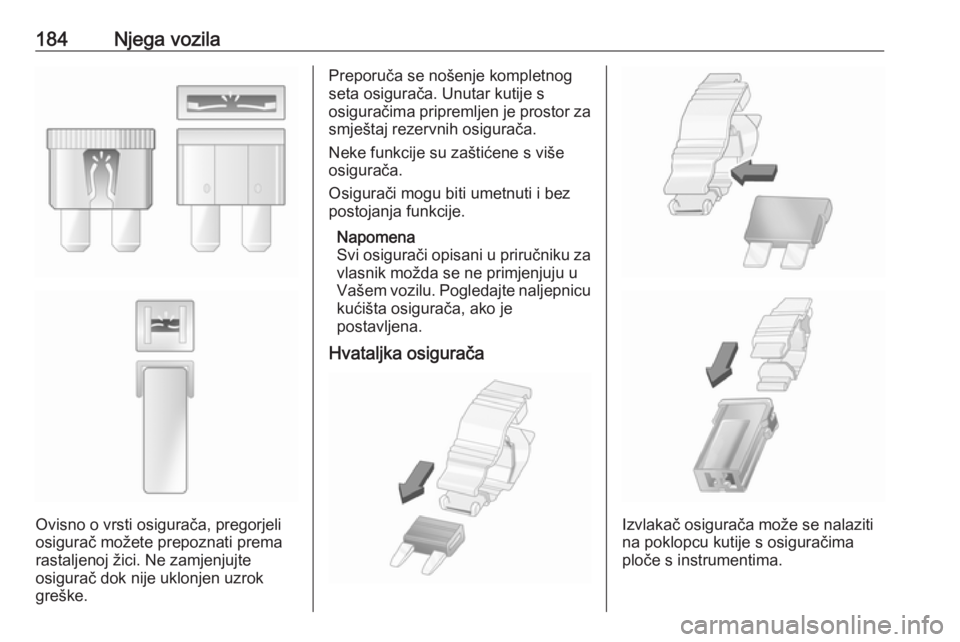

Njega vozila187Br.Strujni krug1Rezerva akumulatora (sa
sustavom elektroničkog ključa)2Preinake3Preinake4Akumulator vozila (sa sustavom
elektroničkog ključa)5Dodatno grijanje i
provjetravanje / sustav klima-
uređaja6Sustav za dopunsko grijanje i
provjetravanje7Električno upravljana vanjska
ogledala / dodatne preinake8Grijanje vanjskih ogledala9Radio / multimedija / električno
upravljana vanjska ogledala /
dijagnostički priključak10Multimedija / kuka prikolice11Uslužna svjetla u kabini / zaštita
od pražnjenja akumulatoraBr.Strujni krug12Desno dugo svjetlo / lijevo kratko
svjetlo / pozicijska svjetla / desno svjetlo za vožnju po danu13Uključivanje svih pokazivača
smjera / signali skretanja i
promjene trake14Središnje zaključavanje15Lijevo dugo svjetlo / desno
kratko svjetlo / stražnja svjetla /
lijevo svjetlo za vožnju po danu16Prednja svjetla za maglu /
stražnja svjetla za maglu / svjetla
registracijske pločice17Alarm / sirena / rasvjeta / brisač18Sklop instrumenata19Sustav za grijanje i
provjetravanje20Brisač stražnjeg stakla / pumpa
uređaja za pranje vjetrobrana /
sirena21Općenito akumulator22Svjetla za vožnju unatragBr.Strujni krug23Prekidač kočnica24Ubrizgavanje goriva /
elektropokretač25Zračni jastuk / blokada stupa
upravljača26Električni podizač suvozačevog
prozora27Servo upravljač28Zaustavna svjetla29Rezerva akumulatora (sa
sustavom elektroničkog ključa)30Servisni zaslon31Upaljač za cigarete / priključak
za struju32Sustav za grijanje i
provjetravanje33Zaustavna svjetla / ABS /
blokada paljenja34Unutarnja rasvjeta / klima-uređaj35Pokretanje kod vozila sa
sustavom elektroničkog ključa

188Njega vozilaBr.Strujni krug36Brisač stražnjeg prozora37Zvukovi upozorenja38Priključak za struju u prtljažniku39Električni podizač vozačevog
prozora40Stražnji priključak za struju41Pokretanje / upravljački modul
karoserije42Grijanje sjedala43Tahograf44Brisači vjetrobrana45Grijanje / klima-uređaj
Nakon promjene neispravnih
osigurača, zamijenite masku.
Alat vozila
Alat
Dizalica, ključ za kotače, čahura vijka za kotače, zvjezdasti ključ, adapteri,
kuka poklopca kotača, ušica za vuču
zajedno se nalaze u jednom sklopu
odloženom ispod sjedala vozača.
Sjedalo klizno pomaknite prema
naprijed i nagnite naslon prema
naprijed 3 47 kako biste oslobodili
pristup kutiji s alatom. Kutija s alatom
može biti pričvršćena leptir maticom.
Za otpuštanje, okrećite krilnu maticu
u suprotnom smjeru od kazaljke na
satu.
Zamjena kotača 3 197, Rezervni
kotač 3 198.
Vozila s kitom za popravak gume:
Kuka poklopca kotača i zvjezdasti
ključ su spremljeni s kompletom za
popravak gume, ispod sjedala
vozača.
Kit za popravak gume 3 194.
