Njega vozila189Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer
to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Gume Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
Ovisno o propisima specifičnima za
zemlju, napomena koja označava
maksimalnu dozvoljenu brzinu za
gume mora biti postavlja u vidnom
polju vozača.
Oznake guma
Primjerice 195/65 R 16 88 Q195:Širina gume, mm65:Odnos širine i visine gume, %R:Vrsta pojasa: RadijalniRF:Tip: RunFlat16:Promjer naplatka, inčaC:Teretna ili komercijalna
uporaba88:Indeks opterećenja, npr. 88
odgovara 567 kgQ:Slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Gume sa smjerom okretanja Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.

190Njega vozila

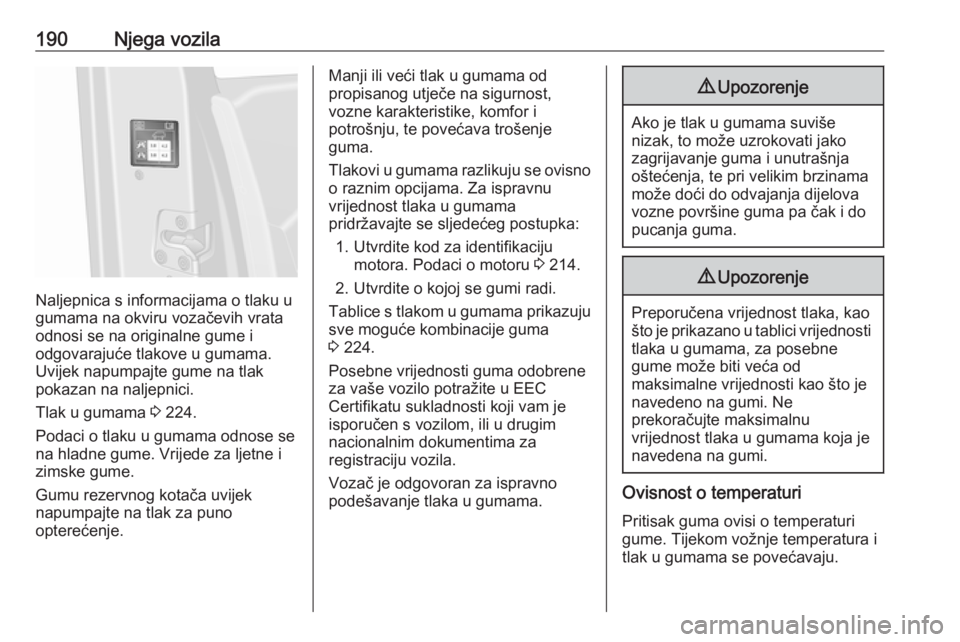

Naljepnica s informacijama o tlaku u
gumama na okviru vozačevih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama. Uvijek napumpajte gume na tlak
pokazan na naljepnici.
Tlak u gumama 3 224.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 214.
2. Utvrdite o kojoj se gumi radi.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 224.
Posebne vrijednosti guma odobrene za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.

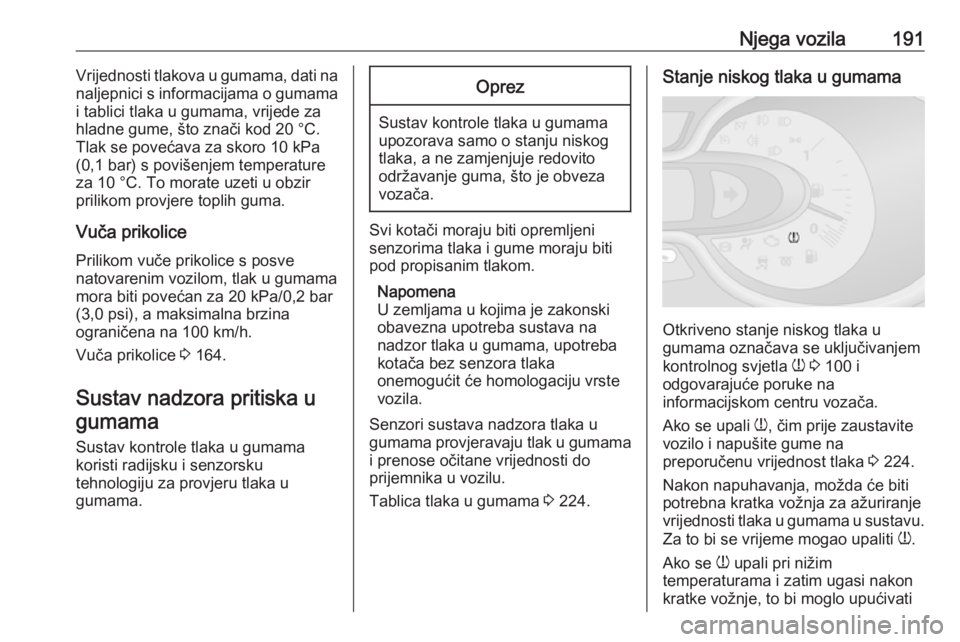

Njega vozila191Vrijednosti tlakova u gumama, dati na
naljepnici s informacijama o gumama i tablici tlaka u gumama, vrijede za
hladne gume, što znači kod 20 °C.
Tlak se povećava za skoro 10 kPa
(0,1 bar) s povišenjem temperature
za 10 °C. To morate uzeti u obzir
prilikom provjere toplih guma.
Vuča prikolice
Prilikom vuče prikolice s posve
natovarenim vozilom, tlak u gumama
mora biti povećan za 20 kPa/0,2 bar
(3,0 psi), a maksimalna brzina
ograničena na 100 km/h.
Vuča prikolice 3 164.
Sustav nadzora pritiska u gumama
Sustav kontrole tlaka u gumama koristi radijsku i senzorsku
tehnologiju za provjeru tlaka u
gumama.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Senzori sustava nadzora tlaka u
gumama provjeravaju tlak u gumama
i prenose očitane vrijednosti do
prijemnika u vozilu.
Tablica tlaka u gumama 3 224.
Stanje niskog tlaka u gumama
Otkriveno stanje niskog tlaka u
gumama označava se uključivanjem
kontrolnog svjetla w 3 100 i
odgovarajuće poruke na
informacijskom centru vozača.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 224.
Nakon napuhavanja, možda će biti
potrebna kratka vožnja za ažuriranje
vrijednosti tlaka u gumama u sustavu.
Za to bi se vrijeme mogao upaliti w.
Ako se w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati

192Njega vozilana približavanje stanju niskog tlaka u
gumama. Provjerite tlak u svima
četirima gumama.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte isključivo kotače sa
senzorima tlaka, jer će u suprotnom
w bljeskati tijekom nekoliko sekundi,
a zatim će stalno svijetliti zajedno s
kontrolnim svjetlom F 3 98 i prikazom
odgovarajuće poruke na
informacijskom centru vozača.
Rezervni kotač ili privremeni rezervni kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te kotače.
Za ostala tri kotača, sustav nadzora
tlaka u gumama i dalje radi.
Kontrolno svjetlo w i odgovarajuća
poruka javljaju se na kraju svakog
ciklusa paljenja sve dok se gume ne
napuhnu na ispravan tlak.
Informacijski centar vozača 3 102.
Poruke vozila 3 103.Probušena guma
Puknuće ili velika ispražnjenost gume označava se uključivanjem
kontrolnog svjetla w zajedno s C
3 98 i prikazom odgovarajuće poruke
na informacijskom centru vozača.
Zaustavite vozilo i isključite motor.
Tlak u gumama 3 224.
Kit za popravak gume 3 194.
Rezervni kotač 3 198.
Zamjena kotača 3 197.

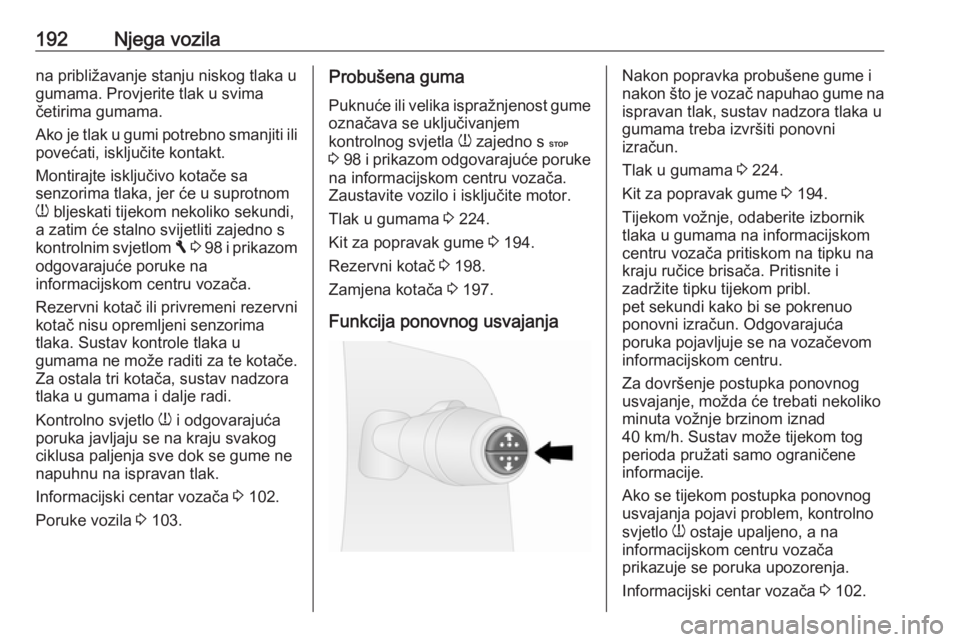

Funkcija ponovnog usvajanjaNakon popravka probušene gume i
nakon što je vozač napuhao gume na
ispravan tlak, sustav nadzora tlaka u
gumama treba izvršiti ponovni
izračun.
Tlak u gumama 3 224.
Kit za popravak gume 3 194.
Tijekom vožnje, odaberite izbornik tlaka u gumama na informacijskom
centru vozača pritiskom na tipku na
kraju ručice brisača. Pritisnite i
zadržite tipku tijekom pribl.
pet sekundi kako bi se pokrenuo
ponovni izračun. Odgovarajuća
poruka pojavljuje se na vozačevom
informacijskom centru.
Za dovršenje postupka ponovnog
usvajanje, možda će trebati nekoliko
minuta vožnje brzinom iznad
40 km/h. Sustav može tijekom tog
perioda pružati samo ograničene
informacije.
Ako se tijekom postupka ponovnog
usvajanja pojavi problem, kontrolno
svjetlo w ostaje upaljeno, a na
informacijskom centru vozača
prikazuje se poruka upozorenja.
Informacijski centar vozača 3 102.

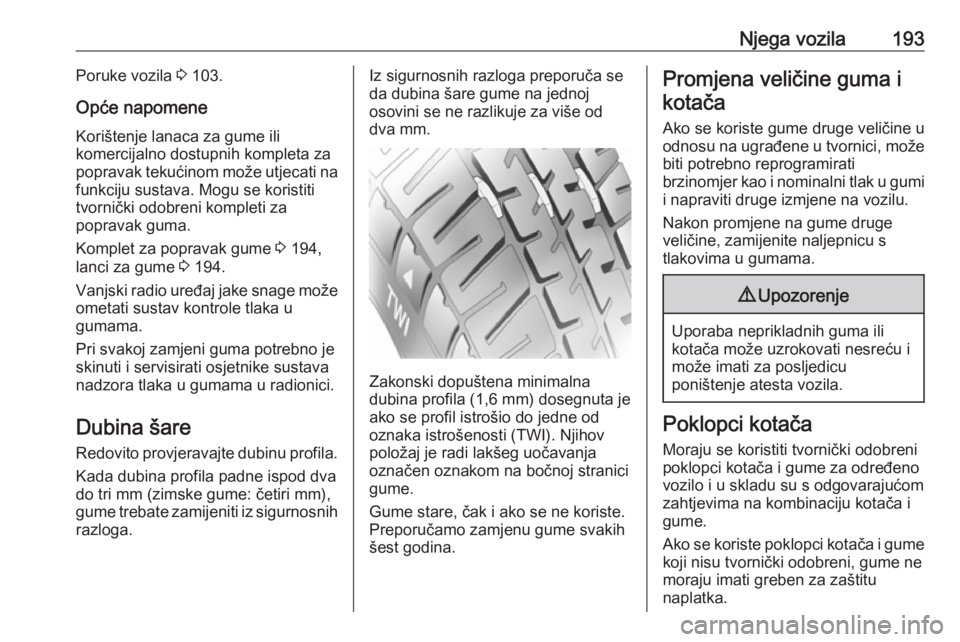

Njega vozila193Poruke vozila 3 103.
Opće napomene Korištenje lanaca za gume ili
komercijalno dostupnih kompleta za
popravak tekućinom može utjecati na
funkciju sustava. Mogu se koristiti
tvornički odobreni kompleti za
popravak guma.
Komplet za popravak gume 3 194,
lanci za gume 3 194.
Vanjski radio uređaj jake snage može ometati sustav kontrole tlaka u
gumama.
Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
nadzora tlaka u gumama u radionici.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod dva
do tri mm (zimske gume: četiri mm),
gume trebate zamijeniti iz sigurnosnih razloga.Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
dva mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
šest godina.
Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.

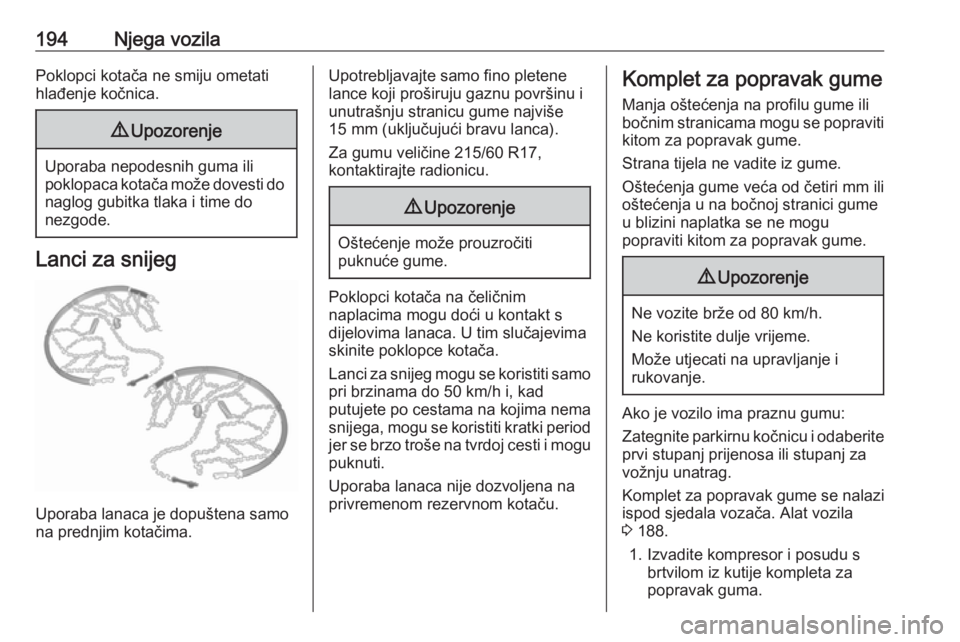

194Njega vozilaPoklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
15 mm (uključujući bravu lanca).
Za gumu veličine 215/60 R17,
kontaktirajte radionicu.9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Poklopci kotača na čeličnim
naplacima mogu doći u kontakt s
dijelovima lanaca. U tim slučajevima
skinite poklopce kotača.
Lanci za snijeg mogu se koristiti samo pri brzinama do 50 km/h i, kadputujete po cestama na kojima nema
snijega, mogu se koristiti kratki period jer se brzo troše na tvrdoj cesti i mogu
puknuti.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak gume
Manja oštećenja na profilu gume ili
bočnim stranicama mogu se popraviti
kitom za popravak gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od četiri mm ili
oštećenja u na bočnoj stranici gume
u blizini naplatka se ne mogu
popraviti kitom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne koristite dulje vrijeme.
Može utjecati na upravljanje i
rukovanje.
Ako je vozilo ima praznu gumu:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa ili stupanj za
vožnju unatrag.
Komplet za popravak gume se nalazi
ispod sjedala vozača. Alat vozila
3 188.
1. Izvadite kompresor i posudu s brtvilom iz kutije kompleta za
popravak guma.

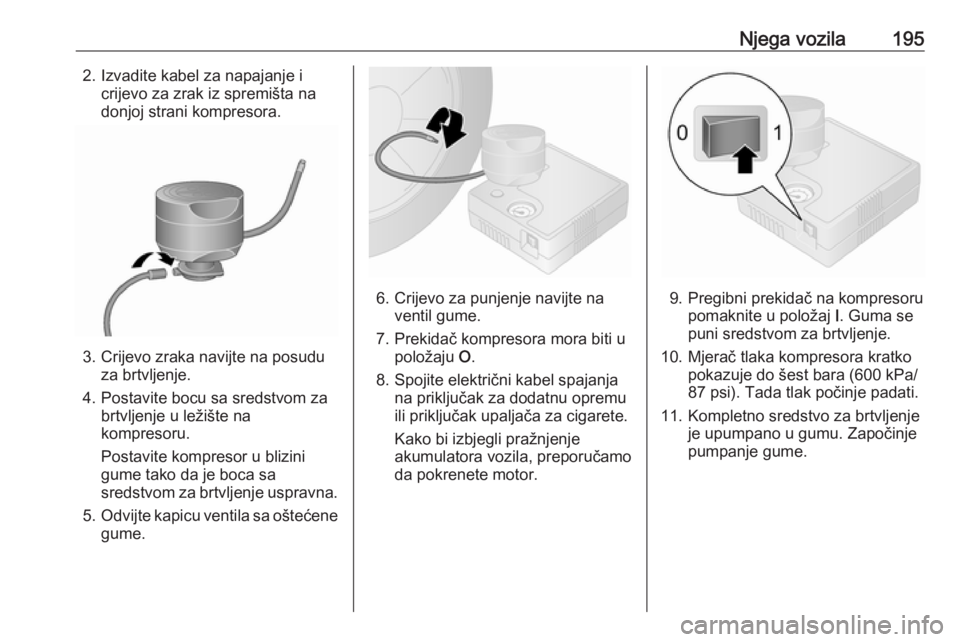

Njega vozila1952. Izvadite kabel za napajanje icrijevo za zrak iz spremišta na
donjoj strani kompresora.
3. Crijevo zraka navijte na posudu za brtvljenje.
4. Postavite bocu sa sredstvom za brtvljenje u ležište na
kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
5. Odvijte kapicu ventila sa oštećene
gume.
6. Crijevo za punjenje navijte na ventil gume.
7. Prekidač kompresora mora biti u položaju O.
8. Spojite električni kabel spajanja na priključak za dodatnu opremuili priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora vozila, preporučamo
da pokrenete motor.9. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
10. Mjerač tlaka kompresora kratko pokazuje do šest bara (600 kPa/
87 psi). Tada tlak počinje padati.
11. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.

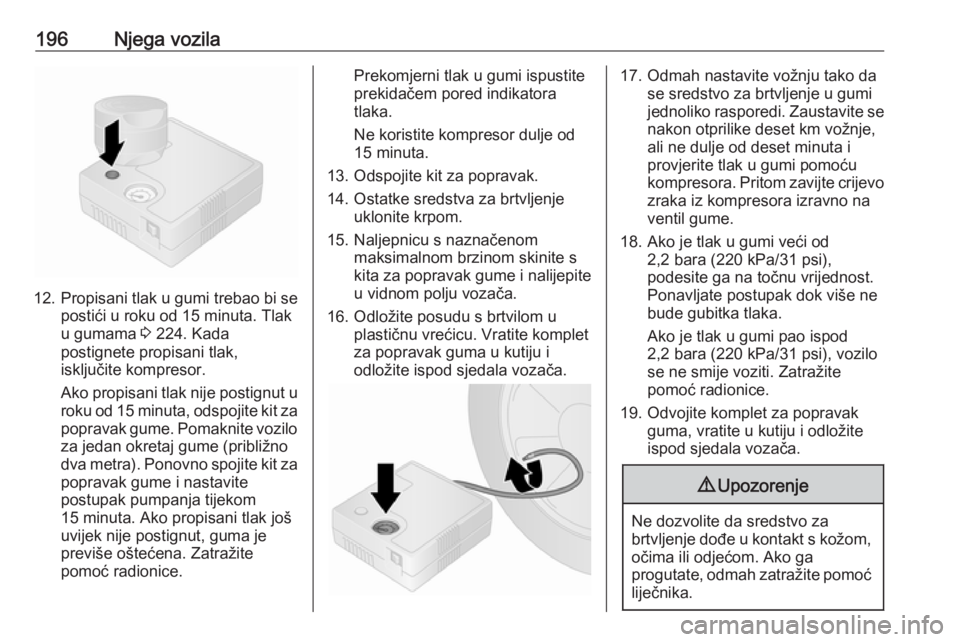

196Njega vozila
12. Propisani tlak u gumi trebao bi sepostići u roku od 15 minuta. Tlak
u gumama 3 224. Kada
postignete propisani tlak,
isključite kompresor.
Ako propisani tlak nije postignut u roku od 15 minuta, odspojite kit za
popravak gume. Pomaknite vozilo za jedan okretaj gume (približno
dva metra). Ponovno spojite kit za
popravak gume i nastavite
postupak pumpanja tijekom
15 minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem pored indikatora
tlaka.
Ne koristite kompresor dulje od
15 minuta.
13. Odspojite kit za popravak.
14. Ostatke sredstva za brtvljenje uklonite krpom.
15. Naljepnicu s naznačenom maksimalnom brzinom skinite s
kita za popravak gume i nalijepite
u vidnom polju vozača.
16. Odložite posudu s brtvilom u plastičnu vrećicu. Vratite kompletza popravak guma u kutiju i
odložite ispod sjedala vozača.17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike deset km vožnje,
ali ne dulje od deset minuta i
provjerite tlak u gumi pomoću
kompresora. Pritom zavijte crijevo
zraka iz kompresora izravno na
ventil gume.
18. Ako je tlak u gumi veći od 2,2 bara (220 kPa/31 psi),
podesite ga na točnu vrijednost.
Ponavljate postupak dok više ne
bude gubitka tlaka.
Ako je tlak u gumi pao ispod 2,2 bara (220 kPa/31 psi), vozilo
se ne smije voziti. Zatražite
pomoć radionice.
19. Odvojite komplet za popravak guma, vratite u kutiju i odložiteispod sjedala vozača.9 Upozorenje
Ne dozvolite da sredstvo za
brtvljenje dođe u kontakt s kožom,
očima ili odjećom. Ako ga
progutate, odmah zatražite pomoć liječnika.

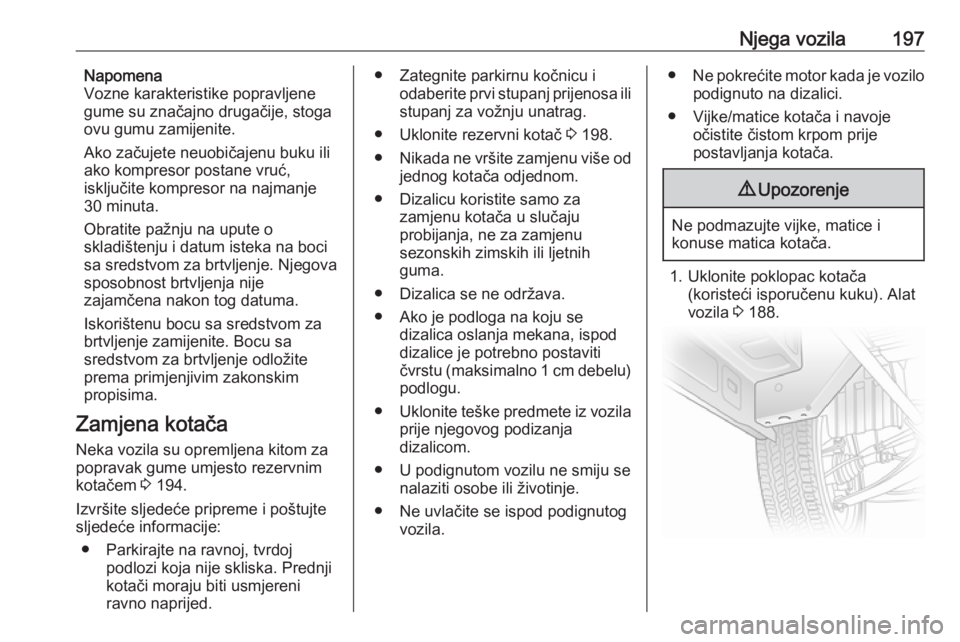

Njega vozila197Napomena
Vozne karakteristike popravljene
gume su značajno drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Obratite pažnju na upute o
skladištenju i datum isteka na boci sa sredstvom za brtvljenje. Njegova
sposobnost brtvljenja nije
zajamčena nakon tog datuma.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu sa
sredstvom za brtvljenje odložite
prema primjenjivim zakonskim
propisima.
Zamjena kotača
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 194.
Izvršite sljedeće pripreme i poštujte sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa ilistupanj za vožnju unatrag.
● Uklonite rezervni kotač 3 198.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postaviti
čvrstu (maksimalno 1 cm debelu) podlogu.
● Uklonite teške predmete iz vozila
prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.●Ne pokrećite motor kada je vozilo
podignuto na dizalici.
● Vijke/matice kotača i navoje očistite čistom krpom prije
postavljanja kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Uklonite poklopac kotača
(koristeći isporučenu kuku). Alat
vozila 3 188.

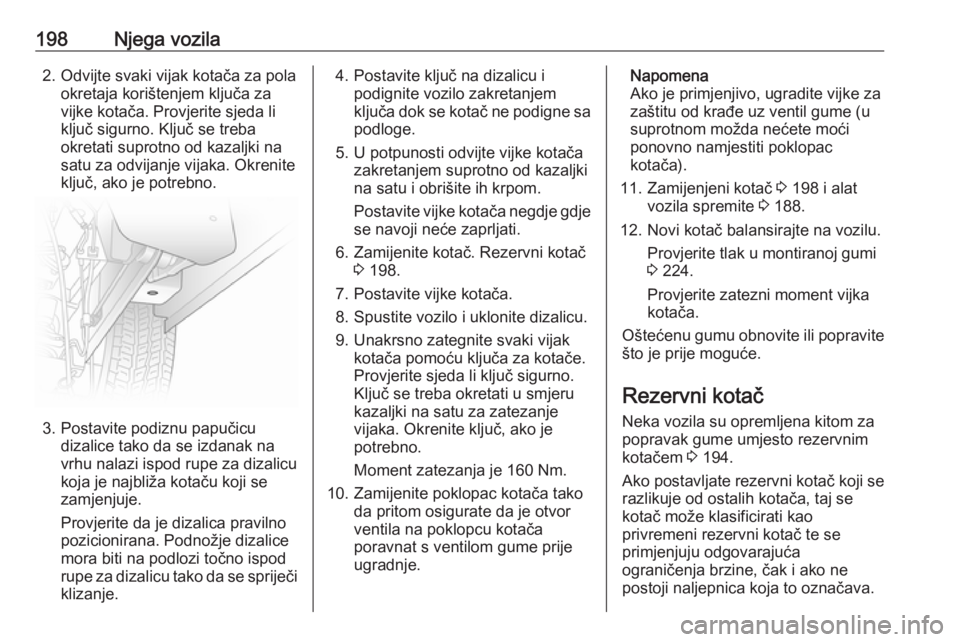

198Njega vozila2. Odvijte svaki vijak kotača za polaokretaja korištenjem ključa za
vijke kotača. Provjerite sjeda li
ključ sigurno. Ključ se treba okretati suprotno od kazaljki na
satu za odvijanje vijaka. Okrenite
ključ, ako je potrebno.
3. Postavite podiznu papučicu dizalice tako da se izdanak na
vrhu nalazi ispod rupe za dizalicu
koja je najbliža kotaču koji se
zamjenjuje.
Provjerite da je dizalica pravilno
pozicionirana. Podnožje dizalice
mora biti na podlozi točno ispod
rupe za dizalicu tako da se spriječi klizanje.
4. Postavite ključ na dizalicu i podignite vozilo zakretanjem
ključa dok se kotač ne podigne sa
podloge.
5. U potpunosti odvijte vijke kotača zakretanjem suprotno od kazaljki
na satu i obrišite ih krpom.
Postavite vijke kotača negdje gdje se navoji neće zaprljati.
6. Zamijenite kotač. Rezervni kotač 3 198.
7. Postavite vijke kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Unakrsno zategnite svaki vijak kotača pomoću ključa za kotače.
Provjerite sjeda li ključ sigurno.
Ključ se treba okretati u smjeru
kazaljki na satu za zatezanje
vijaka. Okrenite ključ, ako je potrebno.
Moment zatezanja je 160 Nm.
10. Zamijenite poklopac kotača tako da pritom osigurate da je otvor
ventila na poklopcu kotača
poravnat s ventilom gume prije
ugradnje.Napomena
Ako je primjenjivo, ugradite vijke za
zaštitu od krađe uz ventil gume (u suprotnom možda nećete moći
ponovno namjestiti poklopac
kotača).
11. Zamijenjeni kotač 3 198 i alat
vozila spremite 3 188.
12. Novi kotač balansirajte na vozilu. Provjerite tlak u montiranoj gumi
3 224.
Provjerite zatezni moment vijka
kotača.
Oštećenu gumu obnovite ili popravite što je prije moguće.
Rezervni kotač Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 194.
Ako postavljate rezervni kotač koji se
razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava.
