OPEL VIVARO B 2017.5 Uporabniški priročnik

Sedeži in varnostni sistemi69Težnostni razredVelikost
razredVpetjePrednji
sedeži2. sedežna vrsta 13. sedežna
vrstaSredinaStranskivozila z enojnim
sovoznikovim
sedežemvozila z dvojnim
sovoznikovim
sedežemSkupina I: 9 do 18 kgDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF 2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF2XSkupina II: 15 do 25 kgXXIL, IUF 2IL, IUF2XSkupina III: 22 do 36 kgXXIL, IUF2IL, IUF2X1:Pri namestitvi otroškega varnostnega sedeža na te sedeže po potrebi potisnite nastavljiv prednji sedež naprej. Če ima
vozilo nenastavljive prednje sedeže, morda ni na voljo dovolj prostora za namestitev določenih otroških varnostnihsedežev.2:Naprej obrnjeni otroški varnostni sedeži: Pred namestitvijo otroškega varnostnega sedeža odstranite vzglavnik 3 44.
Sedež pred tem položajem namestitve ne sme biti pomaknjen nazaj za več kot polovico razpoložljivega pomika na saneh. Največji naklon naslonjala je 25°. Nastavitev sedeža 3 46.IUF:Primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X:Prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.IL:Ustrezen za posamezna varovala ISOFIX kategorije 'specifično vozilo', 'omejena' ali 'pol-univerzalna'. Varnostni
sistem ISOFIX mora biti odobren za specifičen tip vozila.

70Sedeži in varnostni sistemiVelikostni razredi in sedeži ISOFIXA - ISO/F3:Naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do
18 kg.B - ISO/F2:Naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO/F2X:Naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO/R3:Nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kg.D - ISO/R2:Nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO/R1:Nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.

Prostori za spravljanje71Prostori za
spravljanjeProstori za spravljanje .................71
Shranjevanje v armaturni plošči ........................................ 71
Sovoznikov predal .....................72
Držala za pijačo .........................73
Sprednji shranjevalni prostori ....73
Prostor za spravljanje v vratih ...74
Predal pod sedežem .................74
Prostor za spravljanje nad glavo ......................................... 76
Prtljažnik ...................................... 76
Prekrivalo tovornega prostora ...77
Pritrdilna ušesca ........................77
Varnostna mreža .......................78
Varnostna mreža prtljažnika ......79
Opozorilni trikotnik .....................80
Pribor za prvo pomoč ................80
Sistem strešnega prtljažnika ........80
Strešni prtljažnik ........................80
Informacije o natovarjanju ...........80Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči
Prostori za spravljanje, žepi in predali
se nahajajo v armaturni plošči.
Na instrumentni plošči je lahko tudi
držalo za kovance.
Na instrumentni plošči je lahko tudi
držalo za telefon.

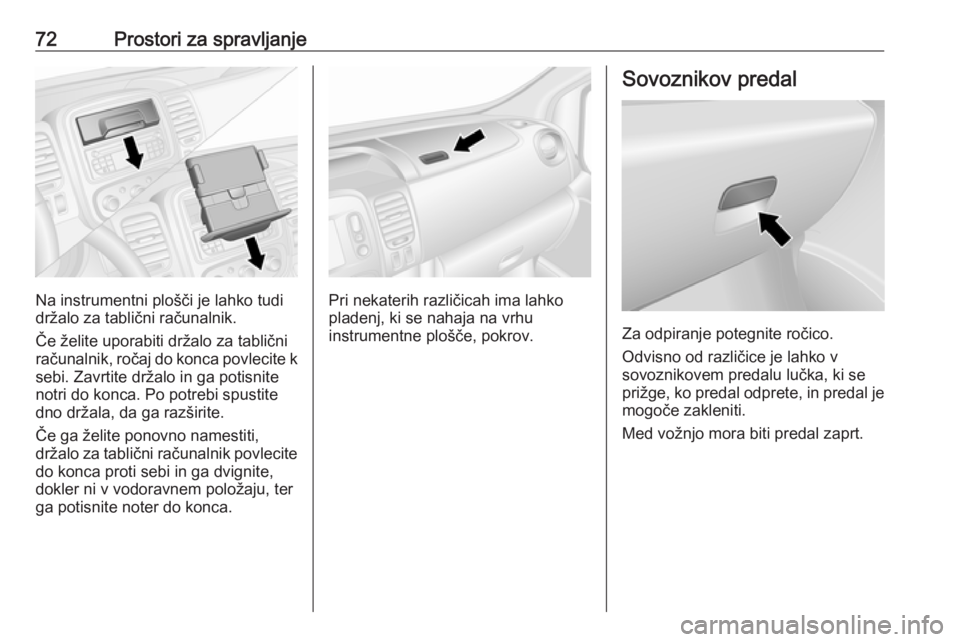

72Prostori za spravljanje
Na instrumentni plošči je lahko tudi
držalo za tablični računalnik.
Če želite uporabiti držalo za tablični
računalnik, ročaj do konca povlecite k
sebi. Zavrtite držalo in ga potisnite
notri do konca. Po potrebi spustite
dno držala, da ga razširite.
Če ga želite ponovno namestiti,
držalo za tablični računalnik povlecite do konca proti sebi in ga dvignite,
dokler ni v vodoravnem položaju, ter
ga potisnite noter do konca.Pri nekaterih različicah ima lahko
pladenj, ki se nahaja na vrhu
instrumentne plošče, pokrov.
Sovoznikov predal
Za odpiranje potegnite ročico.
Odvisno od različice je lahko v
sovoznikovem predalu lučka, ki se
prižge, ko predal odprete, in predal je
mogoče zakleniti.
Med vožnjo mora biti predal zaprt.

Prostori za spravljanje73Držala za pijačo
Držala za pijačo se nahajajo na obehkoncih instrumentne plošče, na
sredini na spodnji instrumentni plošči
in, glede na različico, v predalih vrat
ter v predelu zadnjih sedežev.
Dodatna držala za pijačo so na hrbtni
strani zloženega zadnjega
sredinskega sedeža 3 73, 3 49.
V držala za pijačo lahko vstavite tudi
prenosni pepelnik. Če želite uporabiti
držala za pijačo, odstranite prenosljivi pepelnik.
Pepelniki 3 88.
Sprednji shranjevalni
prostori
Kljukice za plašče so nameščene na
čelni steni kabine in na prijemalih v
oblogi strehe.
Preklop naslonjala sredinskega
sedeža
Pri naprej preklopljenem naslonjalu
srednjega sedeža sprednje vrste so
na voljo prostor za spravljanje, držalo za pijačo in predal za dokumente.
Preklop sedeža 3 48.9 Opozorilo
Če je srednji sovoznikov sedež
zložen, morate izklopiti sistem
sovoznikovih varnostnih blazin.
Deaktiviranje sovoznikovih
varnostnih blazin 3 62.
Preden naslonjalo poklopite naprej,
zaprite držalo za pijačo na
instrumentni plošči.
Za sprostitev predala za dokumente
in dostop do prostorov za spravljanje
pritisnite na gumb (puščica) na zadnji
strani naslonjala.
Predal za dokumente namestite tako, da vstavite konec(-e) v katero koli
režo pri držalu za pijačo.

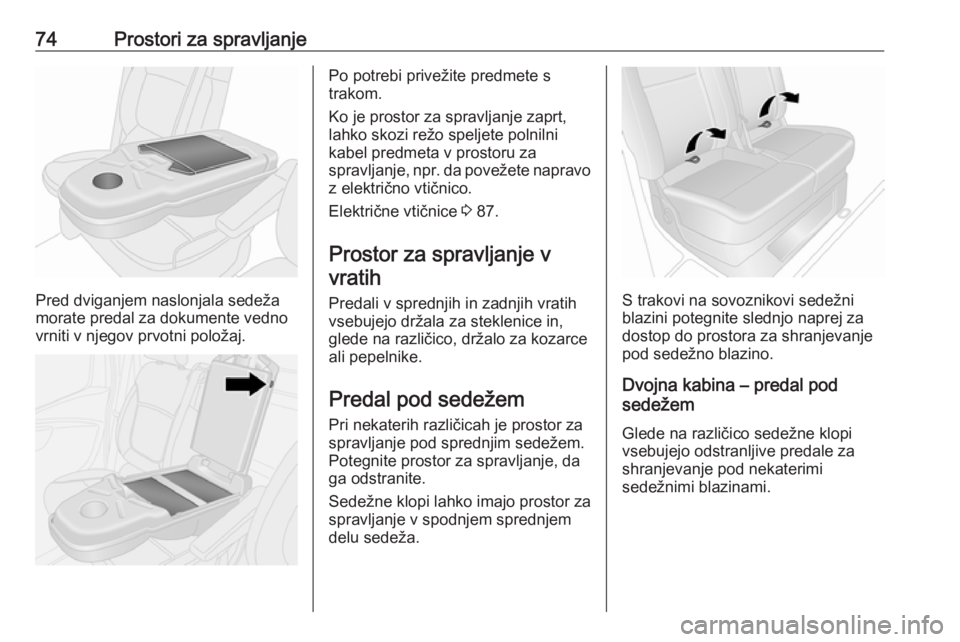

74Prostori za spravljanje
Pred dviganjem naslonjala sedeža
morate predal za dokumente vedno vrniti v njegov prvotni položaj.
Po potrebi privežite predmete s
trakom.
Ko je prostor za spravljanje zaprt,
lahko skozi režo speljete polnilni
kabel predmeta v prostoru za
spravljanje, npr. da povežete napravo
z električno vtičnico.
Električne vtičnice 3 87.
Prostor za spravljanje v vratih
Predali v sprednjih in zadnjih vratih vsebujejo držala za steklenice in,
glede na različico, držalo za kozarce
ali pepelnike.
Predal pod sedežem
Pri nekaterih različicah je prostor za
spravljanje pod sprednjim sedežem.
Potegnite prostor za spravljanje, da
ga odstranite.
Sedežne klopi lahko imajo prostor za
spravljanje v spodnjem sprednjem
delu sedeža.
S trakovi na sovoznikovi sedežni
blazini potegnite slednjo naprej za
dostop do prostora za shranjevanje
pod sedežno blazino.
Dvojna kabina – predal pod
sedežem
Glede na različico sedežne klopi
vsebujejo odstranljive predale za
shranjevanje pod nekaterimi
sedežnimi blazinami.

Prostori za spravljanje75Odkrivanje
Če želite dostopiti do vsakega
predala za shranjevanje, morate
najprej sprostiti sedežno blazino, tako
da primete trak, ki se nahaja na
sprednjem robu blazine in blazino
potegnete navzgor ter jo počasi
potisnete naprej.
Nato potegnite navzgor zadnji del
sedežne blazine, da jo odprete.
Odstranitev
Predale za shranjevanje je mogoče
odstraniti, tudi če je sedežna blazina
odprta. Predal potegnite navzgor, da
odstranite varovalni obroč iz
notranjosti predala, nato predal
potegnite izpod sedeža.
Zamenjajte predal za shranjevanje,
če ni v uporabi.
Prekrivanje
Blazino zaprete tako, da jo položite
navzdol, potisnete rahlo nazaj in
pritisnete sprednji del blazine
navzdol, da se usede.
Ko je zložena navzdol, lahko s
potegom traku nastavite položaj
blazine po vaši meri.
Nastavitev sedeža 3 46, zadnji
sedeži 3 49.
Shranjevanje dolgih predmetov
Za shranjevanje dolgih predmetov
pod zadnjimi sedeži (samo na
sovoznikovi strani) sprostite zavihka
na spodnji oblogi.

76Prostori za spravljanjeNajprej potegnite trak na blazini
sovoznikovega sedeža, da sedež
dvignete, nato pa nagnite sprednji
zavihek navznoter, tako da potegnete jeziček za sedežem (glejte sliko).
Zadnji poklopec dvignite z rokami; v
odprtem položaju ga držijo magneti.
9 Opozorilo
Potniki ne smejo uporabljati
sedeža med prevažanjem
predmetov pod njim in odprtimi
zavihki spodnje obloge.
Prostor za spravljanje nad
glavo
Skupna masa prtljage v tem prostoru
ne sme preseči 35 kg.
Prtljažnik
Na zgornje ali spodnje vzmetne noge
na obeh straneh prtljažnika ne
pritrdite ali obesite nobenih
predmetov.9 Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.

Prostori za spravljanje77Pri vstopanju in izstopanju iz
prtljažnika si pomagajte z oprijemnimi
ročaji, ki se nahajajo pri zadnjih vratih in stranskih drsnih vratih.
Prekrivalo tovornegaprostora
Zadnja polica
Ne polagajte pretežkih ali ostrih
predmetov na zadnjo polico.
Dovoljena nosilnost je 50 kg.
Zadnjo polico je mogoče namestiti v
2 položaja, tj. zgornjega ali
spodnjega.
Zadnjo polico je mogoče zložiti, kar
omogoča večjo prilagodljivost
prtljažnika.
Odstranitev
Za odstranitev sprostite zadnjo polico iz držal na obeh straneh.
Če so zadnji sedeži 3 49 preklopljeni,
odstranite zadnjo polico in jo spravite
vodoravno pred preklopljene zadnje
sedeže.
Namestitev
Pri ponovnem nameščanju zadnje
police se mora le-ta zaskočiti v držala na obeh straneh.Pritrdilna ušesca
V prtljažniku so vgrajena pritrdilna
ušesca, ki s pomočjo pritrdilnih trakov ali talne tovorne mreže preprečujejo
drsenje prtljage.

78Prostori za spravljanje
Pritrdilna ušesca so na tleh vozila
in/ali v stranski steni. Odvisno od
vozila se lahko številka in mesto
pritrdilnih ušes razlikujeta.
Pri nekaterih vozilih so pritrdilna
ušesca za opažnimi ploščami na stranski steni. Za dostop do
pritrdilnega ušesca odstranite opažno ploščo tako, da jo povlečete navzgor.
Shranite jo v enega od zadnjih
prostorov za spravljanje.
Maksimalna sila, ki sme bremeniti
pritrdilna ušesca ne sme preseči
500 daN/5 kN/5000 N.
V nekaterih državah je največja sila
navedena na nalepki.
Opomba
V primeru odstopanja imajo podatki na nalepki prednost pred podatki vteh navodilih za uporabo.
Informacije o natovarjanju 3 80.
Varnostna mreža Varnostno mrežo lahko namestite za
zadnjimi ali sprednjimi sedeži.
Za varnostno mrežo ne smejo sedeti
potniki.
Namestitev
Za dostop do pritrdilnih točk sprostite
pokrove v stropni oblogi (z ravnim
izvijačem), nato vstavite palice
varnostne mreže prtljažnika v leve in
desne pritrdilne točke ter jih pritrdite.
