OPEL VIVARO B 2017.5 Uporabniški priročnik

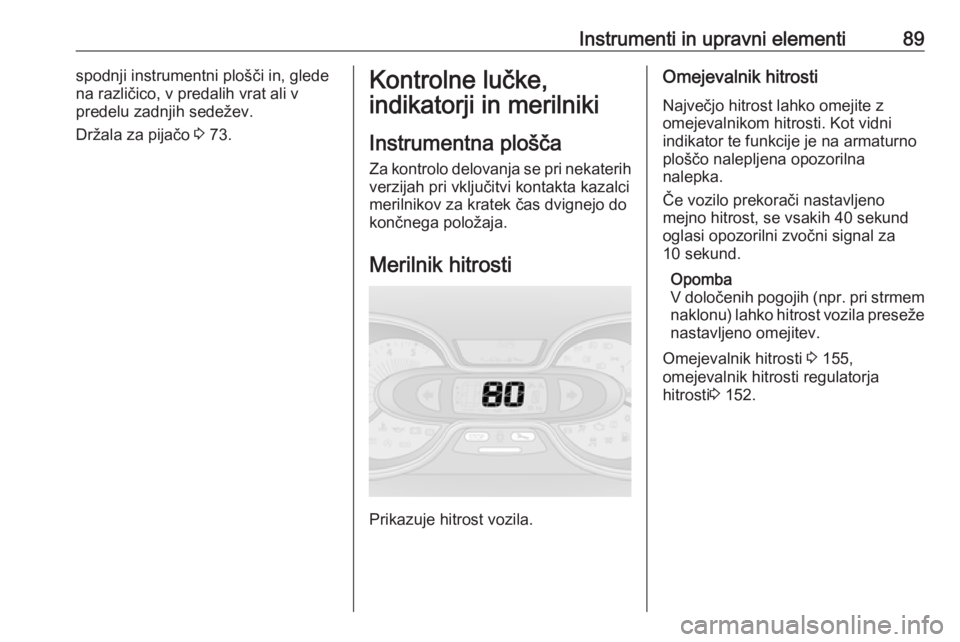

Instrumenti in upravni elementi89spodnji instrumentni plošči in, glede
na različico, v predalih vrat ali v
predelu zadnjih sedežev.
Držala za pijačo 3 73.Kontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Za kontrolo delovanja se pri nekaterih
verzijah pri vključitvi kontakta kazalci
merilnikov za kratek čas dvignejo do
končnega položaja.
Merilnik hitrosti
Prikazuje hitrost vozila.
Omejevalnik hitrosti Največjo hitrost lahko omejite z
omejevalnikom hitrosti. Kot vidni
indikator te funkcije je na armaturno
ploščo nalepljena opozorilna
nalepka.
Če vozilo prekorači nastavljeno
mejno hitrost, se vsakih 40 sekund
oglasi opozorilni zvočni signal za
10 sekund.
Opomba
V določenih pogojih (npr. pri strmem
naklonu) lahko hitrost vozila preseže
nastavljeno omejitev.
Omejevalnik hitrosti 3 155,
omejevalnik hitrosti regulatorja
hitrosti 3 152.

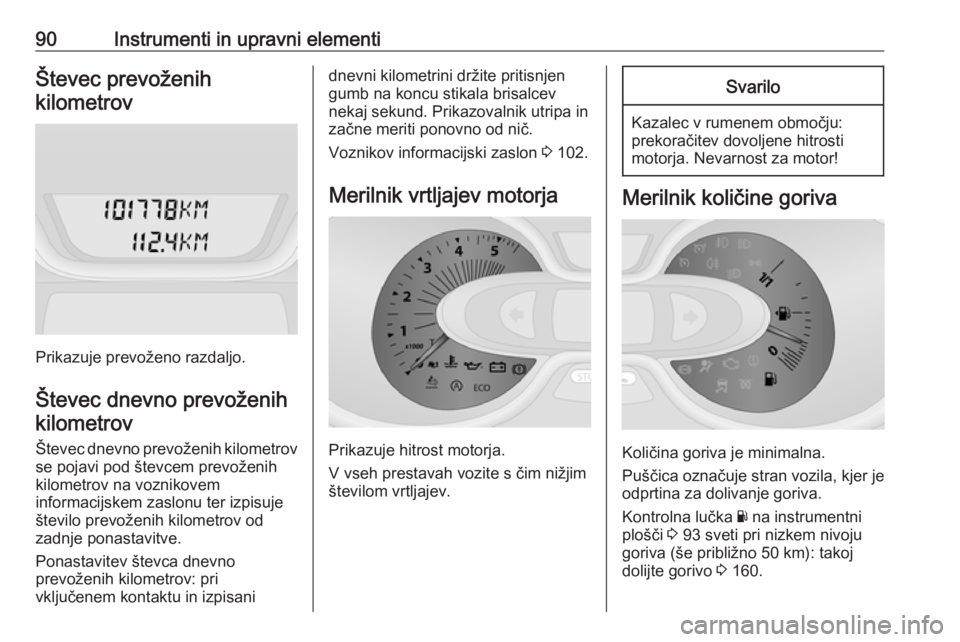

90Instrumenti in upravni elementiŠtevec prevoženihkilometrov
Prikazuje prevoženo razdaljo.
Števec dnevno prevoženih kilometrov
Števec dnevno prevoženih kilometrov se pojavi pod števcem prevoženih
kilometrov na voznikovem
informacijskem zaslonu ter izpisuje
število prevoženih kilometrov od
zadnje ponastavitve.
Ponastavitev števca dnevno
prevoženih kilometrov: pri
vključenem kontaktu in izpisani
dnevni kilometrini držite pritisnjen
gumb na koncu stikala brisalcev
nekaj sekund. Prikazovalnik utripa in
začne meriti ponovno od nič.
Voznikov informacijski zaslon 3 102.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rumenem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Količina goriva je minimalna.
Puščica označuje stran vozila, kjer je
odprtina za dolivanje goriva.
Kontrolna lučka Y na instrumentni
plošči 3 93 sveti pri nizkem nivoju
goriva (še približno 50 km): takoj dolijte gorivo 3 160.

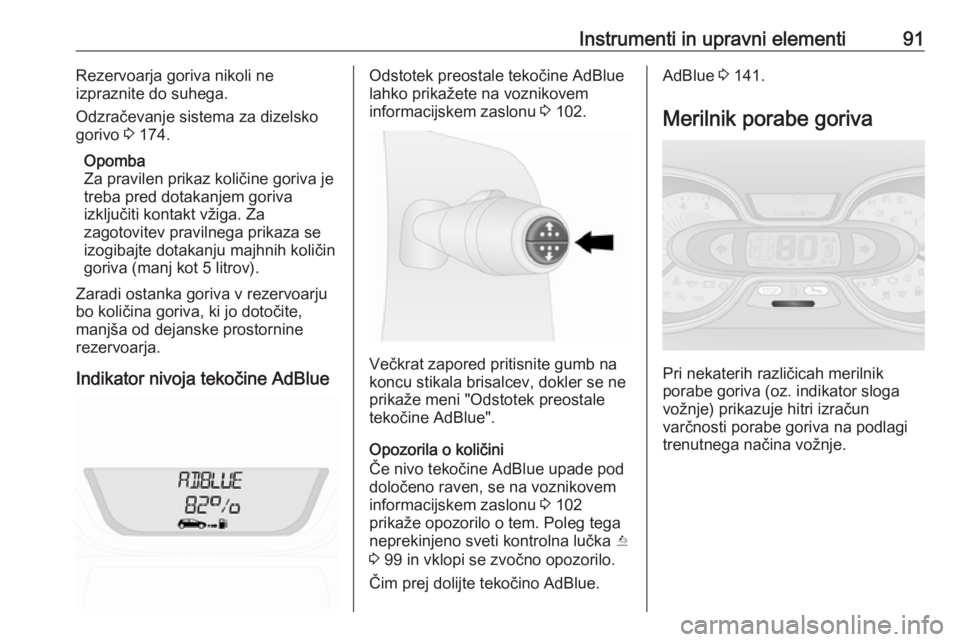

Instrumenti in upravni elementi91Rezervoarja goriva nikoli ne
izpraznite do suhega.
Odzračevanje sistema za dizelsko gorivo 3 174.
Opomba
Za pravilen prikaz količine goriva je
treba pred dotakanjem goriva
izključiti kontakt vžiga. Za
zagotovitev pravilnega prikaza se
izogibajte dotakanju majhnih količin
goriva (manj kot 5 litrov).
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Indikator nivoja tekočine AdBlueOdstotek preostale tekočine AdBlue
lahko prikažete na voznikovem
informacijskem zaslonu 3 102.
Večkrat zapored pritisnite gumb na
koncu stikala brisalcev, dokler se ne
prikaže meni "Odstotek preostale
tekočine AdBlue".
Opozorila o količini
Če nivo tekočine AdBlue upade pod
določeno raven, se na voznikovem
informacijskem zaslonu 3 102
prikaže opozorilo o tem. Poleg tega
neprekinjeno sveti kontrolna lučka Y
3 99 in vklopi se zvočno opozorilo.
Čim prej dolijte tekočino AdBlue.
AdBlue 3 141.
Merilnik porabe goriva
Pri nekaterih različicah merilnik
porabe goriva (oz. indikator sloga
vožnje) prikazuje hitri izračun
varčnosti porabe goriva na podlagi
trenutnega načina vožnje.

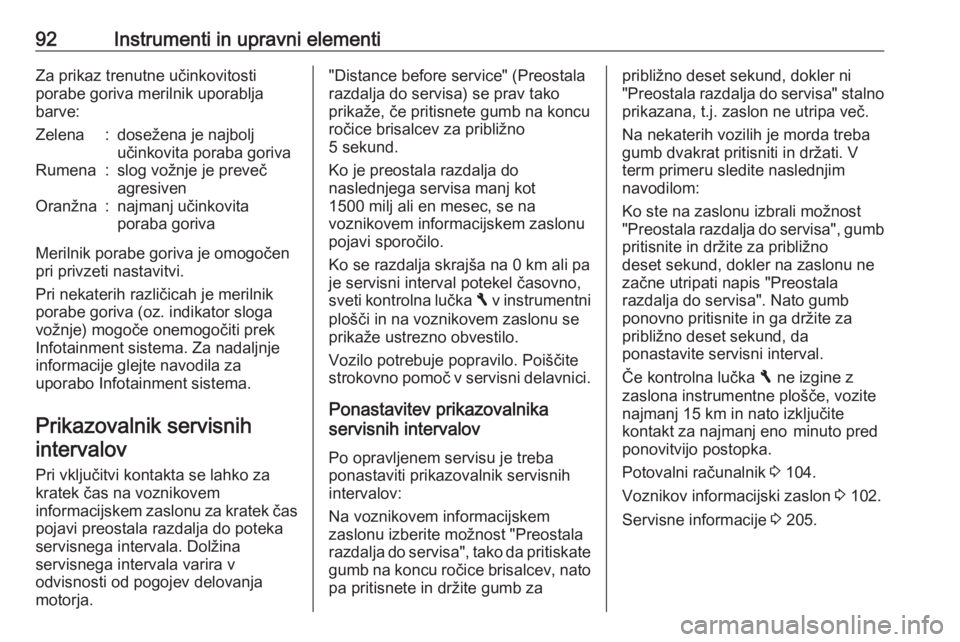

92Instrumenti in upravni elementiZa prikaz trenutne učinkovitosti
porabe goriva merilnik uporablja
barve:Zelena:dosežena je najbolj
učinkovita poraba gorivaRumena:slog vožnje je preveč
agresivenOranžna:najmanj učinkovita
poraba goriva
Merilnik porabe goriva je omogočen
pri privzeti nastavitvi.
Pri nekaterih različicah je merilnik
porabe goriva (oz. indikator sloga
vožnje) mogoče onemogočiti prek
Infotainment sistema. Za nadaljnje informacije glejte navodila za
uporabo Infotainment sistema.
Prikazovalnik servisnihintervalov
Pri vključitvi kontakta se lahko zakratek čas na voznikovem
informacijskem zaslonu za kratek čas
pojavi preostala razdalja do poteka
servisnega intervala. Dolžina
servisnega intervala varira v
odvisnosti od pogojev delovanja
motorja.
"Distance before service" (Preostala
razdalja do servisa) se prav tako
prikaže, če pritisnete gumb na koncu
ročice brisalcev za približno
5 sekund.
Ko je preostala razdalja do
naslednjega servisa manj kot
1500 milj ali en mesec, se na
voznikovem informacijskem zaslonu
pojavi sporočilo.
Ko se razdalja skrajša na 0 km ali pa
je servisni interval potekel časovno,
sveti kontrolna lučka F v instrumentni
plošči in na voznikovem zaslonu se
prikaže ustrezno obvestilo.
Vozilo potrebuje popravilo. Poiščite
strokovno pomoč v servisni delavnici.
Ponastavitev prikazovalnika
servisnih intervalov
Po opravljenem servisu je treba
ponastaviti prikazovalnik servisnih
intervalov:
Na voznikovem informacijskem
zaslonu izberite možnost "Preostala
razdalja do servisa", tako da pritiskate gumb na koncu ročice brisalcev, nato
pa pritisnete in držite gumb zapribližno deset sekund, dokler ni
"Preostala razdalja do servisa" stalno prikazana, t.j. zaslon ne utripa več.
Na nekaterih vozilih je morda treba
gumb dvakrat pritisniti in držati. V
term primeru sledite naslednjim
navodilom:
Ko ste na zaslonu izbrali možnost
"Preostala razdalja do servisa", gumb
pritisnite in držite za približno
deset sekund, dokler na zaslonu ne
začne utripati napis "Preostala
razdalja do servisa". Nato gumb
ponovno pritisnite in ga držite za
približno deset sekund, da
ponastavite servisni interval.
Če kontrolna lučka F ne izgine z
zaslona instrumentne plošče, vozite
najmanj 15 km in nato izključite
kontakt za najmanj eno  minuto pred ponovitvijo postopka.
Potovalni računalnik 3 104.
Voznikov informacijski zaslon 3 102.
Servisne informacije 3 205.

Instrumenti in upravni elementi93Kontrolne lučkeTukaj so opisane vse kontrolne lučke,
ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov.
Odvisno od opremljenosti vozila je
lahko razmestitev kontrolnih lučk
drugačna.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopamodra:potrditev vklopabela:potrditev vklopa

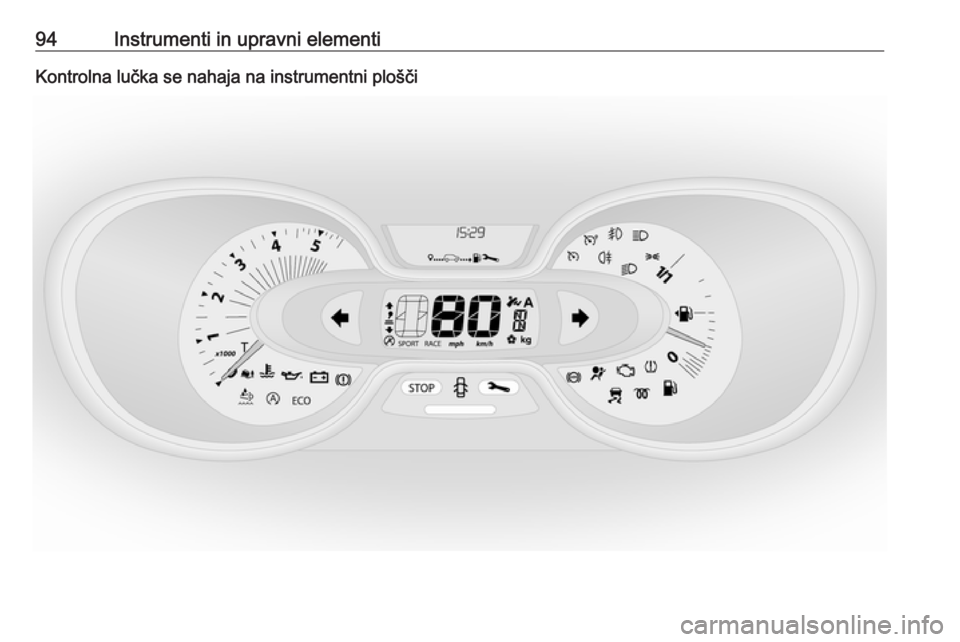

94Instrumenti in upravni elementiKontrolna lučka se nahaja na instrumentni plošči

Instrumenti in upravni elementi95Kontrolne lučke v strešni konzoli
Pregled
OSmernik 3 95XOpozorilna lučka za pripe‐
njanje varnostnega pasu
3 96vSistem varnostnih blazin in
zategovalnikov varnostnih
pasov 3 96Ó ONDeaktiviranje varnostne
blazine 3 96* OFFDeaktiviranje sovoznikovih
varnostnih blazin 3 96pSistem polnjenja 3 97ZKontrolna lučka okvare
3 97FKontrolna lučka potrebe po
servisiranju 3 97CUstavite motor 3 97RZavorni sistem 3 98uSistem proti blokiranju koles
(ABS) 3 98kjPreklop v višjo/nižjo
prestavo 3 98RElektronski stabilnostni
program 3 98ØIzklop elektronskega stabil‐
nostnega programa 3 99WTemperatura hladilne teko‐
čine motorja 3 99!Predgretje 3 99YAdBlue 3 99wSistem za nadzor tlaka v
pnevmatikah 3 99ITlak motornega olja 3 100ECOEkonomični način vožnje
3 100YNizek nivo goriva 3 100DAutostop (sistem Stop-start)
3 101\Autostop onemogočen
(sistem Stop-start) 3 1019Zunanje luči 3 1018Zunanje luči 3 101CDolge luči 3 101>Prednje meglenke 3 101øZadnja meglenka 3 101mRegulator hitrosti 3 101URegulator hitrosti, omeje‐
valnik hitrosti 3 101&Tahograf 3 101yOdprta vrata 3 101
Smernik
O utripa zeleno.

96Instrumenti in upravni elementiKontrolna lučka utripa, če so
vklopljeni smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali zadevne varovalke.
Pri vklopljenih smernikih se sliši
zvočni signal.
Zamenjava žarnic 3 175.
Varovalke 3 181.
Smerniki 3 111.
Opozorilna lučka za pripenjanje varnostnega
pasu
X sveti ali utripa rdeče.
Če je varnostni pas odpet, kontrolna
lučka X utripa, ko je hitrost vožnje
večja od približno 16 km/h. Ob tem se
do 2 minuti oglasi zvočno opozorilo.
Če je varnostni pas pripet, kontrolna
lučka ugasne.
Opomba
Zaradi težkih predmetov na prednjih
sedežev lahko zasveti kontrolna
lučka X. Odstranite predmet s
sedeža ali pripnite varnostni pas.9 Opozorilo
Varnostni pas si pripnite vedno
pred vsako vožnjo.
V primeru nesreče ogrožajo
nepripasane osebe voznika,
sopotnike in tudi sebe.
Tritočkovni varnostni pasovi 3 54.
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov
v sveti rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Če lučka pri vključitvi kontakta ne
zasveti ali zasveti med vožnjo, je to
znak za motnje v sistemu
zategovalnikov pasov in varnostnih blazin. V tem primeru se zategovalniki pasov in varnostne blazine pri
morebitnem trčenju ne utegnejo
sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov,
sistem varnostnih blazin 3 53, 3 58.
Deaktiviranje sovoznikovih varnostnih blazin
Ó ON zasveti v rumeni barvi.
Sovoznikova varnostna blazina je
vklopljena.
* OFF zasveti v rumeni barvi.
Sovoznikova varnostna blazina je
izklopljena 3 62.
Če istočasno svetita lučki ÓON
(Vključeno) in *OFF (Izključeno), je
prišlo do odpovedi sistema. Stanje
sistema je negotovo, zato na

Instrumenti in upravni elementi97sovoznikovem sedežu ne sme sedeti
nihče. Nemudoma poiščite servisno
delavnico.
Če sveti skupaj z v ali F, poiščite
strokovno pomoč servisne delavnice.9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistemi varnostnih blazin 3 58,
zategovalniki varnostnih pasov 3 53,
izklop varnostne blazine 3 62.
Sistem polnjenja
p sveti rdeče.
Pri vključitvi kontakta zasveti za
kratek čas.
Če lučka zasveti med
obratovanjem motorja
Če sveti kontrolna lučka p, medtem
ko teče motor (hkrati s kontrolno lučko C in zvočnim opozorilom): ustavite
vozilo in ugasnite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Utegne priti do izgube učinka servo
zavore. Poiščite strokovno pomoč v
servisni delavnici.
Kontrolna lučka emisije motorja
Z sveti ali utripa rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Če lučka zasveti med
obratovanjem motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka elektronikemotorja
F sveti rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Sveti lahko skupaj z drugimi
kontrolnimi lučkami in prikazom
ustreznega sporočila na voznikovem informacijskem zaslonu 3 102.
Nemudoma poiščite servisno
delavnico.
Ustavite motor
C sveti rdeče.
Pri vključitvi kontakta zasveti za
kratek čas.

98Instrumenti in upravni elementiSveti skupaj z drugimi kontrolnimi
lučkami (npr. p, I in R) ter v
povezavi z zvočnim opozorilom in
ustreznim sporočilom na voznikovem
informacijskem zaslonu 3 102:
ugasnite motor in takoj poiščite
pomoč servisne delavnice.
Zavorni sistem
R sveti rdeče.
Sveti po vključitvi kontakta, ko je
vklopljena ročna zavora 3 149, in
ugasne, ko je ročna zavora
izklopljena.
Če sveti pri sproščeni ročni zavori, je
nivo zavorne tekočine prenizek
3 171.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Če sveti R hkrati s kontrolno lučko
C in zvočnim opozorilom, je prišlo do
napake v zavornem sistemu. Ob tem
se na voznikovem informacijskem
zaslonu prikaže še ustrezno sporočilo
3 102. Nemudoma poiščite servisno
delavnico.
Zavorni sistem 3 148.
Sistem proti blokiranju koles
(ABS)
u sveti rumeno.
Pri vključitvi kontakta zasveti za
kratek čas. Sistem je pripravljen za
delovanje, ko kontrolna lučka u.
Če kontrolna lučka u po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v ABS sistemu. Kontrolna lučka F na instrumentni
plošči lahko sveti skupaj z ustreznim
obvestilom na voznikovem
informacijskem zaslonu 3 102.
Zavorni sistem še vedno deluje, vendar brez ABS regulacije.
Če svetijo kontrolne lučke u, F , R
in C , je prišlo do napake v zavornem
sistemu. Na voznikovem
informacijskem zaslonu se prikaže
ustrezno sporočilo. Nemudoma
poiščite servisno delavnico.Sistem proti blokiranju koles (ABS)
3 148.
Preklop v višjo prestavo
Sveti k ali j.
Če sveti lučka, je zaradi nižje porabe
goriva priporočljivo zamenjati
prestavo menjalnika.
Elektronski stabilnostniprogram
R sveti ali utripa rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Utripa med vožnjo Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Sveti med vožnjo
Sistem ni na voljo. Ob tem se na
voznikovem informacijskem zaslonu
prikaže še ustrezno sporočilo 3 102.
