Nega vozila179

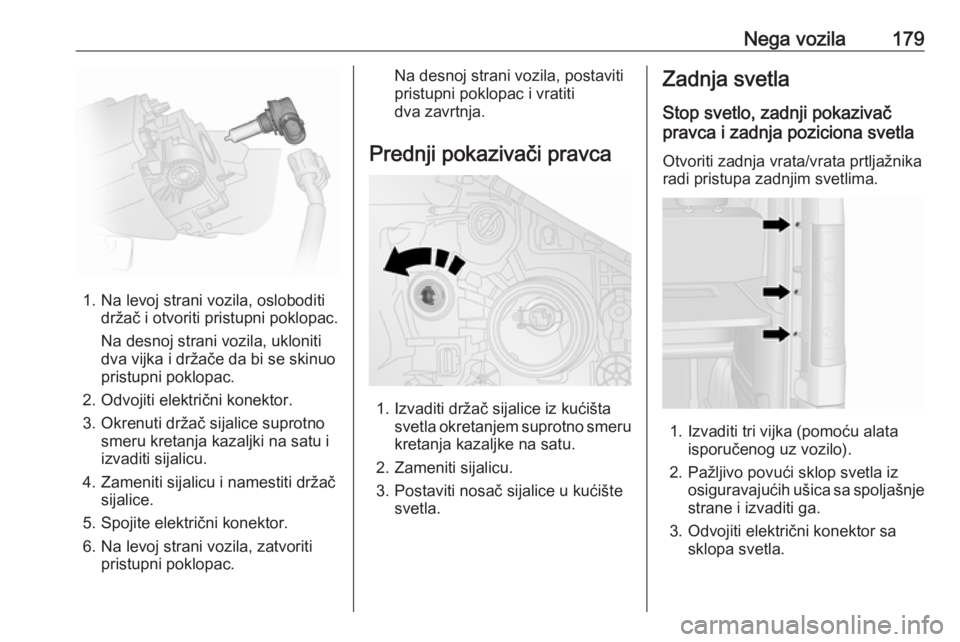

1. Na levoj strani vozila, osloboditidržač i otvoriti pristupni poklopac.
Na desnoj strani vozila, ukloniti
dva vijka i držače da bi se skinuo
pristupni poklopac.
2. Odvojiti električni konektor.
3. Okrenuti držač sijalice suprotno smeru kretanja kazaljki na satu i
izvaditi sijalicu.
4. Zameniti sijalicu i namestiti držač sijalice.
5. Spojite električni konektor.
6. Na levoj strani vozila, zatvoriti pristupni poklopac.
Na desnoj strani vozila, postaviti
pristupni poklopac i vratiti
dva zavrtnja.
Prednji pokazivači pravca
1. Izvaditi držač sijalice iz kućišta svetla okretanjem suprotno smeru
kretanja kazaljke na satu.
2. Zameniti sijalicu.
3. Postaviti nosač sijalice u kućište svetla.
Zadnja svetla
Stop svetlo, zadnji pokazivač
pravca i zadnja poziciona svetla
Otvoriti zadnja vrata/vrata prtljažnika
radi pristupa zadnjim svetlima.
1. Izvaditi tri vijka (pomoću alata isporučenog uz vozilo).
2. Pažljivo povući sklop svetla iz osiguravajućih ušica sa spoljašnjestrane i izvaditi ga.
3. Odvojiti električni konektor sa sklopa svetla.

180Nega vozila
4. Rotirati držač sijalice suprotnokretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
5. Zameniti sijalicu.
6. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatimrotirati u smeru kretanja kazaljkena satu za zabravljivanje.
7. Ponovo pričvrstiti električni konektor na sklop svetla i proveriti
da li je on pravilno postavljen.
8. Postaviti sklop svetla u njegov originalan položaj, i obezbediti ga
da pravilno nalegne na
osiguravajuće ušice.
9. Vratiti tri zavrtnja.
Bočni pokazivači pravca
1. Osloboditi sklop svetla sa blatobrana pritiskom na držače
pomoću odgovarajućeg alata i
podići sklop svetala sa otvora.
2. Izvaditi držač sijalice iz kućišta svetla okretanjem suprotno smeru
kretanja kazaljke na satu i sijalicu
zameniti novom.
3. Postaviti držač sijalice u telo svetla i vratiti sklop u otvor.
Srednje visokopostavljeno
stop svetlo

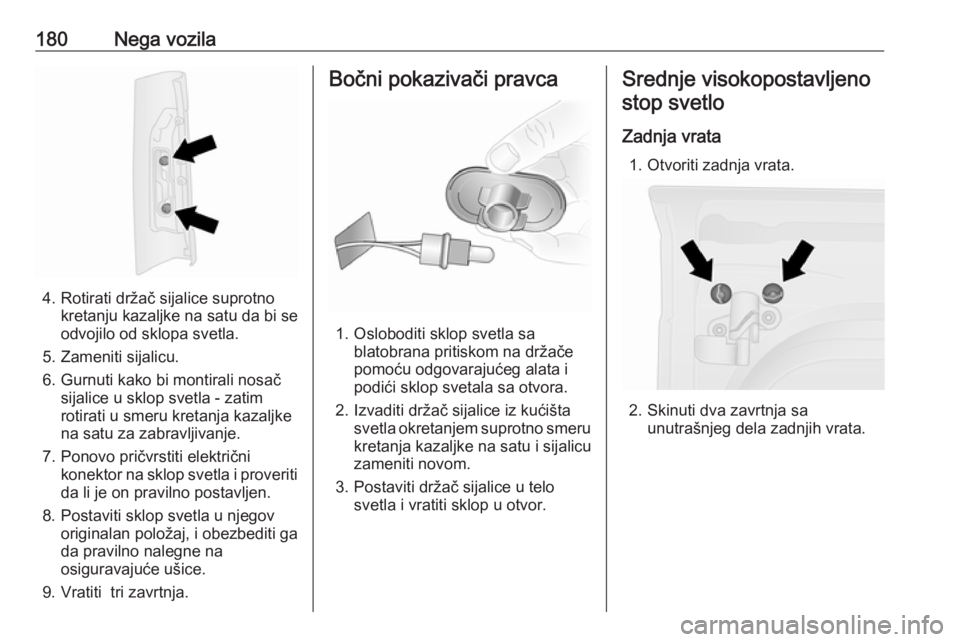

Zadnja vrata 1. Otvoriti zadnja vrata.
2. Skinuti dva zavrtnja sa unutrašnjeg dela zadnjih vrata.

Nega vozila181

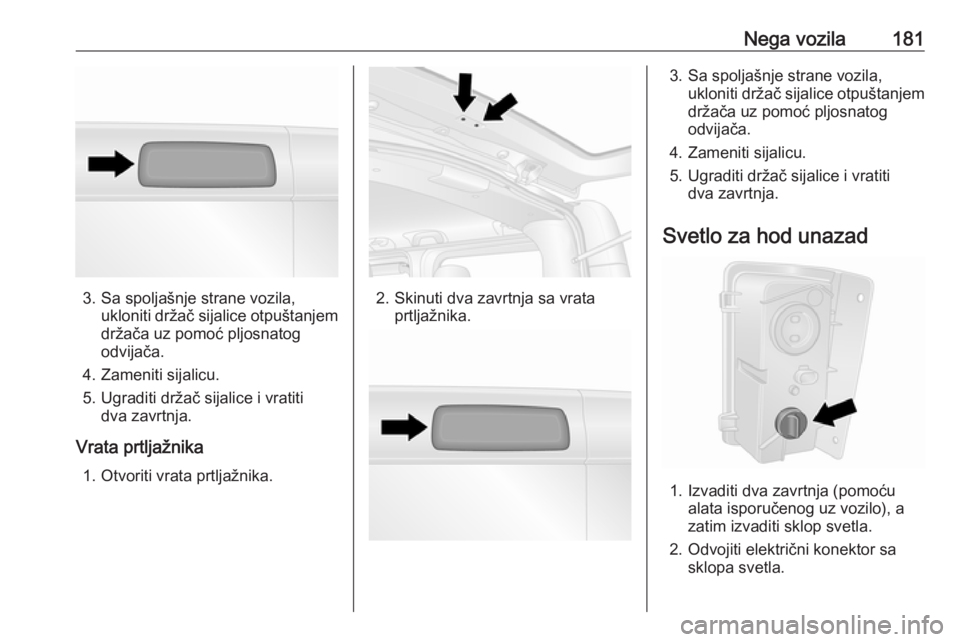

3. Sa spoljašnje strane vozila,ukloniti držač sijalice otpuštanjem
držača uz pomoć pljosnatog
odvijača.
4. Zameniti sijalicu.
5. Ugraditi držač sijalice i vratiti dva zavrtnja.
Vrata prtljažnika 1. Otvoriti vrata prtljažnika.2. Skinuti dva zavrtnja sa vrata prtljažnika.
3. Sa spoljašnje strane vozila,ukloniti držač sijalice otpuštanjem
držača uz pomoć pljosnatog
odvijača.
4. Zameniti sijalicu.
5. Ugraditi držač sijalice i vratiti dva zavrtnja.
Svetlo za hod unazad
1. Izvaditi dva zavrtnja (pomoću alata isporučenog uz vozilo), a
zatim izvaditi sklop svetla.
2. Odvojiti električni konektor sa sklopa svetla.

182Nega vozila3. Rotirati kućište sijalice suprotnokretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
4. Zameniti donju sijalicu.
5. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatimrotirati u smeru kretanja kazaljke
na satu za zabravljivanje.
6. Staviti električni konektor na sklop
svetla.
7. Montirati sklop svetla sa dva zavrtnja.
Svetlo registarske tablice
H1 visina krova1. Skinuti svetlo koristeći pljosnati odvijač.
2. Odvojiti električni konektor.
3. Skinuti sočivo za oslobađanje držača.
4. Zameniti sijalicu.
5. Instalirati sočiva i ponovo pričvrstiti električni konektor.
6. Vratiti svetlo u kućište.
H2 visina krova1. Izvaditi dva zavrtnja (pomoću alata isporučenog uz vozilo) za
oslobađanje sočiva.
2. Zameniti sijalicu.
3. Postaviti sočivo u kućište i zameniti dva zavrtnja.
Zadnje svetlo za maglu
1. Izvaditi dva zavrtnja (pomoću alata isporučenog uz vozilo), a
zatim izvaditi sklop svetla.
2. Odvojiti električni konektor sa sklopa svetla.

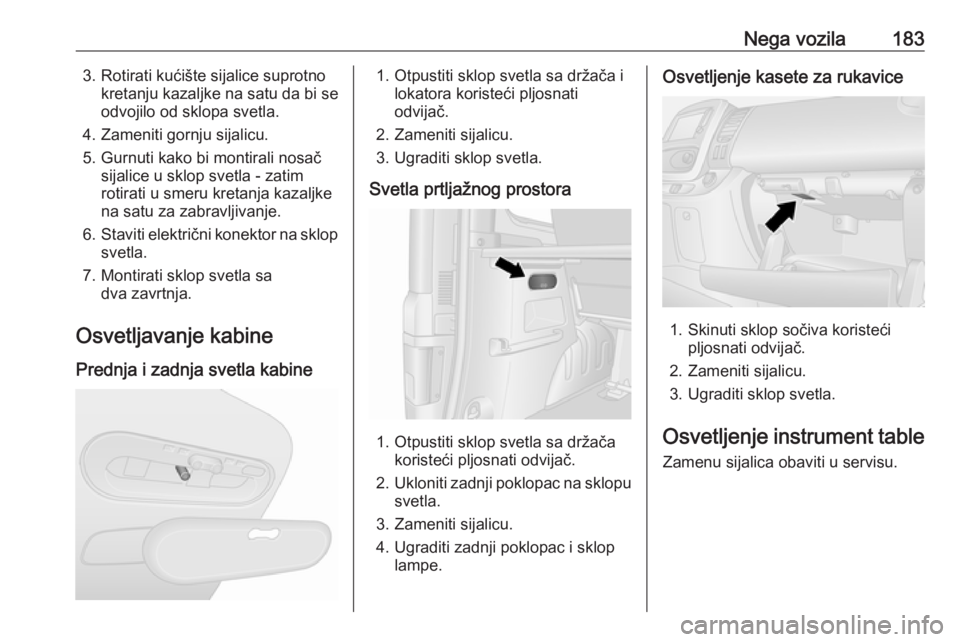

Nega vozila1833. Rotirati kućište sijalice suprotnokretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
4. Zameniti gornju sijalicu.
5. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatim
rotirati u smeru kretanja kazaljke
na satu za zabravljivanje.
6. Staviti električni konektor na sklop
svetla.
7. Montirati sklop svetla sa dva zavrtnja.
Osvetljavanje kabine Prednja i zadnja svetla kabine1. Otpustiti sklop svetla sa držača i lokatora koristeći pljosnati
odvijač.
2. Zameniti sijalicu.
3. Ugraditi sklop svetla.
Svetla prtljažnog prostora
1. Otpustiti sklop svetla sa držača koristeći pljosnati odvijač.
2. Ukloniti zadnji poklopac na sklopu
svetla.
3. Zameniti sijalicu.
4. Ugraditi zadnji poklopac i sklop lampe.
Osvetljenje kasete za rukavice
1. Skinuti sklop sočiva koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Ugraditi sklop svetla.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.

184Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorelom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa leve strane panela instrument table, iza obloge panela
● u motornom prostoru se nalazi odmah do akumulatora
Napomena
Kutiji sa osiguračima u motornom
prostoru sme da pristupa samo
servisna radionica.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različiti tipovi osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača. Unutar kutije sa
osiguračima nalazi se prostor za
smeštaj rezervnih osigurača.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu za upotrebu
primenjivi za vaše vozilo. Pogledajte
nalepnicu na kutiji sa osiguračima,
gde je postavljena.

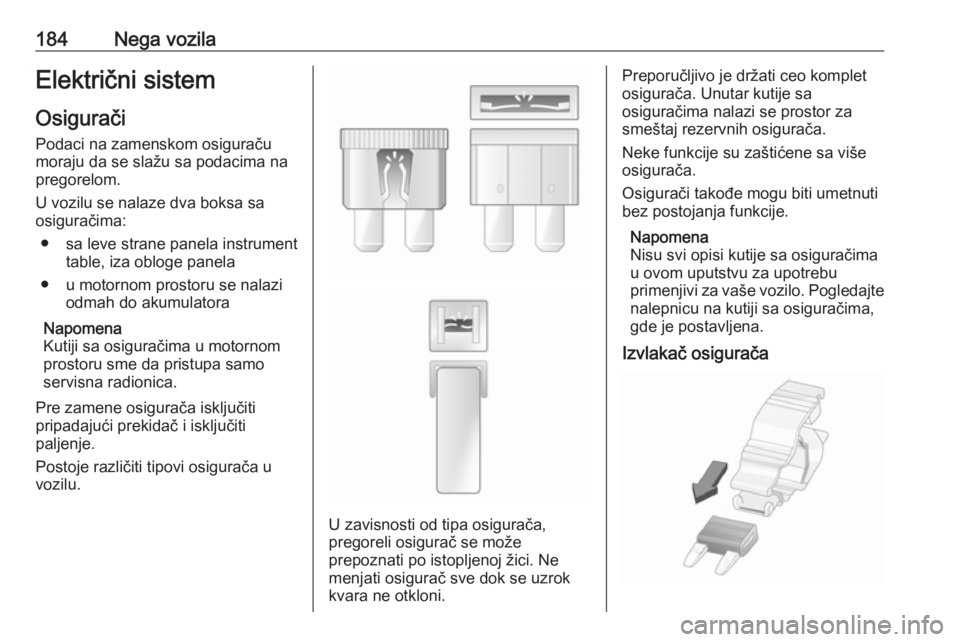

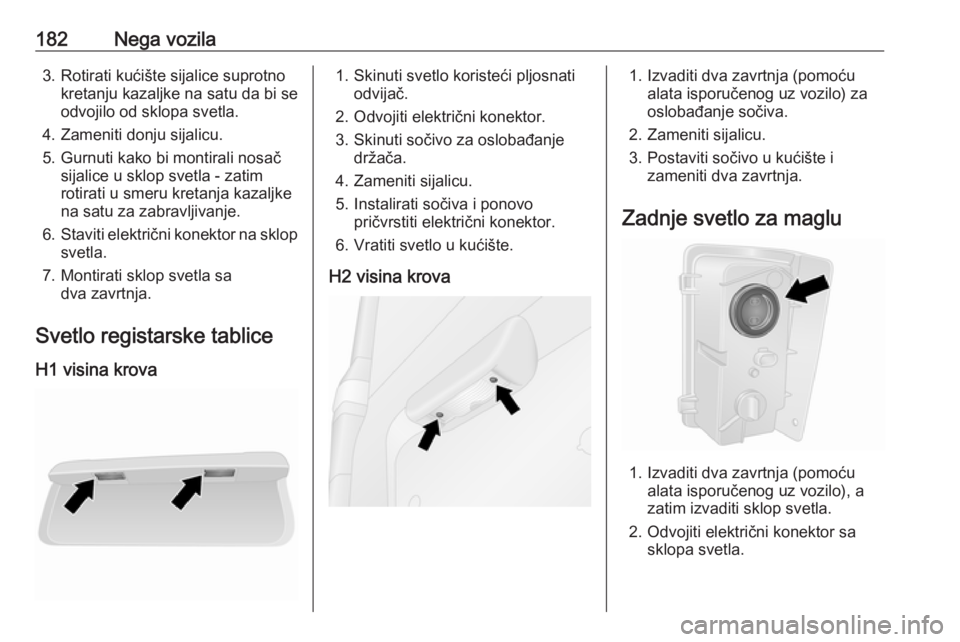

Izvlakač osigurača

Nega vozila185
Izvlakač osigurača može biti smeštenna poklopcu kutije sa osiguračima na
instrument tabli.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

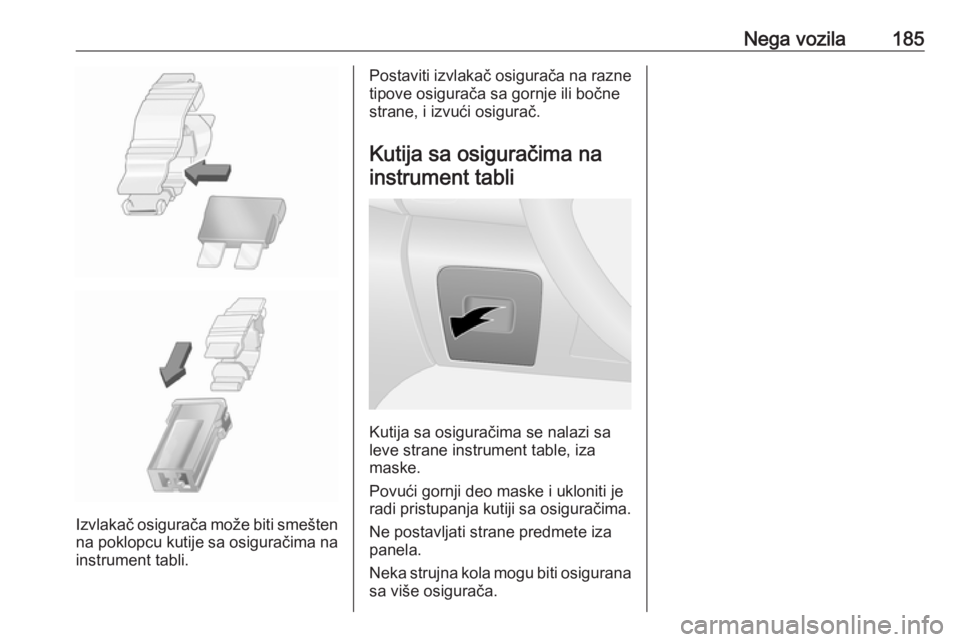

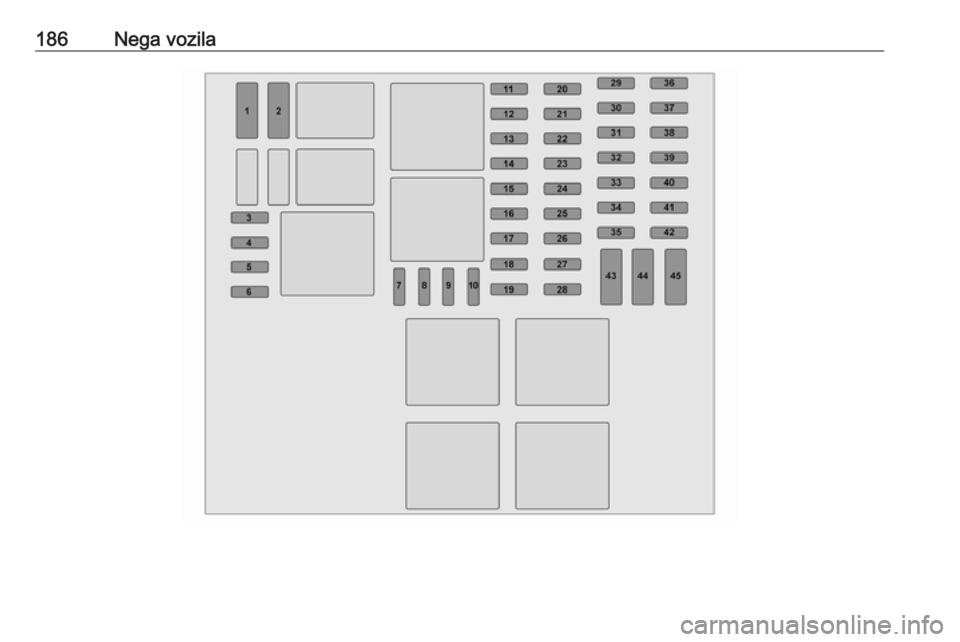

Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima se nalazi sa
leve strane instrument table, iza
maske.
Povući gornji deo maske i ukloniti je
radi pristupanja kutiji sa osiguračima.
Ne postavljati strane predmete iza
panela.
Neka strujna kola mogu biti osigurana
sa više osigurača.

186Nega vozila

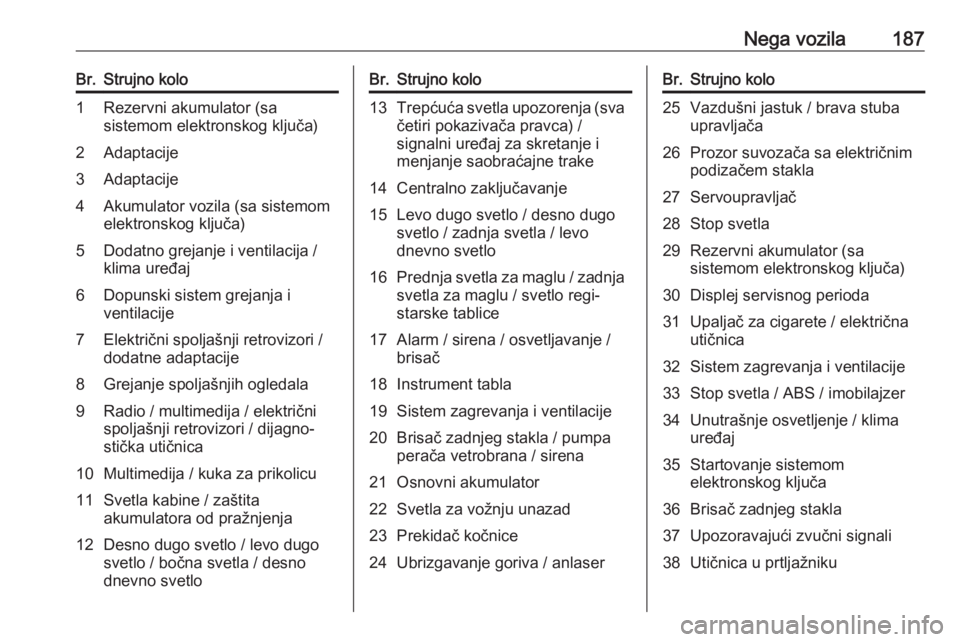

Nega vozila187Br.Strujno kolo1Rezervni akumulator (sasistemom elektronskog ključa)2Adaptacije3Adaptacije4Akumulator vozila (sa sistemom
elektronskog ključa)5Dodatno grejanje i ventilacija /
klima uređaj6Dopunski sistem grejanja i
ventilacije7Električni spoljašnji retrovizori /
dodatne adaptacije8Grejanje spoljašnjih ogledala9Radio / multimedija / električni
spoljašnji retrovizori / dijagno‐
stička utičnica10Multimedija / kuka za prikolicu11Svetla kabine / zaštita
akumulatora od pražnjenja12Desno dugo svetlo / levo dugo
svetlo / bočna svetla / desno
dnevno svetloBr.Strujno kolo13Trepćuća svetla upozorenja (sva
četiri pokazivača pravca) /
signalni uređaj za skretanje i
menjanje saobraćajne trake14Centralno zaključavanje15Levo dugo svetlo / desno dugo
svetlo / zadnja svetla / levo
dnevno svetlo16Prednja svetla za maglu / zadnja svetla za maglu / svetlo regi‐
starske tablice17Alarm / sirena / osvetljavanje /
brisač18Instrument tabla19Sistem zagrevanja i ventilacije20Brisač zadnjeg stakla / pumpa
perača vetrobrana / sirena21Osnovni akumulator22Svetla za vožnju unazad23Prekidač kočnice24Ubrizgavanje goriva / anlaserBr.Strujno kolo25Vazdušni jastuk / brava stuba
upravljača26Prozor suvozača sa električnim
podizačem stakla27Servoupravljač28Stop svetla29Rezervni akumulator (sa
sistemom elektronskog ključa)30Displej servisnog perioda31Upaljač za cigarete / električna
utičnica32Sistem zagrevanja i ventilacije33Stop svetla / ABS / imobilajzer34Unutrašnje osvetljenje / klima
uređaj35Startovanje sistemom
elektronskog ključa36Brisač zadnjeg stakla37Upozoravajući zvučni signali38Utičnica u prtljažniku

188Nega vozilaBr.Strujno kolo39Prozor vozača sa električnim
podizačem stakla40Zadnja utičnica41Startovanje / modul regulacije
šasije42Grejanje sedišta43Tahometar44Brisači vetrobranskog stakla45Grejanje / klima uređaj
Nakon zamene oštećenih osigurača,
zameniti masku.
Alati vozila
Alati
Dizalica, nasadni ključ za točak,
rukavac za vijak točka, moment ključ,
adapteri, kuka za poklopac točka i
priključak (ušica) za vuču se zajedno
čuvaju ispod sedišta vozača.
Gurnuti sedište napred i preklopiti
naslon sedišta unapred 3 48 da bi se
pristupilo kutiji sa alatom. Kutija sa
alatom može biti pričvršćena leptir-
navrtkom. Okrenuti leptir-navrtku
suprotno kretanju kazaljke na satu da
bi se otpustila.
Zamena točkova 3 197, Rezervni
točak 3 199.
Vozila sa kompletom za popravku
pneumatika: Kuka za poklopac točka
i moment ključ se nalaze u torbi
kompleta za popravku pneumatika
smeštenoj ispod sedišta vozača.
Komplet za popravku pneumatika
3 195.
