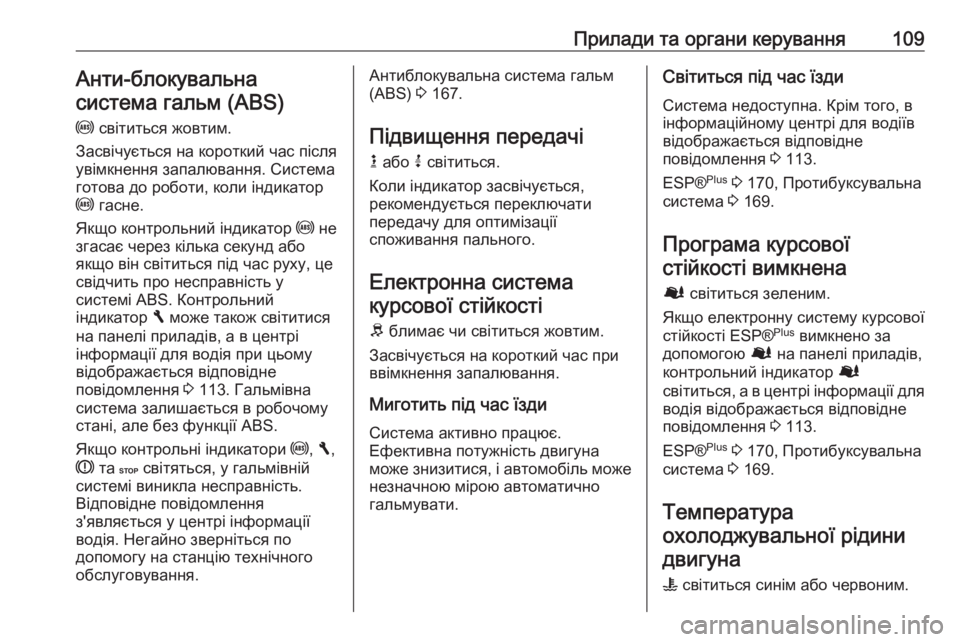

Прилади та органи керування109Анти-блокувальнасистема гальм (ABS)
u світиться жовтим.
Засвічується на короткий час після
увімкнення запалювання. Система
готова до роботи, коли індикатор
u гасне.
Якщо контрольний індикатор u не
згасає через кілька секунд або
якщо він світиться під час руху, це
свідчить про несправність у
системі ABS. Контрольний
індикатор F може також світитися
на панелі приладів, а в центрі
інформації для водія при цьому
відображається відповідне
повідомлення 3 113. Гальмівна
система залишається в робочому
стані, але без функції ABS.
Якщо контрольні індикатори u, F ,
R та C світяться, у гальмівній
системі виникла несправність. Відповідне повідомлення
з'являється у центрі інформації
водія. Негайно зверніться по
допомогу на станцію технічного
обслуговування.Антиблокувальна система гальм
(ABS) 3 167.
Підвищення передачі k або j світиться.
Коли індикатор засвічується,
рекомендується переключати
передачу для оптимізації
споживання пального.
Електронна система курсової стійкості
R блимає чи світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Миготить під час їзди Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
незначною мірою автоматично
гальмувати.Світиться під час їзди
Система недоступна. Крім того, в
інформаційному центрі для водіїв
відображається відповідне
повідомлення 3 113.
ESP® Plus
3 170, Протибуксувальна
система 3 169.
Програма курсової стійкості вимкнена
Ø світиться зеленим.
Якщо електронну систему курсової стійкості ESP® Plus
вимкнено за
допомогою Ø на панелі приладів,
контрольний індикатор Ø
світиться, а в центрі інформації для водія відображається відповідне
повідомлення 3 113.
ESP® Plus
3 170, Протибуксувальна
система 3 169.
Температура
охолоджувальної рідини
двигуна
W світиться синім або червоним.

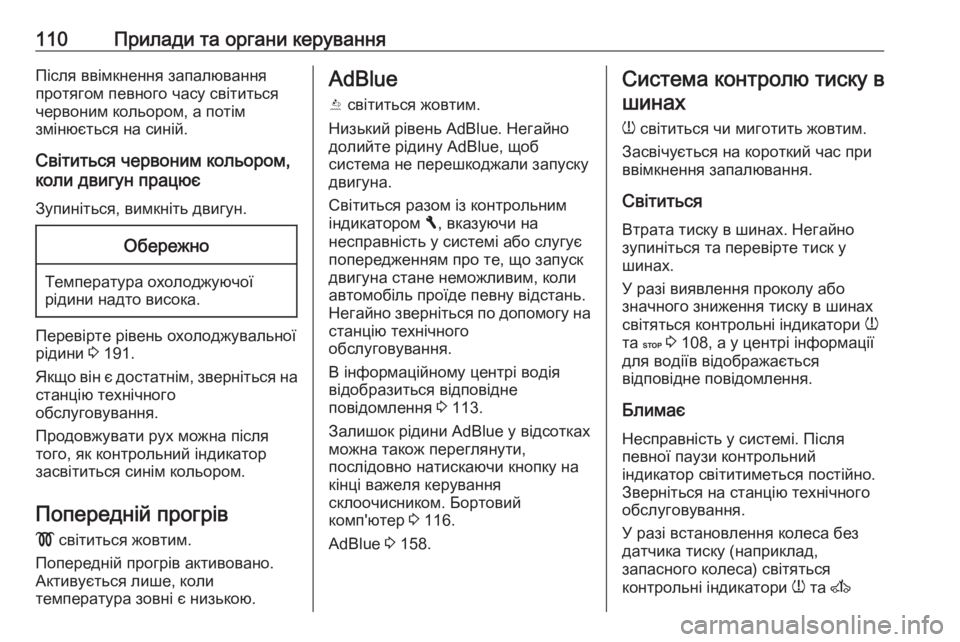

110Прилади та органи керуванняПісля ввімкнення запалювання
протягом певного часу світиться
червоним кольором, а потім
змінюється на синій.
Світиться червоним кольором,
коли двигун працює
Зупиніться, вимкніть двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Перевірте рівень охолоджувальної
рідини 3 191.
Якщо він є достатнім, зверніться на
станцію технічного
обслуговування.
Продовжувати рух можна після
того, як контрольний індикатор
засвітиться синім кольором.
Попередній прогрів
! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
AdBlue
Y світиться жовтим.
Низький рівень AdBlue. Негайно
долийте рідину AdBlue, щоб
система не перешкоджали запуску
двигуна.
Світиться разом із контрольним
індикатором F, вказуючи на
несправність у системі або слугує
попередженням про те, що запуск
двигуна стане неможливим, коли
автомобіль проїде певну відстань.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
В інформаційному центрі водія
відобразиться відповідне
повідомлення 3 113.
Залишок рідини AdBlue у відсотках можна також переглянути,
послідовно натискаючи кнопку на
кінці важеля керування
склоочисником. Бортовий
комп'ютер 3 116.
AdBlue 3 158.Система контролю тиску в
шинах
w світиться чи миготить жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться
Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.
У разі виявлення проколу або
значного зниження тиску в шинах
світяться контрольні індикатори w
та C 3 108, а у центрі інформації
для водіїв відображається
відповідне повідомлення.
Блимає Несправність у системі. Після
певної паузи контрольний
індикатор світитиметься постійно.
Зверніться на станцію технічного
обслуговування.
У разі встановлення колеса без
датчика тиску (наприклад,
запасного колеса) світяться
контрольні індикатори w та A

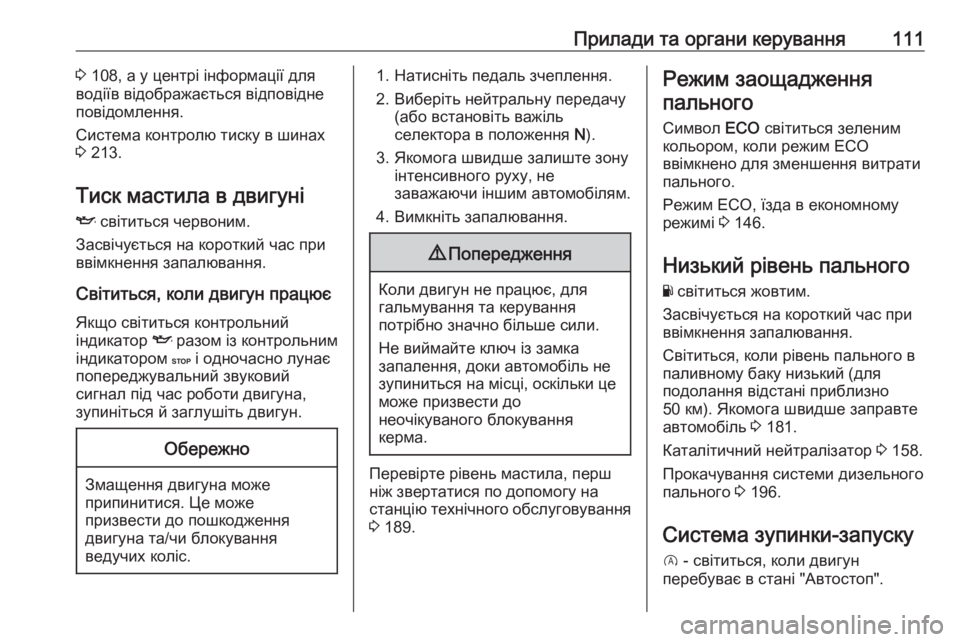

Прилади та органи керування1113 108, а у центрі інформації для
водіїв відображається відповідне
повідомлення.
Система контролю тиску в шинах
3 213.
Тиск мастила в двигуні
I світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Якщо світиться контрольний
індикатор I разом із контрольним
індикатором C і одночасно лунає
попереджувальний звуковий
сигнал під час роботи двигуна,
зупиніться й заглушіть двигун.Обережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу (або встановіть важіль
селектора в положення N).
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалювання.9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
Не виймайте ключ із замка
запалення, доки автомобіль не
зупиниться на місці, оскільки це може призвести до
неочікуваного блокування
керма.
Перевірте рівень мастила, перш ніж звертатися по допомогу на
станцію технічного обслуговування
3 189.
Режим заощадження
пального
Символ ECO світиться зеленим
кольором, коли режим ECO
ввімкнено для зменшення витрати
пального.
Режим ECO, їзда в економному
режимі 3 146.
Низький рівень пального
Y світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли рівень пального в
паливному баку низький (для
подолання відстані приблизно
50 км). Якомога швидше заправте
автомобіль 3 181.
Каталітичний нейтралізатор 3 158.
Прокачування системи дизельного
пального 3 196.
Система зупинки-запуску D - світиться, коли двигун
перебуває в стані "Автостоп".

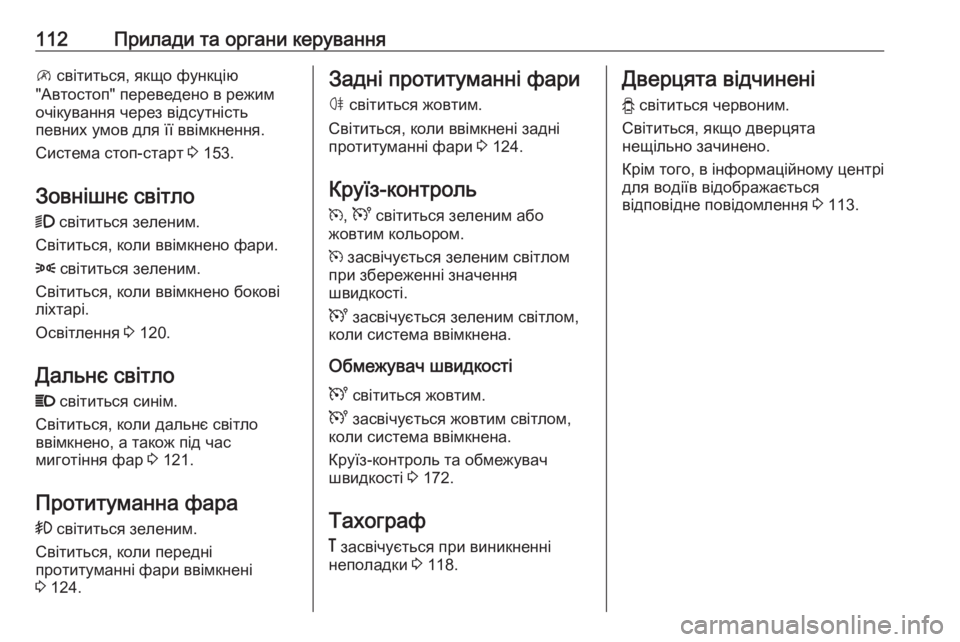

112Прилади та органи керування\ світиться, якщо функцію
"Автостоп" переведено в режим
очікування через відсутність
певних умов для її ввімкнення.
Система стоп-старт 3 153.
Зовнішнє світло 9 світиться зеленим.
Світиться, коли ввімкнено фари.
8 світиться зеленим.
Світиться, коли ввімкнено бокові
ліхтарі.
Освітлення 3 120.
Дальнє світло P світиться синім.
Світиться, коли дальнє світло
ввімкнено, а також під час
миготіння фар 3 121.
Протитуманна фара > світиться зеленим.
Світиться, коли передні
протитуманні фари ввімкнені
3 124.Задні протитуманні фари
ø світиться жовтим.
Світиться, коли ввімкнені задні
протитуманні фари 3 124.
Круїз-контроль
m , U світиться зеленим або
жовтим кольором.
m засвічується зеленим світлом
при збереженні значення
швидкості.
U засвічується зеленим світлом,
коли система ввімкнена.
Обмежувач швидкості
U світиться жовтим.
U засвічується жовтим світлом,
коли система ввімкнена.
Круїз-контроль та обмежувач
швидкості 3 172.
Тахограф & засвічується при виникненні
неполадки 3 118.Дверцята відчинені
y світиться червоним.
Світиться, якщо дверцята
нещільно зачинено.
Крім того, в інформаційному центрі для водіїв відображається
відповідне повідомлення 3 113.

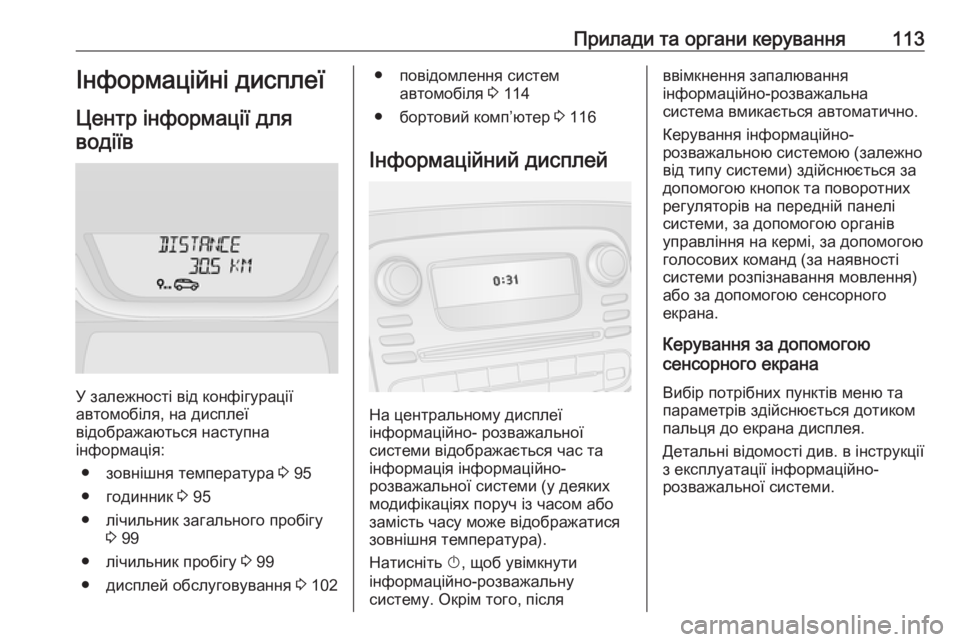

Прилади та органи керування113Інформаційні дисплеї
Центр інформації для водіїв
У залежності від конфігурації
автомобіля, на дисплеї
відображаються наступна
інформація:
● зовнішня температура 3 95
● годинник 3 95
● лічильник загального пробігу 3 99
● лічильник пробігу 3 99
● дисплей обслуговування 3 102
● повідомлення систем
автомобіля 3 114
● бортовий комп’ютер 3 116
Інформаційний дисплей
На центральному дисплеї
інформаційно- розважальної
системи відображається час та
інформація інформаційно-
розважальної системи (у деяких
модифікаціях поруч із часом або
замість часу може відображатися
зовнішня температура).
Натисніть X, щоб увімкнути
інформаційно-розважальну
систему. Окрім того, після
ввімкнення запалювання
інформаційно-розважальна
система вмикається автоматично.
Керування інформаційно-
розважальною системою (залежно
від типу системи) здійснюється за допомогою кнопок та поворотних
регуляторів на передній панелі
системи, за допомогою органів
управління на кермі, за допомогою
голосових команд (за наявності
системи розпізнавання мовлення)
або за допомогою сенсорного
екрана.
Керування за допомогою
сенсорного екрана
Вибір потрібних пунктів меню та
параметрів здійснюється дотиком
пальця до екрана дисплея.
Детальні відомості див. в інструкції
з експлуатації інформаційно-
розважальної системи.

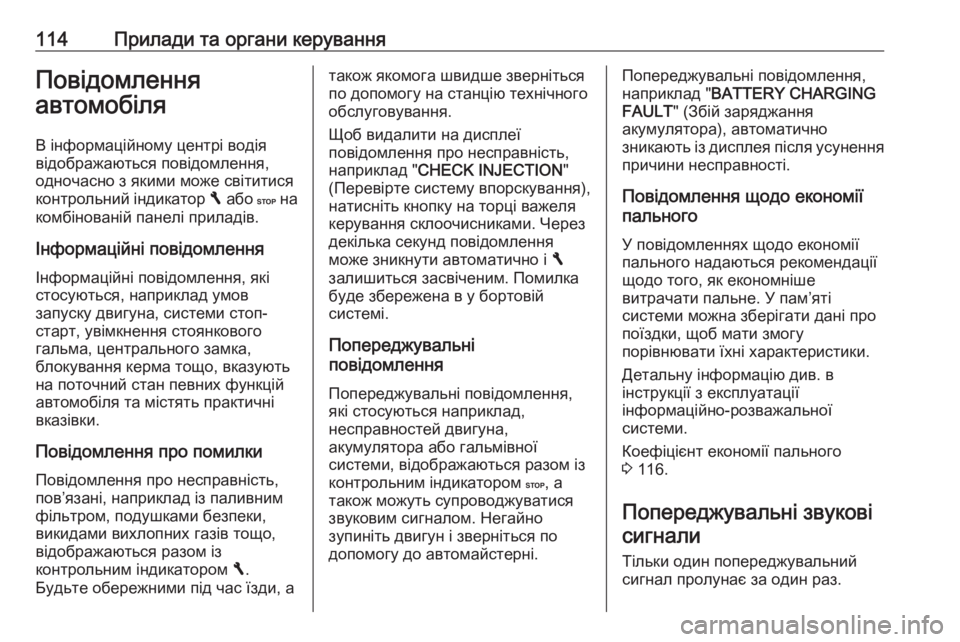

114Прилади та органи керуванняПовідомлення
автомобіля
В інформаційному центрі водіявідображаються повідомлення, одночасно з якими може світитися
контрольний індикатор F або C на
комбінованій панелі приладів.
Інформаційні повідомлення Інформаційні повідомлення, які
стосуються, наприклад умов
запуску двигуна, системи стоп-
старт, увімкнення стоянкового
гальма, центрального замка,
блокування керма тощо, вказують
на поточний стан певних функцій автомобіля та містять практичні
вказівки.
Повідомлення про помилки
Повідомлення про несправність,
пов’язані, наприклад із паливним
фільтром, подушками безпеки,
викидами вихлопних газів тощо,
відображаються разом із
контрольним індикатором F.
Будьте обережними під час їзди, атакож якомога швидше зверніться
по допомогу на станцію технічного
обслуговування.
Щоб видалити на дисплеї
повідомлення про несправність,
наприклад " CHECK INJECTION "
(Перевірте систему впорскування),
натисніть кнопку на торці важеля
керування склоочисниками. Через
декілька секунд повідомлення
може зникнути автоматично і F
залишиться засвіченим. Помилка
буде збережена в у бортовій
системі.
Попереджувальні
повідомлення
Попереджувальні повідомлення,які стосуються наприклад,
несправностей двигуна,
акумулятора або гальмівної
системи, відображаються разом із контрольним індикатором C, а
також можуть супроводжуватися
звуковим сигналом. Негайно
зупиніть двигун і зверніться по
допомогу до автомайстерні.Попереджувальні повідомлення,
наприклад " BATTERY CHARGING
FAULT " (Збій заряджання
акумулятора), автоматично
зникають із дисплея після усунення
причини несправності.
Повідомлення щодо економії
пального
У повідомленнях щодо економії
пального надаються рекомендації
щодо того, як економніше
витрачати пальне. У пам’яті
системи можна зберігати дані про
поїздки, щоб мати змогу
порівнювати їхні характеристики.
Детальну інформацію див. в
інструкції з експлуатації
інформаційно-розважальної
системи.
Коефіцієнт економії пального
3 116.
Попереджувальні звукові сигнали
Тільки один попереджувальний
сигнал пролунає за один раз.

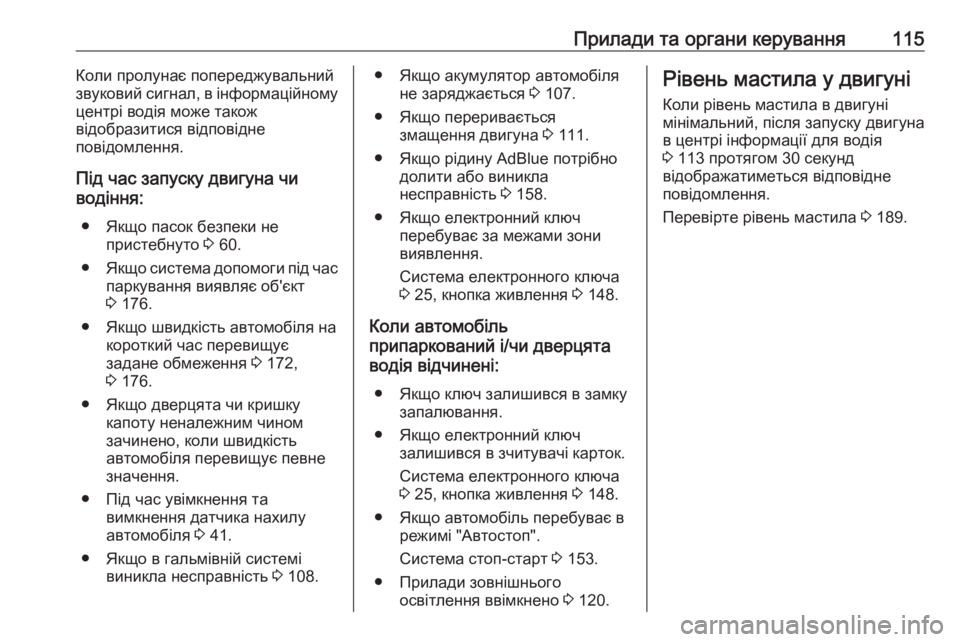

Прилади та органи керування115Коли пролунає попереджувальний
звуковий сигнал, в інформаційному
центрі водія може також
відобразитися відповідне
повідомлення.
Під час запуску двигуна чи
водіння:
● Якщо пасок безпеки не пристебнуто 3 60.
● Якщо система допомоги під час
паркування виявляє об'єкт
3 176.
● Якщо швидкість автомобіля на короткий час перевищує
задане обмеження 3 172,
3 176.
● Якщо дверцята чи кришку капоту неналежним чином
зачинено, коли швидкість
автомобіля перевищує певне
значення.
● Під час увімкнення та вимкнення датчика нахилу
автомобіля 3 41.
● Якщо в гальмівній системі виникла несправність 3 108.● Якщо акумулятор автомобіля
не заряджається 3 107.
● Якщо переривається змащення двигуна 3 111.
● Якщо рідину AdBlue потрібно долити або виникла
несправність 3 158.
● Якщо електронний ключ перебуває за межами зони
виявлення.
Система електронного ключа
3 25, кнопка живлення 3 148.
Коли автомобіль
припаркований і/чи дверцята
водія відчинені:
● Якщо ключ залишився в замку запалювання.
● Якщо електронний ключ залишився в зчитувачі карток.
Система електронного ключа
3 25, кнопка живлення 3 148.
● Якщо автомобіль перебуває в режимі "Автостоп".
Система стоп-старт 3 153.
● Прилади зовнішнього освітлення ввімкнено 3 120.Рівень мастила у двигуні
Коли рівень мастила в двигуні
мінімальний, після запуску двигуна
в центрі інформації для водія
3 113 протягом 30 секунд
відображатиметься відповідне
повідомлення.
Перевірте рівень мастила 3 189.

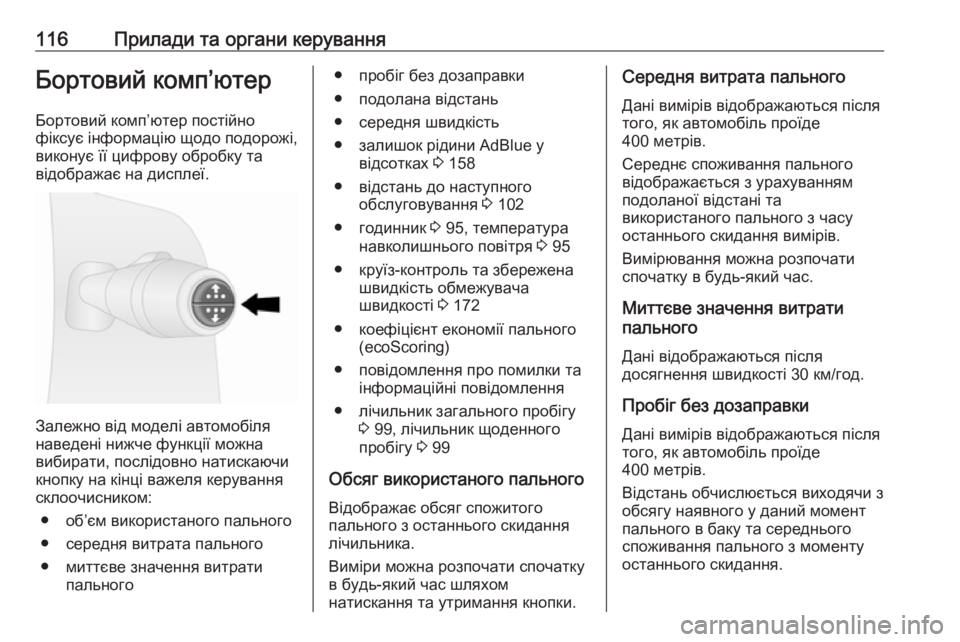

116Прилади та органи керуванняБортовий комп’ютерБортовий комп’ютер постійно
фіксує інформацію щодо подорожі,
виконує її цифрову обробку та
відображає на дисплеї.
Залежно від моделі автомобіля
наведені нижче функції можна
вибирати, послідовно натискаючи
кнопку на кінці важеля керування склоочисником:
● об’єм використаного пального
● середня витрата пального
● миттєве значення витрати пального
● пробіг без дозаправки
● подолана відстань
● середня швидкість
● залишок рідини AdBlue у відсотках 3 158
● відстань до наступного обслуговування 3 102
● годинник 3 95, температура
навколишнього повітря 3 95
● круїз-контроль та збережена швидкість обмежувача
швидкості 3 172
● коефіцієнт економії пального (ecoScoring)
● повідомлення про помилки та інформаційні повідомлення
● лічильник загального пробігу 3 99, лічильник щоденного
пробігу 3 99
Обсяг використаного пального Відображає обсяг спожитого
пального з останнього скидання
лічильника.
Виміри можна розпочати спочатку
в будь-який час шляхом
натискання та утримання кнопки.Середня витрата пального
Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Середнє споживання пального відображається з урахуваннямподоланої відстані та
використаного пального з часу
останнього скидання вимірів.
Вимірювання можна розпочати
спочатку в будь-який час.
Миттєве значення витрати
пального
Дані відображаються після
досягнення швидкості 30 км/год.
Пробіг без дозаправки Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Відстань обчислюється виходячи з
обсягу наявного у даний момент
пального в баку та середнього
споживання пального з моменту
останнього скидання.

Прилади та органи керування117Відстань не буде відображатися,
якщо на панелі приладів світиться
контрольний індикатор Y 3 111.
Пройдену відстань Відображає відстань, подолану з
останнього скидання.
Вимірювання можна розпочати
спочатку в будь-який час.
Середня швидкість
Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Відображається середня швидкість з моменту останнього скидання.
Вимірювання можна розпочати
спочатку в будь-який час.
Зупинки під час подорожі із
вимкненим запалюванням не
враховуються при обчисленні
показників.Скидання інформації в
бортовому комп’ютері
Щоб скинути покази бортового
комп’ютера, натисніть і утримуйте
кнопку на кінці важеля керування
склоочисниками.
Можна скинути такі покази
бортового комп’ютера:
● об’єм використаного пального
● середня витрата пального
● подолана відстань
● середня швидкість
Бортовий комп’ютер буде скинуто автоматично при перевищенні
максимального значення будь-
якого з параметрів.
Коефіцієнт економії пального
(ecoScoring)
Якщо автомобіль обладнано
відповідним покажчиком, число
від 0 до 100 відображатиметься на
інформаційному дисплеї, вказуючи
на ефективність споживання
пального залежно від стилю
водіння.Чим вищим є цей коефіцієнт, тим
більше економиться пальне.
Крім цього, на інформаційному
дисплеї відображаються
рекомендації щодо того, як
економніше витрачати пальне. У
пам’яті системи можна зберігати
дані про поїздки, щоб мати змогу
порівнювати їхні характеристики.
Детальну інформацію див. в
інструкції з експлуатації
інформаційно-розважальної
системи.
Повідомлення автомобіля 3 114.
Підсумок поїздки
Після вимкнення двигуна на
інформаційному дисплеї
відобразиться підсумкова
інформація про поїздку.
Відобразиться наведена нижче
інформація:
● середня витрата пального
● загальна витрата пального
● лічильник щоденного пробігу
● зекономлене пальне, у км

118Прилади та органи керуванняОдиниці вимірюванняЗмінення одиниць вимірювання
тривалості поїздки:
Автомобілі з кнопкою живлення:
Коли запалювання вимкнене,
натисніть кнопку живлення 3 148 й
одночасно натисніть та утримуйте
кнопку на кінці важеля керування
склоочисником – центральний
дисплей блиматиме протягом
десяти секунд, а потім
відобразиться нова одиниця
вимірювання. Відпустіть кнопку на
кінці важеля керування
склоочисником, коли дисплей
припинить блимати.
Автомобілі без кнопки живлення: Коли запалювання вимкнене,
натисніть та утримуйте кнопку на
кінці важеля керування
склоочисником й одночасно
ввімкніть запалювання –
центральний дисплей блиматиме
протягом десяти секунд, а потім
відобразиться нова одиниця
вимірювання. Відпустіть кнопку накінці важеля керування
склоочисником, коли дисплей
припинить блимати.
Після вимкнення двигуна в
бортовому комп’ютері автоматично
відновиться початкова одиниця
вимірювання.
Переривання подачі живлення
Якщо живлення припиниться або
напруга акумулятора впаде до
занизького рівня, збережені в
бортовому комп’ютері дані буде
втрачено.Тахограф
Робота тахографа описана у
посібнику з експлуатації, що
надається. Виконуйте інструкції з
експлуатації.
Залежно від комплектації
автомобіля тахограф може
міститися у консолі, яка
знаходиться на панелі інструментів над інформаційно-розважальною
системою.
Примітка
В автомобілі з тахографом
загальна подолана відстань
показується лише на тахографі, а
