Îngrijirea autovehiculului189
4. Răsuciţi soclul becului sprestânga pentru a-l separa de
lampă.
5. Înlocuiţi becul.
6. Apăsaţi pentru a instala soclul becului în lampă – apoi rotiţi-l uşorspre dreapta pentru a-l bloca în
poziţie.
7. Fixaţi la loc conectorul cablajului la ansamblul lampă şi verificaţi
dacă este corect amplasat.
8. Reaşezaţi ansamblul lămpii în poziţia iniţială, asigurându-vă că
este aşezat corect pe ştifturile de
fixare.
9. Înlocuiţi cele trei şuruburi.
Lămpi de semnalizare
laterale
1. Eliberaţi ansamblul lămpii din aripă prin apăsarea clemelor
folosind o unealtă adecvată şi
ridicaţi pentru a scoate ansamblul lămpii prin deschidere.
2. Desprindeţi suportul de bec din ansamblul lămpii rotind-o spre
stânga şi schimbaţi becul.
3. Montaţi suportul de bec în ansamblul lămpii şi instalaţi
ansamblul în orificiu.
Lampa de frână montată în
centru sus
Portierele din spate 1. Deschideţi portierele din spate.
2. Desfaceţi cele două şuruburi din interiorul portierelor din spate.

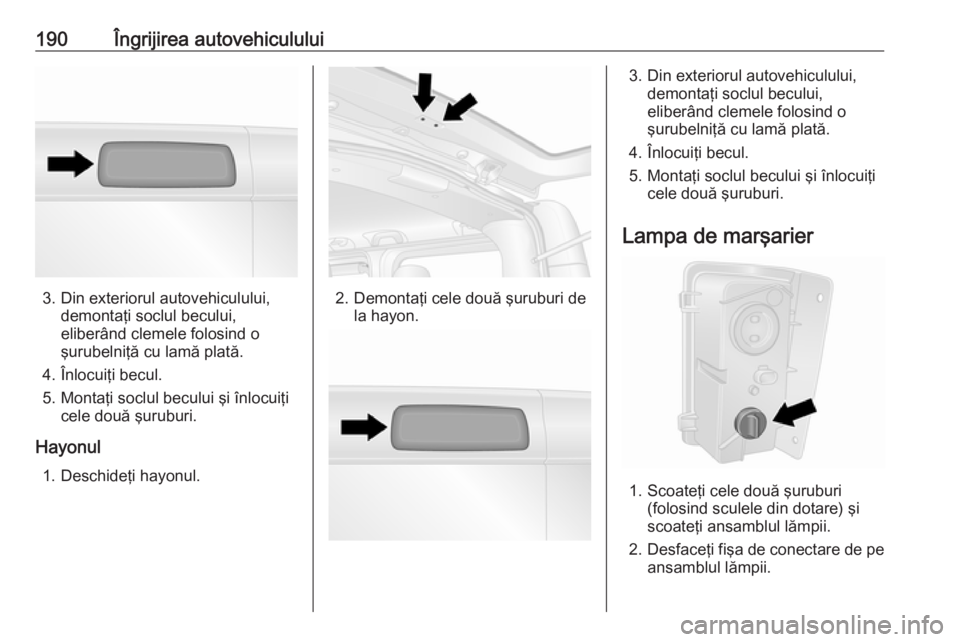

190Îngrijirea autovehiculului
3. Din exteriorul autovehiculului,demontaţi soclul becului,
eliberând clemele folosind o
şurubelniţă cu lamă plată.
4. Înlocuiţi becul.
5. Montaţi soclul becului şi înlocuiţi cele două şuruburi.
Hayonul 1. Deschideţi hayonul.2. Demontaţi cele două şuruburi de la hayon.
3. Din exteriorul autovehiculului,demontaţi soclul becului,
eliberând clemele folosind o
şurubelniţă cu lamă plată.
4. Înlocuiţi becul.
5. Montaţi soclul becului şi înlocuiţi cele două şuruburi.
Lampa de marşarier
1. Scoateţi cele două şuruburi (folosind sculele din dotare) şi
scoateţi ansamblul lămpii.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.

Îngrijirea autovehiculului1913. Răsuciţi soclul becului sprestânga pentru a-l separa de
ansamblul lămpii.
4. Schimbaţi becul inferior.
5. Apăsaţi pentru a instala soclul becului în ansamblul lămpii – apoirotiţi-l uşor spre dreapta pentru a-
l bloca în poziţie.
6. Reataşaţi fişa de conectare la ansamblul lămpii.

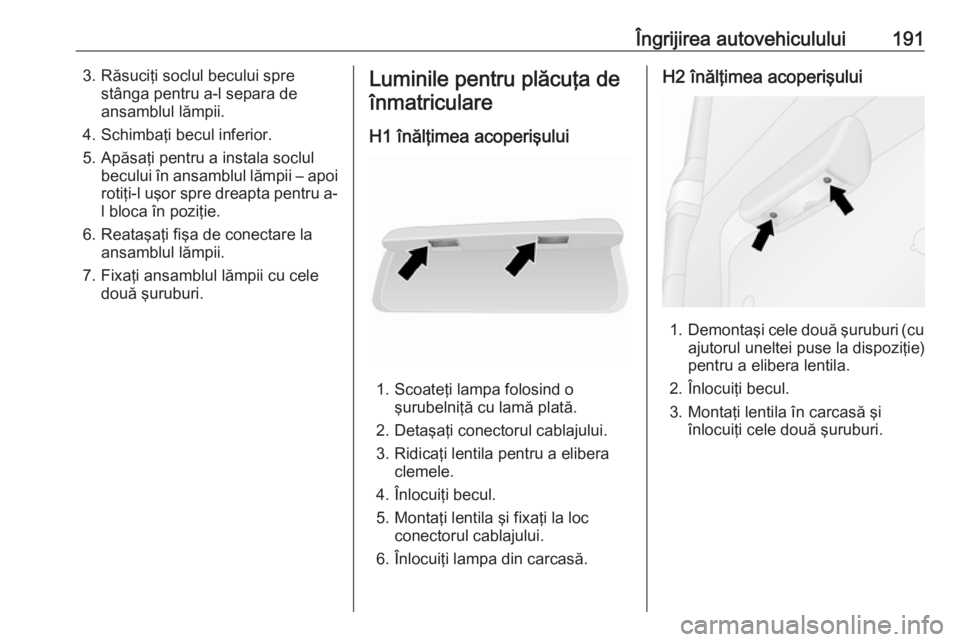

7. Fixaţi ansamblul lămpii cu cele două şuruburi.Luminile pentru plăcuţa de
înmatriculare
H1 înălţimea acoperişului
1. Scoateţi lampa folosind o şurubelniţă cu lamă plată.
2. Detaşaţi conectorul cablajului.
3. Ridicaţi lentila pentru a elibera clemele.
4. Înlocuiţi becul.
5. Montaţi lentila şi fixaţi la loc conectorul cablajului.
6. Înlocuiţi lampa din carcasă.
H2 înălţimea acoperişului
1. Demontaşi cele două şuruburi (cu
ajutorul uneltei puse la dispoziţie)
pentru a elibera lentila.
2. Înlocuiţi becul.
3. Montaţi lentila în carcasă şi înlocuiţi cele două şuruburi.

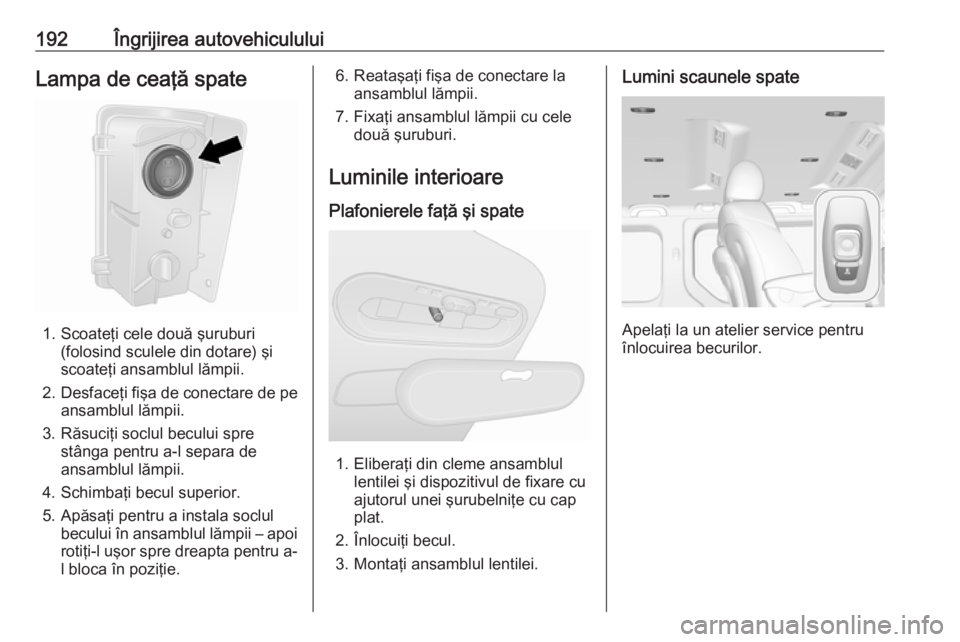

192Îngrijirea autovehicululuiLampa de ceaţă spate
1. Scoateţi cele două şuruburi(folosind sculele din dotare) şi
scoateţi ansamblul lămpii.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Răsuciţi soclul becului spre stânga pentru a-l separa de
ansamblul lămpii.
4. Schimbaţi becul superior.
5. Apăsaţi pentru a instala soclul becului în ansamblul lămpii – apoi
rotiţi-l uşor spre dreapta pentru a- l bloca în poziţie.
6. Reataşaţi fişa de conectare la ansamblul lămpii.
7. Fixaţi ansamblul lămpii cu cele două şuruburi.
Luminile interioare
Plafonierele faţă şi spate
1. Eliberaţi din cleme ansamblul lentilei şi dispozitivul de fixare cu
ajutorul unei şurubelniţe cu cap
plat.
2. Înlocuiţi becul.
3. Montaţi ansamblul lentilei.
Lumini scaunele spate
Apelaţi la un atelier service pentru
înlocuirea becurilor.

Îngrijirea autovehiculului193Lampa din portbagaj
1. Eliberaţi din cleme ansamblullentilei cu ajutorul unei şurubelniţecu cap plat.
2. Demontaţi capacul spate de pe ansamblul lămpii.
3. Înlocuiţi becul.
4. Montaţi capacul spate şi ansamblul lămpii.
Lampa torpedoului
1. Scoateţi ansamblul lentileifolosind o şurubelniţă cu lamă
plată.
2. Înlocuiţi becul.
3. Montaţi ansamblul lentilei.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● în partea stângă a panoului de bord, sub capitonaj
● în compartimentul motorului dispusă după baterie
Notă
La cutia cu siguranţe din
compartimentul motor trebuie să
aibă acces doar personalul din
cadrul atelierului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.

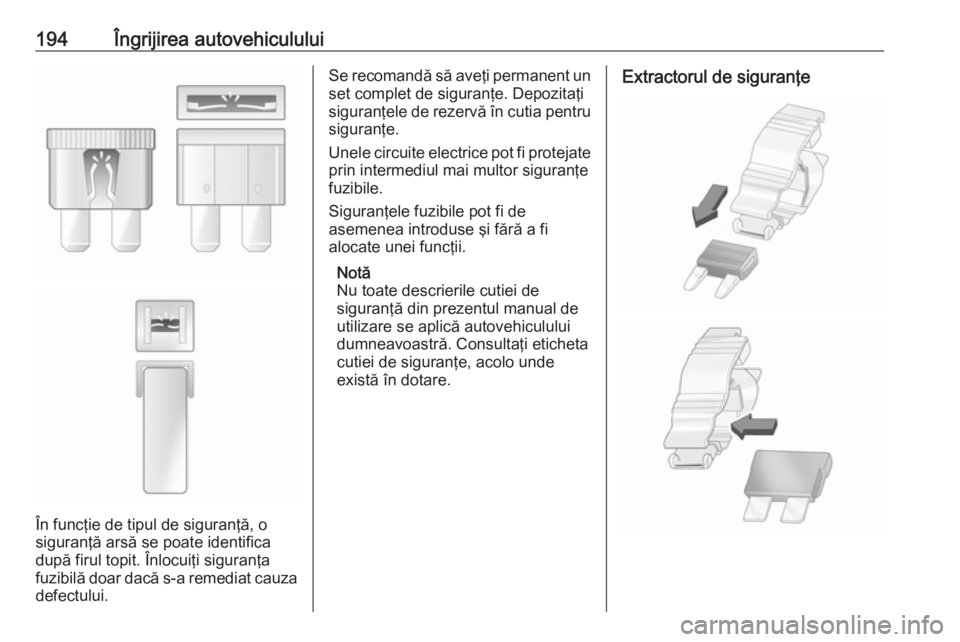

În autovehicul există tipuri diferite de
siguranţe.

194Îngrijirea autovehiculului
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Se recomandă să aveţi permanent un set complet de siguranţe. Depozitaţi
siguranţele de rezervă în cutia pentru siguranţe.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual de
utilizare se aplică autovehiculului
dumneavoastră. Consultaţi eticheta
cutiei de siguranţe, acolo unde
există în dotare.Extractorul de siguranţe

Îngrijirea autovehiculului195

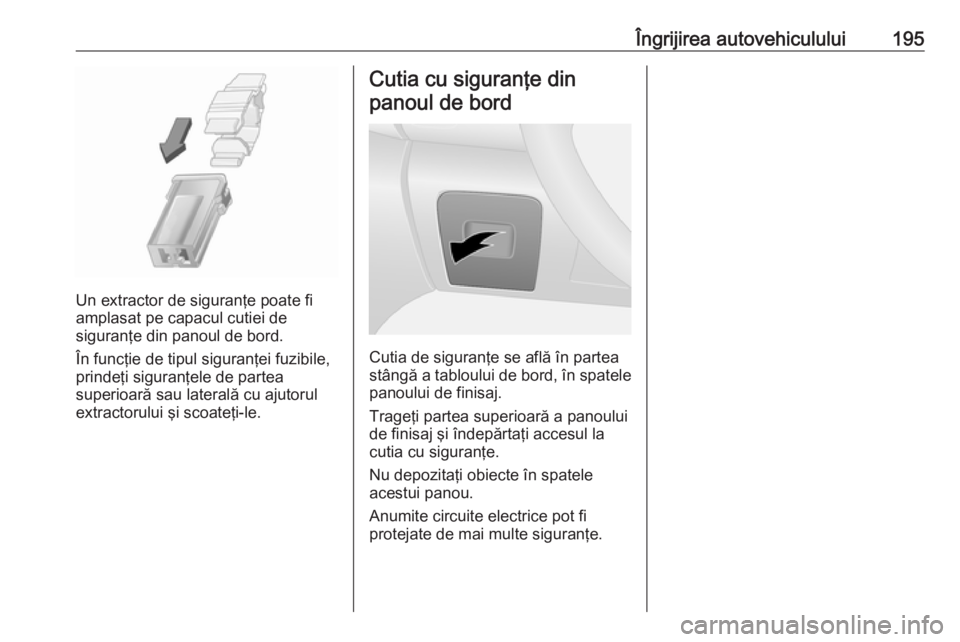

Un extractor de siguranţe poate fi
amplasat pe capacul cutiei de
siguranţe din panoul de bord.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
panoul de bord
Cutia de siguranţe se află în partea
stângă a tabloului de bord, în spatele panoului de finisaj.
Trageţi partea superioară a panoului
de finisaj şi îndepărtaţi accesul la
cutia cu siguranţe.
Nu depozitaţi obiecte în spatele
acestui panou.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.

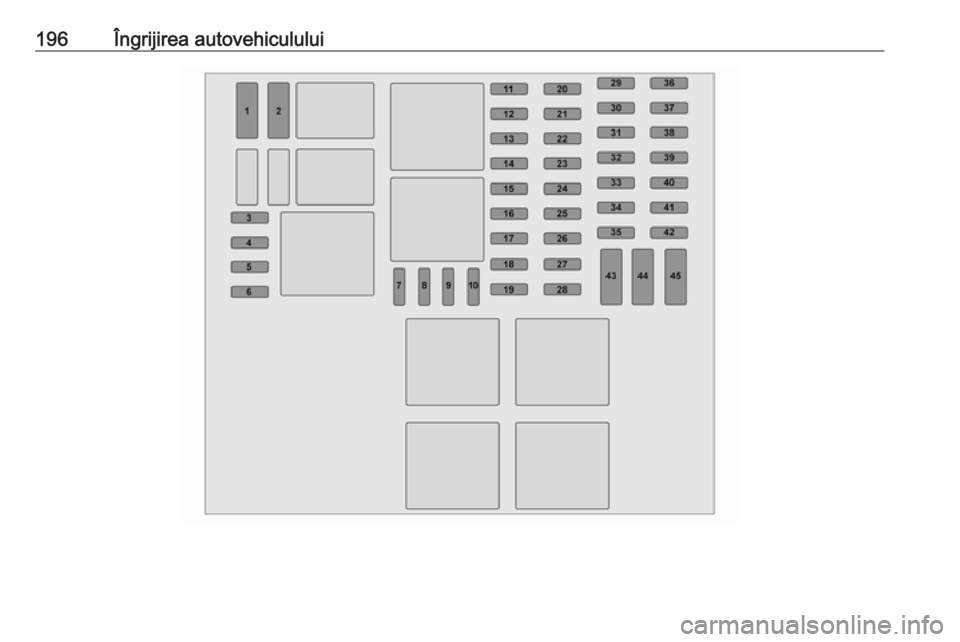

196Îngrijirea autovehiculului

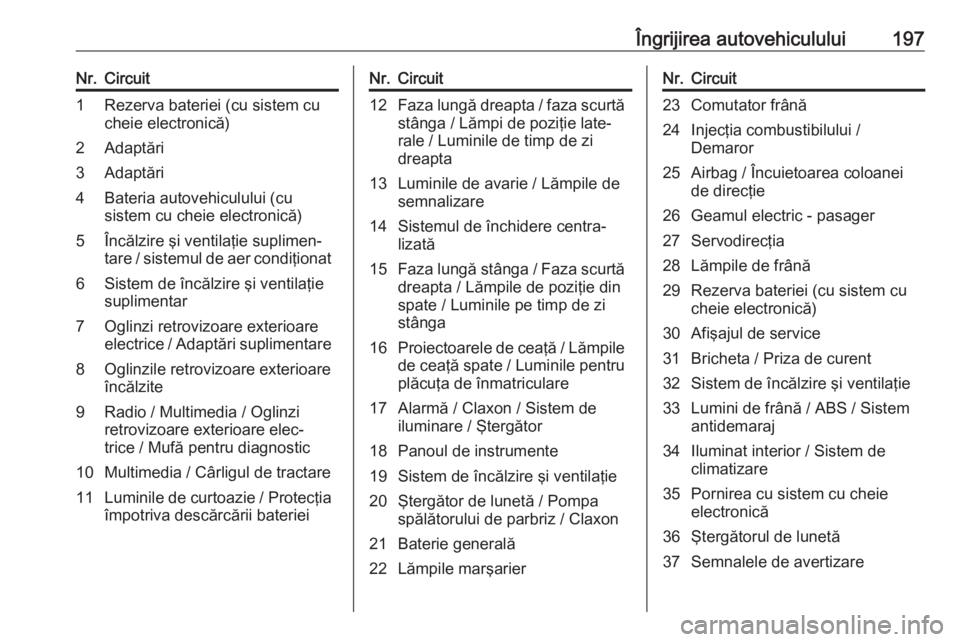

Îngrijirea autovehiculului197Nr.Circuit1Rezerva bateriei (cu sistem cu
cheie electronică)2Adaptări3Adaptări4Bateria autovehiculului (cu
sistem cu cheie electronică)5Încălzire şi ventilaţie suplimen‐
tare / sistemul de aer condiţionat6Sistem de încălzire şi ventilaţie
suplimentar7Oglinzi retrovizoare exterioare
electrice / Adaptări suplimentare8Oglinzile retrovizoare exterioare
încălzite9Radio / Multimedia / Oglinzi
retrovizoare exterioare elec‐
trice / Mufă pentru diagnostic10Multimedia / Cârligul de tractare11Luminile de curtoazie / Protecţia împotriva descărcării baterieiNr.Circuit12Faza lungă dreapta / faza scurtăstânga / Lămpi de poziţie late‐
rale / Luminile de timp de zi
dreapta13Luminile de avarie / Lămpile de
semnalizare14Sistemul de închidere centra‐
lizată15Faza lungă stânga / Faza scurtă
dreapta / Lămpile de poziţie din
spate / Luminile pe timp de zi
stânga16Proiectoarele de ceaţă / Lămpile de ceaţă spate / Luminile pentru
plăcuţa de înmatriculare17Alarmă / Claxon / Sistem de
iluminare / Ştergător18Panoul de instrumente19Sistem de încălzire şi ventilaţie20Ştergător de lunetă / Pompa
spălătorului de parbriz / Claxon21Baterie generală22Lămpile marşarierNr.Circuit23Comutator frână24Injecţia combustibilului /
Demaror25Airbag / Încuietoarea coloanei
de direcţie26Geamul electric - pasager27Servodirecţia28Lămpile de frână29Rezerva bateriei (cu sistem cu
cheie electronică)30Afişajul de service31Bricheta / Priza de curent32Sistem de încălzire şi ventilaţie33Lumini de frână / ABS / Sistem
antidemaraj34Iluminat interior / Sistem de
climatizare35Pornirea cu sistem cu cheie
electronică36Ştergătorul de lunetă37Semnalele de avertizare

198Îngrijirea autovehicululuiNr.Circuit38Priza pentru accesorii din port‐
bagaj39Geamul electric - şofer40Priza pentru accesorii spate41Pornire / Modulul de control al
autovehiculului42Scaune încălzite43Tahograful44Ştergătoarele de parbriz45Sistemul de încălzire / Sistem de climatizare
După schimbarea siguranţelor
defecte, înlocuiţi panoul de finisaj.

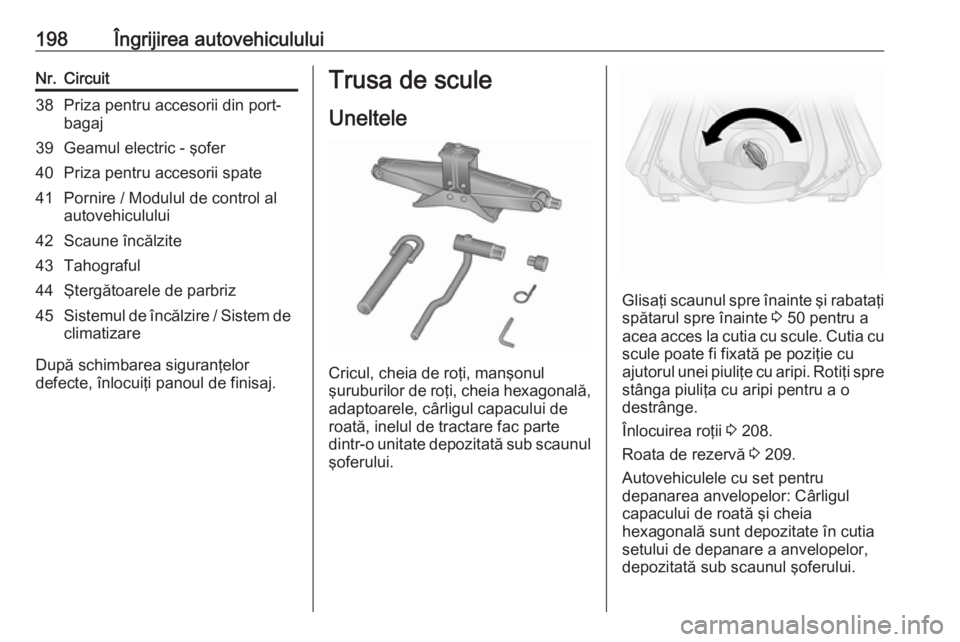

Trusa de scule
Uneltele
Cricul, cheia de roţi, manşonul
şuruburilor de roţi, cheia hexagonală,
adaptoarele, cârligul capacului de
roată, inelul de tractare fac parte
dintr-o unitate depozitată sub scaunul
şoferului.
Glisaţi scaunul spre înainte şi rabataţi spătarul spre înainte 3 50 pentru a
acea acces la cutia cu scule. Cutia cu
scule poate fi fixată pe poziţie cu
ajutorul unei piuliţe cu aripi. Rotiţi spre
stânga piuliţa cu aripi pentru a o
destrânge.
Înlocuirea roţii 3 208.
Roata de rezervă 3 209.
Autovehiculele cu set pentru
depanarea anvelopelor: Cârligul
capacului de roată şi cheia
hexagonală sunt depozitate în cutia
setului de depanare a anvelopelor,
depozitată sub scaunul şoferului.
