Přístroje a ovládací prvky89Výstraha
Nepřipojujte žádné napájecí
příslušenství, např. elektrické
nabíječky nebo baterie.
Použitím nevhodného
příslušenství může dojít
k poškození zásuvek.
Zásuvka USB
V jednotce informačního systému (na
přístrojové desce) se nachází
zásuvka USB M pro připojení
externích zdrojů audia a nabíjení externích zařízení.
Poznámky
Tyto zásuvky se musí udržovat čisté
a suché.
Zásuvka AUX a slot pro kartu SD - viz Příručka k informačnímu systému.
Zapalovač cigaret
Zapalovač cigaret je umístěný na
přístrojové desce.
Zatlačte zapalovač cigaret.
Zapalovač se automaticky vypne,
jakmile je nahřátý. Zapalovač
vyjměte.
PopelníkyVýstraha
Je určen pouze pro popel, ne pro
hořlavý odpad.
Přenosný popelník
Popelníková nádobka pro přenosné
použití ve vozidle. Při používání
otevřete kryt.
Popelníky mohou být umístěn
v držácích nápojů na obou koncích
přístrojové desky, uprostřed ve

90Přístroje a ovládací prvkyspodní části přístrojové desky a v
závislosti na verzi v kapsách dveří
nebo prostoru zadních sedadel.
Držáky nápojů 3 74.Výstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdružených
přístrojů
V některých verzích se při zapnutí
zapalování otočí ručičky přístrojů
krátce do koncové polohy.

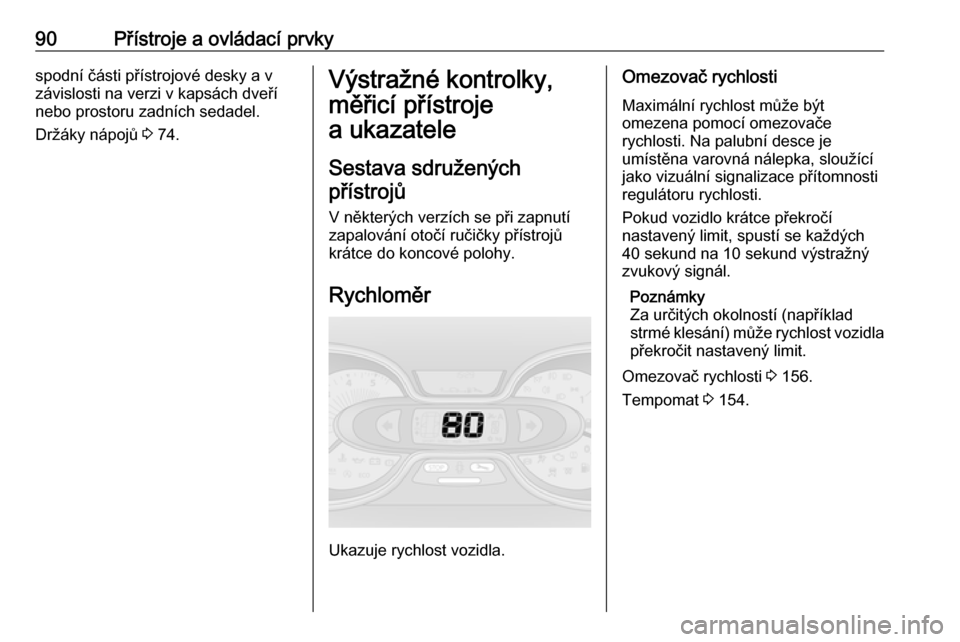

Rychloměr
Ukazuje rychlost vozidla.
Omezovač rychlosti Maximální rychlost může být
omezena pomocí omezovače
rychlosti. Na palubní desce je
umístěna varovná nálepka, sloužící
jako vizuální signalizace přítomnosti
regulátoru rychlosti.
Pokud vozidlo krátce překročí
nastavený limit, spustí se každých
40 sekund na 10 sekund výstražný
zvukový signál.
Poznámky
Za určitých okolností (například
strmé klesání) může rychlost vozidla
překročit nastavený limit.
Omezovač rychlosti 3 156.
Tempomat 3 154.

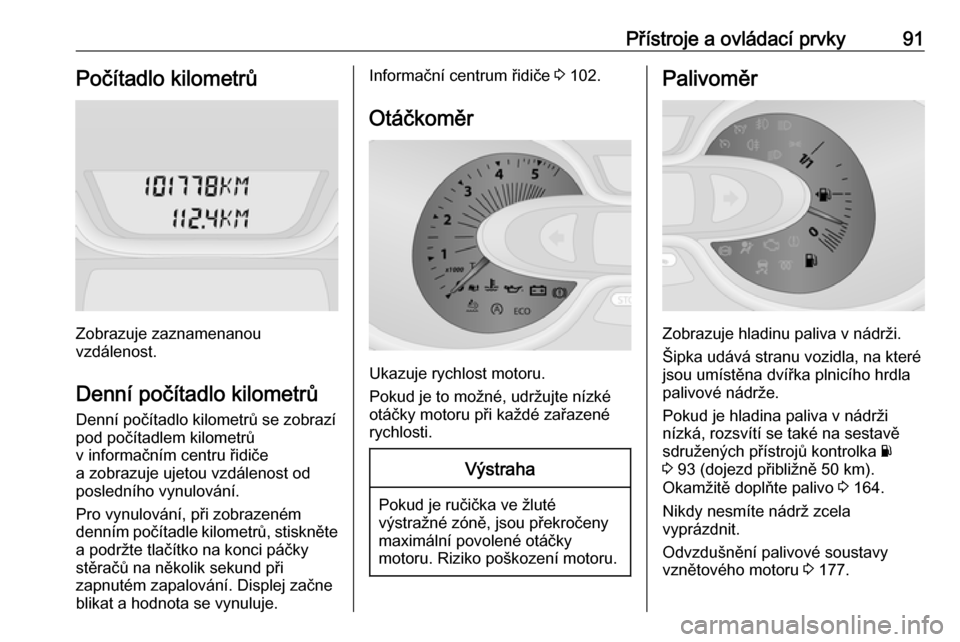

Přístroje a ovládací prvky91Počítadlo kilometrů
Zobrazuje zaznamenanou
vzdálenost.
Denní počítadlo kilometrů Denní počítadlo kilometrů se zobrazí
pod počítadlem kilometrů
v informačním centru řidiče
a zobrazuje ujetou vzdálenost od
posledního vynulování.
Pro vynulování, při zobrazeném
denním počítadle kilometrů, stiskněte a podržte tlačítko na konci páčky
stěračů na několik sekund při
zapnutém zapalování. Displej začne
blikat a hodnota se vynuluje.
Informační centrum řidiče 3 102.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte nízké
otáčky motoru při každé zařazené
rychlosti.
Výstraha
Pokud je ručička ve žluté
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži.
Šipka udává stranu vozidla, na které
jsou umístěna dvířka plnicího hrdla
palivové nádrže.
Pokud je hladina paliva v nádrži
nízká, rozsvítí se také na sestavě
sdružených přístrojů kontrolka Y
3 93 (dojezd přibližně 50 km).
Okamžitě doplňte palivo 3 164.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Odvzdušnění palivové soustavy
vznětového motoru 3 177.

92Přístroje a ovládací prvkyPoznámky
Aby se hladina paliva zobrazovala
správně, musí se před čerpáním
paliva vypnout zapalování. Pro
zajištění správného zobrazení
hodnot nečerpejte malé množství
paliva (například méně než 5 litrů).
Jelikož v nádrži zůstalo nějaké palivo, může být doplněné množství méně
než specifikovaný objem nádrže.

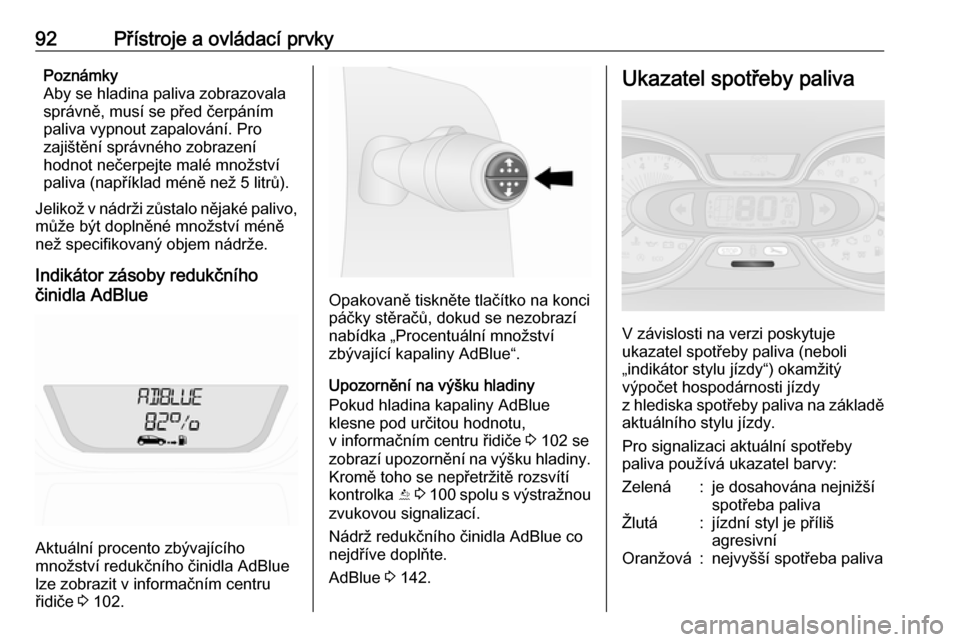

Indikátor zásoby redukčního
činidla AdBlue
Aktuální procento zbývajícího
množství redukčního činidla AdBlue
lze zobrazit v informačním centru
řidiče 3 102.
Opakovaně tiskněte tlačítko na konci
páčky stěračů, dokud se nezobrazí
nabídka „Procentuální množství
zbývající kapaliny AdBlue“.
Upozornění na výšku hladiny
Pokud hladina kapaliny AdBlue
klesne pod určitou hodnotu,
v informačním centru řidiče 3 102 se
zobrazí upozornění na výšku hladiny. Kromě toho se nepřetržitě rozsvítí
kontrolka Y 3 100 spolu s výstražnou
zvukovou signalizací.
Nádrž redukčního činidla AdBlue co
nejdříve doplňte.
AdBlue 3 142.
Ukazatel spotřeby paliva
V závislosti na verzi poskytuje
ukazatel spotřeby paliva (neboli
„indikátor stylu jízdy“) okamžitý
výpočet hospodárnosti jízdy
z hlediska spotřeby paliva na základě aktuálního stylu jízdy.
Pro signalizaci aktuální spotřeby
paliva používá ukazatel barvy:
Zelená:je dosahována nejnižší
spotřeba palivaŽlutá:jízdní styl je příliš
agresivníOranžová:nejvyšší spotřeba paliva

Přístroje a ovládací prvky93Ukazatel spotřeby paliva je aktivován
v základním nastavení.
V závislosti na verzi může být
ukazatel spotřeby paliva (neboli
„indikátor stylu jízdy“) deaktivován
prostřednictvím informačního
systému. Další informace naleznete
v uživatelské příručce informačního
a zábavního centra.
Servisní displej
Při zapnutí zapalování se
v informačním centru řidiče může
krátce zobrazit zbývající vzdálenost
do nutnosti provést příští servisní
prohlídku. V závislosti na jízdních
podmínkách se interval signalizace
servisní prohlídky může značně
měnit.
„Zbývající vzdálenost do provedení
servisní prohlídky“ se také zobrazí po
stisknutí tlačítka na konci páčky
stěračů po dobu přibližně 5 sekund.
Pokud je zbývající vzdálenost do
provedení servisní prohlídky menší
než 1500 km nebo jeden měsíc, v informačním centru řidiče se
zobrazí zpráva.Pokud vzdálenost dosáhne 0 km
nebo nadešlo datum povinné servisní prohlídky, rozsvítí se na sestavě
sdružených přístrojů, nebo
v informačním centru řidiče kontrolka
j a v informačním centru řidiče se
zobrazí příslušná zpráva.
Vozidlo potřebuje servis. Vyhledejte
pomoc v servisu.
Resetování zobrazování servisní
prohlídky
Po provedení servisu se zobrazování servisní prohlídky musí resetovat:
Opakovaným stisknutím tlačítka na
konci páčky stěračů vyberte položku
„Zbývající vzdálenost do provedení
servisní prohlídky“, potom stiskněte
a podržte tlačítko po dobu přibližně
10 sekund, dokud se zbývající
vzdálenost do provedení servisní
prohlídky nezobrazí trvale, tj. displej
přestane blikat.
U některých vozidel bude možná
nutné stisknout a podržet tlačítko
dvakrát. V tomto případě postupujte
následovně:Po zvolení položky „Zbývající
vzdálenost do provedení servisní
prohlídky“ stiskněte a podržte tlačítko po dobu přibližně 10 sekund, dokudnezačne na displeji blikat zbývající
vzdálenost do provedení servisní
prohlídky. Potom znovu stiskněte
a podržte tlačítko po dobu přibližně
10 sekund a vynulujte servisní
interval.
Pokud kontrolka j na sestavě
sdružených přístrojů nezhasne, tak
před zopakováním postupu ujeďte
s vozidlem minimálně 15 km 
a následně vypněte zapalování na
dobu minimálně  1 minuty.
Palubní počítač 3 105.
Informační centrum řidiče 3 102.
Servisní informace 3 210.
Kontrolky
Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek.
V závislosti na výbavě se poloha
kontrolek může lišit.

94Přístroje a ovládací prvkyPři zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení zapnutímodrá:potvrzení zapnutíbílá:potvrzení zapnutí

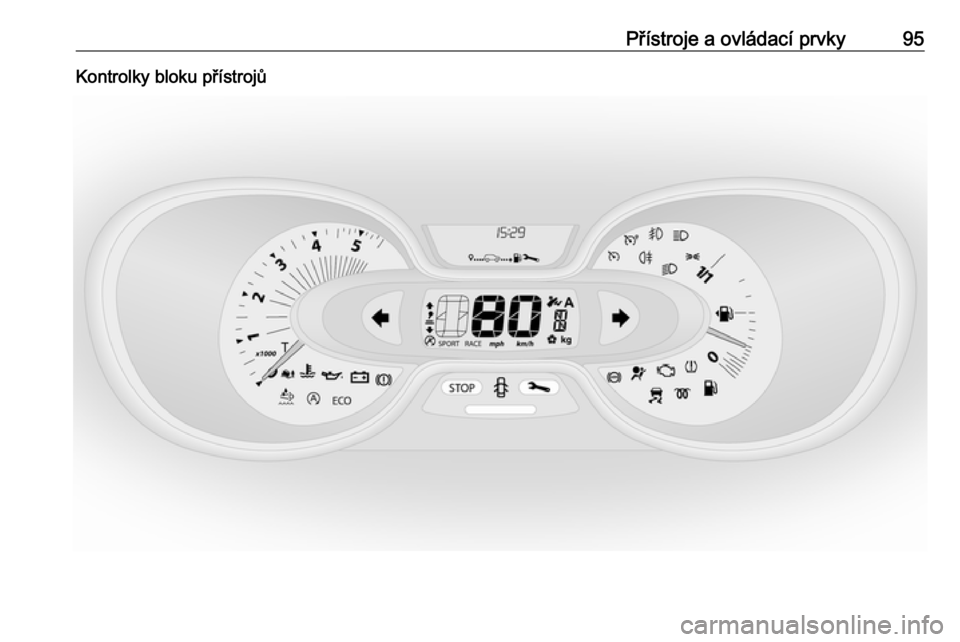

Přístroje a ovládací prvky95Kontrolky bloku přístrojů

96Přístroje a ovládací prvkyKontrolky ve stropní konzole
Přehled
OSměrová světla 3 96XPřipomenutí bezpečnost‐
ních pásů 3 97vAirbag a napínače bezpeč‐
nostních pásů 3 97Ó ONAktivace airbagu 3 97* OFFDeaktivace airbagu 3 97pSystém dobíjení 3 98ZKontrolka poruchy 3 98jCo nejdříve proveďte servis
vozidla 3 98CVypněte motor 3 98RBrzdový systém 3 98uProtiblokovací brzdový
systém (ABS) 3 99kjŘazení převodových stupňů
3 99RElektronické řízení stability
3 99ØElektronická stabilizace
vozidla vypnuta 3 99WTeplota chladicí kapaliny
motoru 3 100!Žhavení 3 100YKapalina AdBlue 3 100wSystém monitorování tlaku
v pneumatikách 3 100ITlak motorového oleje
3 101ECORežim úspory paliva 3 101YNízká hladina paliva 3 101DAutostop (Systém Stop–
start) 3 101\Autostop zakázán (Systém
Stop–start) 3 1019Vnější osvětlení 3 1018Vnější osvětlení 3 101CDálková světla 3 102>Mlhová světla 3 102øZadní mlhové světlo 3 102mTempomat 3 102UOmezovač rychlosti 3 102&Tachograf 3 102yOtevřeny dveře 3 102
Směrová světla
O bliká zeleně.
Kontrolka bliká, pokud jsou zapnuta
směrová světla nebo výstražná
světla.

Přístroje a ovládací prvky97Rychlé blikání: závada směrových
světel nebo související pojistky.
Při zapnutých směrových světlech se
ozývá výstražný zvukový signál.
Výměna žárovky 3 179.
Pojistky 3 185.
Směrová světla 3 112.
Připomenutí
bezpečnostního pásu
X svítí nebo bliká červeně.
Pokud je bezpečnostní pás
rozepnutý, začne blikat kontrolka X
při překročení rychlosti vozidla
přibližně 16 km/h. Spustí se také
výstražný zvukový signál po dobu až
dvou minut.
Po zapnutí bezpečnostního pásu
kontrolka zhasne.
Poznámky
Těžké předměty na předních
sedadlech mohou způsobit
rozsvícení kontrolky X. Odstraňte
předmět ze sedadla nebo zapněte
bezpečnostní pás.9 Varování
Před každou jízdou si zapněte
bezpečnostní pás.
V případě nehody nepřipoutané
osoby ohrožují spolucestující
i samy sebe.
Tříbodové bezpečnostní pásy 3 55.
Airbag a předpínače bezpečnostních pásů
v svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Pokud se nerozsvítí nebo se rozsvítí
za jízdy, došlo v systému předpínačů
bezpečnostních pásů nebo airbagů
k poruše. V tom případě nemusejí být
airbagy a předpínače pásů při
nehodě funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je indikována
trvalým svícením v.
9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače bezpečnostních pásů
3 54.
Systém airbagů 3 59.

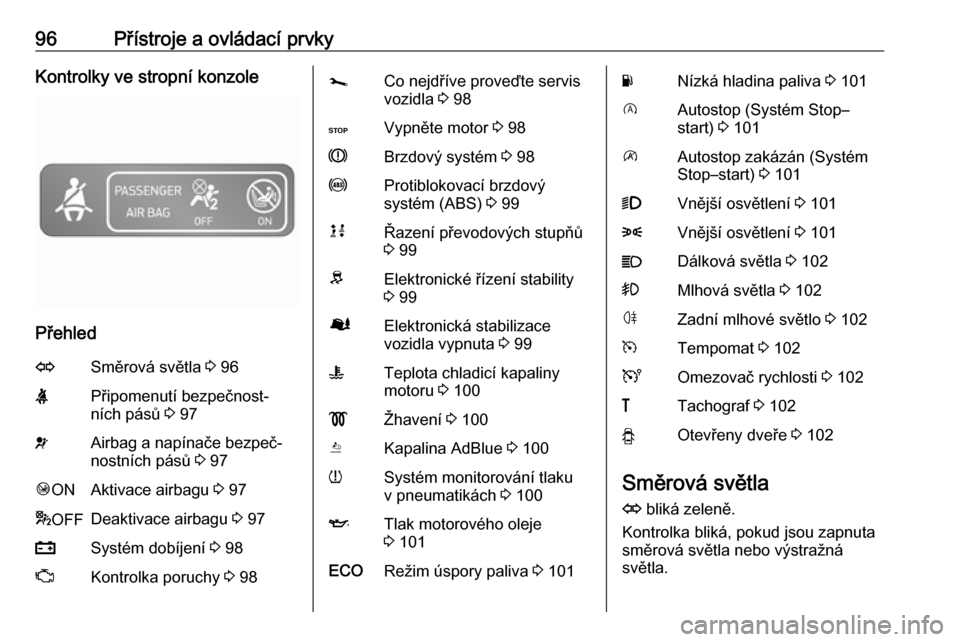

Vypnutí airbagu
Ó ON svítí žlutě.
Airbag předního spolujezdce je
aktivní.
* OFF svítí žlutě.
Airbag předního spolujezdce je
vypnutý 3 63.
Pokud kontrolky ÓON a *OFF svítí
současně, znamená to, že se
v systému vyskytuje závada. Stav
systému není rozpoznatelný, proto
není povoleno žádné osobě obsadit
sedadlo předního spolujezdce.
Obraťte se okamžitě na servis.
Pokud se rozsvítí spolu s kontrolkou
v nebo j, vyhledejte pomoc
v servisu.

98Přístroje a ovládací prvky9Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém airbagů 3 59.
Předpínače bezpečnostních pásů 3 54.
Vypnutí airbagu 3 63.
Systém nabíjení
p svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Pokud se rozsvítí za chodu
motoru
Pokud se kontrolka p rozsvítí za
chodu motoru (společně s kontrolkou
C a výstražným zvukovým
signálem), zastavte a vypněte motor.
Nedobíjí se akumulátor vozidla. Může dojít k přerušení chlazení motoru.
Může dojít k přerušení pohonu
posilovače brzd. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné funkce Z svítí nebo bliká žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Pokud se rozsvítí za chodu
motoru
Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud bliká za chodu motoru Závada, která může vést k poškození
katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Okamžitě
vyhledejte pomoc v servisu.
Brzy proveďte servis vozidla
j svítí žlutě.Krátce se rozsvítí po zapnutí
zapalování.
Může se rozsvítit spolu s dalšími
kontrolkami a příslušnými zprávami
v informačním centru řidiče 3 102.
Neprodleně vyhledejte pomoc
v servisu.
Vypněte motor
C svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Rozsvítí se spolu s dalšími
kontrolkami (např. p, I a R ) a je
doprovázena výstražným zvukovým
signálem a zobrazením příslušné
zprávy v informačním centru řidiče
3 102: Okamžitě vypněte motor
a vyhledejte pomoc autorizovaného
servisu.
Brzdová soustava R svítí červeně.
Rozsvítí se po zapnutí zapalování, pokud je zabrzděna parkovací brzda
3 151, a zhasne po uvolnění
parkovací brzdy.
