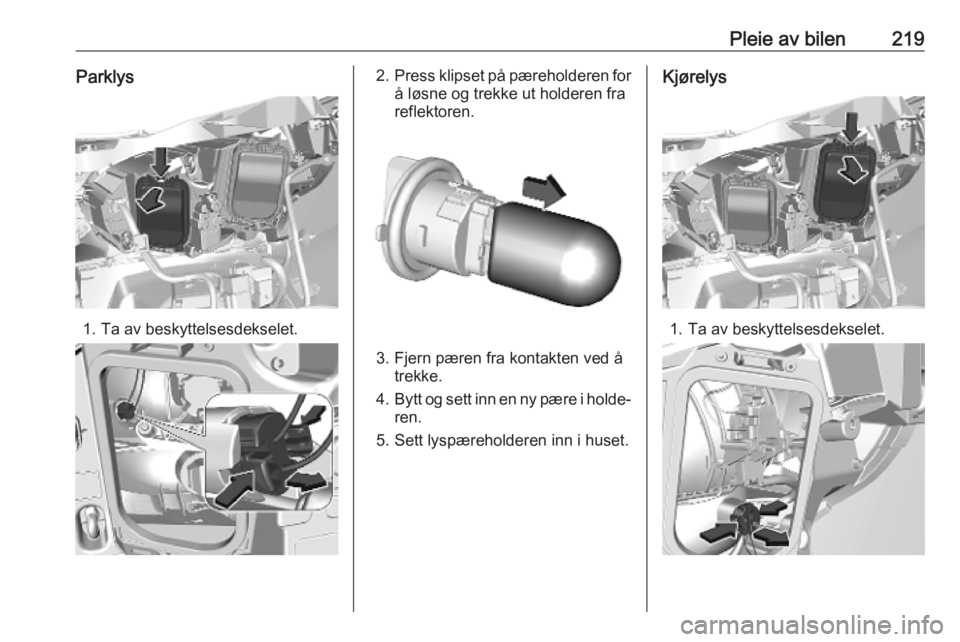

Pleie av bilen219Parklys
1. Ta av beskyttelsesdekselet.
2.Press klipset på pæreholderen for
å løsne og trekke ut holderen fra
reflektoren.
3. Fjern pæren fra kontakten ved å trekke.
4. Bytt og sett inn en ny pære i holde‐
ren.
5. Sett lyspæreholderen inn i huset.
Kjørelys
1. Ta av beskyttelsesdekselet.

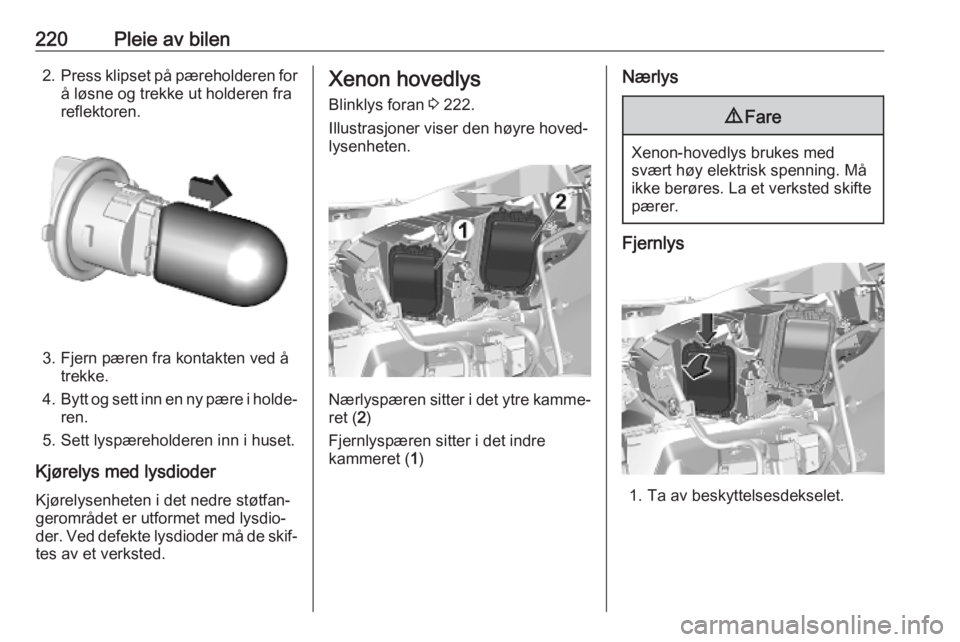

220Pleie av bilen2.Press klipset på pæreholderen for
å løsne og trekke ut holderen fra
reflektoren.
3. Fjern pæren fra kontakten ved å trekke.
4. Bytt og sett inn en ny pære i holde‐
ren.
5. Sett lyspæreholderen inn i huset.
Kjørelys med lysdioder
Kjørelysenheten i det nedre støtfan‐
gerområdet er utformet med lysdio‐
der. Ved defekte lysdioder må de skif‐
tes av et verksted.
Xenon hovedlys
Blinklys foran 3 222.
Illustrasjoner viser den høyre hoved‐ lysenheten.
Nærlyspæren sitter i det ytre kamme‐ ret ( 2)
Fjernlyspæren sitter i det indre
kammeret ( 1)
Nærlys9 Fare
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Fjernlys
1. Ta av beskyttelsesdekselet.

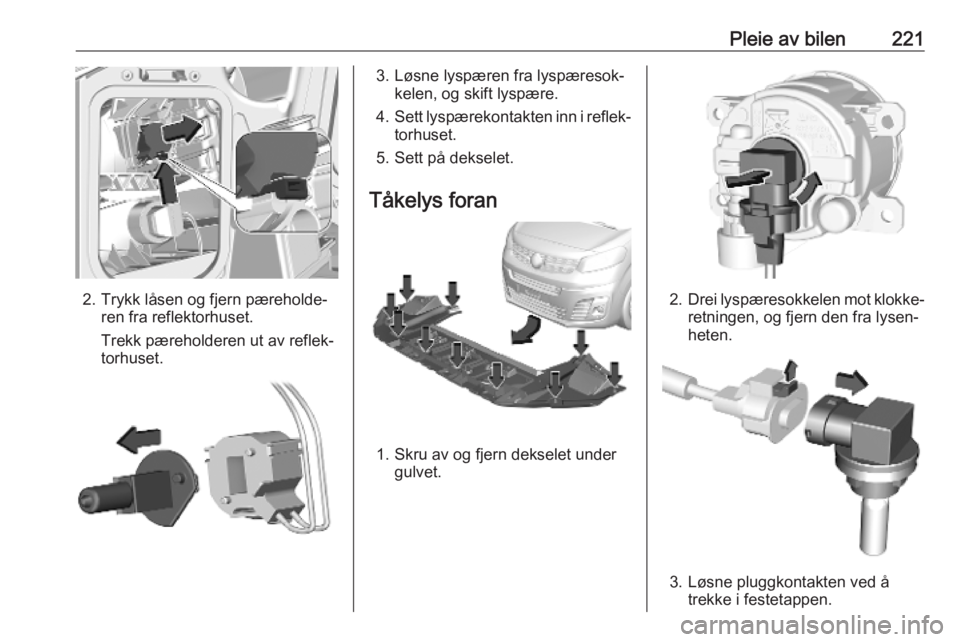

Pleie av bilen221
2. Trykk låsen og fjern pæreholde‐ren fra reflektorhuset.
Trekk pæreholderen ut av reflek‐
torhuset.
3. Løsne lyspæren fra lyspæresok‐ kelen, og skift lyspære.
4. Sett lyspærekontakten inn i reflek‐
torhuset.
5. Sett på dekselet.
Tåkelys foran
1. Skru av og fjern dekselet under gulvet.
2.Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
3. Løsne pluggkontakten ved å trekke i festetappen.

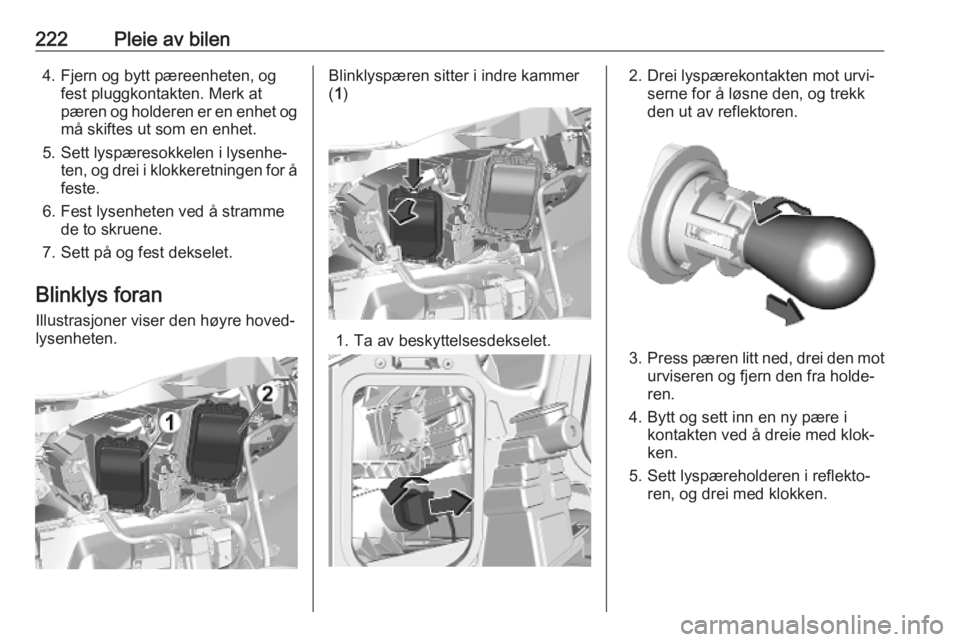

222Pleie av bilen4. Fjern og bytt pæreenheten, ogfest pluggkontakten. Merk at
pæren og holderen er en enhet og
må skiftes ut som en enhet.
5. Sett lyspæresokkelen i lysenhe‐ ten, og drei i klokkeretningen for åfeste.
6. Fest lysenheten ved å stramme de to skruene.
7. Sett på og fest dekselet.
Blinklys foran
Illustrasjoner viser den høyre hoved‐ lysenheten.Blinklyspæren sitter i indre kammer
( 1 )
1. Ta av beskyttelsesdekselet.
2. Drei lyspærekontakten mot urvi‐
serne for å løsne den, og trekk
den ut av reflektoren.
3. Press pæren litt ned, drei den mot
urviseren og fjern den fra holde‐
ren.
4. Bytt og sett inn en ny pære i kontakten ved å dreie med klok‐
ken.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.

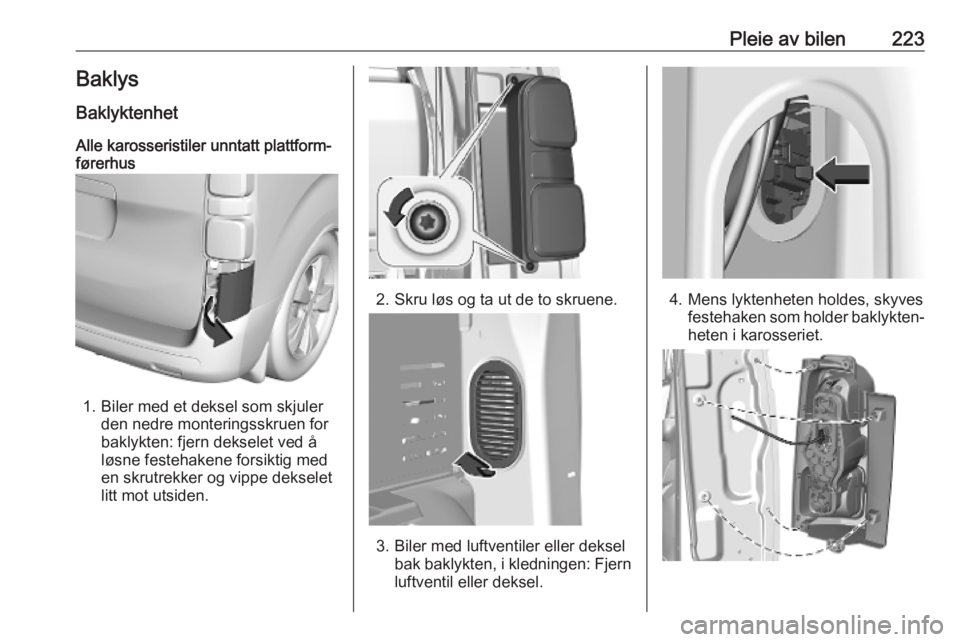

Pleie av bilen223Baklys
Baklyktenhet Alle karosseristiler unntatt plattform-
førerhus
1. Biler med et deksel som skjuler
den nedre monteringsskruen for
baklykten: fjern dekselet ved å
løsne festehakene forsiktig med
en skrutrekker og vippe dekselet
litt mot utsiden.
2. Skru løs og ta ut de to skruene.
3. Biler med luftventiler eller deksel bak baklykten, i kledningen: Fjern
luftventil eller deksel.
4. Mens lyktenheten holdes, skyves festehaken som holder baklykten‐heten i karosseriet.

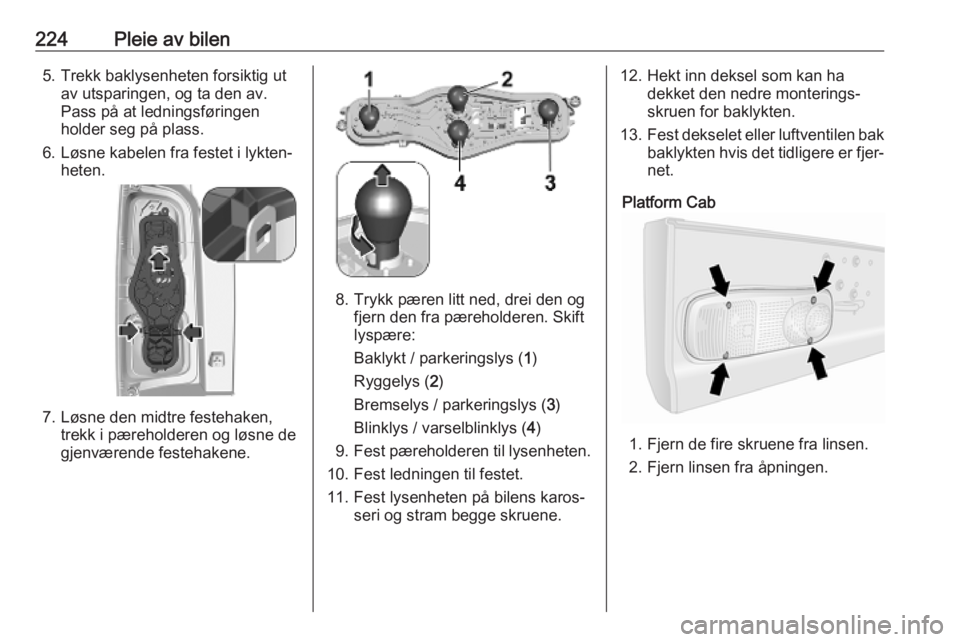

224Pleie av bilen5. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
Pass på at ledningsføringen
holder seg på plass.
6. Løsne kabelen fra festet i lykten‐ heten.
7. Løsne den midtre festehaken,trekk i pæreholderen og løsne degjenværende festehakene.
8. Trykk pæren litt ned, drei den og fjern den fra pæreholderen. Skift
lyspære:
Baklykt / parkeringslys ( 1)
Ryggelys ( 2)
Bremselys / parkeringslys ( 3)
Blinklys / varselblinklys ( 4)
9. Fest pæreholderen til lysenheten.
10. Fest ledningen til festet.
11. Fest lysenheten på bilens karos‐ seri og stram begge skruene.
12. Hekt inn deksel som kan hadekket den nedre monterings‐
skruen for baklykten.
13. Fest dekselet eller luftventilen bak
baklykten hvis det tidligere er fjer‐
net.
Platform Cab
1. Fjern de fire skruene fra linsen.
2. Fjern linsen fra åpningen.

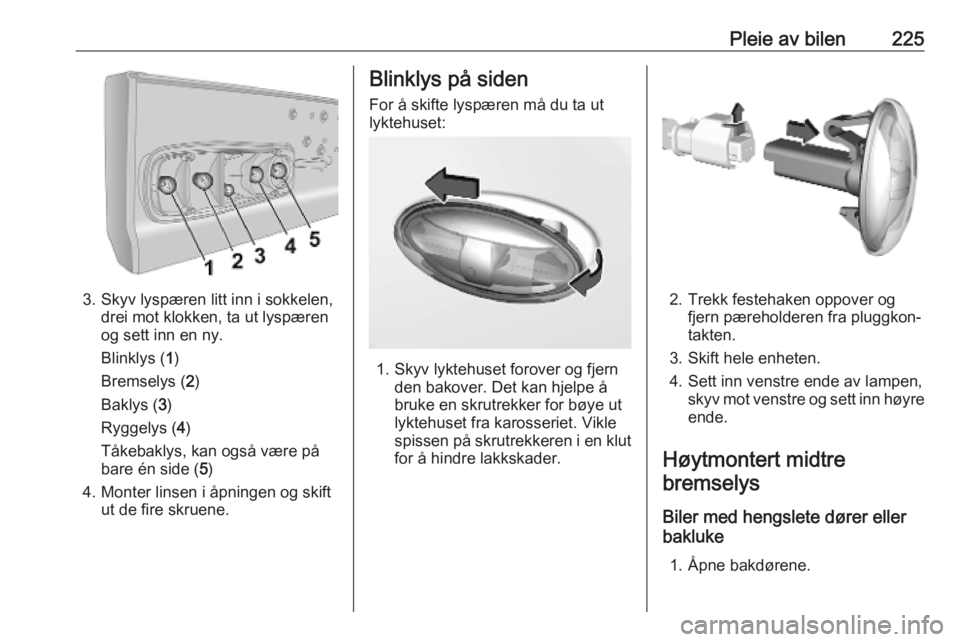

Pleie av bilen225
3. Skyv lyspæren litt inn i sokkelen,drei mot klokken, ta ut lyspæren
og sett inn en ny.
Blinklys ( 1)
Bremselys ( 2)
Baklys ( 3)
Ryggelys ( 4)
Tåkebaklys, kan også være på
bare én side ( 5)
4. Monter linsen i åpningen og skift ut de fire skruene.
Blinklys på siden
For å skifte lyspæren må du ta ut
lyktehuset:
1. Skyv lyktehuset forover og fjern den bakover. Det kan hjelpe å
bruke en skrutrekker for bøye ut
lyktehuset fra karosseriet. Vikle
spissen på skrutrekkeren i en klut
for å hindre lakkskader.
2. Trekk festehaken oppover og fjern pæreholderen fra pluggkon‐
takten.
3. Skift hele enheten.
4. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Høytmontert midtre
bremselys
Biler med hengslete dører eller
bakluke
1. Åpne bakdørene.

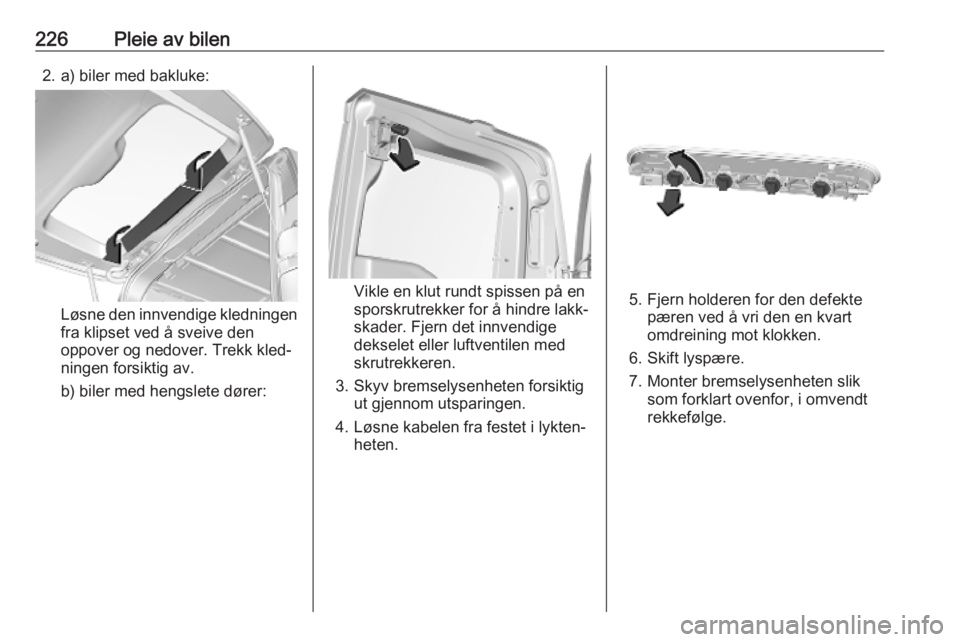

226Pleie av bilen2. a) biler med bakluke:
Løsne den innvendige kledningenfra klipset ved å sveive den
oppover og nedover. Trekk kled‐
ningen forsiktig av.
b) biler med hengslete dører:
Vikle en klut rundt spissen på en
sporskrutrekker for å hindre lakk‐
skader. Fjern det innvendige
dekselet eller luftventilen med
skrutrekkeren.
3. Skyv bremselysenheten forsiktig ut gjennom utsparingen.
4. Løsne kabelen fra festet i lykten‐ heten.5. Fjern holderen for den defektepæren ved å vri den en kvart
omdreining mot klokken.
6. Skift lyspære.
7. Monter bremselysenheten slik som forklart ovenfor, i omvendt
rekkefølge.

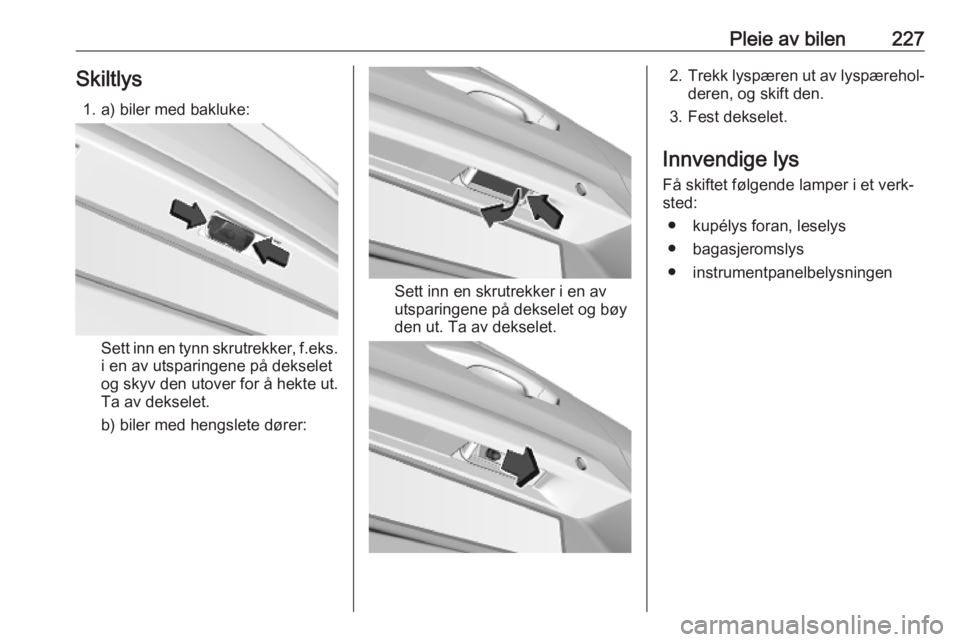

Pleie av bilen227Skiltlys1. a) biler med bakluke:
Sett inn en tynn skrutrekker, f.eks.
i en av utsparingene på dekselet
og skyv den utover for å hekte ut.
Ta av dekselet.
b) biler med hengslete dører:
Sett inn en skrutrekker i en av
utsparingene på dekselet og bøy den ut. Ta av dekselet.
2. Trekk lyspæren ut av lyspærehol‐
deren, og skift den.
3. Fest dekselet.
Innvendige lys Få skiftet følgende lamper i et verk‐
sted:
● kupélys foran, leselys
● bagasjeromslys
● instrumentpanelbelysningen

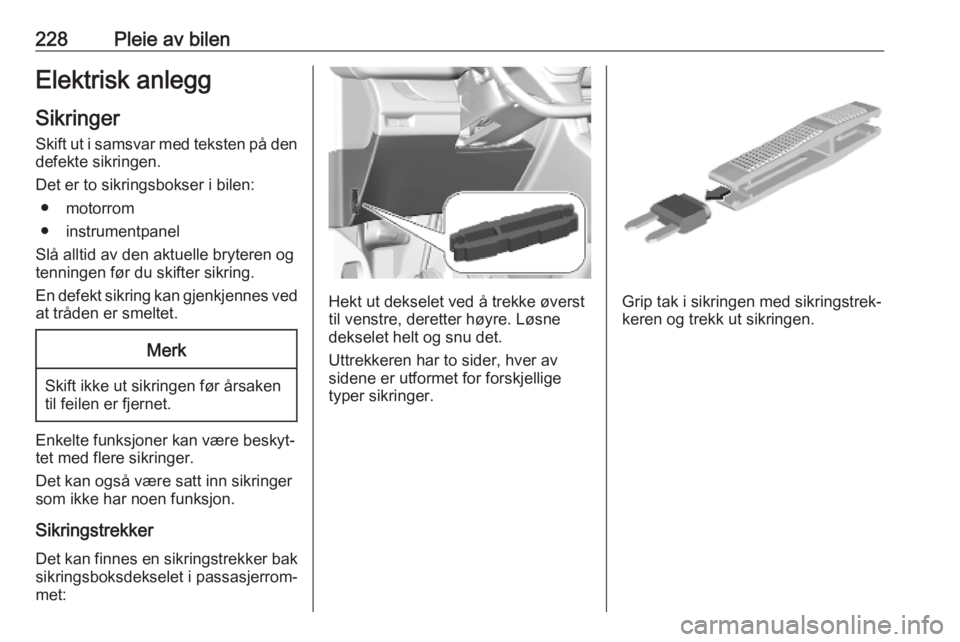

228Pleie av bilenElektrisk anleggSikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan finnes en sikringstrekker bak sikringsboksdekselet i passasjerrom‐
met:
Hekt ut dekselet ved å trekke øverst
til venstre, deretter høyre. Løsne
dekselet helt og snu det.
Uttrekkeren har to sider, hver av
sidene er utformet for forskjellige
typer sikringer.Grip tak i sikringen med sikringstrek‐
keren og trekk ut sikringen.
