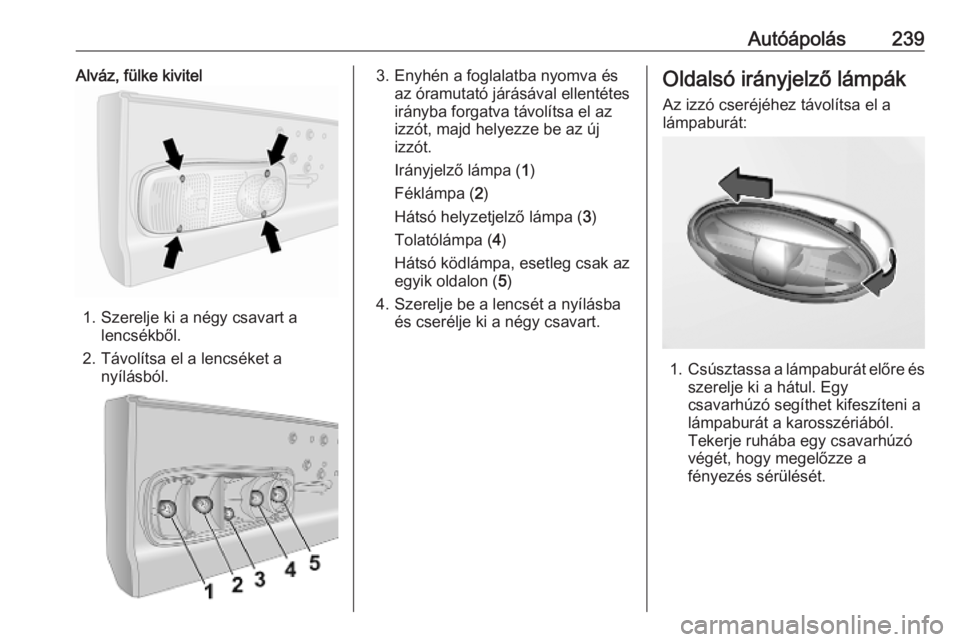

Autóápolás239Alváz, fülke kivitel
1. Szerelje ki a négy csavart alencsékből.
2. Távolítsa el a lencséket a nyílásból.
3. Enyhén a foglalatba nyomva ésaz óramutató járásával ellentétesirányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót.
Irányjelző lámpa ( 1)
Féklámpa ( 2)
Hátsó helyzetjelző lámpa ( 3)
Tolatólámpa ( 4)
Hátsó ködlámpa, esetleg csak az egyik oldalon ( 5)
4. Szerelje be a lencsét a nyílásba és cserélje ki a négy csavart.Oldalsó irányjelző lámpák
Az izzó cseréjéhez távolítsa el a
lámpaburát:
1. Csúsztassa a lámpaburát előre és
szerelje ki a hátul. Egy
csavarhúzó segíthet kifeszíteni a
lámpaburát a karosszériából.
Tekerje ruhába egy csavarhúzó
végét, hogy megelőzze a
fényezés sérülését.

240Autóápolás

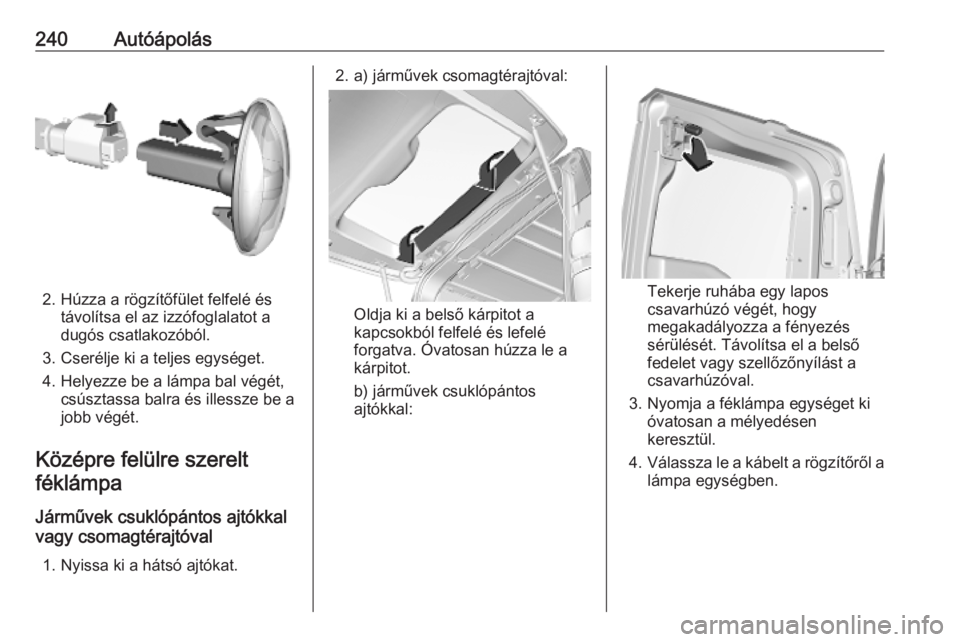

2. Húzza a rögzítőfület felfelé éstávolítsa el az izzófoglalatot a
dugós csatlakozóból.
3. Cserélje ki a teljes egységet.
4. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Középre felülre szerelt féklámpa
Járművek csuklópántos ajtókkal
vagy csomagtérajtóval
1. Nyissa ki a hátsó ajtókat.
2. a) járművek csomagtérajtóval:
Oldja ki a belső kárpitot a
kapcsokból felfelé és lefelé forgatva. Óvatosan húzza le akárpitot.
b) járművek csuklópántos
ajtókkal:
Tekerje ruhába egy lapos
csavarhúzó végét, hogy
megakadályozza a fényezés
sérülését. Távolítsa el a belső
fedelet vagy szellőzőnyílást a
csavarhúzóval.
3. Nyomja a féklámpa egységet ki óvatosan a mélyedésen
keresztül.
4. Válassza le a kábelt a rögzítőről a
lámpa egységben.

Autóápolás241

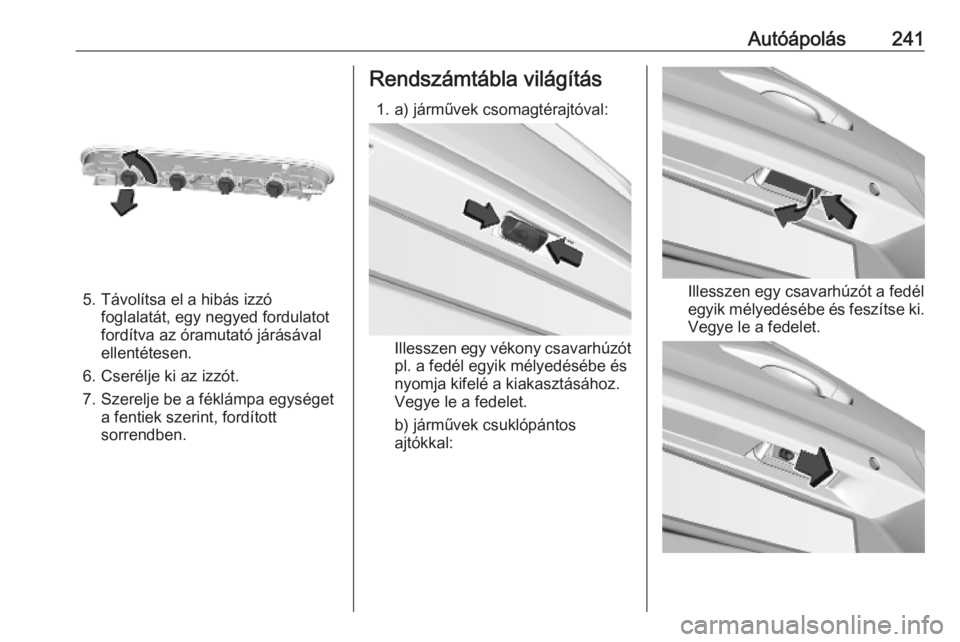

5. Távolítsa el a hibás izzófoglalatát, egy negyed fordulatot
fordítva az óramutató járásával
ellentétesen.
6. Cserélje ki az izzót.
7. Szerelje be a féklámpa egységet a fentiek szerint, fordítottsorrendben.
Rendszámtábla világítás
1. a) járművek csomagtérajtóval:
Illesszen egy vékony csavarhúzót
pl. a fedél egyik mélyedésébe és
nyomja kifelé a kiakasztásához.
Vegye le a fedelet.
b) járművek csuklópántos
ajtókkal:
Illesszen egy csavarhúzót a fedél
egyik mélyedésébe és feszítse ki. Vegye le a fedelet.

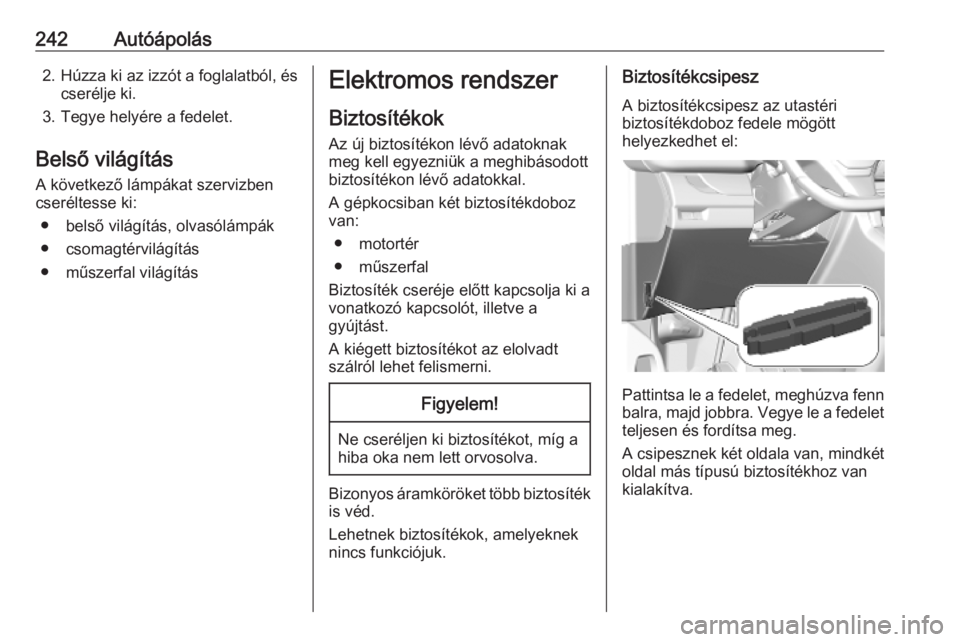

242Autóápolás2. Húzza ki az izzót a foglalatból, éscserélje ki.
3. Tegye helyére a fedelet.
Belső világítás
A következő lámpákat szervizben
cseréltesse ki:
● belső világítás, olvasólámpák
● csomagtérvilágítás
● műszerfal világításElektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● motortér
● műszerfal
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt szálról lehet felismerni.Figyelem!
Ne cseréljen ki biztosítékot, míg a
hiba oka nem lett orvosolva.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz
A biztosítékcsipesz az utastéri
biztosítékdoboz fedele mögött
helyezkedhet el:
Pattintsa le a fedelet, meghúzva fenn
balra, majd jobbra. Vegye le a fedelet
teljesen és fordítsa meg.
A csipesznek két oldala van, mindkét oldal más típusú biztosítékhoz van
kialakítva.

Autóápolás243

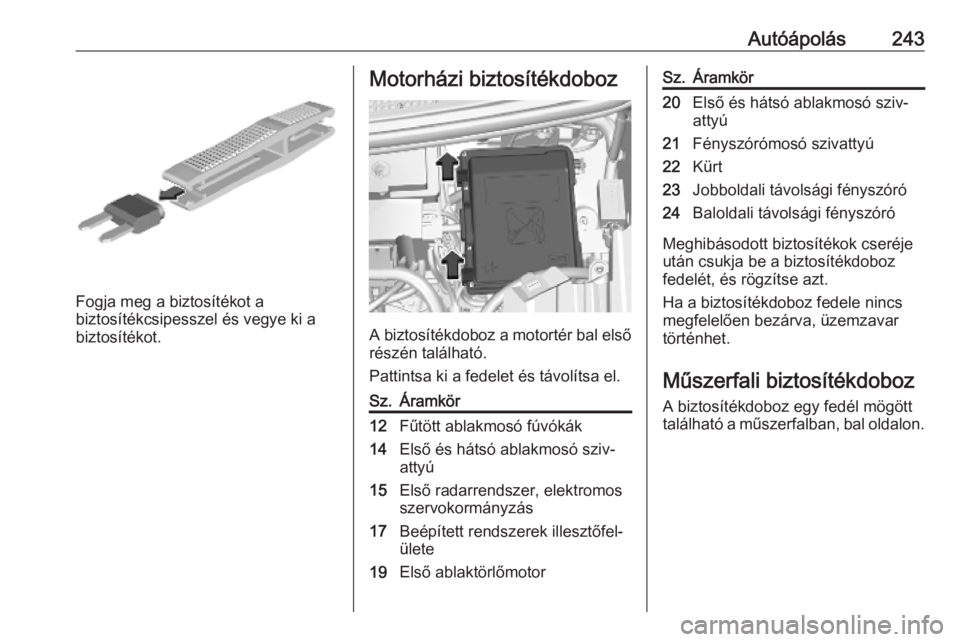

Fogja meg a biztosítékot a
biztosítékcsipesszel és vegye ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.
Sz.Áramkör12Fűtött ablakmosó fúvókák14Első és hátsó ablakmosó sziv‐
attyú15Első radarrendszer, elektromos
szervokormányzás17Beépített rendszerek illesztőfel‐
ülete19Első ablaktörlőmotorSz.Áramkör20Első és hátsó ablakmosó sziv‐
attyú21Fényszórómosó szivattyú22Kürt23Jobboldali távolsági fényszóró24Baloldali távolsági fényszóró
Meghibásodott biztosítékok cseréje
után csukja be a biztosítékdoboz
fedelét, és rögzítse azt.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz A biztosítékdoboz egy fedél mögött
található a műszerfalban, bal oldalon.

244Autóápolás

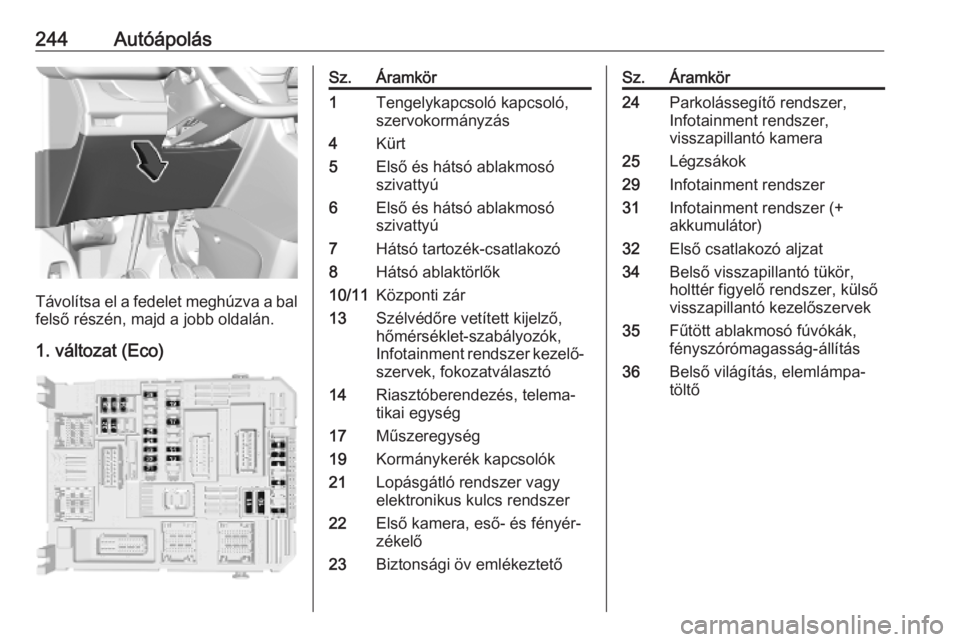

Távolítsa el a fedelet meghúzva a balfelső részén, majd a jobb oldalán.
1. változat (Eco)
Sz.Áramkör1Tengelykapcsoló kapcsoló,
szervokormányzás4Kürt5Első és hátsó ablakmosó
szivattyú6Első és hátsó ablakmosó
szivattyú7Hátsó tartozék-csatlakozó8Hátsó ablaktörlők10/11Központi zár13Szélvédőre vetített kijelző,
hőmérséklet-szabályozók,
Infotainment rendszer kezelő‐ szervek, fokozatválasztó14Riasztóberendezés, telema‐
tikai egység17Műszeregység19Kormánykerék kapcsolók21Lopásgátló rendszer vagy
elektronikus kulcs rendszer22Első kamera, eső- és fényér‐
zékelő23Biztonsági öv emlékeztetőSz.Áramkör24Parkolássegítő rendszer,
Infotainment rendszer,
visszapillantó kamera25Légzsákok29Infotainment rendszer31Infotainment rendszer (+
akkumulátor)32Első csatlakozó aljzat34Belső visszapillantó tükör,
holttér figyelő rendszer, külső
visszapillantó kezelőszervek35Fűtött ablakmosó fúvókák,
fényszórómagasság-állítás36Belső világítás, elemlámpa-
töltő

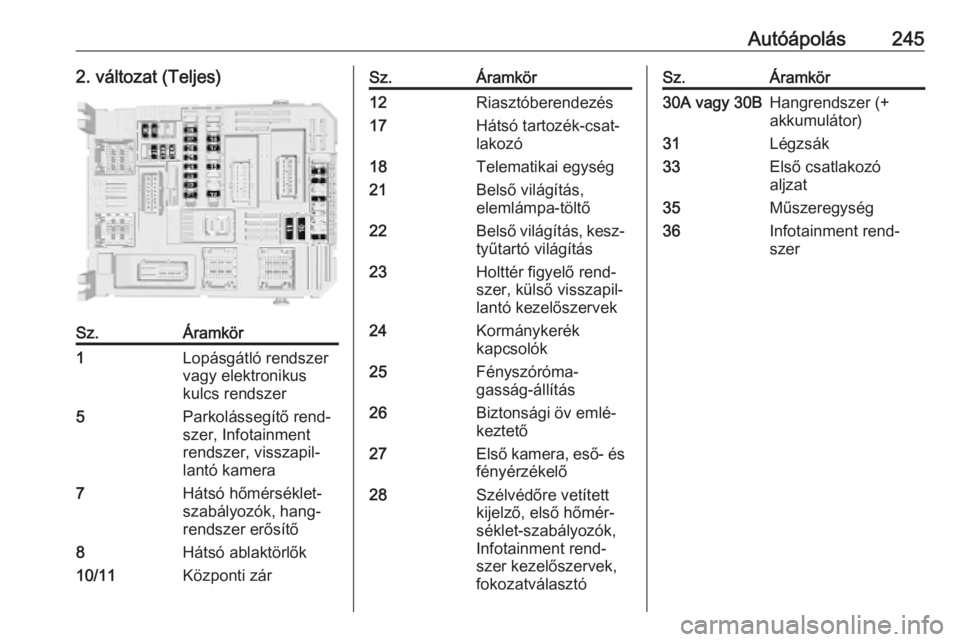

Autóápolás2452. változat (Teljes)Sz.Áramkör1Lopásgátló rendszer
vagy elektronikus
kulcs rendszer5Parkolássegítő rend‐
szer, Infotainment
rendszer, visszapil‐
lantó kamera7Hátsó hőmérséklet-
szabályozók, hang‐
rendszer erősítő8Hátsó ablaktörlők10/11Központi zárSz.Áramkör12Riasztóberendezés17Hátsó tartozék-csat‐
lakozó18Telematikai egység21Belső világítás,
elemlámpa-töltő22Belső világítás, kesz‐
tyűtartó világítás23Holttér figyelő rend‐
szer, külső visszapil‐
lantó kezelőszervek24Kormánykerék
kapcsolók25Fényszóróma‐
gasság-állítás26Biztonsági öv emlé‐
keztető27Első kamera, eső- és
fényérzékelő28Szélvédőre vetített
kijelző, első hőmér‐
séklet-szabályozók,
Infotainment rend‐
szer kezelőszervek,
fokozatválasztóSz.Áramkör30A vagy 30BHangrendszer (+
akkumulátor)31Légzsák33Első csatlakozó
aljzat35Műszeregység36Infotainment rend‐
szer

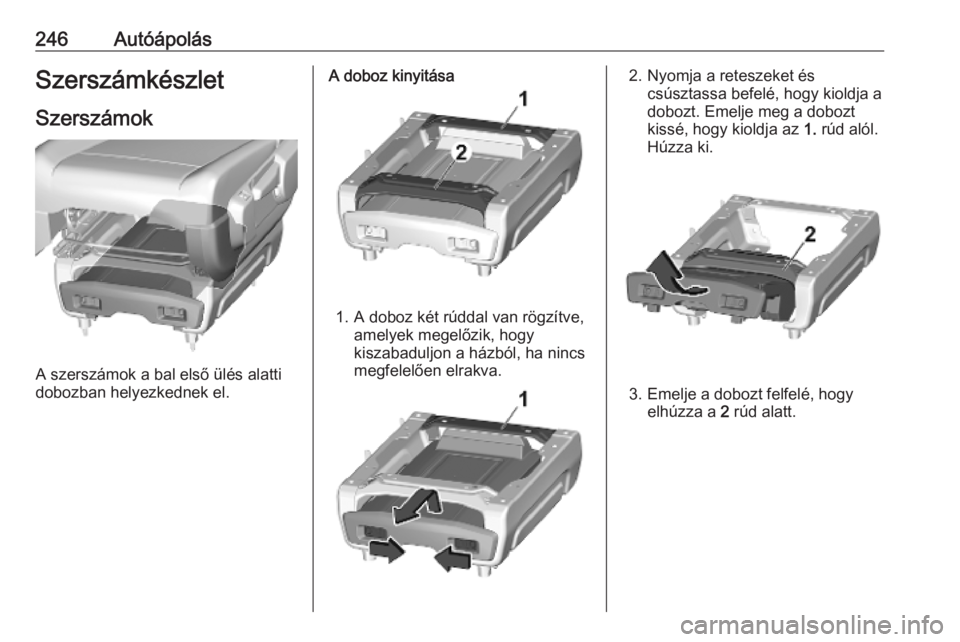

246AutóápolásSzerszámkészletSzerszámok
A szerszámok a bal első ülés alatti
dobozban helyezkednek el.
A doboz kinyitása
1. A doboz két rúddal van rögzítve,
amelyek megelőzik, hogy
kiszabaduljon a házból, ha nincs
megfelelően elrakva.
2. Nyomja a reteszeket és csúsztassa befelé, hogy kioldja a
dobozt. Emelje meg a dobozt
kissé, hogy kioldja az 1. rúd alól.
Húzza ki.
3. Emelje a dobozt felfelé, hogy elhúzza a 2 rúd alatt.

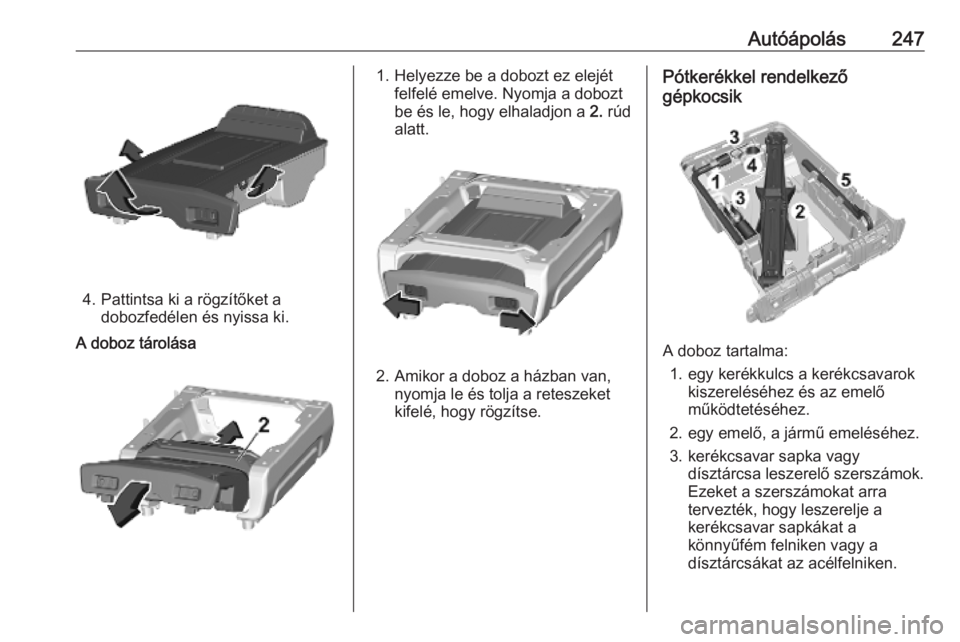

Autóápolás247
4. Pattintsa ki a rögzítőket adobozfedélen és nyissa ki.
A doboz tárolása1. Helyezze be a dobozt ez elejétfelfelé emelve. Nyomja a dobozt
be és le, hogy elhaladjon a 2. rúd
alatt.
2. Amikor a doboz a házban van, nyomja le és tolja a reteszeket
kifelé, hogy rögzítse.
Pótkerékkel rendelkező
gépkocsik
A doboz tartalma:
1. egy kerékkulcs a kerékcsavarok kiszereléséhez és az emelő
működtetéséhez.
2. egy emelő, a jármű emeléséhez. 3. kerékcsavar sapka vagy dísztárcsa leszerelő szerszámok.
Ezeket a szerszámokat arra
tervezték, hogy leszerelje a
kerékcsavar sapkákat a
könnyűfém felniken vagy a
dísztárcsákat az acélfelniken.

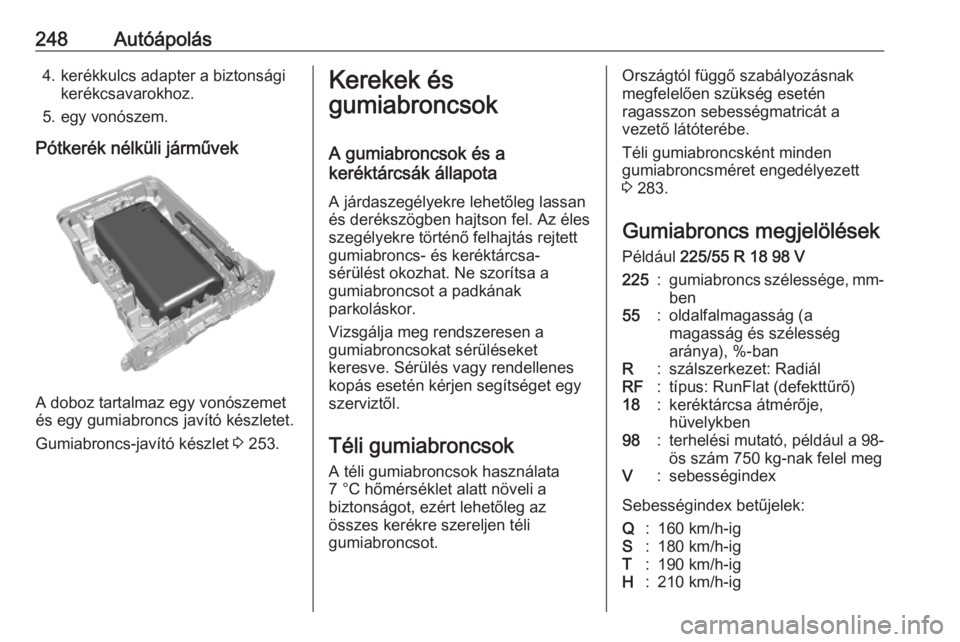

248Autóápolás4. kerékkulcs adapter a biztonságikerékcsavarokhoz.
5. egy vonószem.
Pótkerék nélküli járművek
A doboz tartalmaz egy vonószemet
és egy gumiabroncs javító készletet.
Gumiabroncs-javító készlet 3 253.
Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles
szegélyekre történő felhajtás rejtett
gumiabroncs- és keréktárcsa-
sérülést okozhat. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Vizsgálja meg rendszeresen a
gumiabroncsokat sérüléseket
keresve. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok
A téli gumiabroncsok használata
7 °C hőmérséklet alatt növeli a
biztonságot, ezért lehetőleg az
összes kerékre szereljen téli
gumiabroncsot.Országtól függő szabályozásnak
megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
Téli gumiabroncsként minden
gumiabroncsméret engedélyezett
3 283.
Gumiabroncs megjelölések
Például 225/55 R 18 98 V225:gumiabroncs szélessége, mm-
ben55:oldalfalmagasság (a
magasság és szélesség
aránya), %-banR:szálszerkezet: RadiálRF:típus: RunFlat (defekttűrő)18:keréktárcsa átmérője,
hüvelykben98:terhelési mutató, például a 98-
ös szám 750 kg-nak felel megV:sebességindex
Sebességindex betűjelek:
Q:160 km/h-igS:180 km/h-igT:190 km/h-igH:210 km/h-ig
