OPEL VIVARO C 2020 Ohjekirja (in Finnish)

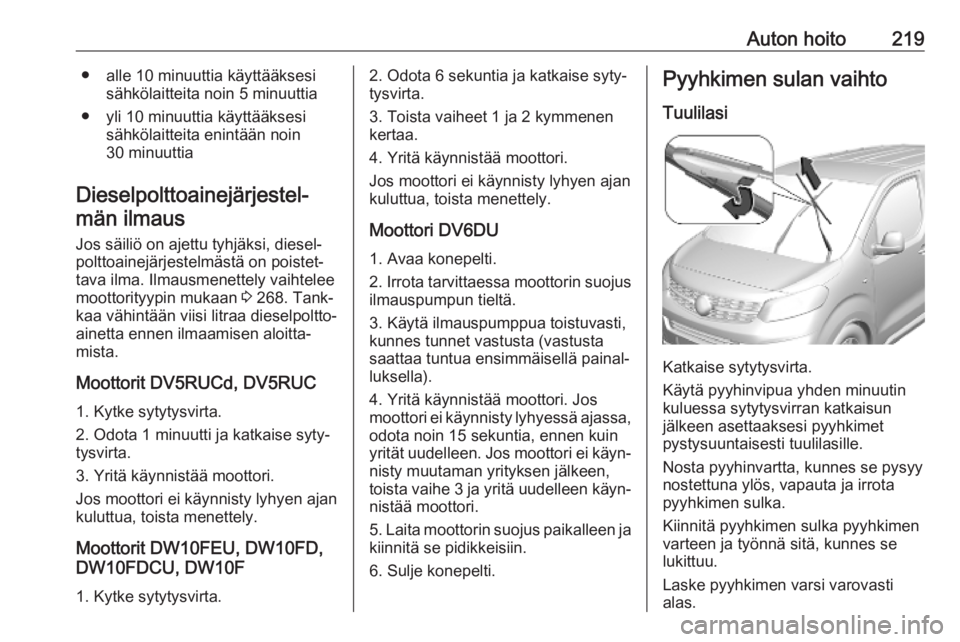

Auton hoito219● alle 10 minuuttia käyttääksesisähkölaitteita noin 5 minuuttia
● yli 10 minuuttia käyttääksesi sähkölaitteita enintään noin
30 minuuttia
Dieselpolttoainejärjestel‐
män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmästä on poistet‐ tava ilma. Ilmausmenettely vaihtelee
moottorityypin mukaan 3 268. Tank‐
kaa vähintään viisi litraa dieselpoltto‐
ainetta ennen ilmaamisen aloitta‐
mista.
Moottorit DV5RUCd, DV5RUC 1. Kytke sytytysvirta.
2. Odota 1 minuutti ja katkaise syty‐
tysvirta.
3. Yritä käynnistää moottori.
Jos moottori ei käynnisty lyhyen ajan
kuluttua, toista menettely.
Moottorit DW10FEU, DW10FD,
DW10FDCU, DW10F
1. Kytke sytytysvirta.2. Odota 6 sekuntia ja katkaise syty‐
tysvirta.
3. Toista vaiheet 1 ja 2 kymmenen
kertaa.
4. Yritä käynnistää moottori.
Jos moottori ei käynnisty lyhyen ajan
kuluttua, toista menettely.
Moottori DV6DU 1. Avaa konepelti.
2. Irrota tarvittaessa moottorin suojus
ilmauspumpun tieltä.
3. Käytä ilmauspumppua toistuvasti,
kunnes tunnet vastusta (vastusta
saattaa tuntua ensimmäisellä painal‐
luksella).
4. Yritä käynnistää moottori. Jos moottori ei käynnisty lyhyessä ajassa, odota noin 15 sekuntia, ennen kuin
yrität uudelleen. Jos moottori ei käyn‐
nisty muutaman yrityksen jälkeen,
toista vaihe 3 ja yritä uudelleen käyn‐ nistää moottori.
5. Laita moottorin suojus paikalleen ja
kiinnitä se pidikkeisiin.
6. Sulje konepelti.Pyyhkimen sulan vaihto
Tuulilasi
Katkaise sytytysvirta.
Käytä pyyhinvipua yhden minuutin
kuluessa sytytysvirran katkaisun
jälkeen asettaaksesi pyyhkimet
pystysuuntaisesti tuulilasille.
Nosta pyyhinvartta, kunnes se pysyy
nostettuna ylös, vapauta ja irrota
pyyhkimen sulka.
Kiinnitä pyyhkimen sulka pyyhkimen
varteen ja työnnä sitä, kunnes se
lukittuu.
Laske pyyhkimen varsi varovasti
alas.

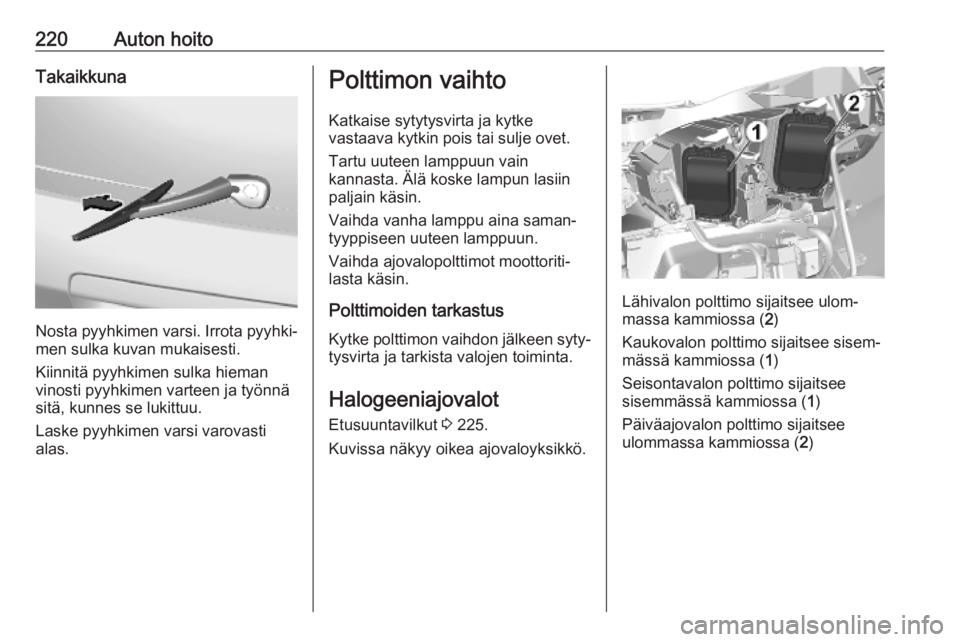

220Auton hoitoTakaikkuna
Nosta pyyhkimen varsi. Irrota pyyhki‐
men sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkimen varsi varovasti
alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalopolttimot moottoriti‐
lasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
HalogeeniajovalotEtusuuntavilkut 3 225.
Kuvissa näkyy oikea ajovaloyksikkö.
Lähivalon polttimo sijaitsee ulom‐
massa kammiossa ( 2)
Kaukovalon polttimo sijaitsee sisem‐
mässä kammiossa ( 1)
Seisontavalon polttimo sijaitsee sisemmässä kammiossa ( 1)
Päiväajovalon polttimo sijaitsee
ulommassa kammiossa ( 2)

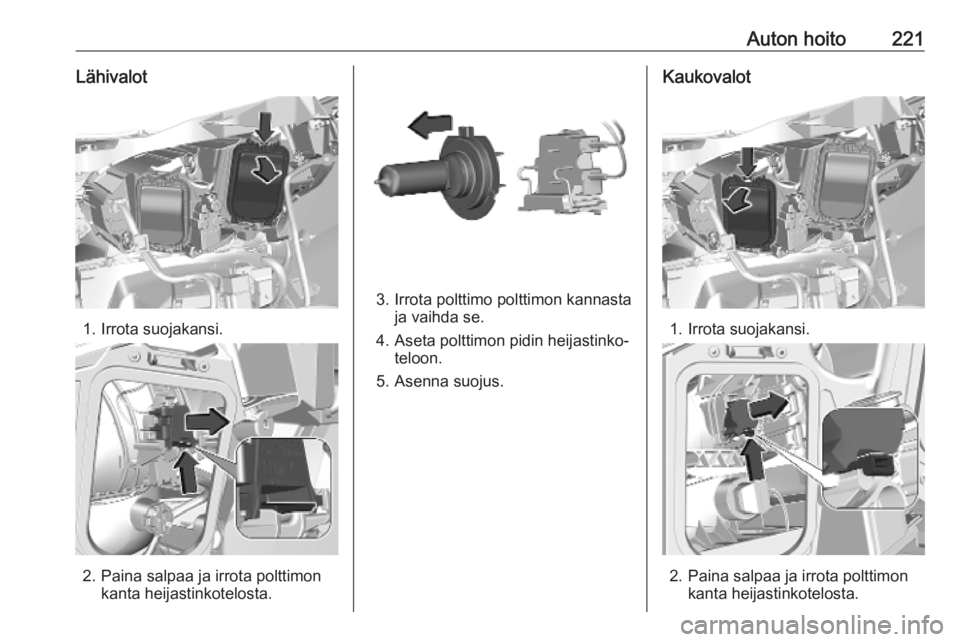

Auton hoito221Lähivalot
1. Irrota suojakansi.
2. Paina salpaa ja irrota polttimonkanta heijastinkotelosta.
3. Irrota polttimo polttimon kannastaja vaihda se.
4. Aseta polttimon pidin heijastinko‐ teloon.
5. Asenna suojus.
Kaukovalot
1. Irrota suojakansi.
2. Paina salpaa ja irrota polttimon kanta heijastinkotelosta.

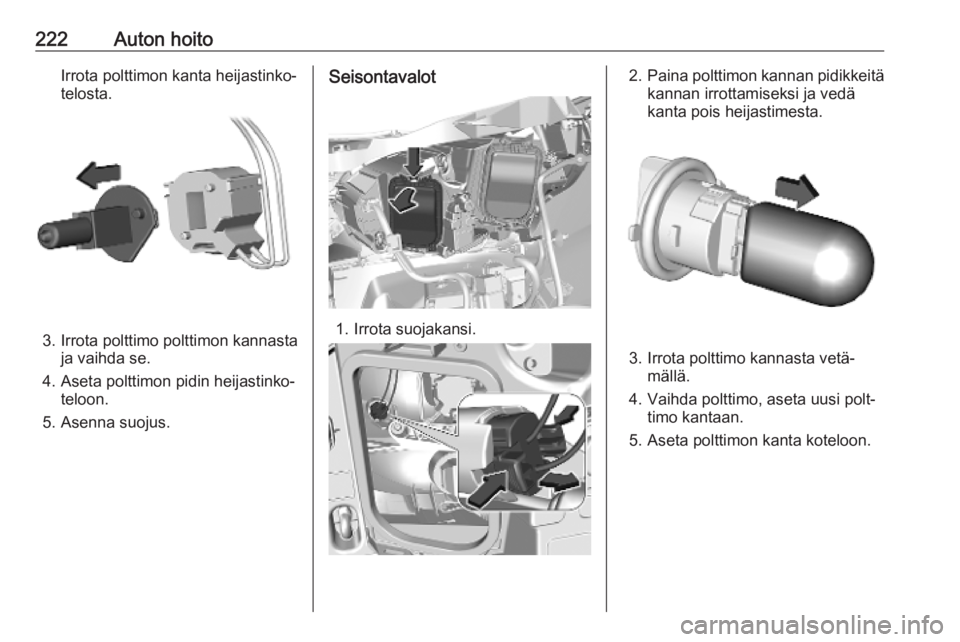

222Auton hoitoIrrota polttimon kanta heijastinko‐
telosta.
3. Irrota polttimo polttimon kannasta ja vaihda se.
4. Aseta polttimon pidin heijastinko‐ teloon.
5. Asenna suojus.
Seisontavalot
1. Irrota suojakansi.
2. Paina polttimon kannan pidikkeitä
kannan irrottamiseksi ja vedä
kanta pois heijastimesta.
3. Irrota polttimo kannasta vetä‐ mällä.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
5. Aseta polttimon kanta koteloon.

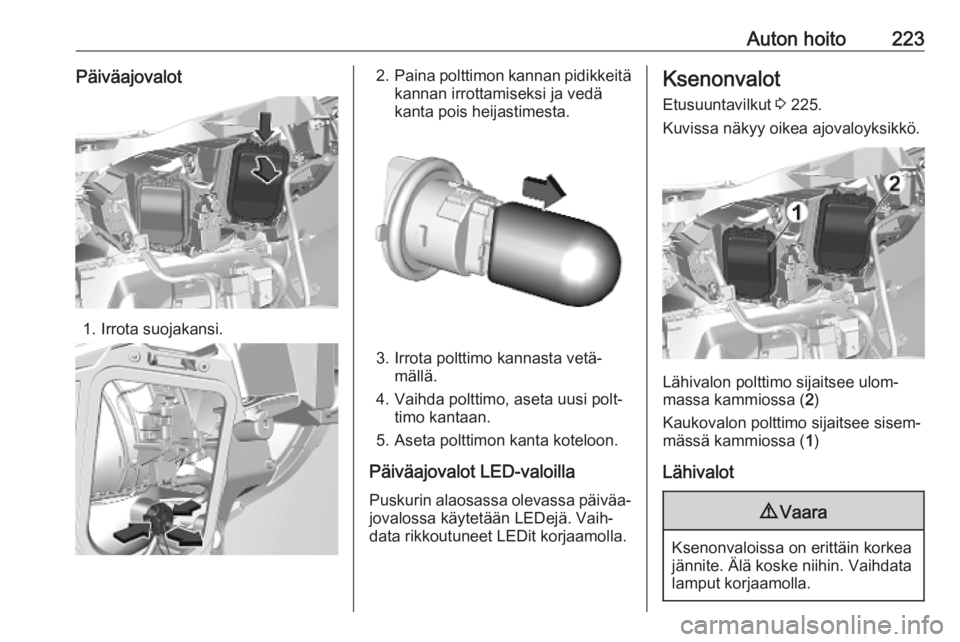

Auton hoito223Päiväajovalot
1. Irrota suojakansi.
2.Paina polttimon kannan pidikkeitä
kannan irrottamiseksi ja vedä
kanta pois heijastimesta.
3. Irrota polttimo kannasta vetä‐ mällä.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
5. Aseta polttimon kanta koteloon.
Päiväajovalot LED-valoilla
Puskurin alaosassa olevassa päiväa‐ jovalossa käytetään LEDejä. Vaih‐
data rikkoutuneet LEDit korjaamolla.
Ksenonvalot
Etusuuntavilkut 3 225.
Kuvissa näkyy oikea ajovaloyksikkö.
Lähivalon polttimo sijaitsee ulom‐
massa kammiossa ( 2)
Kaukovalon polttimo sijaitsee sisem‐ mässä kammiossa ( 1)
Lähivalot
9 Vaara
Ksenonvaloissa on erittäin korkea
jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.

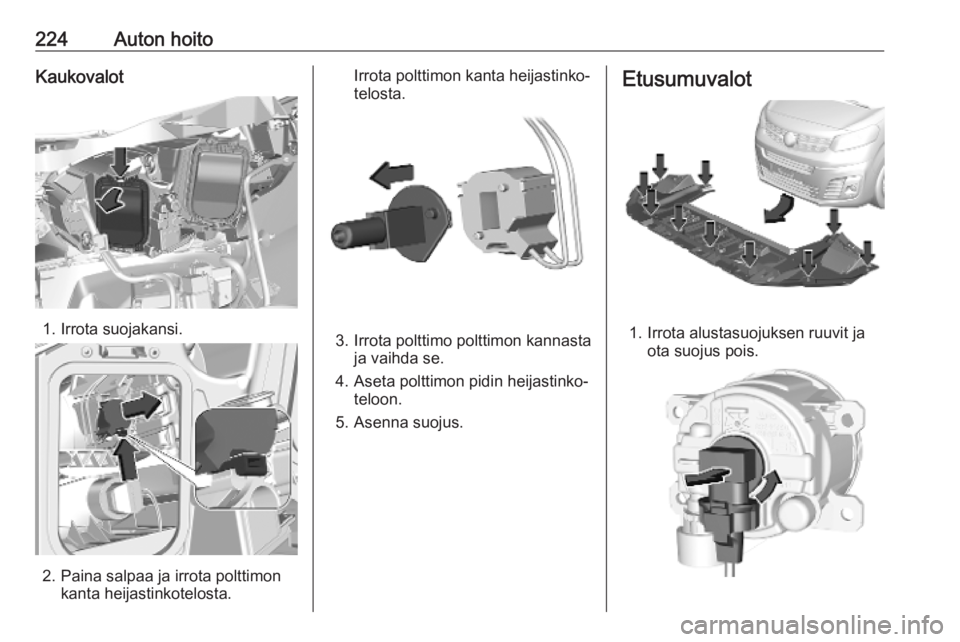

224Auton hoitoKaukovalot
1. Irrota suojakansi.
2. Paina salpaa ja irrota polttimonkanta heijastinkotelosta.
Irrota polttimon kanta heijastinko‐
telosta.
3. Irrota polttimo polttimon kannasta ja vaihda se.
4. Aseta polttimon pidin heijastinko‐ teloon.
5. Asenna suojus.
Etusumuvalot
1. Irrota alustasuojuksen ruuvit ja ota suojus pois.

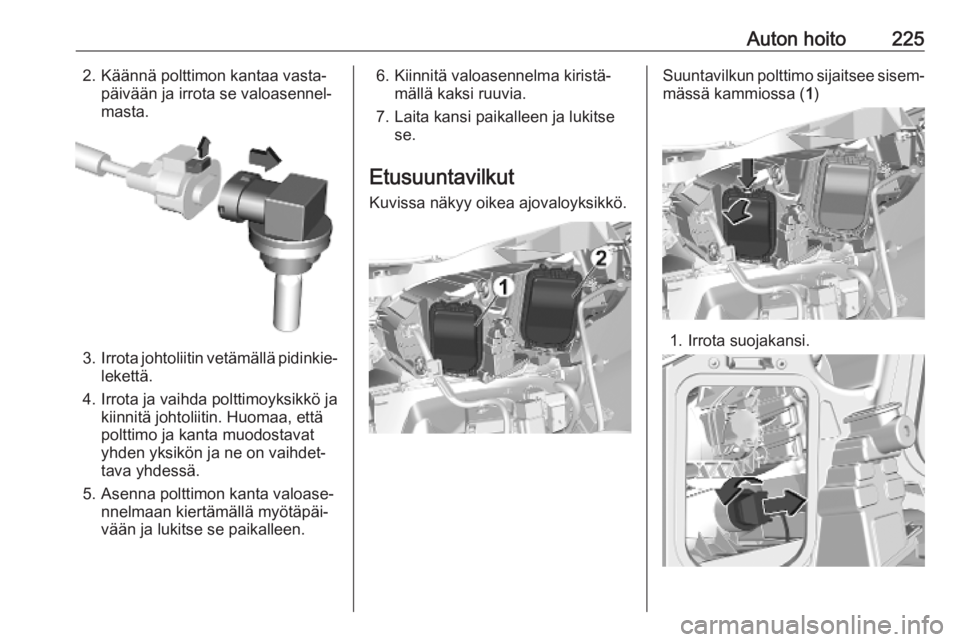

Auton hoito2252. Käännä polttimon kantaa vasta‐päivään ja irrota se valoasennel‐
masta.
3. Irrota johtoliitin vetämällä pidinkie‐
lekettä.
4. Irrota ja vaihda polttimoyksikkö ja kiinnitä johtoliitin. Huomaa, että
polttimo ja kanta muodostavat
yhden yksikön ja ne on vaihdet‐
tava yhdessä.
5. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
6. Kiinnitä valoasennelma kiristä‐ mällä kaksi ruuvia.
7. Laita kansi paikalleen ja lukitse se.
Etusuuntavilkut
Kuvissa näkyy oikea ajovaloyksikkö.Suuntavilkun polttimo sijaitsee sisem‐
mässä kammiossa ( 1)
1. Irrota suojakansi.

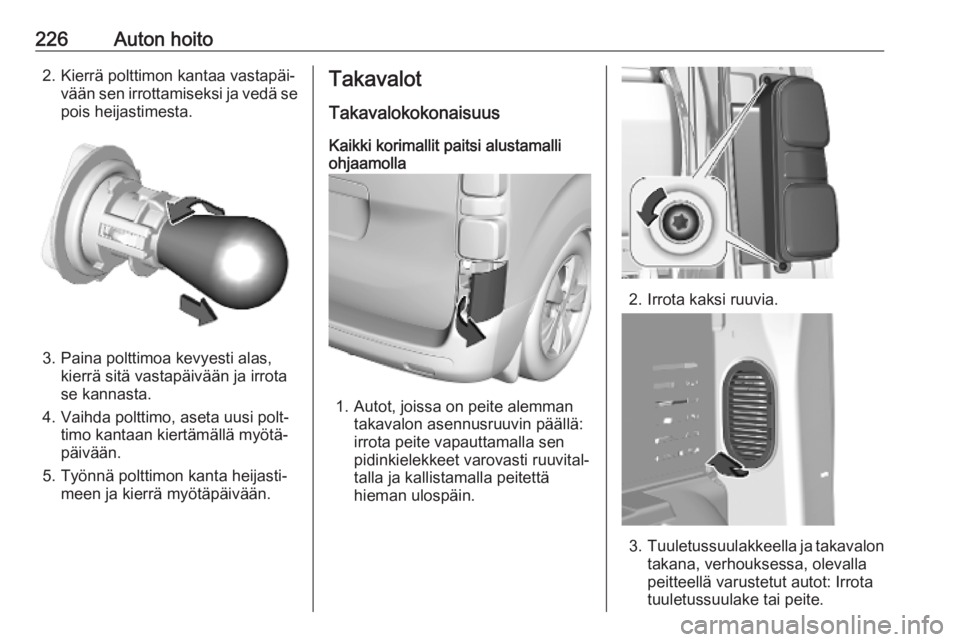

226Auton hoito2. Kierrä polttimon kantaa vastapäi‐vään sen irrottamiseksi ja vedä se
pois heijastimesta.
3. Paina polttimoa kevyesti alas, kierrä sitä vastapäivään ja irrota
se kannasta.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Takavalot
Takavalokokonaisuus
Kaikki korimallit paitsi alustamalli ohjaamolla
1. Autot, joissa on peite alemman
takavalon asennusruuvin päällä:
irrota peite vapauttamalla sen
pidinkielekkeet varovasti ruuvital‐
talla ja kallistamalla peitettä hieman ulospäin.
2. Irrota kaksi ruuvia.
3. Tuuletussuulakkeella ja takavalon
takana, verhouksessa, olevalla
peitteellä varustetut autot: Irrota
tuuletussuulake tai peite.

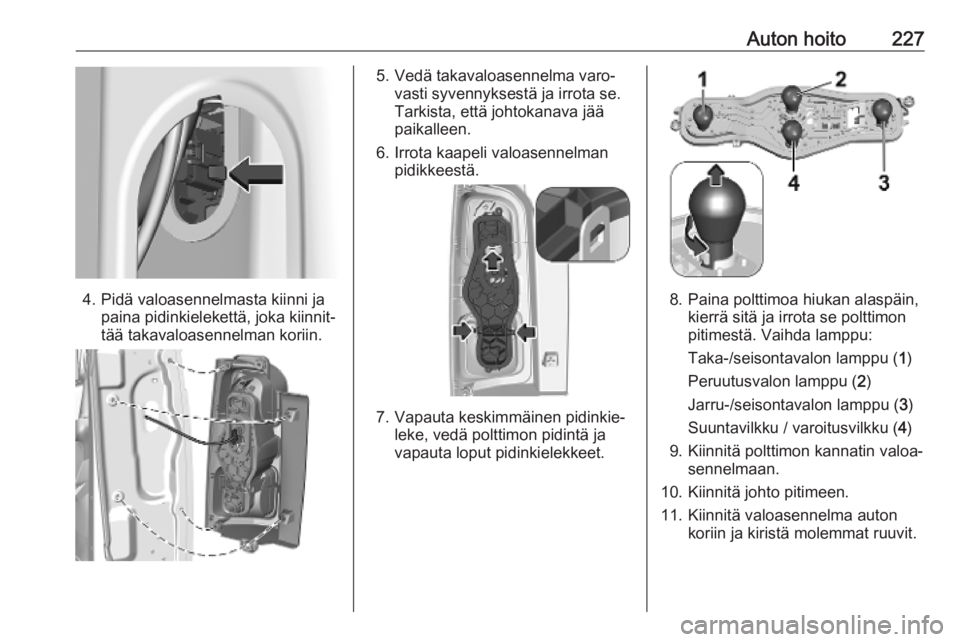

Auton hoito227
4. Pidä valoasennelmasta kiinni japaina pidinkielekettä, joka kiinnit‐
tää takavaloasennelman koriin.
5. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
Tarkista, että johtokanava jää
paikalleen.
6. Irrota kaapeli valoasennelman pidikkeestä.
7. Vapauta keskimmäinen pidinkie‐ leke, vedä polttimon pidintä ja
vapauta loput pidinkielekkeet.
8. Paina polttimoa hiukan alaspäin, kierrä sitä ja irrota se polttimon
pitimestä. Vaihda lamppu:
Taka-/seisontavalon lamppu ( 1)
Peruutusvalon lamppu ( 2)
Jarru-/seisontavalon lamppu ( 3)
Suuntavilkku / varoitusvilkku ( 4)
9. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
10. Kiinnitä johto pitimeen.
11. Kiinnitä valoasennelma auton koriin ja kiristä molemmat ruuvit.

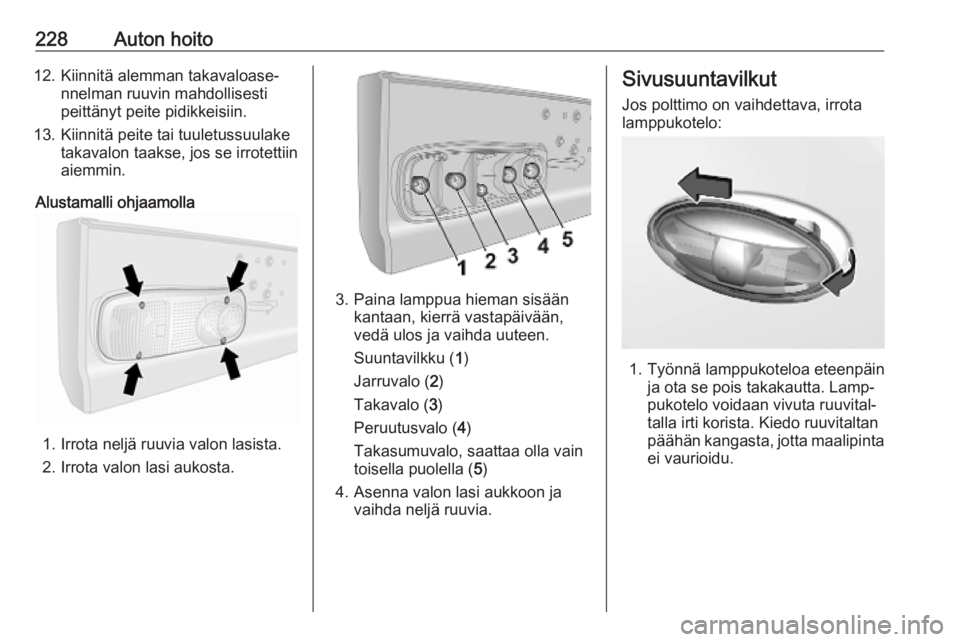

228Auton hoito12. Kiinnitä alemman takavaloase‐nnelman ruuvin mahdollisestipeittänyt peite pidikkeisiin.
13. Kiinnitä peite tai tuuletussuulake takavalon taakse, jos se irrotettiin
aiemmin.
Alustamalli ohjaamolla
1. Irrota neljä ruuvia valon lasista.
2. Irrota valon lasi aukosta.
3. Paina lamppua hieman sisään kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
Suuntavilkku ( 1)
Jarruvalo ( 2)
Takavalo ( 3)
Peruutusvalo ( 4)
Takasumuvalo, saattaa olla vain
toisella puolella ( 5)
4. Asenna valon lasi aukkoon ja vaihda neljä ruuvia.
Sivusuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppukoteloa eteenpäin ja ota se pois takakautta. Lamp‐
pukotelo voidaan vivuta ruuvital‐
talla irti korista. Kiedo ruuvitaltan
päähän kangasta, jotta maalipinta ei vaurioidu.
