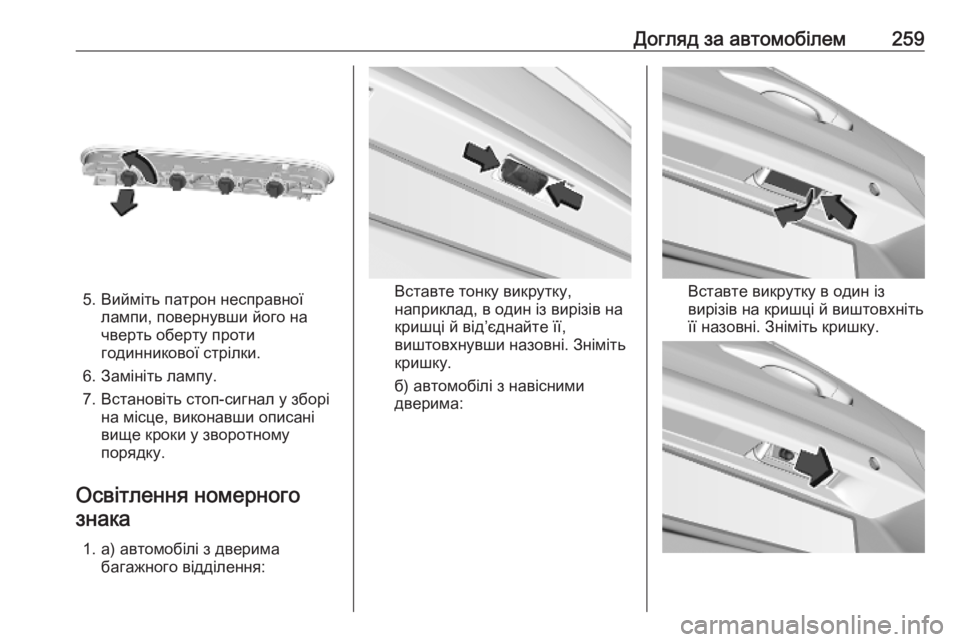

Догляд за автомобілем259
5. Вийміть патрон несправноїлампи, повернувши його на
чверть оберту проти
годинникової стрілки.
6. Замініть лампу.
7. Встановіть стоп-сигнал у зборі на місце, виконавши описані
вище кроки у зворотному
порядку.
Освітлення номерного знака
1. a) автомобілі з дверима багажного відділення:Вставте тонку викрутку,
наприклад, в один із вирізів на
кришці й від’єднайте її,
виштовхнувши назовні. Зніміть
кришку.
б) автомобілі з навісними дверима:Вставте викрутку в один із
вирізів на кришці й виштовхніть
її назовні. Зніміть кришку.

260Догляд за автомобілем2. Витягніть лампу з тримача йзамініть на нову.
3. Поставте кришку на місце.
Внутрішнє освітлення
Для заміни вказаних ліхтарів слід
звернутися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладівЕлектрична система
Запобіжники Дані про заміну запобіжника мають
відповідати даним про несправний
запобіжник.
В автомобілі є два блоки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Інструмент для знімання
запобіжників може бути за кришкою
блока запобіжників у
пасажирському відділенні.
Від’єднайте кришку, потягнувши за
її верхню ліву частину, а потім – за
праву. Повністю зніміть кришку і
поверніть її до себе.
Знімач запобіжників має дві
сторони, призначені для різних
типів запобіжників.

Догляд за автомобілем261
За допомогою спеціального
інструмента схопіть запобіжник і
вийміть його.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур12Розпилювачі омивача з піді‐
грівом14Передній і задній насос для
подачі рідини для омивання
скла15Передня радарна система,
електропідсилювач керма№Контур17Вбудований інтерфейс систем19Електродвигун переднього
склоочисника20Передній і задній насос для
подачі рідини для омивання
скла21Насос омивача фари22Звуковий сигнал23Дальнє світло від правої фари24Дальнє світло від лівої фари
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та зафіксуйте її.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панеліприладів
Блок запобіжників розміщується закришкою на панелі приладів зліва.

262Догляд за автомобілем
Зніміть кришку, підваживши її вгорі
ліворуч і потягнувши з правого боку.
Версія 1 (Eco)
№Контур1Вимикач зчеплення, підси‐
лювач керма4Звуковий сигнал5Передній і задній насос для
подачі рідини для омивання
скла6Передній і задній насос для
подачі рідини для омивання скла7Задня розетка8Очисники заднього скла10/11Центральний замок13Проекційний дисплей,
органи керування кліматом,
інформаційно-розважальна
система, селектор передач14Система сигналізації для
запобігання викраденню
автомобіля, телематичний
пристрій17Панель приладів19Засоби керування на кермі№Контур21Система для запобігання
викраденню автомобіля та
система електронних
ключів22Передня камера, датчик
дощу та освітлення23Система нагадування про
непристебнутий пасок
безпеки24Система допомоги під час
паркування, інформаційно-
розважальна система,
камера заднього виду25Подушки безпеки29Інформаційно-розважальна
система31Інформаційно-розважальна
система (+ акумулятор)32Передня електророзетка34Внутрішнє дзеркало,
система моніторингу
мертвої зони, елементи
керування дзеркалами на
дверцятах

Догляд за автомобілем263№Контур35Розпилювачі омивача з піді‐
грівом, регулювання кута
нахилу фар36Внутрішні освітлювальні
прилади, зарядний пристрій
для ліхтарика
Версія 2 (повна)
№Контур1Система для запо‐
бігання викра‐
денню автомобіля
та система елек‐
тронних ключів5Система допомоги
під час паркування,
інформаційно-
розважальна
система, камера
заднього виду7Елементи керу‐
вання кліматом для
задніх сидінь,
підсилювач ауді‐
осистеми8Очисники заднього
скла10/11Центральний замок12Система запобі‐
гання викраденню
автомобіля17Задня розетка18Блок телематичної
системи№Контур21Внутрішні освітлю‐
вальні прилади,
зарядний пристрій
для ліхтарика22Освітлювальні
прилади салону,
освітлення в
бардачку23Система моніто‐
рингу мертвої зони,
елементи керу‐
вання дзеркалами
на дверцятах24Засоби керування
на кермі25Регулювання діапа‐
зону освітлення
фарами26Система нагаду‐
вання про непри‐
стебнутий пасок
безпеки27Передня камера,
датчик дощу та
освітлення

264Догляд за автомобілем№Контур28Проекційний
дисплей, органи
керування кліматом
для передніх
сидінь, інформа‐
ційно-розважальна
система, селектор
передач30 A або 30 BАудіосистема (+
акумулятор)31Подушка безпеки33Передня електро‐
розетка35Панель приладів36Інформаційно-
розважальна
системаІнструменти
автомобіля
Інструменти
Інструменти зберігаються під лівим
переднім сидінням.
Відкривання ящика
1. Ящик утримується двома
дугами, які не дають йомувипасти, якщо ящик
неправильно покладено.

Догляд за автомобілем2652.Щоб вийняти ящик, натисніть на
защіпки та відсуньте їхусередину. Злегка підніміть
ящик, щоб звільнити його від
дуги 1. Витягніть його.
3. Підніміть ящик угору, щоб
вийняти його крізь дугу 2.
4. Знявши фіксатори з кришки
ящика, відкрийте його.
Встановлення ящика на місце1. Вставте ящик у нішу,нахиливши його передню
частину вгору. Щоб пропустити
його під дугою 2, вставте його
всередину ніші й натисніть на
нього донизу.
2. Коли ящик буде в призначеній для нього ніші, натисніть на
нього й посуньте защіпки одна
від одної вбік.

266Догляд за автомобілемАвтомобілі із запасним колесом
Вміст ящика:1. балонний ключ для відкручування колісних болтів
та користування домкратом.
2. домкрат для піднімання автомобіля.
3. інструменти для знімання ковпачків колісних болтів або
ковпаків маточини колеса. Ці
інструменти призначені для
знімання ковпачків на колісних
болтах коліс із литими дисками
або ковпаків маточини колеса
на колесах зі сталевими
дисками.
4. голівка для балонного ключа для стопорних колісних болтів.
5. буксирувальна серга.
Автомобілі без запасного
колеса
У ящику зберігається
буксирувальна серга та комплект
для ремонту шин.
Набір для ремонту шин 3 271.
Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу на станцію технічного
обслуговування у випадку
пошкодження чи незвичного
спрацювання.
Зимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.

Догляд за автомобілем267Як зимові дозволяється
використовувати шини усіх
розмірів 3 304.
Позначення шин Наприклад, 225/55 R 18 98 V225:ширина шини, мм55:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat18:діаметр колеса, дюйми98:індекс навантаження,
наприклад, 98 - це
еквівалент 750 кгV:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості
автомобіля. Перегляньте
Сертифікат відповідності
стандартам ЕЕС, що надається з
вашим автомобілем, або інші
державні реєстраційні документи. Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора слід встановлювати
так, щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
Тиск у шинах 3 304.Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 301.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 304.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів

268Догляд за автомобілемЄС, який додається до автомобіля,а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у теплих шинах.
Система контролюпадіння тиску в шинах
Система контролю зниження тиску
в шинах постійно перевіряє
швидкість обертання всіх чотирьох
коліс і попереджає про зниження
тиску в шині під час руху
автомобіля. Для цього окружність
кочення шини порівнюється з
контрольними значеннями, а також відстежуються відповідні сигнали.Якщо в шині падає тиск, починає
світитися контрольний індикатор
q і лунає попереджувальний
сигнал, а в інформаційному центрі
водія відображається
попереджувальне повідомлення.
У цьому випадку потрібно
зменшити швидкість та уникати
крутих поворотів і різкого
гальмування. Зупиніться в
найближчому безпечному місці й
перевірте тиск у шинах.
Контрольний індикатор q 3 124.
Після регулювання тиску в шинах виконайте ініціалізацію системи –
після цього контрольний індикатор
згасне і система перезапуститься.Обережно
Система виявлення спущеного
колеса попереджає лише про
низький тиск у шинах і не
замінює регулярне
обслуговування шин водієм.
У разі несправності системи
контрольні індикатори q та R
відобразяться одночасно, або ж в
