OPEL ZAFIRA B 2014.5 Instrukcja obsługi systemu audio-nawigacyjnego (in Polish)

Wprowadzenie........................... 102
Radioodtwarzacz .......................117
Odtwarzacz CD .......................... 130
Wejście AUX .............................. 136
Gniazdo USB ............................. 137
Indeks ........................................ 140CD 40 USB

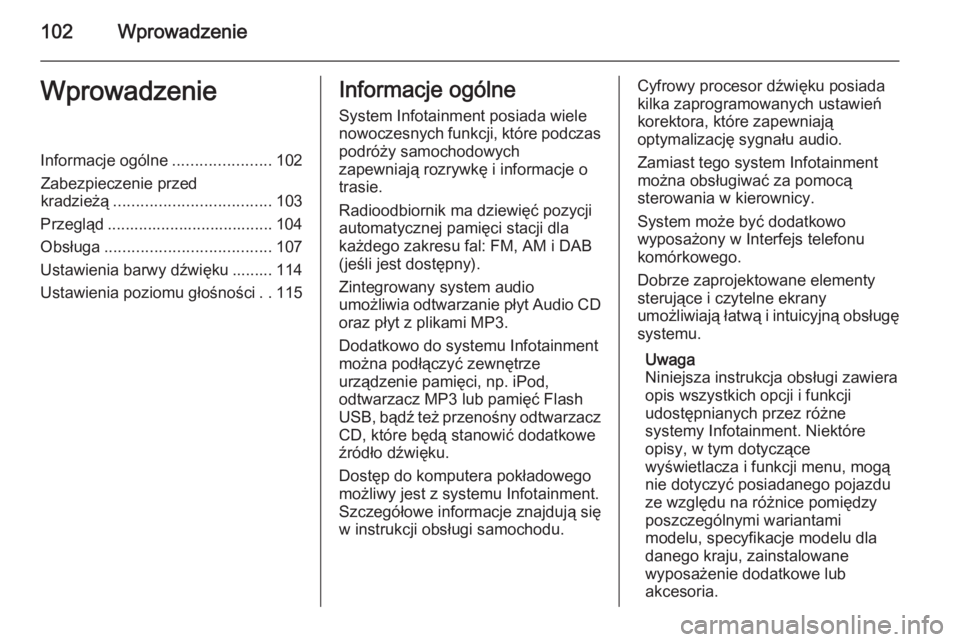

102WprowadzenieWprowadzenieInformacje ogólne......................102
Zabezpieczenie przed
kradzieżą ................................... 103
Przegląd ..................................... 104
Obsługa ..................................... 107
Ustawienia barwy dźwięku ......... 114
Ustawienia poziomu głośności ..115Informacje ogólne
System Infotainment posiada wiele
nowoczesnych funkcji, które podczas podróży samochodowych
zapewniają rozrywkę i informacje o
trasie.
Radioodbiornik ma dziewięć pozycji
automatycznej pamięci stacji dla każdego zakresu fal: FM, AM i DAB
(jeśli jest dostępny).
Zintegrowany system audio
umożliwia odtwarzanie płyt Audio CD oraz płyt z plikami MP3.
Dodatkowo do systemu Infotainment
można podłączyć zewnętrze
urządzenie pamięci, np. iPod,
odtwarzacz MP3 lub pamięć Flash
USB, bądź też przenośny odtwarzacz
CD, które będą stanowić dodatkowe
źródło dźwięku.
Dostęp do komputera pokładowego możliwy jest z systemu Infotainment.
Szczegółowe informacje znajdują się
w instrukcji obsługi samochodu.Cyfrowy procesor dźwięku posiada
kilka zaprogramowanych ustawień
korektora, które zapewniają
optymalizację sygnału audio.
Zamiast tego system Infotainment
można obsługiwać za pomocą
sterowania w kierownicy.
System może być dodatkowo
wyposażony w Interfejs telefonu
komórkowego.
Dobrze zaprojektowane elementy
sterujące i czytelne ekrany
umożliwiają łatwą i intuicyjną obsługę
systemu.
Uwaga
Niniejsza instrukcja obsługi zawiera
opis wszystkich opcji i funkcji
udostępnianych przez różne
systemy Infotainment. Niektóre
opisy, w tym dotyczące
wyświetlacza i funkcji menu, mogą
nie dotyczyć posiadanego pojazdu
ze względu na różnice pomiędzy poszczególnymi wariantami
modelu, specyfikacje modelu dla
danego kraju, zainstalowane
wyposażenie dodatkowe lub
akcesoria.

Wprowadzenie103
Ważne informacje dotyczące
obsługi i bezpieczeństwa ruchu
drogowego9 Ostrzeżenie
Należy zawsze korzystać z
systemu audio-nawigacyjnego w
sposób umożliwiający bezpieczne prowadzenie pojazdu. W razie
wątpliwości zatrzymać pojazd i
obsługiwać system podczas
postoju.
Odbiór programów radiowych
W następujących sytuacjach możliwesą trzaski, szumy, zakłócenia, a
nawet całkowity zanik odbioru:
■ zmieniająca się odległość od nadajnika,
■ nakładanie się sygnałów wskutek odbić,
■ gdy na drodze fal radiowych znajdują się różnego rodzaju
przeszkody.
Zabezpieczenie przed
kradzieżą System Infotainment wyposażony
jest w elektroniczny system
bezpieczeństwa w celu zapobiegania kradzieży.
Dzięki temu system Infotainment
działa wyłącznie w Twoim
samochodzie i jest dla złodzieja
bezużyteczny.

104WprowadzeniePrzegląd
Elementy sterujące

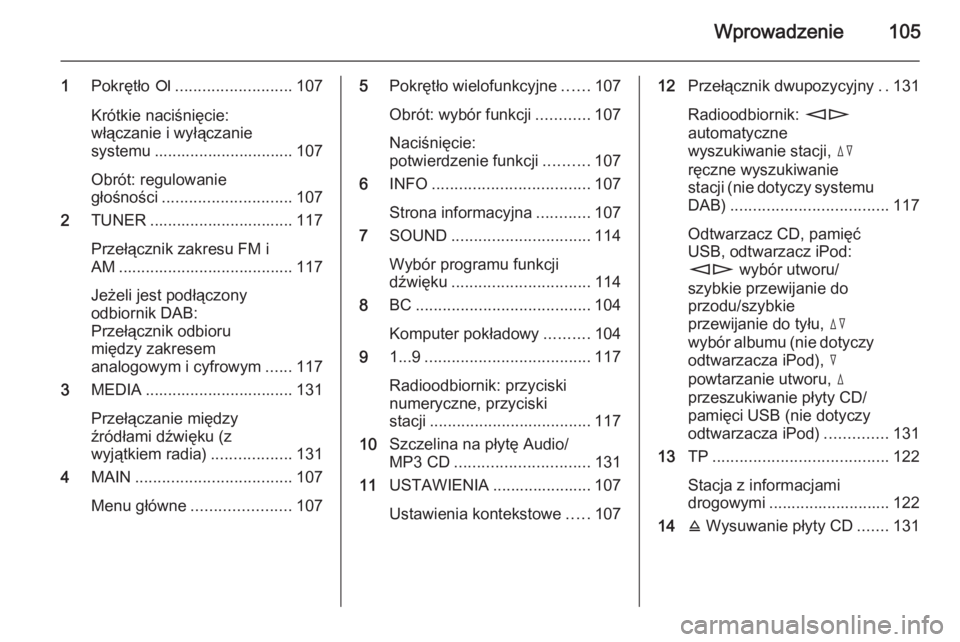

Wprowadzenie105
1Pokrętło e.......................... 107
Krótkie naciśnięcie:
włączanie i wyłączanie
systemu ............................... 107
Obrót: regulowanie
głośności ............................. 107
2 TUNER ................................ 117
Przełącznik zakresu FM i
AM ....................................... 117
Jeżeli jest podłączony
odbiornik DAB:
Przełącznik odbioru
między zakresem
analogowym i cyfrowym ......117
3 MEDIA ................................. 131
Przełączanie między
źródłami dźwięku (z
wyjątkiem radia) ..................131
4 MAIN ................................... 107
Menu główne ...................... 1075Pokrętło wielofunkcyjne ......107
Obrót: wybór funkcji ............107
Naciśnięcie:
potwierdzenie funkcji ..........107
6 INFO ................................... 107
Strona informacyjna ............107
7 SOUND ............................... 114
Wybór programu funkcji
dźwięku ............................... 114
8 BC....................................... 104
Komputer pokładowy ..........104
9 1...9 ..................................... 117
Radioodbiornik: przyciski
numeryczne, przyciski
stacji .................................... 117
10 Szczelina na płytę Audio/
MP3 CD .............................. 131
11 USTAWIENIA ...................... 107
Ustawienia kontekstowe .....10712 Przełącznik dwupozycyjny ..131
Radioodbiornik: mn
automatyczne
wyszukiwanie stacji, dc
ręczne wyszukiwanie
stacji (nie dotyczy systemu
DAB) ................................... 117
Odtwarzacz CD, pamięć
USB, odtwarzacz iPod:
mn wybór utworu/
szybkie przewijanie do
przodu/szybkie
przewijanie do tyłu, dc
wybór albumu (nie dotyczy odtwarzacza iPod), c
powtarzanie utworu, d
przeszukiwanie płyty CD/
pamięci USB (nie dotyczy
odtwarzacza iPod) ..............131
13 TP....................................... 122
Stacja z informacjami
drogowymi ........................... 122
14 j Wysuwanie płyty CD .......131

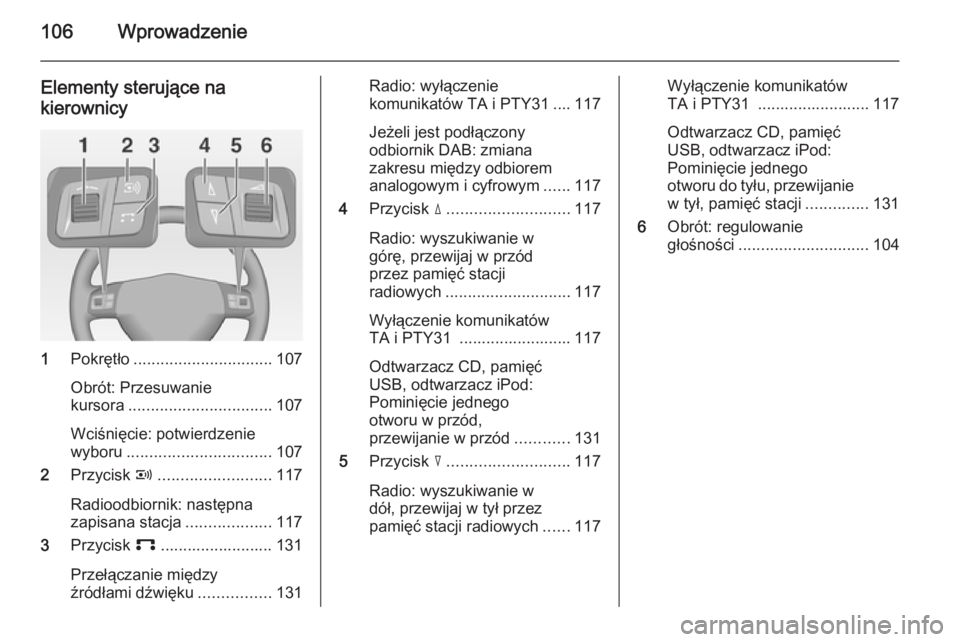

106Wprowadzenie
Elementy sterujące na
kierownicy
1 Pokrętło ............................... 107
Obrót: Przesuwanie
kursora ................................ 107
Wciśnięcie: potwierdzenie
wyboru ................................ 107
2 Przycisk q......................... 117
Radioodbiornik: następna
zapisana stacja ...................117
3 Przycisk p......................... 131
Przełączanie między
źródłami dźwięku ................131
Radio: wyłączenie
komunikatów TA i PTY31 .... 117
Jeżeli jest podłączony
odbiornik DAB: zmiana
zakresu między odbiorem
analogowym i cyfrowym ......117
4 Przycisk d........................... 117
Radio: wyszukiwanie w
górę, przewijaj w przód
przez pamięć stacji
radiowych ............................ 117
Wyłączenie komunikatów TA i PTY31 ......................... 117
Odtwarzacz CD, pamięć
USB, odtwarzacz iPod:
Pominięcie jednego
otworu w przód,
przewijanie w przód ............131
5 Przycisk c........................... 117
Radio: wyszukiwanie w
dół, przewijaj w tył przez
pamięć stacji radiowych ......117Wyłączenie komunikatów
TA i PTY31 ......................... 117
Odtwarzacz CD, pamięć
USB, odtwarzacz iPod:
Pominięcie jednego
otworu do tyłu, przewijanie
w tył, pamięć stacji ..............131
6 Obrót: regulowanie
głośności ............................. 104

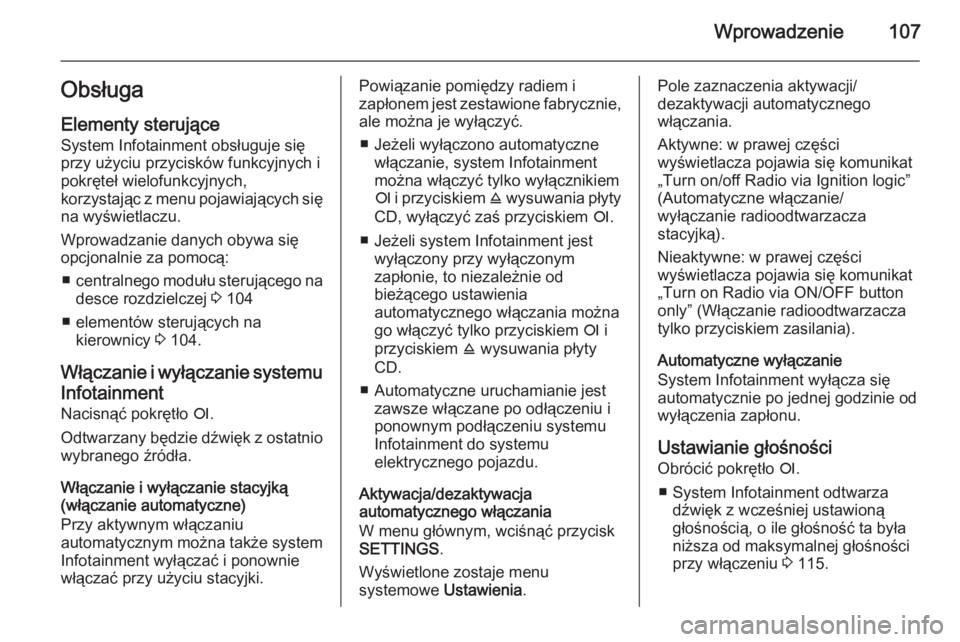

Wprowadzenie107ObsługaElementy sterujące
System Infotainment obsługuje się
przy użyciu przycisków funkcyjnych i
pokręteł wielofunkcyjnych,
korzystając z menu pojawiających się na wyświetlaczu.
Wprowadzanie danych obywa się
opcjonalnie za pomocą:
■ centralnego modułu sterującego na
desce rozdzielczej 3 104
■ elementów sterujących na kierownicy 3 104.
Włączanie i wyłączanie systemu
Infotainment Nacisnąć pokrętło e.
Odtwarzany będzie dźwięk z ostatnio wybranego źródła.
Włączanie i wyłączanie stacyjką
(włączanie automatyczne)
Przy aktywnym włączaniu
automatycznym można także system Infotainment wyłączać i ponownie
włączać przy użyciu stacyjki.Powiązanie pomiędzy radiem i
zapłonem jest zestawione fabrycznie,
ale można je wyłączyć.
■ Jeżeli wyłączono automatyczne włączanie, system Infotainment
można włączyć tylko wyłącznikiem e i przyciskiem j wysuwania płyty
CD, wyłączyć zaś przyciskiem e.
■ Jeżeli system Infotainment jest wyłączony przy wyłączonym
zapłonie, to niezależnie od
bieżącego ustawienia
automatycznego włączania można
go włączyć tylko przyciskiem e i
przyciskiem j wysuwania płyty
CD.
■ Automatyczne uruchamianie jest zawsze włączane po odłączeniu i
ponownym podłączeniu systemu
Infotainment do systemu
elektrycznego pojazdu.
Aktywacja/dezaktywacja
automatycznego włączania
W menu głównym, wciśnąć przycisk
SETTINGS .
Wyświetlone zostaje menu
systemowe Ustawienia.Pole zaznaczenia aktywacji/
dezaktywacji automatycznego
włączania.
Aktywne: w prawej części
wyświetlacza pojawia się komunikat
„Turn on/off Radio via Ignition logic”
(Automatyczne włączanie/
wyłączanie radioodtwarzacza
stacyjką).
Nieaktywne: w prawej części
wyświetlacza pojawia się komunikat „Turn on Radio via ON/OFF button
only” (Włączanie radioodtwarzacza
tylko przyciskiem zasilania).
Automatyczne wyłączanie
System Infotainment wyłącza się
automatycznie po jednej godzinie od
wyłączenia zapłonu.
Ustawianie głośności
Obrócić pokrętło e.
■ System Infotainment odtwarza dźwięk z wcześniej ustawioną
głośnością, o ile głośność ta była
niższa od maksymalnej głośności
przy włączeniu 3 115.

108Wprowadzenie
■ Informacje o ruchu drogowym izewnętrzne źródła dźwięku
odtwarzane są z ustawioną
głośnością minimalną 3 115.
■ Jeżeli dane źródło jest włączone, wówczas głośność komunikatów
dla kierowców, zewnętrzne źródła
dźwięku oraz radio i CD można
regulować oddzielnie.
Dopasowywanie głośności do
prędkości jazdy (SDVC)
Gdy funkcja SDVC jest włączona
3 115, poziom głośności jest
automatycznie dostosowywany
proporcjonalnie do prędkości jazdy,
aby skompensować hałas silnika,
toczących się kół oraz wiatru.
Zewnętrzne źródło
Do systemu Infotainment można
podłączyć zewnętrzne źródło (np.
telefon komórkowy, system
nawigacji, itd.).
W takim przypadku na wyświetlaczu
pojawia się Extern in.
Zalecamy używanie urządzeń
instalowanych przez Partnera Opel.Wejście AUX
Wejście AUX umożliwia podłączenie
w samochodzie zewnętrznego źródła
dźwięku, np. przenośnego
odtwarzacza CD. Dźwięk stereo z
tego źródła jest odtwarzany poprzez
głośniki systemu Infotainment.
Umiejscowienie złącza wejściowego
AUX 3 136.
W celu uzyskania możliwie
najwyższej jakości odtwarzania
audio, zewnętrzne źródło dźwięku
powinno być ustawione na
maksymalną głośność. Sygnał
wyjściowy w urządzeniach typu line-
out jest dostępny na stałym poziomie dźwięku i nie można go zmienić.
Aby uniknąć przesterowania na
wejściu AUX, efektywne napięcie wyjściowe zewnętrznego źródła
dźwięku musi być mniejsze od 1,5 V.Koncepcja menu
Struktura menu systemu Infotainmentskłada się z różnych typów stron
menu:
■ Strony wyboru
■ Strony funkcji
■ Strony ustawień
Różne strony spełniają różne funkcje:
Strony wyboru
Strony wyboru zawierają menu
wyboru, z podglądem każdej pozycji
menu po lewej stronie ekranu. Strony wyboru prowadzą do stron funkcji lub
ustawień.
Przykładem strony wyboru jest menu
Audio .

Wprowadzenie109

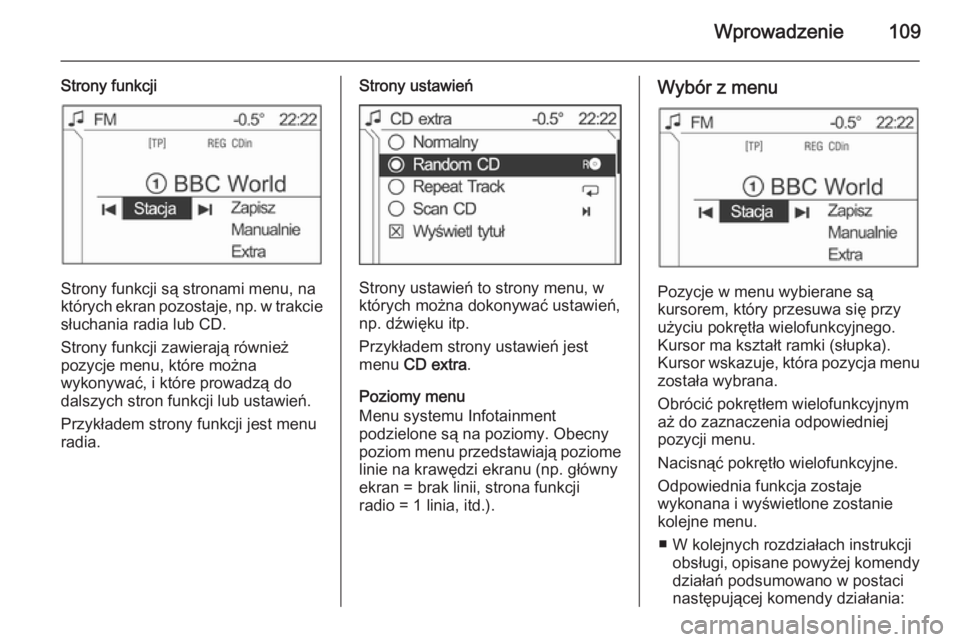

Strony funkcji
Strony funkcji są stronami menu, na
których ekran pozostaje, np. w trakcie
słuchania radia lub CD.
Strony funkcji zawierają również
pozycje menu, które można
wykonywać, i które prowadzą do
dalszych stron funkcji lub ustawień.
Przykładem strony funkcji jest menu
radia.
Strony ustawień
Strony ustawień to strony menu, w
których można dokonywać ustawień,
np. dźwięku itp.
Przykładem strony ustawień jest
menu CD extra .
Poziomy menu
Menu systemu Infotainment
podzielone są na poziomy. Obecny
poziom menu przedstawiają poziome linie na krawędzi ekranu (np. główny
ekran = brak linii, strona funkcji
radio = 1 linia, itd.).
Wybór z menu
Pozycje w menu wybierane są
kursorem, który przesuwa się przy
użyciu pokrętła wielofunkcyjnego.
Kursor ma kształt ramki (słupka).
Kursor wskazuje, która pozycja menu została wybrana.
Obrócić pokrętłem wielofunkcyjnym
aż do zaznaczenia odpowiedniej
pozycji menu.
Nacisnąć pokrętło wielofunkcyjne.
Odpowiednia funkcja zostaje
wykonana i wyświetlone zostanie
kolejne menu.
■ W kolejnych rozdziałach instrukcji obsługi, opisane powyżej komendydziałań podsumowano w postaci
następującej komendy działania:

110Wprowadzenie
Wybrać punkt menu.
■ W niektórych menu ustawień dokonuje się przy użyciu pokrętła
wielofunkcyjnego.
■ Aktywne funkcje oznaczone są zaznaczonym polem lub polem
wybranej funkcji przed pozycją
menu.
■ Funkcje wyłączone oznaczone są niezaznaczonym polem lub pustympolem opcji przed pozycją menu.
Wybór z listy
Niektóre menu są wyświetlane w
postaci list.
Przesuń kursor w górę lub w dół,
obracając pokrętłem
wielofunkcyjnym.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić wybór.
W kolejnych rozdziałach instrukcji
obsługi, opisane powyżej komendy
działań podsumowano w postaci
następującej komendy działania:
Wybierz żądaną pozycję listy. ■ Jeżeli przesuniesz kursor do górnej
lub dolnej części wyświetlacza,
pojawią się inne pozycje listy.
Pasek przesuwu na prawej
krawędzi ekranu wskazuje
aktualną pozycję kursora na liście.
■ Ostatnia wybrana pozycja na liście jest na niektórych listach
oznaczona strzałką.
■ Nazwa listy i liczba pozycji wyświetlane są ponad listą.
Menu funkcyjne W niektórych przypadkach
wyświetlacz ukazuje dodatkowe
uwagi i informacje systemu
Infotainment lub różnych elementów
samochodu w postaci wyskakujących
okienek.W tym celu wyświetlane aktualnie menu jest zakrywane wyskakującym okienkiem.
Niektóre wyskakujące okienka
wymagają potwierdzenia (np.
komunikaty dla kierowców w trakcie
rozmowy telefonicznej), inne
automatycznie znikają po krótkiej
chwili.
W trybie CD na przykład stacja
informacji o ruchu drogowym
wyświetlana jest w trakcie podawania informacji o ruchu drogowym, gdy
aktywny jest tryb TP.
Wybór głównego menu
