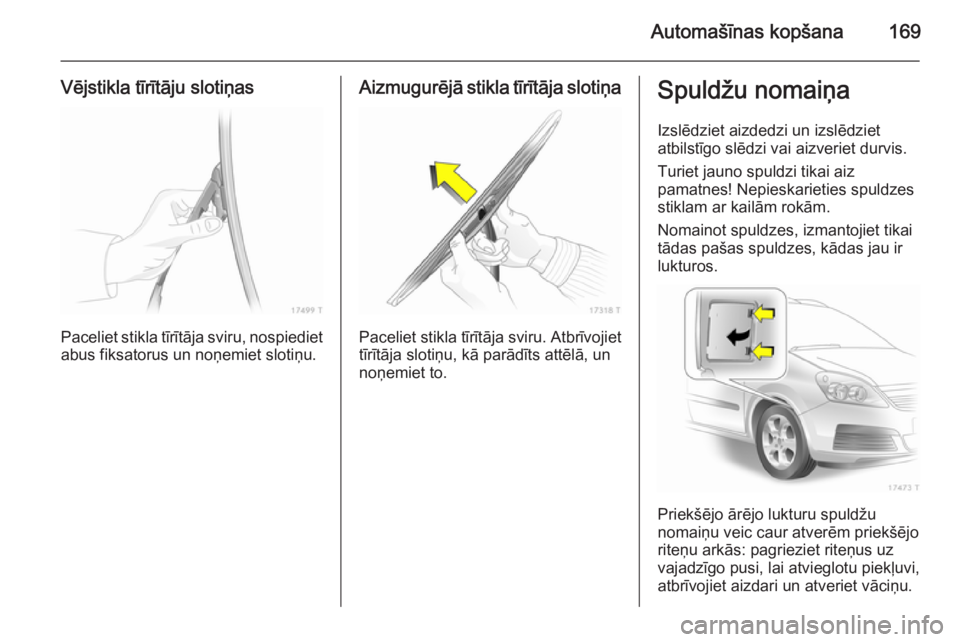

Automašīnas kopšana169
Vējstikla tīrītāju slotiņas
Paceliet stikla tīrītāja sviru, nospiediet
abus fiksatorus un noņemiet slotiņu.
Aizmugurējā stikla tīrītāja slotiņa
Paceliet stikla tīrītāja sviru. Atbrīvojiet tīrītāja slotiņu, kā parādīts attēlā, un
noņemiet to.
Spuldžu nomaiņa
Izslēdziet aizdedzi un izslēdziet
atbilstīgo slēdzi vai aizveriet durvis.
Turiet jauno spuldzi tikai aiz
pamatnes! Nepieskarieties spuldzes
stiklam ar kailām rokām.
Nomainot spuldzes, izmantojiet tikai
tādas pašas spuldzes, kādas jau ir
lukturos.
Priekšējo ārējo lukturu spuldžu
nomaiņu veic caur atverēm priekšējo
riteņu arkās: pagrieziet riteņus uz
vajadzīgo pusi, lai atvieglotu piekļuvi,
atbrīvojiet aizdari un atveriet vāciņu.

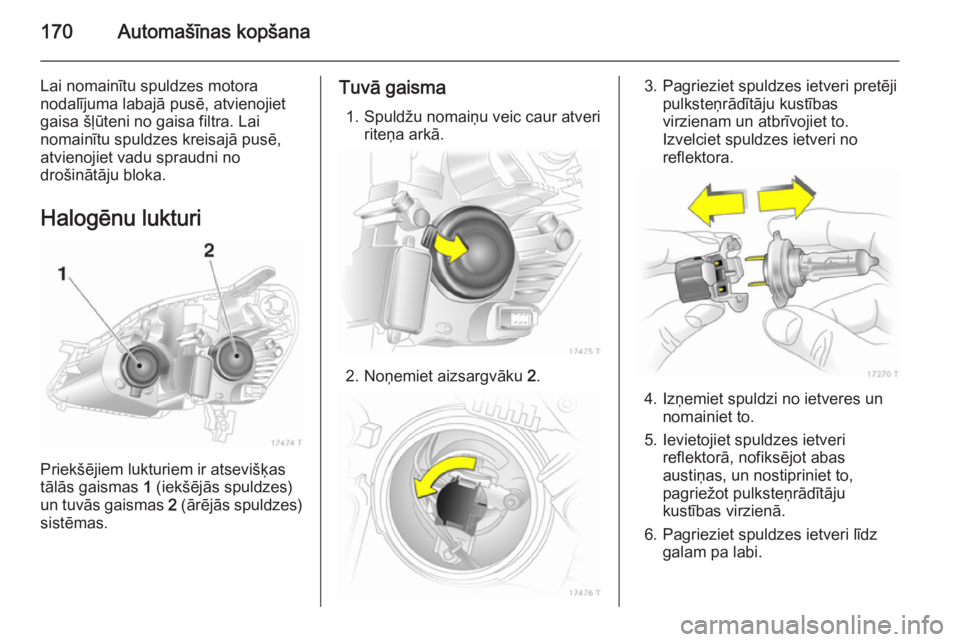

170Automašīnas kopšana
Lai nomainītu spuldzes motora
nodalījuma labajā pusē, atvienojiet
gaisa šļūteni no gaisa filtra. Lai
nomainītu spuldzes kreisajā pusē,
atvienojiet vadu spraudni no
drošinātāju bloka.
Halogēnu lukturi
Priekšējiem lukturiem ir atsevišķas
tālās gaismas 1 (iekšējās spuldzes)
un tuvās gaismas 2 (ārējās spuldzes)
sistēmas.
Tuvā gaisma
1. Spuldžu nomaiņu veic caur atveri riteņa arkā.
2. Noņemiet aizsargvāku 2
.
3. Pagrieziet spuldzes ietveri pretēji
pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.
4. Izņemiet spuldzi no ietveres un nomainiet to.
5. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Pagrieziet spuldzes ietveri līdz galam pa labi.

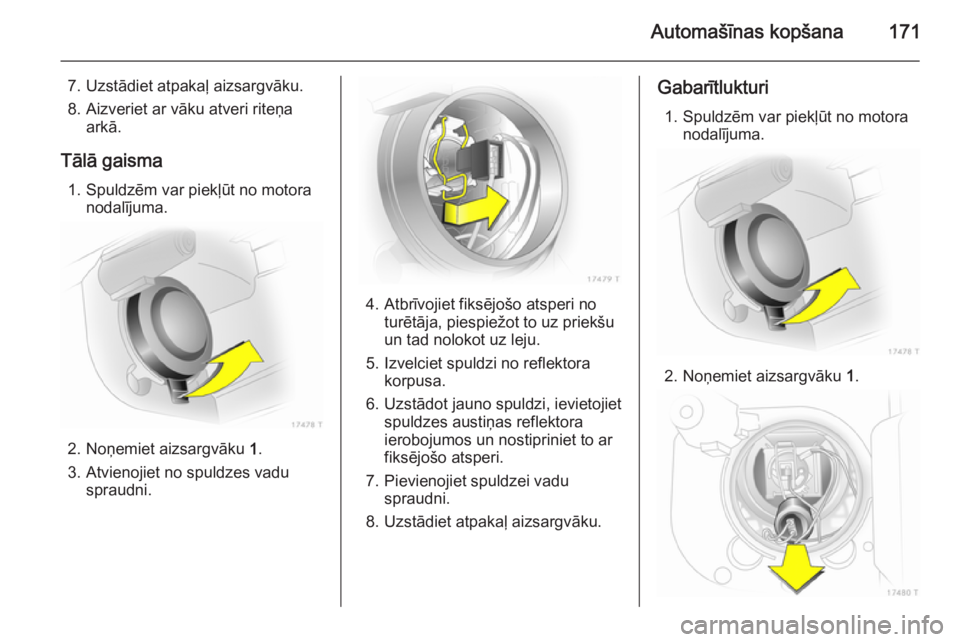

Automašīnas kopšana171
7. Uzstādiet atpakaļ aizsargvāku.
8. Aizveriet ar vāku atveri riteņa arkā.
Tālā gaisma 1. Spuldzēm var piekļūt no motora nodalījuma.
2. Noņemiet aizsargvāku 1.
3. Atvienojiet no spuldzes vadu spraudni.
4. Atbrīvojiet fiksējošo atsperi no turētāja, piespiežot to uz priekšu
un tad nolokot uz leju.
5. Izvelciet spuldzi no reflektora korpusa.
6. Uzstādot jauno spuldzi, ievietojiet spuldzes austiņas reflektora
ierobojumos un nostipriniet to ar fiksējošo atsperi.
7. Pievienojiet spuldzei vadu spraudni.
8. Uzstādiet atpakaļ aizsargvāku.
Gabarītlukturi
1. Spuldzēm var piekļūt no motora nodalījuma.
2. Noņemiet aizsargvāku 1
.

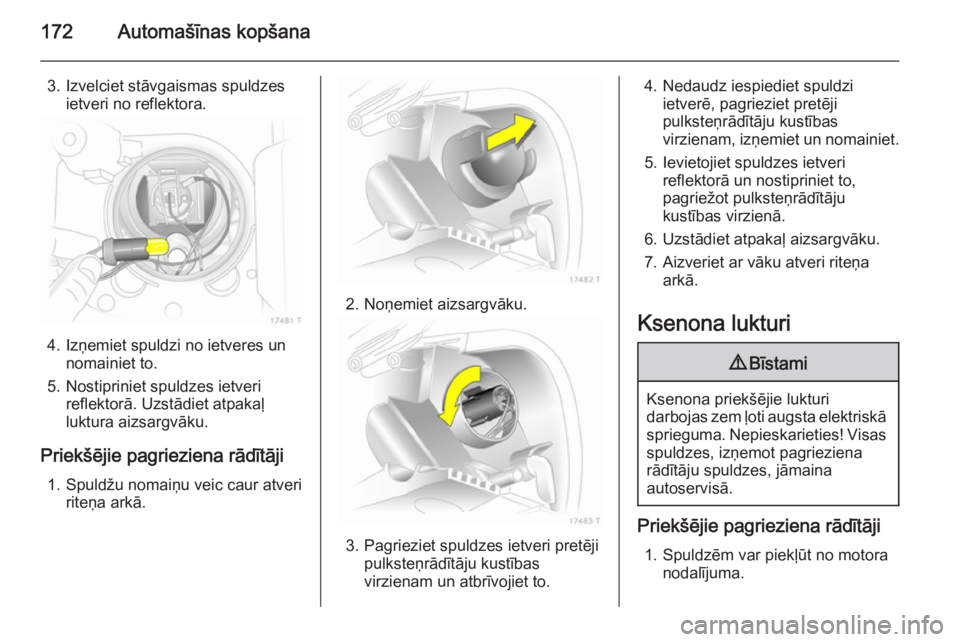

172Automašīnas kopšana
3. Izvelciet stāvgaismas spuldzesietveri no reflektora.
4. Izņemiet spuldzi no ietveres un nomainiet to.
5. Nostipriniet spuldzes ietveri reflektorā. Uzstādiet atpakaļ
luktura aizsargvāku.
Priekšējie pagrieziena rādītāji 1. Spuldžu nomaiņu veic caur atveri riteņa arkā.
2. Noņemiet aizsargvāku.
3. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
4. Nedaudz iespiediet spuldzi ietverē, pagrieziet pretēji
pulksteņrādītāju kustības
virzienam, izņemiet un nomainiet.
5. Ievietojiet spuldzes ietveri reflektorā un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ aizsargvāku.
7. Aizveriet ar vāku atveri riteņa arkā.
Ksenona lukturi9 Bīstami
Ksenona priekšējie lukturi
darbojas zem ļoti augsta elektriskā sprieguma. Nepieskarieties! Visasspuldzes, izņemot pagrieziena
rādītāju spuldzes, jāmaina
autoservisā.
Priekšējie pagrieziena rādītāji
1. Spuldzēm var piekļūt no motora nodalījuma.

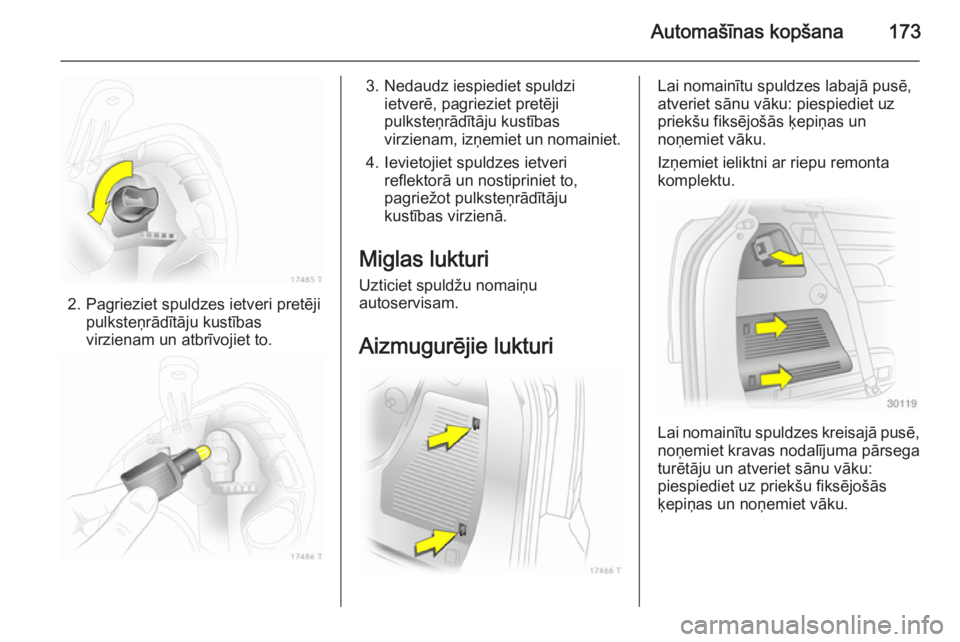

Automašīnas kopšana173
2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un atbrīvojiet to.
3. Nedaudz iespiediet spuldzi ietverē, pagrieziet pretēji
pulksteņrādītāju kustības virzienam, izņemiet un nomainiet.
4. Ievietojiet spuldzes ietveri reflektorā un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
Miglas lukturi
Uzticiet spuldžu nomaiņu
autoservisam.
Aizmugurējie lukturiLai nomainītu spuldzes labajā pusē,
atveriet sānu vāku: piespiediet uz
priekšu fiksējošās ķepiņas un
noņemiet vāku.
Izņemiet ieliktni ar riepu remonta
komplektu.
Lai nomainītu spuldzes kreisajā pusē, noņemiet kravas nodalījuma pārsega
turētāju un atveriet sānu vāku:
piespiediet uz priekšu fiksējošās
ķepiņas un noņemiet vāku.

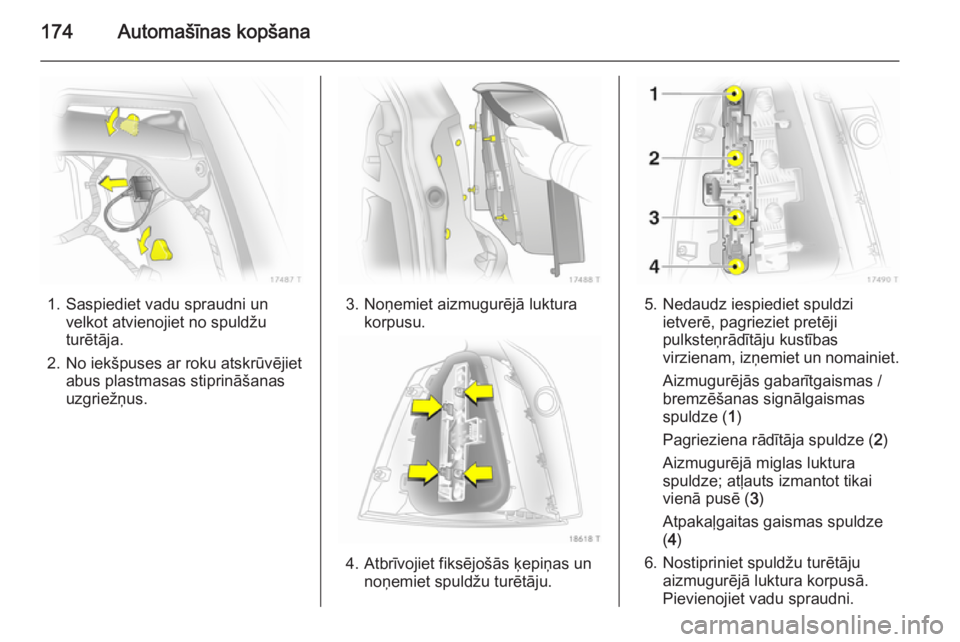

174Automašīnas kopšana
1. Saspiediet vadu spraudni unvelkot atvienojiet no spuldžu
turētāja.
2. No iekšpuses ar roku atskrūvējiet abus plastmasas stiprināšanas
uzgriežņus.3. Noņemiet aizmugurējā luktura korpusu.
4. Atbrīvojiet fiksējošās ķepiņas unnoņemiet spuldžu turētāju.
5. Nedaudz iespiediet spuldziietverē, pagrieziet pretējipulksteņrādītāju kustības
virzienam, izņemiet un nomainiet.
Aizmugurējās gabarītgaismas /
bremzēšanas signālgaismas
spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
Aizmugurējā miglas luktura
spuldze; atļauts izmantot tikai
vienā pusē ( 3)
Atpakaļgaitas gaismas spuldze ( 4 )
6. Nostipriniet spuldžu turētāju aizmugurējā luktura korpusā.
Pievienojiet vadu spraudni.

Automašīnas kopšana175

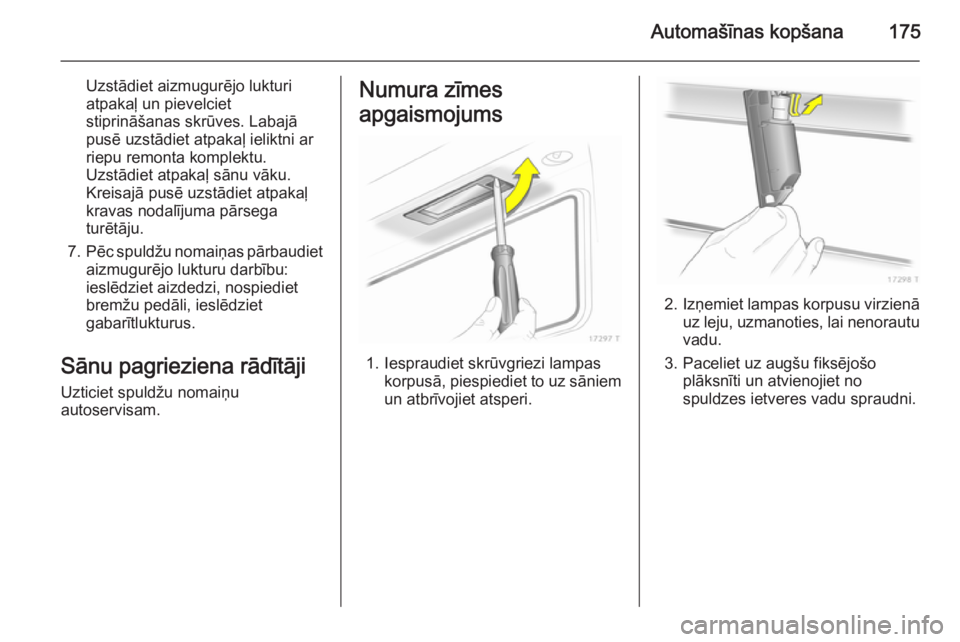

Uzstādiet aizmugurējo lukturi
atpakaļ un pievelciet
stiprināšanas skrūves. Labajā
pusē uzstādiet atpakaļ ieliktni ar
riepu remonta komplektu.
Uzstādiet atpakaļ sānu vāku.
Kreisajā pusē uzstādiet atpakaļ
kravas nodalījuma pārsega turētāju.
7. Pēc spuldžu nomaiņas pārbaudiet
aizmugurējo lukturu darbību:
ieslēdziet aizdedzi, nospiediet
bremžu pedāli, ieslēdziet
gabarītlukturus.
Sānu pagrieziena rādītāji Uzticiet spuldžu nomaiņu
autoservisam.Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi lampas korpusā, piespiediet to uz sāniem
un atbrīvojiet atsperi.
2. Izņemiet lampas korpusu virzienā
uz leju, uzmanoties, lai nenorautuvadu.
3. Paceliet uz augšu fiksējošo plāksnīti un atvienojiet no
spuldzes ietveres vadu spraudni.

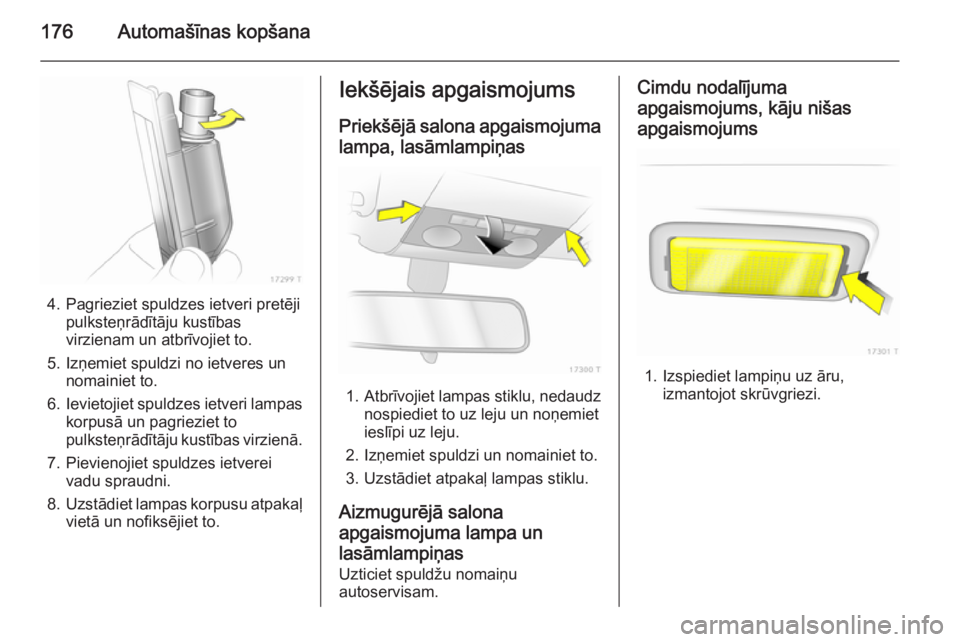

176Automašīnas kopšana
4. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un atbrīvojiet to.
5. Izņemiet spuldzi no ietveres un nomainiet to.
6. Ievietojiet spuldzes ietveri lampas
korpusā un pagrieziet to
pulksteņrādītāju kustības virzienā.
7. Pievienojiet spuldzes ietverei vadu spraudni.
8. Uzstādiet lampas korpusu atpakaļ
vietā un nofiksējiet to.
Iekšējais apgaismojums
Priekšējā salona apgaismojuma
lampa, lasāmlampiņas
1. Atbrīvojiet lampas stiklu, nedaudz
nospiediet to uz leju un noņemiet
ieslīpi uz leju.
2. Izņemiet spuldzi un nomainiet to.
3. Uzstādiet atpakaļ lampas stiklu.
Aizmugurējā salona apgaismojuma lampa un
lasāmlampiņas Uzticiet spuldžu nomaiņu
autoservisam.
Cimdu nodalījuma
apgaismojums, kāju nišas
apgaismojums
1. Izspiediet lampiņu uz āru, izmantojot skrūvgriezi.

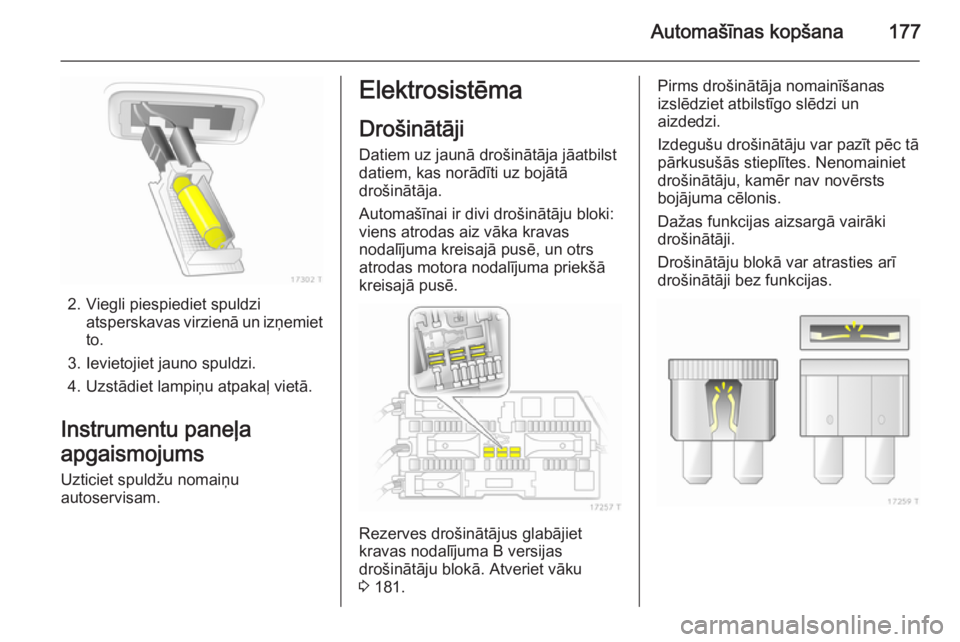

Automašīnas kopšana177
2. Viegli piespiediet spuldziatsperskavas virzienā un izņemietto.
3. Ievietojiet jauno spuldzi.
4. Uzstādiet lampiņu atpakaļ vietā.
Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnai ir divi drošinātāju bloki:
viens atrodas aiz vāka kravas
nodalījuma kreisajā pusē, un otrs
atrodas motora nodalījuma priekšā
kreisajā pusē.
Rezerves drošinātājus glabājiet
kravas nodalījuma B versijas
drošinātāju blokā. Atveriet vāku
3 181.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī drošinātāji bez funkcijas.

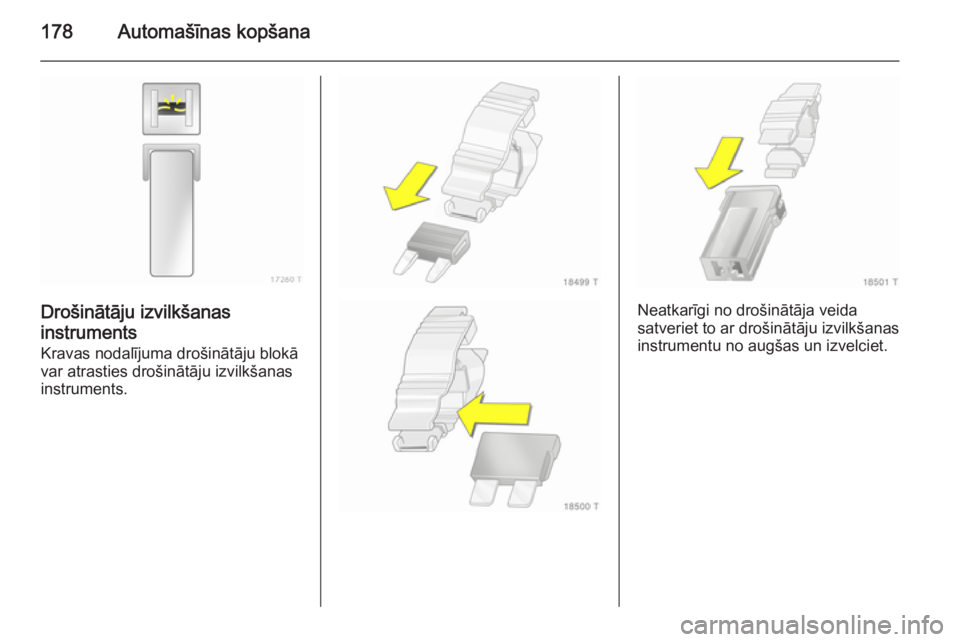

178Automašīnas kopšana
Drošinātāju izvilkšanas
instruments Kravas nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
