Automašīnas kopšana179Motora nodalījuma
drošinātāju bloks
Ievietojiet skrūvgriezi atverē līdz
galam un piespiediet to uz sāniem.
Atveriet vāku virzienā uz augšu un
noņemiet to.
Uzstādot vāku atpakaļ, vispirms
piestipriniet vāku kreisajā pusē un
pēc tam lokiet lejup. Pārliecinieties,
ka vāks ar klikšķi nofiksējas.
Atkarībā no tā, kuras versijas
drošinātāju bloks ir kravas
nodalījumā, drošinātājiem motora
nodalījuma drošinātāju bloka var būt
divas dažādas funkcijas 3 181.
Drošinātāju funkcijas
apvienojumā ar A versijas
kravas nodalījuma drošinātāju
blokuNr.Elektriskā ķēde1ABS2ABS3Salona ventilators, elektroniskā
klimata kontrole4Salona ventilators, apsildes un
gaisa kondicionēšanas sistēma5Radiatora ventilators6Radiatora ventilators7Centrālā atslēga8Vējstikla mazgāšanas sistēma,
aizmugurējā stikla mazgāšanas
sistēma9Aizmugurējā stikla apsilde, ārējo spguļu apsilde10Diagnostikas iekārtu pieslēg‐
vieta11Kontrolmērinstrumenti12Mobilais tālrunis, informācijas un
izklaides sistēma, displejs

180Automašīnas kopšana
Nr.Elektriskā ķēde13Salona apgaismojums14Vējstikla tīrītāji15Vējstikla tīrītāji16Signāltaure, ABS, bremzēšanas
signāllukturu slēdzis, gaisa
kondicionēšanas sistēma17Dīzeļdegvielas filtrs vai gaisa
kondicionēšanas sistēma18Starteris19–20Signāltaure21Motora elektronika22Motora elektronika23Priekšējo lukturu gaismas kūļa
augstuma regulēšana24Degvielas sūknis25–26Motora elektronika27Apsilde, gaisa kondicionēšanas
sistēma, gaisa kvalitātes
sensors28–Nr.Elektriskā ķēde29Stūres pastiprinātājs30Motora elektronika31Aizmugurējā stikla tīrītājs32Bremzēšanas signāllukturu
slēdzis33Priekšējo lukturu gaismas kūļa
augstuma regulēšana, apgai‐
smojuma slēdzis, sajūga
slēdzis, kontrolmērinstrumenti,
vadītāja durvju modulis34Stūres statņa vadības bloks35Informācijas un izklaides
sistēma36Cigarešu piesmēķētājs,
priekšējā kontaktligzdaDrošinātāju funkcijas
apvienojumā ar B versijas
kravas nodalījuma drošinātāju blokuNr.Elektriskā ķēde1ABS2ABS3Salona ventilators, elektroniskā
klimata kontrole4Salona ventilators, apsildes un
gaisa kondicionēšanas sistēma5Radiatora ventilators6Radiatora ventilators7Vējstikla mazgāšanas sistēma8Signāltaure9Priekšējo lukturu mazgāšanas
sistēma10Ārkārtas atslēgšanas funkcija
vai centrālās atslēgas sistēma11–12–13Miglas lukturi14Vējstikla tīrītāji

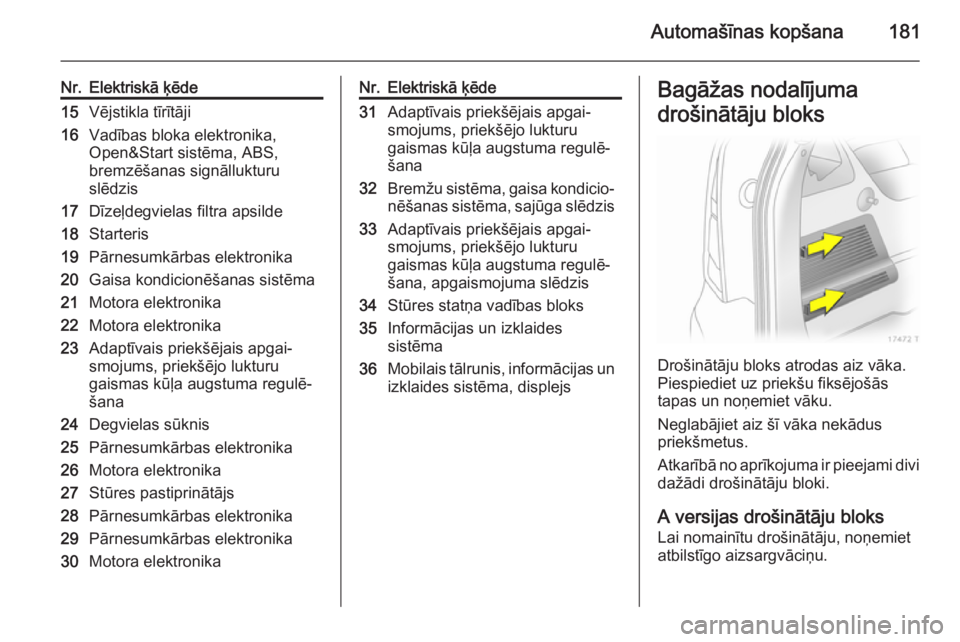

Automašīnas kopšana181
Nr.Elektriskā ķēde15Vējstikla tīrītāji16Vadības bloka elektronika,
Open&Start sistēma, ABS,
bremzēšanas signāllukturu
slēdzis17Dīzeļdegvielas filtra apsilde18Starteris19Pārnesumkārbas elektronika20Gaisa kondicionēšanas sistēma21Motora elektronika22Motora elektronika23Adaptīvais priekšējais apgai‐
smojums, priekšējo lukturu
gaismas kūļa augstuma regulē‐
šana24Degvielas sūknis25Pārnesumkārbas elektronika26Motora elektronika27Stūres pastiprinātājs28Pārnesumkārbas elektronika29Pārnesumkārbas elektronika30Motora elektronikaNr.Elektriskā ķēde31Adaptīvais priekšējais apgai‐
smojums, priekšējo lukturu
gaismas kūļa augstuma regulē‐
šana32Bremžu sistēma, gaisa kondicio‐
nēšanas sistēma, sajūga slēdzis33Adaptīvais priekšējais apgai‐
smojums, priekšējo lukturu
gaismas kūļa augstuma regulē‐
šana, apgaismojuma slēdzis34Stūres statņa vadības bloks35Informācijas un izklaides
sistēma36Mobilais tālrunis, informācijas un
izklaides sistēma, displejsBagāžas nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas aiz vāka.
Piespiediet uz priekšu fiksējošās tapas un noņemiet vāku.
Neglabājiet aiz šī vāka nekādus
priekšmetus.
Atkarībā no aprīkojuma ir pieejami divi dažādi drošinātāju bloki.
A versijas drošinātāju bloks Lai nomainītu drošinātāju, noņemiet
atbilstīgo aizsargvāciņu.

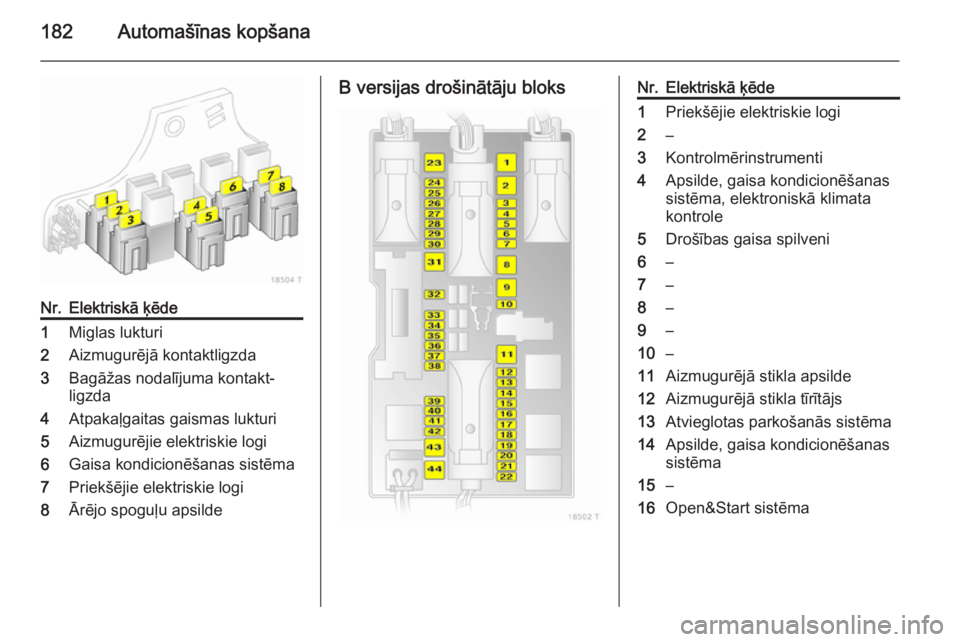

182Automašīnas kopšana
Nr.Elektriskā ķēde1Miglas lukturi2Aizmugurējā kontaktligzda3Bagāžas nodalījuma kontakt‐
ligzda4Atpakaļgaitas gaismas lukturi5Aizmugurējie elektriskie logi6Gaisa kondicionēšanas sistēma7Priekšējie elektriskie logi8Ārējo spoguļu apsildeB versijas drošinātāju bloksNr.Elektriskā ķēde1Priekšējie elektriskie logi2–3Kontrolmērinstrumenti4Apsilde, gaisa kondicionēšanas
sistēma, elektroniskā klimata
kontrole5Drošības gaisa spilveni6–7–8–9–10–11Aizmugurējā stikla apsilde12Aizmugurējā stikla tīrītājs13Atvieglotas parkošanās sistēma14Apsilde, gaisa kondicionēšanas
sistēma15–16Open&Start sistēma

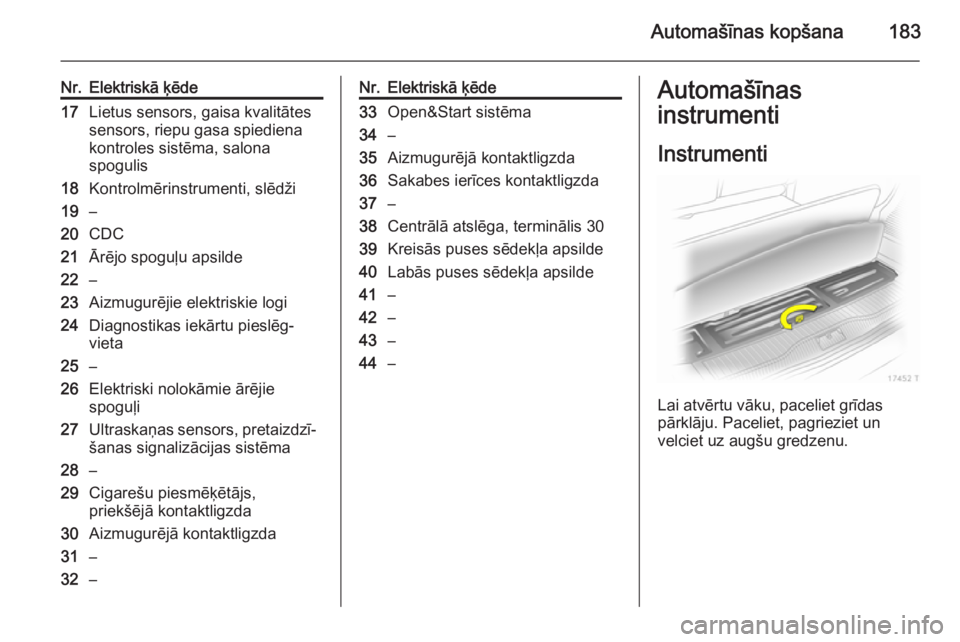

Automašīnas kopšana183
Nr.Elektriskā ķēde17Lietus sensors, gaisa kvalitātes
sensors, riepu gasa spiediena
kontroles sistēma, salona
spogulis18Kontrolmērinstrumenti, slēdži19–20CDC21Ārējo spoguļu apsilde22–23Aizmugurējie elektriskie logi24Diagnostikas iekārtu pieslēg‐
vieta25–26Elektriski nolokāmie ārējie
spoguļi27Ultraskaņas sensors, pretaizdzī‐
šanas signalizācijas sistēma28–29Cigarešu piesmēķētājs,
priekšējā kontaktligzda30Aizmugurējā kontaktligzda31–32–Nr.Elektriskā ķēde33Open&Start sistēma34–35Aizmugurējā kontaktligzda36Sakabes ierīces kontaktligzda37–38Centrālā atslēga, terminālis 3039Kreisās puses sēdekļa apsilde40Labās puses sēdekļa apsilde41–42–43–44–Automašīnas
instrumenti
Instrumenti
Lai atvērtu vāku, paceliet grīdas
pārklāju. Paceliet, pagrieziet un
velciet uz augšu gredzenu.

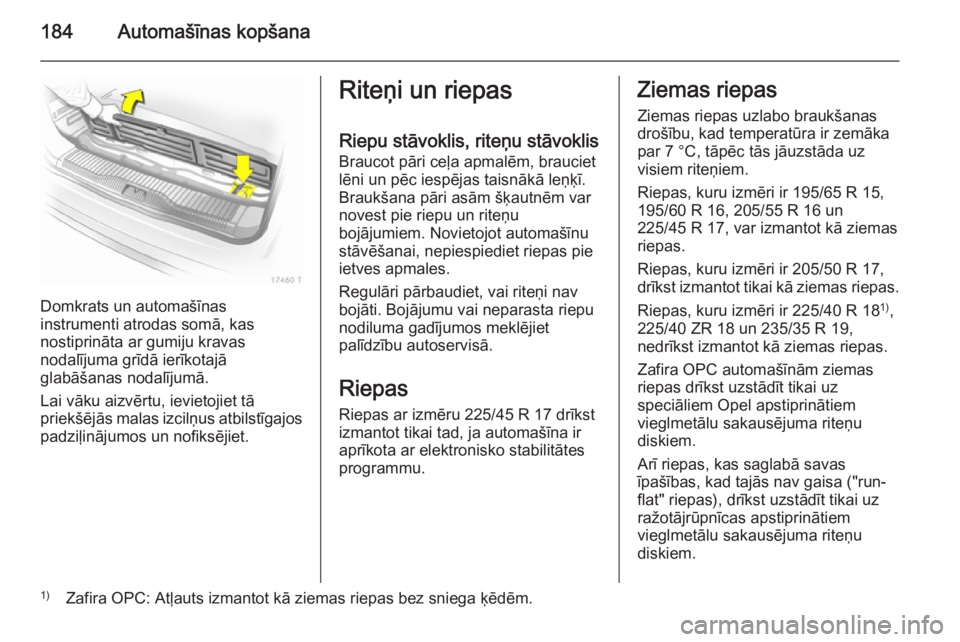

184Automašīnas kopšana
Domkrats un automašīnas
instrumenti atrodas somā, kas
nostiprināta ar gumiju kravas
nodalījuma grīdā ierīkotajā
glabāšanas nodalījumā.
Lai vāku aizvērtu, ievietojiet tā
priekšējās malas izcilņus atbilstīgajos padziļinājumos un nofiksējiet.
Riteņi un riepas
Riepu stāvoklis, riteņu stāvoklis
Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Riepas Riepas ar izmēru 225/45 R 17 drīkst
izmantot tikai tad, ja automašīna ir
aprīkota ar elektronisko stabilitātes
programmu.Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.
Riepas, kuru izmēri ir 195/65 R 15,
195/60 R 16, 205/55 R 16 un
225/45 R 17, var izmantot kā ziemas
riepas.
Riepas, kuru izmēri ir 205/50 R 17,
drīkst izmantot tikai kā ziemas riepas.
Riepas, kuru izmēri ir 225/40 R 18 1)
,
225/40 ZR 18 un 235/35 R 19, nedrīkst izmantot kā ziemas riepas.
Zafira OPC automašīnām ziemas
riepas drīkst uzstādīt tikai uz
speciāliem Opel apstiprinātiem
vieglmetālu sakausējuma riteņu
diskiem.
Arī riepas, kas saglabā savas
īpašības, kad tajās nav gaisa ("run-
flat" riepas), drīkst uzstādīt tikai uz
ražotājrūpnīcas apstiprinātiem
vieglmetālu sakausējuma riteņu
diskiem.1) Zafira OPC: Atļauts izmantot kā ziemas riepas bez sniega ķēdēm.

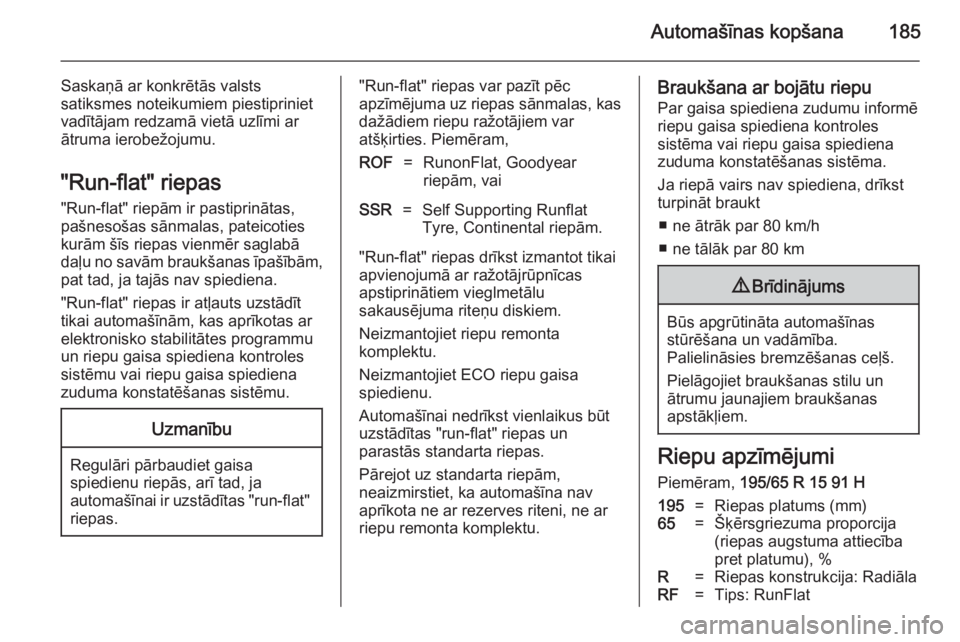

Automašīnas kopšana185
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.
"Run-flat" riepas
"Run-flat" riepām ir pastiprinātas,
pašnesošas sānmalas, pateicoties
kurām šīs riepas vienmēr saglabā
daļu no savām braukšanas īpašībām,
pat tad, ja tajās nav spiediena.
"Run-flat" riepas ir atļauts uzstādīt
tikai automašīnām, kas aprīkotas ar
elektronisko stabilitātes programmu
un riepu gaisa spiediena kontroles
sistēmu vai riepu gaisa spiediena
zuduma konstatēšanas sistēmu.Uzmanību
Regulāri pārbaudiet gaisa
spiedienu riepās, arī tad, ja
automašīnai ir uzstādītas "run-flat" riepas.
"Run-flat" riepas var pazīt pēc
apzīmējuma uz riepas sānmalas, kas dažādiem riepu ražotājiem var
atšķirties. Piemēram,ROF=RunonFlat, Goodyear
riepām, vaiSSR=Self Supporting Runflat
Tyre, Continental riepām.
"Run-flat" riepas drīkst izmantot tikai
apvienojumā ar ražotājrūpnīcas
apstiprinātiem vieglmetālu
sakausējuma riteņu diskiem.
Neizmantojiet riepu remonta
komplektu.
Neizmantojiet ECO riepu gaisa
spiedienu.
Automašīnai nedrīkst vienlaikus būt
uzstādītas "run-flat" riepas un
parastās standarta riepas.
Pārejot uz standarta riepām,
neaizmirstiet, ka automašīna nav
aprīkota ne ar rezerves riteni, ne ar
riepu remonta komplektu.
Braukšana ar bojātu riepu
Par gaisa spiediena zudumu informē
riepu gaisa spiediena kontroles
sistēma vai riepu gaisa spiediena zuduma konstatēšanas sistēma.
Ja riepā vairs nav spiediena, drīkst
turpināt braukt
■ ne ātrāk par 80 km/h
■ ne tālāk par 80 km9 Brīdinājums
Būs apgrūtināta automašīnas
stūrēšana un vadāmība.
Palielināsies bremzēšanas ceļš.
Pielāgojiet braukšanas stilu un
ātrumu jaunajiem braukšanas
apstākļiem.
Riepu apzīmējumi
Piemēram, 195/65 R 15 91 H
195=Riepas platums (mm)65=Šķērsgriezuma proporcija
(riepas augstuma attiecība
pret platumu), %R=Riepas konstrukcija: RadiālaRF=Tips: RunFlat

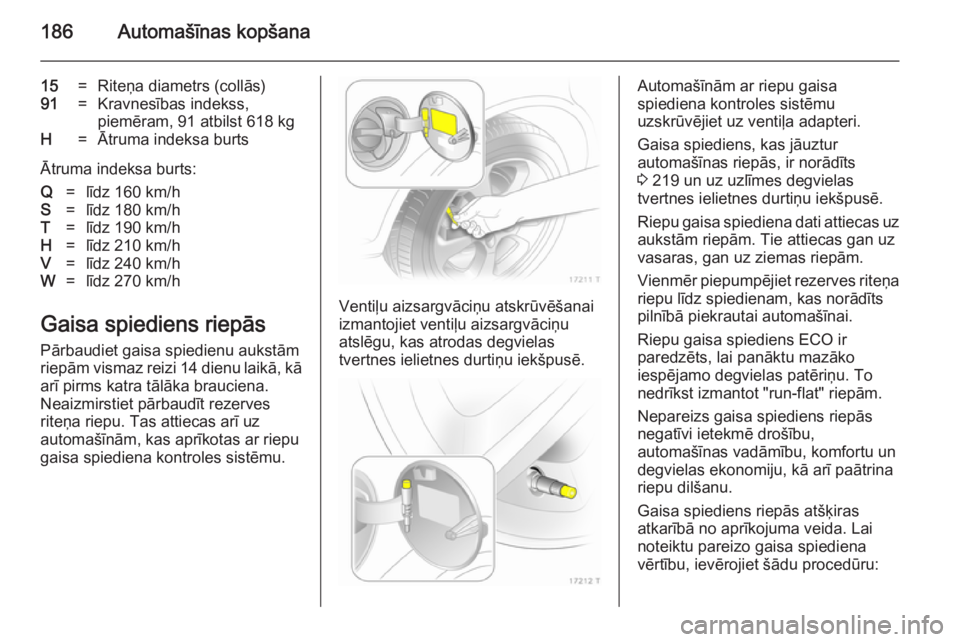

186Automašīnas kopšana
15=Riteņa diametrs (collās)91=Kravnesības indekss,
piemēram, 91 atbilst 618 kgH=Ātruma indeksa burts
Ātruma indeksa burts:
Q=līdz 160 km/hS=līdz 180 km/hT=līdz 190 km/hH=līdz 210 km/hV=līdz 240 km/hW=līdz 270 km/h
Gaisa spiediens riepās
Pārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā
arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu. Tas attiecas arī uz
automašīnām, kas aprīkotas ar riepu
gaisa spiediena kontroles sistēmu.
Ventiļu aizsargvāciņu atskrūvēšanai
izmantojiet ventiļu aizsargvāciņu atslēgu, kas atrodas degvielas
tvertnes ielietnes durtiņu iekšpusē.
Automašīnām ar riepu gaisa
spiediena kontroles sistēmu
uzskrūvējiet uz ventiļa adapteri.
Gaisa spiediens, kas jāuztur
automašīnas riepās, ir norādīts
3 219 un uz uzlīmes degvielas
tvertnes ielietnes durtiņu iekšpusē.
Riepu gaisa spiediena dati attiecas uz aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa
riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Riepu gaisa spiediens ECO ir
paredzēts, lai panāktu mazāko
iespējamo degvielas patēriņu. To
nedrīkst izmantot "run-flat" riepām.
Nepareizs gaisa spiediens riepās negatīvi ietekmē drošību,
automašīnas vadāmību, komfortu un
degvielas ekonomiju, kā arī paātrina
riepu dilšanu.
Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai
noteiktu pareizo gaisa spiediena
vērtību, ievērojiet šādu procedūru:

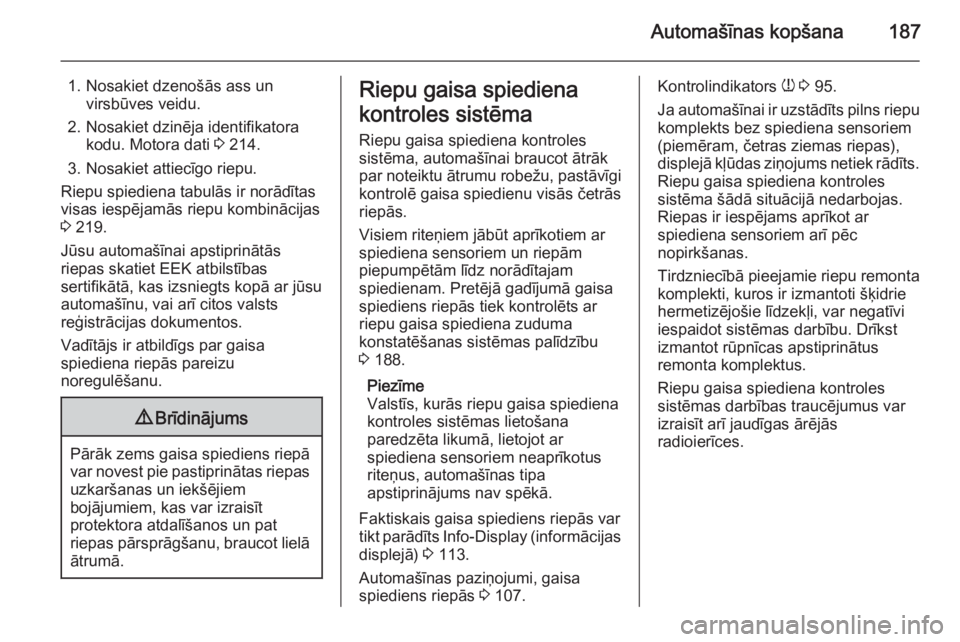

Automašīnas kopšana187
1. Nosakiet dzenošās ass unvirsbūves veidu.
2. Nosakiet dzinēja identifikatora kodu. Motora dati 3 214.
3. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 219.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.
Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.9 Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā
ātrumā.
Riepu gaisa spiediena
kontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātrumu robežu, pastāvīgi kontrolē gaisa spiedienu visās četrās
riepās.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam. Pretējā gadījumā gaisa
spiediens riepās tiek kontrolēts ar
riepu gaisa spiediena zuduma
konstatēšanas sistēmas palīdzību
3 188.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Faktiskais gaisa spiediens riepās var
tikt parādīts Info-Display (informācijas
displejā) 3 113.
Automašīnas paziņojumi, gaisa
spiediens riepās 3 107.Kontrolindikators
w 3 95.
Ja automašīnai ir uzstādīts pilns riepu
komplekts bez spiediena sensoriem
(piemēram, četras ziemas riepas),
displejā kļūdas ziņojums netiek rādīts. Riepu gaisa spiediena kontroles
sistēma šādā situācijā nedarbojas.
Riepas ir iespējams aprīkot ar
spiediena sensoriem arī pēc
nopirkšanas.
Tirdzniecībā pieejamie riepu remonta komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi
iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Riepu gaisa spiediena kontroles
sistēmas darbības traucējumus var
izraisīt arī jaudīgas ārējās
radioierīces.

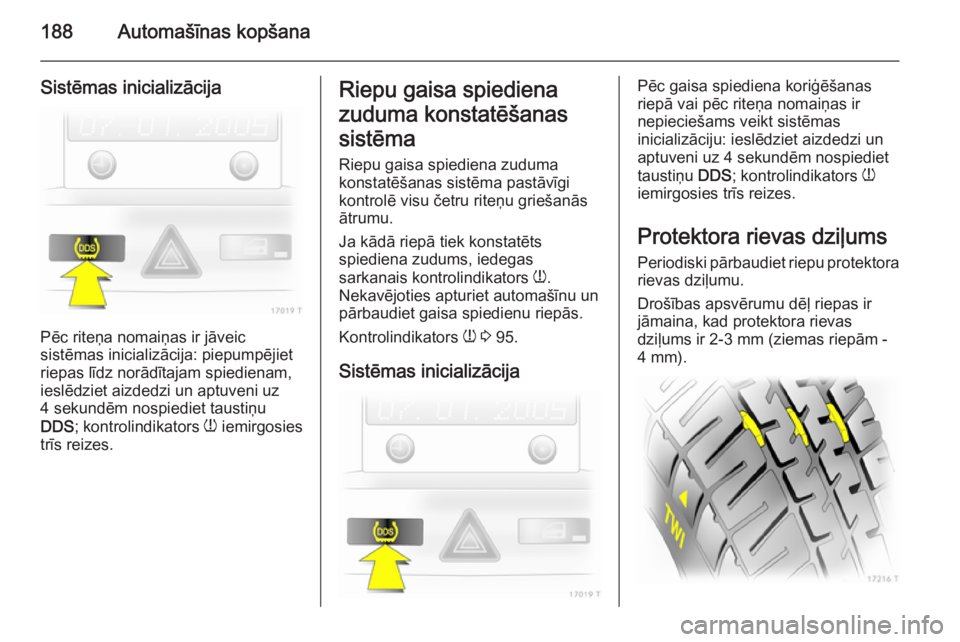

188Automašīnas kopšana
Sistēmas inicializācija
Pēc riteņa nomaiņas ir jāveic
sistēmas inicializācija: piepumpējiet
riepas līdz norādītajam spiedienam,
ieslēdziet aizdedzi un aptuveni uz
4 sekundēm nospiediet taustiņu
DDS ; kontrolindikators w iemirgosies
trīs reizes.
Riepu gaisa spiediena
zuduma konstatēšanas sistēma
Riepu gaisa spiediena zuduma
konstatēšanas sistēma pastāvīgi
kontrolē visu četru riteņu griešanās
ātrumu.
Ja kādā riepā tiek konstatēts
spiediena zudums, iedegas
sarkanais kontrolindikators w.
Nekavējoties apturiet automašīnu un
pārbaudiet gaisa spiedienu riepās.
Kontrolindikators w 3 95.
Sistēmas inicializācijaPēc gaisa spiediena koriģēšanas
riepā vai pēc riteņa nomaiņas ir
nepieciešams veikt sistēmas
inicializāciju: ieslēdziet aizdedzi un
aptuveni uz 4 sekundēm nospiediet
taustiņu DDS; kontrolindikators w
iemirgosies trīs reizes.
Protektora rievas dziļums Periodiski pārbaudiet riepu protektora rievas dziļumu.
Drošības apsvērumu dēļ riepas ir
jāmaina, kad protektora rievas
dziļums ir 2-3 mm (ziemas riepām -
4 mm).
