Îngrijirea autovehiculului189
La autovehiculele cu sistem de
monitorizare a presiunii în anvelope,
înşurubaţi adaptorul în ventil.
Presiunea în anvelope este precizată
la 3 222 şi pe eticheta autocolantă de
la interiorul clapetei rezervorului de
combustibil.
Datele referitoare la presiunea în
anvelope sunt pentru anvelope reci.
Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Presiunea în anvelopa roţii de
rezervă va lua în considerare sarcina
maximă autorizată.
Presiunea ECO în anvelope serveşte pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Aceasta nu va fi utilizată în
anvelopele cu flancuri întărite.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzarea
prematură a anvelopelor.Presiunile în anvelope diferă, în
funcţie de diversele opţiuni. Pentru
valoarea corectă a presiunii în
anvelope, respectaţi procedura de
mai jos:
1. Identificaţi puntea motoare şi stilul
caroseriei.
2. Identificaţi codul de identificare a motorului. Datele despre motor
3 217.
3. Identificaţi respectiva anvelopă.
Tabelele cu presiunea în anvelope prezintă toate combinaţiile posibile de
anvelope 3 222.
Pentru anvelopele aprobate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul saualte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Sistemul de monitorizare a
presiunii în anvelope
Sistemul de monitorizare a presiunii
în anvelope urmăreşte continuu
presiunea în toate cele patru roţi
atunci când autovehiculul depăşeşte
o anumită limită de viteză.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris. În caz
contrar, presiunea în anvelope va fi
monitorizată de sistemul de detectare a pierderii de presiune din anvelope
3 190.

190Îngrijirea autovehiculului
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente din anvelope pot fi prezentate în Info-Display 3 114.
Mesajele autovehiculului, presiunea
în anvelope 3 108.
Lampa de control w 3 96.
Dacă se utilizează un set complet de
roţi care nu sunt prevăzute cu senzori
de presiune în anvelope (de ex.
anvelope de iarnă), nu va fi afişat
niciun mesaj de eroare. Sistemul de
monitorizare a presiunii în anvelope
nu este funcţional. Este posibilă
montarea ulterioară a senzorilor.
Utilizarea seturilor pentru depanarea anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate.Echipamentele radio externe de mare putere pot perturba funcţionarea
sistemului de monitorizare a presiunii
în anvelope.
Iniţializarea sistemului
După înlocuirea unei roţi, sistemul
trebuie să fie iniţializat: umflaţi
anvelopele la presiunea specificată,
cuplaţi contactul, apoi menţineţi
apăsat butonul DDS timp de circa
4 secunde; lampa de control w va clipi
de trei ori.
Sistemul de detectare a
pierderilor de presiune din
anvelope Sistemul de detectare a pierderilor de
presiune din anvelope urmăreşte
continuu turaţia tuturor celor patru
roţi.
Dacă o anvelopă pierde presiune,
lampa de control w se aprinde în
roşu. Opriţi imediat şi verificaţi
presiunea în anvelope.
Lampa de control w 3 96.
Iniţializarea sistemului

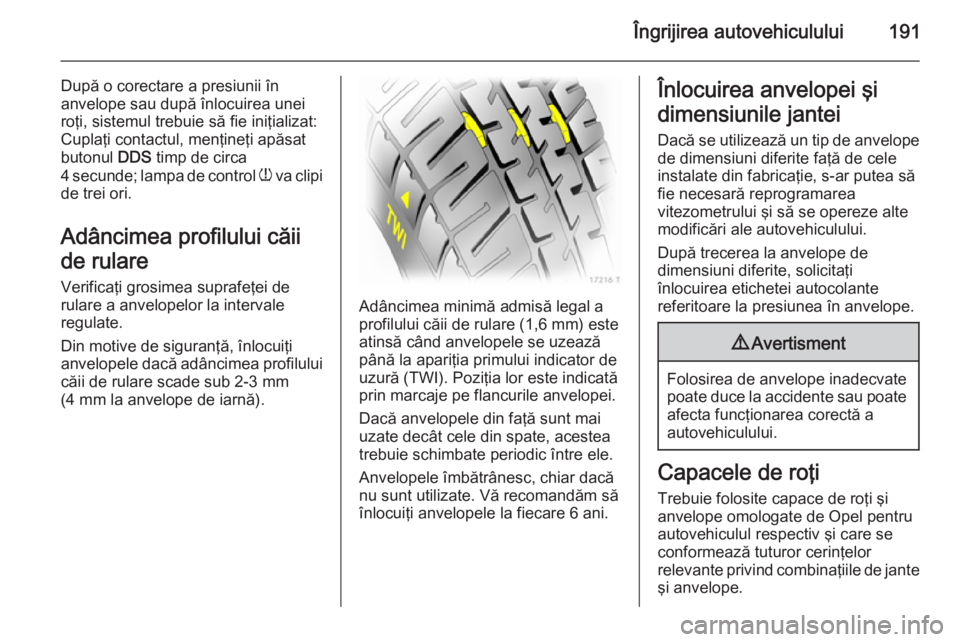

Îngrijirea autovehiculului191
După o corectare a presiunii în
anvelope sau după înlocuirea unei
roţi, sistemul trebuie să fie iniţializat:
Cuplaţi contactul, menţineţi apăsat
butonul DDS timp de circa
4 secunde; lampa de control w va clipi
de trei ori.
Adâncimea profilului căii
de rulare
Verificaţi grosimea suprafeţei de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm
(4 mm la anvelope de iarnă).
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Înlocuirea anvelopei şi
dimensiunile jantei
Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de Opel pentru
autovehiculul respectiv şi care se
conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.

192Îngrijirea autovehiculului
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.
Scoateţi capacele de roţi dacă se
instalează lanţuri antiderapante.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.
Utilizaţi numai lanţuri cu zale fine, care nu adaugă mai mult de 10 mm la calea de rulare şi pe latura interioară
a anvelopelor (inclusiv lacătele
lanţurilor).
9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Lanţurile antiderapante sunt admise
numai pe anvelopele cu următoarele
dimensiuni: 195/65 R 15,
195/60 R 16, 205/55 R16,
205/50 R 17 şi 225/45 R17.
Nu se permite utilizarea lanţurilor antiderapante pe anvelope de
dimensiunile: 225/40 R 18,
225/40 ZR 18 şi 235/35 R 19.
Nu se permite utilizarea lanţurilor
antiderapante pe roata de rezervă de
uz temporar.
Setul pentru depanarea
anvelopelor
Deteriorările minore ale profilului căii
de rulare ale anvelopelor pot fi
reparate cu ajutorul setului pentru
depanarea anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelopă.
Deteriorările anvelopelor ce
depăşesc 4 mm sau care se află în
vecinătatea suprafeţei de contact cu
janta nu pot fi remediate cu ajutorul
setului pentru depanarea
anvelopelor.

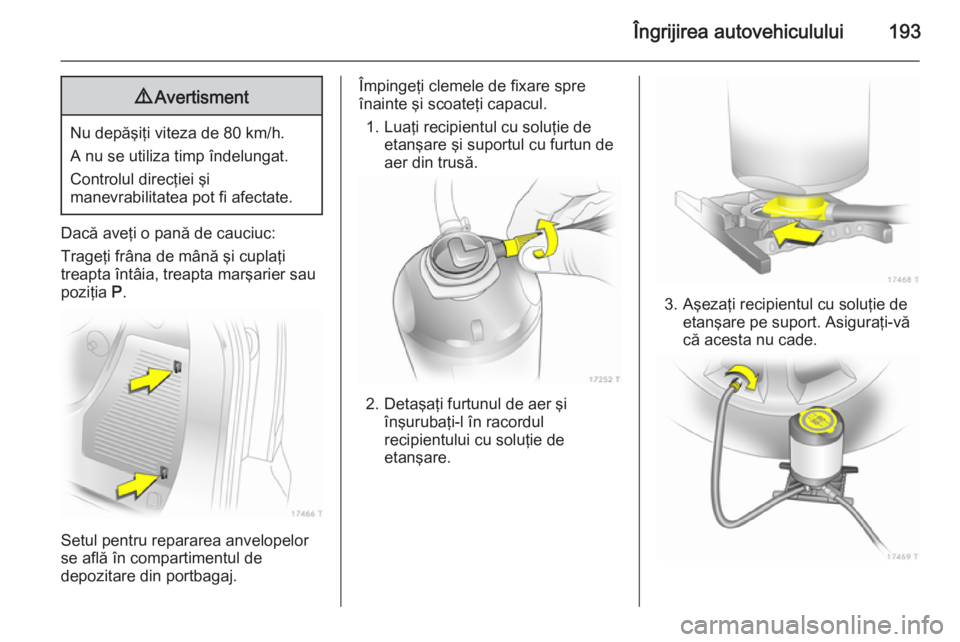

Îngrijirea autovehiculului1939Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.
Dacă aveţi o pană de cauciuc:
Trageţi frâna de mână şi cuplaţi
treapta întâia, treapta marşarier sau
poziţia P.
Setul pentru repararea anvelopelor
se află în compartimentul de
depozitare din portbagaj.
Împingeţi clemele de fixare spre
înainte şi scoateţi capacul.
1. Luaţi recipientul cu soluţie de etanşare şi suportul cu furtun de
aer din trusă.
2. Detaşaţi furtunul de aer şi înşurubaţi-l în racordul
recipientului cu soluţie de
etanşare.
3. Aşezaţi recipientul cu soluţie de etanşare pe suport. Asiguraţi-vă
că acesta nu cade.

194Îngrijirea autovehiculului

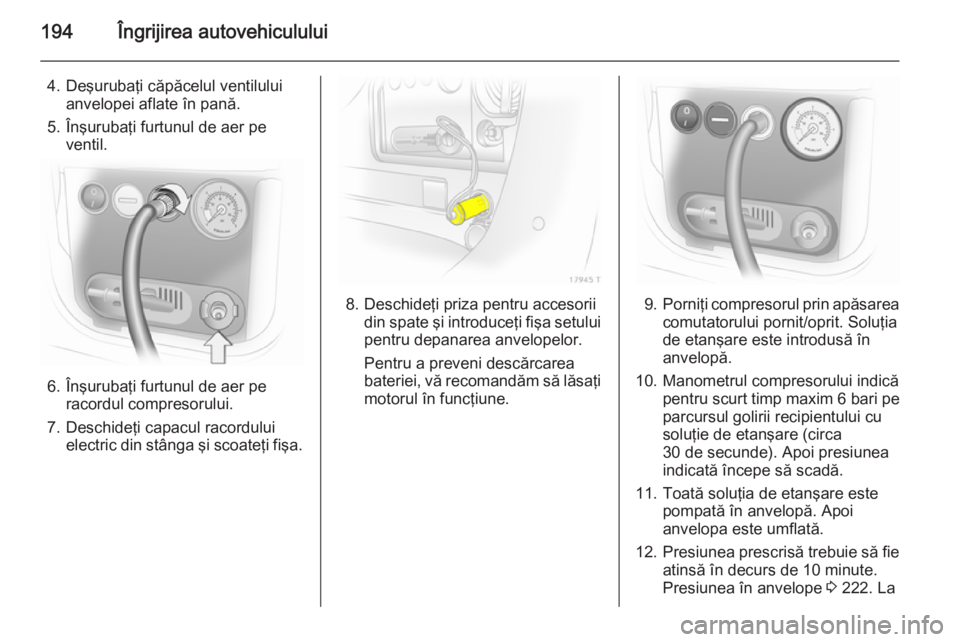

4. Deşurubaţi căpăcelul ventiluluianvelopei aflate în pană.
5. Înşurubaţi furtunul de aer pe ventil.
6. Înşurubaţi furtunul de aer peracordul compresorului.
7. Deschideţi capacul racordului electric din stânga şi scoateţi fişa.
8. Deschideţi priza pentru accesoriidin spate şi introduceţi fişa setului
pentru depanarea anvelopelor.
Pentru a preveni descărcarea
bateriei, vă recomandăm să lăsaţi motorul în funcţiune.9. Porniţi compresorul prin apăsarea
comutatorului pornit/oprit. Soluţia
de etanşare este introdusă în
anvelopă.
10. Manometrul compresorului indică pentru scurt timp maxim 6 bari pe
parcursul golirii recipientului cu
soluţie de etanşare (circa
30 de secunde). Apoi presiunea
indicată începe să scadă.
11. Toată soluţia de etanşare este pompată în anvelopă. Apoi
anvelopa este umflată.
12. Presiunea prescrisă trebuie să fie
atinsă în decurs de 10 minute.
Presiunea în anvelope 3 222. La

Îngrijirea autovehiculului195
atingerea presiunii corecte, se va
deconecta compresorul apăsând
din nou comutatorul pornit/oprit.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de
10 minute, îndepărtaţi setul de
depanare a anvelopelor.
Deplasaţi autovehiculul astfel
încât roţile să parcurgă o rotaţie
completă. Instalaţi din nou setul
pentru depanarea anvelopelor şi
continuaţi procedura de umflare
timp de alte 10 minute. Dacă
valoarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service pentru asistenţă.
Eliberaţi presiunea în exces cu
ajutorul butonului ].
Nu utilizaţi compresorul timp de
peste 10 minute.
13. Deconectaţi fişa din priza pentru accesorii, puneţi-o în portbagaj şi
scoateţi trusa pentru depanarea
anvelopelor. Împingeţi clema de
pe suport pentru a putea scoaterecipientul cu soluţie de etanşare
din suport. Înşurubaţi furtunul
pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
14. Ştergeţi soluţia scursă cu o lavetă.
15. Dezlipiţi eticheta autocolantă care
indică viteza maximă admisă de
pe recipientul cu soluţie de
etanşare şi ataşaţi-o în câmpul
vizual al şoferului.
16. Continuaţi imediat deplasarea pentru a facilita distribuirea
uniformă a soluţiei de etanşare în
anvelopă. Opriţi după aproximativ
10 km (dar nu mai mult de 10 minute) şi verificaţi presiunea
în anvelopă. În acest scop, cuplaţi furtunul de aer al compresorului
direct pe ventilul anvelopei.
Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
specificată. Repetaţi procedurapână când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bari, autovehiculul nu mai
trebuie condus. Apelaţi la un
atelier service pentru asistenţă.
17. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte
prea mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei. După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.

196Îngrijirea autovehiculului
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate până la temperatura
de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărci
pneumatice etc. Ele se găsesc
amplasate sub compresor. Pentru a
scoate adaptorul, înşurubaţi furtunul de aer al compresorului şi
extrageţi-l.
Înlocuirea roţii
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 192.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
■ Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din faţă trebuie să fie orientate spre înainte.■ Aplicaţi frâna de parcare şi cuplaţi treapta 1-a, treapta marşarier sau
poziţia P.
■ Scoateţi roata de rezervă 3 198.
■ Nu înlocuiţi niciodată mai multe roţi
deodată.
■ Folosiţi cricul numai pentru înlocuirea unei roţi în caz de pană,nu-l folosiţi pentru înlocuirea
anvelopelor de iarnă sau de vară.
■ În cazul în care terenul de sub autovehicul este moale, amplasaţi
o placă stabilă, groasă de
maximum 1 cm, sub cric.
■ Nu permiteţi ca în autovehiculul ridicat pe cric să rămână persoane
sau animale.
■ Nu intraţi niciodată sub un autovehicul ridicat pe cric.
■ Nu porniţi autovehiculul ridicat pe cric.
■ Înainte de a monta şuruburile de roţi, curăţaţi-le şi gresaţi uşor
conurile acestora cu vaselină de uz
comercial.
1. Scoateţi capacul roţii cu ajutorul cârligului. Trusa de scule a
autovehiculului 3 186.
La capacele de roţi cu şuruburi de
roţi vizibile: Capacul roţii poate
rămâne pe roată. Nu scoateţi
şaibele de siguranţă de pe
şuruburile de roţi.
Jantele din aliaj uşor: Deblocaţi
capacele şuruburilor de roţi cu o
şurubelniţă şi scoateţi-le. Pentru a proteja janta, folosiţi o lavetă
moale între şurubelniţă şi janta din
aliaj.

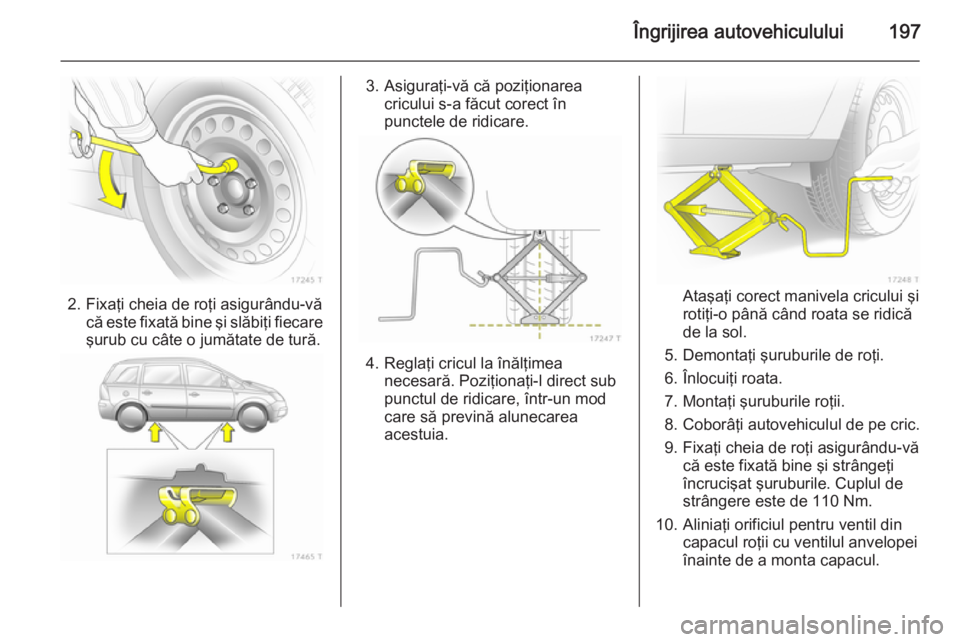

Îngrijirea autovehiculului197
2. Fixaţi cheia de roţi asigurându-văcă este fixată bine şi slăbiţi fiecare
şurub cu câte o jumătate de tură.
3. Asiguraţi-vă că poziţionarea cricului s-a făcut corect în
punctele de ridicare.
4. Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi corect manivela cricului şi
rotiţi-o până când roata se ridică
de la sol.
5. Demontaţi şuruburile de roţi.
6. Înlocuiţi roata.
7. Montaţi şuruburile roţii. 8. Coborâţi autovehiculul de pe cric.
9. Fixaţi cheia de roţi asigurându-vă că este fixată bine şi strângeţi
încrucişat şuruburile. Cuplul de
strângere este de 110 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii cu ventilul anvelopei
înainte de a monta capacul.

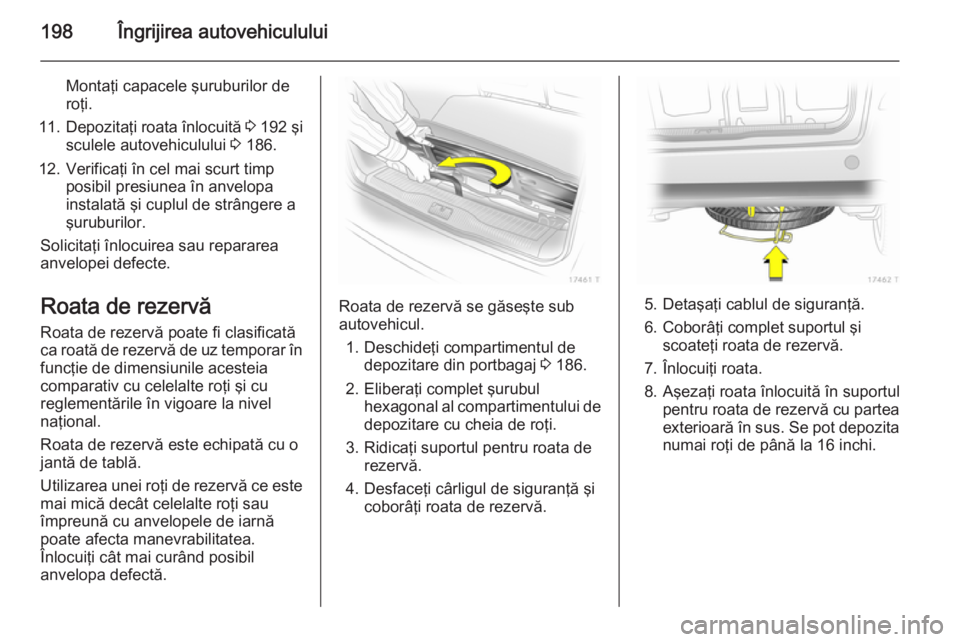

198Îngrijirea autovehiculului
Montaţi capacele şuruburilor de
roţi.
11. Depozitaţi roata înlocuită 3 192 şi
sculele autovehiculului 3 186.
12. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
şuruburilor.
Solicitaţi înlocuirea sau repararea
anvelopei defecte.
Roata de rezervă
Roata de rezervă poate fi clasificată
ca roată de rezervă de uz temporar în
funcţie de dimensiunile acesteia
comparativ cu celelalte roţi şi cu
reglementările în vigoare la nivel
naţional.
Roata de rezervă este echipată cu o jantă de tablă.
Utilizarea unei roţi de rezervă ce este mai mică decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă se găseşte sub
autovehicul.
1. Deschideţi compartimentul de depozitare din portbagaj 3 186.
2. Eliberaţi complet şurubul hexagonal al compartimentului de
depozitare cu cheia de roţi.
3. Ridicaţi suportul pentru roata de rezervă.
4. Desfaceţi cârligul de siguranţă şi coborâţi roata de rezervă.5. Detaşaţi cablul de siguranţă.
6. Coborâţi complet suportul şi scoateţi roata de rezervă.
7. Înlocuiţi roata.
8. Aşezaţi roata înlocuită în suportul pentru roata de rezervă cu partea
exterioară în sus. Se pot depozita numai roţi de până la 16 inchi.
