Îngrijirea autovehiculului199
9. Ridicaţi suportul pentru roata derezervă şi introduceţi cablul de
siguranţă.
10. Ridicaţi suportul pentru roata de rezervă şi cuplaţi-l în cârligul de
siguranţă. Partea deschisă a
cârligului de siguranţă trebuie să
fie poziţionată în sensul de mers.11. Rotiţi în sens orar şurubul hexagonal din compartimentul de
depozitare din podea cu ajutorul
cheii de roţi.
12. Închideţi şi blocaţi capacul compartimentului de depozitare.
Roata de rezervă de uz
temporar
Utilizarea roţii de rezervă de uz
temporar poate afecta
manevrabilitatea autovehiculului.
Solicitaţi înlocuirea sau repararea cât
mai curând posibil a anvelopei
defecte.
Montaţi numai o roată de rezervă de
uz temporar. Nu depăşiţi viteza de
80 km/h. Abordaţi virajele cu viteză
redusă. Nu o utilizaţi timp îndelungat.
Nu este permisă utilizarea unei roţi de
rezervă temporare pe puntea spate în
timpul tractării unui alt autovehicul.
Prin urmare, montaţi roata de rezervă temporară pe puntea faţă şi o roată cu
dimensiunea corectă pe puntea
spate.
Lanţuri antiderapante 3 192.
Anvelopele direcţionale Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol (de ex. o săgeată) pe
flancul anvelopei.

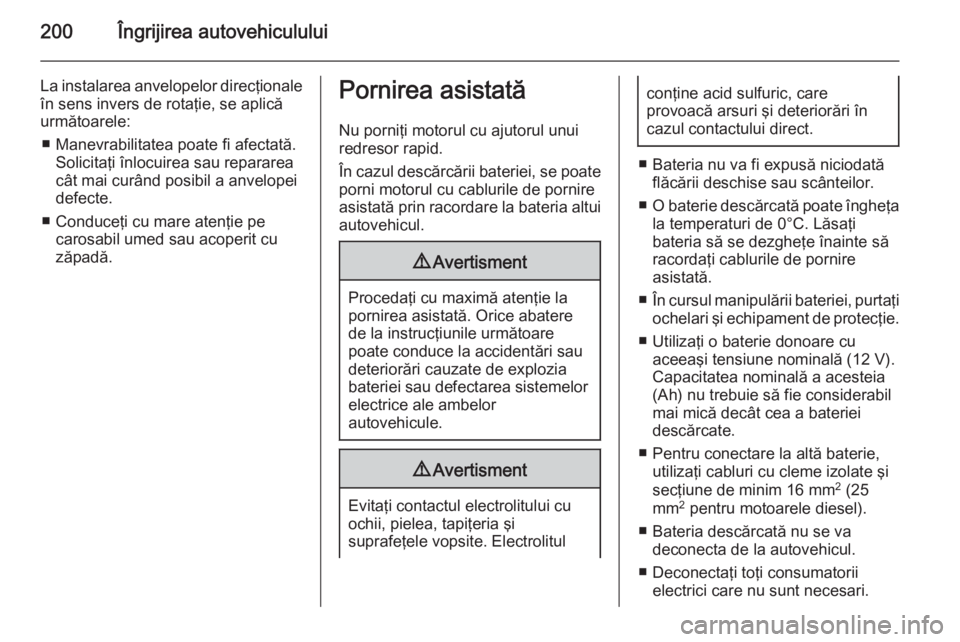

200Îngrijirea autovehiculului
La instalarea anvelopelor direcţionaleîn sens invers de rotaţie, se aplică
următoarele:
■ Manevrabilitatea poate fi afectată. Solicitaţi înlocuirea sau repararea
cât mai curând posibil a anvelopei
defecte.
■ Conduceţi cu mare atenţie pe carosabil umed sau acoperit cu
zăpadă.Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
În cazul descărcării bateriei, se poate porni motorul cu cablurile de pornire
asistată prin racordare la bateria altui
autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.
■ Bateria nu va fi expusă niciodată flăcării deschise sau scânteilor.
■ O baterie descărcată poate îngheţa
la temperaturi de 0°C. Lăsaţi
bateria să se dezgheţe înainte să
racordaţi cablurile de pornire
asistată.
■ În cursul manipulării bateriei, purtaţi
ochelari şi echipament de protecţie.
■ Utilizaţi o baterie donoare cu aceeaşi tensiune nominală (12 V).
Capacitatea nominală a acesteia (Ah) nu trebuie să fie considerabil
mai mică decât cea a bateriei
descărcate.
■ Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25
mm 2
pentru motoarele diesel).
■ Bateria descărcată nu se va deconecta de la autovehicul.
■ Deconectaţi toţi consumatorii electrici care nu sunt necesari.

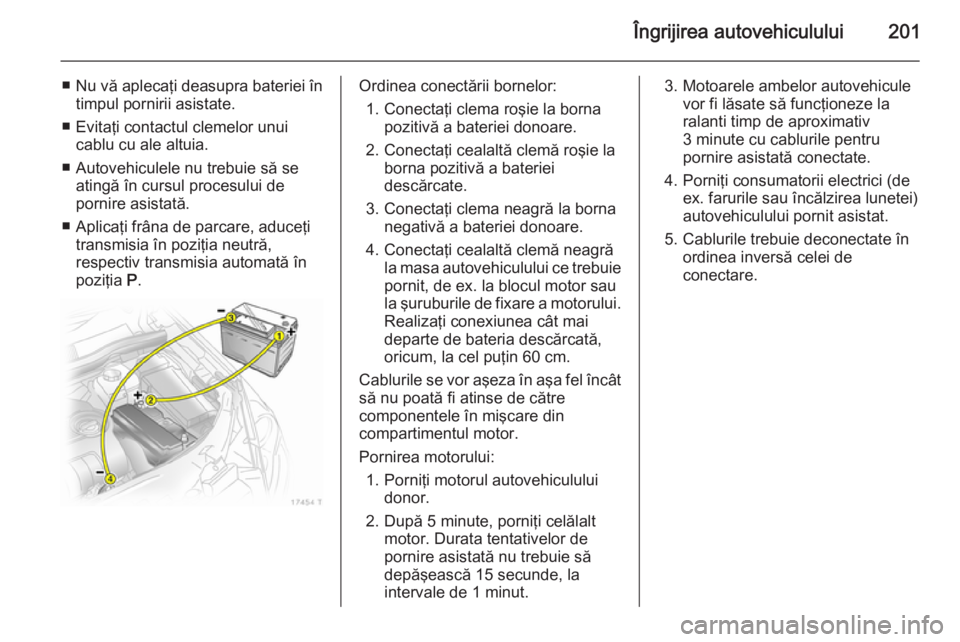

Îngrijirea autovehiculului201
■Nu vă aplecaţi deasupra bateriei în
timpul pornirii asistate.
■ Evitaţi contactul clemelor unui cablu cu ale altuia.
■ Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
■ Aplicaţi frâna de parcare, aduceţi transmisia în poziţia neutră,
respectiv transmisia automată în
poziţia P.Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna pozitivă a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna pozitivă a bateriei
descărcate.
3. Conectaţi clema neagră la borna negativă a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa autovehiculului ce trebuie
pornit, de ex. la blocul motor sau la şuruburile de fixare a motorului. Realizaţi conexiunea cât mai
departe de bateria descărcată,
oricum, la cel puţin 60 cm.
Cablurile se vor aşeza în aşa fel încât să nu poată fi atinse de către
componentele în mişcare din
compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde, la
intervale de 1 minut.3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ
3 minute cu cablurile pentru
pornire asistată conectate.
4. Porniţi consumatorii electrici (de ex. farurile sau încălzirea lunetei)
autovehiculului pornit asistat.
5. Cablurile trebuie deconectate în ordinea inversă celei de
conectare.

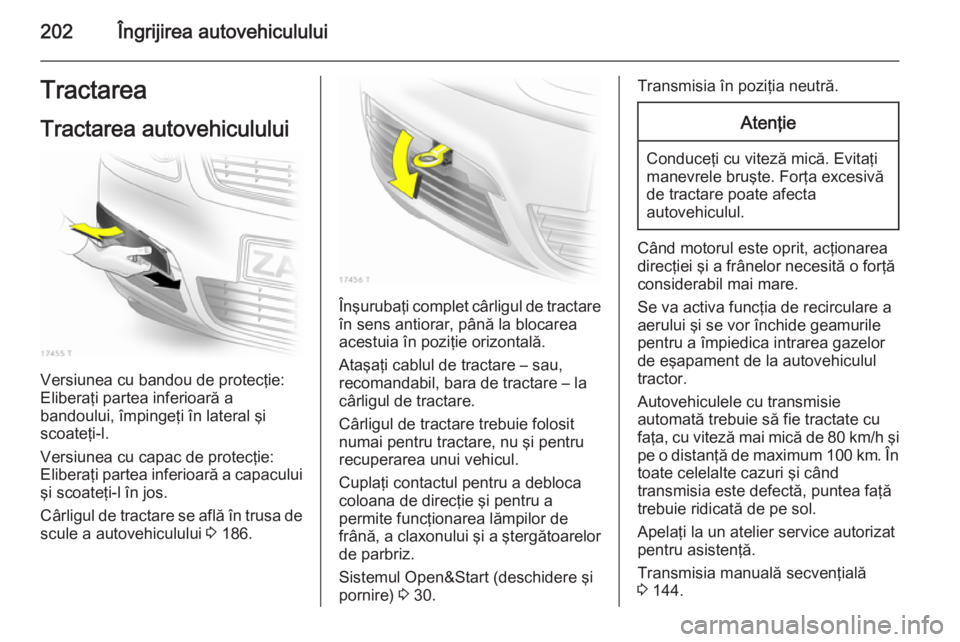

202Îngrijirea autovehicululuiTractareaTractarea autovehiculului
Versiunea cu bandou de protecţie:
Eliberaţi partea inferioară a
bandoului, împingeţi în lateral şi
scoateţi-l.
Versiunea cu capac de protecţie:
Eliberaţi partea inferioară a capacului şi scoateţi-l în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 186.
Înşurubaţi complet cârligul de tractare
în sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Ataşaţi cablul de tractare – sau,
recomandabil, bara de tractare – la
cârligul de tractare.
Cârligul de tractare trebuie folosit numai pentru tractare, nu şi pentru
recuperarea unui vehicul.
Cuplaţi contactul pentru a debloca
coloana de direcţie şi pentru a
permite funcţionarea lămpilor de
frână, a claxonului şi a ştergătoarelor
de parbriz.
Sistemul Open&Start (deschidere şi
pornire) 3 30.
Transmisia în poziţia neutră.Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
Când motorul este oprit, acţionarea
direcţiei şi a frânelor necesită o forţă
considerabil mai mare.
Se va activa funcţia de recirculare a
aerului şi se vor închide geamurile
pentru a împiedica intrarea gazelor de eşapament de la autovehiculul
tractor.
Autovehiculele cu transmisie
automată trebuie să fie tractate cu
faţa, cu viteză mai mică de 80 km/h şi
pe o distanţă de maximum 100 km. În toate celelalte cazuri şi când
transmisia este defectă, puntea faţă
trebuie ridicată de pe sol.
Apelaţi la un atelier service autorizat
pentru asistenţă.
Transmisia manuală secvenţială
3 144.

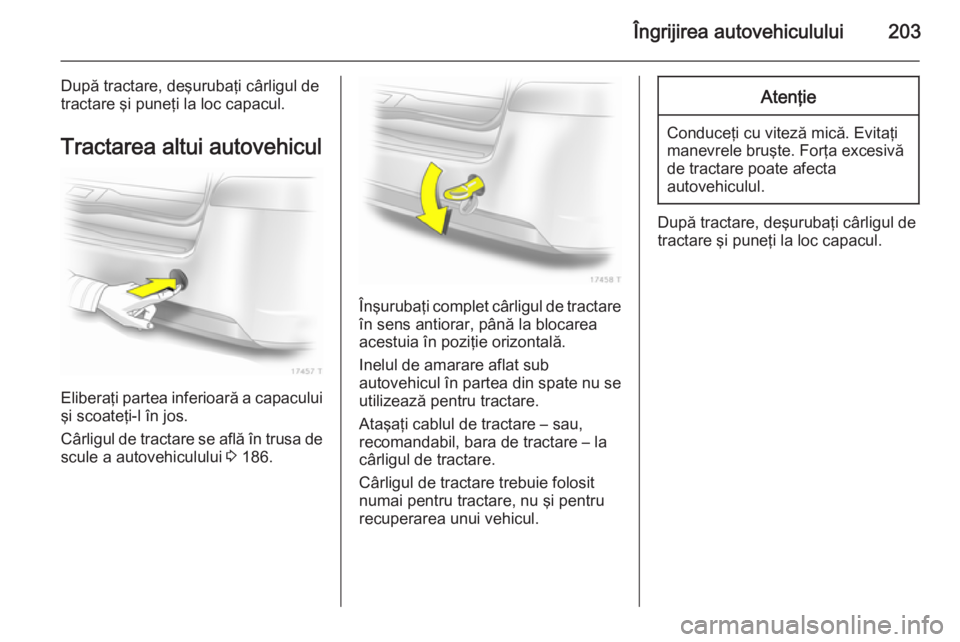

Îngrijirea autovehiculului203
După tractare, deşurubaţi cârligul de
tractare şi puneţi la loc capacul.
Tractarea altui autovehicul
Eliberaţi partea inferioară a capaculuişi scoateţi-l în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 186.
Înşurubaţi complet cârligul de tractare
în sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Inelul de amarare aflat sub
autovehicul în partea din spate nu se
utilizează pentru tractare.
Ataşaţi cablul de tractare – sau,
recomandabil, bara de tractare – la cârligul de tractare.
Cârligul de tractare trebuie folosit
numai pentru tractare, nu şi pentru
recuperarea unui vehicul.
Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
După tractare, deşurubaţi cârligul de
tractare şi puneţi la loc capacul.

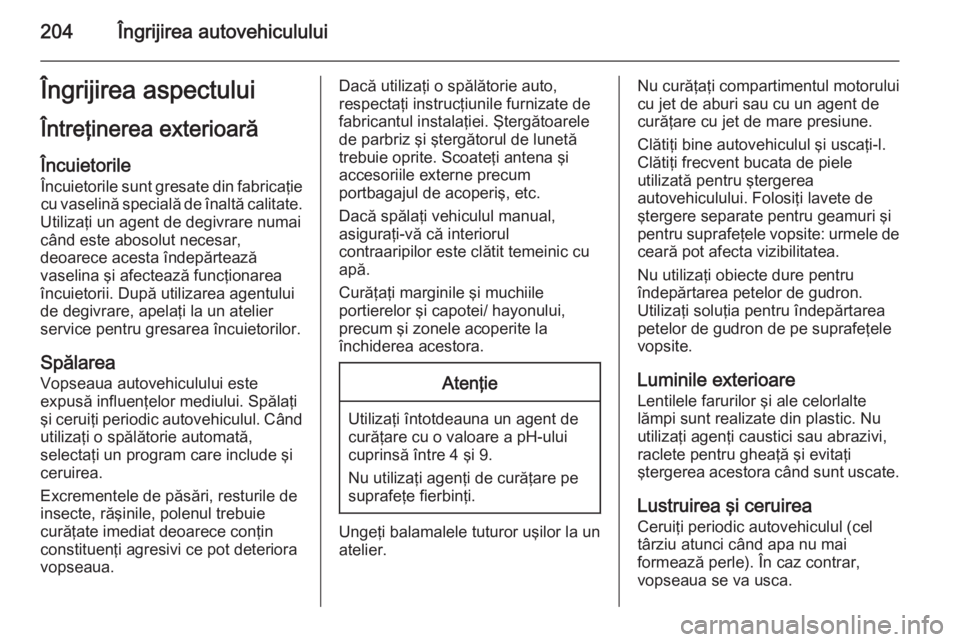

204Îngrijirea autovehicululuiÎngrijirea aspectuluiÎntreţinerea exterioarăÎncuietorile
Încuietorile sunt gresate din fabricaţie
cu vaselină specială de înaltă calitate.
Utilizaţi un agent de degivrare numai
când este abosolut necesar,
deoarece acesta îndepărtează
vaselina şi afectează funcţionarea
încuietorii. După utilizarea agentului
de degivrare, apelaţi la un atelier
service pentru gresarea încuietorilor.
Spălarea
Vopseaua autovehiculului este
expusă influenţelor mediului. Spălaţi
şi ceruiţi periodic autovehiculul. Când utilizaţi o spălătorie automată,
selectaţi un program care include şi
ceruirea.
Excrementele de păsări, resturile de
insecte, răşinile, polenul trebuie
curăţate imediat deoarece conţin
constituenţi agresivi ce pot deteriora vopseaua.Dacă utilizaţi o spălătorie auto,
respectaţi instrucţiunile furnizate de
fabricantul instalaţiei. Ştergătoarele
de parbriz şi ştergătorul de lunetă
trebuie oprite. Scoateţi antena şi
accesoriile externe precum
portbagajul de acoperiş, etc.
Dacă spălaţi vehiculul manual,
asiguraţi-vă că interiorul
contraaripilor este clătit temeinic cu
apă.
Curăţaţi marginile şi muchiile
portierelor şi capotei/ hayonului,
precum şi zonele acoperite la
închiderea acestora.Atenţie
Utilizaţi întotdeauna un agent de
curăţare cu o valoare a pH-ului cuprinsă între 4 şi 9.
Nu utilizaţi agenţi de curăţare pe
suprafeţe fierbinţi.
Ungeţi balamalele tuturor uşilor la un
atelier.
Nu curăţaţi compartimentul motorului
cu jet de aburi sau cu un agent de
curăţare cu jet de mare presiune.
Clătiţi bine autovehiculul şi uscaţi-l.
Clătiţi frecvent bucata de piele
utilizată pentru ştergerea
autovehiculului. Folosiţi lavete de
ştergere separate pentru geamuri şi
pentru suprafeţele vopsite: urmele de ceară pot afecta vizibilitatea.
Nu utilizaţi obiecte dure pentru
îndepărtarea petelor de gudron.
Utilizaţi soluţia pentru îndepărtarea petelor de gudron de pe suprafeţele
vopsite.
Luminile exterioare
Lentilele farurilor şi ale celorlalte
lămpi sunt realizate din plastic. Nu
utilizaţi agenţi caustici sau abrazivi,
raclete pentru gheaţă şi evitaţi
ştergerea acestora când sunt uscate.
Lustruirea şi ceruireaCeruiţi periodic autovehiculul (cel
târziu atunci când apa nu mai
formează perle). În caz contrar,
vopseaua se va usca.

Îngrijirea autovehiculului205
Lustruirea este necesară când
vopseaua a devenit mată şi s-au
acumulat depuneri solide pe
suprafaţa acesteia.
Lustruirea cu silicon formează o
peliculă protectoare, făcând ceruirea
inutilă.
Componentele din plastic ale
caroseriei nu trebuie tratate cu agent
de conservare sau ceară.
Geamurile şi lamelele
ştergătoarelor de parbriz
Folosiţi o lavetă ce nu lasă scame sau o piele de căprioară împreună cu
soluţie de curăţare pentru geamuri şi
de îndepărtare a insectelor.
Când curăţaţi din interior luneta,
ştergeţi-o întotdeauna în paralel cu
elementul de încălzire pentru a
împiedica defectarea.
Pentru a curăţa mecanic gheaţa,
folosiţi o racletă pentru gheaţă.
Apăsaţi ferm pe racletă astfel încât să
nu poată pătrunde murdărie între
racletă şi geam, care altfel se poate
zgâria.Curăţaţi ştergătoarele care lasă urme cu o lavetă moale şi soluţie de
curăţare pentru geamuri.
Trapa panoramică Nu folosiţi niciodată pentru curăţare
agenţi abrazivi sau diluanţi,
combustibili, soluţii puternice (de ex.
diluant de vopsea, soluţii care conţin
acetonă etc.), soluţii alcaline sau
acide, un burete dur. Nu aplicaţi
agenţi de conservare sau ceară în
partea mediană a trapei panoramice.
Jantele şi anvelopele
Nu folosiţi sisteme de spălare cu un
jet de mare presiune.
Curăţaţi jantele cu o soluţie neutră de
curăţare pentru jante.
Jantele sunt vopsite şi pot fi tratate cu aceeaşi agenţi de protecţie ca şi
vopseaua autovehiculului.Deteriorarea stratului de vopsea
Rectificaţi defectele minore ale
stratului de vopsea folosind un creion
de retuş înainte de apariţia ruginii.
Apelaţi la un atelier service pentru
repararea deteriorărilor mai extinse
ale vopselei şi a suprafeţelor afectate de rugină.
Planşeul Unele suprafeţe ale părţii inferioare a caroseriei au acoperire de protecţie
din PVC, în timp ce unele zone critice
au un strat protector durabil de ceară.
După spălarea planşeului, verificaţi
starea stratului protector de ceară şi
corectaţi dacă e necesar.
Materialele bituminoase şi din
cauciuc pot afecta acoperirea de
protecţie din PVC. Apelaţi la un atelier service pentru intervenţia asupra
părţii inferioare a caroseriei.
La intrarea şi ieşirea din sezonul rece, spălaţi partea inferioară a caroseriei
şi solicitaţi verificarea acoperirii de
protecţie din ceară.

206Îngrijirea autovehiculului
Compartimentul motorZonele din compartimentul motor
care sunt vopsite cu aceeaşi culoare
ca şi autovehiculul trebuie să fie
întreţinute în acelaşi fel ca şi restul
suprafeţelor vopsite ale
autovehiculului.
Este indicat să spălaţi
compartimentul motor la intrarea şi
ieşirea din sezonul rece şi să îl
protejaţi prin ceruire. Înainte de
spălarea compartimentului motor,
acoperiţi alternatorul şi rezervorul cu
lichid de frână cu o folie de plastic.
La spălarea motorului prin intermediul
unui dispozitiv cu jet de abur, nu
direcţionaţi jetul de abur spre
componentele sistemului ABS, ale
sistemului de aer condiţionat sau spre
cureaua de transmisie.
După spălarea motorului, apelaţi la un atelier service pentru protejarea
componentelor din compartimentul
motor prin ceruire.
Nu folosiţi sisteme de spălare cu un
jet de mare presiune.Sistemul de alimentare cu gaze
naturale Nu orientaţi jetul de aburi sau jetul de
mare presiune spre componentele sistemului de alimentare cu gaze
naturale. Este deosebit de importantă protejarea rezervorului de gaze
naturale şi a supapelor de presiune
de la partea inferioară a
autovehiculului şi de pe scutul termic
din compartimentul motor.
Aceste componente nu trebuie tratate
cu soluţii chimice de curăţare sau
soluţii de protecţie.
Curăţarea componentelor sistemului
de alimentare cu gaze naturale
trebuie efectuată de un atelier service specializat în întreţinerea
autovehiculelor pe gaze naturale.
Echipamentul de tractare
Nu curăţaţi cuplajul sferic de tractare
folosind instalaţii cu jet de abur sau jet de mare presiune.Îngrijirea interiorului
Interiorul şi tapiţeria Curăţaţi interiorul autovehiculului,
inclusiv planşa de bord şi capitonajul, cu o lavetă uscată sau o soluţie decurăţare pentru interior.
Curăţaţi tapiţeria de piele cu apă
curată şi o cârpă moale. În cazul unei murdăriri puternice, utilizaţi soluţii de
îngrijire a pielii.
Blocul instrumentelor de bord şi
afişajele trebuie curăţată numai cu
ajutorul unei lavete moi umede. Dacă
este necesar, folosiţi o soluţie slabă
de săpun.
Curăţaţi tapiţeria cu un aspirator şi o
perie. Îndepărtaţi petele folosind o
soluţie de curăţare pentru tapiţerie.
Tapiţeria poate să nu fie rezistenţă la decolorare. Acest lucru poate
determina apariţia unor decolorări
vizibile, în special în cazul tapiţeriei
deschise la culoare. Petele şi
decolorările care pot fi îndepărtate
trebuie curăţate cât mai curând
posibil.

Îngrijirea autovehiculului207
Curăţaţi centurile de siguranţă numai
cu apă călduţă şi soluţie de curăţare
pentru interior.Atenţie
Închideţi benzile Velcro, deoarece benzile Velcro deschise de pe
sistemele de închidere ale
articolelor de îmbrăcăminte pot
deteriora tapiţeria scaunelor.
Acelaşi lucru se aplică articolelor
de îmbrăcăminte cu accesorii cu
muchii ascuţite, cum ar fi
fermoarele, curelele şi pantalonii cu ţinte.
Componentele din plastic şi
cauciuc
Componentele din plastic şi cauciuc
pot fi curăţate cu aceeaşi soluţie de
curăţare utilizată pentru curăţarea
caroseriei. Utilizaţi o soluţie de
curăţare pentru interior. Nu utilizaţi
alte tipuri de soluţii. Evitaţi în special
solvenţii şi benzinele. Nu folosiţi
sisteme de spălare cu un jet de mare
presiune.

208Reparaţia şi întreţinereaReparaţia şi
întreţinereaInformaţii generale .....................208
Lichide, lubrifianţi şi piese de
schimb recomandate .................209Informaţii generale
Informaţii service Pentru a garanta o utilizare
economică şi sigură a autovehiculului
şi pentru a menţine valoarea
acestuia, este extrem de important ca
lucrările de întreţinere să fie efectuate la intervalele de timp specificate.
Programul de service pentru
autovehiculul dumneavoastră,
detaliat şi actualizat, este disponibil la
atelierul service.
Intervale de service pentru
Europa Întreţinerea autovehiculului
dumneavoastră este necesară la
fiecare 30000 de km parcurşi sau
1 an, oricare din situaţii apare prima.
Programul service pentru Europa este valabil pentru următoarele ţări:
Andorra, Austria, Belgia, Bosnia-
Herţegovina, Bulgaria, Croaţia, Cipru,
Danemarca, Elveţia, Estonia,
Finlanda, Franţa, Germania, Grecia,
Groenlanda, Islanda, Irlanda, Israel,Italia, Letonia, Lituania, Luxemburg,
Macedonia, Malta, Muntenegru,
Norvegia, Olanda, Polonia,
Portugalia, Regatul Unit al Marii
Britanii, Republica Cehă, România,
Serbia, Slovacia, Slovenia, Spania,
Suedia, Ungaria.
Intervale de service la nivel
internaţional
Întreţinerea autovehiculului
dumneavoastră este necesară la
fiecare 15000 de km parcurşi sau
1 an, oricare din situaţii apare prima.
Intervalele de service internaţional
sunt valabile pentru ţările care nu sunt
enumerate la Programul service
pentru Europa.
Confirmări Confirmarea intervenţiilor service
este înregistrată în Caietul de service
şi garanţie. Data şi kilometrajul sunt
completate cu ştampila şi semnătura
reprezentantului atelierului service.
Asiguraţi-vă că se completează
corect Caietul de service şi garanţie,
dovada permanentă a intervenţiilor
