OPEL ZAFIRA B 2014 Uporabniški priročnik

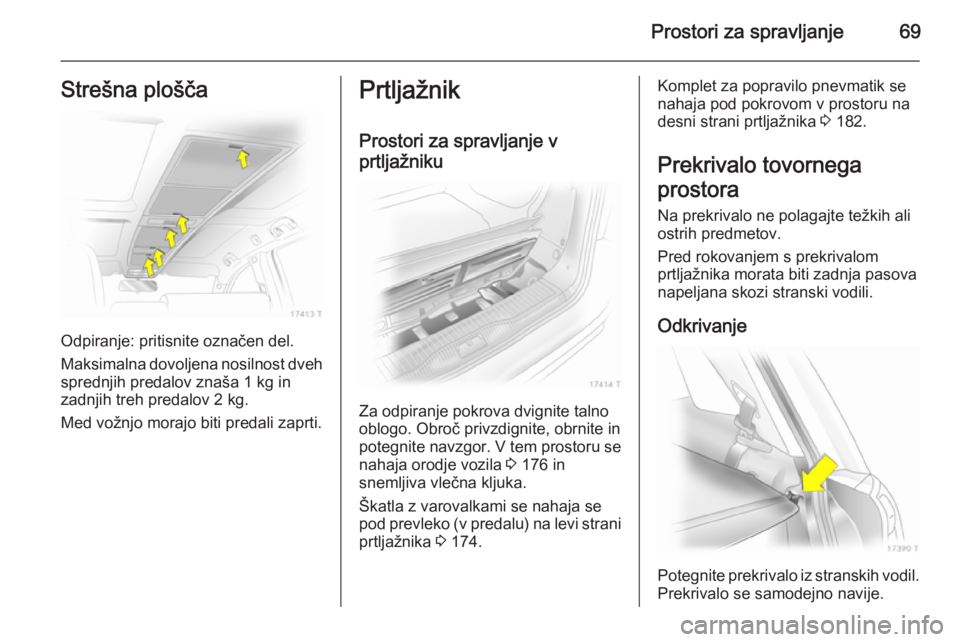

Prostori za spravljanje69Strešna plošča
Odpiranje: pritisnite označen del.
Maksimalna dovoljena nosilnost dveh
sprednjih predalov znaša 1 kg in
zadnjih treh predalov 2 kg.
Med vožnjo morajo biti predali zaprti.
Prtljažnik
Prostori za spravljanje v
prtljažniku
Za odpiranje pokrova dvignite talno
oblogo. Obroč privzdignite, obrnite in
potegnite navzgor. V tem prostoru se
nahaja orodje vozila 3 176 in
snemljiva vlečna kljuka.
Škatla z varovalkami se nahaja se
pod prevleko (v predalu) na levi strani
prtljažnika 3 174.
Komplet za popravilo pnevmatik se
nahaja pod pokrovom v prostoru na
desni strani prtljažnika 3 182.
Prekrivalo tovornega
prostora Na prekrivalo ne polagajte težkih ali
ostrih predmetov.
Pred rokovanjem s prekrivalom
prtljažnika morata biti zadnja pasova
napeljana skozi stranski vodili.
Odkrivanje
Potegnite prekrivalo iz stranskih vodil.
Prekrivalo se samodejno navije.

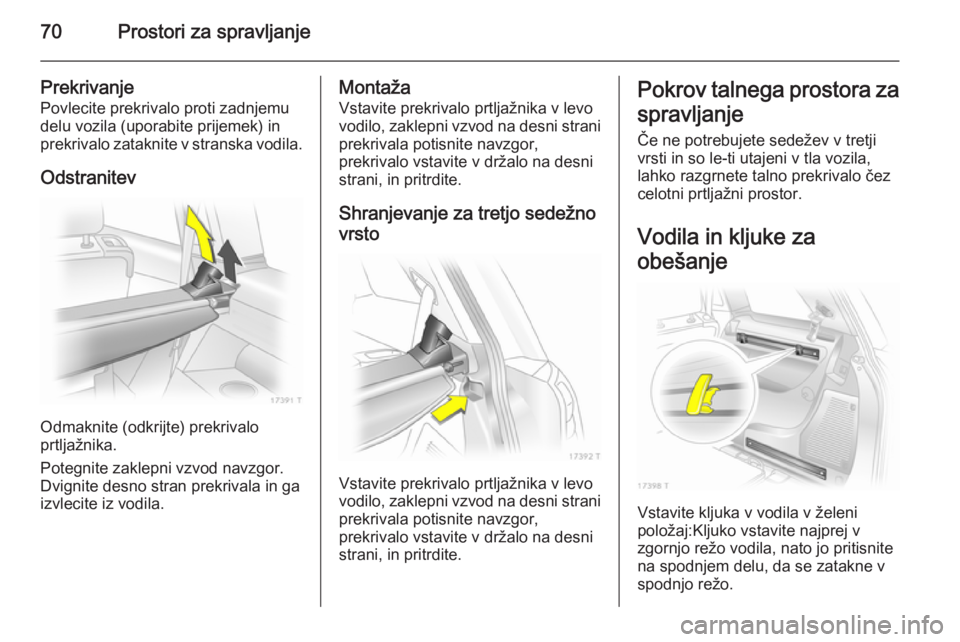

70Prostori za spravljanje
Prekrivanje
Povlecite prekrivalo proti zadnjemu
delu vozila (uporabite prijemek) in
prekrivalo zataknite v stranska vodila.
Odstranitev
Odmaknite (odkrijte) prekrivalo
prtljažnika.
Potegnite zaklepni vzvod navzgor.
Dvignite desno stran prekrivala in ga
izvlecite iz vodila.
Montaža
Vstavite prekrivalo prtljažnika v levo
vodilo, zaklepni vzvod na desni strani prekrivala potisnite navzgor,
prekrivalo vstavite v držalo na desni
strani, in pritrdite.
Shranjevanje za tretjo sedežno
vrsto
Vstavite prekrivalo prtljažnika v levo
vodilo, zaklepni vzvod na desni strani
prekrivala potisnite navzgor,
prekrivalo vstavite v držalo na desni
strani, in pritrdite.
Pokrov talnega prostora za
spravljanje Če ne potrebujete sedežev v tretji
vrsti in so le-ti utajeni v tla vozila,
lahko razgrnete talno prekrivalo čez
celotni prtljažni prostor.
Vodila in kljuke za
obešanje
Vstavite kljuka v vodila v želeni
položaj:Kljuko vstavite najprej v
zgornjo režo vodila, nato jo pritisnite
na spodnjem delu, da se zatakne v
spodnjo režo.

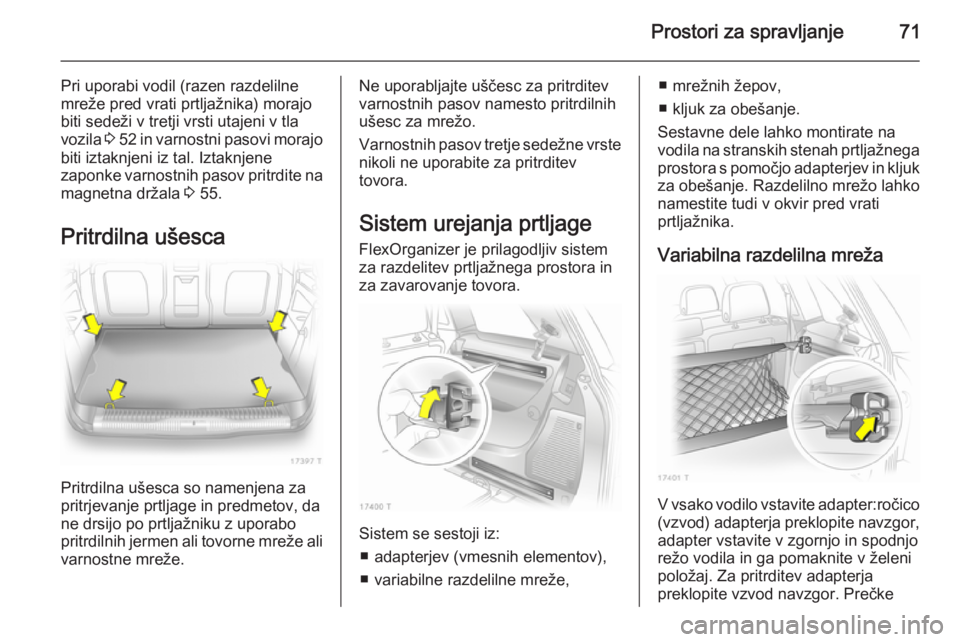

Prostori za spravljanje71
Pri uporabi vodil (razen razdelilne
mreže pred vrati prtljažnika) morajo
biti sedeži v tretji vrsti utajeni v tla
vozila 3 52 in varnostni pasovi morajo
biti iztaknjeni iz tal. Iztaknjene
zaponke varnostnih pasov pritrdite na
magnetna držala 3 55.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo
pritrdilnih jermen ali tovorne mreže ali varnostne mreže.
Ne uporabljajte uščesc za pritrditev
varnostnih pasov namesto pritrdilnih
ušesc za mrežo.
Varnostnih pasov tretje sedežne vrste
nikoli ne uporabite za pritrditev
tovora.
Sistem urejanja prtljage FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora.
Sistem se sestoji iz:
■ adapterjev (vmesnih elementov),
■ variabilne razdelilne mreže,
■ mrežnih žepov,
■ kljuk za obešanje.
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega prostora s pomočjo adapterjev in kljuk
za obešanje. Razdelilno mrežo lahko
namestite tudi v okvir pred vrati
prtljažnika.
Variabilna razdelilna mreža
V vsako vodilo vstavite adapter:ročico (vzvod) adapterja preklopite navzgor,
adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite v želeni
položaj. Za pritrditev adapterja
preklopite vzvod navzgor. Prečke

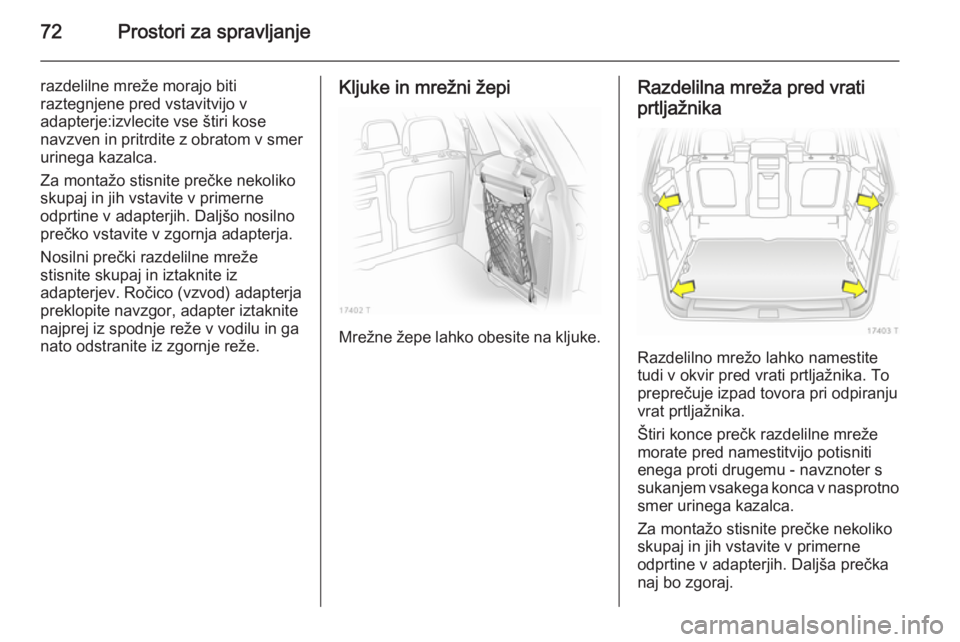

72Prostori za spravljanje
razdelilne mreže morajo biti
raztegnjene pred vstavitvijo v
adapterje:izvlecite vse štiri kose
navzven in pritrdite z obratom v smer
urinega kazalca.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih. Daljšo nosilno
prečko vstavite v zgornja adapterja.
Nosilni prečki razdelilne mreže
stisnite skupaj in iztaknite iz
adapterjev. Ročico (vzvod) adapterja
preklopite navzgor, adapter iztaknite
najprej iz spodnje reže v vodilu in ga
nato odstranite iz zgornje reže.Kljuke in mrežni žepi
Mrežne žepe lahko obesite na kljuke.
Razdelilna mreža pred vrati
prtljažnika
Razdelilno mrežo lahko namestite
tudi v okvir pred vrati prtljažnika. To
preprečuje izpad tovora pri odpiranju
vrat prtljažnika.
Štiri konce prečk razdelilne mreže
morate pred namestitvijo potisniti
enega proti drugemu - navznoter s
sukanjem vsakega konca v nasprotno
smer urinega kazalca.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih. Daljša prečka naj bo zgoraj.

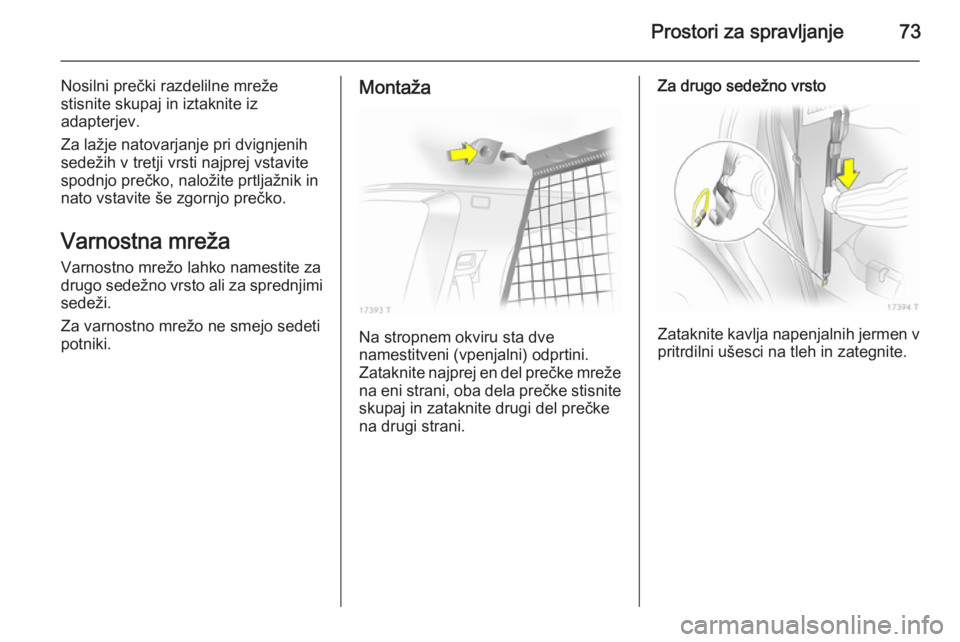

Prostori za spravljanje73
Nosilni prečki razdelilne mrežestisnite skupaj in iztaknite iz
adapterjev.
Za lažje natovarjanje pri dvignjenih
sedežih v tretji vrsti najprej vstavite
spodnjo prečko, naložite prtljažnik in
nato vstavite še zgornjo prečko.
Varnostna mreža
Varnostno mrežo lahko namestite za drugo sedežno vrsto ali za sprednjimi sedeži.
Za varnostno mrežo ne smejo sedeti potniki.Montaža
Na stropnem okviru sta dve
namestitveni (vpenjalni) odprtini. Zataknite najprej en del prečke mreže
na eni strani, oba dela prečke stisnite skupaj in zataknite drugi del prečke
na drugi strani.
Za drugo sedežno vrsto
Zataknite kavlja napenjalnih jermen v pritrdilni ušesci na tleh in zategnite.

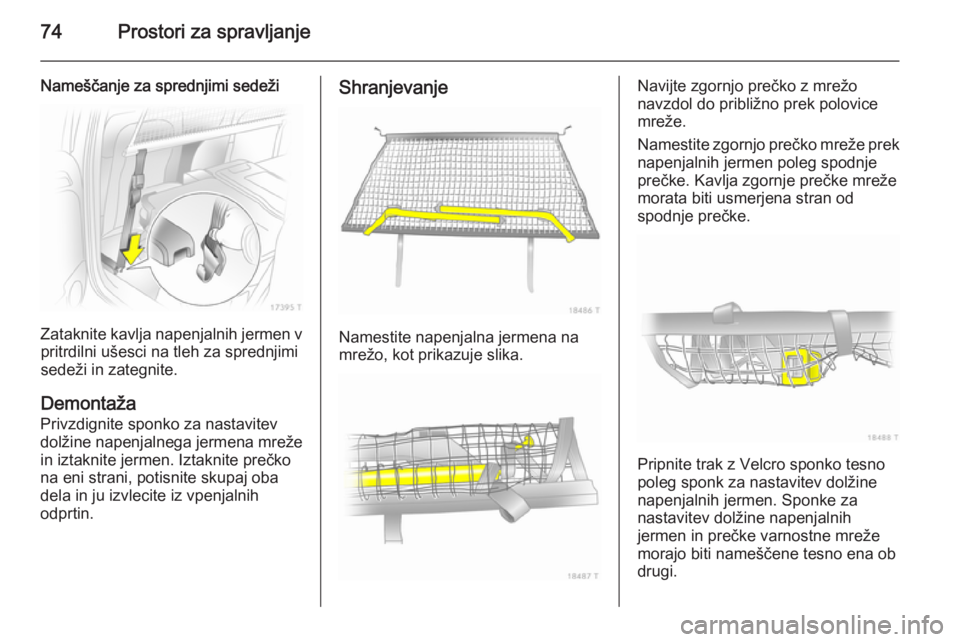

74Prostori za spravljanje
Nameščanje za sprednjimi sedeži
Zataknite kavlja napenjalnih jermen vpritrdilni ušesci na tleh za sprednjimi
sedeži in zategnite.
Demontaža
Privzdignite sponko za nastavitev
dolžine napenjalnega jermena mreže in iztaknite jermen. Iztaknite prečko
na eni strani, potisnite skupaj oba
dela in ju izvlecite iz vpenjalnih
odprtin.
Shranjevanje
Namestite napenjalna jermena na
mrežo, kot prikazuje slika.
Navijte zgornjo prečko z mrežo
navzdol do približno prek polovice
mreže.
Namestite zgornjo prečko mreže prek napenjalnih jermen poleg spodnje
prečke. Kavlja zgornje prečke mreže
morata biti usmerjena stran od
spodnje prečke.
Pripnite trak z Velcro sponko tesno
poleg sponk za nastavitev dolžine
napenjalnih jermen. Sponke za
nastavitev dolžine napenjalnih
jermen in prečke varnostne mreže
morajo biti nameščene tesno ena ob
drugi.

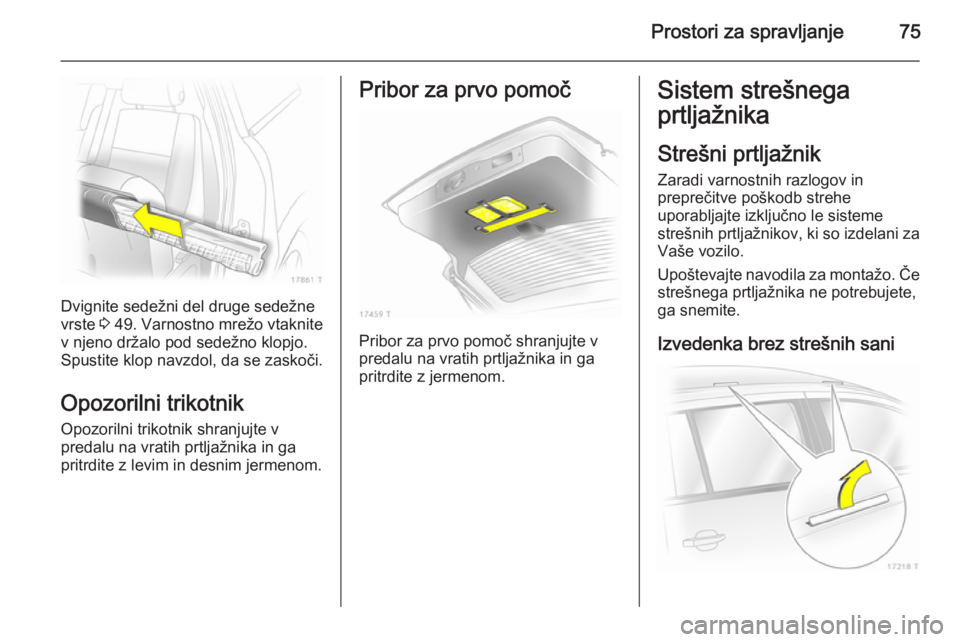

Prostori za spravljanje75
Dvignite sedežni del druge sedežne
vrste 3 49 . Varnostno mrežo vtaknite
v njeno držalo pod sedežno klopjo.
Spustite klop navzdol, da se zaskoči.
Opozorilni trikotnik Opozorilni trikotnik shranjujte v
predalu na vratih prtljažnika in ga
pritrdite z levim in desnim jermenom.
Pribor za prvo pomoč
Pribor za prvo pomoč shranjujte v
predalu na vratih prtljažnika in ga pritrdite z jermenom.
Sistem strešnega
prtljažnika
Strešni prtljažnik Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.
Izvedenka brez strešnih sani

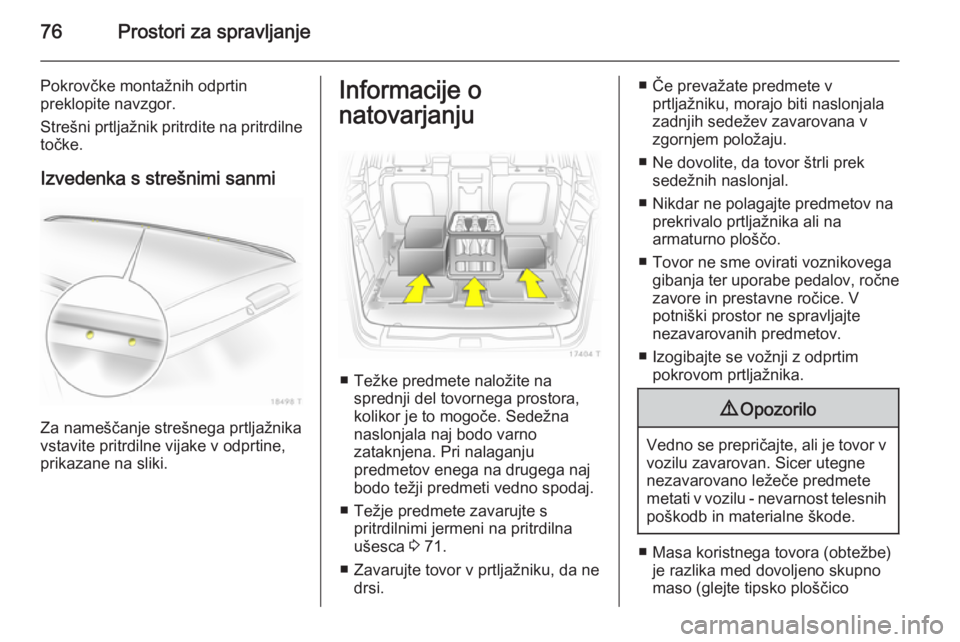

76Prostori za spravljanje
Pokrovčke montažnih odprtin
preklopite navzgor.
Strešni prtljažnik pritrdite na pritrdilne
točke.
Izvedenka s strešnimi sanmi
Za nameščanje strešnega prtljažnika
vstavite pritrdilne vijake v odprtine,
prikazane na sliki.
Informacije o
natovarjanju
■ Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala naj bodo varno
zataknjena. Pri nalaganju
predmetov enega na drugega naj
bodo težji predmeti vedno spodaj.
■ Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 71.
■ Zavarujte tovor v prtljažniku, da ne drsi.
■ Če prevažate predmete vprtljažniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
■ Ne dovolite, da tovor štrli prek sedežnih naslonjal.
■ Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo.
■ Tovor ne sme ovirati voznikovega gibanja ter uporabe pedalov, ročne
zavore in prestavne ročice. V
potniški prostor ne spravljajte
nezavarovanih predmetov.
■ Izogibajte se vožnji z odprtim pokrovom prtljažnika.9 Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
■ Masa koristnega tovora (obtežbe) je razlika med dovoljeno skupno
maso (glejte tipsko ploščico

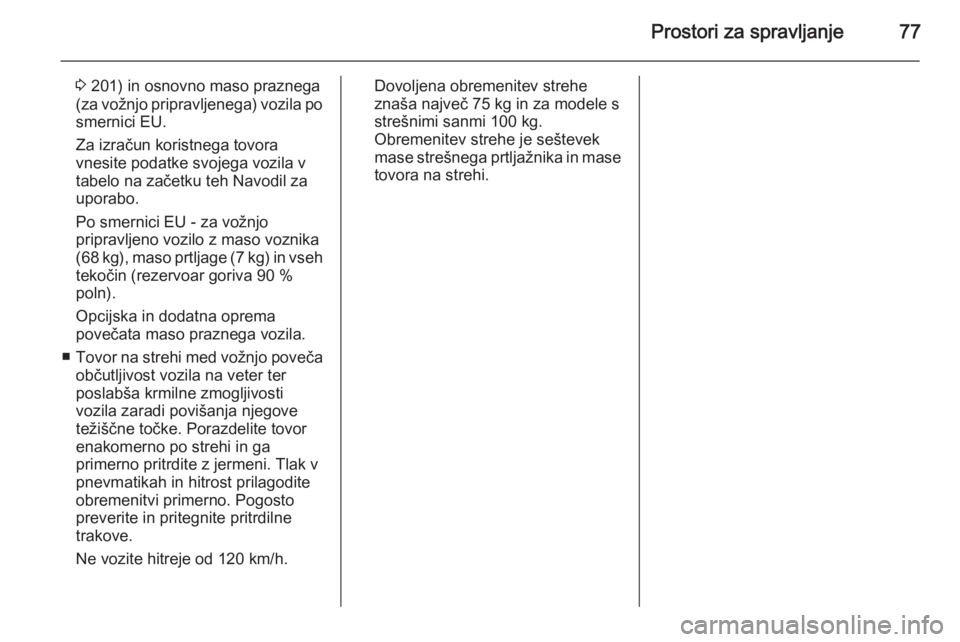

Prostori za spravljanje77
3 201) in osnovno maso praznega
(za vožnjo pripravljenega) vozila po smernici EU.
Za izračun koristnega tovora
vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso voznika
( 68 kg), maso prtljage (7 kg) in vseh
tekočin (rezervoar goriva 90 %
poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
■ Tovor na strehi med vožnjo poveča
občutljivost vozila na veter ter
poslabša krmilne zmogljivosti
vozila zaradi povišanja njegove
težiščne točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak v
pnevmatikah in hitrost prilagodite
obremenitvi primerno. Pogosto
preverite in pritegnite pritrdilne
trakove.
Ne vozite hitreje od 120 km/h.Dovoljena obremenitev strehe
znaša največ 75 kg in za modele s
strešnimi sanmi 100 kg.
Obremenitev strehe je seštevek mase strešnega prtljažnika in mase tovora na strehi.

78Instrumenti in upravni elementiInstrumenti in upravni
elementiUpravni elementi ..........................78
Kontrolne lučke, indikatorji in merilniki ........................................ 84
Informacijski prikazovalniki ..........95
Opozorila in obvestila o vozilu ...102
Potovalni računalnik ..................105Upravni elementi
Nastavitev volana
Sprostite ročico, nastavite volan,
zataknite ročico v zavarovan položaj.
Volana ne nastavljajte pri
premikajočem vozilu in/ali blokiranem
volanu.
Upravna stikala na volanu
Infotainment sistem in Info-Display
lahko upravljate tudi s stikali na
volanu.
Nadaljnje informacije v navodilih za uporabo Infotainment sistema.
