OPEL ZAFIRA C 2014.5 Betriebsanleitung (in German)

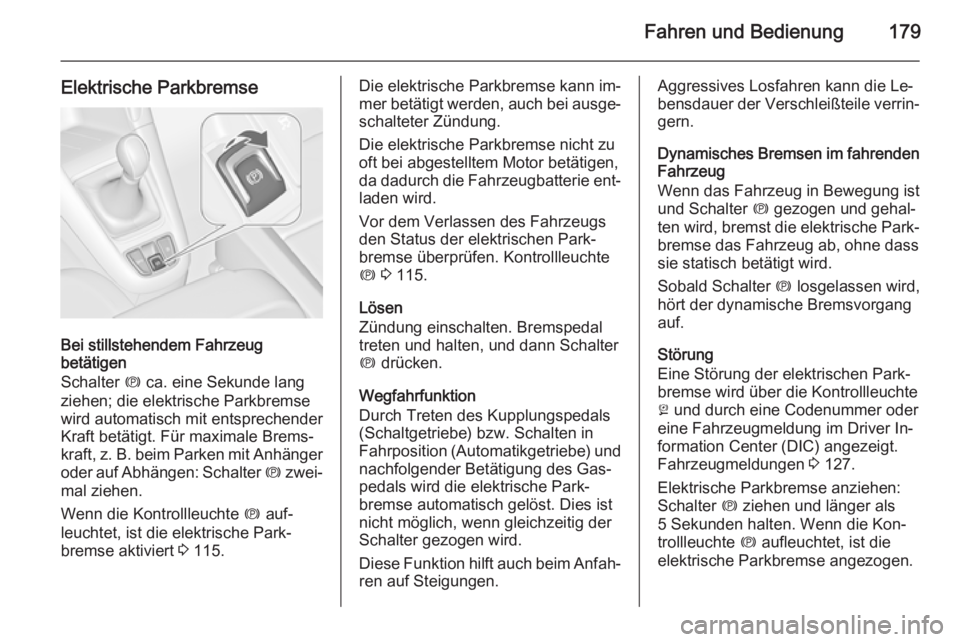

Fahren und Bedienung179
Elektrische Parkbremse
Bei stillstehendem Fahrzeug
betätigen
Schalter m ca. eine Sekunde lang
ziehen; die elektrische Parkbremse
wird automatisch mit entsprechender
Kraft betätigt. Für maximale Brems‐
kraft, z. B. beim Parken mit Anhänger
oder auf Abhängen: Schalter m zwei‐
mal ziehen.
Wenn die Kontrollleuchte m auf‐
leuchtet, ist die elektrische Park‐ bremse aktiviert 3 115.
Die elektrische Parkbremse kann im‐
mer betätigt werden, auch bei ausge‐ schalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie ent‐
laden wird.
Vor dem Verlassen des Fahrzeugs
den Status der elektrischen Park‐
bremse überprüfen. Kontrollleuchte
m 3 115.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Durch Treten des Kupplungspedals
(Schaltgetriebe) bzw. Schalten in
Fahrposition (Automatikgetriebe) und
nachfolgender Betätigung des Gas‐
pedals wird die elektrische Park‐
bremse automatisch gelöst. Dies ist
nicht möglich, wenn gleichzeitig der
Schalter gezogen wird.
Diese Funktion hilft auch beim Anfah‐ ren auf Steigungen.Aggressives Losfahren kann die Le‐
bensdauer der Verschleißteile verrin‐ gern.
Dynamisches Bremsen im fahrenden
Fahrzeug
Wenn das Fahrzeug in Bewegung ist
und Schalter m gezogen und gehal‐
ten wird, bremst die elektrische Park‐
bremse das Fahrzeug ab, ohne dass
sie statisch betätigt wird.
Sobald Schalter m losgelassen wird,
hört der dynamische Bremsvorgang
auf.
Störung
Eine Störung der elektrischen Park‐
bremse wird über die Kontrollleuchte
j und durch eine Codenummer oder
eine Fahrzeugmeldung im Driver In‐
formation Center (DIC) angezeigt.
Fahrzeugmeldungen 3 127.
Elektrische Parkbremse anziehen:
Schalter m ziehen und länger als
5 Sekunden halten. Wenn die Kon‐
trollleuchte m aufleuchtet, ist die
elektrische Parkbremse angezogen.

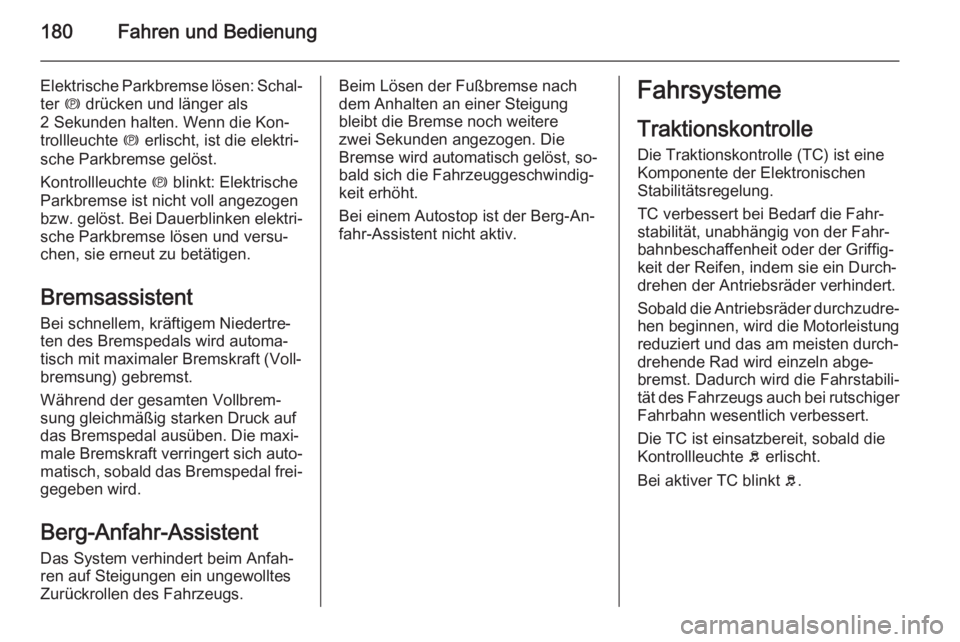

180Fahren und Bedienung
Elektrische Parkbremse lösen: Schal‐ter m drücken und länger als
2 Sekunden halten. Wenn die Kon‐
trollleuchte m erlischt, ist die elektri‐
sche Parkbremse gelöst.
Kontrollleuchte m blinkt: Elektrische
Parkbremse ist nicht voll angezogen
bzw. gelöst. Bei Dauerblinken elektri‐
sche Parkbremse lösen und versu‐
chen, sie erneut zu betätigen.
Bremsassistent
Bei schnellem, kräftigem Niedertre‐
ten des Bremspedals wird automa‐
tisch mit maximaler Bremskraft (Voll‐
bremsung) gebremst.
Während der gesamten Vollbrem‐
sung gleichmäßig starken Druck auf
das Bremspedal ausüben. Die maxi‐
male Bremskraft verringert sich auto‐
matisch, sobald das Bremspedal frei‐ gegeben wird.
Berg-Anfahr-Assistent
Das System verhindert beim Anfah‐
ren auf Steigungen ein ungewolltes
Zurückrollen des Fahrzeugs.Beim Lösen der Fußbremse nach
dem Anhalten an einer Steigung
bleibt die Bremse noch weitere
zwei Sekunden angezogen. Die
Bremse wird automatisch gelöst, so‐
bald sich die Fahrzeuggeschwindig‐
keit erhöht.
Bei einem Autostop ist der Berg-An‐
fahr-Assistent nicht aktiv.Fahrsysteme
Traktionskontrolle
Die Traktionskontrolle (TC) ist eine
Komponente der Elektronischen
Stabilitätsregelung.
TC verbessert bei Bedarf die Fahr‐ stabilität, unabhängig von der Fahr‐bahnbeschaffenheit oder der Griffig‐
keit der Reifen, indem sie ein Durch‐
drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐ hen beginnen, wird die Motorleistung
reduziert und das am meisten durch‐
drehende Rad wird einzeln abge‐
bremst. Dadurch wird die Fahrstabili‐
tät des Fahrzeugs auch bei rutschiger Fahrbahn wesentlich verbessert.
Die TC ist einsatzbereit, sobald die
Kontrollleuchte b erlischt.
Bei aktiver TC blinkt b.

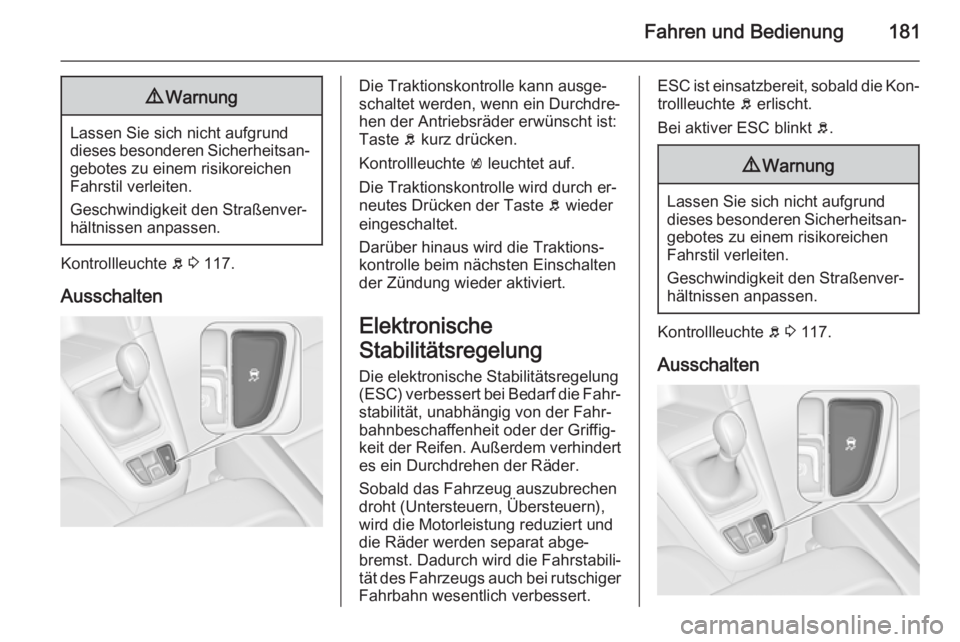

Fahren und Bedienung1819Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 117.
Ausschalten
Die Traktionskontrolle kann ausge‐
schaltet werden, wenn ein Durchdre‐
hen der Antriebsräder erwünscht ist:
Taste b kurz drücken.
Kontrollleuchte k leuchtet auf.
Die Traktionskontrolle wird durch er‐ neutes Drücken der Taste b wieder
eingeschaltet.
Darüber hinaus wird die Traktions‐
kontrolle beim nächsten Einschalten
der Zündung wieder aktiviert.
Elektronische
Stabilitätsregelung
Die elektronische Stabilitätsregelung (ESC) verbessert bei Bedarf die Fahr‐ stabilität, unabhängig von der Fahr‐bahnbeschaffenheit oder der Griffig‐
keit der Reifen. Außerdem verhindert
es ein Durchdrehen der Räder.
Sobald das Fahrzeug auszubrechen
droht (Untersteuern, Übersteuern),
wird die Motorleistung reduziert und
die Räder werden separat abge‐
bremst. Dadurch wird die Fahrstabili‐
tät des Fahrzeugs auch bei rutschiger Fahrbahn wesentlich verbessert.ESC ist einsatzbereit, sobald die Kon‐
trollleuchte b erlischt.
Bei aktiver ESC blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 117.
Ausschalten

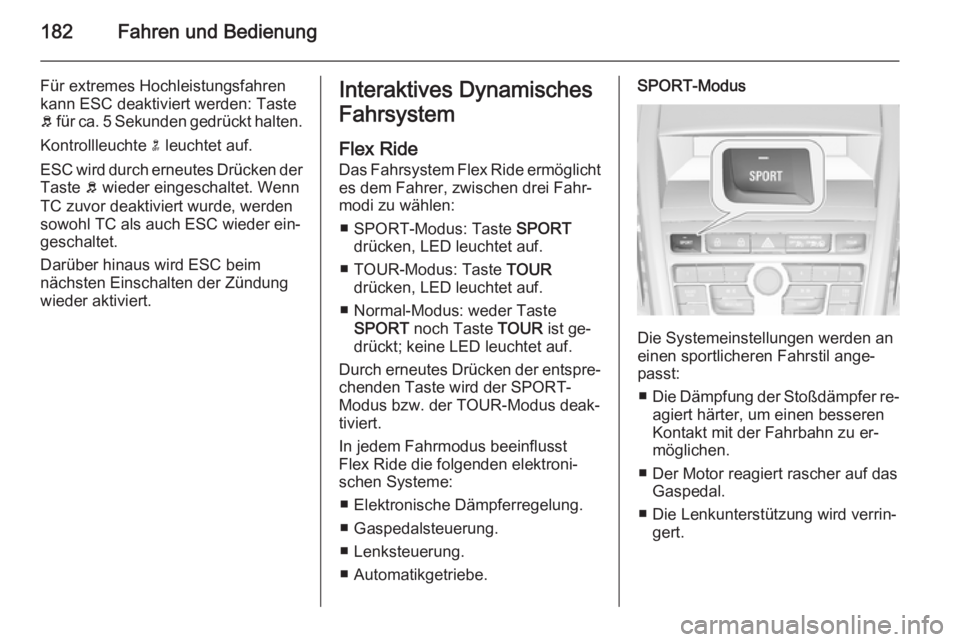

182Fahren und Bedienung
Für extremes Hochleistungsfahren
kann ESC deaktiviert werden: Taste
b für ca. 5 Sekunden gedrückt halten.
Kontrollleuchte n leuchtet auf.
ESC wird durch erneutes Drücken der Taste b wieder eingeschaltet. Wenn
TC zuvor deaktiviert wurde, werden
sowohl TC als auch ESC wieder ein‐
geschaltet.
Darüber hinaus wird ESC beim
nächsten Einschalten der Zündung
wieder aktiviert.Interaktives Dynamisches
Fahrsystem
Flex Ride Das Fahrsystem Flex Ride ermöglicht
es dem Fahrer, zwischen drei Fahr‐
modi zu wählen:
■ SPORT-Modus: Taste SPORT
drücken, LED leuchtet auf.
■ TOUR-Modus: Taste TOUR
drücken, LED leuchtet auf.
■ Normal-Modus: weder Taste SPORT noch Taste TOUR ist ge‐
drückt; keine LED leuchtet auf.
Durch erneutes Drücken der entspre‐ chenden Taste wird der SPORT-
Modus bzw. der TOUR-Modus deak‐
tiviert.
In jedem Fahrmodus beeinflusst
Flex Ride die folgenden elektroni‐
schen Systeme:
■ Elektronische Dämpferregelung.
■ Gaspedalsteuerung.
■ Lenksteuerung.
■ Automatikgetriebe.SPORT-Modus
Die Systemeinstellungen werden an
einen sportlicheren Fahrstil ange‐
passt:
■ Die Dämpfung der Stoßdämpfer re‐
agiert härter, um einen besseren Kontakt mit der Fahrbahn zu er‐möglichen.
■ Der Motor reagiert rascher auf das Gaspedal.
■ Die Lenkunterstützung wird verrin‐ gert.

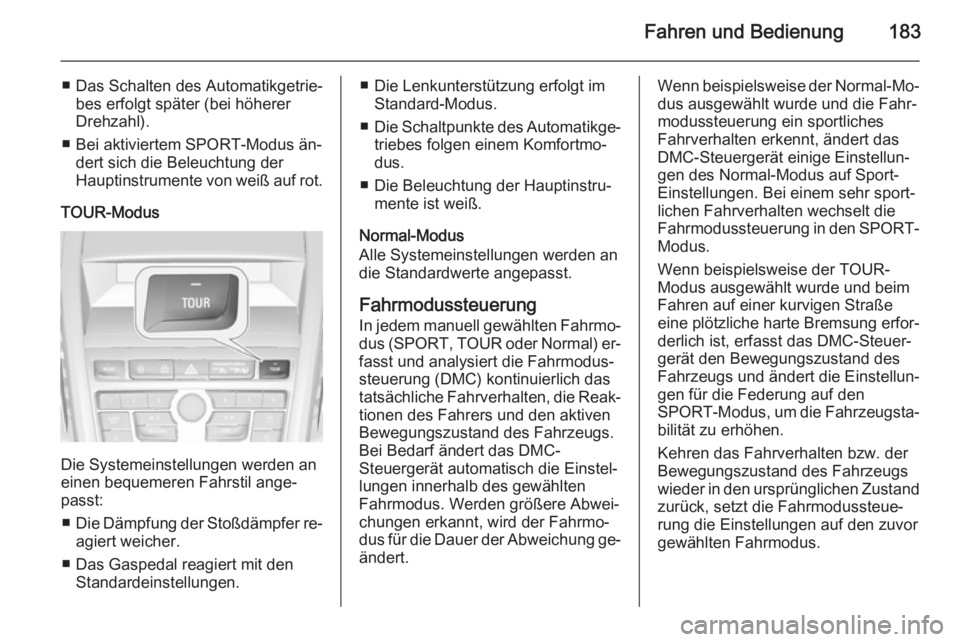

Fahren und Bedienung183
■ Das Schalten des Automatikgetrie‐bes erfolgt später (bei höherer
Drehzahl).
■ Bei aktiviertem SPORT-Modus än‐ dert sich die Beleuchtung der
Hauptinstrumente von weiß auf rot.
TOUR-Modus
Die Systemeinstellungen werden an
einen bequemeren Fahrstil ange‐ passt:
■ Die Dämpfung der Stoßdämpfer re‐
agiert weicher.
■ Das Gaspedal reagiert mit den Standardeinstellungen.
■ Die Lenkunterstützung erfolgt imStandard-Modus.
■ Die Schaltpunkte des Automatikge‐
triebes folgen einem Komfortmo‐
dus.
■ Die Beleuchtung der Hauptinstru‐ mente ist weiß.
Normal-Modus
Alle Systemeinstellungen werden an
die Standardwerte angepasst.
Fahrmodussteuerung
In jedem manuell gewählten Fahrmo‐
dus ( SPORT , TOUR oder Normal) er‐
fasst und analysiert die Fahrmodus‐
steuerung (DMC) kontinuierlich das
tatsächliche Fahrverhalten, die Reak‐
tionen des Fahrers und den aktiven
Bewegungszustand des Fahrzeugs.
Bei Bedarf ändert das DMC-
Steuergerät automatisch die Einstel‐ lungen innerhalb des gewählten
Fahrmodus. Werden größere Abwei‐
chungen erkannt, wird der Fahrmo‐
dus für die Dauer der Abweichung ge‐
ändert.Wenn beispielsweise der Normal-Mo‐ dus ausgewählt wurde und die Fahr‐
modussteuerung ein sportliches
Fahrverhalten erkennt, ändert das
DMC-Steuergerät einige Einstellun‐
gen des Normal-Modus auf Sport-
Einstellungen. Bei einem sehr sport‐
lichen Fahrverhalten wechselt die
Fahrmodussteuerung in den SPORT-
Modus.
Wenn beispielsweise der TOUR-
Modus ausgewählt wurde und beim
Fahren auf einer kurvigen Straße eine plötzliche harte Bremsung erfor‐
derlich ist, erfasst das DMC-Steuer‐
gerät den Bewegungszustand des
Fahrzeugs und ändert die Einstellun‐
gen für die Federung auf den
SPORT-Modus , um die Fahrzeugsta‐
bilität zu erhöhen.
Kehren das Fahrverhalten bzw. der
Bewegungszustand des Fahrzeugs
wieder in den ursprünglichen Zustand zurück, setzt die Fahrmodussteue‐
rung die Einstellungen auf den zuvor
gewählten Fahrmodus.

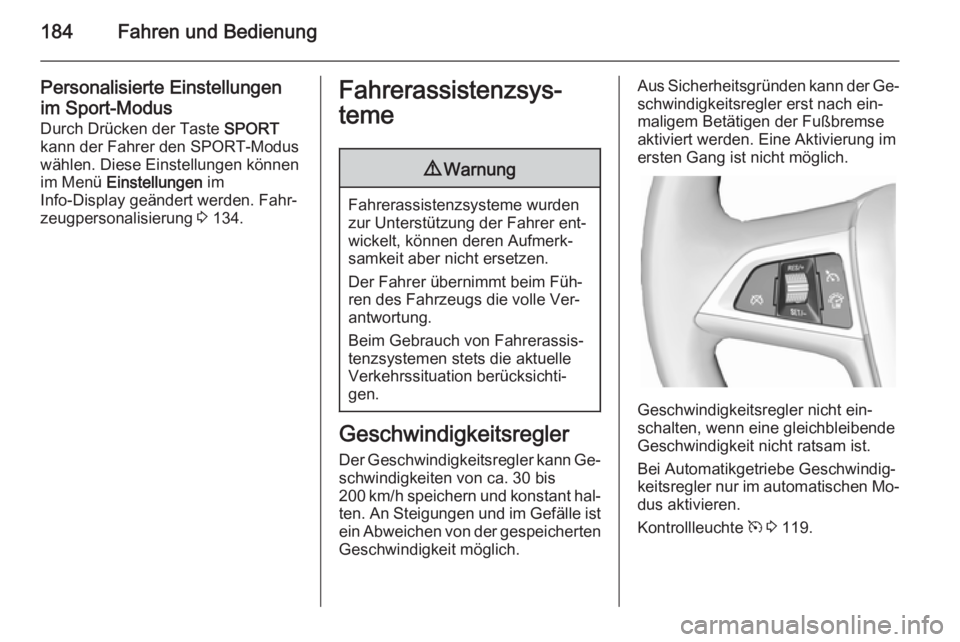

184Fahren und Bedienung
Personalisierte Einstellungen
im Sport-Modus
Durch Drücken der Taste SPORT
kann der Fahrer den SPORT-Modus wählen. Diese Einstellungen können
im Menü Einstellungen im
Info-Display geändert werden. Fahr‐ zeugpersonalisierung 3 134.Fahrerassistenzsys‐
teme9 Warnung
Fahrerassistenzsysteme wurden
zur Unterstützung der Fahrer ent‐
wickelt, können deren Aufmerk‐
samkeit aber nicht ersetzen.
Der Fahrer übernimmt beim Füh‐
ren des Fahrzeugs die volle Ver‐
antwortung.
Beim Gebrauch von Fahrerassis‐
tenzsystemen stets die aktuelle
Verkehrssituation berücksichti‐
gen.
Geschwindigkeitsregler
Der Geschwindigkeitsregler kann Ge‐
schwindigkeiten von ca. 30 bis
200 km/h speichern und konstant hal‐ ten. An Steigungen und im Gefälle ist
ein Abweichen von der gespeicherten Geschwindigkeit möglich.
Aus Sicherheitsgründen kann der Ge‐
schwindigkeitsregler erst nach ein‐
maligem Betätigen der Fußbremse aktiviert werden. Eine Aktivierung imersten Gang ist nicht möglich.
Geschwindigkeitsregler nicht ein‐
schalten, wenn eine gleichbleibende Geschwindigkeit nicht ratsam ist.
Bei Automatikgetriebe Geschwindig‐
keitsregler nur im automatischen Mo‐ dus aktivieren.
Kontrollleuchte m 3 119.

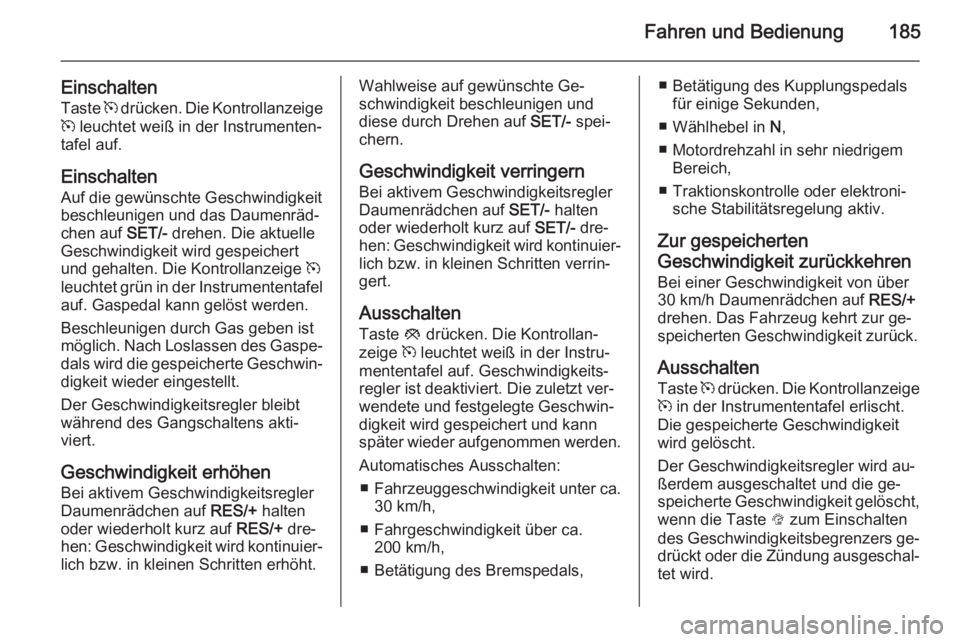

Fahren und Bedienung185
EinschaltenTaste m drücken. Die Kontrollanzeige
m leuchtet weiß in der Instrumenten‐
tafel auf.
Einschalten
Auf die gewünschte Geschwindigkeit beschleunigen und das Daumenräd‐
chen auf SET/- drehen. Die aktuelle
Geschwindigkeit wird gespeichert
und gehalten. Die Kontrollanzeige m
leuchtet grün in der Instrumententafel auf. Gaspedal kann gelöst werden.
Beschleunigen durch Gas geben ist
möglich. Nach Loslassen des Gaspe‐
dals wird die gespeicherte Geschwin‐
digkeit wieder eingestellt.
Der Geschwindigkeitsregler bleibt
während des Gangschaltens akti‐
viert.
Geschwindigkeit erhöhenBei aktivem Geschwindigkeitsregler
Daumenrädchen auf RES/+ halten
oder wiederholt kurz auf RES/+ dre‐
hen: Geschwindigkeit wird kontinuier‐
lich bzw. in kleinen Schritten erhöht.Wahlweise auf gewünschte Ge‐
schwindigkeit beschleunigen und
diese durch Drehen auf SET/- spei‐
chern.
Geschwindigkeit verringern
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf SET/- halten
oder wiederholt kurz auf SET/- dre‐
hen: Geschwindigkeit wird kontinuier‐ lich bzw. in kleinen Schritten verrin‐
gert.
Ausschalten
Taste y drücken. Die Kontrollan‐
zeige m leuchtet weiß in der Instru‐
mententafel auf. Geschwindigkeits‐
regler ist deaktiviert. Die zuletzt ver‐
wendete und festgelegte Geschwin‐
digkeit wird gespeichert und kann
später wieder aufgenommen werden.
Automatisches Ausschalten: ■ Fahrzeuggeschwindigkeit unter ca.
30 km/h,
■ Fahrgeschwindigkeit über ca. 200 km/h,
■ Betätigung des Bremspedals,■ Betätigung des Kupplungspedals für einige Sekunden,
■ Wählhebel in N,
■ Motordrehzahl in sehr niedrigem Bereich,
■ Traktionskontrolle oder elektroni‐ sche Stabilitätsregelung aktiv.
Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über 30 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur ge‐ speicherten Geschwindigkeit zurück.
Ausschalten Taste m drücken. Die Kontrollanzeige
m in der Instrumententafel erlischt.
Die gespeicherte Geschwindigkeit
wird gelöscht.
Der Geschwindigkeitsregler wird au‐
ßerdem ausgeschaltet und die ge‐
speicherte Geschwindigkeit gelöscht, wenn die Taste L zum Einschalten
des Geschwindigkeitsbegrenzers ge‐
drückt oder die Zündung ausgeschal‐ tet wird.

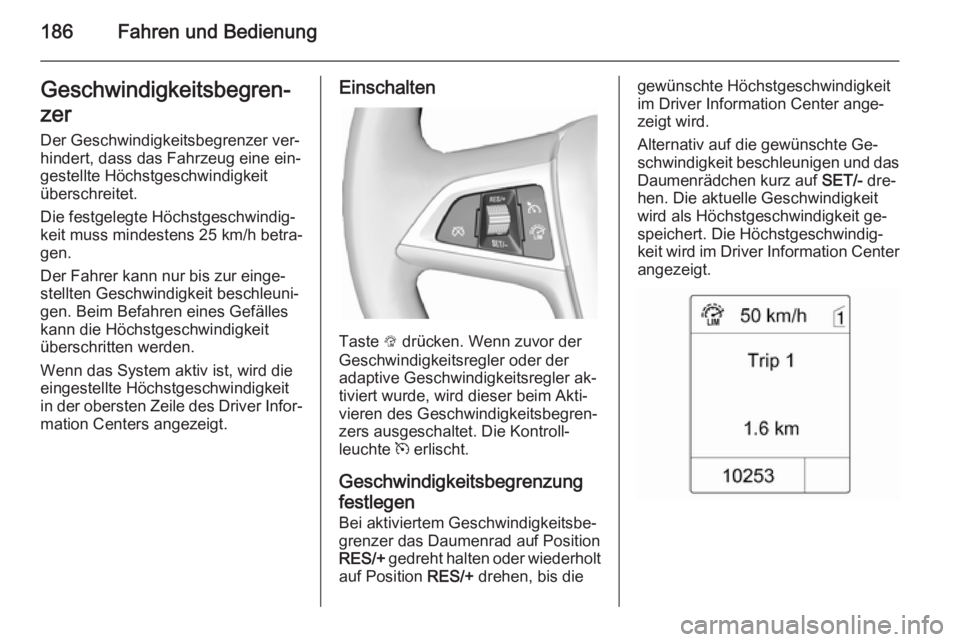

186Fahren und BedienungGeschwindigkeitsbegren‐
zer
Der Geschwindigkeitsbegrenzer ver‐
hindert, dass das Fahrzeug eine ein‐ gestellte Höchstgeschwindigkeit
überschreitet.
Die festgelegte Höchstgeschwindig‐
keit muss mindestens 25 km/h betra‐
gen.
Der Fahrer kann nur bis zur einge‐
stellten Geschwindigkeit beschleuni‐
gen. Beim Befahren eines Gefälles
kann die Höchstgeschwindigkeit
überschritten werden.
Wenn das System aktiv ist, wird die
eingestellte Höchstgeschwindigkeit
in der obersten Zeile des Driver Infor‐ mation Centers angezeigt.Einschalten
Taste L drücken. Wenn zuvor der
Geschwindigkeitsregler oder der adaptive Geschwindigkeitsregler ak‐
tiviert wurde, wird dieser beim Akti‐
vieren des Geschwindigkeitsbegren‐
zers ausgeschaltet. Die Kontroll‐ leuchte m erlischt.
Geschwindigkeitsbegrenzung festlegen
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ gedreht halten oder wiederholt
auf Position RES/+ drehen, bis die
gewünschte Höchstgeschwindigkeit
im Driver Information Center ange‐
zeigt wird.
Alternativ auf die gewünschte Ge‐
schwindigkeit beschleunigen und das
Daumenrädchen kurz auf SET/- dre‐
hen. Die aktuelle Geschwindigkeit
wird als Höchstgeschwindigkeit ge‐
speichert. Die Höchstgeschwindig‐
keit wird im Driver Information Center
angezeigt.

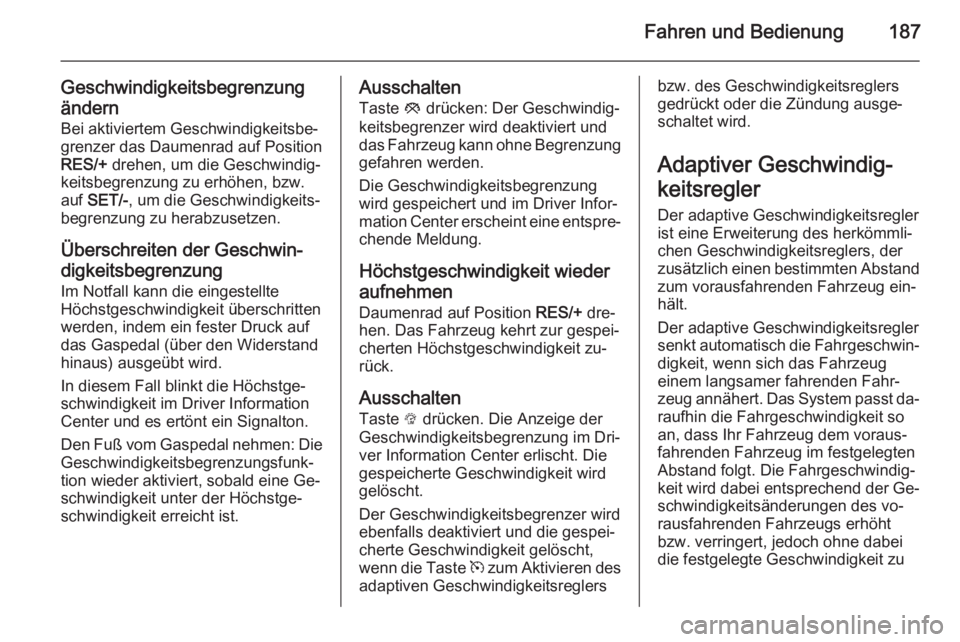

Fahren und Bedienung187
Geschwindigkeitsbegrenzungändern Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ drehen, um die Geschwindig‐
keitsbegrenzung zu erhöhen, bzw.
auf SET/- , um die Geschwindigkeits‐
begrenzung zu herabzusetzen.
Überschreiten der Geschwin‐
digkeitsbegrenzung Im Notfall kann die eingestellte
Höchstgeschwindigkeit überschritten
werden, indem ein fester Druck auf
das Gaspedal (über den Widerstand
hinaus) ausgeübt wird.
In diesem Fall blinkt die Höchstge‐
schwindigkeit im Driver Information
Center und es ertönt ein Signalton.
Den Fuß vom Gaspedal nehmen: Die
Geschwindigkeitsbegrenzungsfunk‐
tion wieder aktiviert, sobald eine Ge‐
schwindigkeit unter der Höchstge‐
schwindigkeit erreicht ist.Ausschalten
Taste y drücken: Der Geschwindig‐
keitsbegrenzer wird deaktiviert und
das Fahrzeug kann ohne Begrenzung gefahren werden.
Die Geschwindigkeitsbegrenzung
wird gespeichert und im Driver Infor‐
mation Center erscheint eine entspre‐
chende Meldung.
Höchstgeschwindigkeit wieder
aufnehmen
Daumenrad auf Position RES/+ dre‐
hen. Das Fahrzeug kehrt zur gespei‐
cherten Höchstgeschwindigkeit zu‐
rück.
Ausschalten Taste L drücken. Die Anzeige der
Geschwindigkeitsbegrenzung im Dri‐
ver Information Center erlischt. Die
gespeicherte Geschwindigkeit wird
gelöscht.
Der Geschwindigkeitsbegrenzer wird
ebenfalls deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht,
wenn die Taste m zum Aktivieren des
adaptiven Geschwindigkeitsreglersbzw. des Geschwindigkeitsreglers
gedrückt oder die Zündung ausge‐ schaltet wird.
Adaptiver Geschwindig‐
keitsregler
Der adaptive Geschwindigkeitsregler
ist eine Erweiterung des herkömmli‐
chen Geschwindigkeitsreglers, der
zusätzlich einen bestimmten Abstand zum vorausfahrenden Fahrzeug ein‐
hält.
Der adaptive Geschwindigkeitsregler
senkt automatisch die Fahrgeschwin‐ digkeit, wenn sich das Fahrzeug
einem langsamer fahrenden Fahr‐
zeug annähert. Das System passt da‐
raufhin die Fahrgeschwindigkeit so
an, dass Ihr Fahrzeug dem voraus‐
fahrenden Fahrzeug im festgelegten
Abstand folgt. Die Fahrgeschwindig‐
keit wird dabei entsprechend der Ge‐
schwindigkeitsänderungen des vo‐
rausfahrenden Fahrzeugs erhöht
bzw. verringert, jedoch ohne dabei
die festgelegte Geschwindigkeit zu

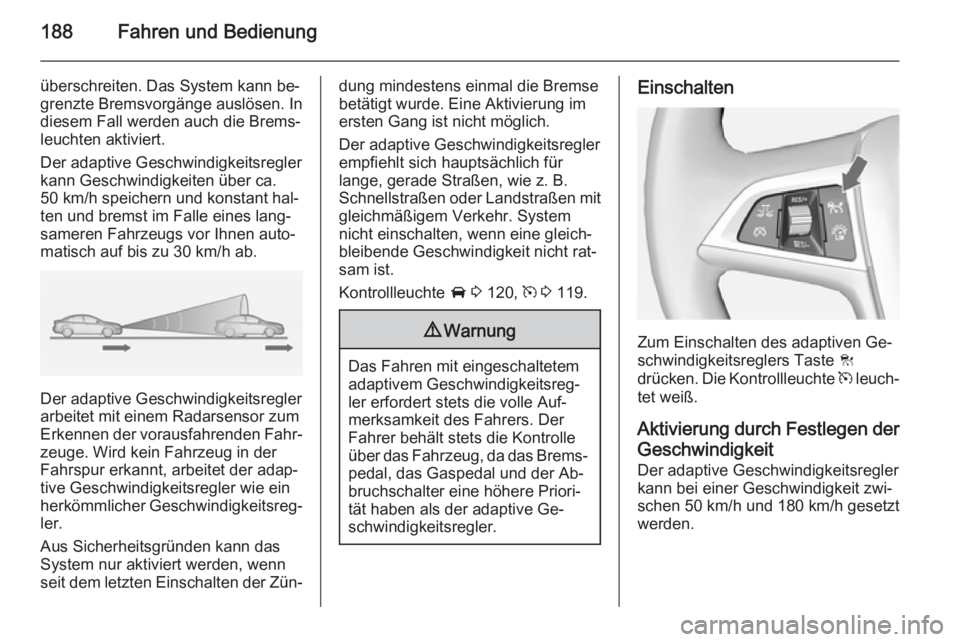

188Fahren und Bedienung
überschreiten. Das System kann be‐grenzte Bremsvorgänge auslösen. In
diesem Fall werden auch die Brems‐
leuchten aktiviert.
Der adaptive Geschwindigkeitsregler
kann Geschwindigkeiten über ca.
50 km/h speichern und konstant hal‐
ten und bremst im Falle eines lang‐
sameren Fahrzeugs vor Ihnen auto‐
matisch auf bis zu 30 km/h ab.
Der adaptive Geschwindigkeitsregler
arbeitet mit einem Radarsensor zum
Erkennen der vorausfahrenden Fahr‐
zeuge. Wird kein Fahrzeug in der
Fahrspur erkannt, arbeitet der adap‐
tive Geschwindigkeitsregler wie ein
herkömmlicher Geschwindigkeitsreg‐ ler.
Aus Sicherheitsgründen kann das
System nur aktiviert werden, wenn
seit dem letzten Einschalten der Zün‐
dung mindestens einmal die Bremse
betätigt wurde. Eine Aktivierung im
ersten Gang ist nicht möglich.
Der adaptive Geschwindigkeitsregler
empfiehlt sich hauptsächlich für
lange, gerade Straßen, wie z. B.
Schnellstraßen oder Landstraßen mit gleichmäßigem Verkehr. System
nicht einschalten, wenn eine gleich‐
bleibende Geschwindigkeit nicht rat‐
sam ist.
Kontrollleuchte A 3 120, m 3 119.9 Warnung
Das Fahren mit eingeschaltetem
adaptivem Geschwindigkeitsreg‐
ler erfordert stets die volle Auf‐
merksamkeit des Fahrers. Der
Fahrer behält stets die Kontrolle
über das Fahrzeug, da das Brems‐ pedal, das Gaspedal und der Ab‐
bruchschalter eine höhere Priori‐
tät haben als der adaptive Ge‐
schwindigkeitsregler.
Einschalten
Zum Einschalten des adaptiven Ge‐
schwindigkeitsreglers Taste C
drücken. Die Kontrollleuchte m leuch‐
tet weiß.
Aktivierung durch Festlegen der
Geschwindigkeit Der adaptive Geschwindigkeitsregler
kann bei einer Geschwindigkeit zwi‐
schen 50 km/h und 180 km/h gesetzt
werden.
