储物箱69
■通过按下锁扣
3 31 按下安全头枕。
■ 将前排乘客座椅向可以避免安全头枕
与仪表板接触的位置移动。
■ 拉动操作杆并向下折叠靠背至座椅，
然后释放杆。靠背在到达水平位置前 还可接合至两个位置。使靠背接合并
发出啮合声音。
向上折叠靠背 ■ 拉动操作杆并向上折叠靠背至所需位
置，然后释放杆。使靠背接合并发出
啮合声音。
■ 调节座椅和安全头枕。
后储物箱
行李箱的两侧都有储物架。要打开， 释放侧内饰板中的盖子并取下 。
地板储物箱
在不装配第三排座椅的版本上，地板覆
层下方带有储物箱。向上抬起覆层以打
开。
行李箱罩 不要将重物或尖利物品置于行李箱罩上 。
操作行李箱罩前，将座椅安全带每一侧
的插销插入安全带的凹穴中。

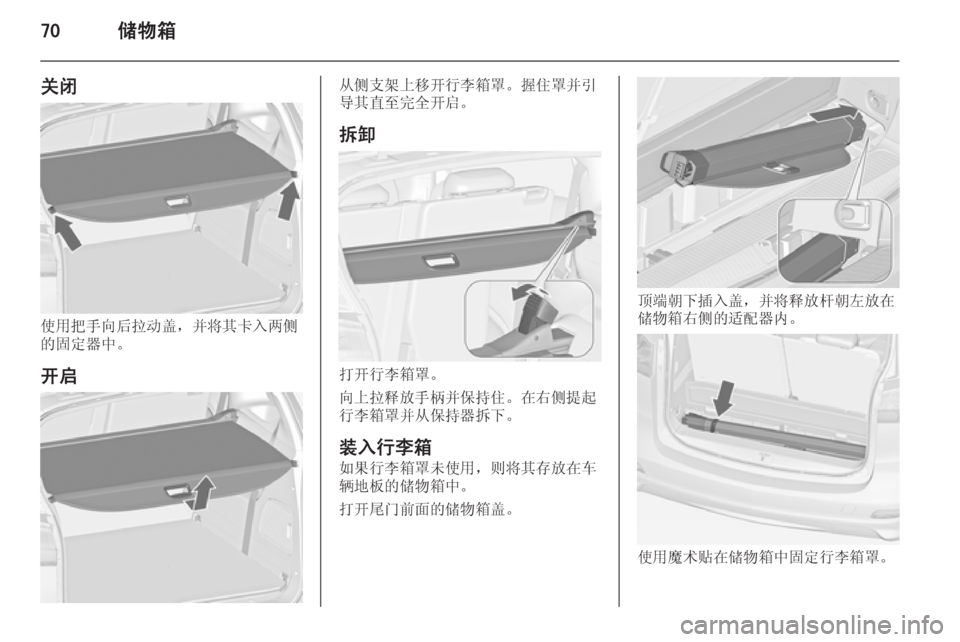

70储物箱
关闭
使用把手向后拉动盖，并将其卡入两侧
的固定器中。
开启
从侧支架上移开行李箱罩。握住罩并引
导其直至完全开启。
拆卸
打开行李箱罩。
向上拉释放手柄并保持住。在右侧提起
行李箱罩并从保持器拆下。
装入行李箱
如果行李箱罩未使用，则将其存放在车
辆地板的储物箱中。
打开尾门前面的储物箱盖。
顶端朝下插入盖，并将释放杆朝左放在
储物箱右侧的适配器内。
使用魔术贴在储物箱中固定行李箱罩。

储物箱71
安装将行李箱罩的左侧插入凹口，向上拉释
放手柄并保持住，插入行李箱罩的右侧
并啮合。
后部地板储物箱盖
地板覆层
在不装配第三排座椅的版本上，地板覆
层下方带有储物箱。要进行开启，抬起
盖子并将其直立折叠在后排座椅后方。
车内保护垫 车内保护垫是对行李箱进行覆盖和保护
的功能， 在所有或单独座椅 /靠背折下时
使用。
通过折叠和展开保护垫，可用于多种具 体用途。
车内保护垫提供两种版本：
■ 标准保护垫
覆盖尾门和第二排座椅之
间的区域（当第三排座椅或其中一个
座椅折下时）。
■ 灵活覆层车内保护垫
是标准保护垫尺
寸的两倍，通过拉链连接。它完全覆
盖了行李箱（当第三排座椅的所有或
其中一个座椅及第二排座椅折下时 ）。
保护垫纵向可分成 4 个部分（标准）或
8 个部分 （灵活覆层 ，拉链在中间 ）进行
折叠，横向可分成 4 个部分折叠。
以下仅说明了使用保护垫的几个示例。
折叠及展开保护垫前，必须移除侧轨和
捆缚固定眼上的所有部件。捆缚固定眼
必须位于存储位置。
覆盖尾门和第二排座椅间的行李箱
可使用 标准保护垫 或灵活覆层车内保护
垫 （从拉链处对折，双层）。
保护垫折成四折存放在立起的第三排座
椅的后方。
■ 折下第三排座椅。

72储物箱
■展开折叠的保护垫的部分，使其第一
部分立靠在第二排座椅的靠背上。
■ 当折下第二排座椅靠背时，保护垫自
动展开并覆盖两排座椅间的空间。
■ 要保持第三排座椅的其中一个立起，
对折保护垫。■ 稍稍拉出一点保护垫，以在行李箱装
载重物时对其底框进行保护。关闭尾
门前，抬起保护垫的重叠部分。
覆盖行李箱，直至前排座椅的靠背。
仅可使用 灵活覆层车内保护垫 （从拉链
处对折，双层）。
如前所述，保护垫展开至第二排座椅。
■ 折下第二排座椅靠背。
■ 展开双层保护垫的上面部分，以完全
覆盖行李箱。保护垫的第一部分现在
立靠在前排座椅的靠背上。

储物箱73
■关闭尾门前，折叠保护垫下方的重叠
后部。
部分覆盖行李箱
仅可使用 灵活覆层车内保护垫 （从拉链
处对折，双层）。
比如，左外侧的靠背没有折下
如第一部分所述，保护垫展开至第二排
座椅。
■ 折下需要进行覆盖的靠背。
■打开立起的靠背后方的拉链。
■ 拉出保护垫，直至其第一部分平整地
放置在行李箱地板上。
■ 纵向抬起该部分（通过拉链打开）并
向中间折叠。■ 展开双层保护垫的上面部分，将其覆
盖在折叠的靠背上。
■ 关闭尾门前，折叠保护垫下方的重叠
后部。
当一个外侧靠背和中间靠背没有折下时 ，
重复相同的步骤。
比如，仅中间靠背折下
如第一部分所述，保护垫展开至第二排
座椅。
■ 折下中间靠背以对其进行覆盖。

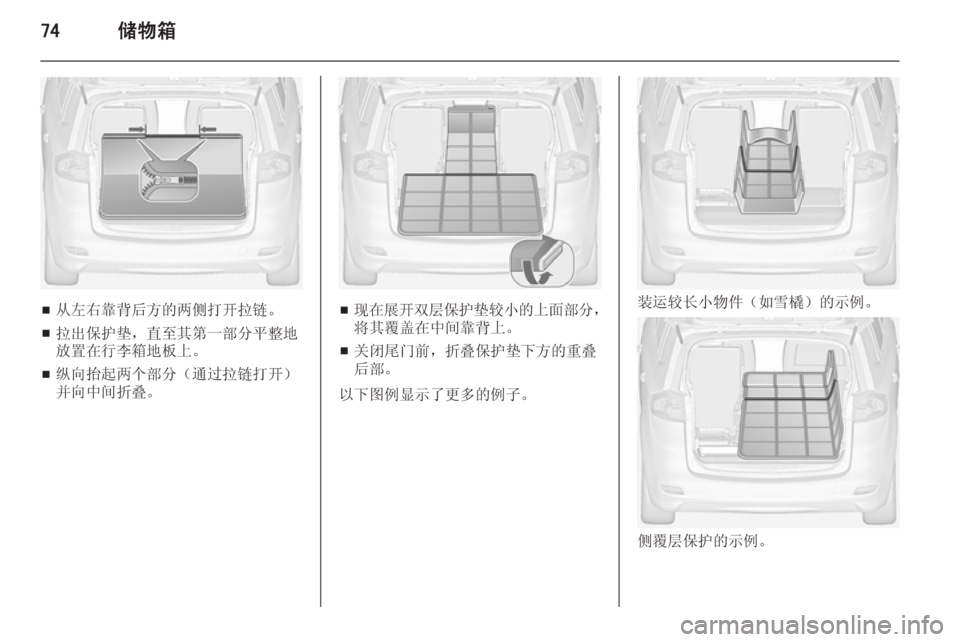

74储物箱
■从左右靠背后方的两侧打开拉链。
■ 拉出保护垫，直至其第一部分平整地
放置在行李箱地板上。
■ 纵向抬起两个部分（通过拉链打开）
并向中间折叠。■ 现在展开双层保护垫较小的上面部分
，
将其覆盖在中间靠背上。
■ 关闭尾门前，折叠保护垫下方的重叠
后部。
以下图例显示了更多的例子。装运较长小物件（如雪橇）的示例。
侧覆层保护的示例。

储物箱75
覆盖第二排折叠的靠背及第三排一个折
叠的座椅的示例。
行李箱轨道和挂钩
将挂钩安装在导轨中的所需位置：将挂
钩插入导轨上的上部凹槽并按入下部凹
槽。
捆缚固定眼
行李捆扎固定眼设计用于防止物品滑动 ，
例如，使用捆缚带或行李网。
货物管理系统
FlexOrganizer 是用于分隔行李箱的灵活
系统。
该系统包括：
■ 适配器，
■ 网格袋，
■挂钩，
■ 可变分隔网。
部件利用适配器和挂钩安装在两个侧板
的导轨中。
在导轨中安装适配器
翻折打开把手板，将适配器插入导轨上
方和下方的凹槽中并移动到所需位置。
向上转动把手板锁止适配器。要进行拆
卸，向下旋动把手板并将其从导轨中移
出。

76储物箱
可变分隔网
将适配器插入导轨中的所需位置。接合
网杆的两部分。
要进行安装，同时稍微推动杆并将其插
入适配器的相应开口中。
要进行拆卸，同时按下网杆并从适配器
中拆下。
网袋
将适配器插入导轨中的所需位置。网袋
可以悬挂在适配器上。
在导轨中安装挂钩
首先将挂钩插入导轨上方沟槽中的所需
位置，然后压入下方沟槽中。拆卸时，
首先从上方沟槽中拉出。

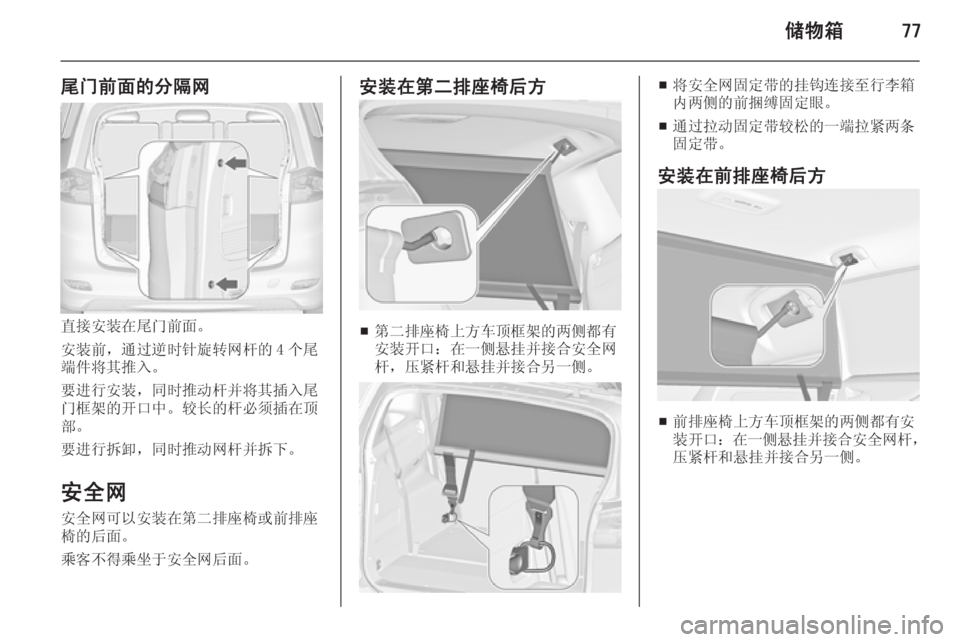

储物箱77
尾门前面的分隔网
直接安装在尾门前面。
安装前，通过逆时针旋转网杆的 4 个尾
端件将其推入。
要进行安装，同时推动杆并将其插入尾
门框架的开口中。较长的杆必须插在顶
部。
要进行拆卸，同时推动网杆并拆下。
安全网
安全网可以安装在第二排座椅或前排座
椅的后面。
乘客不得乘坐于安全网后面。
安装在第二排座椅后方
■ 第二排座椅上方车顶框架的两侧都有
安装开口：在一侧悬挂并接合安全网
杆，压紧杆和悬挂并接合另一侧。
■ 将安全网固定带的挂钩连接至行李箱
内两侧的前捆缚固定眼。
■ 通过拉动固定带较松的一端拉紧两条
固定带。
安装在前排座椅后方
■ 前排座椅上方车顶框架的两侧都有安
装开口： 在一侧悬挂并接合安全网杆 ，
压紧杆和悬挂并接合另一侧。

78储物箱
■将安全网固定带的挂钩连接至座椅前
方地板两侧的捆缚固定眼。
■ 通过拉动固定带较松的一端拉紧两条
固定带。
拆卸
按下张紧装置上的按钮，释放两侧的固
定带。从固定眼分离挂钩。从车顶框架
的支架上松开安全网杆。卷起安全网并
用固定带固定。
装载 打开尾门前面行李箱地板中的储物箱盖 。
将安全网放入储物箱并关闭盖。
折叠式托盘
位于前排座椅靠背中。
通过向上拉动开启，直至其接合。
通过将其按下越过阻力点，将其折起。
不要在折叠式托盘上放置任何重物。
