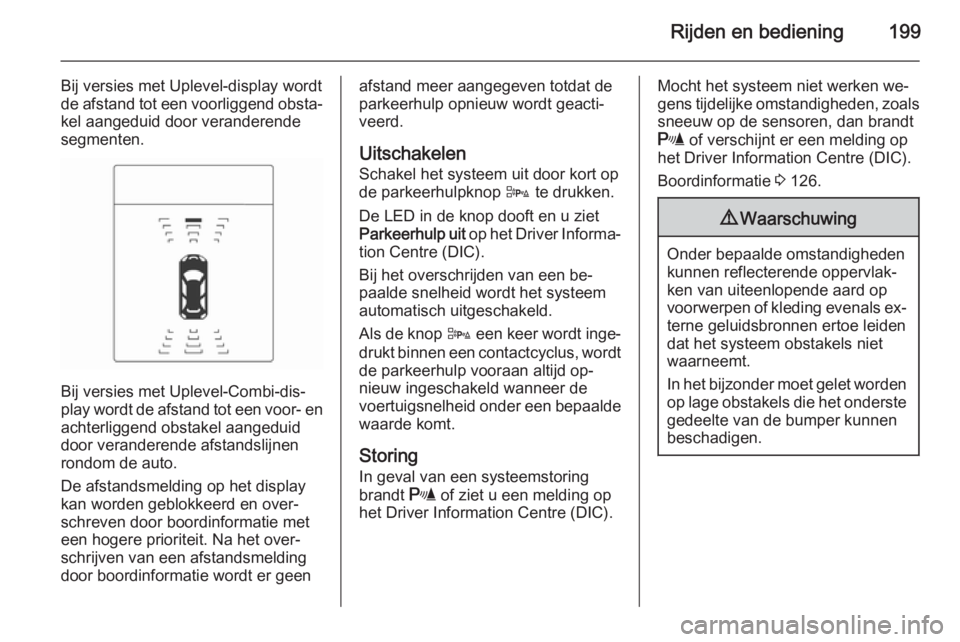

Rijden en bediening199
Bij versies met Uplevel-display wordt
de afstand tot een voorliggend obsta‐ kel aangeduid door veranderende
segmenten.
Bij versies met Uplevel-Combi-dis‐
play wordt de afstand tot een voor- en
achterliggend obstakel aangeduid
door veranderende afstandslijnen
rondom de auto.
De afstandsmelding op het display kan worden geblokkeerd en over‐
schreven door boordinformatie met
een hogere prioriteit. Na het over‐
schrijven van een afstandsmelding
door boordinformatie wordt er geen
afstand meer aangegeven totdat de
parkeerhulp opnieuw wordt geacti‐
veerd.
Uitschakelen
Schakel het systeem uit door kort op
de parkeerhulpknop D te drukken.
De LED in de knop dooft en u ziet
Parkeerhulp uit op het Driver Informa‐
tion Centre (DIC).
Bij het overschrijden van een be‐
paalde snelheid wordt het systeem
automatisch uitgeschakeld.
Als de knop D een keer wordt inge‐
drukt binnen een contactcyclus, wordt de parkeerhulp vooraan altijd op‐
nieuw ingeschakeld wanneer de
voertuigsnelheid onder een bepaalde
waarde komt.
Storing
In geval van een systeemstoring
brandt r of ziet u een melding op
het Driver Information Centre (DIC).Mocht het systeem niet werken we‐ gens tijdelijke omstandigheden, zoals
sneeuw op de sensoren, dan brandt
r of verschijnt er een melding op
het Driver Information Centre (DIC).
Boordinformatie 3 126.9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.

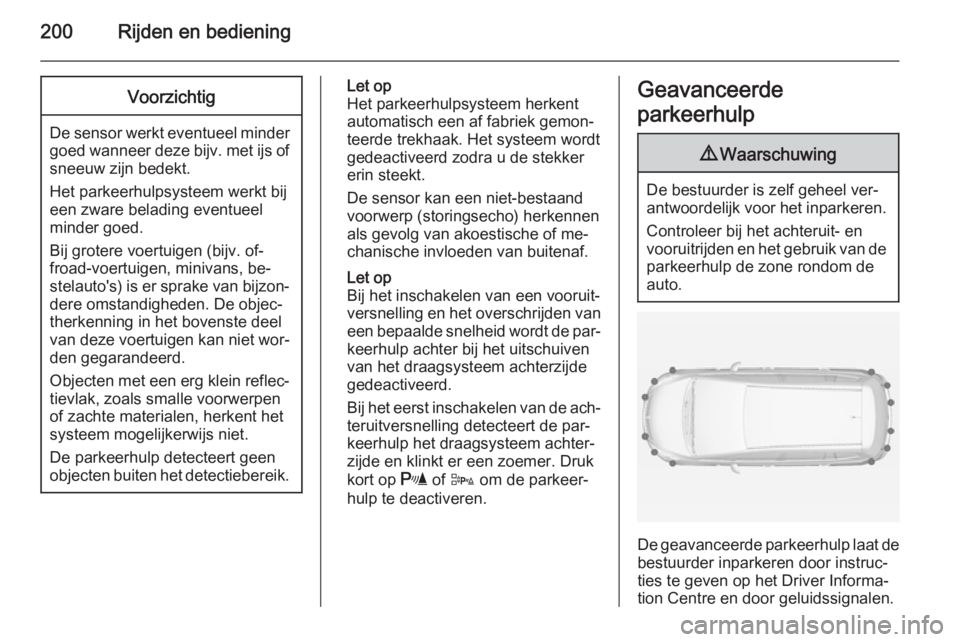

200Rijden en bedieningVoorzichtig
De sensor werkt eventueel mindergoed wanneer deze bijv. met ijs of sneeuw zijn bedekt.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Bij grotere voertuigen (bijv. of‐
froad-voertuigen, minivans, be‐
stelauto's) is er sprake van bijzon‐
dere omstandigheden. De objec‐
therkenning in het bovenste deel
van deze voertuigen kan niet wor‐ den gegarandeerd.
Objecten met een erg klein reflec‐
tievlak, zoals smalle voorwerpen of zachte materialen, herkent het
systeem mogelijkerwijs niet.
De parkeerhulp detecteert geen
objecten buiten het detectiebereik.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
De sensor kan een niet-bestaand voorwerp (storingsecho) herkennen
als gevolg van akoestische of me‐
chanische invloeden van buitenaf.
Let op
Bij het inschakelen van een vooruit‐
versnelling en het overschrijden van
een bepaalde snelheid wordt de par‐ keerhulp achter bij het uitschuiven
van het draagsysteem achterzijde
gedeactiveerd.
Bij het eerst inschakelen van de ach‐ teruitversnelling detecteert de par‐keerhulp het draagsysteem achter‐
zijde en klinkt er een zoemer. Druk
kort op r of D om de parkeer‐
hulp te deactiveren.Geavanceerde
parkeerhulp9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De geavanceerde parkeerhulp laat de
bestuurder inparkeren door instruc‐
ties te geven op het Driver Informa‐ tion Centre en door geluidssignalen.

Rijden en bediening201

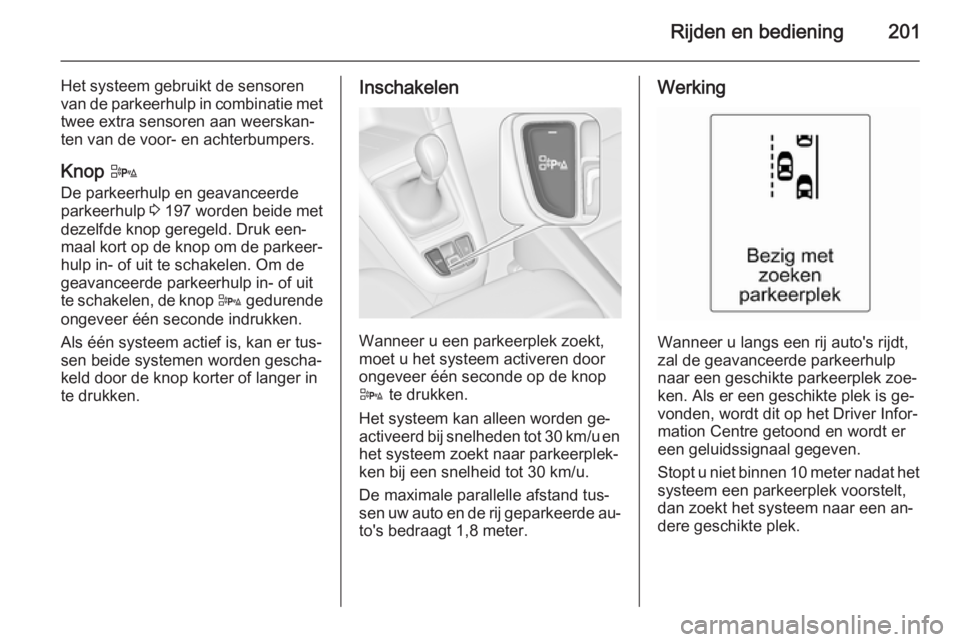

Het systeem gebruikt de sensoren
van de parkeerhulp in combinatie met
twee extra sensoren aan weerskan‐
ten van de voor- en achterbumpers.
Knop D
De parkeerhulp en geavanceerde parkeerhulp 3 197 worden beide met
dezelfde knop geregeld. Druk een‐
maal kort op de knop om de parkeer‐
hulp in- of uit te schakelen. Om de
geavanceerde parkeerhulp in- of uit
te schakelen, de knop D gedurende
ongeveer één seconde indrukken.
Als één systeem actief is, kan er tus‐
sen beide systemen worden gescha‐
keld door de knop korter of langer in te drukken.Inschakelen
Wanneer u een parkeerplek zoekt,
moet u het systeem activeren door
ongeveer één seconde op de knop
D te drukken.
Het systeem kan alleen worden ge‐ activeerd bij snelheden tot 30 km/u en het systeem zoekt naar parkeerplek‐
ken bij een snelheid tot 30 km/u.
De maximale parallelle afstand tus‐
sen uw auto en de rij geparkeerde au‐
to's bedraagt 1,8 meter.
Werking
Wanneer u langs een rij auto's rijdt,
zal de geavanceerde parkeerhulp
naar een geschikte parkeerplek zoe‐
ken. Als er een geschikte plek is ge‐
vonden, wordt dit op het Driver Infor‐ mation Centre getoond en wordt er
een geluidssignaal gegeven.
Stopt u niet binnen 10 meter nadat het
systeem een parkeerplek voorstelt,
dan zoekt het systeem naar een an‐
dere geschikte plek.

202Rijden en bediening

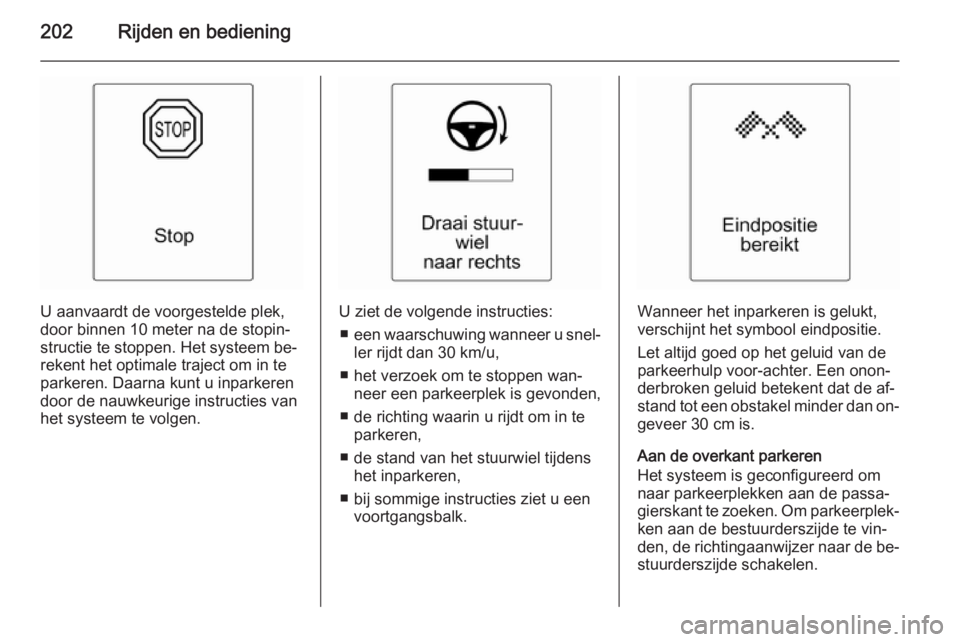

U aanvaardt de voorgestelde plek,
door binnen 10 meter na de stopin‐
structie te stoppen. Het systeem be‐ rekent het optimale traject om in te
parkeren. Daarna kunt u inparkeren
door de nauwkeurige instructies van
het systeem te volgen.U ziet de volgende instructies:
■ een waarschuwing wanneer u snel‐
ler rijdt dan 30 km/u,
■ het verzoek om te stoppen wan‐ neer een parkeerplek is gevonden,
■ de richting waarin u rijdt om in te parkeren,
■ de stand van het stuurwiel tijdens het inparkeren,
■ bij sommige instructies ziet u een voortgangsbalk.Wanneer het inparkeren is gelukt,
verschijnt het symbool eindpositie.
Let altijd goed op het geluid van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid betekent dat de af‐
stand tot een obstakel minder dan on‐
geveer 30 cm is.
Aan de overkant parkeren
Het systeem is geconfigureerd om
naar parkeerplekken aan de passa‐
gierskant te zoeken. Om parkeerplek‐
ken aan de bestuurderszijde te vin‐
den, de richtingaanwijzer naar de be‐
stuurderszijde schakelen.

Rijden en bediening203

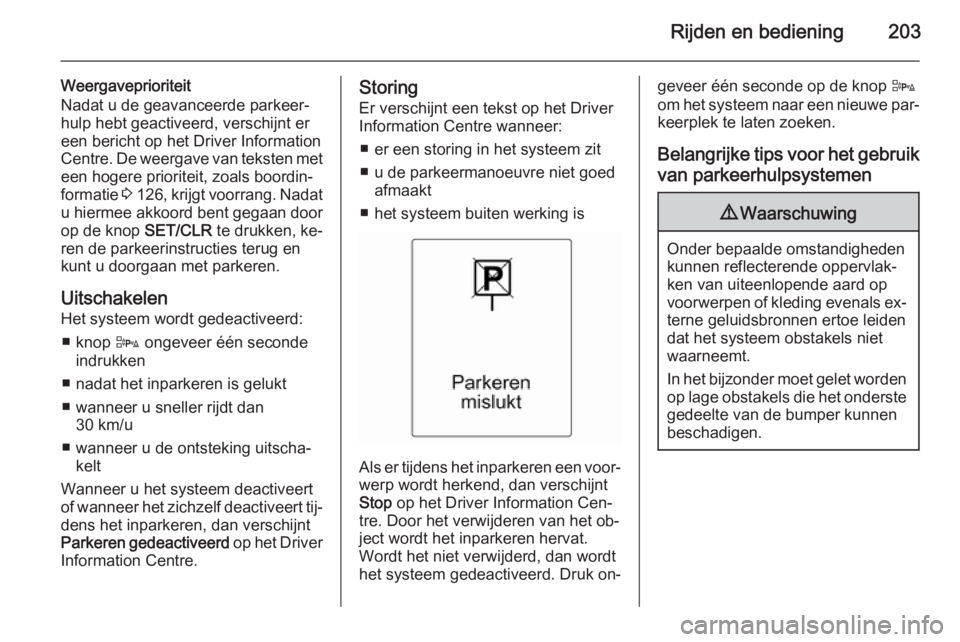

Weergaveprioriteit
Nadat u de geavanceerde parkeer‐
hulp hebt geactiveerd, verschijnt er
een bericht op het Driver Information
Centre. De weergave van teksten met
een hogere prioriteit, zoals boordin‐
formatie 3 126 , krijgt voorrang. Nadat
u hiermee akkoord bent gegaan door op de knop SET/CLR te drukken, ke‐
ren de parkeerinstructies terug en kunt u doorgaan met parkeren.
Uitschakelen
Het systeem wordt gedeactiveerd:
■ knop D ongeveer één seconde
indrukken
■ nadat het inparkeren is gelukt
■ wanneer u sneller rijdt dan 30 km/u
■ wanneer u de ontsteking uitscha‐ kelt
Wanneer u het systeem deactiveert
of wanneer het zichzelf deactiveert tij‐ dens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het Driver
Information Centre.Storing
Er verschijnt een tekst op het Driver
Information Centre wanneer:
■ er een storing in het systeem zit■ u de parkeermanoeuvre niet goed afmaakt
■ het systeem buiten werking is
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het Driver Information Cen‐
tre. Door het verwijderen van het ob‐
ject wordt het inparkeren hervat.
Wordt het niet verwijderd, dan wordt
het systeem gedeactiveerd. Druk on‐
geveer één seconde op de knop D
om het systeem naar een nieuwe par‐ keerplek te laten zoeken.
Belangrijke tips voor het gebruik
van parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.

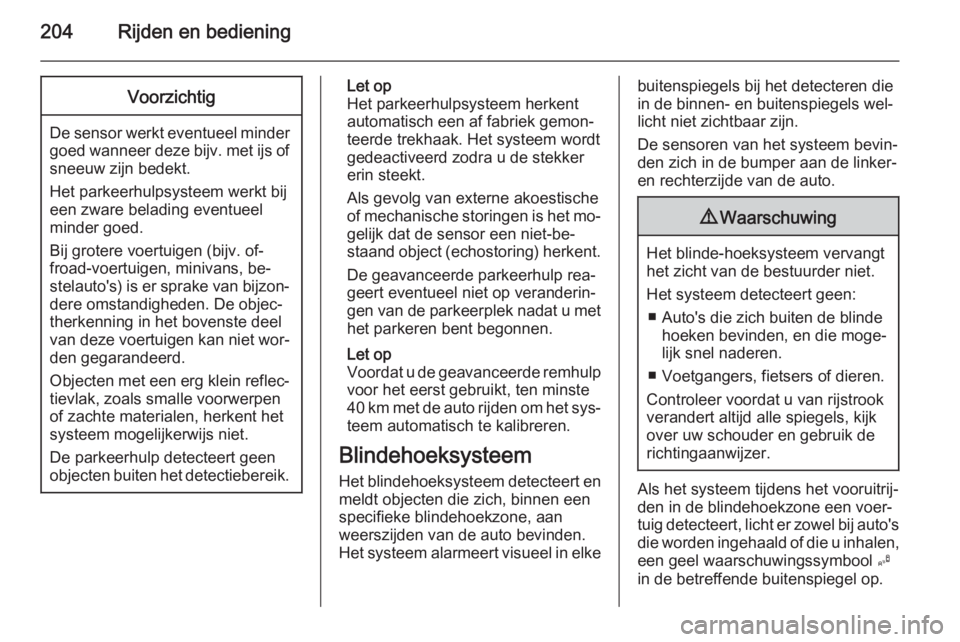

204Rijden en bedieningVoorzichtig
De sensor werkt eventueel mindergoed wanneer deze bijv. met ijs of sneeuw zijn bedekt.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Bij grotere voertuigen (bijv. of‐
froad-voertuigen, minivans, be‐
stelauto's) is er sprake van bijzon‐
dere omstandigheden. De objec‐
therkenning in het bovenste deel
van deze voertuigen kan niet wor‐ den gegarandeerd.
Objecten met een erg klein reflec‐
tievlak, zoals smalle voorwerpen of zachte materialen, herkent het
systeem mogelijkerwijs niet.
De parkeerhulp detecteert geen
objecten buiten het detectiebereik.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐
gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐ gen van de parkeerplek nadat u met het parkeren bent begonnen.
Let op
Voordat u de geavanceerde remhulp
voor het eerst gebruikt, ten minste
40 km met de auto rijden om het sys‐ teem automatisch te kalibreren.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elkebuitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐
den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
■ Auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen.
■ Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.

Rijden en bediening205

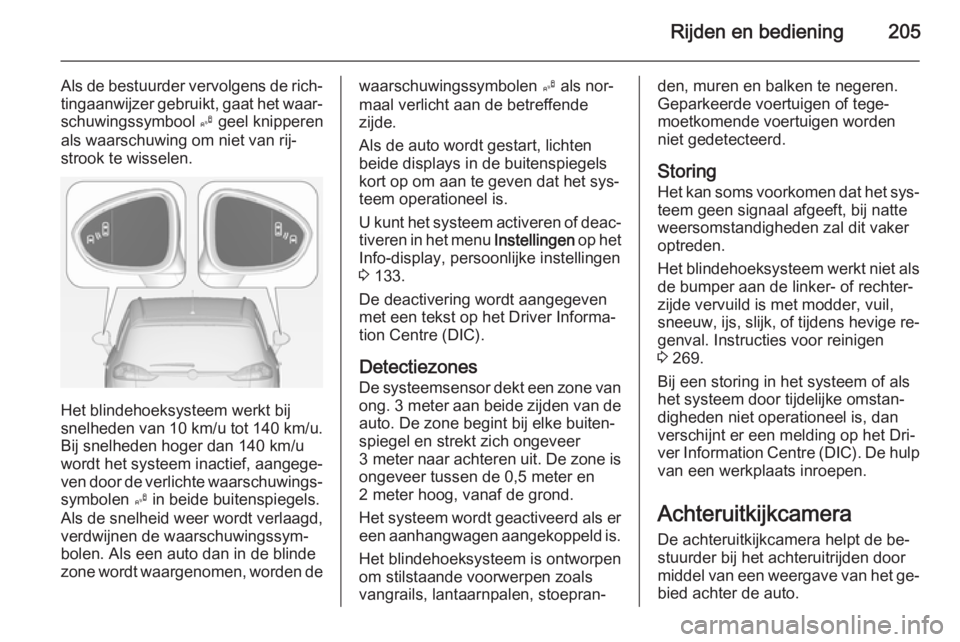

Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐ symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de
waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende
zijde.
Als de auto wordt gestart, lichten beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
U kunt het systeem activeren of deac‐ tiveren in het menu Instellingen op het
Info-display, persoonlijke instellingen 3 133.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre (DIC).
Detectiezones
De systeemsensor dekt een zone van ong. 3 meter aan beide zijden van de
auto. De zone begint bij elke buiten‐
spiegel en strekt zich ongeveer
3 meter naar achteren uit. De zone is
ongeveer tussen de 0,5 meter en
2 meter hoog, vanaf de grond.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing Het kan soms voorkomen dat het sys‐
teem geen signaal afgeeft, bij natte
weersomstandigheden zal dit vaker
optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐ genval. Instructies voor reinigen
3 269.
Bij een storing in het systeem of als het systeem door tijdelijke omstan‐digheden niet operationeel is, dan
verschijnt er een melding op het Dri‐
ver Information Centre (DIC). De hulp
van een werkplaats inroepen.
Achteruitkijkcamera De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐
bied achter de auto.

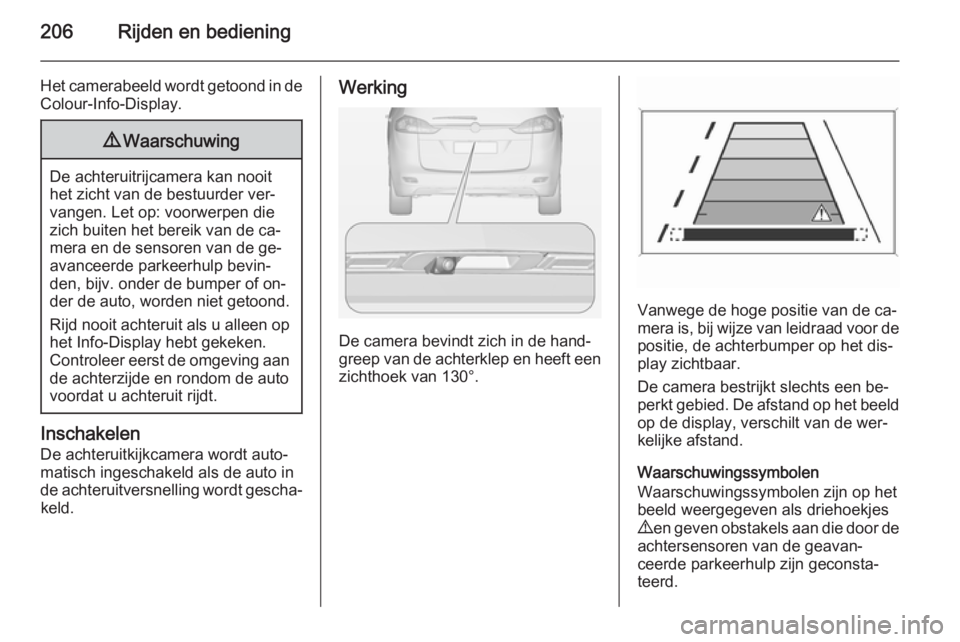

206Rijden en bediening
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in de achteruitversnelling wordt gescha‐ keld.
Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De camera bestrijkt slechts een be‐ perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.

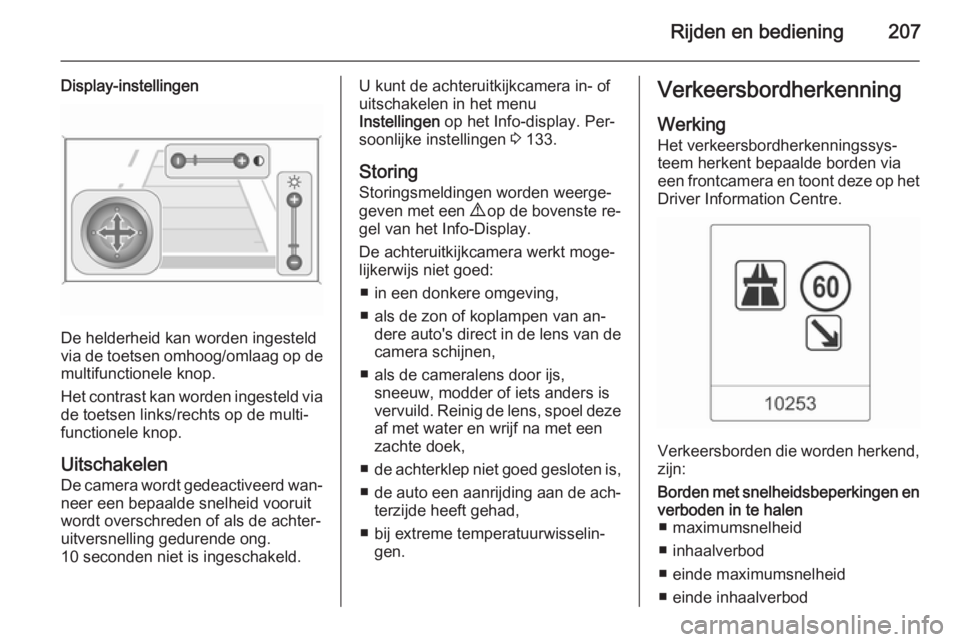

Rijden en bediening207
Display-instellingen
De helderheid kan worden ingesteld
via de toetsen omhoog/omlaag op de
multifunctionele knop.
Het contrast kan worden ingesteld via de toetsen links/rechts op de multi‐
functionele knop.
Uitschakelen
De camera wordt gedeactiveerd wan‐
neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐ uitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
U kunt de achteruitkijkcamera in- of
uitschakelen in het menu
Instellingen op het Info-display. Per‐
soonlijke instellingen 3 133.
Storing
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste re‐
gel van het Info-Display.
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
■ in een donkere omgeving,
■ als de zon of koplampen van an‐ dere auto's direct in de lens van decamera schijnen,
■ als de cameralens door ijs, sneeuw, modder of iets anders isvervuild. Reinig de lens, spoel deze
af met water en wrijf na met een
zachte doek,
■ de achterklep niet goed gesloten is,
■ de auto een aanrijding aan de ach‐
terzijde heeft gehad,
■ bij extreme temperatuurwisselin‐ gen.Verkeersbordherkenning
WerkingHet verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze op het
Driver Information Centre.
Verkeersborden die worden herkend, zijn:
Borden met snelheidsbeperkingen enverboden in te halen ■ maximumsnelheid
■ inhaalverbod
■ einde maximumsnelheid
■ einde inhaalverbod

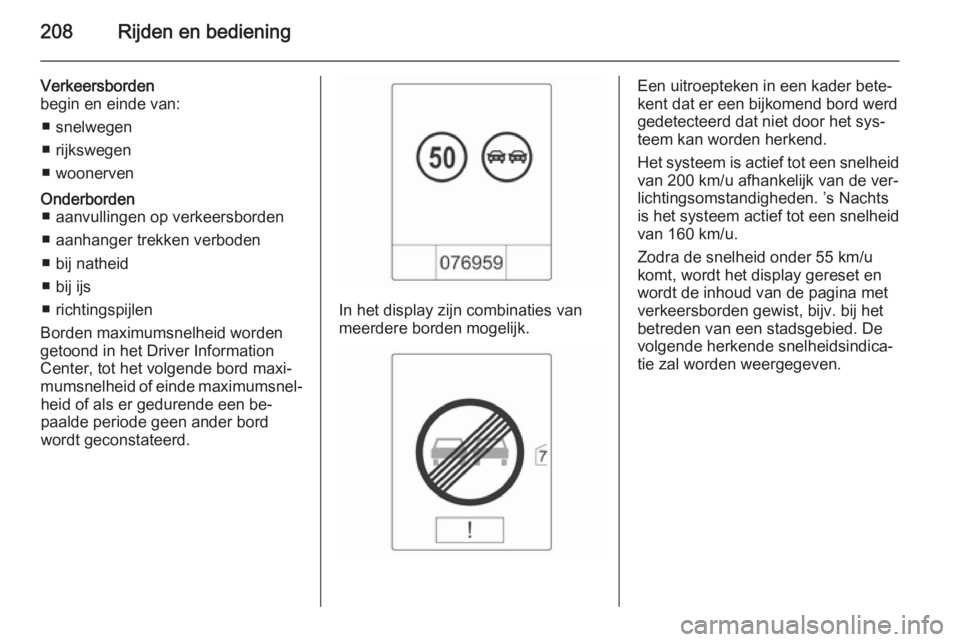

208Rijden en bediening
Verkeersborden
begin en einde van:
■ snelwegen
■ rijkswegen
■ woonervenOnderborden ■ aanvullingen op verkeersborden
■ aanhanger trekken verboden
■ bij natheid
■ bij ijs
■ richtingspijlen
Borden maximumsnelheid worden getoond in het Driver Information
Center, tot het volgende bord maxi‐
mumsnelheid of einde maximumsnel‐ heid of als er gedurende een be‐
paalde periode geen ander bord
wordt geconstateerd.
In het display zijn combinaties van
meerdere borden mogelijk.
Een uitroepteken in een kader bete‐
kent dat er een bijkomend bord werd gedetecteerd dat niet door het sys‐
teem kan worden herkend.
Het systeem is actief tot een snelheid
van 200 km/u afhankelijk van de ver‐
lichtingsomstandigheden. ’s Nachts is het systeem actief tot een snelheid
van 160 km/u.
Zodra de snelheid onder 55 km/u komt, wordt het display gereset enwordt de inhoud van de pagina met
verkeersborden gewist, bijv. bij het betreden van een stadsgebied. De
volgende herkende snelheidsindica‐
tie zal worden weergegeven.
