OPEL ZAFIRA C 2014.5 Gebruikershandleiding (in Dutch)

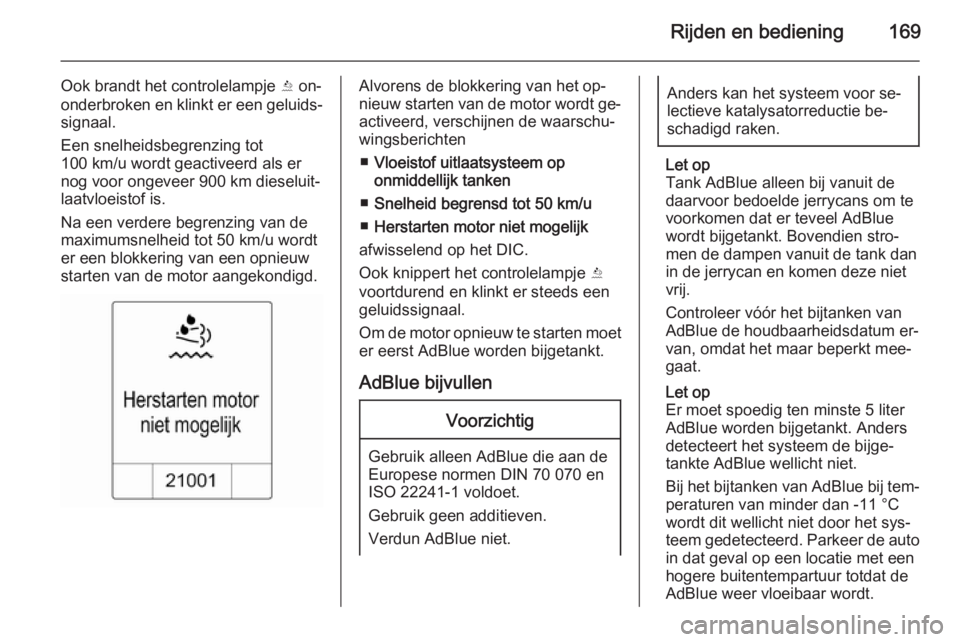

Rijden en bediening169
Ook brandt het controlelampje Y on‐
onderbroken en klinkt er een geluids‐ signaal.
Een snelheidsbegrenzing tot
100 km/u wordt geactiveerd als er
nog voor ongeveer 900 km dieseluit‐
laatvloeistof is.
Na een verdere begrenzing van de
maximumsnelheid tot 50 km/u wordt
er een blokkering van een opnieuw
starten van de motor aangekondigd.Alvorens de blokkering van het op‐
nieuw starten van de motor wordt ge‐
activeerd, verschijnen de waarschu‐
wingsberichten
■ Vloeistof uitlaatsysteem op
onmiddellijk tanken
■ Snelheid begrensd tot 50 km/u
■ Herstarten motor niet mogelijk
afwisselend op het DIC.
Ook knippert het controlelampje Y
voortdurend en klinkt er steeds een
geluidssignaal.
Om de motor opnieuw te starten moet er eerst AdBlue worden bijgetankt.
AdBlue bijvullenVoorzichtig
Gebruik alleen AdBlue die aan de
Europese normen DIN 70 070 en
ISO 22241-1 voldoet.
Gebruik geen additieven.
Verdun AdBlue niet.
Anders kan het systeem voor se‐
lectieve katalysatorreductie be‐
schadigd raken.
Let op
Tank AdBlue alleen bij vanuit de
daarvoor bedoelde jerrycans om te
voorkomen dat er teveel AdBlue
wordt bijgetankt. Bovendien stro‐
men de dampen vanuit de tank dan
in de jerrycan en komen deze niet
vrij.
Controleer vóór het bijtanken van
AdBlue de houdbaarheidsdatum er‐
van, omdat het maar beperkt mee‐
gaat.
Let op
Er moet spoedig ten minste 5 liter AdBlue worden bijgetankt. Anders
detecteert het systeem de bijge‐ tankte AdBlue wellicht niet.
Bij het bijtanken van AdBlue bij tem‐ peraturen van minder dan -11 °C
wordt dit wellicht niet door het sys‐
teem gedetecteerd. Parkeer de auto
in dat geval op een locatie met een
hogere buitentempartuur totdat de
AdBlue weer vloeibaar wordt.

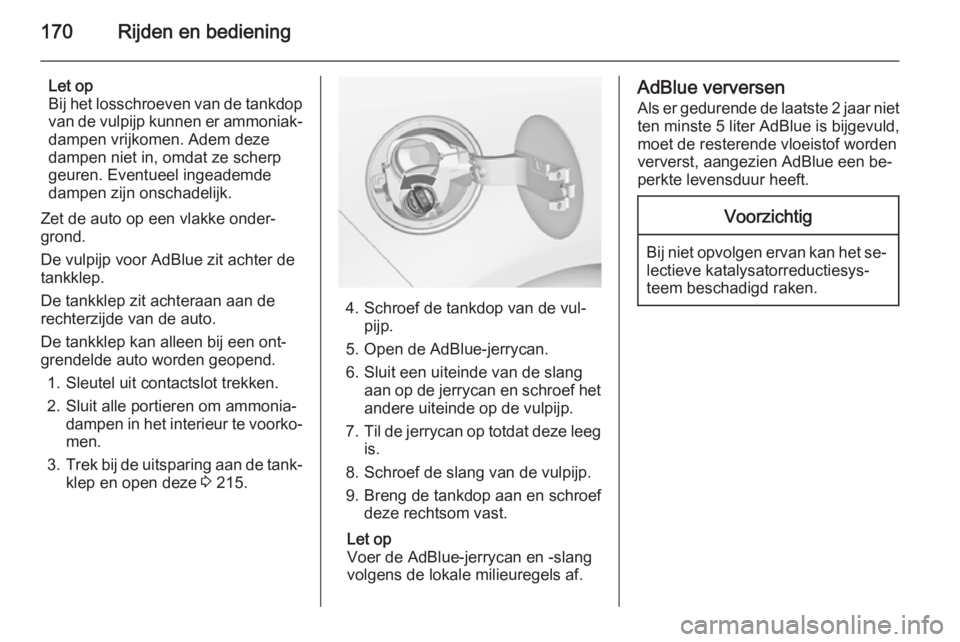

170Rijden en bediening
Let op
Bij het losschroeven van de tankdop
van de vulpijp kunnen er ammoniak‐ dampen vrijkomen. Adem deze
dampen niet in, omdat ze scherp
geuren. Eventueel ingeademde
dampen zijn onschadelijk.
Zet de auto op een vlakke onder‐
grond.
De vulpijp voor AdBlue zit achter de
tankklep.
De tankklep zit achteraan aan de
rechterzijde van de auto.
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
1. Sleutel uit contactslot trekken.
2. Sluit alle portieren om ammonia‐ dampen in het interieur te voorko‐men.
3. Trek bij de uitsparing aan de tank‐
klep en open deze 3 215.
4. Schroef de tankdop van de vul‐
pijp.
5. Open de AdBlue-jerrycan.
6. Sluit een uiteinde van de slang aan op de jerrycan en schroef hetandere uiteinde op de vulpijp.
7. Til de jerrycan op totdat deze leeg
is.
8. Schroef de slang van de vulpijp.
9. Breng de tankdop aan en schroef deze rechtsom vast.
Let op
Voer de AdBlue-jerrycan en -slang
volgens de lokale milieuregels af.
AdBlue verversen
Als er gedurende de laatste 2 jaar niet ten minste 5 liter AdBlue is bijgevuld,
moet de resterende vloeistof worden
ververst, aangezien AdBlue een be‐
perkte levensduur heeft.Voorzichtig
Bij niet opvolgen ervan kan het se‐ lectieve katalysatorreductiesys‐
teem beschadigd raken.

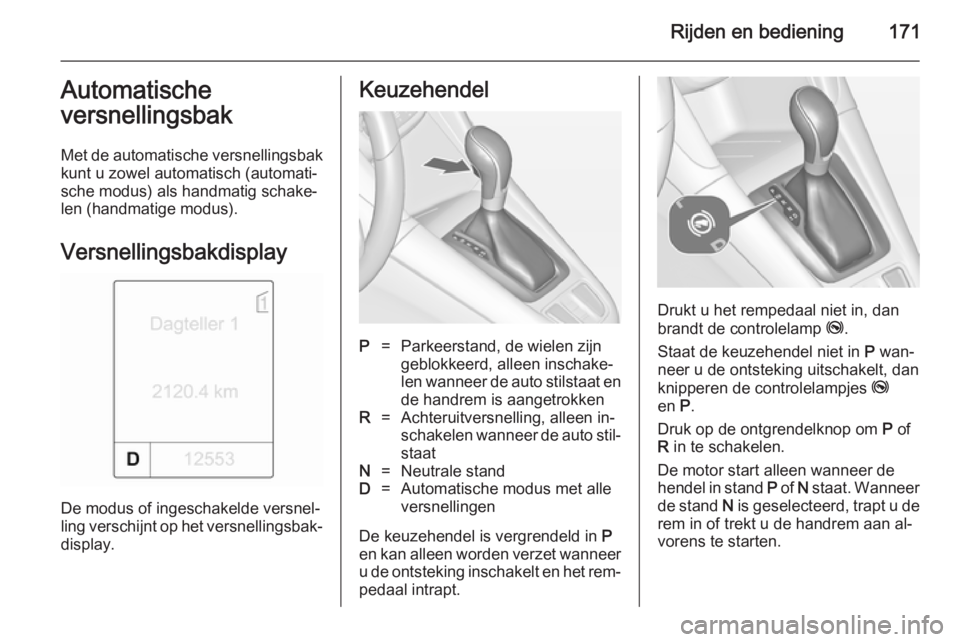

Rijden en bediening171Automatische
versnellingsbak
Met de automatische versnellingsbak
kunt u zowel automatisch (automati‐
sche modus) als handmatig schake‐
len (handmatige modus).
Versnellingsbakdisplay
De modus of ingeschakelde versnel‐
ling verschijnt op het versnellingsbak‐ display.
KeuzehendelP=Parkeerstand, de wielen zijn
geblokkeerd, alleen inschake‐
len wanneer de auto stilstaat en de handrem is aangetrokkenR=Achteruitversnelling, alleen in‐
schakelen wanneer de auto stil‐ staatN=Neutrale standD=Automatische modus met alle
versnellingen
De keuzehendel is vergrendeld in P
en kan alleen worden verzet wanneer
u de ontsteking inschakelt en het rem‐ pedaal intrapt.
Drukt u het rempedaal niet in, dan
brandt de controlelamp j.
Staat de keuzehendel niet in P wan‐
neer u de ontsteking uitschakelt, dan
knipperen de controlelampjes j
en P.
Druk op de ontgrendelknop om P of
R in te schakelen.
De motor start alleen wanneer de
hendel in stand P of N staat. Wanneer
de stand N is geselecteerd, trapt u de
rem in of trekt u de handrem aan al‐
vorens te starten.

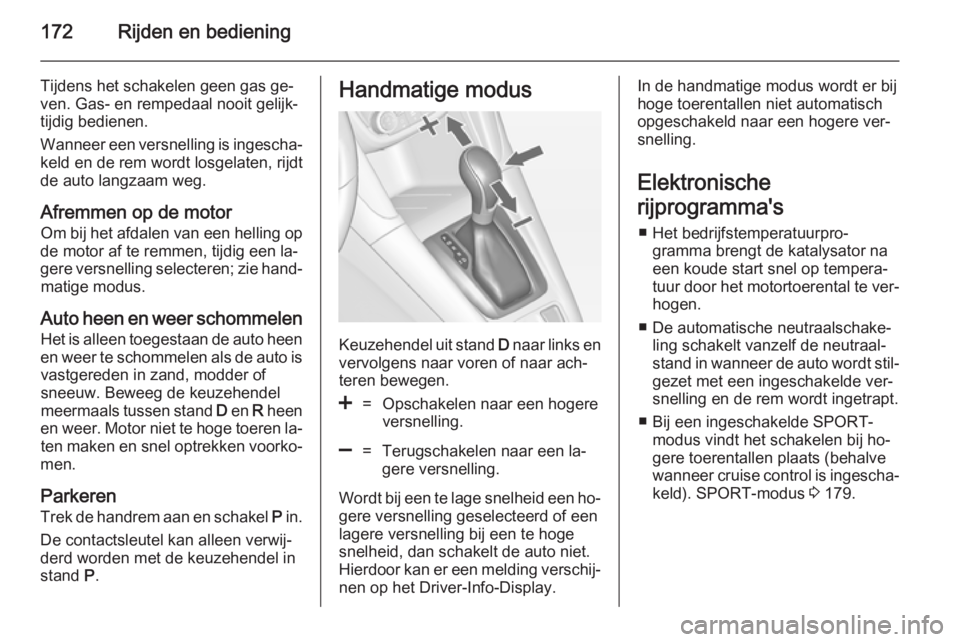

172Rijden en bediening
Tijdens het schakelen geen gas ge‐ven. Gas- en rempedaal nooit gelijk‐
tijdig bedienen.
Wanneer een versnelling is ingescha‐ keld en de rem wordt losgelaten, rijdt
de auto langzaam weg.
Afremmen op de motor Om bij het afdalen van een helling op
de motor af te remmen, tijdig een la‐
gere versnelling selecteren; zie hand‐ matige modus.
Auto heen en weer schommelen Het is alleen toegestaan de auto heen
en weer te schommelen als de auto is vastgereden in zand, modder of
sneeuw. Beweeg de keuzehendel
meermaals tussen stand D en R heen
en weer. Motor niet te hoge toeren la‐ ten maken en snel optrekken voorko‐
men.
ParkerenTrek de handrem aan en schakel P in.
De contactsleutel kan alleen verwij‐
derd worden met de keuzehendel in
stand P.Handmatige modus
Keuzehendel uit stand D naar links en
vervolgens naar voren of naar ach‐
teren bewegen.
<=Opschakelen naar een hogere
versnelling.]=Terugschakelen naar een la‐
gere versnelling.
Wordt bij een te lage snelheid een ho‐ gere versnelling geselecteerd of een
lagere versnelling bij een te hoge
snelheid, dan schakelt de auto niet.
Hierdoor kan er een melding verschij‐
nen op het Driver-Info-Display.
In de handmatige modus wordt er bij
hoge toerentallen niet automatisch
opgeschakeld naar een hogere ver‐ snelling.
Elektronische
rijprogramma's ■ Het bedrijfstemperatuurpro‐ gramma brengt de katalysator na
een koude start snel op tempera‐
tuur door het motortoerental te ver‐ hogen.
■ De automatische neutraalschake‐ ling schakelt vanzelf de neutraal‐
stand in wanneer de auto wordt stil‐ gezet met een ingeschakelde ver‐snelling en de rem wordt ingetrapt.
■ Bij een ingeschakelde SPORT- modus vindt het schakelen bij ho‐
gere toerentallen plaats (behalve
wanneer cruise control is ingescha‐
keld). SPORT-modus 3 179.

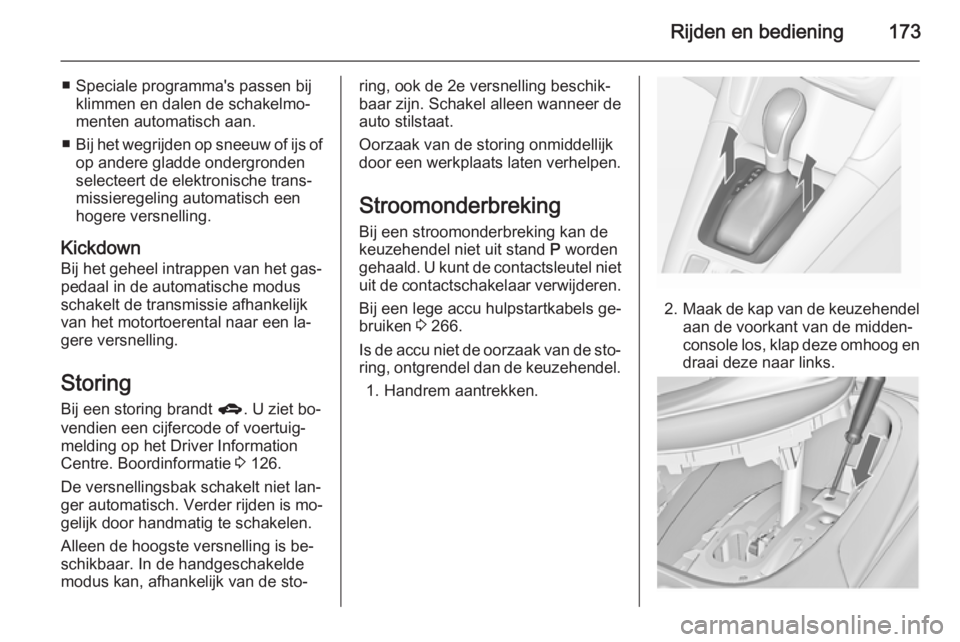

Rijden en bediening173
■ Speciale programma's passen bijklimmen en dalen de schakelmo‐
menten automatisch aan.
■ Bij het wegrijden op sneeuw of ijs of
op andere gladde ondergronden
selecteert de elektronische trans‐
missieregeling automatisch een
hogere versnelling.
Kickdown Bij het geheel intrappen van het gas‐
pedaal in de automatische modus
schakelt de transmissie afhankelijk van het motortoerental naar een la‐
gere versnelling.
Storing
Bij een storing brandt g. U ziet bo‐
vendien een cijfercode of voertuig‐
melding op het Driver Information
Centre. Boordinformatie 3 126.
De versnellingsbak schakelt niet lan‐
ger automatisch. Verder rijden is mo‐
gelijk door handmatig te schakelen.
Alleen de hoogste versnelling is be‐
schikbaar. In de handgeschakelde
modus kan, afhankelijk van de sto‐ring, ook de 2e versnelling beschik‐
baar zijn. Schakel alleen wanneer de
auto stilstaat.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Stroomonderbreking Bij een stroomonderbreking kan de
keuzehendel niet uit stand P worden
gehaald. U kunt de contactsleutel niet uit de contactschakelaar verwijderen.
Bij een lege accu hulpstartkabels ge‐
bruiken 3 266.
Is de accu niet de oorzaak van de sto‐
ring, ontgrendel dan de keuzehendel.
1. Handrem aantrekken.
2. Maak de kap van de keuzehendel
aan de voorkant van de midden‐
console los, klap deze omhoog en draai deze naar links.

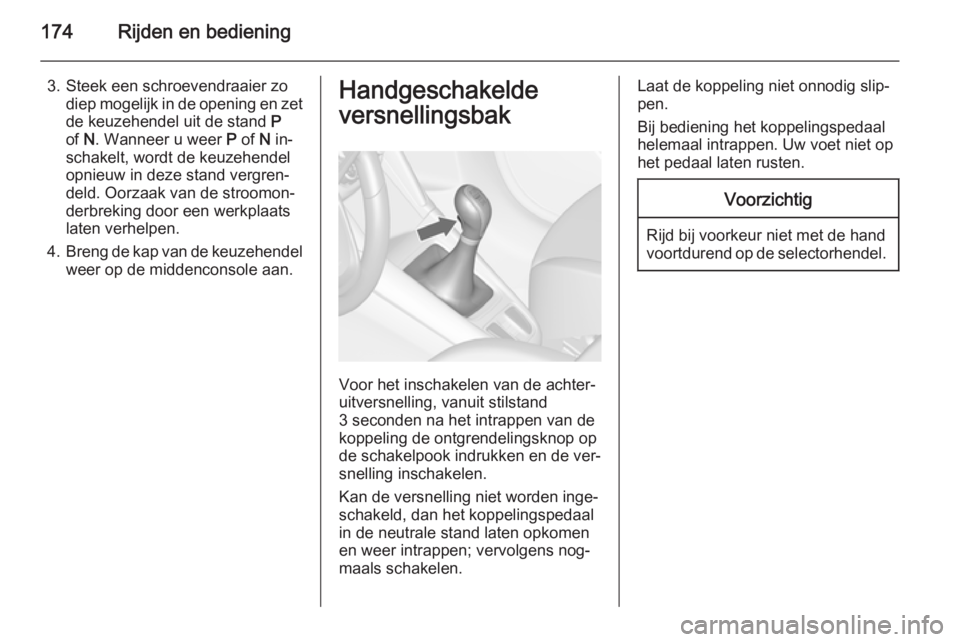

174Rijden en bediening
3. Steek een schroevendraaier zodiep mogelijk in de opening en zet
de keuzehendel uit de stand P
of N. Wanneer u weer P of N in‐
schakelt, wordt de keuzehendel opnieuw in deze stand vergren‐
deld. Oorzaak van de stroomon‐
derbreking door een werkplaats
laten verhelpen.
4. Breng de kap van de keuzehendel
weer op de middenconsole aan.Handgeschakelde
versnellingsbak
Voor het inschakelen van de achter‐
uitversnelling, vanuit stilstand
3 seconden na het intrappen van de
koppeling de ontgrendelingsknop op de schakelpook indrukken en de ver‐
snelling inschakelen.
Kan de versnelling niet worden inge‐
schakeld, dan het koppelingspedaal
in de neutrale stand laten opkomen
en weer intrappen; vervolgens nog‐
maals schakelen.
Laat de koppeling niet onnodig slip‐
pen.
Bij bediening het koppelingspedaal
helemaal intrappen. Uw voet niet op
het pedaal laten rusten.Voorzichtig
Rijd bij voorkeur niet met de hand
voortdurend op de selectorhendel.

Rijden en bediening175Remmen
Het remsysteem omvat twee onaf‐
hankelijke remcircuits.
Wanneer een remcircuit uitvalt, kan
de auto nog met het andere circuit
worden afgeremd. De remvertraging
wordt echter alleen bereikt wanneer u het rempedaal stevig bedient. Hier‐
voor is aanzienlijk meer kracht nodig.
De remweg wordt langer. Alvorens de
reis te vervolgen, de hulp van een
werkplaats inroepen.
Bij uitgeschakelde motor verdwijnt de
rembekrachtiging na het een- tot
tweemaal intrappen van het rempe‐
daal. De remwerking wordt hierdoor niet verminderd, maar er is aanzienlijk meer kracht nodig om het rempedaal
te bedienen. Vooral bij het slepen
hiermee rekening houden.
Controlelamp R 3 114.
Antiblokkeersysteem Het antiblokkeersysteem (ABS) voor‐
komt dat de wielen blokkeren.Zodra een wiel dreigt te blokkeren,
regelt het ABS de remdruk af op het
desbetreffende wiel. De auto blijft ook bij een noodstop bestuurbaar.
De ABS-regeling is merkbaar door
het tikken van het rempedaal en door regelgeluiden.
Voor optimale remwerking het rem‐
pedaal tijdens het hele remproces
volledig intrappen, ongeacht het tik‐
ken van het pedaal. De druk op het
rempedaal niet verminderen.
Voordat u wegrijdt, voert het systeem een zelftest uit die u misschien kunt
horen.
Controlelamp u 3 115.
Adaptief remlicht Bij het met volle kracht remmen knip‐
peren alle drie de remlichten zolang
de ABS-regeling actief is.Storing9 Waarschuwing
Bij een defect aan het ABS kunnen
de wielen bij krachtig remmen deneiging hebben te blokkeren. De
voordelen van het ABS vallen dan
weg. De auto is bij een noodstop mogelijk niet meer bestuurbaar en kan uitbreken.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.

176Rijden en bedieningHandrem
Handbediende handrem
Handrem altijd zonder indrukken van
de ontgrendelknop stevig aantrek‐
ken, op op- of aflopende hellingen al‐ tijd zo stevig mogelijk.
Om de handrem los te zetten, de
handremhendel iets oplichten, de ont‐
grendelingsknop indrukken en de
hendel helemaal omlaagzetten.
Om minder kracht te hoeven uitoefe‐
nen bij het aantrekken van de hand‐
rem, tegelijkertijd het rempedaal be‐
dienen.
Controlelamp R 3 114.
Elektrische handrem
Aantrekken tijdens stilstand
Trek ongeveer één seconde aan
schakelaar m: de elektrische hand‐
rem werkt automatisch op de juiste
kracht. Voor de maximale kracht,
bijv. bij het parkeren met een aanhan‐
ger of op een helling: trek tweemaal
aan de schakelaar m.
De elektrische handrem is aangetrok‐
ken wanneer controlelamp m oplicht
3 114.
U kunt de elektrische handrem altijd
activeren, zelfs wanneer de ontste‐
king is uitgeschakeld.
Gebruik de elektrische handrem niet
te vaak met een stilstaande motor,
om te voorkomen dat de accu leeg‐
raakt.
Controleer de elektrische handrem‐ status voordat u de auto verlaat. Con‐
trolelamp m 3 114.
Loszetten
Contact inschakelen. Houd het rem‐
pedaal ingetrapt en druk daarna op
de schakelaar m.
Wegrijfunctie
Wanneer u de koppeling intrapt
(handschakeling) of een rijstand in‐
schakelt (automaat) en vervolgens
het gaspedaal intrapt, wordt de elek‐
trische handrem automatisch losge‐
zet. Dit is niet mogelijk wanneer u te‐
gelijkertijd aan de schakelaar trekt.
Deze functie helpt u ook bij het weg‐
rijden tegen een helling.
Door hard wegrijden gaan de slijtde‐
len eventueel minder lang mee.

Rijden en bediening177
Dynamisch remmen onder het rijden
Wanneer u onder het rijden aan de
schakelaar m blijft trekken, zal de
elektrische handrem de auto vertra‐
gen, maar niet tot stilstand brengen.
Zodra u de schakelaar m loslaat,
stopt het dynamisch remmen.
Storing
De storingsmodus van de elektrische
handrem wordt aangeduid door con‐
trolelamp j en als cijfercode of mel‐
ding op het Driver Information Center (DIC). Boordinformatie 3 126.
Trek de elektrische handrem aan:
houd de schakelaar m meer dan
5 seconden uitgetrokken. Als contro‐
lelamp m brandt, is de elektrische
handrem aangetrokken.
Zet de elektrische handrem los: houd
de schakelaar m meer dan
2 seconden ingedrukt. Als controle‐ lamp m dooft, is de elektrische hand‐
rem losgezet.
Controlelamp m knippert: elektrische
handrem is niet helemaal aangetrok‐
ken of losgezet. Knippert de lampcontinu, zet de elektrische handrem
dan los en probeer deze weer aan te
trekken.
RemassistentieBij het snel en krachtig intrappen van
het rempedaal wordt automatisch met de maximale remkracht (noodstop)
geremd.
De druk op het rempedaal niet ver‐
minderen, zolang er maximaal ge‐ remd moet worden. Bij het loslaten
van het rempedaal wordt de rem‐
kracht automatisch verminderd.
Hellingrem
Het systeem voorkomt onbedoeld be‐ wegen bij het wegrijden op hellingen.
Wanneer u de voetrem loslaat nadat
u op een helling bent gestopt, blijft de
rem nog gedurende 2 seconden in‐
geschakeld. Bij het optrekken van de
auto worden de remmen automatisch gelost.
De hellingrem is niet actief tijdens een Autostop.Rijregelsystemen
Traction Control
De Traction Control (TC) is een on‐
derdeel van de elektronische stabili‐
teitsregeling.
TC verhoogt zo nodig de stabiliteit,
ongeacht het type wegdek of de grip
van de banden, door te voorkomen
dat de aangedreven wielen door‐
slaan.
Zodra de aangedreven wielen begin‐
nen door te slaan, wordt het motor‐
vermogen beperkt en wordt het wiel
met de meeste slip afzonderlijk afge‐
remd. Daardoor wordt de rijstabiliteit
van de auto op een glad wegdek aan‐ merkelijk verbeterd.
TC is bedrijfsklaar zodra de controle‐
lamp b dooft.
Wanneer TC actief ingrijpt, knip‐
pert b.

178Rijden en bediening9Waarschuwing
Laat u door dit speciale veilig‐
heidssysteem niet verleiden tot
een roekeloze rijstijl.
Snelheid aan de staat van het
wegdek aanpassen.
Controlelamp b 3 116.
Uitschakelen
U kunt de TC uitschakelen wanneer
de aangedreven wielen moeten kun‐
nen doorslaan: druk even op de
knop b.
De controlelamp k brandt.
U kunt de TC weer activeren door nogmaals op de toets b te drukken.
De TC wordt ook opnieuw geacti‐ veerd wanneer u de ontsteking de
volgende keer weer inschakelt.
Elektronische stabiliteits‐regeling (ESC)
De elektronische stabiliteitsregeling
(ESC) verbetert indien nodig de rij‐ stabiliteit ongeacht de staat van het
wegdek of de grip van de banden. Het voorkomt ook dat de aangedreven
wielen doorslaan.
Zodra de auto dreigt uit te breken (on‐
derstuur/overstuur) wordt het motor‐
vermogen verminderd en worden de
wielen afzonderlijk afgeremd. Daar‐
door wordt de rijstabiliteit van de auto
op een glad wegdek aanmerkelijk
verbeterd.
ESC is bedrijfsklaar zodra de contro‐
lelamp b dooft.
Wanneer ESC actief ingrijpt, knip‐
pert b.9 Waarschuwing
Laat u door dit speciale veilig‐
heidssysteem niet verleiden tot
een roekeloze rijstijl.
Snelheid aan de staat van het
wegdek aanpassen.
Controlelamp b 3 116.
Uitschakelen
Wanneer extreme prestaties worden
gevraagd, kunt u ESC deactiveren:
houd de toets b ca. 5 seconden in‐
gedrukt.
